Type de produit	Perceuse-visseuse sans fil
Marque	Makita
Modèle	6095D
Capacité de perçage acier	10 mm
Capacité de perçage bois	18 mm
Capacité vissage vis à bois	5,5 mm x 55 mm
Capacité vissage vis mécanique	6 mm
Vitesse à vide (vitesse élevée)	0 - 1 100 min⁻¹
Vitesse à vide (vitesse réduite)	0 - 400 min⁻¹
Longueur totale	270 mm
Poids net (avec batterie)	1,8 kg
Tension nominale	9,6 V CC
Nombre de positions de couple	6
Type de mandrin	Sans clé
Alimentation	Batterie rechargeable 9,6 V
Fonctions principales	Percer dans le bois, le métal et le plastique ; visser
Entretien et nettoyage	Nettoyer avec un chiffon sec ; inspections régulières par un centre agréé Makita
Sécurité	Utiliser des protections auditives ; tenir l'outil fermement ; respecter les consignes de sécurité
Pièces détachées et réparabilité	Forets, embouts, batteries, chargeurs ; réparations par un centre agréé Makita
Garantie	Consulter le centre de service agréé Makita

FOIRE AUX QUESTIONS - 6095D MAKITA

Comment changer la vitesse sur la perceuse-visseuse Makita 6095D ?

Tournez le bouton de changement de vitesse situé sur le dessus de l'outil. Alignez la flèche du bouton sur le symbole de vitesse souhaitée : vitesse élevée (0-1100 tr/min) pour le perçage rapide ou vitesse réduite (0-400 tr/min) pour un couple élevé. Si le bouton ne tourne pas facilement, faites brièvement tourner l'outil à vide.

Comment régler le couple de serrage ?

Tournez la bague de réglage située derrière le mandrin pour sélectionner l'un des 6 niveaux de couple (1 à 5 plus un symbole de perçage). Le couple est minimal sur 1 et maximal sur le symbole (pour percer). Effectuez toujours un essai sur une pièce similaire avant de travailler.

Comment inverser le sens de rotation ?

Utilisez le levier de l'inverseur situé au-dessus de la gâchette. Poussez-le à droite (F) pour une rotation horaire (vissage), à gauche (R) pour une rotation antihoraire (dévissage). Ne changez le sens que lorsque l'outil est complètement arrêté.

Quelle batterie utiliser avec la Makita 6095D ?

L'outil utilise une batterie spécifique Makita de 9,6 V. Utilisez uniquement des batteries et chargeurs d'origine Makita recommandés. Consultez la notice pour la liste des modèles compatibles.

Comment installer ou retirer un foret ?

Tenez la bague du mandrin et tournez le manchon vers la gauche pour ouvrir les mâchoires. Insérez le foret à fond dans le mandrin, puis tournez le manchon vers la droite pour serrer. Utilisez le mandrin sans clé pour un changement rapide.

La perceuse s'arrête soudainement en cours d'utilisation, que faire ?

Il s'agit probablement du disjoncteur de surcharge qui se déclenche en cas de charge excessive. Laissez reposer l'outil 20 à 30 secondes pour lui permettre de refroidir, puis réutilisez-le normalement. Si le problème persiste, vérifiez que vous n'utilisez pas un foret inadapté ou une pression excessive.

Quelles sont les consignes de sécurité importantes ?

Portez des protections auditives (niveau sonore jusqu'à 80 dB). Tenez l'outil par les surfaces de prise isolées pour éviter les chocs électriques. Gardez les mains éloignées des pièces en rotation. Ne touchez pas le foret après utilisation car il peut être brûlant. Suivez toutes les instructions du manuel.

Comment entretenir la batterie pour prolonger sa durée de vie ?

Rechargez la batterie avant qu'elle ne soit complètement épuisée. Ne la surchargez pas. Chargez-la à température ambiante (10°C à 40°C). Si la batterie reste inutilisée plus de six mois, rechargez-la avant utilisation. Ne l'exposez pas à l'eau ou à la pluie.

Quels accessoires sont recommandés pour la Makita 6095D ?

Utilisez des forets à bois avec vis de guidage pour le bois, des forets à métal avec un lubrifiant de coupe (sauf fer et laiton), des embouts de vissage adaptés, et des batteries/chargeurs d'origine Makita. Consultez le catalogue Makita pour plus d'accessoires.

Où puis-je trouver des pièces de rechange ou faire réparer l'outil ?

Adressez-vous à un centre de service après-vente agréé Makita. Toute réparation ou entretien doit être effectué par du personnel qualifié avec des pièces d'origine Makita pour garantir la sécurité et la fiabilité.

MODE D'EMPLOI 6095D MAKITA

GB Cordless Driver Drill		Instruction manual
F	Perceuse-visseuse sans fil	Manuel d'instructions
D	Akku-Bohrschrauber	Betriebsanleitung
I	Trapano avvitatore a batteria	Istruzioni per l'uso
NL	Accuschroefboormachine	Gebruiksaanwijzing
E	Taladro sin cables	Manual de instrucciones
P	Berbequim sem cabos	Manual de instruções
DK	Ledningsprit bor	Brugsanvisning
S	Sladdlós skruvdragare	Bruksanvisning
N	Batteridrevet boreskrutrekker	Bruksanvisning
SF	Johdoton ruuvinvännin/pora	Käytöohje
GR	Δραπανοκατσάβιδο μπαταρίας	Οδηγίες χρήσς

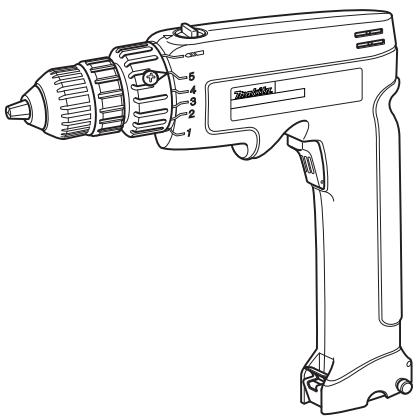

6095D

7 2

Descriptif

1. Plaque de fixation
2. Bouton de changement de
3. Index
4. Batterie

vitesse

1. Serrer
2. Gachette
3. Vitesse réduite
4. Manchon
5. Levier de l'inverseur
6. Vitesse elevée
7. Bague
8. Flèche
9. Bague de réglage

SPÉCIFICATIONS

Modèle		6095D
Capacités	Acier	10 mm
	Bois	18 mm
	Vis à bois	5,5 mm x 55 mm
	Vis de mécanique	6 mm
Vitesse à vide (min-1)	Supérieure	0 à 1100
	Basse	0 à 400
Longueur totale		270 mm
Poids net		1,8 kg
Tension nominale		CC 9,6 V

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier selon les pays.
• Poids, batterie incluse, selon la procédure EPTA 01/2003

Utilisations

ENE034-1

L'outil est conçu pour percer et visser dans le bois, le métal et le plastique.

Consignes de sécurité générales des outils ELECTriques GEA010

AVERTISSEMENT Veuillez lire toutes les

consignes de sécurité et les instructions. Il y a un risque de choc électrique, d'incendie et/ou de blessure grave si les consignes et les instructions ne sont pas toutes respectées.

Consignes de securiteparticulieres

GEB001-4

NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent la perceuse. Si vous n'utilisez pas cet outil électrique de façon sûre ou ajustée, vous courez un risque de blessure grave.

1. Utilise la/les poignée(s) auxiliaire(s) de l'outil. La perte de maîtrise compte un risque de blessure.
2. Tenez l'outil à l'aide des surfaces de prise isolées lorsque vous exécutez une opération susceptible de mettre en contact l'accessoire de coupe et les

fils cachés ou le propre cordon de l'outil. Il est possible que le contact avec un fil sous tension mette les parties métalliques exposées de l'outil sous tension, risquant ainsi de provoquer un choc électrique chez l'utilisateur.

1. Veillez à toujours avoir une bonne position d'équilibre.

Assurez-vous que personne ne se trouve sous l'outil lorsqu vous l'utilisez en position élevée.

1. Tenez l'outil fermement.
2. Gardez les mains éloignées des pièces en rotation.
3. N'abandonnez pas l'outil alors qu'il tourne. Ne faites fonctionner l'outil qu'une fois que vous l'avez bien en main.
4. Ne touchez pas la mèche et la pièce à travailler immédiatement après le fonctionnement de l'outil. Elles risquent d'être extrêmement chaudes et de vous brûler.
5. Certains matériaux contiennent des produits chimiques qui peuvent être toxiques. Veillez à éviter toute inhalation de poussière et tout contact avec la peau. Respectez les instructions de sécurité du fournisseur du matériel.

Avertissement :

LA MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité du présent manuel d'instructions peuvent entraîner une grave blessure.

Important consignes de sécurité pour la batterie

ENC004-1

1. Avant d'utiliser la batterie, veuillez lire toutes les instructions et tous les avertissements inscrits sur (1) le chargeur, (2) la batterie et (3) l'appareil alimenté par la batterie.
2. Ne démontrez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe et de brûlures, voire d'explosion.
4. Si l'électrolyte pénétre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.
5. Recouvre toujours les bornes de la batterie avec le couvercle à batterie lorsque cette dernière n'est pas utilisée.
6. Évitez de court-circuiter la batterie :

(1) Ne touchez les bornes avec aucun matériel conducteur. (2) Évitez de ranger la batterie dans un contenant où se trouvent d'autres objets métalliques tels que clous, pièces de monnaie, etc. (3) N'exposez pas la batterie à l'eau ou à la pluie. Un court-circuit de la batterie pourrait provoquer un fort courant, une surchauffe, parfois des brûlures et même une panne.

1. Ne rangez pas l'outil ou la batterie dans des endroits où la température risque d'atteindre ou de dépasser 50°C (122^).
2. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.
3. Prenez garde d’échapper ou de heurter la batterie.

Conseils pour assurer la durée de vie optimale de la batterie

1. Rechargez la batterie avant qu'elle ne soit complètement épuisée. Arrêtez toujours l'outil et rechargez la batterie quand vous constatez que la puissance de l'outil diminue.
2. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.
3. Chargez la batterie alors que la température de la pièce se trouve entre 10°C et 40°C (50°F et 104°F). Avant de charger une batterie chaude, laissez-la refroidir.
4. Chargez la batterie hybride au nickel-metal si elle est restée inutilisée pendant plus de six mois.

Attention :

Assurez-vous toujours que l'util est hors tension et que sa batterie est retirée avant d'ajuster l'util ou de vérifier son fonctionnement.

Installation et retrait de la batterie (fig. 1)

• Mettez toujours l'outil hors tension avant d'insérer ou de retirer la batterie.
• Pour retirer la pile, tirez sur la plaque de fixation pour la retirer de l'outil, et saisissez la batterie par les deux côtés pour la sortir de l'outil.
• Pour insérer la batterie, alignez sa languette sur la rainure qui se trouve à l'intérieur du carter, puis glissez la batterie pour la mettre en place. Remettez en place la plaque de fixation. Assurez-vous d'avoir parfaitement fermé la plaque de fixation avant d'utiliser l'outil, pour éviter que la batterie ne tombe accidentellement de l'outil.
• N'applique pas une force excessive lors de l'insertion de la batterie. Si la batterie ne glisse pas aisément, c'est qu'elle n'est pas insérée correctement.

Attention :

• Avant d'insérer la batterie dans l'outil, vérifie toujours que la gachette fonctionne bien et revient en position d'arrêt lorsque libérée.

Pour permettre l'outil en marche, appuyez simplement sur la gachette. La vitesse de l'outil augmente à mesure que l'on accroit la pression exercée sur la gachette. Pour l'arrêter, libérez la gachette.

Marche arrêté (fig. 3)

L'outil possède un inverseur qui permet de changer le sens de rotation. Glisser l'inverseur sur la droite (indiquée par un "F") pour une rotation dans le sens des aiguilles d'une montre, ou sur la gauche (indiquée par un "R") pour une rotation en sens inverse.

Attention :

• Vérifiez toujours le sens de rotation avant de mettre l'outil en marche.
• N'actionnez l'inverseur qu'une fois l'outil complètement arrêté. Si vous changez le sens de rotation de l'outil avant l'arrêt de l'outil, vous risquez de l'endommager.

Changement de vitesse (fig. 4)

Pour changer la vitesse, tournez le bouton de changement de vitesse de façon que la flèche indiquant la vitesse désirée sur le bouton s'aligne sur la flèche de repère sur le corps de l'outil. Si le bouton de changement de vitesse ne tourne pas facilement, mettez l'outil sous tension et tournez à nouveau le bouton tout en laissant l'outil fonctionner à vide. Vérifiez que le bouton de changement de vitesse est réglé sur la bonne position avant de commencer votre travail. Utilisez la vitesse qui convient pour le travail à effectuer.

Réglage du couple de serrage (fig. 5)

Le couple de serrage peut être ajusté sur l'une ou l'autre de 6 positions, en tournant l'anneau de réglage de sorte que son pointeur indique le nombre lié sur le corps de l'outil. Le couple de serrage est minimal lorsque l'index pointe sur le nombre 1, et maximal lorsqu'il pointe sur l'indication.

Le réglage sur un nombre de 1 à 5 permet de faire glisser l'engrenage sur différents couples de serrage.

L'engrenage est uncou de manière à ne pas glisser lors du réglage sur l'indication

Avant de commencer vériblement votre travail, enfoncez une vis d'essai dans le matériel ou dans une pièce similaire afin d'identifier le couple de serrage requis pour une utilisation donnée.

• La bague de réglage ne se verrouille pas lorsque le pointeur se trouve entre deux numéros.

Disjoncteur de surcharge

Le disjoncteur de surcharge se désengage automatiquement pour couper le circuit chaque fois que l'outil subit une charge excessive prolongée. Patientez de 20 à 30 secondes avant de reprendre le travail.

Attention :

Assurez-vous toujours que l'util est hors tension et que la batterie est retirée avant d'effectuer toute intervention sur l'util.

Pour installer ou retirer l'embout ou le foret (fig. 6)

Tenez la bague et tournez le manchon vers la gauche pour ouvrir les mâchoires du mandrin.

Insérez l'embout/le foret à fond dans le mandrin. Tenez la bague fermement et tournez le manchon vers la droite pour serrer le mandrin.

Pour retirer l'embout/le foret, tenez la bague et tournez le manchon vers la gauche.

Attention :

• Ajustez la bague de réglage sur le niveau de couple qui convient au travail à effectuer.

Placez la pointe de l'embout dans la tête de vis et appliquez une pression sur l'outil. Faites démarrer l'outil à vitesse réduite puis augmentez graduellement la vitesse. Libérez la gachette dès que l'embrayage s'active.

Attention :

Assurez-vous que l'embout se trouve inséré bien droit dans la tête de vis, faute de quoi la vis et/ou l'embout risquent d'être endommagés.

• Quand vous vissez des vis à bois, le perçage de trou pilotis rendra votre tâche plus aisée et empêchera que le matériel ne se fende. Consultez le tableau.

Diamètre nominal des vis à bois (mm)	Taille recommangée pour le trou pilote (mm)
3,1	2,0 à 2,2
3,5	2,2 à 2,5
3,8	2,5 à 2,8
4,5	2,9 à 3,2
4,8	3,1 à 3,4
5,1	3,3 à 3,6
5,5	3,7 à 3,9

Perçage

Tournez d'abord la bague de réglage de sorte que l'index pointe sur l'indication ②. Procédez ensuite comme suit.

Perçage du bois

Pour percer dans le bois, vous obtiendrez les meilleurs résultats avec un foret à bois doté d'une vis de guidage. La vis de guidage facilite le perçage en entraînant le foret dans la pièce.

Perçage du métal

Pour que le foret ne glisse pas hors du trou lorsque vous commencez à le percer, faites une entaille à l'aide d'un pointeau et d'un marteau à l'emplacement prévu pour le perçage. Placez la pointe du foret dans l'entaille et commencez à percer.

Lorsque vous percez du métal, utilisez un lubrifiant de coupe. Seuls le fer et le laiton font exception et doivent être percés à sec.

Attention :

• Une pression excessive sur l'outil n'accélère pas le perçage. En fait, la pression excessive endommagera le bout du foret, réduira l'efficacité de l'outil et raccourcira sa durée de service.
• Une force énorme s'exerce sur l'outil et le foret lorsque ce dernier sort par la face opposée de la pièce. Tenez l'outil fermement et faites bien attention lorsque le foret se met à sortir par la face opposée de la pièce.
• Un foret coincé peut être retirée en réglant simplement l'inverseur sur la rotation inverse pour faire marche arrière. L'outil peut toutefois faire brusquement marche arrière si vous ne le tenez pas fermement.
• Immobilisez toujours les petites pièces à travailler dans un étau ou un dispositif de retenue similaire.
• Si l'outil a fonctionné de façon continue jusqu'à ce que la batterie soit épuisée, laissez-le reposer pendant 15 minutes avant de recommencer avec une batterie fraîche.

Attention :

Assurez-vous toujours que l'outil est hors tension et que la batterie est retirée avant d'y effectuer tout travail d'inspection ou d'entretien.

Pour assurer la sécurité et la fiabilité du produit, toute réparation et tout travail d'entretien ou de réglage doivent être effectués par un Centre de service après-vente agréé Makita, avec des pièces de rechange Makita.

Attention :

• Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifique dans ce manuel. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. Utilisez uniquement l'accessoire ou la pièce complémentaire dans le but spécifique.

Pour obtenir plus de détails sur ces accessoires, contactez le Centre de service après-vente local Makita.

• Forets
• Embouts
• Les divers types de batteries et chargeurs Makita authentiques.
• Plaque de fixation
• Ensemble de coussinet en caoutchouc
• Capuchon de laine Tampon à polir en mousse

Pour les pays européens uniquement

Bruit ENG103-2

Niveau de bruit pondéré A typique déterminé selon la norme EN60745 :

Niveau de pression sonore (L_pA): 70 dB (A) ou moins Incertitude (K) : 3 dB (A)

Le niveau de bruit peut dépasser 80 dB (A) lors de l'utilisation

Portez des protections auditives

Vibration ENG202-3

La valeur totale des vibrations (somme de vecteurs triaxiaux) déterminée selon EN60745 :

Mode de fonctionnement: perçage du métal Emission de vibrations (a_h, D): 2,5m/s^2 au maximum Incertitude (K): 1,5m/s²

ENG901-1

• La valeur de l'émission des vibrations déclarée a été mesurée conformément à la méthode de test standard et peut être utilisée afin de comparer des outils entre eux.
• La valeur de l'émission des vibrations déclarée peut également être utilisée lors d'une évaluation préliminaire de l'exposition.

Avertissement:

• Selon la manière dont l'outil est utilisé, il est possible que l'émission des vibrations pendant l'utilisation réelle de l'outil électrique diffère de la valeur de l'émission déclarée.
• Veillez à identifier les mesures de sécurité destinées à protéger l'opérateur et établies en fonction de l'estimation de l'exposition dans les conditions réelles d'utilisation (en prenant en compte toutes les étapes du cycle de fonctionnement, telles que les périodes de mise hors tension de l'outil, les périodes de

fonctionnement au ralenti et les périodes de mise en route).

Déclaration de conformité CE ENH101-12 Nous, Makita Corporation, en tant que fabricant responsable, déclarons que la/les machine(s) Makita suivantes :

Nom de la machine : Perceuse-visseuse sans fil N° de modèle / Type : 6095D sont fabriquées en série et sont conformes aux directives européennes suivantes :

98/37/CE jusqu'au 28 décembre 2009 puis, à partir du 29 décembre 2009, à la 2006/42/CE et sont produites conformément aux normes ou documents de normalisation suivants : EN60745

La documentation technique est disponible auprès de notre représentant en Europe qui est :

Makita International Europe Ltd.,
