Intitulé	Description
Type de produit	Filtre externe pour aquarium
Capacité	Jusqu'à 600 litres
Débit	600 litres par heure
Dimensions approximatives	40 x 20 x 30 cm
Poids	5 kg
Alimentation électrique	230 V / 50 Hz
Puissance	20 W
Fonctions principales	Filtration mécanique, biologique et chimique
Entretien et nettoyage	Remplacement des masses filtrantes tous les 4-6 semaines
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande
Compatibilités	Convient pour aquariums d'eau douce et d'eau de mer
Sécurité	Protection contre les surcharges et les courts-circuits
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - 600 EHEIM

Comment installer le filtre EHEIM 600 ?

Pour installer le filtre EHEIM 600, commencez par placer le filtre à l'extérieur de l'aquarium. Connectez les tuyaux d'entrée et de sortie en suivant les instructions fournies dans le manuel. Assurez-vous que le filtre est nivelé et stable avant de le remplir d'eau.

Pourquoi mon filtre EHEIM 600 ne fonctionne-t-il pas ?

Si votre filtre EHEIM 600 ne fonctionne pas, vérifiez d'abord que l'appareil est correctement branché et que l'alimentation est fonctionnelle. Assurez-vous également qu'il n'y a pas de blocages dans les tuyaux ou les cartouches filtrantes.

À quelle fréquence dois-je nettoyer le filtre EHEIM 600 ?

Il est recommandé de nettoyer le filtre EHEIM 600 tous les 4 à 6 semaines, ou lorsque vous remarquez une diminution du débit d'eau. Nettoyez les éléments filtrants avec de l'eau de l'aquarium pour préserver les bonnes bactéries.

Comment remplacer la cartouche filtrante du EHEIM 600 ?

Pour remplacer la cartouche filtrante, éteignez le filtre et débranchez-le. Ouvrez le compartiment du filtre, retirez la cartouche usagée et insérez la nouvelle cartouche en vous assurant qu'elle est bien en place. Refermez le compartiment et redémarrez le filtre.

Le filtre EHEIM 600 fait du bruit, que dois-je faire ?

Si votre filtre EHEIM 600 fait du bruit, vérifiez qu'il est installé sur une surface plane et stable. Assurez-vous également qu'il n'y a pas de bulles d'air dans le système. Si le bruit persiste, il peut être nécessaire de nettoyer le rotor ou de vérifier si des pièces sont usées.

Quel est le débit d'eau du filtre EHEIM 600 ?

Le débit d'eau du filtre EHEIM 600 est d'environ 600 litres par heure, mais cela peut varier en fonction de la configuration de votre aquarium et du type de média filtrant utilisé.

Comment régler le débit d'eau sur le filtre EHEIM 600 ?

Le débit d'eau peut être réglé à l'aide de la vanne d'ajustement située sur le tuyau de sortie. Tournez la vanne dans le sens horaire pour diminuer le débit et dans le sens antihoraire pour l'augmenter.

Le filtre EHEIM 600 est-il adapté à tous les aquariums ?

Le filtre EHEIM 600 est recommandé pour des aquariums allant jusqu'à 600 litres. Assurez-vous de vérifier la taille de votre aquarium et le type de poissons que vous avez avant de l'installer.

MODE D'EMPLOI 600 EHEIM

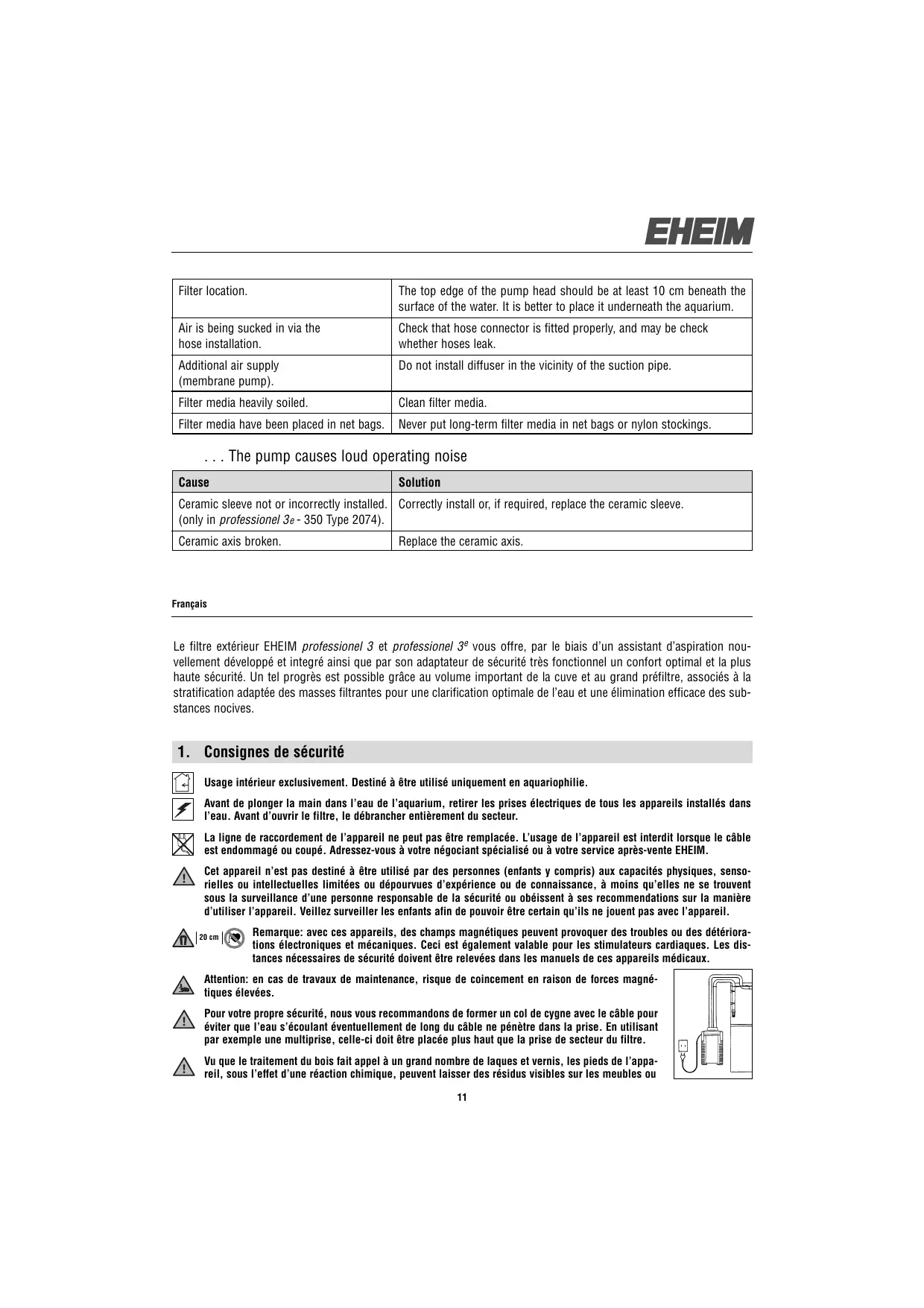

Le filtre extérieur EHEIM professionnel 3 et professionnel vous offre, par le biais d'un assistant d'aspiration nouvellement développé et intégré ainsi que par son adaptateur de sécurité très fonctionnel, un confort optimal et la plus haute sécurité. Un tel progrès est possible grâce au volume important de la cuve et au grand préfiltre, associés à la stratification adaptée des masses filtrantes pour une clarification optimale de l'eau et une élimination efficace des substances nocives.

1. Consignes de sécurité

Usage intérieur exclusivement. Destiné à être utilisé uniquement en aquariophilie.

Avant de plonger la main dans l'eau de l'aquarium, retirer les prises électriques de tous les appareils installés dans l'eau. Avant d'ouvrir le filtre, le débrancher entièrement du secteur.

La ligne de raccordement de l'appareil ne peut pas être remplacée. L'usage de l'appareil est interdit lorsque le câble est endommagé ou coupé. Adressez-vous à votre négociant spécialisé ou à votre service après-vente EHEIM.

Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) aux capacités physiques, sensorielles ou intellectuelles limitées ou dépourvues d'expérience ou de connaissance, à moins qu'elles ne se trouvent sous la surveillance d'une personne responsable de leur sécurité ou qu'elles n'aient reçu de sa part des instructions sur la manière d'utiliser l'appareil. Veillez à surveiller les enfants afin de vous assurer qu'ils ne jouent pas avec l'appareil.

Remarque : avec ces appareils, des champs magnétiques peuvent provoquer des troubles ou des détériorations électroniques et mécaniques. Ceci est également valable pour les stimulateurs cardiaques. Les distances de sécurité nécessaires doivent être respectées, conformément aux manuels de ces appareils médicaux.

ATTENTION : en cas de travaux de maintenance, risque de coincement en raison de forces magnétiques élevées.

Pour votre propre sécurité, nous vous recommandons de former un col de cygne avec le câble pour éviter que l'eau s'écoulant éventuellement le long du câble ne pénètre dans la prise. En utilisant par exemple une multiprise, celle-ci doit être placée plus haut que la prise de secteur du filtre.

Vu que le traitement du bois fait appel à un grand nombre de laques et vernis, les pieds de l'appareil, sous l'effet d'une réaction chimique, peuvent laisser des résidus visibles sur les meubles ou

des parquets. Il ne faudra pas poser l'appareil sur des surfaces en bois sans intercaler une protection intermédiaire.

Au moment de choisir l'emplacement de votre appareil, tenez compte de la hauteur d'installation. Afin d'obtenir une sécurité de fonctionnement optimale, une distance maximale de 180 cm entre la surface de l'eau et le fond du filtre doit être respectée.

Attention : Faire systématiquement marcher le filtre en position verticale.

Risque de brûlure ! Usez de prudence au toucher du serpentin de chauffage des appareils chauffants.

Respecter les indications de sécurité en manipulant des éléments de construction qui risquent des décharges électrostatiques.

Ne nettoyez pas cet appareil — ou les pièces qui le composent — au lave-vaisselle. Il n'est pas résistant au lave-vaisselle.

Ne jetez pas le présent produit à la poubelle. Rapportez-le à votre point de collecte local.

Le produit est autorisé à l'emploi conformément aux réglementations et directives nationales respectivement en vigueur.

Il respecte les normes adoptées par l'Union européenne.

2. Aperçu des pièces (voir II)

1. Coussin filtrant en mousse (bleu) 2. Joint du préfiltre 3. Préfiltre 4. Clapet du préfiltre 5. Grille de recouvrement 6. Coussin filtrant en ouate (blanc) 7. Paniers filtrants 8. Tampon en caoutchouc 9. Clips de fermeture 10. Cuve du filtre 11. Dispositif de sécurité du tuyau 12. Cliquet de fermeture 13. Adaptateur de sécurité 14. Pince-support 15. Flotteur 16. Dispositif d'amorçage 17. Tête de la pompe 18. Verrou de l'adaptateur 19. Pupitre de commande (uniquement pour le modèle professionnel - 350 type 2074) 20. Joint profilé 21. Rotor de la pompe 22. Couvercle de la pompe 23. Tuyaux 24. Bec coudé 25. Canne de refoulement 26. Tuyau d'aspiration 27. Ventouse avec étrier de serrage 28. Bloc d'alimentation (uniquement pour le modèle professionnel - 350 type 2074) 29. Crépine d'aspiration 30. Câble d'alimentation 31. Coussinet de raccord pour EHEIM Interface (en option)

3. Raccordement et mise en service

1. 1. Mettre le cliquet d'arrêt (12) sur OFF et appuyer sur le verrou de l'adaptateur (18) jusqu'à ce que l'adaptateur de sécurité (13) se débloque. 2. Ouvrir les clips de fermeture (9) en tirant sur les bords inférieurs des clips. 3. Retirer la tête de la pompe (17). 4. Retirer tous les paniers. ATTENTION : Ne pas remplir les paniers filtrants à l'excès, car alors ils ne pourront plus être installés correctement. 5. Remplir les paniers filtrants avec masses filtrantes EHEIM. 6. Rincer à l'eau les paniers filtrants remplis.

Conseil : Le nettoyage est facilité par la fonction EASY CLEAN.

1. Recouvrez le panier filtrant rempli avec la grille de fermeture (5). 8. Agitez le panier filtrant sous l'eau courante du robinet. Répétez l'opération pour tous les autres paniers. Attention : posez la ouate filtrante blanche dans le panier filtrant supérieur et couvrez-le avec la grille de fermeture. 9. Réintroduisez les paniers dans l'ordre respectif à l'intérieur du réservoir (10). Pour le modèle professionnel/3-250 (type 2071) : 1. Panier filtrant contenant EHEIM MECH pro. 2. Panier filtrant contenant EHEIM SUBSTRAT pro, ouate blanche et grille de fermeture. Pour le modèle professionnel/3-350 (type 2073) et professionnel/3-350 (type 2074) : 1. Panier filtrant contenant EHEIM MECH pro. 2. Panier filtrant contenant EHEIM bioMECH. 3. Panier filtrant contenant EHEIM SUBSTRAT pro, ouate blanche et grille de fermeture. Pour le modèle professionnel/3-600 (type 2075)
2. e (1) (installer sur le raccord → voir les flèches). 11. Replacer la tête de la pompe (17) (respecter la position d'installation) et refermer les clips de fermeture (9).

Remarque : N'utiliser que des tuyaux EHEIM d'origine.

1. Fixer les tuyaux prémontés à l'aquarium. 13. Couper les tuyaux (23) en fonction de la distance séparant le filtre de l'aquarium et les brancher sur les accessoires. 14. Enfoncer les tuyaux (23) sur l'adaptateur de sécurité (13) jusqu'à la butée. 15. Fixer le dispositif de sécurité du tuyau (11). 16. Insérer l'adaptateur de sécurité (13) dans la tête de la pompe (17) jusqu'à entendre le cliquetis. 17. Mettre le robinet d'arrêt (12) sur "ON". 18. Veiller à ce que la canne de refoulement (25) se trouve au-dessus de la surface de l'eau. 19. Appuyer rapidement et plusieurs fois d'affilée sur le dispositif d'amorçage (16), jusqu'à ce que la cuve du filtre (10) se remplisse seule d'eau (il ne doit pas y avoir d'eau dans le préfiltre !). 20. Brancher le bloc d'alimentation (28) sur la tête de la pompe (17) (uniquement pour le modèle professionnel 350 type 2074). 21. Brancher le câble d'alimentation (30). 22. Afin d'évacuer l'air, appuyer encore 1 à 2 fois sur le dispositif d'amorçage (16) et installer la canne de refoulement (25) dans la position souhaitée.

4. Utilisation

Remarque : Pour la commande électronique (professionnel), utiliser le « Mode d'emploi - Électronique ».

5. Maintenance et entretien

Remarque : Modèle électronique (professionnel 3ᵉ) :

Le pupitre de commande indique le moment où les pièces du filtre doivent être nettoyées. Exécuter des travaux de maintenance lorsque les performances de filtration sont réduites (environ tous les 3 à 6 mois). • Nettoyer d'abord le préfiltre (6.1). • Si le nettoyage du préfiltre ne suffit pas : nettoyer tout le filtre (Nettoyage principal 6.2). • Si le nettoyage principal ne suffit pas : nettoyer la chambre de pompe (6.3).

6.1 Nettoyage du préfiltre

Remarque : Remp après 3 nettoyages.

1. Débrancher le câ Enlever le préfiltre (3). 4. Enlever le coussin filtrant en mousse bleue (1). 5. Rincer le coussin filtrant en mousse bleue (1) à l'eau claire et tiède (le replacer si nécessaire). 6. Vider le préfiltre (3) et le rincer. 7. P e (1) dans le préfiltre (3). 8. Installer le préfiltre (3) contenant le coussin filtrant en mousse bleue (1) (installer sur le raccord → voir les flèches). 9. Contrôler les joints, si nécessaire les nettoyer et les traiter à l'aide de la bombe silicone EHEIM (No. 4001000). 10. Le clapet du préfiltre (4) ne doit pas être entravé. 11. Replacer la tête de la pompe (17) (respecter la position d'installation) et refermer les clips de fermeture. 12. Mettre en marche le système de filtration (chap. 3, étapes 17 - 23).

1. 1. Débrancher le câ Retirer le préfiltre (3), les paniers de filtration avec grille de fermeture (5) et la ouate de filtration blanche (6). Remplacer le coussin filtrant en ouate blanche (6) à chaque nettoyage. 4. Retirer tous les paniers filtrants. 5. Rincer les paniers filtrants (7) et les masses filtrantes (voir la fonction EASY CLEAN, chap. 3, étapes 7 et 8) à l'eau jusqu'à ce qu'aucune turbidité ne soit plus visible. 6. Vider la cuve du filtre (10).

Remarque : Ne réaliser les étapes 7 et 8 que tous les trois ou quatre nettoyages principaux. Grâce au mélange de substrat neuf et de substrat usagé, les cultures bactériennes nécessaires sont conservées.

ATTENTION : Ne pas remplir les paniers filtrants à l'excès, car ils ne pourront plus être installés correctement.

1. Laisser un tiers de EHEIM SUBSTRAT pro et de EHEIM bioMECH usagé dans le panier filtrant. 8. Remplir les deux tiers restants avec du EHEIM SUBSTRAT pro et du EHEIM bioMECH neuf. 9. Si nécessaire, replacer entièrement le EHEIM MECH pro. 10. Remettre en place tous les filtres et paniers (chap. 3, étapes 8 - 10). 11. Nettoyer le système de tuyaux à l'aide de la Brosse de nettoyage universelle EHEIM (No. 4005570). 12. /13. /14. (chap. 3, étapes 8 - 10). 15. Replacer la tête de la pompe (17) (respecter la position d'installation) et refermer les clips de fermeture (9). 16. Mettre en marche le système de filtration (chap. 3, étapes 17 - 23).

Attention : L'axe céramique peut se briser. Le nettoyer avec précaution !

1. 1. Retirer l'adaptateur de sécurité (13) et la tête de la pompe (17) (chap. 3, étapes 1 - 3). 2. Tourner le couvercle de la pompe (22) et le retirer. Lubrifier les joints à l'aide de la bombe silicone EHEIM. 3. Démonter le rotor de la pompe (21). 4. Nettoyer la chambre de pompe, le couvercle de la pompe, le rotor de la pompe et le canal de lubrification à l'aide du kit de nettoyage EHEIM 4009560. 5. Le rotor de la pompe (21) doit être propre et ne doit pas être entravé (flèches). Respecter la position d'installation de la douille en céramique (a) (uniquement pour le modèle professionnel - 350 type 2074). 6. Insérer le rotor de la pompe (21) dans la chambre de la pompe. 7. Replacer le couvercle de la pompe (22) sur la chambre de la pompe. Respecter les évidements et les taquets (flèches). 8. Démonter la pince-support (14) et le flotteur (15) situés sur le haut de la tête de la pompe (17) et les nettoyer. 9. Replacer le clapet antiretour (14/15) (respecter la position d'installation. Le flotteur (15) ne doit pas être entravé). 10. Replacer la tête de la pompe (17) (respecter la position d'installation) et refermer les clips de fermeture (9). 11. Mettre le système de filtration en marche (chap. 3, étapes 17 - 23).

7. Que faire si...

La partie supérieure du filtre refuse de se fermer

Cause	Remède
Les paniers filtrants n'ont pas été mis en place correctement.	Introduisez les paniers filtrants et le préfiltre de telle manière que la sur-face verticale formée par leur superposition soit parfaitement plane.
Paniers filtrants excessivement replis.	Ne replissez pas les paniers filtrants à l'excess. Nettoyez le cas échéant les bords supérieurs et inférieurs des paniers entrant en contact les uns avec les autres.
Le joint profilé n'est pas correctement monté.	Montez le joint correctement dans la rainure prévue à cet effet sur la partie supérieure du filtrte. Vérifiez que le joint n'est pas endommagé. Remplacez le cas échéant.

Le filtre situé contre la partie supérieure n'est pas étanche.

Cause	Remède
Clips d'obturation incorrectement fermés.	Fermez correctement tous les clips d'obturation.
Surfaces d'étanchéité ou joint profilé encrassé.	Nettoyez les surfaces d'étanchéité puis pulvérisez un peu deGRAISSÉ silicone en aérosol EHEIM (no. de réf. 4001000).
Joint pas monté, incorporement mis en place ou endommagé.	Mettez le joint correctement en place où changez-le.

La pompe ne marche pas

Cause	Remède
Absence d'électricité.	Branchez la fiche mâle dans la prise de courant.
Axe cassé.	Changez l'axe (voir la liste des pièces de rechange).
Roue de pompé manquante ou bloquée par des grains de gravier, coquilles d'escargot, ou assimilés.	Mettez la roue de pompé en place, nettoyez la,chambre de la pompé.

L'accessoire d'amorçage ne fonctionne pas.

Cause	Remède
Le clapet du préfiltre n'est pas fermé.	Vérifier que les alentours du clapet du préfiltre ne sont pas encrassés et les nettoyer. Le clapet du préfiltre ne doit pas être entravé (voir chap. 6.2, étape 13).
Le préfiltre s'est rempli d'eau.	Videz le préfiltre puis repêzez l'opération d'amorgage. L'amorgage ne fonctionne que si vous avez préalablement le préfiltre.
Le clapet antiretour (encrasse/défectueux)	Nettoyer le clapet antiretour ou si nécessaire le replacer (chap. 6.3).

La pompe fait beaucoup de bruit.

Cause	Remède
La douille en céramique est absente ou mal montée.	Monter la douille en céramique correctement, le cas échéant, la rem­placer (uniquement pour le modèle professionnel 3° - 350 type 2074).
Axe en céramique cassé.	Remplacer l'axe en céramique.

Le débit du filtré a fortement diminué.

Cause	Remède
La position du levier de l'adaptateur de sécurité n'est pas correcte.	Vérifiez la position du levier et corriguez-la.
Adaptateur de sécurité encrassé.	Retirez l'adaptateur de sécurité; ouvre le levier de fermeture. Nettoyez les orifices à l'aide d'une Brosse de nettoyage (no. de ref. 4005570).
Conduites flexibles.	Vérifiez que les conduites flexibles neprésentent ni pli ni une forte réduction de leur section de passage.
Conduites flexibles encrassées.	Nettoyez à intervalles réguliers les conduites flexibles installées: faites passer la Brosse de nettoyage universelle (no. de ref. 4005570) par les conduites d'aspiration et la conduite de refoulement et / ou par les tuyaux d'amorgage et le tube à giclours.
Crépine d'aspiration bouchée.	Enlevez les salissures grossières, nettoyez la crépine filtrante.
Masses filtrantes très sales.	Nettoyez ces masses.
Masses filtrantes telles que EHEIM MECH ou SUBSTRAT pro versées dans des filets d'emballage.	Ne versez jamais les produits filtrants dans des fillets d'emballage ou dans des bas en nylon. Ceci conduit en peu de temps à une baisse extrème du début de la pompe.
Masse filtrante pas correctement nettoyée.	Lors du nettoyage de la masse filtrante, sortez-la de son panier puis rincez-la à l'eau tiège.
Masse filtrante pas correctement nettoyée.	Lors du nettoyage de la masse filtrante, sortez-la de son panier puis rincez-la à l'eau tiède.
Stratification incorrecte des masses filtrantes.	Vérifié que la stratification des masses filtrantes correspond à celle que nous avons recommendée. Remplissez le panier filtrant inférieur presque à ras-bord avec EHEIM MECH. Remplissez également les deux paniers filtrants suivants presque à ras bord avec SUBSTRAT pro. Ne posez jamais l'intissé filtrant blanc sous l'anse.
Voues n'avez pas changé l'intissé blanc.	Changez l'intissé filtrant blanc impérativement à chaque nettoyage (no. de ref. 2616805).
Pompe encrassé.	Nettoyez la chamble de pompé, le conduit de refroidissement et de lubrification avec les brosses de nettoyage en kit (no. de ref. 4009560) (voir le chapitre „Maintenance et nettoyage").
Le circuit d'eau ne parvient pas à s'établit correctement.	Effectuez l'opération d'amorçage pourmettre le filtre en service (chap. 3). Veillez,pendant la séquence de replissage,à ce que le circuit de debout d'eau (côté refoulement) se trouve au-dessus de la surface de l'eau afin que l'air soit chassé de façon optimale hors de l'appareil.
Trop d'accessoires installés sur le circuit de flexibles.	Les accessoires raccordés réduisent le débit de filtration. Vérifiez et enlevez les accessoires évienttement inutiles, ou faites-les marcher par le biais d'un circuit séparé.

Présence d'air dans le filtré.

Cause	Remède
Emplacement du filtré.	Le bord supérieur de la tête de pompe devrait se tracer au moins 10 cm en dessous de la surface de l'eau. C'est mieux si la tête de pompe se tracer en dessous de l'aquarium.
De l'eau est aspirée par le circuit de conduites flexibles.	Vérifie que les jonctions des flexibles sont correctement fixées.
Présence d'une alimentation supplémentaire en air (pompe à diaphragme).	N'installez pas le diffuseur à proximité du tuyau d'aspiration.
Masses filtrantes fortement encrassées.	Nettoyez-les.
Masses filtrantes telles que EHEIM MECH ou SUBSTRAT pro versées dans des filets d'emballage.	Ne versez jamais les produits filtrants dans des fillets d'emballage ou dans des bas en nylon. Ceci conduit en peu de temps à une baisse extréme du début de la pompe.
