AF-S DX NIKKOR 18-105MM F-3.5-5.6G ED VR - Objectif photo NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Objectif zoom NIKKOR DX AF-S de type G
Focale	18-105 mm
Ouverture maximale	f/3,5-5,6
Construction optique	15 éléments en 11 groupes (1 lentille asphérique, 1 lentille ED)
Angle de champ	76° - 15°20'
Monture	Baïonnette Nikon (format DX)
Mise au point	Autofocus avec moteur silencieux SWM, mise au point manuelle possible
Système de mise au point	Interne (IF)
Réduction de vibration (VR)	Oui, optique (VCM), gain d'environ 3 vitesses
Distance minimale de mise au point	0,45 m (à toutes les focales)
Diaphragme	7 lamelles (circulaire), pleine ouverture
Plage d'ouvertures	f/3,5 - f/22 (18 mm) / f/5,6 - f/38 (105 mm)
Diamètre filtre	67 mm (pas 0,75 mm)
Dimensions (diamètre × longueur)	Environ 76 mm × 89 mm
Poids	Environ 420 g
Accessoires fournis	Bouchon avant LC-67, bouchon arrière LF-1, parasoleil HB-32, étui souple CL-1018
Entretien et nettoyage	Soufflette ou brosse, tissu doux légèrement humide (alcool éthylique), éviter solvants organiques
Sécurité	Ne pas démonter, éviter gaz inflammables, ne pas regarder le soleil, tenir hors de portée des enfants
Pièces détachées et réparabilité	Réparations par centre agréé Nikon ; accessoires incompatibles : téléconvertisseur, bagues allonge, soufflet

FOIRE AUX QUESTIONS - AF-S DX NIKKOR 18-105MM F-3.5-5.6G ED VR NIKON

Comment activer la réduction de vibration (VR) ?

Réglez le commutateur ON/OFF de réduction de vibration (⑪) sur ON. Pour désactiver, placez-le sur OFF. Il est recommandé de désactiver la VR lorsque l'appareil est monté sur un trépied stable.

Puis-je utiliser la mise au point manuelle en mode autofocus ?

Oui, si le commutateur de mode A-M est sur A, vous pouvez affiner la mise au point manuellement après l'autofocus en tournant la bague de mise au point, à condition de maintenir le déclencheur à mi-course ou d'utiliser le mode AF-S.

Quels sont les accessoires fournis avec l'objectif ?

L'objectif est livré avec : bouchon avant LC-67, bouchon arrière LF-1, parasoleil à baïonnette HB-32 et étui souple CL-1018.

Comment nettoyer l'objectif ?

Utilisez une soufflette ou une brosse douce pour enlever la poussière. Pour les traces, employez un chiffon en coton doux ou un tissu optique légèrement humidifié avec de l'alcool éthylique, en mouvements circulaires du centre vers l'extérieur. N'utilisez jamais de solvants agressifs.

L'objectif est-il compatible avec un téléconvertisseur ?

Non, les téléconvertisseurs (tous modèles) sont incompatibles avec cet objectif. L'utilisation d'accessoires non compatibles peut endommager l'objectif ou l'appareil.

Pourquoi l'autofocus peut-il échouer avec certains sujets ?

L'autofocus peut être difficile sur des sujets à faible contraste (ex. champ de fleurs) ou lorsque le sujet est petit au centre. Dans ce cas, utilisez la mémorisation de mise au point sur un objet équidistant ou passez en mise au point manuelle.

Comment éviter le vignettage avec le flash intégré ?

Retirez le parasoleil lorsque vous utilisez le flash intégré, surtout aux focales les plus courtes. Consultez le tableau de compatibilité dans la notice pour les distances minimales selon votre boîtier.

Quelle est la distance minimale de mise au point ?

La distance minimale est de 0,45 mètre, quelle que soit la focale utilisée. Grâce au système de mise au point interne, la longueur de l'objectif ne change pas lors de la mise au point.

Le VR fonctionne-t-il en mode panoramique ?

Oui, la réduction de vibration détecte le mouvement panoramique et ne corrige que le bougé perpendiculaire à celui-ci. Laissez la VR activée pour les panoramiques, sauf si l'appareil est sur trépied.

Puis utiliser le flash intégré à toutes les focales ?

Non, un vignettage peut apparaître aux focales courtes. Par exemple, sur un D5000, il est recommandé d'utiliser le flash à partir de 24 mm ou de respecter une distance minimale de 2,5 m à 18 mm. Consultez la notice pour les recommandations selon votre boîtier.

MODE D'EMPLOI AF-S DX NIKKOR 18-105MM F-3.5-5.6G ED VR NIKON

Manuel de l'utilisateur p.28-35

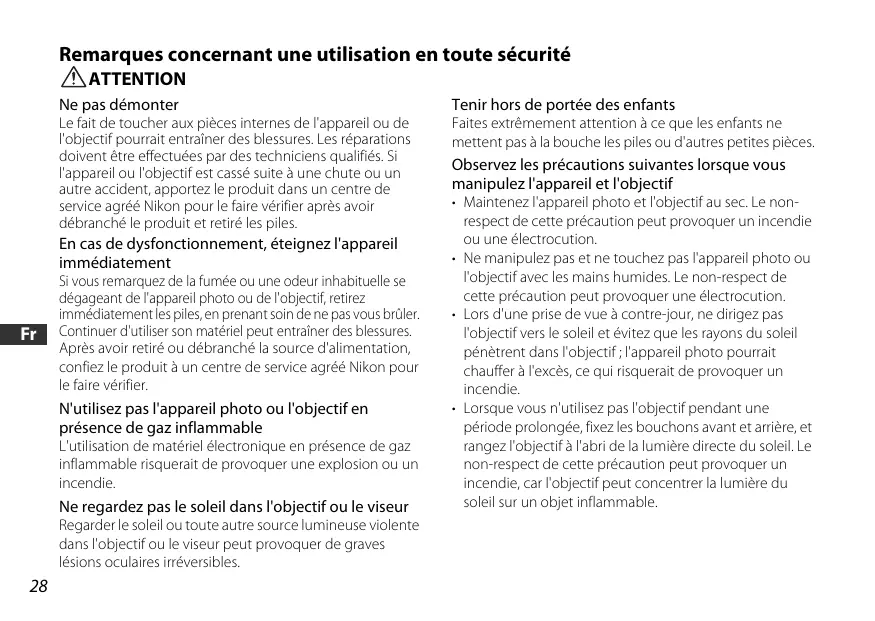

Ne pas démonter

Le fait de toucher aux pièces internes de l'appareil ou de l'objet pourrait entraîner des blessures. Les réparations doivent être effectuées par des techniciens qualifiés. Si l'objet ou l'objet est cassé suite à une chute ou un autre accident, apportez le produit dans un centre de service agréé Nikon pour le faire vérifier après avoir débranché le produit et retiré les piles.

En cas de dysfonctionnement, éteignez l'appareil immédiatement

Si vous remarquez de la fumée ou une odeur inhabituelle se dégageant de l'appareil photo ou de l'objet, retirez immédiatement les piles, en prenant soin de ne pas vous brûler. Continuer d'utiliser son matériel peut entraîner des blessures. Après avoir retiré ou débranché la source d'alimentation, confiez le produit à un centre de service agréé Nikon pour le faire vérifier.

N'utilise pas l'appareil photo ou l'objectif en présence de gaz inflammables

L'utilisation de matériel électronique en présence de gaz inflammable risquerait de provoquer une explosion ou un incendie.

Ne regardez pas le soleil dans l'objet if ou le viseur

Ne regardez pas le soleil ou toute autre source lumineuse violente dans l'objet if ou le viseur peut provoquer de graves lésions oculaires irréversibles.

Tenir hors de portée des enfants

Faites extrêmement attention à ce que les enfants ne mettent pas à la bouche les piles ou d'autres petites pièces.

Observez les précautions suivantes lorsque vous manipulez l'appareil et l'objet

• Maintenez l'appareil photo et l'objectif au sec. Le non-respect de cette précaution peut provoquer un incendie ou une électrocution.
• Ne manipulez pas et ne touchez pas l'appareil photo ou l'objectif avec les mains humides. Le non-respect de cette précaution peut provoquer une électrocution.
• Lors d'une prise de vue à contre-jour, ne dirigez pas l'objectif vers le soleil et évitez que les rayons du soleil pénétrent dans l'objectif ; l'appareil photo pourrait chauffer à l'excès, ce qui risquerait de provoquer un incendie.
• Lorsque vous n'utilisez pas l'objet pendant une période prolongée, fixez les bouchons avant et arrêté, et rangez l'objet à l'abri de la lumière directe du soleil. Le non-respect de cette précaution peut provoquer un incendie, car l'objet peut concentrer la lumière du soleil sur un objet inflammable.

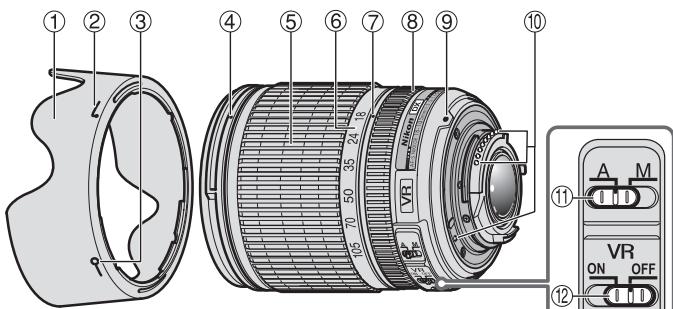

Nomenclature

( ) : page de référence

① Parasoleil (P. 30) ② Repère de fixation du parasoleil (P. 30) ③ Repère de réglage du parasoleil (P. 30) ④ Repère de montage du parasoleil (P. 30) ⑤ Bague de zoom (P. 31) ⑥ Échelle des focales ⑦ Repère des focales Bague de mise au point (P. 31) ⑨ Repère de montage (P. 30) 10 Contacts CPU (P.33) 1 Commutateur de mode A-M (P. 31) 12 Commutateur ON/OFF de réduction de vibration (P. 32)

Nous you remercions d'avoir choisi I'objectif AF-S DX NIKKOR 18-105mm f/3,5-5,6G ED VR. Les objectifs DX Nikkor sont specialement concus pour les reflex numériques Nikon (format Nikon), notamment ceux des séries D300 et D90. Une fois monté sur des apparciels photo au format Nikon DX, l'angle de champ de I'objectif est environ égal à 1,5× la focale en format 24× 36mm Avant d'utiliser cet objectif, veuillez direcutions et vous reporter au Manuel d'utilisation de cette apparil photo.

Principales caractéristiques

• Lorsque vous activez la réduction de vibration (VR), il est possible de prendre des photos à des vitesses d’obturation d’environ trois valeurs inférieures à celles normalement utilisées ; vous augmentez ainsi la plage des vitesses d’obturation et des positions de zoom disponibles, notamment lorsque vous tenez l’appareil photo à la main. (Selon les résultats obtenus dans les conditions de mesure Nikon. Les effets de la réduction de vibration varient selon les conditions de prise de vue et d’utilisation.) Cet objectif utilise un moteur silencieux SWM pour entraîner le mécanisme de mise au point, permettant un autofocus régulier, silencieux et presque instantané. Le commutateur de mode A-M (1) sert à sélectionner facilement les modes autofocus (A) et mise au point manuelle (M).
• Un contrôle de l'exposition plus précis est possible lors de l'installation de cet objectif sur un appareil photo Nikon muni de la fonction de mesure matricielle couleur 3D, car les informations de distance au sujet sont transférées de l'objectif à l'appareil photo. L'utilisation d'une lentille asphérique et d'une lentille en verre à dispersion extra-faible (ED), qui permet la correction de l'aberration chromatique, offre de remarquables performances optiques pour un rendu exceptionnel. En outre, l'ouverture arrondie permet

de créer des effets de flou intéressants et de rendre les zones de l'image non mises au point plus naturelles.

Fixation de l'objectif

1 Eteignez l'appareil photo. 2 Otez le bouchon d'objectif arrière (Fig. D). 3 Alignez le repère de montage 9 de l'objet avec le repère de montage de l'appareil photo, puis faites pivoter l'objet dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il se mette en place. Assurez-vous que l'objet est correctement positionné lorsque le repère de montage 9 se trouve au-dessus de l'objet. 4 Otez le bouchon d'objectif avant (Fig. C).

Retrait de l'objet

Mettez l'appareil photo hors tension avant de retirer l'objectif. Maintenez enfoncée la commande de déverrouillage de l'objectif située sur l'appareil photo tout en faisant pivoter l'objet dans le sens des aiguilles d'une montre.

Fixation du pare-soleil

Alignez le repère de fixation du parasoleil (—, l'un des deux repères) (2) sur le parasoleil avec le repère de montage du parasoleil (4) sur l'objectif et tournez le parasoleil (1) dans le sens inverse des aiguilles d'une montre (vu à partir de l'arrière de l'appareil photo) jusqu'au déclic de mise en place (Fig. B).

Vérifiez que le repère de montage du parasoleil est bien aligné sur le repère de réglage du parasoleil (—o) ③. Si le parasoleil n'est pas correctement fixé, il risque d'entraîner du vignettage.

Pour faciliter le montage ou le retrait du parasoleil, tenez-le par la base (près du repère de fixation du parasoleil) et non par le bord extérieur.

Retrait du pare-soleil

Tenez le parasoleil par la base (près du repère de fixation du parasoleil) et faites-le pivoter dans le sens des aiguilles d'une montre pour le retirer (l'objectif de l'appareil photo ne doit pas être dirigé vers vous).

Mise au point, cadrage au zoom et profondeur de champ

Avant d'effectuer la mise au point, faites pivoter la bague de zoom ⑤ afin de régler la focale jusqu'à ce que la composition souhaitée soit cadrée.

Si votre appareil possède un levier ou une commande d'aperçu de la profondeur de champ (diaphragme), vous

pouvez en Brokerir l'aperçu dans le viseur de l'appareil photo. Pour Brokerir de plus amples informations, consultez le Manuel d'utilisation de votre appareil photo.

• Cet objectif est doté du système de mise au point interne (IF). Étant donné que ce système de mise au point est différent de celui des objectifs non munis de la technologie IF, la focale diminue sensiblement à des courtes distances.

Mode autofocus

Réglez le mode de mise au point de l'appareil sur AF-A, AF-S ou AF-C, et le commutateur de mode A-M (11) de l'objectif sur A. Appuyez sur le déclencheur à mi-course pour effectuer la mise au point et à fond pour prendre la photo.

La mise au point manuelle est possible même si le commutateur de mode A-M de l'objectif est réglé sur A. Réglez le mode de mise au point de l'appareil photo sur AF-S, puis appuyez à mi-course sur le déclencheur pour activer l'autofocus. Ensuite, tout en appuyant à mi-course sur le déclencheur, faites pivoter manuellement la bague de mise au point de l'objectif (8) pour ajuster la mise au point.

Remarque: n'essayez pas de faire pivoter la bague de mise au point lorsque l'autofocus est acté. Si l'autofocus cesse de fonctionner, relâchez le déclencheur, puis appuyez de nouveau dessus à mi-course.

Mode de mise au point manuelle

Réglez le commutateur de mode A-M (11) de l'objet sur M. Tournez manuellement la bague de mise au point (8) pour mettre au point. La prise de vue est possible lorsque le mode de mise au point de l'appareil est réglé soit sur AF soit sur M.

Commutateur de mode A-M de l'objet ©	Mode de mise au point de l'appareil
	AF-A/AF-C	AF-S	M
A	Autofocus	Autofocus (mise au point manuelle)	—
M	Mise au point manuelle (assistance à la mise au point disponible)

Pour plus de détails concernant le mode de mise au point de l'appareil, reportez-vous au Manuel d'utilisation de l'appareil photo.

Optimisation des résultats avec l'autofocus

Reportez-vous à la section « Remarques sur l'emploi des objectifs AF Nikkor grand-angle ou super grand-angle » (p. 35).

Mode de réduction de vibration (VR)

Lorsque vous activez la réduction de vibration (VR), vous pouvez prendre des photos à des vitesses d'obturation d'environ trois valeurs inférieures à celles normalement utilisées*. La fonction panoramique est également prise en charge.

(*)Selon les résultats obtenus dans les conditions de mesure Nikon. Les effets de la réduction de vibration varient selon les conditions de prise de vue et d'utilisation.

Utilisation de la réduction de vibration

Réglez le commutateur ON/OFF (⑫) de réduction de vibration sur ON.

Remarque: veillez à régler le commutateur ⑫ de sorte que l'indicateur soit aligné sur ON.

Le bougé de l'appareil est réduit lorsque le déclencheur est légèrement sollicité. La mise au point automatique ou manuelle, ainsi que le cadrage précis du sujet sont simplifiés, car le bougé de l'appareil visible dans le viseur est également réduit. Pour désactiver la fonction de réduction de vibration, réglez le commutateur ON/OFF (12) de réduction de vibration sur OFF.

Remarques relatives à l'utilisation du mode de réduction de vibration

• Sollicitez légèrement le déclencheur, puis attendez
• Si vous déplacez l'appareil photo en arc de cercle, la correction du rouge de l'appareil ne s'effectue pas dans le sens du PANORAMIQUE. Par exemple, lorsque vous tournez l'appareil photo horizontally, seul le rouge d'appare ité.
• En raison des caractéristiques du mécanisme de réduction des vibrations, l'image affichée dans le viseur peut être floue lorsqu'vous relâchez le déclencheur. Il ne s'agit pas d'un dysfonctionnement.
• N'eteignez pas l'appareil photo ou ne retirez pas l'objectif de l'appareil lorsque le mode de réduction de vibration est actif. Si vous ne respectez pas cette consigne, l'objet peut émettre un son et donner l'impression qu'un composant interne est détaché ou cassé. Il ne s'agit pas d'un dysfonctionnement. Allumez à nouveau l'appareil pour résoudre cet incident.
• Avec des appareils photo tels que les modèles D300 et D40 ayant un flash intégré, la réduction des vibrations ne fonctionne pas lorsque ce dernier se recharge.
• Si l'appareil photo est monté sur un trépied, réglez le commutateur ON/OFF (12) de réduction de vibration sur OFF. Toutefois, nous vous recommandons de régler ce commutateur sur la position ON lorsque vous utilisez l'appareil photo sur un trépied instable ou sur un pied. Sur les appareils photo autofocus, notamment ceux de la série D2 et les modèles D300 possédant une commande AF-ON, la réduction de vibration ne fonctionne pas lorsque la commande AF-ON est enfoncée.

Réglage de l'ouverture

Utilisez l'appareil photo pour régler l'ouverture.

Ouvertures maximales variables

Le fait de zoomer avec l'objet change l'ouverture maximale par incréments d'1/3 de valeur maximum.

L'appareil photo compense néanmoins les changements d'ouverture en réglant la vitesse d'obturation afin de maintenir la valeur d'exposition correcte.

Flash intégré et vignettage

Le vignettage est l'assombrissement des coins de l'image qui se produit lorsque la lumière émise par le flash est retenue par le parasoleil (1) ou la monture de l'objet en fonction de la focale ou de la distance de prise de vue.

• Pour éviter le vignettage, n'utilisez pas le parasoleil (1).
• Il est impossible d'utiliser le flash intégré à des distances inférieures à 0,6 m.

Reflex numériques	Focale/distance de prise de vue prises en charge
D5000/D3000	• 18mm/2,5 m ou plus • 24mm/1 m ou plus
D700/Séries D300/D200/D100/D80	Aucun vignettage ne se produit qu'elle que soit la focale
Séries D90/D70	• 18mm/1,5 m ou plus • 24mm ou plus/pas de limite
D50	• 18mm/1 m ou plus • 24mm ou plus/pas de limite
Séries D60/D40	• 18mm/2,5 m ou plus • 24mm/1 m ou plus • 35mm ou plus/pas de limite

Le flash intégré des appareils photos D100 et D70 est compatible avec des focales de 20mm ou supérieures. Le vignettage se produit à une focale de 18mm.

Soin de l'objectif

• Il est important de nettoyer régulièrement les contacts électriques CPU 10 et de ne pas les endommager.
• Nettoyer la surface de l'objet avec une soufflette ou une brosse de nettoyage. Pour enlever les poussières ou les traces, utiliser de préférence un tissu de coton doux, ou un tissu optique, légèrement humidifié avec de l'alcool éthylique (ethanol). Procédez par légers mouvements circulaires en partant du centre vers l'extérieur, en soin de ne pas laisser de traces et de ne pas toucher d'autres zones de l'objet.
• N'utilise jamais de solvants organiques, tels que diluant ou benzène, pour nettoyer l'objet.
• Des filtres NC sont disponibles pour protéger la lentille de l'objectif avant. Le parasoleil (1) assure également une bonne protection contre les chocs.
• Lorsque vous rangez l'objet dans son étui souple, fixez les deux bouchons avant et arrière de l'objet. L'objet peut aussi être rangé lorsque le parasoleil (1) est fixé en position inversée. Lorsque l'objet est installé sur un appareil photo, ne saisissez et ne tenez pas l'objet photo ainsi que l'objet par le parasoleil (1).
• Si vous n'utilisez pas l'objet pendant une période prolongée, rangez-le dans un endroit sec et frais afin d'éviter la formation de moisissure ou de rouille. Veillez à tenir le matériel éloigné des sources de lumière et des produits chimiques (camphre, naphtaline, etc.).
• Éviter les projections d'eau ainsi que l'immersion, qui peuvent provoquer la formation de rouille et des dommages irréparables. Certaines pièces de l'objet sont en plastique renforcé. Pour éviter tout problème, ne pas soumettre l'objet à de fortes chaleurs.

Accessoires fournis

• Bouchon d'objet avant enchiquetable 67mm LC-67
• Bouchon d'arrêt de l'objet LF-1
• Parasoleil à baionnette HB-32
• Étui souple pour objectif CL-1018

Accessoire en option

Filtres à visser 67mm

Accessoires incompatibles

• Téléconvertisseur (tous les modèles)
• La bague auto BR-4 et tous les modèles de bague allonge auto PK, les bagues K et les soufflets.
• Bague de fixation SX-1

D'autres accessoires peuvent ne pas être conçus pour être utilisés avec cet objectif. Pour plus d'informations, reportez-vous à la documentation qui les accompagne.

Caracteristiques

Type d'objectif

Zoom-NIKKOR DX AF-S de type G avec CPU et monture baionnette Nikon (spécialement conçus pour être utilisés sur des SLR Nikon numériques au format Nikon DX)

Focale

18mm-105mm

Ouverture maximale

f/3,5-5,6

Construction optique

15 éléments dans 11 groupes (1 lentille asphérique et 1 lentille ED)

Champ angulaire 76^ - 15^20^

Focales

Sortie vers appareil photo

Commandedezoom

Manuel avec bague de zoom indépendante

Mise au point

Système de mise au point interne de Nikon (IF), autofocus avec moteur silencieux; manuellement via une bague de mise au point indépendante

Réduction de vibration

VR optique utilisant des moteurs à bobine acoustique (VCM)

Distance de mise au point minimale

0,45 m à tous les réglages zoom

Nb. de lamelles du diaphragme

7 (circulares)

Diaphragme

Entièrement automatique

Plage des

f/3,5 à f/22 (à 18mm), f/5,6 à f/38 (à 105mm)

Mesure de

Par la méthode à pleine ouverture

Taille des accessoires

67 mm (P = 0,75 mm)

Dimensions

Environ 76 mm (dia.) × 89 mm (à partir du plan d'appui de la monture d'objectif de l'appareil)

Poids

Environ 420 g

Les caractéristiques et la conception sont susceptibles d’être modifiées sans préavis ni obligation de la part du fabricant.

Remarques sur l'emploi des objectifs AF nikkor grand-angle ou super grand-angle

Dans les situations suivantes, l'autofocus risque de ne pas fonctionner correctement lors de la prise de vue avec des

objectifs AF Nikkor grand-angle ou super grand-angle.

Une personne debout sur un fond éloigné

Un champ couvert de fleurs

1. Quand le sujet principal dans les collimateurs de mise au point est relativement petit

Quand une personne debout sur un arrêt-Plan éloigné est placée dans le collimateur de mise au point, comme illustré à la Fig. E, l'arrêt-plan peut être net, alors que le sujet est flou.

1. Quand le sujet principal est une scène ou un sujet possédant des motifs précis

Quand le sujet a des motifs précis ou est à faible contraste, par exemple un champ couvert de fleurs, comme indiqué sur la Fig. F, la mise au point automatique peut être difficile à obtenir.

Solutions face à ces types de situations

(1) Mettez au point sur un autre sujet équidistant de l'appareil, appliquez la mémorisation de la mise au point, recomposez et déclenchez. (2) Réglez le mode de mise au point de l'appareil photo sur la mise au point manuelle et effectuez manuellement la mise au point sur le sujet.

Reportez-vous à la section « Optimisation des résultats avec l'autofocus » du Manuel d'utilisation de l'appareil photo.
