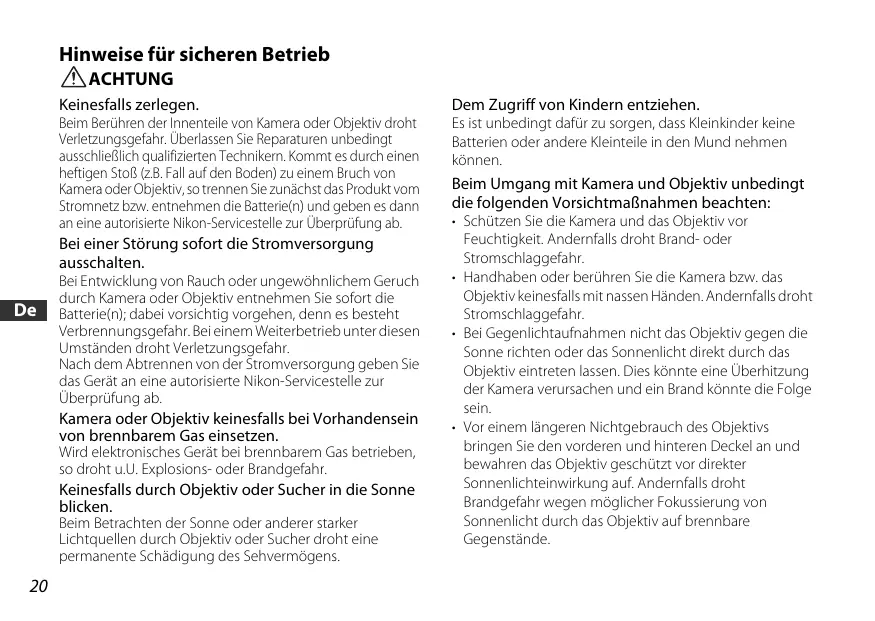

Hinweise für sicheren Betrieb

ACHTUNG Jp De Fr Es Se Ru Nl It Ck Ch Kr 20

Keinesfalls zerlegen.

Dem Zugriff von Kindern entziehen.

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mund nehmen können.

Bei einer Störung sofort die Stromversorgung ausschalten. Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie sofort die Batterie(n); dabei vorsichtig vorgehen, denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr. Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen. Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u.U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sucher in die Sonne blicken. Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sucher droht eine permanente Schädigung des Sehvermögens.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten: • Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggefahr. • Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr. • Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten lassen. Dies könnte eine Überhitzung der Kamera verursachen und ein Brand könnte die Folge sein. • Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

Bezeichnung der Bauteile

): Seite mit weiteren Erläuterungen 1 2 3 4 5 6 7 8 9 0 a b

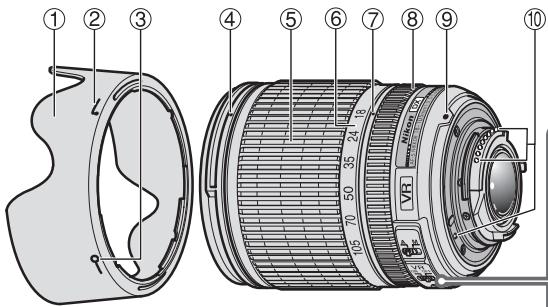

Gegenlichtblende (S. 22) Gegenlichtblende-Anbringindex (S. 22) Gegenlichtblende-Einstellindex (S. 22) Gegenlichtblende-Montageindex (S. 22) Zoom-Einstellring (S. 23) Brennweitenskala Markierung der Brennweitenskala Entfernungseinstellring (S. 23) Montage-Markierung (S. 22) CPU-Kontakte (S. 25) Fokus-Modusschalter (A-M) (S. 23) Bildstabilisator-Schalter ON/OFF (S. 24)

Jp De Fr Es Se Ru Nl It Ck Ch Kr 21

Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S DX NIKKOR 18-105mm 1:3,5-5,6G ED VR entgegenbringen. DX NIKKORObjektive sind speziell für den Gebrauch mit Nikon Digital-Spiegelreflexkameras (Nikon DX-Format) ausgelegt, wie etwa die D300 und die D90. Wird das Objektiv an Kameras im Nikon-DX-Format angebracht, so entspricht der Bildwinkel des Objektivs ca. dem 1,5-Fachen der Brennweite im Kleinbildformat. Machen Sie sich bitte vor dem Gebrauch dieses Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch Ihrer Kamera vertraut.

Jp De Fr Es Se Ru Nl It Ck Ch Kr 22

• Bei eingeschaltetem Bildstabilisator (VR) können längere Belichtungszeiten (ca. drei Stufen*) verwendet werden. Auf diese Weise werden der Bereich der anwendbaren Belichtungszeiten und die Zoompositionen erweitert, besonders bei Freihandhaufnahmen. (*Basierend auf Ergebnissen, die unter NikonMessbedingungen erzielt wurden. Die Wirkung des Bildstabilisators kann je nach Aufnahmebedingungen und Einsatz variieren.) • Der Fokussiermechanismus des Objektivs wird von einem Silent Wave Motor angetrieben, so dass die Scharfeinstellung per Autofokus stufenlos, geräuscharm und praktisch verzögerungsfrei erfolgt. Mit dem Fokus-Modusschalter (A-M) a lässt sich mühelos zwischen Autofokus (A) und manueller Scharfeinstellung (M) wechseln. • Eine besonders präzise Belichtungssteuerung resultiert, wenn das Objektiv auf eine Nikon-Kamera mit 3D-Color-Matrixmessung montiert wird, da die Motiventfernungsdaten vom Objektiv zur Kamera übertragen werden. • Außergewöhnliche optische Performanz und hohe Wiedergabequalität durch ein asphärisches Linsenelement und ein Glaselement mit extrem niedriger Dispersion (ED), wodurch eine Korrektur von chromatischen Aberrationen gewährleistet

wird. Außerdem generiert die gerundete Blende weiche und ansprechende Unschärfeeffekte in Bildteilen, die unscharf sind.

Anbringen des Objektivs 1 Schalten Sie die Stromversorgung der Kamera aus. 2 Nehmen Sie den hinteren Objektivdeckel ab (Abb. D). 3 Fluchten Sie die Montagemarkierungen 9 an Objektiv und Kamera, und drehen Sie das Objektiv gegen den Uhrzeigersinn, bis es hörbar einrastet. Stellen Sie sicher, dass sich das Objektiv in der korrekten Position befindet, wenn sich die Montagemarkierung 9 oben auf dem Objektiv befindet. Nehmen Sie den vorderen Objektivdeckel ab (Abb. C).

4 Abnehmen des Objektivs

Vor dem Abnehmen des Objektivs muss die Kamera unbedingt ausgeschaltet werden. Halten Sie die Objektiv-Freigabetaste gedrückt und drehen Sie das Objektiv im Uhrzeigersinn.

Verwendung der Gegenlichtblende HB-32 1 Anbringen der Gegenlichtblende

Richten Sie die Gegenlichtblende-Montagemarkierung ( , eine der beiden Markierungen) 2 an der Gegenlichtblende und die GegenlichtblendeMontagemarkierung 4 am Objektiv aneinander aus und drehen Sie die Gegenlichtblende 1 gegen den Uhrzeigersinn (von der Rückseite der Kamera aus betrachtet), bis sie mit einem Klicken einrastet (Abb. B).

Achten Sie darauf, die GegenlichtblendeMontagemarkierung und die GegenlichtblendeEinstellmarkierung ( ) 3 aneinander auszurichten. Wenn die Gegenlichtblende nicht richtig angebracht ist, wirft sie u.U. einen Schatten ins Motiv. Um das Anbringen bzw. Abnehmen der Gegenlichtblende zu erleichtern, diese an der Basis (in der Nähe der Blendenbefestigungsmarkierung) und nicht an den äußeren Kanten fassen.

Abnehmen der Gegenlichtblende

Die Gegenlichtblende zum Lösen an der Basis fassen (in der Nähe der Blendenbefestigungsmarkierung) und von der Rückseite der Kamera aus gesehen im Uhrzeigersinn drehen.

Scharfeinstellung, Zoomen und Schärfentiefe Vor der Scharfeinstellung durch Drehen des Zoom-Einstellrings 5 die Brennweite so weit verstellen, bis der gewünschte Bildausschnitt im Sucher zu sehen ist. Wenn die Kamera mit einer Abblendtaste oder einem Abblendhebel für die Tiefenschärfevorschau ausgestattet ist, lässt sich die Tiefenschärfe beim Blick durch den Kamerasucher beurteilen. Weitere Informationen finden Sie im Benutzerhandbuch Ihrer Kamera. • Dieses Objektiv ist mit dem System Internal Focusing (interne Scharfeinstellung) (IF) ausgestattet. Da sich dieses Scharfeinstellungssystem von nicht-IF Objektiven unterscheidet, nimmt die Brennweite bei näheren Entfernungen leicht ab.

Scharfeinstellung (Abb. A) Autofokus-Modus

Stellen Sie den Kamera-Fokusmodus auf AF-A, AF-S oder AF-C ein und den Fokus- Modusschalter (A-M) a am Objektiv auf A. Tippen Sie den Auslöser an, um zu fokussieren und drücken Sie dann zur Aufnahme den Auslöser ganz. Manuelles Fokussieren ist möglich, auch wenn der Modusschalter des Objektivs A-M auf A gesetzt ist. Stellen sie den Kamera-Fokusmodus auf AF-S und tippen Sie den Auslöser an, um den Autofokus zu starten. Drehen Sie dann während dem Antippen des Auslösers den EntfernungsEinstellring manuell 8, um den Fokus abzustimmen. Hinweis: Versuchen Sie nicht während des Autofokus den Entfernungs-Einstellring zu drehen. Wenn der Autofokus stoppt, den Auslöser freigeben und erneut antippen.

Manuelle Scharfeinstellung

Stellen Sie den Fokus-Modusschalter (A-M) a am Objektiv auf M. Drehen Sie den Einstellring 8 zum Fokussieren mit der Hand. Aufnahmen sind möglich, wenn der Kamera-Fokusmodus auf AF oder M eingestellt ist. Kamera-Fokusmodus A-M-Umschalter am Objektiv a AF-A/AF-C AF-S M Autofokus (manuelle A Autofokus — scharfeinstellung) Manuelle Scharfeinstellung M (fokussierhilfe vorhanden)

Jp De Fr Es Se Ru Nl It Ck Ch Kr 23

Weitere Informationen zum Kamera-Fokusmodus finden Sie im Benutzerhandbuch Ihrer Kamera.

Gute Ergebnisse mit dem Autofokus Schlagen Sie bitte unter »Hinweise zum Gebrauch von AF-NIKKORWeitwinkel- und -Superweitwinkelobjektiven« (S. 27) nach.

Bildstabilisator (VR)

Jp De Fr Es Se Ru Nl It Ck Ch Kr 24

Bei eingeschaltetem Bildstabilisator (VR) können längere Belichtungszeiten (ca. drei Stufen*) verwendet werden. Auch Schwenks sind möglich. (*Basierend auf Ergebnissen, die unter Nikon-Messbedingungen erzielt wurden. Die Wirkung des Bildstabilisators kann je nach Aufnahmebedingungen und Einsatz variieren.)

Verwenden des Bildstabilisators

Stellen Sie den Bildstabilisator-Schalter ON/OFF b auf ON. Hinweis: Stellen Sie den Schalter b so ein, dass die Markierung genau an ON ausgerichtet ist. Beim Antippen des Auslösers werden Vibrationen der Kamera nun reduziert. Auch die im Sucher sichtbaren Vibrationen der Kamera werden reduziert, was die automatische oder manuelle Scharfeinstellung sowie die exakte Auswahl des Bildausschnitts erleichtert. Um den Bildstabilisator auszuschalten, stellen Sie den Bildstabilisator-Schalter ON/OFF b auf OFF.

Hinweise zum Bildstabilisator

• Tippen Sie den Auslöser an, warten Sie, bis sich das Bild im Sucher stabilisiert hat, und drücken Sie erst dann den Auslöser ganz nach unten. • Wenn Sie die Kamera bei einem Schwenk in einem weiten Bogen bewegen, so werden Kameravibrationen in Richtung dieser Bewegung

nicht ausgeglichen. Wenn Sie z.B. die Kamera horizontal schwenken, werden Kameravibrationen in vertikaler Richtung reduziert. Dies stabilisiert das Bild und dabei wird der gewünschte Schwenkeffekt erzielt. Aufgrund der Eigenschaften des Bildstabilisierungsmechanismus erscheint das Bild im Sucher nach dem Auslösen unter Umständen verschwommen. Dies ist jedoch keine Fehlfunktion. Schalten Sie die Kamera nicht aus und nehmen Sie auch nicht das Objektiv von der Kamera ab, solange der Bildstabilisator arbeitet. Andernfalls kann beim Schütteln des Objektivs ein Geräusch zu hören sein, als seien innere Bauteile lose oder gebrochen. Dies ist jedoch keine Fehlfunktion. Schalten Sie einfach die Kamera wieder ein, um das Problem zu beheben. Bei Kameras mit eingebautem Blitz, beispielsweise aus den D300 und D40, funktioniert der Bildstabilisator nicht, solange der eingebaute Blitz geladen wird. Wenn die Kamera auf einem Stativ montiert ist, stellen Sie den Bildstabilisator-Schalter ON/OFF b auf OFF. Wenn Sie jedoch die Kamera auf einen unverriegelten Stativkopf oder ein Einbeinstativ (Monopod) befestigen, sollte der Schalter auf ON gestellt werden. Bei Autofokus-Kameras, wie beispielsweise den Modellen der D2-und D300-Serie, die mit einer AF-ON-Taste ausgestattet sind, funktioniert der Bildstabilisator nicht, wenn die AF-ON-Taste gedrückt wird.

Stellen Sie die Blende an der Kamera ein.

Variable maximale Blenden

Durch Zoomen des Objektivs wird die maximale Blende um bis zu 11/3 Stufen geändert.

Die Kamera kompensiert jedoch jede Blendenänderung durch Anpassen der Belichtungszeit, damit der korrekte Belichtungswert beibehalten wird.

Der eingebaute Blitz bei Kameras der Serie D100 und D70 eignet sich für Brennweiten von 20mm oder größer. Bei einer Brennweite von 18mm kommt es zur Vignettierung.

Eingebauter Blitz und Vignettierung

Pflege des Objektivs

Unter Vignettierung versteht man die Abdunkelung der Bildecken, wenn das Blitzlicht von der Gegenlichtblende 1 oder, je nach Brennweite oder Aufnahmedistanz, vom Objektivtubus verdeckt wird. • Verwenden Sie keine Gegenlichtblende 1, da diese einen Schatten ins Motiv werfen könnte. • Der eingebaute Blitz kann nicht für Entfernungen von unter 0,6 m eingesetzt werden. Digitale Spiegelreflexkameras

Einstellbare Brennweite/ Aufnahmedistanz

• 18mm/2,5 m oder weiter • 24mm/1 m oder weiter

D700/D300-Serie/ D200/D100/D80

Keine Vignettierung, unabhängig von der Brennweite

• 18mm/1,5 m oder weiter • 24mm oder länger/keine Einschränkungen • 18mm/1 m oder weiter • 24mm oder länger/keine Einschränkungen • 18mm/2,5 m oder weiter • 24mm/1 m oder weiter • 35mm oder länger/keine Einschränkungen

• Halten Sie die CPU-Kontakte 0 stets sauber und schützen Sie sie vor Beschädigung. • Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfernen Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit Ethanol (Alkohol) oder OptikReinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zurückbleiben oder Sie andere Teile des Objektivs berühren. • Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzin zum Reinigen des Objektivs. • Zum Schutz der Vorderlinse sind Filter des Typs NC erhältlich. Die Gegenlichtblende 1 wirkt als zusätzlicher Frontlinsenschutz. • Beim Verstauen des Objektivs in seinem flexiblen Etui müssen vorderer und hinterer Deckel aufgesetzt sein. Das Objektiv lässt sich auch dann verstauen, wenn die Gegenlichtblende 1 in der umgekehrten Position angebracht ist. • Halten Sie die Kamera und das Objektiv nicht an der Gegenlichtblende 1, wenn das Objektiv an der Kamera angebracht ist. • Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung und Rost zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern. • Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann. • Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermäßig heißen Orten liegen!

Jp De Fr Es Se Ru Nl It Ck Ch Kr 25

Serienmäßiges Zubehör

• Vorderer Objektivdeckel mit Schnappverschluss (67mm) LC-67 • Hinterer Objektivdeckel LF-1 • Bajonett-Gegenlichtblende HB-32 • Objektivbeutel CL-1018

Sonderzubehör 67mm-Schraubfilter

Nicht geeignetes Zubehör Jp De Fr Es Se Ru Nl It Ck Ch Kr 26

• Telekonverter (alle Modelle) • Auto-Ring BR-4 und alle Modelle von AutoZwischenring PK, K-Ring und Balgenvorsatz. • Anschlussring SX-1 Auch anderes Zubehör ist möglicherweise nicht für dieses Objektiv geeignet. Einzelheiten entnehmen Sie bitte der Dokumentation zu dem jeweiligen Zubehör.

AF-S DX Zoom-NIKKOR-Objektiv Typ G mit integrierter CPU und Nikon-Bajonettfassung (speziell ausgelegt für den Gebrauch mit Nikon Digital-SLR-Kameras - NIKON DX-Format) 18–105mm 1:3,5–5,6

Brennweite Maximale Blendenöffnung Objektivaufbau 15 Elemente in 11 Linsengruppen (1 asphärisches Linsenelement und 1 ED-Linsenelemente)

Bildwinkel 76º–15º20’ Brennweitenskala 18, 24, 35, 50, 70, 105mm Entfernungsdaten Übertragung zu Kamera Zoomen Manuell über separaten Zoomring ScharfeinstellungNikon Internal Focusing (interne Scharfeinstellung) (IF), Autofokus mit Silent Wave Motor, manuell über separaten Entfernungs-Einstellring Bildstabilisator Objektivverschiebung mit VCMs (Voice Coil Motors - Schwingspulenmotoren) Kürzeste 0,45 m bei allen Zoomeinstellungen Aufnahmedistanz Blende Irisblende mit 7 gerundeten Lamellen Blendenart Vollautomatisch Blendenbereich f/3,5 bis f/22 (bei 18mm), f/5,6 bis f/38 (bei 105mm) Belichtungsmessung Offenblendenmessung Befestigungsgröße 67 mm (P = 0,75 mm) Abmessungen ca. 76 mm (Durchm.) × 89 mm (zum Objektivmontageflansch der Kamera) Gewicht ca. 420 g Änderungen von technischen Daten und Design durch den Hersteller ohne Ankündigung und ohne Verpflichtungen irgendeiner Art vorbehalten.

Hinweise zum Gebrauch von AF-NIKKOR-Weitwinkel- und -Superweitwinkelobjektiven In den folgenden Fällen funktioniert der Autofokus bei der Aufnahme von Bildern mit AF-NIKKOR-Weitwinkel- und Superweitwinkelobjektiven u.U.nicht erwartungsgemäß. E Eine Person vor einem weit entfernten Hintergrund

1. Hauptmotiv in den Fokusklammern relativ klein Wenn das Hauptmotiv nur einen geringen Teil des aktiven Fokusmessfelds abdeckt, wie an den Fokusmessfeld-Markierungen in Abb. E zu sehen, stellt die Kamera unter Umständen auf den Hintergrund, nicht jedoch das Hauptmotiv scharf.

2. Kleinteilig strukturierte Fläche oder Szene als Hauptmotiv

Bei Motiven mit kleinteiliger Strukturierung oder geringem Kontrast, zum Beispiel einer Blumenwiese wie in Abb. F zu sehen, ist eine Scharfeinstellung per Autofokus u.U.schwierig.

Lösungsmöglichkeiten für solche Fälle (1) Fokussieren Sie zunächst auf ein anderes Motiv im selben Abstand von der Kamera, wählen Sie dann bei Fokussperre erneut den Bildausschnitt und machen Sie so die Aufnahme. (2) Stellen Sie die Fokussteuerung auf manuelles Fokussieren ein und stellen Sie von Hand auf das Motiv scharf. Näheres zu diesem Thema finden Sie außerdem unter »Gute Ergebnisse mit dem Autofokus« in der Benutzerhandbuch zur Kamera.
