Poignée-alimentation MB-D80 Manuel d'utilisation Table des matières Mesures de précaution .. Précautions d'utilisatio Présentation Détails dela MB-D80 Verrouillage de commande Dédlencheur et molettes de commande. Commande AE-L/AF- Utilisation de la poignée-alimentation Montage de la poignée-alimentatior Démontage de la poignée-alimentatior Insertion des accumulateurs/piles Retrait des accumulateurs/piles Caractéristiques buubbbebbuwbRh

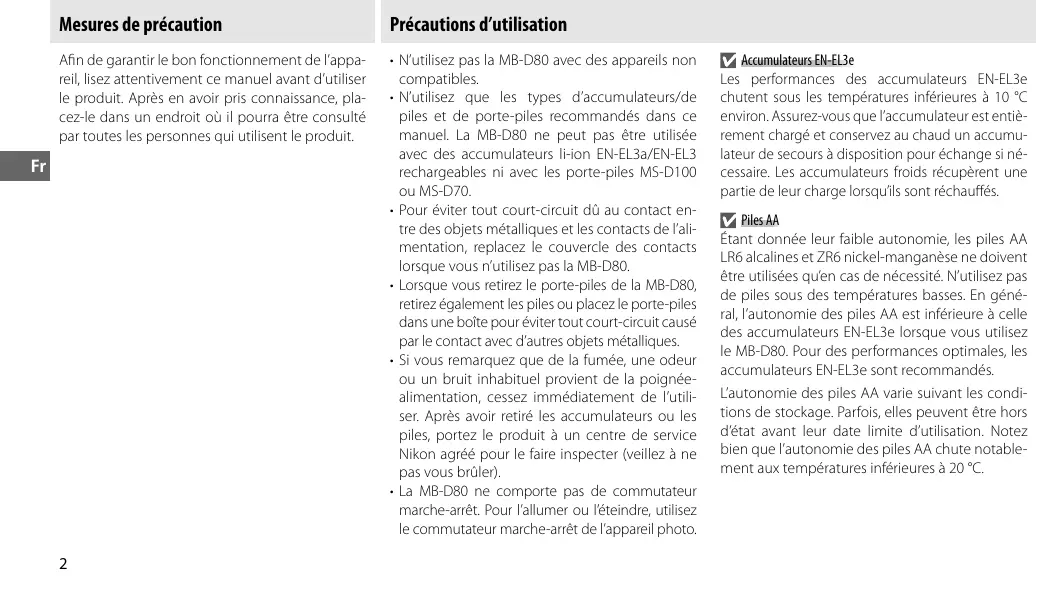

Mesures de précaution ‘Afin de garantir le bon fonctionnement de l'appa- reil, lisez attentivement ce manuel avant d'utiliser le produit. Après en avoir pris connaissance, pla- cez-le dans un endroit où il pourra être consulté par toutes les personnes qui utilisent le produit. Précautions d'utilisation + N'utilisez pas la MB-D80 avec des appareils non compatibles. + N'utilisez que les types d'accumulateurs/de piles et de porte-piles recommandés dans ce manuel. La MB-D80 ne peut pas être utilisée avec des accumulateurs lion EN-EL3a/EN-EL3 rechargeables ni avec les porte-piles MS-D100 ou MS-D70 : Pour éviter tout court-circuit dû au contact en- re des objets métalliques et les contacts de l'ali- mentation, replacez le couvercle des contacts lorsque vous n'utilisez pas la MB-D80. : Lorsque vous retirez le porte-piles de la MB-D80, retirez également les piles ou placez le parte-piles dans une boîte pour éviter tout court-circuit causé parle contact avec d'autres objets métalliques. : Si vous remarquez que de la fumée, une odeur ou un bruit inhabituel provient de la poignée- alimentation, cessez immédiatement de l'utili- ser. Après avoir retiré les accumulateurs ou les piles, portez le produit à un centre de service Nikon agréé pour le faire inspecter (veillez à ne pas vous brûler) + La MB-D80 ne comporte pas de commutateur marche-arrêt. Pour l'allumer ou l'teindre, utilisez le commutateur marche-arrêt de l'appareil photo. D Accumulateurs EN-£L3e Les performances des accumulateurs EN-EL3e chutent sous les températures inférieures à 10 °C environ. Assurez-vous que l'accumulateur est entiè- rement chargé et conservez au chaud un accumu- lateur de secours à disposition pour échange si né- cessaire. Les accumulateurs froids récupèrent une partie de leur charge lorsqu'ils sont réchauffés O2 PlesAA Étant donnée leur faible autonomie, les piles AA LR6 alcalines et ZR6 nickel-manganèse ne doivent être utilisées qu'en cas de nécessité. N'utilisez pas de piles sous des températures basses. En géné- ral l'autonomie des piles AA est inférieure à celle des accumulateurs EN-EL3e lorsque vous utilisez le MB-D80. Pour des performances optimales, les accumulateurs EN-EL3e sont recommandés L'autonomie des piles AA varie suivant les condi- tions de stockage. Parfois, elles peuvent être hors d'état avant leur date limite d'utilisation. Notez bien que l'autonomie des piles AA chute notable- ment aux températures inférieures à 20 °C.

Présentation Nous vous remercions d'avoir fait l'acquisition d'une poignée-alimentation MB-D80 pour le re- flex numérique Nikon D80. Fonctionnant à l'aide d'un ou de deux accumulateurs rechargeables EN-EL3e ou de six piles AA (alcalines, nickel-man- ganèse, lithium ou NiMH), la MB-D80 est dotée d'un déclencheur, d'une commande AE-/AF-L et de molettes de commande (principale et secon- daire) visant à faciliter la prise de vue en cadrage vertical (portrait. Détails de la MB-D80 (figure A) @ Couvercle des contacts @ Contacts de couplage des signaux @ Contacts de l'alimentation @ Molette de commande principale ® Commande AE-LAF-L @ Volet du logement pour accumulateurs/piles @ Loquet du logement pour accumulateurs/piles Roue de montage © Vis de montage @ Parte-volet du logement ® Déclencheur @ Verrouillage de commande ® Molette de commande secondaire @ Filetage de fixation sur pied ® Logement pour accumulateurs/piles @ Loquets des accumulateurs/piles @ Emplacement G ® Emplacement D ® Porte-piles MS-D200 @ Contacts d'alimentation du porte-piles Le porte-piles MS-D200 est inséré dans la MB-D80 en usine, Reportez-vous à « Retrait des accumulateurs/piles » pour plus d'informations sur le retrait du porte-piles. Verrouillage de commande Le verrouillage de commande (figure A-@) per- met de verrouiler le déclencheur, la commande AE-L/AF-L et les moletres de commande (principale et secondaire) de la MB-D80 afin d'empêcher tou- te utilisation involontaire. Avant d'utiliser ces com- mandes pour une prise de vue en cadrage vertical (portrait, sélectionnez @ pour déverrouiller Le verrouillage de commande riest pas un commuta- teur marche-arêt, Pour allumer ou éteindre l'appareil photo, utilisez le commutateur marche-arrét de celui-ci Dédencheur et molettes de commande La MB-D80 est dotée d'un déclencheur figure A ®). d'une molette de commande principale (figure A @) et d'une molette de commande secondaire (figure A @) pour les prises de vue en cadrage vertical (por- trait. Ces commandes activent les mêmes fonctions que les commandes correspondantes sur l'appareil Pour plus d'informations, reportez-vous au Guide dela photographie numérique de l'appareil Les modifications du réglage personnalisé 15 (Molettes commande) s'appliquent également aux molettes de commande de la MB-D80. Pour plus d'informations, reportez-vous au Guide de la photographie numérique de l'appareil

Commande AE-L/AF-L Utilisation de la poignée-alimentation Montage de la poignée-alimentation La MB-D80 est équipée d'une commande AE- L/AF-L pour les prises de vue en cadrage vertical (portrait). Cette commande active les mêmes fonctions que la commande AE-L/AFL de l'appa- reil photo. Les modifications du réglage person- nalisé 18 (AE-L/AF-L) sy appliquent également. Pour plus d'informations, reportez-vous au Guide de la photographie numérique de l'appareil Avant de monter la poignée-alimentation, assurez-vous que l'appareil photo est éteint et que le ver- rouillage de commande de la MB-D80 (figure A-@) est en position L. 1 Retirez le couvercle des contacts (figure A) de la poignée-alimentation. N'oubliez pas de le remettre en place lorsque vous n'utilisez pas la MB-D80. Le couvercle peut être glissé dans la courroie de l'appa- reil photo lorsqu'il est retiré de la poignée-alimentation. 2 Ouvrez le volet du logement pour accumulateur à la base de la poignée de l'appareil comme indiqué dans la figure B. Retirez l'accumulateur, le cas échéant, puis placez le volet du logement pour accumu- lateur dans le porte-volet (figure C) Des bagues allonges auto PB-6D et Pk-13 sont requises pour utiliser le soufflet PB-6 avec la MB-D80. 3 Insérez la MB-D80 comme indiqué à la figure D. ASerrez fermement la roue de montage en la faisant tourner dans la direction indiquée par la flèche LOCK figure E) Démontage de la poignée-alimentation Pourretirer la MB-D80, mettez l'appareil photo hors tension et positionnezle verrouillage de commande sur L Suivez ensuite les étapes ci-dessus dans l'ordre inverse. Assurez-vous de placer le volet du logement pour accumulateur de l'appareil dans le porte-volet correspandant pour éviter toute perte.

Insertion des accumulateurs/piles La MB-D80 peut être utilisée avec un ou deux accumulateurs IHion EN-EL3e rechargeables ou avec six piles AA dans le porte-piles MS-D200. Avant d'insérer des accumulateurs/piles, assurez-vous que l'appareil photo est éteint et que le verrouillage de commande de la MB-D80 est en position L 1 Tournez le loquet du logement pour accumulateurs/piles à l'arrière de la MB-D80 en position @ et ouvrez le volet du logement (figure F 2insérez les accumulateurs/piles. EN-EL3e : insérez les accumulateurs comme indiqué à l'intérieur du volet du logement. Le loquet de l'accumuleteur glisse sur celui-ci lors de l'insertion et ressort lorsque l'accumulateur est en place pour le bloquer (figure G). Si vous n'utilisez qu'un seul accumulateur, vous pouvez l'insérer indifféremment dans nimporte lequel des emplacements. Piles AA: placez 6 piles AA dans le MS-D200 comme indiqué ci-dessous, puis placez le porte-piles dans le logement pour accumulateurs/piles. Les deux loquets figure H-@) glissent sur celui-ci lors de l'in- sertion (figure H-@) et ressortent lorsque le porte-piles est en place pour le bloquer. 3 Fermez et verrouillez le volet (figure 1). Assurez- vous que le volet est complètement fermé avant de tourner le loquet AMetrez l'appareil sous tension et vérifiez le ni- veau de charge sur l'écran de contrôle ou dans le viseur. Si vous utilisez des accumulateurs EN-EL3e, le niveau de charge peut être vérifié via l'option Infos accumulateur dans le menu Configuration de l'appareil photo. Z Uulisation d'un adaptateursecteur (Si vous utilisez la poignée-alimentation MB-D80| lassurez-vous de retirer les piles AA avant de con-| Inecter un adaptateur secteur. Dans le cas con faire, vous risquez de réduire la vie des piles AA. Si possible, utilisez des accumulateurs EN-EL3e. Les piles AA sont de moindre capacité et subis- sent une nette baisse de performances à basses températures. En cas d'utilisation de piles AA, notez que les six piles doivent être du même type. Notez que la MB-D80 peut également être montée sur l'appareil après avoir mis en place l'accumulateur ou le porte-piles,

Charge des accumulateurs/piles L'appareil affiche le niveau de charge de la façon suivante Accumulateurs EN-EL3e Écran de contrôle | Mseur Description en JAccumulateur(sJentièrement (chargéts)

Ci \Accumulateur(s) partielle ment déchargé(s)

Niveau de charge faible. Pré- C2 | © |royez un ou deux accumula teurs de rechange. Ca | © lAccumulateur(s) déchargé(s) Kclignote)|(clignote)|Déclencheur désactivé. Piles AA Écran de ’ Le | Viseur Description El Piles entièrement chargées Niveau de charge faible. Pré CE |A |, des piles de rechange. 2 | © Pie déchargées Déclen clianote)|(clianote) cheur désactivé. Pour que l'appareil in- dique le bon niveau de charge en cas d'utilisation de piles AA, sélectionnez [Fu l'option _ correspondante pour le réglage person- nalisé 32 (Aceus/piles MB-D80) dans le menu Réglages perso. de l'appareil. Si la bonne option n'est pas sélectionnée, le fonctionnement de l'ap- pareil photo peut être affecté. im) 2 AA NM) Type de pile Option AA alcalines (LR) LR6(AA alcaline) AA NiMH (HR6) HRG (AA Ni-MH) AA lithium (RG) FR6 (AA lithium) AA nickel-manganèse (ZR6) | 286 (AA Mi-Mn) Retirez les accumulateurs/piles lorsque vous n'uti- lisez pas la MB-D80. Infos accumulateur L'option Infos accumu- lateur du menu Conf- guration de l'appareil photo affiche des infor- mations sur l'accumul- teur EN-EL3e. Pour ob- tenir des informations détaillées, reportez-vous au manuel de l'appareil photo Les informations relatives aux accumulateurs/ piles sont séparées par emplacement. L'option Infos accumulateur riest pas disponible avec les piles AA.

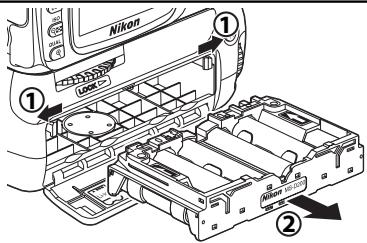

Retrait des accumulateurs/piles Attention à ne pas faire tomber les accumulateurs/piles ou le porte-piles, Retirez-les comme indiqué ci-dessous. Les piles AA peuvent être retirées du MS-D200 à l'aide des trous présents à l'arrière du porte-piles. Atten- tion à ne pas faire tomber les piles lors de leur retrait du parte-piles.

Caractéristiques Alimentation Un ou deux accumulateurs li-ion EN-EL3e rechargeables ; six piles alcalines LR6, NiMH HR6, lithium FR6 ou nickel-manganèse ZR6. Autonomiedes [Environ 5000 photos (deux accumulateurs EN-EL3e), 2500 photos (un accumula- accumulateurs/piles | teur EN-EL3e) ou 480 photos (piles alcalines)." Fempérature de : _r|] fonctionnement |? 119€ Dimensions 138 (D) x 73,5 (P) x 110 (H) mm environ Poids 230 g environ, accumulateurs/piles non compris

• Mesure effectuée à température ambiante (20 *C) avec un Zoom Nikkor AF-S DX 18-135 mm f/3.5-5.6G IF ED dans les conditions de test Nikon standard suivantes : mode de prise de vue continu ; autofocus dynami que continu ; qualité d'image JPEG Basic ; format d'image Moyenne ; vitesse d'obturation ss ; déclencheur maintenu mi-enfoncé pendant trois secondes et trois cycles de réglage de la netteté de l'infini à la distance minimale ; après six photos, moniteur allumé pendant cinq secondes puis éteint ; répétition du cycle une fois les posemètres éteint. Les caractéristiques et la conception peuvent être modifiées sans préavis.
