GEBRUIKSAANWIJZING MB-D80 NIKON

MB-D80 Multi-Power Battery Pack Handleiding Inhoudsopgave Veiligheidsmaatregelen Voorzorgsmaatregelen voor gebruik Inleiding Onderdelen van de MB-D8( De bedieningsvergrendelin Ontspanknop en instelschijven De knop AE-L/AF-L. Het battery pack gebruike: Hetbattery pack aansluiten.. Hetbattery pack verwijderen. Batterijen plaatser De batterijen verwijderen. Specificaties.. buubbbebbubNh

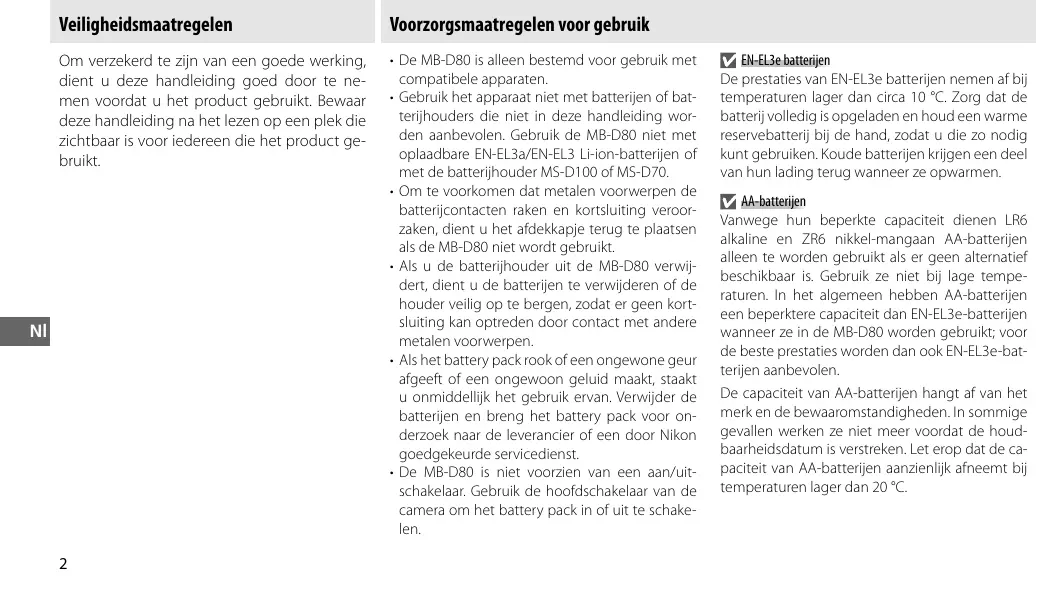

Veiligheidsmaatregelen Om verzekerd te zin van een goede werking, dient u deze handleïding goed door te ne- men voordet u het product gebruikt. Bewaar deze handieiding na het lezen op een plek die zichtbaar is voor iedereen die het product ge- bruikt Voorzorgsmaatregelen voor gebruik + De MB-D80 is alleen bestemd voor gebruik met compatibele apparaten. + Gebruik het apparaat niet met batterijen of bat- terijhouders die niet in deze handleiding wor- den aanbevolen. Gebruik de MB-D80 niet met oplaadbare EN-EL3a/EN-EL3 Liion-batterijen of met de batterihouder MS-D100 of MS-D70. + Om te voorkomen dat metalen voorwerpen de battericontacten raken en kortsluiting veroor- zaken, dient u het afdekkapje terug te plaatsen als de MB-D80 niet wordt gebruikt. + Als u de batterihouder uit de MB-D80 verwij- der dient u de batrerijen te verwijderen of de houder veilig op te bergen, zodat er geen kort- sluiting kan optreden door contact met andere metalen voonwerpen. - Als het battery pack rook of een ongewrone geur afgeeft of een ongewoon geluid maakt, staakt u onmiddelljk het gebruik ervan. Verwijder de batterien en breng het battery pack voor an- derzoek naar de leverancier of een door Nikon goedgekeurde servicedienst. + De MB-D80 is niet voorzien van een aan/uit- schakelaar. Gebruik de hoofdschakelaar van de camera om het battery pack in of uit te schake- len O2 EN-ELiehatenen De prestaties van EN-EL3e batterijen nemen af bij temperaturen lager dan circa 10 *C. Zorg dat de batteri volledig is opgeladen en houd een warme reservebatreri) bij de hand, zodat u die zo nodig kunt gebruiken. Koude batterie krijgen een deel van hun lading terug wanneer ze opwarmen. D Añcbatterjen Vanwege hun beperkte capaciteit dienen LRS alkaline en ZR6 nikkek-mangaan AA-batterijen alleen te worden gebruikt als er geen alternatief beschikbaar is. Gebruik ze niet bij lage tempe- raturen. In het algemeen hebben AA-batterijen een beperktere capaciteit dan EN-EL3e-batterijen wanneer ze in de MB-D80 worden gebruikt; voor de beste prestaties worden dan ook EN-EL3e-bat- terijen aanbevolen. De capaciteit van AA-batterijen hangt af van het merk en de bewaaromstandigheden. In sommige gevallen werken ze niet meer voordat de houd- baarheidsdatum is verstreken. Let erop dat de ca- paciteit van AA-batterien aanzienhijk afneemt bij temperaturen lager dan 20 °C.

Inleiding Gefeliciteerd met de aanschaf van een MB-D80 mult-power battery pack voor gebruik met Nikon D80 digitale spiegelreñexcameras. De MB-D80 werkt op een of twee EN-EL3e oplaad- bare batterie of zes AA-batterijen (alkaline, NiMH, lithium of nikkel-mangaan) en is voor- zien van een extra ontspanknop, een AË-L/AF-L- knop, een hoofdinstelschiff en een secundaire instelschijf voor verticale (portretlopnamen: Onderdelen van de MB-D80 (figuur A) © Afdekkapje © Signaalcontacten © Batterijcontacten @Hoofdinstelschif @AE-L/AF-L-knop © Deksel van batterijvak © Vergrendeling batterijvak © Bevestigingswiel © Bevestigingsschroef @ Houder voor deksel batterijvak @ Ontspanknop @ Bedieningsvergrendeling @ Secundaire instelschif @ Statiefaansluiting ® Batterijvak @ Batterijvergrendelingen @L:sleuf ®R-sleuf @ MS-D200 batterijhouder @ Contactpunten batterihouder De MB-D80 wordt geleverd met een geplaatste MS-D200 batterijhouder. Raadpleeg ‘De bat- terijen verwijderen' voor informatie over het verwijderen van de batterihouder. De bedieningsvergrendeling Met de bedieningsvergrendeling (fguur A@) kunt ü de ontspanknop, de knop AE-L/AFL, de hoofdin- stelschif en de secundaire instelschif van de MB- D80 vergrendelen om onbedoeld gebruik ervan te voorkomen. Voordat u deze bedieningsknoppen gebruikt om verticale (portretlopnamen te maken, selecteert u @ om de vergrendeling op te heffen. De bedieningsvergrendeling is geen aan/uit- schakelaar. Gebruik de hoofdschakelaar van de camera om de camera in of uit te schakelen. Ontspanknop en instelschijven De MB-D80 is uitgerust met een ontspanknop ffiguur A-@), een hoofdinstelschif (figuur A- @) en een secundaire instelschiff (figuur A-@) waarmee u verticale (portretopnamen kunt maken, Deze bedieningsknoppen hebben de- zelfde functie als de overeenkomstige knop- pen op de camera. Zie de Gids voor digitale fo- tografie van de camera voor meer informatie. Wifzigingen in persoonlijke instelling 15 (Instel- schijven) zin o0k van toepassing op de instel- schijven van de MB-D80. Zie de Gids voor digitale fotografe van de camera voor meer informatie.

De knop AE-L/AF-L Het battery pack gebruiken Het battery pack aansluiten De MB-D80 is voorzen van de knop AEL/AF-L die u kunt gebruiken wanneer u ver- ticale (portretlopnamen meakt. Deze knop heeft dezelfde functie als de knop AE-L/AF-L op de camera en wizigingen in persoonlike in- stelling 18 (AE-L/AF-L) zijn ook op deze knop van toepassing. Zie de Gids voor digitale foto- grafe van de camera voor meer informatie. Controleer voordat u het battery pack aansluit of de camera uit staat en of de bedieningsvergren- deling van de MB-D80 (figuur A-@) op de stand L stat. 1Verwider het afdekkapje (figuur AD) van het battery pack. Plaats het kapje terug als de MB-D80 niet wordt gebruikt. U kunt het kapje aan de camerariem schuiven nadat u het van het battery pack hebt verwijderd. 2Open het deksel van het batterijvak van de camera en verwijder dit van de onderzide van de cameragreep, zoals wordt aangegeven in figuur B. Verwijder de batteri, indien aanwezig, en plaats het deksel van het batterijvak in de daarvoor bestemde houder (figuur C). Voor gebruik van een PB-6 balg met de MB-D80 ziin de PB-6D en PK-13 automatische tussenrin- gen vereist 3Plaats de MB-D80 zoals wordt weergegeven in figuur D. ADraai het bevestigingswiel stevig aan door het wiel te draaien in de richting van de LOCK-pij figuur E) Het battery pack verwijderen U verwijdert de MB-D80 door de camera uit te schakelen en de bedieningsvergrendeling op de MB-D80 op L te zetten. Voer daarna de bovenstaande stappen in omgekeerde volgorde uit. Om te voorkomen dat u het deksel van het batterijvak van de camera verliest, plaatst u het in de daarvoor bestemde houder.

Batterijen plaatsen De MB-D80 kan worden gebruikt met een of twee oplaadbare EN-EL3e Li-ion-batterijen of 6 AA- batterijen in de MS-D200 batterihouder. Controleer voordat u de batterilen plaatst of de camera uit staat en of de bedieningsvergrendeling van de M8-D80 op de stand L staat. 1Draai de vergrendeling van het batterivak aan de achterkant van de MB-D80 naar @ en open het deksel van het batterivak (figuur F) 2Plaats de batterijen. EN-EL3e: Plaats de batterijen zoals wordt aangegeven op de binnenkant van het Klepje van het batterijvak. De batterivergrendeling schuift opzi wanneer u de batteri plaatst en Kikt omhoog om de batteri] op zijn plaats te vergrendelen wanneer deze volledig is geplaatst (figuur G). Als u slechts één batterij gebruikt, kunt u deze in elk van de gleuven plaatsen AA: Plaats zes AA-batterijen in de MS-D200, zoals hieronder wordt aangegeven, en schuif de houder in het batterivak. De twee batterivergrendelingen (figuur H-) schuiven opzi wanneer u de batterijhouder plaatst (iguur H-@) en Kiikken omhoog om de batterihouder op zijn plaats te vergrendelen wanneer deze volledig is gepleatst. 3Sluit het deksel van het batterijvak en schuif het terug tot het vastklikt (figuur 1). Zorg dat het deksel volledig is gesloten voordat u aan de vergrendeling draait 4Zet de camera aan en controler het batte- rijniveau op het LCD-venster of in de zoeker. Al EN-EL3e batterijen worden gebruikt, kunt u het batteriniveau ook controleren via de informatie in het setup-menu van de camera. [OZ Enihinetadaptergebruten [AIS de MB-D80 in de camera is geplaatst, dient ul |AA-batterijen te verwijderen voordat u een licht- Inetadapter aansluit. As u deze voorzorgsmaat Legel niet in acht neemt, kan de gebruiksduur] [van AA-batterijen afnemen Gebruik indien mogeljk EN-EL3e batterijen. AA- batterijen hebben een lagere capaciteit en pres- teren aanzienlik minder bi lage temperaturen. Bi gebruik van AA-batterjen dient u zes batte- rien van hetzelfde type gebruiken. De MB-D80 kan ookin de camera worden geplaatst nadat de batteri of batterihoucer is geplaatst

Batterijniveau Als u er zeker van wilt zijn B-D8 batterie Batterijinformatie Het batteriniveau wordt als volgt weergegeven dat de camera het juiste De optie Batterij in- CEE op de camera: batteriiveau_weergeef: [ARE formatie in het setup- El bar DFE EN-EL3e batterjen bi gebruik van AA-bat- [MESSE menu van de camera — terijen, dient u de juiste toont_informatie over LCD-venster | _ Zoeker Beschrijuing optie te kiezen voor per- EN-l3e batterjen. = Batterij volledig opge-| soonlike instelling 32 (MB-D80 batterijen) in Raadpleeg de hand- laden. het cameramenu. Als de juiste optie niet is ge- leiding van de camera an ve Er Batterj gedeeiteljk op-[ Sélecteerd, werkt de camera mogeïik niet zoals | … | voor meer informatie Enr] geladen u verwacht De batterij informatie voor elke sle! Enr] Batterijtype Optie apart weergegeven. De optie Battei La cm |Eteri bina leeg. Houd AA alkaline (LR6) LRG (AA alkaline) matie is niet beschikbaar voor AA-batterijen. reservebatterjen gereed Ca | dm [Bei leeg. Ontspan- tknippert |{knippero |knop uirgeschakeld AA NIMH (HR6) AA lithium (FR6) AA nikkel-mangaan (ZR6) |? ZR6 (AA Ni-Mn) Verijder de batterijen wanneer de MB-D80 niet AA-batterijen LCD-venster |_Zoeker Beschrijing wordt gebruikt = Batterijen volledig_op- geladen, Batterjen bijna leg, La dm fHoud reservebatterijen aereed Ca | am fBaucrjenieegOntspan- tknippert |tknippero |knop uirgeschakeld

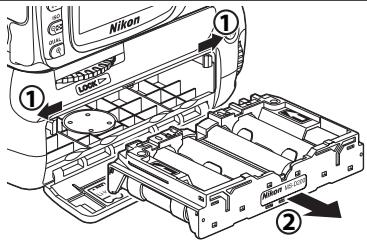

De batterie verwijderen Venwijder de batterijen zoals hieronder wordt aangegeven, waarb} u erop let dat u de batteri of houder niet laat vallen. U kunt AA-batterjen uit de MS-D200 verwijderen via de openingen aan de achterkant van de houder. Pas op dat u de batterijen niet laat vallen wanneer u ze uit de houder verwijdert

Specificaties Voeding Een oftwee oplaadbare EN-EL3e L-ion-batrerjen; zes LRG alkaline, HR6 NiMH, FR6 lithium of ZR6 nikkel-mangaan AA-batterijen Gebruiksduurbatterij Circa 5000 opnamen (twee EN-EL3e batterien), 2500 opnamen (een EN- EL3e batteri) of 480 opnamen (alkalinebatterijen)." (Gebruikstemperatuur 0-+40°C fmetingen Circa 138 (8) x 73,5 (D) x 110 (H)mm Gewicht Circa 230 gram, exclusief batterjen

• Gemeten bij kamertemperatuur (20 *C) met een Zoom-Nikkor AF-S DX 18-135 mm f/35-56G IF ED-objec- tief onder de volgende standaard testomstandigheden van Nikon: continu-pnamestand, continue servo autofocus, beeldkwaliteit ingesteld op JPEG Basis, beeldformaat ingesteld op Middel, sluitertijd Vas, ontspan knop half ingedrukt gedurende drie seconden en scherpstelbereik drie keer aangepast van oneindig naar minimal, monitor na zes opnamen gedurende vif seconden ingeschakeld en weer uitgeschakeld, dit wordt herhaald nadat de lichtmeters zin uitgeschakeld. Specificaties en ontwerp kunnen zonder voorafgaande aankondiging worden gewijzigd
