BRUKSANVISNING RPS 300CV Mirka

Overensstemmelseserklæring

Mirka Ltd.

Producent/Leverandør

Mirka Ltd

66850 Jeppo, Finland

Tlf.: + 358 20 760 2111

erklærer på eget ansvar at produktene roterende polermaskin og slipemaskin med 3 0000 o/min, 77 mm (3") (se tabellen "Produktkonfigurasjon/spesifikasjoner" for denne modellen) som denne erklæringen gjelder, samsvarer med følgende standard(er) eller andre normative dokumenter: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 i henhold til direktivene 2006/42/EF.

Jeppo 04.06.2020

MIRKA

Sted og utstedelsesdato Selskap Stefan Sjöberg, administrerende direktør

Bruksanvisning

Omfatter: Les og overhold følgende, Korrekt bruk av verktøyet, Operatørplasser, Ta verktøyet i bruk, Betjeningsinstruksjoner, Tabeller for produktkonfigurasjon/spesifikasjoner, Deler, Deleliste, Feilsøkingsveiledning.

Viktig informasjon

Les bruksanvisningen nøye før installasjon, bruk, service eller reparasjon av dette verktøyet. Oppbevar bruksanvisningen på et trygt og lett tilgjengelig sted.

C€

Produsent/leverandør

Mirka Ltd.

66850 Jeppo Finland

Tlf.: + 358 20 760 2111

Påkrevet personlig verneutstyr

Vernebriller Åndedrettsvern

Vernehansker Hørselsvern

ADVARSEL

Bruk alltid personlig verneutstyr i samsvar med produsentens instruksjoner og lokale/nasjonale standarder ved bruk av verktøyet.

• Bruk aldri elektroverktøy hvis du er trett eller påvirket av narkotika, alkohol eller medikamenter.
• Les sikkerhetsdataarket (MSDS) for arbeidsflaten.
• Bruk verktøyet med støvutsugning. Egnet enhet for støvutsugning vil redusere farlig støv.
• Unngå overstrekking. Sørg for godt fotfeste og god balanse.
• Unngå bruk av løstsittende klær eller smykker. Hold håret, klær og hansker vekk fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan bli sittende fast i bevegelige deler.
• Ved eventuelt fysisk ubehag i hånd/håndledd, stopp arbeidet og kontakt lege. Hånd, håndledd og arm kan bli skadet av gjentagende arbeid, bevegelse og overeksponering for vibrasjoner.
• Bruk ikke kraftverktøy i eksplosive atmosfærer, for eksempel i nærheten av brannfarlig væske, gass eller støv.
• Verktøyet er ikke elektrisk isolert. Undersøk arbeidsområdet for strømførende ledninger, gassrør osv. før bruk.

! FORSIKTIG

• Unngå utilsiktet starting.
• Fjern skivenøkkelen før verktøyet kobles til luftforsyningen.
• Hold arbeidsområdet rent og godt ventilert.
• Sørg for at arbeidsstykket som skal pusses er godt festet.
• Koble fra luftforsyningen før utskiftning av pusseskive.

Sikkerhetsregler

• Les alle instrukser før du bruker verktøyet. Alle operatører må være fullt opplært i bruken og sikkerheten til verktøyet.
• Alt vedlikehold må utføres av opplært personell. Kontakt et autorisert Mirka servicesenter for service!
• Bruk alltid påkrevd sikkerhetsutstyr (se advarsler).
• Operatøren må sørge for å stå i en trygg posisjon med fast tak og godt fotfeste på stødig underlag.
• Sørg for at arbeidsstykket som skal pusses er godt festet.
• Kontroller regelmessig verktøy, underlagsskive, slange og koblinger for slitasje.
• Tenk alltid på arbeidssikkerheten. Verktøyet må aldri bæres, oppbevares eller forlates ubevoktet med luftforsyningen tilkoblet.
• Vakuumenhetens støvoppsamlingspose må rengjøres eller skiftes ut daglig. Støv kan være svært antennelig.
  Rengjøring eller utskiftning av posen sikrer også optimal ytelse.
• Overskrid aldri maks. anbefalt lufttrykk på 6,2 bar (90 psig).
• Sørg for å unngå at de bevegelige delene på verktøyet innfiltrer klær, slips, här, kluter osv.
• Hold hendene unna den roterende skiven under bruk.
• Hvis verktøyet ikke virker som det skal, må det øyeblikkelig tas ut av bruk og sendes til service og reparasjon.
• Koble fra luftforsyningen før utskiftning av pusseskive. Fest og sentrer pusseskiven korrekt til underlagsskiven.

Les og overhold følgende

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan fås fra: Superintendent of Documents, Government Printing Office, Washington DC 20402, USA
2) Safety Code for Portable Air Tools, ANSI B186.1, kan fås fra: American National Standards Institute, Inc.; 1430 Broadway, New York, New York 10018, USA
3) Statlige og regionale forskrifter.

Korrekt bruk av verktøyet

Dette verktøyet er utviklet for bruk på alle typer materialer, inkludert metall, tre, stein, plast o.l. ved hjelp av slipemidler beregnet på slik bruk. Dette verktøyet må ikke brukes til andre formål enn det som er spesifisert uten rådføring med produsenten eller produsentens autoriserte leverandør. Ikke bruk underlagsskiver med lavere arbeidshastighet enn 3 000 o/min fri hastighet.

Operatørplasser

Verktøyet er beregnet for bruk som håndholdt verktøy. Brukeren av verktøyet bør alltid stå på et solid underlag. Det kan brukes i ulike posisjoner, men før bruk må operatøren innta en sikker stilling, ha fast grep og fotfeste, og være oppmerksom på at verktøyet kan forårsake en momentreaksjon. Se kapittelet "Betjeningsinstruksjoner".

Ta verktøyet i bruk

Bruk ren lufttilførsel med smøreolje som gir målt lufttrykk ved verktøyet på 6,2 bar (90 psig) når verktøyet går med hendelen helt trykket inn. Bruk en godkjent luftslange på maks. 10 mm (3/8") x 8 m (25 fot). Verktøyet bør kobles til luftforsyningen som vist i figur 1.

Ikke koble verktøyet til luftslangesystemet uten en luftavstengingsventil som er enkel å nå og betjene.

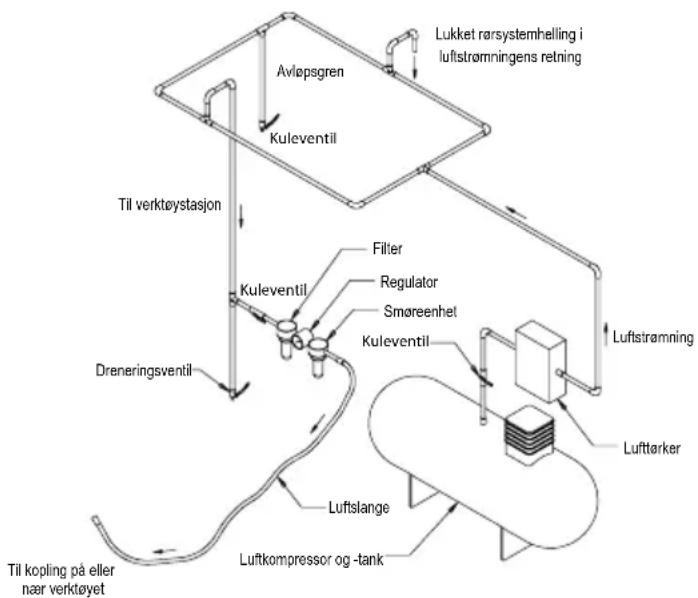

Luftforsyningen skal inneholde smøreolje. Benytt luftfilter, regulator og smøreenhet (FRL), som vist i figur 1, for å forsyne verktøyet med ren luft med smøreolje og riktig trykk. Detaljerte opplysninger om slikt utstyr kan fås fra leverandøren. Hvis slikt utstyr ikke benyttes, skal verktøyet smøres manuelt.

Koble fra luftslangen og tilfør to-tre dråper egnet hydraulikkolje, som Fuji Kosan FK-20, Mobil ALMO 525 eller Shell TORCULA® 32, i maskinens slangeende (innløp) hvis verktøyet skal smøres manuelt. Koble verktøyet til luftforsyningen igjen og la verktøyet gå rolig i noen sekunder, slik at luften kan fordele oljen. Hvis verktøyet brukes ofte, må det smøres daglig eller når det blir tregere eller mister kraft.

Lufttrykket på verktøyet bør være 6,2 bar (90 psig) mens verktøyet er i gang. Verktøyet kan gå med lavere trykk, men ikke mer enn 6,2 bar (90 psig).

Betjeningsinstruksjoner

1) Les alle instruksjoner før du bruker verktøyet. Alle operatører må ha fått full opplæring i bruken og være oppmerksom på disse sikkerhetsinstruksjonene. Alt service- og reparasjonsarbeid må utføres av opplært personell.
2) Kontroller at verktøyet er koblet fra luftforsyningen. Velg et egnet slipemiddel og fest det til underlagsskiven. Sentrer slipemiddelet på underlagsskiven.
3) Bruk alltid nødvendig verneutstyr ved bruk av dette verktøyet.
4) Ved sliping må verktøyet alltid plasseres på arbeidsemnet før verktøyet startes. Løft alltid verktøyet opp fra arbeidsemnet før verktøyet slås av. Dette vil forhindre at det oppstår hakk i arbeidsemnet på grunn av for høy hastighet på slipemiddelet.
5) Koble alltid luftforsyningen fra verktøyet før montering, justering eller fjerning av slipemiddelet eller underlagsskiven.
6) Finn alltid stødig fotfeste og/eller stilling, og vær oppmerksom på verktøyets momentreaksjon.
7) Bruk kun riktige reservedeler.
8) Sørg alltid for at materialet som skal pusses er godt festet for å forhindre at det beveger seg.
9) Se etter slitasje på slangen og overganger med jevne mellomrom. Ikke bær verktøyet etter slangen, og vær oppmerksom så verktøyet ikke starter når du bærer verktøyet med luftforsyningen tilkoblet.
10) Ikke overskrid maksimalt anbefalt lufttrykk. Bruk sikkerhetsutstyr i samsvar med det som er anbefalt.
11) Verktøyet er ikke elektrisk isolert. Må ikke brukes på steder der det er fare for kontakt med strømførende ledninger, gassrør, vannrør e.l. Kontroller arbeidsområdet før oppstart.
12) Pass på at ikke bevegelige deler på verktøyet vikler seg fast i klær, slips, hår, filler e.l. Dette kan føre til at kroppen blir trukket mot arbeidsemnet og maskinens bevegelige deler og føre til svært farlige situasjoner.
13) Hold hendene unna den roterende underlagsskiven under bruk.
14) Hvis verktøyet ikke fungerer som det skal, må det straks tas ut av bruk og sendes til service og reparasjon.
15) La aldri verktøyet gå på fri hastighet uten å ta forholdsregler for å beskytte personer eller objekter mot partikler fra slipematerial eller skive.

Figur 1

Tekniske spesifikasjoner

Mirka® RPS 300CV
Anbefalt luftslange- dim. – minimum 10 mm 3/8 in
Anbefalt maksimal slangelengde 8 meters 25 feet
Lufttrykk - Maksimalt arbeidstrykk 6.2 bar 90 psig
Lufttrykk - Anbefalt minimalt I/R

Produktkonfigurasjon/spesifikasjoner: Mirka RPS 300CV 3 000 o/min

Suge-type	Skivestørrelse mm (")	Modell-nummer	Pro-duktets nettovekt, kg (pund)	Høyde, mm (")	Leng-de, mm (")	Effekt (hk)	Luftforbruk l/min. (scfm)	*Støy-nivå dBA	*Vibra-sjonsni-vå m/s2	*Usikker-hetsfaktor K m/s2
Sentralt utsug	77 mm (3")	RPS 300CV	0,63 (1,37)	89,0 (3,50)	186,2 (7,30)	209 (0,28)	481 (17) 78	5 2,86 0,78
Støytesten er utført i samsvar med EN ISO 15744:2008 –Kraftdrevet ikke-elektrisk håndverktøy – Regler for støymåling – Teknisk metode (klasse 2) og EN ISO 11203:2009 Akustikk – Støy fra maskiner og utstyr – Bestemmelse av emisjonslydtrykknivåer fra lydeffektnivå-er ved en operatørplass og ved andre angitte plasser.Vibrasjonsprøven er utført i samsvar med ISO 28927-3 – Kraftdrevet håndverktøy – Prøvingsmetoder for måling av vibrasjonsemisjon – del 3. Pussemaskiner og slipemaskiner med roterende, sirkulerende og tilfeldig roterende bevegelser.

Spesifikasjonene kan bli endret uten varsel.

*Verdiene som er oppgitt i tabellen skriver seg fra laboratorietesting i samsvar med angitte koder og standarder, og er ikke tilstrekkelig for risikovurdering. Verdier som er målt på en bestemt arbeidsplass kan være høyere enn de oppgitte verdiene. De faktiske eksponeringsverdiene og risiko- og skadefaktorene for en person er unike for hver enkelt situasjon og avhenger av omgivelsene, måten personen jobber på, materialet som bearbeides, utformingen av arbeidsstasjonen samt på eksponeringstiden og brukerens fysiske form. Mirka Ltd. kan ikke holdes ansvarlig for konsekvenser av å bruke angitte verdier i stedet for faktiske eksponeringsverdier til individuelle risikovurderinger.

Ytterligere informasjon om arbeidsmiljø kan innhentes fra følgende nettsider:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

Feilsøkingsveiledning

Symptom Mulig årsak	Løsning
Liten kraft og/eller lav fri hastighet.	Utilstrekkelig lufttrykk. Sjekk lufttrykket ved innløpet på verktøyet mensverktøyet går med fri hastighet. Det skal være på 6,2 bar (90 psig/620 kPa).
	Tilstoppede lyddempere Lyddemperen kan	spyles med en ren, egnetrengjøringsløsning til alle urenheter og hindringer erfjernet. Hvis lyddemperen ikke kan rengjøres skikkelig,må den skiftes ut.
	Tilstoppet innløpsfilter. Rengjør innløpsfilteret	med en ren, egnetrengjøringsløsning. Hvis filteret ikke kan rengjøresskikkelig, må det skiftes ut.
	Én eller flere slitte eller brukne lameller. Sett	inn et helt nytt sett lameller (alle lameller måskiftes ut for at maskinen skal fungere korrekt). Smøralle lameller med pneumatisk verktøyolje.
	Intern luftlekkasje i motorhuset, viser segsom høyere luftforbruk enn vanlig oglavere hastighet enn vanlig.	Sjekk motorens plassering og at låseringen er påplass. Sjekk om O-ringen i låseringsporet er skadet.Ta ut motoren og sett den inn på nytt.
	Slitte motordeler Overhal motoren. Kontakt et autorisert Mirka-servicesenter.
	Slitte eller skadde spindellagre. Skift ut slitte	eller skadde lagre.
Luftlekkasje gjennomhastighetsreguleringen og/ellerventilhuset.	Skitne, brukne eller bøyde ventilfjærer,ventil eller ventilsete.	Demonter, undersøk og skift ut slitte eller skaddedeler.
Vibrasjon/ujevn gang	Feil underlagsskive. Bruk kun skivestørrelser	og vekter som er beregnetfor maskinen.
	Tillegg av mellomskive eller annetmateriale.	Bruk kun slipemidler og/eller mellomskiver som erberegnet for maskinen. Ikke fest produkter somikke er spesielt beregnet på slik bruk til verktøyetsunderlagsskive.
	Utilstrekkelig smøring eller oppbygging avfremmedpartikler.	Demonter verktøyet og rengjør med en egnetrengjøringsløsning. Monter verktøyet.
	Slitte eller ødelagte motorlagre foraneller bak.	Skift ut slitte eller skadde lagre.
	For utsugsmaskiner er det mulig medfor mye vakuum under sliping på flateunderlag, noe som gjør at skiven festes tiloverflaten.	Reduser vakuumet i vakuumsystemet og/eller leggflere avstandsskiver på underlagsskiven på CV-maskiner.
