BRUGSANVISNING RPS 300CV Mirka

erklærer, at det alene er vores ansvar, at produktet 77 mm (3") 3.000 rpm rotationspudse- og slibemaskine (se tabellen "Produktsammensætning/specifikationer" for den specifikke model), for hvilket denne deklaration er gældende, er i overensstemmelse med følgende standard(er) eller andre normative dokumenter: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009

i overensstemmelse med direktiverne 2006/42/EF.

Jeppo 04.06.2020

MIRKA

Sted og dato for udstedelse Virksomhed Stefan Sjöberg, CEO

Brugsanvisning

Omfatter – Følgende bedes læst og overholdt, Korrekt brug af værktøjet, Arbejdsstationer, Ibrugtagning af værktøjet, Brugsanvisning, Tabellerne Produktsammensætning/specifikationer, Tilbehørsside, Komponentliste, Reservedelskit, Fejlfindingsguide

Vigtigt

Læs denne brugsanvisning omhyggeligt inden installering, betjening, service eller reparation af dette værktøj. Vejledningerne skal opbevares sikkert og tilgængeligt.

CE

Påkrævede personlige værnemidler

Sikkerhedsbriller Åndedrætsværn

Sikkerhedshandsker Høreværn

ADVARSEL

Benyt altid personlige værnemidler i overensstemmelse med producentens anvisninger og lokale/nationale standarder, når dette værktøj benyttes.

- Benyt ikke elværktøj, når du er træt eller under indflydelse af stoffer, alkohol eller medicin.

- Læs materialesikkerhedsdatabladet (MSDS) for den overflade, der skal bearbejdes.

- Tilslut et udsugningsanlæg, når værktøjet benyttes. Et egnet udsugningsanlæg vil nedsætte mængden af skadeligt støv.

- Forsøg ikke at række længere ud, end du kan nå. Sørg altid for at stå med et sikkert fodfæste og i god balance.

- Undgå at være iført løsthængende tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele.

Løsthængende tøj, smykker eller langt hår kan blive fanget af bevægelige dele.

- Oplever du fysiske problemer i hånd/håndled, skal du ophøre med at udføre dette arbejde og søge læge.

Hånd-, håndleds- og armskader kan opstå, hvis du gentager de samme arbejdsbevægelser eller overeksponeres for vibrationer.

- Anvend ikke elværktøj i eksplosive miljøer som for eksempel tilstedeværelse af brandbare væsker, luftarter eller støv.

• Værktøjet er ikke elektrisk isoleret. Tjek arbejdsområdet for tilsluttet strøm, gasledninger osv., inden arbejdet påbegyndes.

FORSIGTIG

• Forebyg, at værktøjet kan startes utilsigtet.
• Fjern pudens skruenøgle, inden værktøjet tilsluttes luftkilden.
• Hold arbejdsområdet ryddeligt og godt oplyst.
• Sørg altid for, at det emne, der skal slibes, er sikkert fastgjort.
• Afbryd altid lufttilførslen, inden du skifter slibemateriale.

skerhedsforanstaltninger

• Læs hele brugsanvisningen igennem, inden værktøjet tages i brug. Alle operatører skal være uddannet i brugen af og sikkerheden vedrørende dette værktøj.
• Al vedligeholdelse skal udføres af uddannet personale. Kontakt et autoriseret Mirka-servicecenter vedr. service!
• Benyt altid de påkrævede personlige værnemidler (se advarsler).
• Operatøren skal stå i en sikker position med et fast greb og et stabilt fodfæste på et stabilt gulv.
• Sørg altid for, at det emne, der skal slibes, er sikkert fastgjort.
• Tjek værktøj, sål, slange og fittings regelmæssigt for slid.
  • Vær altid omhyggelig med arbejdssikkerheden. Værktøjet må aldrig transporteres, opbevares eller efterlades uden opsyn med tilsluttet luftkilde.
• Støvsugerposen bør renses eller udskiftes dagligt. Støv kan være meget letantændeligt. Rensning eller udskiftning af posen giver endvidere optimal ydeevne.
• Overskrid ikke det anbefalede maksimale lufttryk på 6,2 bar (90 psig).
• Sørg for, at bevægelige dele ikke kan komme i kontakt med tøj, bånd, hår, rengøringsklude osv.
• Hold hænderne væk fra den snurrende pude, mens maskinen er i brug.
• Hvis værktøjet ikke fungerer korrekt, skal det øjeblikkelig tages ud af brug, og der skal sørges for service og reparation.
• Afbryd altid lufttilførslen, inden slibematerialet udskiftes. Sørg for korrekt fastgørelse, og centrer slibematerialet på sålen.

Følgende bedes læst og overholdt

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206 (generelle arbejdssikkerheds- og sundhedsregler, afsnit 1910), der kan rekvireres fra: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1 (sikkerhedskode for bærbart trykluftværktøj), der kan rekvireres fra: American National Standards Institute, Inc., 1430 Broadway, New York, New York 10018.
3) Nationale og regionale regulativer.

Korrekt brug af værktøjet

Dette værktøj er konstrueret til brug til alle slags materialer, dvs. metaller, træ, sten, plastik osv. med brug af slibeprodukter, der er beregnet til dette formål. Dette værktøj må ikke benyttes til andre formål end de specificerede uden efter samråd med producenten eller en af producenten autoriseret leverandør. Der må ikke benyttes såler, der er beregnet til en arbejdshastighed på under 3.000 rpm fri hastighed.

Arbejdsstationer

Værktøjet er beregnet til at blive benyttet som håndværktøj. Det anbefales altid kun at benytte værktøjet, når man står på et stabilt underlag. Værktøjet kan benyttes i alle positioner, men inden det anvendes, skal brugeren anbringe sig i en sikker position, have et sikkert fodfæste og et fast greb om værktøjet og være opmærksom på, at værktøjet kan generere en vridningsreaktion. Se afsnittet "Brugsanvisning".

Ibrugtagning af værktøjet

Benyt ren smurt luftkilde, der giver et målt lufttryk på 6,2 bar (90 psig), når værktøjet kører med betjeningshåndtaget trykket helt ind. Det anbefales at benytte en godkendt trykluftslange med dimensioner på maksimalt 10 mm (3/8 in.) x 8 m (25 ft). Det anbefales, at værktøjet sluttes til luftkilden, som vist på Figur 1. Værktøjet må ikke forbindes til trykluftsystemet, uden at der er indsat en lukkeventil til lufttilførslen, der er nem at nå og betjene. Luftkilden bør være smurt. Det anbefales på det kraftigste at benytte et luftfilter, en regulator og en smøreanordning (FRL), som vist på Figur 1, da dette vil forsyne værktøjet med ren smurt luft med det korrekte tryk. Oplysninger vedrørende et sådant udstyr kan fås hos forhandleren. Benyttes et sådant udstyr ikke, skal værktøjet smøres manuelt.

Ved manuel smøring af værktøjet fjernes trykluftslangen, og der tilsættes 2 til 3 dråber af en egnet smøreolie til pneumatiske motorer, som fx Fuji Kosan FK-20, Mobil ALMO 525 eller Shell TORCULA® 32, i maskinens slangeende (luftindtag). Forbind igen værktøjet til luftkilden, og lad værktøjet kører langsomt i et par sekunder for at lade luften cirkulere olien. Benyttes værktøjet jævnligt, bør det smøres dagligt, ellers skal det smøres, hvis det begynder at køre langsommere eller miste kraft.

Det anbefales, at lufttrykket i værktøjet er 6,2 bar (90 psig), når værktøjet kører. Værktøjet kan køre ved lavere tryk, men aldrig ved højere tryk end 6,2 bar (90 psig).

Brugsanvisning

1) Læs hele brugsanvisningen igennem, inden værktøjet tages i brug. Alle operatører skal være instrueret i brugen af dette værktøj og bekendt med disse sikkerhedsregler. Al service og reparation skal udføres af uddannet personale.

2) Tjek, at lufttilførslen til værktøjet er afbrudt. Vælg et egnet slibeprodukt, og fastgør det sikkert på sålen. Sørg for, at slibeproduktet er centreret på sålen.

3) Bær altid de krævede personlige værnemidler, når dette værktøj benyttes.

4) Under pudsning/slibning skal værktøjet altid først anbringes på emnet og derefter startes. Fjern altid værktøjet fra emnet, inden værktøjet stoppes. Dette vil forhindre udhuling af emnet som følge af, at slibeproduktets hastighed er for høj.

5) Værktøjets luftkilde skal altid være frakoblet, inden slibeproduktet eller sålen monteres, justeres eller fjernes.

6) Sørg altid for et sikkert fodfæste, og/eller stå i en sikker position, og vær forberedt på værktøjets vridningsreaktion.

7) Brug kun korrekte reservedele.

8) Sørg altid for, at det emne, der skal pudses/slibes, er forsvarligt fastgjort for at forhindre, at det bevæger sig.

9) Kontroller regelmæssigt slange og fittings for slid. Værktøjet må ikke bæres i slangen; vær altid omhyggelig med at sikre, at værktøjet ikke kan startes, mens det bæres med tilsluttet luftkilde.

10) Det anbefalede maksimale lufttryk må ikke overskrides. Benyt sikkerhedsudstyret som anbefalet.

11) Værktøjet er ikke elektrisk isoleret. Må ikke benyttes, hvor der er risiko for at komme i kontakt med strømførende installationer, gasledninger, vandledninger osv. Tjek arbejdsområdet, inden arbejdet påbegyndes.

12) Sørg for, at værktøjets bevægelige dele ikke kan få fat i tøj, bånd, hår, rengøringsklude osv., da dette kan resultere i, at kroppen trækkes hen mod arbejdsområdet og maskinens bevægelige dele, hvilket kan være meget farligt.

13) Hold hænderne væk fra den roterende sål, mens maskinen er i brug.

14) Hvis værktøjet ikke fungerer korrekt, skal det øjeblikkelig tages ud af brug, og der skal sørges for service og reparation.

15) Værktøjet må ikke køre med fri hastighed, uden at der tages forholdsregler til at beskytte personer eller genstande i tilfælde af, at slibeprodukter eller sålen går løs fra maskinen.

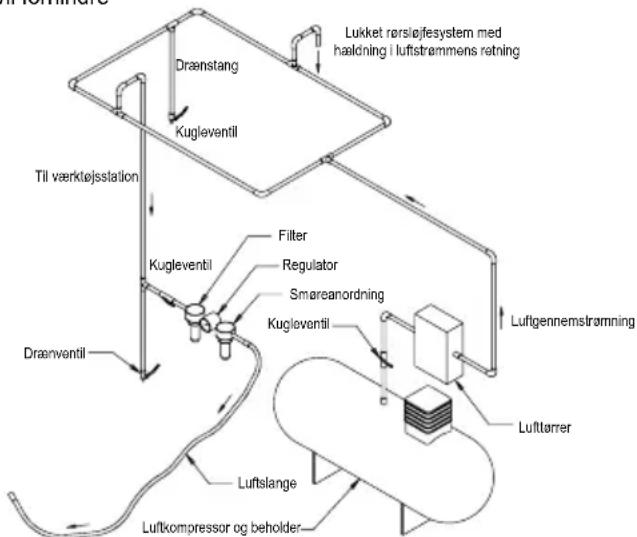


Til tilslutning på eller i nærheden af værktøjet
Figur 1

Tekniske data

Mirka® RPS 300CV
Anbefalet trykluftslange Størrelse – Minimum 10 mm 3/8 in
Anbefalet Maks. Slangelængde 8 meters 25 feet
Lufttryk - Maksimalt arbejdstryk 6.2 bar 90 psig
Lufttryk - Anbefalet Min. NA

Produktsammensætning/specifikationer: Mirka RPS 300CV 3.000 rpm

Vakuum-type	Sålstørrelse mm (in.)	Model-nummer	Produkt netto-vægt kg (pounds)	Højde mm (in.)	Læng-de mm (in.)	Effekt watt (hk)	Luftforbrug l/min. (Standard kubikfod/ min.)	*Støj-niveau dBA	*Vibrationsni-veau m/s2	*Usik-kerhed Km/s2
CV-maskiner (central-udsug-ning)	77 mm (3 in.)	RPS 300CV	0,63 (1,37)	89,0 (3,50)	186,2 (7,30)	209 (0,28)	481 (17) 78	5 2,86 0,78
Støjtesten er udført i overensstemmelse med EN ISO 15744:2008 – Ikke elektriske håndmaskiner – Støjmålingskode – Teknisk metode (klasse 2) samt EN ISO 11203:2009. Akustik – Støj fra maskiner og udstyr – Måling af lydtryk ved operatørens øre (støjemission) – Beregning på grundlag af lydeffektniveau.Der udføres vibrationstest i overensstemmelse med EN ISO 28927-3, Kraftdrevne håndmaskiner – Prøvningsmetoder til evaluering af vibrationsemission – Del 3: Polermaskiner, rystepudsere, oscillerende slibemaskiner og pudsemaskiner med roterende bevægelse.

Specifikationer kan blive ændret uden forudgående varsel.

*De i tabellen anførte værdier er fra laboratorietests i overensstemmelse med de anførte koder og standarder og er ikke tilstrækkelige til risikovurdering. Værdier, målt ved en specifik arbejdssstation, kan være højere end de anførte værdier. De faktiske eksponeringsværdier og størrelsen af den risiko- eller skadegrad, en person kan blive udsat for, er specifikke for den enkelte situation og afhænger af det omgivende miljø, personens måde at arbejde på, det specifikke materiale der bearbejdes, arbejdsstationens udformning samt eksponeringstiden og brugerens fysiske kondition. Mirka Ltd. kan ikke holdes ansvarlig for konsekvenserne ved at benytte de anførte værdier i stedet for de faktiske eksponeringsværdier til brug ved den individuelle sikkerhedsvurdering.

Yderligere oplysninger om arbejdssundhed og sikkerhed kan hentes på følgende hjemmesider: https://osha.europa.eu/en (Europa) http://www.osha.gov (USA)

Fejlfindingsguide

Symptom Mulig årsag	Løsning
Nedsat styrke og/eller lav fri hastighed.	Utilstrækkeligt lufttryk. Tjek lufttrykket ved værktøjets indtag, mens det kører med fri hastighed. Det skal være 6,2 bar (90 psig/620 kPa).
	Tilstoppet lyddæmper(e). Lyddæmperen kan	skylles igennem med en ren, egnet rengøringsmiddelopløsning, indtil alle urenheder og tilstopninger er fjernet. Kan lyddæmperen ikke renses tilstrækkeligt, udskiftes den.
	Tilstoppet indløbssi. Rens indløbssien med en ren, egnet rengøringsmiddelopløsning. Kan sien ikke renses tilstrækkeligt, udskiftes den.
	En eller flere slidte eller ødelagte lameller. Monter et komplet sæt nye lameller (alle lameller skal udskiftes for at opnå korrekt funktion). Overstryg alle lameller med kvalitetsolie til pneumatisk værktøj.
	Intern luftlækage i motorhuset, der viser sig som et større luftforbrug og lavere hastighed end normalt.	Tjek, at motoren er korrekt sporet, og at låseringen sidder korrekt. Tjek, om O-ringen i låseringssporet er beskadiget. Tag motoren ud, og sæt den på plads igen.
	Slidte motordele. Få foretaget et serviceefter syn af motoren. Kontakt et autoriseret Mirka Servicecenter.
	Slidte eller ødelagte spindellejer Udskift de slidte eller ødelagte lejer.
Luftlækage via hastighedskontrollen og/eller ventilhuset.	Snavset, ødelagt eller bøjet ventilfjeder, ventil eller ventilsæde.	Afmonter, inspicer, og udskift slidte eller beskadigede dele.
Vibration/ujævn gang.	Forkert sål. Brug kun de sålstørrelser og -vægte, der er beregnet til maskinen.
	Brug af interface eller andet. Brug kun slibeprodukter og/eller interfaces, der er designet til maskinen. Der må ikke sættes andet på sålen end det, der er specifikt designet til brug sammen med sålen og værktøjet.
	Utilstrækkelig smøring eller ophobning af affaldsprodukter.	Afmonter værktøjet, og rengør det med en egnet rengøringsmiddelopløsning. Monter værktøjet igen.
	Slidte eller knækkede bag- eller forlejer i motoren.	Udskift de slidte eller ødelagte lejer.
	Benyttes vakuummaskiner, kan der opstå et for stort vakuum ved pudsning/slibning af en plan overflade, hvilket får sålen til at klæbe til den pudsende/slibende overflade.	Benyttes CV-maskiner, skal et undertryk via udsugningssystemet reduceres, og/eller der skal anbringes ekstra spændeskive(r) på sålen.
