Deklaracja zgodnościMirka Ltd.FI-66850 Jeppo, Finlandiaoświadcza, pod rygorem pełnej odpowiedzialności, że Szlifierko-polerka Obrotowa o prędkości 3 000 obr./min i stopie 77 mm (3"), (patrz „Tabele konfiguracji i specyfikacji produktu“ – tabela dotycząca danego modelu), której dotyczy niniejsza deklaracja, jest zgodna z wymaganiami poniższych standardów oraz innych dokumentów normatywnych: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009zgodnie z przepisami dyrektyw 2006/42/WE.
Jeppo 04.06.2020	MIRKA
Miejsce i data wydania Firma	Stefan Sjöberg, Dyrektor Generalny
Instrukcje dla operatorówZawiera następujące rozdziały: Przeczytaj i zastosuj,Właściwe użytkowanie narzędzia, Stanowiska robocze,Wprowadzenie narzędzia do użytku, Instrukcja obsługi, Tabele konfiguracji i specyfikacji produktu, Rysunek złożeniowy,Wykaz części, Części zamienne, Rozwiązywanie problemów.		Ważne!Przed przystąpieniem domontażu, użytkowania,serwisowania lub naprawynarzędzia, należy zapoznać się zniniejszą instrukcją. Przechowujinstrukcję w bezpiecznym, łatwodostępnym miejscu i zachowaj jądo wykorzystania w przyszłości.
Producent/DystrybutorMirka Ltd.66850 Jeppo FinlandiaTel.: + 358 20 760 2111	Wymagane środki ochrony osobistejOkulary ochronne Maski oddechoweRękawice ochronne Ochronniki słuchu

OSTRZEŻENIE!

Podczas eksploatacji urządzenia zawsze korzystaj ze środków ochrony osobistej, zgodnie z dostarczoną przez producenta instrukcją oraz przepisami obowiązującymi w kraju użytkowania.

• Nie korzystaj z elektronarzędzia, jeśli jesteś zmęczony lub jeśli jesteś pod wpływem środków odurzających, alkoholu lub leków.
• Zapoznaj się z kartą charakterystyki materiału (MSDS) dla danej powierzchni roboczej.
• Podczas użytkowania urządzenia korzystaj z możliwości odprowadzania pyłu. Funkcja odprowadzania pyłu pozwala zredukować stężenie niebezpiecznego pyłu.
• Nie staraj się sięgać zbyt daleko. Noś odpowiednie obuwie i nie ryzykuj utraty równowagi.
• Nie zakładaj lużnych elementów garderoby ani biżuterii. Trzymaj włosy, ubranie i rękawice z dala od ruchomych elementów urządzenia. Luźne ubrania, biżuteria lub długie włosy mogą zostać wkręcone w ruchome elementy urządzenia.
• W przypadku pojawienia się dolegliwości fizycznych w okolicy dłoni lub nadgarstka zaprzestań pracy i zasięgnij opinii lekarza. Kontuzje dłoni, nadgarstka lub przedramienia mogą być wynikiem wykonywania jednostajnej pracy, jednostajnych ruchów oraz nadmiernego narażenia na drgania.
• Nie korzystaj z elektronarzędzi w środowiskach, w których istnieje zagrożenie wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłu.
• Narzędzie nie jest zaizolowane elektrycznie. Przed rozpoczęciem działania upewnij się, że w obszarze pracy nie ma żadnych elementów będących pod napięciem, elementów instalacji gazowej itp.

UWAGA!

• Zabezpiecz urządzenie przed przypadkowym uruchomieniem.
• Przed podłączeniem elektronarzędzia do dopływu powietrza zdejmij klucz do mocowania tarczy ściernej.
• Miejsce pracy musi być czyste i prawidłowo oświetlone.
• Za każdym razem upewnij się, że obrabiany materiał jest stabilny i nie porusza się.
• Przed wymianą warstwy ściernej zawsze odłączaj narzędzie od dopływu powietrza.

Dodatkowe ostrzeżenia dot. bezpieczeństwa

• Przed przystąpieniem do użytkowania narzędzia należy zapoznać się z pełną treścią niniejszej instrukcji. Każdy użytkownik musi zostać w pełni przeszkolony w zakresie eksploatacji i bezpieczeństwa użytkowania narzędzia.
• Wszelkie czynności konserwacyjne mogą wykonywać wyłącznie odpowiednio przeszkoleni specjaliści. W razie potrzeby serwisowania narzędzia, skontaktuj się z autoryzowanym punktem serwisowym firmy Mirka!
• Zawsze korzystaj z wymaganych środków ochrony osobistej (patrz „Ostrzeżenia”).
• Operator narzędzia musi stać w stabilnej pozycji, narzędzie powinno być trzymane pewnie a stopy powinny opierać się na twardym podłożu.
• Za każdym razem upewnij się, że obrabiany materiał jest stabilny i nie porusza się.
• Regularnie sprawdzaj narzędzie, talerz oporowy, wąż oraz mocowania pod kątem ewentualnych oznak zużycia.
• Podczas pracy z elektronarzędziem zawsze miej na uwadze swoje bezpieczeństwo. Nigdy nie przenoś, nie przechowuj ani nie pozostawiaj elektronarzędzia bez nadzoru, jeśli jest ono podłączone do dopływu powietrza.
• Worek na pył powinien być codziennie czyszczony lub wymieniany. Pył jest wysoce łatwopalny.
  Czyszczenie lub wymiana worka na pył wpływa na optymalizację działania urządzenia.
• Nie dopuszczaj do przekroczenia maksymalnego rekomendowanego poziomu ciśnienia powietrza, tj. 6,2 bara (90 psig).
• Należy zwrócić szczególną uwagę, aby ubranie, włosy, sznurowadła, ścierki itp. nie wpłatały się w ruchome części urządzenia.
• Przy włączonym elektronarzędziu, trzymaj ręce w bezpiecznej odległości od talerza obrotowego.
• Jeżeli narzędzie wydaję się nie działać poprawnie, należy natychmiast przerwać pracę i skontaktować się z serwisem w celu dokonania naprawy.
• Przed wymianą warstwy ściernej zawsze odłączaj narzędzie od dopływu powietrza. Należy zwrócić uwagę, aby materiał ścierny został przymocowany/wycentrowany równo z krawędziami talerza oporowego.

Przeczytaj i zastosuj

1) Ogólne przepisy dotyczące bezpieczeństwa i higieny pracy (Część 1910, OSHA 2206), wydane przez : Superintendent of Documents, Government Printing Office, Washington DC 20402.
2) Kodeks bezpieczeństwa dla przenośnych narzędzi pneumatycznych (ANSI B186.1) wydany przez: American National Standards Institute, Inc., 1430 Broadway, New York, New York 10018.
3) Centralne przepisy rządowe oraz przepisy lokalne.

Właściwe użytkowanie narzędzia

Narzędzie zostało zaprojektowane do obróbki wszystkich rodzajów materiału tj. metali, drewna, kamienia, tworzyw sztucznych itp. przy wykorzystaniu opracowanych do tego celu materiałów ściernych. Nie używaj narzędzia do celów innych niż wyszczególnione bez konsultacji z producentem lub autoryzowanym dystrybutorem. Nie używaj podkładek, których prędkość robocza jest mniejsza niż 3 000 obr./min.

Stanowiska robocze

Narzędzie wymaga sterowania ręcznego. Podczas pracy z urządzeniem zaleca się stać stabilnie na twardym podłożu. Maszynę można obsługiwać w każdej pozycji, jednak przed każdym uruchomieniem operator powinien ustawić się w stabilnej pozycji i mocno uchwycić urządzenie, będąc świadomym ryzyka wystąpienia reakcji momentu obrotowego. Patrz rozdział „Instrukcja obsługi”.

Wprowadzenie narzędzia do użytku

Podczas pracy narzędzia przy maksymalnym obniżeniu dźwigni, należy zapewnić nawiew czystego, naolejonego powietrza bezpośrednio do łącznika i przewodu powietrza, które zapewni mu miarowe ciśnienie 6,2 bara (90 psig). Zaleca się stosowanie zatwierdzonego przewodu powietrza o wymiarach 10 mm (3/8 cala) x 8 m (25 stóp) Zaleca się podłączyć narzędzie do urządzenia doprowadzającego powietrze w sposób pokazany na Rys. 1. Nie należy podłącać narzędzia do systemu doprowadzającego powietrze, nie mając swobodnego dostępu do zaworu zamykającego. Nawiewane powietrze powinno być naolejone. Zaleca się użycie filtra powietrza, regulatora oraz smarownicy (FRL) zgodnie z Rys. 1, w celu zapewnienia dopływu do narzędzia czystego, naolejonego powietrza pod odpowiednim ciśnieniem. Szczegóły dotyczące niniejszego wyposażenia można uzyskać u lokalnego dystrybutora. W przypadku braku takiego systemu, narzędzie powinno być naolejane ręcznie. W tym celu należy odłączyć przewód powietrza i zaaplikować na wlocie węża od 2 do 3 kropli odpowiedniego oleju do silników pneumatycznych, takiego jak na przykład Fuji Kosan FK-20, Mobil ALMO 525 lub Shell TORCULA® 32. Następnie należy ponownie podłączyć narzędzie do dopływu powietrza i włączając je na kilka sekund na niskie obroty pozwolić, aby powietrze rozprowadziło olej. W przypadku częstej eksploatacji, urządzenie należy naolejać codziennie lub wówczas, gdy traci ono na mocy. Podczas pracy narzędzia zaleca się utrzymywanie ciśnienia powietrza na poziomie 6,2 bara (90 psig). Narzędzie może pracować przy niskich wartościach ciśnienia dostarczanego powietrza, jednak nigdy nie powinno ono przekraczać 6,2 bara (90 psig).

Instrukcja obsługi

1) Przed rozpoczęciem pracy z narzędziem uważnie przeczytaj instrukcję. Każdy użytkownik musi zostać w pełni przeszkolony w zakresie eksploatacji narzędzia oraz musi znać przedstawione w podręczniku zasady bezpieczeństwa. Wszystkie czynności serwisowe i naprawcze powinny być wykonywane przez przeszkolony do tego celu personel.
2) Upewnij się, że urządzenie jest odłączone od systemu dostarczającego powietrze. Wybierz odpowiedni materiał

ścierny i przymocuj go do podkładki. Ostrożnie wycentruj materiał ścierny na krążku.
3) Podczas pracy z narzędziem zawsze korzystaj z wymaganych akcesoriów ochronnych.
4) Przed włączeniem urządzenia i rozpoczęciem pracy przystaw narzędzie do obrabianego materiału. Przed wyłączeniem urządzenia upewnij się, że jest ono odsunięte od obrabianego materiału. Takie podejście zapobiegnie powstawaniu łóbień związanych z nadmierna prędkością działania materiału ściernego.
5) Przed zdjęciem, regulacją lub dopasowaniem podkładki oraz krążków ściernych, zawsze odłączaj dopływ powietrza od urządzenia.
6) Podczas pracy przyjmuj stabilną pozycję i mocno trzymaj urządzenie, mając na uwadze ryzyko wystąpienia reakcji momentu obrotowego.
7) Używaj jedynie zatwierdzonych części zamiennych.
8) Upewnij się, że obrabiany materiał jest stabilny i nie porusza się.
9) Regularnie sprawdzaj przewody i łączniki pod kątem zużycia. Nie przenoś narzędzia trzymając je za przewód; nie wolno dopuścić do uruchomienia narzędzia podczas przenoszenia go przy podłączonym systemie doprowadzania powietrza.
10) Nie dopuszczaj do przekroczenia maksymalnego rekomendowanego poziomu ciśnienia powietrza. Korzystaj ze środków ochrony osobistej zgodnie z zaleceniami.
11) Narzędzie nie jest zaizolowane. Nie używaj narzędzia w miejscach, gdzie istnieje ryzyko kontaktu z elementami będącymi pod napięciem, rurami z gazem i/lub wodociągami. Przed rozpoczęciem operacji, sprawdź miejsce wykonywania pracy.
12) Należy zwrócić szczególną uwagę, aby ubranie, włosy, sznurowadła czy też ścierki nie wpłatały się w ruchome części urządzenia. W przypadku wplątania się w/w przedmiotów w ruchome komponenty, maszyna może zostać przyciągnięta w kierunku ciała użytkownika, co może nieść ze sobą ryzyko poważnego urazu.
13) Trzymaj ręce w bezpiecznej odległości od obracającej się podkładki.
14) Jeżeli narzędzie wydaje się nie działać poprawnie, należy natychmiast przerwać pracę i skontaktować się z serwisem w celu dokonania naprawy.
15) Nie dopuszczaj do swobodnego działania urządzenia bez podjęcia środków ostrożności względem ochrony osób lub przedmiotów przed oderwaniem się podkładki lub materiału ściernego.


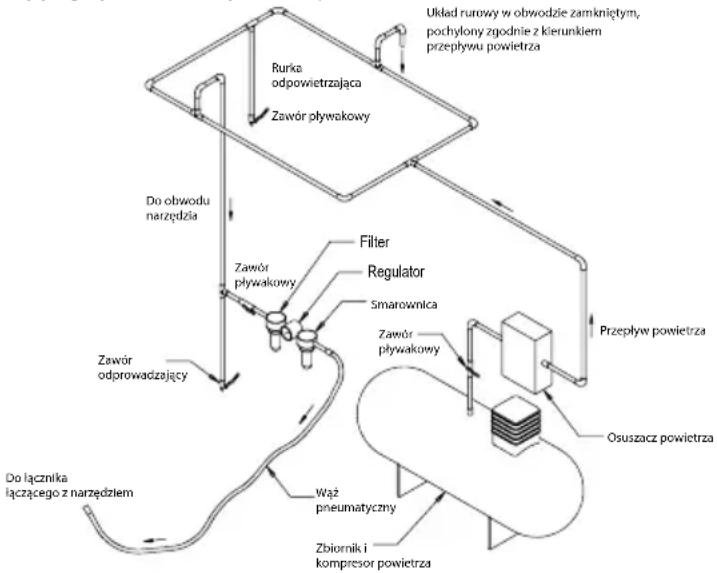

Rys. 1

Dane techniczne

Mirka® RPS 300CV
Rekomendowany dopływ powietrza Minimalny rozmiar 10 mm 3/8 in
Rekomendowana maksymalna długość węża 8 meters 25 feet
Ciśnienie powietrza - Maksymalne ciśnienie robocze 6.2 bar 90 psig
Ciśnienie powietrza - Rekomendowane minimum nie dotyczy

Konfiguracja i specyfikacje produktu: Mirka RPS 300CV 3000 obr./min

Rodzaj od-sysania próżnio-wego	Rozmiar podkładki mm (cale)	Numer modelu	Waga produktu netto w kg (w funtach)	Wyso-kość w mm (ca-lach)	Dłu-gość w mm (w calach)	Moc (KM)	Zużycie powietrza l/min (stopy sześcienne/min)	*Po-ziom hałasu dBA	*Poziom drgań m/s ^2	*Niepew-ność pomiaru K m/s ^2
Central Vacuum (centralne odsysanie pyłu)	77 mm (3 cale)	RPS 300CV	0,63 (1,37)	89,0 (3,50)	186,2 (7,30)	209 (0,28)	481 (17) 78	5 2,86 0,78
Pomiar hałasu został przeprowadzony zgodnie z wymogami standardu EN ISO 15744:2008 dotyczącego sterowanych ręcznie narzędzi z napędem nieelektrycznym – pomiar hałasu – metoda techniczna (klasa 2) oraz normy EN ISO 11203:2009 dotyczącej akustyki – Hałas emitowany przez maszyny i urządzenia – Wyznaczanie poziomów ciśnienia akustycznego emisji na stanowisku pracy i w innych określonych miejscach na podstawie poziomu mocy akustycznej.Pomiar drgań został przeprowadzony zgodnie z wymogami normy EN ISO 28927-3 narzędzia z napędem – Metody badawcze określenia emisji drgań – Część 3: Polerki oraz szlifierki rotacyjne, orbitalne i orbitalne specjalne.

Dane specyfikacji technicznych mogą ulec zmianie bez wcześniejjszego powiadomienia.

*Wartości podane w tabeli pochodzą z testów laboratoryjnych przeprowadzonych zgodnie z podanymi kodami i standardami i nie stanowią materiału, pozwalającego na dokonanie miarodajnej oceny ryzyka. Wartości zanotowane w miejscu pracy mogą być wyższe niż wartości deklarowane. Faktyczne wartości oraz ryzyko związane z zagrożeniem dla operatora różnią się w zależności od danej sytuacji. Ma na nie wpływ otaczające środowisko, sposób pracy, rodzaj obrabianego materiału, organizacja stanowiska pracy, jak również czas, w którym użytkownik ma kontakt z urządzeniem, a także jego kondycja fizyczna. Mirka Ltd. nie ponosi odpowiedzialności za konsekwencje stosowania wartości deklarowanych, zamiast faktycznych wartości wystawienia użytkownika na działanie szkodliwych czynników określonych w indywidualnej analizie ryzyka.

Dodatkowe informacje na temat bezpieczeństwa i higieny pracy można uzyskać na następujących stronach internetowych: https://osha.europa.eu/en (Europe) http://www.osha.gov (USA)

Rozwiązywanie problemów

Objawy Możliwa przyczyna Rozwiązanie
Niska moc i/lub niska prędkość bez obciążenia.	Zbyt niskie ciśnienie pneumatyczne. Sprawdź ciśnienie w instalacji doprowadzającej powietrze do narzędzia, pozostawiając urządzenie włączone i działające bez obciążenia. Ciśnienie powinno wynosić 6,2 bara (90 psig/620 kPa).
	Zapchany tłumik/tłumiki. W celu usunięcia	zanieczyszczeń i niedrożności tłumika, można go przepłukiwać odpowiednim płynem czyszczącym. Jeśli tłumika nie można wyczyścić, należy go wymienić.
	Zatkane światło wlotu powietrza. Przeczyść	światło wlotu powietrza odpowiednim środkiem czyszczącym. Jeśli światła wlotu nie można wyczyścić, należy je wymienić.
	Łopatka lub łopatki wirnika uległy zużyciu lub zniszczeniu.	Zamontuj kompletny zestaw łopatek (dla zapewnienie optymalnego działania, wymienione muszą zostać wszystkie łopatki). Nasmaruj wszystkie łopatki dobrej jakości olejem do narzędzi pneumatycznych.
	Wewnętrzny przeciek powietrza w obudowie silnika, które wynikiem jest wyższe niż zwykle zużycie powietrza i mniejsza niż zwykle prędkość obrotowa.	Sprawdź umiejscowienie silnika i zamocowanie pierścienia mocującego. Upewnij się, że nie został uszkodzony o-ring w wyżlobieniu pierścienia mocującego. Wyjmij silnik i przeprowadź jego ponowny montaż.
	Zużyte części silnika. Przeprowadź przegląd	silnika. Skontaktuj się z autoryzowanym centrum serwisowym firmy Mirka.
	Zużyte lub zniszczone wrzeciona łoży- skowane.	Uszkodzone lub zużyte łożyska podlegają wymianie.
Przeciek powietrza w regulatorze prędkości i/lub trzpieniu zaworu.	Zanieczyszczona, zniszczona lub wygięta sprężyna zaworu, zawór lub gniazdo zaworu.	Wszystkie zużyte lub zniszczone części należy zdemontować, sprawdzić i wymienić.
Drgania/szarpanie	Żle dobrana podkładka. Korzystaj wyłącznie	podkładek o rozmiarze i wadze przeznaczonej do użytku z tą maszyną.
	Dodatkowe wykorzystanie przekładki lub innego materiału.	Korzystaj wyłącznie z przekładek i materiałów ściernych przeznaczonych do użytku z tą maszyną. Nie podłączaj do talerza oporowego żadnego produktu, który nie został przeznaczony do użytku z niniejszym narzędziem.
	Nieprawidłowe smarowanie lub nagromadzenie zanieczyszczeń.	Zdemontuj narzędzie i przeczyść części odpowiednim środkiem czyszczącym. Przeprowadź ponowny montaż narzędzia.
	Zużyte lub zniszczone tylne lub przednie łożysko(a).	Uszkodzone lub zużyte łożyska podlegają wymianie.
	W przypadku urządzeń wyposażonych w instalację próżniowego odsysania pyłu, zdarza się, że podczas szlifowania piaskich powierzchni zbyt duża moc odsysania powoduje przytwierdzenie nakładki szlifierskiej do szlifowanej powierzchni.	W przypadku urządzeń CV (z centralnym systemem odsysania pyłu), zmniejsz moc regulując instalację odsysania próżniowego i/lub podłoż dodatkową podkładkę(i) pod talerz.
