MANUAL DE UTILIZADOR RPS 300CV Mirka

pt Instruções de operação 92-95

ro Instructiuni de operare.... 96-99

Declaração de conformidade

Mirka Ltd.

FI-66850 Jeppo, Finlândia

declaramos, por nossa exclusiva responsabilidade, que o produto Politriz e lixadeira rotativa de 3.000 rpm e 77 mm (consulte a tabela

"Configurações/Especificações do produto" sobre o modelo específico) ao qual esta declaração se refere está em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s): EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 em conformidade com os regulamentos 2006/42/CE.

Jeppo 04.06.2020

MIRKA

Local e data da emissão Empresa Stefan Sjöberg, CEO

Instruções do operador

Inclui – Leia e cumpra, Uso adequado da ferramenta, Estações de trabalho, Colocação da ferramenta em serviço, Instruções de operação, Tabelas Configurações/ Especificações do produto, Página de peças, Lista de peças, Kits de peças sobressalentes, Guia de solução de problemas

Importante

Leia estas instruções com atenção antes de instalar, operar, realizar manutenção ou reparar esta ferramenta. Guarde estas instruções em um local seguro de fácil acesso.

C€

Fabricante/fornecedor

Mirka Ltd.

66850 Jeppo Finlândia

Tel: [phone]

Equipamento de segurança individual exigido

Óculos de segurança Máscaras de respiração

Luvas de segurança Proteção auricular

ATENÇÃO

Use sempre equipamento de proteção individual, exigido de acordo com as instruções do fabricante e da legislação local, quando usar a ferramenta.

• Não utilize uma ferramenta elétrica se estiver cansado ou sob a influência de drogas, álcool ou medicamentos.
• Leia a Folha de Segurança do Material para a superfície de trabalho.
• Use a ferramenta com um sistema de extração de poeira. Uma unidade adequada à extração de poeira reduzirá a poeira perigosa.
• Não trabalhe com o corpo esticado. Mantenha a base e o equilíbrio adequados.
• Não use roupas excessivamente largas ou joias. Mantenha seu cabelo, roupas e luvas longe das partes móveis da máquina. Roupas largas, joias ou cabelos longos podem ser presos por estas partes móveis.
• Se sentir algum desconforto na mão/punho, pare de trabalhar e procure orientação médica. Lesões nos pulsos, mãos e braços podem ser resultados de movimento de trabalho repetitivo e superexposição a vibrações.
• Não opere ferramentas elétricas em ambientes explosivos, como na presença de líquidos, gases ou poeira inflamáveis.
• A ferramenta não é isolada eletricamente. Verifique a área de trabalho contra eletricidade, tubos de gás, etc. antes da operação.

! CUIDADO

• Previna o acionamento não intencional.
• Retire a chave antes de ligar a ferramenta no suprimento de ar.
• Mantenha a área de trabalho limpa bem iluminada.
• Certifique-se de que a peça de trabalho a ser lixada está bem fixada.
• Antes de trocar de abrasivo, sempre desconecte do suprimento de ar.

Precauções de segurança adicionais

• Leia todas as instruções antes de usar esta ferramenta. Todos os operadores devem ser treinados para seu uso e ter conhecimento destas regras de segurança.
• Todas as tarefas de manutenção devem ser executadas por pessoal treinado uma central de serviço autorizada da Mirka!
• Sempre use equipamento de segurança requerido (veja os avisos).
• O operador deve em todo momento manter uma posição segura e estar apoiado em solo firme.
• Assegure-se sempre de que o material a ser lixado está bem fixado.
• Verifique regularmente a ferramenta, suporte, mangueiras e fixações com relação ao desgaste.
• Sempre tenha cuidado com a segurança no trabalho; nunca carregue, armazene ou deixe a ferramenta sozinha com
  o suprimento de ar conectado.
• O saco coletor de poeira do aspirador de poeira deve ser limpo ou substituído diariamente. A poeira pode ser altamente combustível. A limpeza ou substituição do saco garantirão que o aparelho funcione de forma ideal.
• Não exceda a pressão de ar máxima recomendada de 6,2 bar (90 psig).
• Tome cuidado para que as partes móveis da ferramenta não encostem, alcancem, toquem, em roupas, gravatas, cabelos, panos de limpeza, etc.
• Mantenha as mãos longe do suporte de disco durante o uso.
• Se a ferramenta apresentar mal funcionamento, suspenda o uso imediatamente e providencie reparo.
• Sempre desconecte o suprimento de ar antes de substituir o abrasivo. Tenha cuidado para fixar apropriadamente e centralizado o abrasivo ao suporte do disco. Instr

Instruções originais

Leia e cumpra

1) Regulamentações gerais sobre segurança e saúde no setor, Parte 1910, OSHA 2206, disponível em: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Código de segurança para ferramentas pneumáticas portáteis, ANSI B186.1, disponível em: American National Standards Institute, Inc.; 1430 Broadway, New York, New York 10018.
3) Regulamentações estaduais e locais.

Uso adequado da ferramenta

Esta ferramenta foi projetada para ser usada em todos os tipos de materiais, ou seja, metais, madeira, pedra, plástico, etc., usando um abrasivo destinado para esta finalidade. Não use esta ferramenta para nenhuma outra finalidade além da especificada sem consultar o fabricante ou o fornecedor autorizado do fabricante. Não use suportes de apoio que tenham uma velocidade operacional inferior a 3.000 rpm de velocidade livre.

Estações de trabalho

A ferramenta destina-se a ser operada como uma ferramenta portátil. É sempre recomendado que a ferramenta seja usada sobre uma estrutura sólida. Ela pode ser utilizada em qualquer posição, mas antes do uso, o operador deve estar em uma posição segura com uma empunhadura e base firmes, e estar ciente de que a ferramenta pode desenvolver uma reação ao torque. Consulte a seção “Instruções de operação”.

Colocação da ferramenta em serviço

Use um suprimento de ar lubrificado limpo que fornecerá uma pressão de ar mensurada na ferramenta de 6,2 bar (90 psig) quando a ferramenta estiver sendo utilizada com a alavanca totalmente pressionada. Recomenda-se o uso de uma linha de ar aprovada de, no máximo, 10 mm (3/8 pol.) x 8 m (25 pés). Recomenda-se que a ferramenta esteja conectada ao suprimento de ar conforme mostrado na Figura 1.

Não conecte a ferramenta ao sistema de linha de ar sem incorporar uma válvula de corte de ar fácil de acessar e operar.

O suprimento de ar deve ser lubrificado. Recomenda-se enfaticamente que um filtro de ar, regulador e lubrificante (Filter, Regulator and Lubricator, FRL) seja usado conforme mostrado na Figura 1, já que fornecerá ar limpo e lubrificado na pressão correta para a ferramenta. Os detalhes desse equipamento podem ser obtidos junto ao fornecedor. Se esse equipamento não for usado, então a ferramenta deverá ser lubrificada manualmente.

Para lubrificar manualmente a ferramenta, desconecte a linha de ar e coloque 2 a 3 gotas de óleo lubrificante adequado para motor pneumático, como Fuji Kosan FK-20, Mobil ALMO 525 ou Shell TORCULA® 32, na extremidade da mangueira (entrada) da máquina. Reconecte a ferramenta ao suprimento de ar e coloque a ferramenta a trabalhar lentamente por alguns segundos para permitir que o ar circule o óleo. Se a ferramenta for usada com frequência, lubrifique-a diariamente, ou lubrifique se a ferramenta começar a apresentar lentidão ou perder força.

Recomenda-se que a pressão de ar na ferramenta seja de 6,2 bar (90 psig) enquanto a ferramenta estiver em funcionamento. A ferramenta pode ser colocada a trabalhar em pressões menores, mas nunca superiores a 6,2 bar (90 psig).

Instruções de operação

1) Leia todas as instruções antes de usar esta ferramenta. Todos os operadores devem estar totalmente treinados quanto ao uso e estar cientes destas regras de segurança. Toda a manutenção e os reparos devem ser realizados por uma equipe treinada.
2) Certifique-se de que a ferramenta esteja desconectada do suprimento de ar. Seleccione um abrasivo adequado e prenda-o no suporte de apoio. Cuide para centralizar o abrasivo no suporte de apoio.
3) Sempre use o equipamento de segurança exigido ao utilizar esta ferramenta.

4) Durante o lixamento, sempre coloque a ferramenta sobre a superfície de trabalho e, em seguida, ligue a ferramenta. Sempre retire a ferramenta da superfície de trabalho antes de desligar. Isso evitará o cinzelamento da superfície de trabalho devido ao excesso de velocidade do abrasivo.

5) Sempre desconecte o suprimento de ar da ferramenta antes de encaixar, ajustar ou remover o abrasivo ou o suporte de apoio.

6) Sempre adote uma base e/ou posição firme e esteja ciente da reação ao torque desenvolvida pela ferramenta.

7) Use somente peças sobressalentes corretas.

8) Sempre certifique-se de que o material a ser lixado esteja preso com firmeza para evitar sua movimentação.

9) Verifique regularmente se há desgaste na mangueira e nos encaixes. Não carregue a ferramenta pela mangueira; sempre tome cuidado para impedir que a ferramenta seja ligada ao transportar a ferramenta com o suprimento de ar conectado.

10) Não exceda a pressão de ar máxima recomendada. Use o equipamento de segurança conforme recomendado.

11) A ferramenta não é eletricamente isolada. Não use onde houver possibilidade de entrar em contato com eletricidade ativada, tubulações de gás, tubulações de água, etc. Verifique a área de trabalho antes da operação.

12) Tome cuidado para evitar o emaranhamento das peças móveis da ferramenta com roupas, gravatas, cabelo, panos de limpeza, etc. Se houver emaranhamento, isso fará com que o corpo seja puxado na direção do artigo de trabalho e das peças móveis da máquina. Isso pode ser muito perigoso.

13) Mantenha as mãos longe do suporte giratório durante o uso.

14) Se a ferramenta parecer estar funcionando de forma incorreta, pare de usá-la imediatamente e providencie a manutenção e o reparo.

15) Não permita que a ferramenta funcione em velocidade livre sem adotar precauções para proteger as pessoas ou os objetos, devido à perda do abrasivo ou suporte.


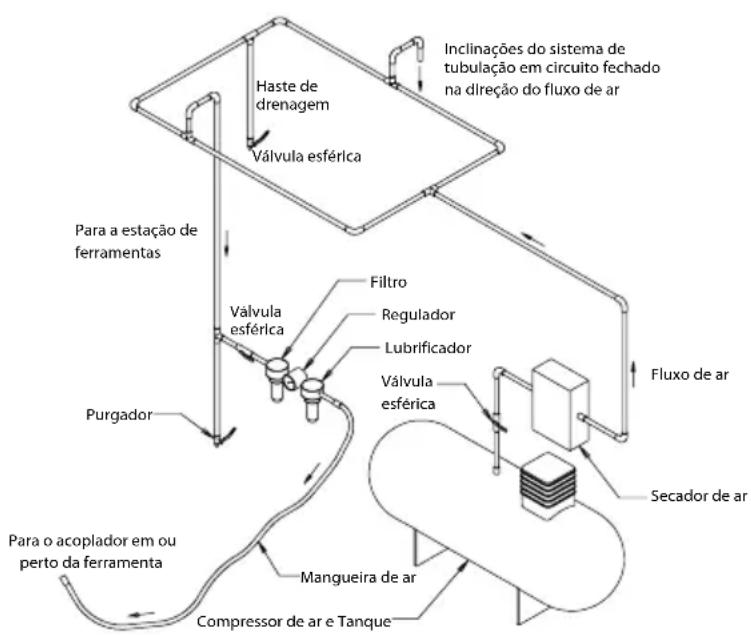

Figura 1

Dados técnicos

Mirka® RPS 300CV
Linha de ar recomendada Tamanho - Mínimo 10 mm 3/8 in
Máximo recomendado Comprimento da mangueira 8 meters 25 feet
Pressão de ar - Pressão máxima operacional 6.2 bar 90 psig
Pressão de ar - Mínimo recomendado ND

Configurações/Especificações do produto: Mirka RPS 300CV 3.000 rpm

Tipo de vácuo	Tamanho do suporte mm (pol.)	Número do modelo	Peso líquido do produto em kg (libras)	Altura em mm (pol.)	Com- primento em mm (pol.)	Watts de po-tência (hp)	Consumo de ar LPM (scfm)	*Nível de ruído dBA	*Nível de vibração m/s2	*Incerteza K m/s2
Vácuo central	77 mm (3 pol.)	RPS 300CV	0,63 (1,37)	89,0 (3,50)	186,2 (7,30)	209 (0,28)	481 (17) 78	5 2,86 0,78
O teste de ruído é realizado de acordo com a norma EN ISO 15744:2008 – Ferramentas portáteis não elétricas – Código de medição de ruído – Método de engenharia (categoria 2) e norma EN ISO 11203:2009 – Acústica – Ruído emitido por máquinas e equipamen-tos – Determinação dos níveis de pressão sonora de emissão em uma estação de trabalho e outras posições especificadas a partir do nível de potência sonora.O teste de vibração é realizado de acordo com a norma EN ISO 28927-3 – Ferramentas portáteis a motor – Método de teste para a avaliação da emissão de vibrações – Parte 3: Politrizes e lixadeiras orbitais giratórias e aleatórias.

As especificações estão sujeitas a alteração sem aviso prévio.

*Os valores apresentados na tabela são de testes de laboratório em conformidade com os códigos e padrões indicados e não são suficientes para a avaliação dos riscos. Os valores medidos em um local de trabalho específico poderão ser mais altos do que os valores declarados. Os valores de exposição real e a quantidade de risco ou dano vivenciado por um indivíduo são exclusivos de cada situação e dependem do ambiente ao redor, da forma como o indivíduo trabalha, do material específico sendo trabalhado, do desenho da estação de trabalho, assim como do tempo de exposição e da condição física do usuário. A Mirka Ltd. não pode ser responsabilizada pelas consequências do uso dos valores declarados em vez dos valores de exposição real para qualquer avaliação de riscos individuais.

Outras informações sobre saúde e segurança ocupacionais podem ser obtidas nos sites a seguir:

https://osha.europa.eu/en (Europa)

Guia de solução de problemas

Sintoma Possível causa	Solução
Baixa potência e/ou velocidade livre baixa.	Pressão de ar insuficiente. Verifique a pressão da linha de ar na entrada da ferramenta enquanto esta estiver funcionando em velocidade livre. Deve ser de 6,2 bar (90 psig/620 kPa).
	Silenciador(es) entupido(s). O silenciador pode ser limpo com uma solução de limpeza limpa e adequada até que todos os contaminantes e obstruções tenham sido removidos. Se não for possível limpar o silenciador adequadamente, substitua-o então.
	Filtro de entrada entupido. Limpe o filtro de entrada com uma solução de limpeza limpa e adequada. Se não for possível limpar o filtro, substitua-o.
	Uma ou mais ventoinhas desgastadas ou quebradas.	Instale um conjunto completo de ventoinhas novas (todas as ventoinhas devem ser substituídas visando à operação adequada). Cubra todas as ventoinhas com óleo para ferramentas pneumáticas de qualidade.
	Vazamento de ar interno no alojamento do motor indicado pelo consumo de ar maior do que o normal e pela velocidade mais lenta do que o normal.	Verifique se o alinhamento do motor e a conexão do anel de trava estão adequados. Verifique se o anel tórico na ranhura do anel de trava está danificado. Remova o conjunto do motor e reinstale o conjunto do motor.
	Peças do motor desgastadas. Vistorie o motor. Entre em contato com o Centro de manutenção autorizado da Mirka.
	Mancais dos fusos desgastados ou quebrados.	Substitua os mancais desgastados ou quebrados.
Vazamento de ar através do controle de velocidade e/ou haste da válvula.	Mola da válvula, válvula ou sede da válvula suja, quebrada ou empenada.	Desmonte, inspecione e substitua as peças desgastadas ou danificadas.
Vibração/operação irregular.	Suporte incorreto. Use somente tamanhos e pesos de suporte projetados para a máquina.
	Adição de suporte de interface ou outro material.	Use somente interfaces e/ou abrasivos projetados para a máquina. Não conecte nada ao suporte de apoio que não tenha sido especificamente projetado para ser usado com o suporte e a ferramenta.
	Lubrificação inadequada ou acúmulo de sedimentos estranhos.	Desmonte a ferramenta e limpe-a com uma solução de limpeza adequada. Monte novamente a ferramenta.
	Mancais do motor traseiros ou dianteiros desgastados ou quebrados.	Substitua os mancais desgastados ou quebrados.
	Para máquinas a vácuo, é possível que haja muito vácuo ao lixar em uma superfície plana, causando a aderência do suporte à superfície de lixamento.	Para máquinas CV, reduza o vácuo através do sistema a vácuo e/ou adicione arruelas extras ao suporte.
