LIETOŠANAS INSTRUKCIJA RPS 300CV Mirka

Atbilstības deklarācija

Mirka Ltd.

Fl-66850 Jeppo, Somija,

vienīgi uz savu atbildību apliecina, ka 77 mm (3 collu) 3 000 apgr./min rotācijas pulēšanas mašīna (konkrēto modeli skatiet tabulā "Izstrādājuma konfigurācija/tehniskie dati"), uz kuru attiecas šī deklarācija, atbilst šādu standartu vai citu normatīvo dokumentu prasībām: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009. Atbilstība ir noteikta saskaņā ar direktīvu 2006/42/EK.

Jeppo 04.06.2020

MIRKA

Izdošanas vieta un datums Uznēmums

Stefan Sjöberg, izpilddirektors

Ekspluatācijas noteikumi

Tajos ir ietverti: obligāti ievērojamie noteikumi, instrumenta pareiza lietošana, darba vietas, instrumenta ekspluatācijas sākšana, lietošanas norādījumi, izstrādājuma konfigurācija/tehniskie dati, rezerves daļu lapa;,rezerves daļu saraksts, pulēšanas mašīnas rezerves daļu komplekti, problēmu novēršanas pamācība.

Svarīgi!

Pirms instrumenta salikšanas, darbināšanas, apkopes vai labošanas rūpīgi izlasiet šo instrukciju. Glabājiet šo instrukciju drošā un viegli pieejamā vietā.

CE

Ražotājs/piegādātājs

Mirka Ltd.

66850 Jeppo Finland

Tālr: [phone]

Nepieciešamais personiskās drošības aizsargaprīkojums

izsadrilles Respiratori

Dzirdes aizsargierīces

BRĪDINĀJUMS

Izmantojot šo darbarīku, vienmēr lietojiet nepieciešamos individuālos aizsardzības līdzekļus saskaņa ar ražotāja norādījumiem un vietējiem/valsts standartiem.

• Neizmantojiet elektroinstrumentu, ja esat noguris vai narkotisko vielu, alkohola vai medikamentu iespaidā.
• Izlasiet Materiālu drošības datu lapu (MDDL) par apstrādājamo virsmu.
• Izmantojiet darbarīku ar puteklu atsūkšanu. Piemērota puteklu atsūkšanas sistēma samazinās bīstamo puteklu daudzumu.
• Nesniedzieties pārāk tālu. Vienmēr saglabājiet stabilu stāju un līdzsvaru.
• Nevalkājiet valīgu apgērbu vai rotaslietas. Sargiet savus matus, apgērbu un cimdus no kustīgajām detalām. Valīgs apgērbs, rotaslietas vai gari mati var iekerties kustīgajās detalās.
• Ja jūtat fizisku plaukstas/plaukstas locītavas diskomfortu, pārtrauciet darbu un vērsieties pēc medicīniskas palīdzības.
  Vienveidīgs darbs, kustības un pārmērīga pakļaušana vibrācijai var radīt plaukstas, plaukstas locītavas un rokas traumu.
• Nedarbiniet elektroinstrumentus sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu škidrumu, gāzu vai putekļu tuvumā.
• Darbarikam nav iestrādāta elektroizolācija. Pirms darbināšanas pārbaudiet, vai darba zonā neatrodas atklāts strāvas pieslēgums, gāzes caurules vai citi līdzīgi objekti.

!UZMANIBU

• Novërsiet neparedzëtu iedarbināšanu.
• Nonemiet paliktna atslēgu pirms pievienojat rīku gaisa padevei.
• Turiet darba zona tīru un labi apgaismotu.
• Vienmēr nodrošiniet, lai slīpējamā apstrādājamā detaļa būtu stingri nofiksēta.
• Vienmēr atvienojiet gaisa padevi pirms veicat slīpmateriāla nomainu.

Papildu brīdinājumi par drošību

• Pirms šī darbarika lietošanas izlasiet visus norādījumus. Visiem lietotājiem pilnīgi jāapgūst šī darbarika lietošana.
• Visas apkopes darbības ir jāveic atbilstoši apmācītiem darbiniekiem. Lai veiktu remontu, sazinieties ar pilnvarotu Mirka apkopes centru!
• Vienmēr lietojiet vajadzīgo drošības aprīkojumu (skat. brīdinājumus).
• Lietotājam vienmēr jāstāv stabili uz stingra pamata, cieši turot darbarīku.
• Vienmēr nodrošiniet, lai slīpējamā apstrādājamā detaļa būtu stingri nofiksēta.
• Regulāri pārbaudiet, vai darbarīks, atbalsta paliktnis, šlūtene un savienojumi nav nodiluši.
• Vienmër pârliecinieties par savu drošību darba vietā, nekad nepārnēsājiet, neglabājiet vai neatstājiet darbarīku nepieskatītu, ja tam pievienota gaisa padeve.
  • Vakuuma putekļu savācējmaiss ik dienas jāiztīra vai jānomaina. Putekļi var būt viegli uzliesmojoši. Iztīrot vai nomainot savācējmaisu, tiek nodrošināta arī optimāla darbarīka veiktspēja.
• Nepārsniedziet maksimālo ieteicamo 6,2 bāru (90 psig) gaisa spiedienu.
• Uzmanieties, lai nepieļautu apģērba, saišu, matu, tīrīšanas lupatiņu un citu līdzīgu objektu iekeršanos kustīgajās daļās.
• Lietošanas laikā netuviniet plaukstas rotējošajam paliktnim.
• Ja konstatējat darbarīka darbības traucējumus, nekavējoties pārtrauciet darbarīka lietošanu un nododiet to apkopei un remontam.
• Vienmēr atvienojiet gaisa padevi pirms veicat slīpmateriāla nomaiņu. Pārliecinieties, ka slīpmateriāls pienācīgi piestiprināts atbalsta paliktņa centrā.

Obligāti ievērojamie noteikumi

1. Vispārīgi nozares noteikumi par drošību un veselību, 1910. dāļa, OSHA 2206, kurus var iegūt šeit: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2. Pärnēsājamo pneimatisko instrumentu drošības kodekss, ANSI B186.1, kuru var iegūt šeit: American National Standards Institute, Inc., 1430 Broadway, New York, New York 10018.
3. Valsts un vietējie noteikumi.

Instrumenta pareiza lietošana

Šis instruments ir paredzēts jebkura veida materiālu, t. i., metāla, koka, akmens, plastmasas un citu materiālu apstrādei, izmantojot šim nolūkam paredzētu slīpmateriālu. Pirms izmantot instrumentu citam nolūkam, vispirms konsultējieties ar ražotāju vai ražotāja pilnvaroto izplatītāju. Nelietojiet atbalsta paliktņus, kuru darba ātrums tukšgaitā ir mazāks par 3000 apgr./min.

Darba vietas

Instrumentu ir paredzëts lietot kā rokas instrumentu. Lietojot instrumentu, ir ieteicams stāvēt uz stabilas virsmas. Instrumentu var lietot jebkurā pozīcijā, taču pirms darba sākšanas lietotājam ir jānostājas drošā pozīcijā, cieši jāsatver instruments, jāienem stabila stāja un jāsagatavojas slīpmašīnas radītā griezes momenta ietekmei. Skatiet sadalu “Lietošanas norādījumi”.

Instrumenta ekspluatācijas sākšana

Lietojiet tīru, iee||otu gaisa padeves avotu, kas, darbinot instrumentu ar pilnu jaudu, nodrošina instrumentā 6,2 bāru (90 psig) gaisa spiedienu (mērīto). Ieteicams izmantot apstiprinātu 10 mm (3/8 collas) gaisa vadu, kura garums nepārsniedz 8 m (25 pēdas). Instrumentu ieteicams pievienot gaisa padeves avotam, kā tas ir redzams 1. attēlā.

Pievienojot instrumentu gaisa vada sistēmai, noteikti uzstādiet viegli sasniedzamu un lietojamu gaisa padeves slēgvārstu. Gaisa padeves avots ir jāieello. Ir stingri ieteicams lietot gaisa filtru, regulatoru un ellotāju (FRL), kā tas ir redzams 1. attēlā, jo tādējādi rīkam tiek nodrošināta tīra un ieellota gaisa padeve, uzturot nepieciešamo spiedienu. Lai saņemtu papildinformāciju par šādu aprīkojumu, sazinieties ar piegādātāju. Ja šāds aprīkojums netiek lietots, instruments ir manuāli jāello.

Lai manuāli ieellotu instrumentu, atvienojiet gaisa vadu un iekārtas caurules savienotājā (ieplūdes atverē) iepiliniet 2 vai 3 pilienus piemērotas pneimatiskā motora ellas, piemēram,

Fuji Kosan FK-20, Mobil ALMO 525 vai Shell TORCULA® 32.

Atkārtoti pievienojiet instrumentu gaisa padeves avotam un dažas sekundes darbiniet instrumentu ar mazu darbības ātrumu, lai ar gaisa plūsmu izplatītu eļļu sistēmā. Ja instruments tiek bieži lietots, elļojiet to katru dienu vai tad, kad samazinās tā darbības ātrums vai pazeminās jauda.

Instrumenta darbības laikā ir ieteicams instrumentā nodrošināt 6,2 bāri (90 psig) gaisa spiedienu. Instrumentu var darbināt arī ar zemāku spiedienu, taču spiediens nekādā gadījumā nedrīkst pārsniegt 6,2 bāri (90 psig).

Lietošanas norādījumi

1. Pirms šī instrumenta lietošanas izlasiet visus norādījumus. Visiem lietotājiem ir pilnībā jāapgūst instrumenta lietošana un jāiepazīstas ar šiem drošības noteikumiem. Visas apkopes un remonta darbības ir jāveic atbilstoši apmācītiem darbiniekiem.

2. Pārliecinieties, ka instruments ir atvienots no gaisa padeves avota. Izvēlieties piemērotu slīpmateriālu un piestipriniet to pie atbalsta paliktņa. Piestipriniet slīpmateriālu atbalsta paliktņa vidū.

3. Strādājot ar instrumentu, noteikti lietojiet nepieciešamo aizsargaprīkojumu.

4. Slīpējot iedarbiniet instrumentu tikai pēc tam, kad tas ir atbalstīts pret apstrādājamo virsmu. Pirms instrumenta apturēšanas noteikti noņemiet to no apstrādājamās virsmas. Tādējādi tiks novērsta virsmas saskrāpēšana slīpmateriāla pārmērīgi liela griešanās ātruma ietekmē.

5. Pirms slīpmateriāla vai atbalsta paliktņa uzstādīšanas, regulēšanas vai nonemšanas noteikti atvienojiet gaisa padevi no instrumenta.

6. Vienmēr ienemiet stabilu stāju un/vai pozīciju un sagatavojieties instrumenta radītā griezes momenta ietekmei.

7. Lietojiet tikai atbilstošas rezerves daļas.

8. Vienmēr nodrošiniet, lai slīpējamais materiāls būtu cieši nostiprināts un nekustētos.

9. Regulāri pārbaudiet, vai šlūtene un savienojumi nav nodiluši. Nesot instrumentu, nesatveriet to aiz šlūtenes, un, ja instrumentam ir pievienots gaisa padeves avots, uzmanieties, lai neiedarbinātu instrumentu.

10. Nepārsniedziet maksimālo ieteicamo gaisa spiedienu. Lietojiet aizsargaprīkojumu saskaņā ar ieteikumiem.

11. Instrumentam nav elektroizolācijas. Nelietojiet instrumentu, ja tas var saskarties ar spriegumam pieslēgtiem vadiem, gāzes caurulēm, ūdens caurulēm un citiem līdzīgiem objektiem. Pirms instrumenta lietošanas pārbaudiet darba zonu.

12. Uzmanieties, lai nepieļautu apgērba, saišu, matu, tīrīšanas lupatiņu un citu līdzīgu objektu iekeršanos kustīgajās daļās. lekeršanās izraisa ķermeņa paraušanu apstrādātā objekta un instrumenta kustīgo daļu virzienā, radot nopietnu apdraudējumu.

13. Lietošanas laikā netuviniet rokas rotējošajam paliktnim.

14. Ja konstatējat instrumenta darbības traucējumus, nekavējoties pārtrauciet instrumenta lietošanu un nododiet to apkopes un remonta veikšanai.

15. Nedarbiniet instrumentu tukšgaitā, ja nav veikti nepieciešamie piesardzības pasākumi personu vai objektu aizsardzībai pret aizmestu slīpmateriālu vai paliktni.

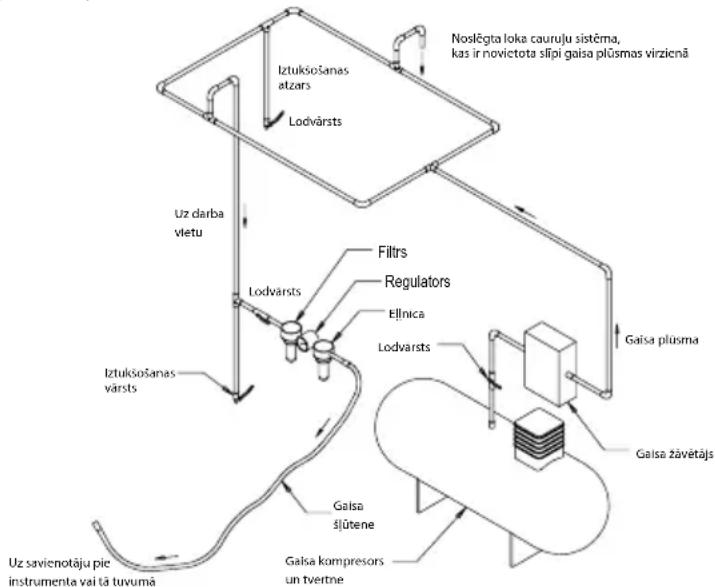


1. attēls

Tehniskie dati

Mirka® RPS 300CV
leteicamais gaisa vada lielums (minimālais 10 mm 3/8 in
leteicamais maksimālais šlūtenes garums 8 meters 25 feet
Gaisa spiediens - Maksimālais darba spiediens 6.2 bar 90 psig
Gaisa spiediens - leteicamais minimālais spiediens nav

Izstrādājuma konfigurācija/tehniskie dati: Mirka RPS 300CV 3,000 apgr.

Vaku-uma avota veids	Paliktņa izmērs (mm (collas)	Modeļa numurs	Izstrā-dājuma tīrsvars kg (mārci-ņas)	Augstums (mm (collas))	Ga-rums (mm (col-las))	Jauda (vati (ZS))	Gaisa pa-tēriņš l/min (standarta kubikpē-das/min)	*Trok-šņa līme-nis (dBA)	*Vib-rācijas līmenis (m/s2)	*Nepre-cizitātes vērtī-ba K (m/s2)
Centrālais vakuuma avots	77 mm (3 collas)	RPS 300CV	0,63 (1,37)	89,0 (3,50)	186,2 (7,30)	209 (0,28)	481 (17) 78	5 2,86 0,78
Trokšņu līmeņa pārbaude ir veikta atbilstoši standartam EN ISO 15744:2008 — Rokas pārnēsājamie mehāniskās piedziņas darbarīki — Trokšņa mērišanas kodekss — Inženiermetode (2. klase) un standartu EN ISO 11203:2009 Akustika — Mašīnu un iekārtu emitētais troksnis — Skaņas emisijas spiediena līmeņu noteikšana darba vietā un citās norādītās vietās no skaņas jaudas līmeņa.Vibrāciju pārbaude ir veikta atbilstoši standartam EN ISO 28927-3 — Ar piedziņu aprīkotie portatīvie rokturamie darbarīki — Testēšanas metodes vibrāciju emisijas novērtēšanai. 3. daļa: pulēšanas ripas un rotācijas, orbitālās un ekscentra orbitālās slīpmašīnas.

Tehniskie dati var tikt mainīti bez iepriekšēja brīdinājuma.

* Tabulā norādītās vērtības ir iegūtas, laboratorijas apstākļos veicot pārbaudes saskaņā ar norādītajiem kodeksiem un standartiem, tāpēc ar tām nepietiek riska novērtēšanai. Konkrētā darba vietā veikto mērījumu vērtības var būt lielākas par norādītajām vērtībām. Faktiskās iedarbības vērtības un riska vai kaitējuma līmenis, kuram tiek pakļauta persona, katrā situācijā ir atšķirīgi un ir atkarīgi no apkārtējās vides, personas rīcības, apstrādājamā materiāla, darba vietas iekārtojuma, kā arī lietotāja fiziskā stāvokļa un tā, cik ilgi lietotājs ir pakļauts troksnim un vibrācijai. Uzņēmums Mirka Ltd. neuzņemas atbildību par sekām, ko var izraisīt jebkurš personas riska novērtējums, kas ir veikts, pamatojoties uz norādītajām vērtībām, nevis faktiskajām iedarbības vērtībām.

Papildinformāciju par arodveselību un drošību var iegūt tālāk norādītajās vietnēs. https://osha.europa.eu/en (Eiropa) http://www.osha.gov (ASV)

Problēmu novēršanas pamācība

Problēma lespējamais	cēlonis Risinājums
Maza jauda un/vai mazs darbības ātrums tukšgaitā.	Nepietiekams gaisa spiediens. Pārbaudiet ga	gaisa spiedienu pie pulēšanas mašīnas ieplūdes atveres, darbinot instrumentu tukšgaitā. Spiedienam ir jābūt 6,2 bāri (90 psig/620 kPa).
	Nosprostoti skaņas slāpētāji. Skaņas slāpētāju var skalot ar tīra piemērota tīrīšanas līdzekļa pretplūsmu, līdz iztīrīti visi netīrumi un novērsts aizsprostojums. Ja skaņas slāpētāju nevar atbilstoši iztīrīt, nomainiet to.
	Nosprostots ieplūdes atveres siets. Iztīriet iep	plūdes atveres sietu ar tīru, piemērotu tīrīšanas šķīdumu. Ja sietu nevar iztīrīt, nomainiet to.
	Viena vai vairākas nodilušas vai salūzušas lāpstiņas.	Uzstādiet pilnu jaunu lāpstiņu komplektu (lai nodrošinātu pareizu darbību, ir jānomaina visas lāpstiņas). Ieelļojiet visas lāpstiņas ar kvalitatīvu pneimatisko instrumentu elļu.
	Uz iekšēju gaisa noplūdi motora korpusā norāda lielāks gaisa patērinš nekā parasti un mazāks ātrums nekā parasti.	Pārbaudiet, vai ir pareizi novietots motors un nofiksēts sprostgredzens. Pārbaudiet, vai gredzenveida blīve fiksācijas gredzena gropē nav bojāta. Izņemiet motora bloku un ievietojiet to atpakal.
	Nodilušas motora daļas. Motora kapitālremonts. Sazinieties ar pilnvarotu Mirka apkopes centru.
	Nodiluši vai salūzuši vārpstas gultņi. Nomainiet nodilušos vai salūzušos gultņus.
Gaisa noplūde caur darbības ātruma kontroles ierīci un/vai vārsta kājiņu.	Netīra, salūzusi vai saliekusies vārsta atspere, vārsts vai vārsta ligzda.	Izjauciet ierīci, pārbaudiet daļas un nomainiet nodilušas vai bojātās daļas.
Vibrācija/nevienmērīga darbība.	Nepiemērots paliktnis. Lietojiet tikai konkrēta	jai iekārtai piemērota izmēra un svara paliktņus.
	Pievienots starpvirsmas paliktnis vai cits materiāls.	Lietojiet tikai konkrētajai iekārtai paredzētos slīpmateriālus un/vai starpvirsmas. Nepiestipriniet slīpmašīnas pamatnes virsmai neko, kas nav īpaši paredzēti lietošanai ar pamatni vai instrumentu.
	Nepareiza eļlošana vai ārēju netīrumu uzkrāšanās.	Izjauciet instrumentu un iztīriet to, izmantojot piemērotu tīrīšanas šķīdumu. Vēlreiz samontējet instrumentu.
	Nodiluši vai salūzuši aizmugurējie vai priekšējie motora gultņi.	Nomainiet nodilušos vai salūzušos gultņus.
	Mašīnām ar putekļsūcēju: iespējams, ka, slīpējot līdzenu virsmu, vakuums ir pārāk spēcīgs, izraisot paliktņa pielipšanu pie slīpējamās virsmas.	CV mašīnām samaziniet gaisa plūsmu putekļsūcēja sistēmā un/vai paliktnī ievietojiet papildu paplāksni(·es).
