MANUAL DE USUARIO RPS 300CV Mirka

es Instrucciones de manejo.... 32-35

et Kasutusjuhised 36-39

Declaración de conformidad

Mirka Ltd.

FI-66850 Jepua (Finlandia)

declara bajo su única responsabilidad que el producto Rotary Pulidora y Lijadora Rotatoria 77 mm (3") 3000 r.p.m. (ver la Tabla "Configuración de producto/especificaciones" para cada modelo particular) al que se refiere esta declaración es conforme a la(s) siguiente(s) normativa(s) u otro(s) documento(s) reglamentario(s) EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 de acuerdo con las normativas 2006/42/CE.

Jeppo 04.06.2020

MIRKA

Lugar y fecha de emisión Compañía

Stefan Sjöberg, Director Ejecutivo

Instrucciones para el operador

Incluye – Lea y siga las instrucciones, Uso adecuado de la herramienta, Superficies de trabajo, Poniendo en marcha la herramienta, Instrucciones de manejo, Tablas de configuración de producto/especificaciones, Página de piezas, Lista de piezas, Juegos de piezas de recambio, Guía de solución de problemas

Importante

Lea detenidamente estas instrucciones antes de instalar, manejar o reparar esta herramienta. Guarde estas instrucciones en un lugar seguro y accesible.

CE

Fabricante/Proveedor

Mirka Ltd.

FI-66850 Jepua

Finlandia

Tfno.: [phone]

Equipo de Seguridad Personal Necesario

Gafas de Seguridad Máscaras Respiratorias

Guantes de Seguridad Protección para los Oídos

ADVERTENCIA

Lea todas las instrucciones antes de usar esta herramienta. Todos los usuarios deben estar cualificados para su uso y tener conocimiento de las medidas de seguridad.

• No utilice herramientas eléctricas si está cansado o bajo los efectos de drogas, alcohol o medicamentos.
• Lea la Ficha de Seguridad de Materiales (MSDS) acerca de la superficie de trabajo.
• Utilice la herramienta de extracción de polvo. Una unidad adecuada de extracción de polvo reducirá daños por polvo.
• Sea precavido. Mantenga el equilibrio y una posición adecuada en todo momento.
• No use ropa holgada, ni joyas. Mantenga su pelo, ropa y guantes lejos de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles.
• En caso de cualquier daño físico en la mano/muñeca, deje de trabajar y busque atención médica. Las lesiones en la mano, la muñeca y el brazo pueden ser consecuencia de un trabajo con movimientos repetitivos o de una exposición excesiva a las vibraciones.
• No utilice herramientas eléctricas en ambientes inflamables como, por ejemplo, en presencia de líquidos inflamables, gases o polvo.
• La herramienta no dispone de aislamiento eléctrico. Compruebe que no haya puntos de electricidad mal conectados
  o pérdidas de gas antes de poner la máquina en funcionamiento.

PRECAUCIÓN

• Evite el encendido accidental.
• Retire la llave del plato antes de conectar la herramienta
• Mantenga la zona de trabajo limpia y bien iluminada.
• Asegúrese que la piezas a lijar estén sujetas con firmeza.
• Antes de cambiar el abrasivo, desconecte siempre el suministro de aire.

Medidas de Seguridad Adicionales

• Lea todas las instrucciones antes de usar esta herramienta. Todos los usuarios deben estar cualificados para su uso y tener conocimiento de las medidas de seguridad.
• El mantenimiento debe ser llevado a cabo por personal cualificado. Para operaciones de mantenimiento, contacte con el servicio técnico autorizado de Mirka.
• Utilice siempre los equipos de seguridad personal requeridos (véase el apartado Importante).
• Mantenga siempre una postura firme sobre una superficie estable.
• Asegúrese siempre de que el material a lijar está sujeto con firmeza.
• Revise regularmente la herramienta, el plato, la manguera y los ajustes para controlar el desgaste.
• Tenga siempre presente las normas de seguridad; no cargue, almacene o deje la herramienta desaten-dida con la fuente de aire conectada.
• La bolsa de acumulación de polvo debe vaciarse o reemplazarse diariamente. El polvo puede ser altamente inflamable. El vaciado o reposición de la bolsa también garantizan el mejor rendimiento posible.
• No exceda la presión de aire máxima recomendada 6,2 bar (90 psig).
• Tenga cuidado de no enredar las partes móviles de la herramienta con la ropa, corbata, cabello, bayetas, etc.
• Mantenga las manos alejadas del plato durante el uso.
• Si la herramienta parece funcionar mal, suspenda su uso inmediatamente y solicite asistencia técnica.
• Antes de cambiar de abrasivo, desconecte siempre la fuente de aire. Asegúrese de colocarlos correcta-mente y de colocar el abrasivo centrado en el plato.

Lea y siga las instrucciones

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, disponibles en: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1, disponible en: American National Standards Institute, Inc.; 1430 Broadway, New York, New York 10018
3) Normativas Estatales y Locales.

Uso adecuado de la herramienta

Esta herramienta ha sido diseñada para uso con todo tipo de materiales, como por ejemplo metales, madera, piedra, plásticos, etc. utilizando un abrasivo que haya sido diseñado con este propósito. No utilice esta herramienta para ningún propósito que no figure entre aquellos especificados sin consultar antes con el fabricante o el proveedor autorizado del fabricante. No utilice platos de soporte cuya velocidad de funcionamiento sea inferior a una velocidad libre de 3000 r.p.m.

Superficies de trabajo

La herramienta ha sido diseñada para su uso como herramienta manual. Se recomienda siempre utilizar la herramienta estando de pie sobre un suelo estable. Puede utilizarse en cualquier posición, pero antes de dicho uso, el usuario debe estar en una posición segura, con una sujeción firme y los pies sobre un suelo estable, siendo consciente de que la herramienta puede desarrollar una reacción de par. Véase la Sección "Instrucciones de manejo".

Poniendo en marcha la herramienta

Utilice un suministro de aire limpio y lubricado que provea a la herramienta de una presión del aire medida de 6,2 bar (90 psig) cuando la herramienta esté en funcionamiento con la palanca presionada hasta el fondo. Se recomienda el uso de una línea de aire de uso autorizado y de una longitud máxima de 10 mm (3/8 in.) x 8 m (25 pies). Se recomienda conectar la herramienta al suministro de aire tal y como se muestra en la Figura 1. No conecte la herramienta al sistema de línea de aire sin incorporar una válvula de cierre de aire fácil de alcanzar y de manejar. El suministro de aire debe estar lubricado. Se recomienda muy especialmente el uso de un filtro, regulador y lubricador (FRL) de aire tal y como se muestra en la Figura 1, ya que de este modo se tendrá un suministro de aire limpio y lubricado a la presión adecuada para la herramienta. Puede solicitar información sobre este tipo de equipamiento a su proveedor. En caso de no utilizarse dicho equipo, deberá lubricarse la herramienta manualmente.

Para lubricar manualmente la herramienta, desconecte la línea de aire y ponga 2 o 3 gotas de un aceite lubricante de motor neumático adecuado, como Fuji Kosan FK-20, Mobil ALMO 525 o Shell TORCULA® 32, en el interior del extremo de la manguera (entrada) de la máquina. Vuelva a conectar la herramienta al suministro de aire y ponga en marcha la herramienta despacio por unos segundos para que el aire haga circular el aceite. Si la herramienta se utiliza con frecuencia, lubríquela a diario, o bien lubríquela si nota que la herramienta empieza a perder o ralentizar su potencia.

Se recomienda que la presión del aire de la herramienta sea de 6,2 bar (90 psig) mientras la herramienta esté en funcionamiento. La herramienta puede funcionar a presiones más bajas, pero nunca por encima de 6,2 bar (90 psig).

Instrucciones de manejo

1) Lea todas las instrucciones antes de utilizar esta herramienta. Todos los usuarios deben conocer a la perfección su uso y estar informados de estas normas de seguridad. Todas las reparaciones deben ser llevadas a cabo por personal autorizado.
2) Asegúrese de que la herramienta está desconectada del suministro de aire. Seleccione un abrasivo adecuado y asegúrelo sobre el plato de soporte. Con cuidado, centre el abrasivo sobre el plato de soporte.
3) Lleve puesto siempre el equipo de seguridad necesario cuando utilice esta herramienta.

4) En el momento de lijar, coloque siempre la herramienta sobre la superficie, y solo entonces ponga en marcha la herramienta. Retire siempre la herramienta de la superficie antes de parar. Esto evitará que se produzcan melladuras en la superficie debido a una velocidad excesiva del abrasivo.

5) Desconecte siempre el suministro de aire de la herramienta antes de encajar, ajustar o retirar el abrasivo o el plato de soporte.

6) Adopte siempre una posición firme de los pies y sea consciente de la reacción de par que desarrolla la herramienta.

7) Utilice únicamente las piezas de recambio adecuadas.

8) Asegúrese siempre de que el material a lijar está bien fijado para evitar que se mueva.

9) Compruebe regularmente la manguera y los herrajes por si acaso se desgastan. No sujete la herramienta por la manguera; evite siempre que la herramienta se ponga en marcha cuando la esté transportando con el suministro de aire conectado.

10) No supere la máxima presión de aire recomendada. Utilice el equipo de seguridad siguiendo las recomendaciones.

11) La herramienta no dispone de aislamiento eléctrico. No la utilice en caso de que haya posibilidad de entrar en contacto con electricidad, tuberías de gas, tubos de agua, etc. Compruebe la zona de trabajo antes de utilizarla.

12) Tenga cuidado de evitar que las piezas móviles de la herramienta se enreden con prendas de ropa, corbatas, pelo, trapos de limpieza, etc. Si se enredaran, podrían atraer el cuerpo hacia la zona de trabajo y las piezas móviles de la máquina, lo cual podría ser muy peligroso.

13) Mantenga las manos alejadas del plato giratorio durante su uso.

14) Si la herramienta da muestras de no funcionar correctamente, deje de utilizarla de manera inmediata y solicite su reparación.

15) No permita que la herramienta gire a velocidad libre y tome las precauciones necesarias para proteger a personas u objetos de la pérdida del abrasivo o el plato.


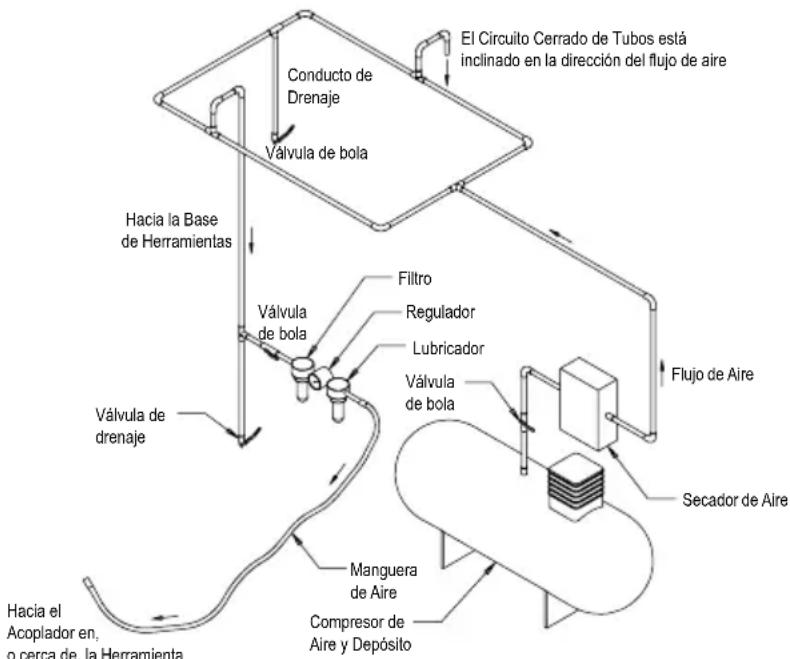

Figura 1
Hacia el Acoplador en, o cerca de, la Herramienta

Datos técnicos

Mirka® RPS 300CV
Tamaño Recomendado de la Entrada de Aire – Mínimo 10 mm 3/8 in
Máxima Longitud Recomendada de Manguera 8 meters 25 feet
Presión de Aire - Máxima Presión de Operación 6.2 bar 90 psig
Presión de Aire - Mínimo Recomendado NA

Configuración/Especificaciones de producto: Mirka RPS 300CV 3000 r.p.m.

Tipo de Extractor de Polvo	Tamaño del plato mm (in.)	Número de modelo	Peso neto del producto kg (libras)	Altura mm (in.)	Longitud mm (in.)	Vatios de potencia (HP)	Consumo de aire LPM (scfm)	*Nivel de ruido dBA	*Nivel de vibra-ción m/s2	*Incertidumbre Km/s2
Aspirado Central	77 mm (3 in.)	RPS 300CV	0,63 (1,37)	89,0 (3,50)	186,2 (7,30)	209 (0,28)	481 (17) 78	5 2,86 0,78
El test de ruido se ha llevado a cabo conforme a la norma EN ISO 15744:2008 – Herramientas portátiles no eléctricas – Código de medición del ruido – Método técnico (grado 2) y EN ISO 11203:2009 Acústica – Ruido emitido por maquinarias y equipos – Establecimiento de los niveles de presión de sonido emitidos en una zona de trabajo y otras posiciones indicadas por el nivel de potencia del sonido.El test de vibración se ha llevado a cabo conforme a la norma EN 28927-3 Herramientas portátiles eléctricas – Método de medición de evaluación de emisión de vibraciones — Parte 3: Pulidoras y lijadoras rotatorias, orbitales y rotorbitales.

Especificaciones sujetas a cambios sin previa notificación.

*Los valores que establece la tabla son los del testado de laboratorio, de conformidad con los códigos y estándares indicados, y no son suficientes para la evaluación de riesgos. Los valores medidos en una zona de trabajo determinada pueden ser más altos que los declarados. Los valores de exposición reales y el grado de riesgo o daños que pueda experimentar una persona son únicos en cada situación y dependen del entorno circundante, de la forma de trabajar de dicha persona, del material concreto sobre el que se esté trabajando, del diseño de la superficie de trabajo y, por último, del tiempo de exposición y de las condiciones físicas del usuario. Mirka Ltd. no se hace responsable de las consecuencias de utilizar los valores declarados, en vez de los valores reales de exposición, en una evaluación individual de los riesgos.

Se puede obtener más información sobre riesgos y seguridad laborales en las siguientes páginas web:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (Estados Unidos)

Guía de solución de problemas

Síntoma Posible causa	sa Solución
Potencia baja y/o velocidad libre baja.	Presión del aire insuficiente. Compruebe la	presión de la línea de aire en la entrada de la herramienta mientras la herramienta esté funcionando a velocidad libre. Debe ser de 6,2 bar (90 psig/620 kPa).
	Silenciador(es) obturado(s). El silenciador	se puede limpiar y aclarar con un líquido limpiador adecuado para eliminar del todo las partículas contaminantes y obstructoras. Si no es posible limpiar bien el silenciador, es preferible sustituirlo por uno nuevo.
	Pantalla de entrada conectada. Limpie la pantalla de entrada con una solución limpiadora adecuada y limpia. Si no es posible limpiar bien la pantalla, cámbiela.
	Una o más paletas gastadas o rotas. Instale	un juego completo de paletas nuevas (debencambiarse todas las paletas para un funcionamiento adecuado). Recubra todas las paletas con un aceite de herramientas neumáticas de calidad.
	Fuga interna de aire en la carcasa del motor indicada por un consumo de aire mayor de lo normal y una velocidad inferior a lo habitual.	Compruebe que el motor está bien alineado y el anillo de cierre bien ajustado. Compruebe el anillo en forma de O dañado en el surco del anillo de cierre. Extraiga el montaje del motor y reinstale el montaje del motor.
	Piezas del motor gastadas. Revise el motor.	Póngase en contacto con un centro de reparaciones de Mirka.
	Rodamientos de husillo rotos o gastados. Cambie aquellos rodamientos que estén gastados o rotos.
Fuga de aire a través del control de velocidad y/o del vástago de la válvula.	Muelle de válvula, válvula o soporte de la válvula.	Desmonte, inspeccione y sustituya las piezas que estén gastadas o rotas.
Vibración/funcionamiento brusco	Plato incorrecto. Utilice solamente tamaños y pesos de platodiseñados para esta máquina.
	Adición de plato de interfaz u otros materiales.	Utilice solamente un abrasivo y/o interfaz diseñadopara la máquina. No acople en la superficie del plato de soporte nada que no haya sido diseñadeespecificamente para ser utilizado con el plato o la herramienta.
	Lubricación inadecuada o acumulación de residuos externos.	Desmonte la herramienta y límpiela con una solución de limpieza adecuada. Vuelva a montar la herramienta.
	Rodamiento(s) frontal(es) o trasero(s) del Mmotor roto(s) o gastado(s).	Cambie aquellos rodamientos que estén gastados o rotos.
	En el caso de las máquinas extractoras de polvo, es posible que un exceso de aspirado mientras se lija una superficie lisa pueda hacer que el plato se pegue a la superficie de lijado.	En el caso de las máquinas AC (aspirado central), reduzca el aspirado por medio del sistema de aspirado y/o añada una(s) arandela(s) extra al soporte.
