Istruzioni per l'uso

Contenuto – Normative di riferimento, Uso corretto dell'utensile, Postazioni di lavoro, Messa in servizio dell'utensile, Istruzioni per l'uso, Tabelle Configurazione/ specifiche del prodotto, Ricambi, Distinte dei ricambi, Kit ricambi, Guida alla ricerca dei guasti

Importante

Leggere attentamente queste istruzioni prima di installare, utilizzare, sottoporre ad assistenza o riparare l'utensile. Conservare le istruzioni in un luogo sicuro e facilmente accessibile.

CE

Produttore/fornitore

Mirka Ltd.

66850 Jeppo Finlandia

Tel.: [phone]

Dispositivi di protezione individuale richiesti

Occhiali protettivi Mascherine respiratorie

Guanti protettivi Cuffie protettive

AVVERTENZA

Indossare sempre i dispositivi di protezione individuale richiesti secondo le istruzioni del produttore e le norme locali/nazionali durante l'uso dell'utensile.

• Non utilizzare mai un utensile elettrico in caso di stanchezza o sotto l'effetto di farmaci, sostanze alcoliche o stupefacenti.
• Consultare sempre la Scheda di Sicurezza (MSDS) della superficie di lavoro.
• Utilizzare sempre un sistema di estrazione della polvere con l'utensile per ridurre al minimo le polveri pericolose.
• Non sporgersi mai. Tenere i piedi ben appoggiati e mantenere sempre un buon equilibrio.
• Non indossare indumenti larghi o gioielli. Tenere lontani capelli, indumenti e guanti dalle parti mobili. Indumenti larghi, gioielli o capelli lunghi potrebbero rimanere impigliati nelle parti mobili.
• In caso di dolori alle mani oppure ai polsi, interrompere immediatamente il lavoro e consultare un medico.
  I movimenti ripetitivi e l'esposizione eccessiva alle vibrazioni possono provocare lesioni a mani, polsi e braccia.
  • Non utilizzare mai gli utensili elettrici in atmosfere esplosive, cioè in presenza di liquidi, gas o polveri infiammabili.
• L'utensile non è isolato elettricamente. Prima di utilizzare l'utensile, verificare l'eventuale presenza di linee elettriche, condutture del gas ecc. nell'area di lavoro.

ATTENZIONE

• Prevenire l'avviamento accidentale dell'utensile.
• Rimuovere la chiave dal platorello prima di collegare l'utensile all'alimentazione dell'aria.
• Mantenere l'area di lavoro pulita e ben illuminata.
• Verificare sempre che il pezzo da levigare sia fissato saldamente in posizione.
• Scollegare sempre l'alimentazione dell'aria prima di sostituire l'abrasivo.

teriori avvertenze per la sicurezza

• Leggere attentamente le istruzioni prima di utilizzare l'utensile. Tutti gli operatori devono essere perfettamente addestrati all'uso e devono conoscere queste norme di sicurezza.
• Tutti gli interventi di manutenzione devono essere effettuati da personale addestrato. Per l'assistenza, rivolgersi a un centro di assistenza autorizzato Mirka!
• Indossare sempre i dispositivi di protezione individuale richiesti (vedere Avvertenze).
  • L'operatore deve sempre assumere una posizione sicura, con una salda presa e un buon appoggio sui piedi.
• Verificare sempre che il pezzo da levigare sia fissato saldamente in posizione.
• Verificare regolarmente che l'utensile, il platorello, il tubo e le guarnizioni non siano usurati.
• Prestare sempre la massima attenzione durante il lavoro. Non trasportare, conservare o lasciare mai l'utensile incustodito con l'alimentazione dell'aria collegata.
• Il sacco di raccolta della polvere deve essere pulito o sostituito quotidianamente. La polvere può essere altamente infiammabile. Inoltre, pulendo o sostituendo il sacco si garantiscono le massime prestazioni dell'utensile.
  • Non superare la pressione dell'aria massima raccomandata di 6,2 bar (90 psi)
• Prestare attenzione affinché indumenti, cravatte, capelli, stracci ecc. non possano impigliarsi nelle parti mobili dell'utensile con conseguente rischio di gravi lesioni personali.
• Tenere lontane le mani dal platorello durante l'uso.
• In caso di malfunzionamento, smettere immediatamente di utilizzare l'utensile e ripararlo o sostituirlo.
• Scollegare sempre l'alimentazione dell'aria prima di sostituire l'abrasivo. Prestare attenzione a fissare correttamente e centrare l'abrasivo sul platorello. Istruzi

Istruzioni originali

Normative di riferimento

1) Normative di salute e sicurezza industriali generali, Parte 1910, OSHA 2206, disponibili presso: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Codice di sicurezza per gli utensili pneumatici portatili, ANSI B186.1, disponibile presso: American National Standards Institute, Inc.; 1430 Broadway, New York, NY 10018.
3) Normative statali e locali.

Uso corretto dell'utensile

Questo utensile è progettato per tutti i tipi di materiali, ad es. metalli, legno, pietra, plastica ecc. utilizzando gli appositi abrasivi. Non utilizzare l'utensile per scopi diversi da quelli indicati prima di aver consultato il produttore oppure un fornitore autorizzato dal produttore. Non utilizzare platorelli con velocità di esercizio inferiore a 3.000 giri/min.

Postazioni di lavoro

Questo utensile deve essere utilizzato come un utensile manuale. Si raccomanda di utilizzare sempre l'utensile in posizione eretta su una superficie stabile. L'utensile si può trovare in qualsiasi posizione, ma l'operatore deve sempre assumere una posizione sicura, con una salda presa e un buon appoggio sui piedi, ed essere consapevole che l'utensile può generare una coppia di reazione. Vedere la sezione "Istruzioni per l'uso".

Messa in servizio dell'utensile

Utilizzare una fonte d'aria pulita e lubrificata con una pressione dell'aria misurata all'utensile di 6,2 bar (90 psig) con la leva dell'utensile premuta a fondo. Si raccomanda un tubo dell'aria da 10 mm (3/8 pollici) con una lunghezza massima di 8 m (25 piedi) e di collegare l'utensile all'alimentazione dell'aria come illustrato in Figura 1.

Non collegare l'utensile al tubo dell'aria prima di aver installato una valvola di intercettazione dell'aria facilmente accessibile. L'aria deve essere lubrificata. Si raccomanda di installare un filtro/regolatore/lubrificatore (FRL) come illustrato in Figura 1 per garantire l'erogazione di aria pulita e lubrificata alla pressione corretta. Per maggiori informazioni, rivolgersi al proprio fornitore. In assenza di tale dispositivo, l'utensile deve essere lubrificato manualmente.

Per lubrificare manualmente l'utensile, scollegare il tubo dell'aria e applicare 2–3 gocce di olio lubrificante per motori pneumatici appropriato come Fuji Kosan FK-20, Mobil ALMO 525 o Shell TORCULA® 32 sul lato di ingresso del tubo della macchina. Ricollegare l'utensile all'alimentazione dell'aria e farlo funzionare a basso regime per alcuni secondi per distribuire l'olio. In caso di utilizzo frequente, l'utensile deve essere lubrificato quotidianamente oppure quando inizia a perdere velocità o potenza.

Si raccomanda una pressione dell'aria all'utensile di 6,2 bar (90 psig) quando l'utensile è in funzione. L'utensile può funzionare a pressioni inferiori, ma mai superiori a 6,2 bar (90 psig).

Istruzioni per l'uso

1) Leggere attentamente le istruzioni prima di utilizzare l'utensile. Tutti gli operatori devono essere addestrati specificatamente e osservare le presenti norme di sicurezza. Tutti gli interventi di assistenza e le riparazioni devono essere effettuati da personale addestrato.
2) Accertarsi che l'utensile sia scollegato dall'alimentazione dell'aria. Scegliere un abrasivo appropriato e fissarlo al platorello. Prestare attenzione a centrare l'abrasivo sul platorello.
3) Indossare sempre i dispositivi di protezione individuale previsti.
4) Posizionare sempre l'utensile sul pezzo prima di avviarlo e sollevarlo sempre prima di spegnerlo, per evitare il rischio di danni al pezzo a causa della velocità eccessiva dell'abrasivo.
5) Scollegare sempre l'utensile dall'alimentazione dell'aria prima di montare, regolare o smontare l'abrasivo oppure il platorello.
6) Adottare sempre un buon appoggio sui piedi e/o una posizione adeguata e prestare attenzione alla coppia di reazione dell'utensile.
7) Utilizzare esclusivamente ricambi corretti.
8) Verificare sempre che il materiale da levigare sia fissato saldamente per evitare che si muova.
9) Verificare regolarmente che il tubo e i raccordi non siano usurati. Non trasportare l'utensile per il tubo e prestare attenzione affinché non possa avviarsi accidentalmente durante il trasporto con l'alimentazione dell'aria collegata.
10) Non superare la pressione dell'aria massima raccomandata. Utilizzare i dispositivi di sicurezza raccomandati.
11) L'utensile non è isolato elettricamente. Non utilizzarlo qualora sussista il rischio di contatto con cavi sotto tensione, tubi del gas, tubi dell'acqua ecc. Verificare l'area di lavoro prima dell'uso.
12) Prestare attenzione affinché indumenti, cravatte, capelli, stracci ecc. non possano impigliarsi nelle parti mobili dell'utensile con conseguente rischio di gravi lesioni personali.
13) Mantenere lontane le mani dal platorello rotante durante l'uso.
14) In caso di malfunzionamento, smettere immediatamente di utilizzare l'utensile, ripararlo o sottoporlo a manutenzione.
15) Non lasciar girare a vuoto l'utensile prima di aver adottato le precauzioni necessarie per proteggere eventuali persone oppure oggetti dalla caduta dell'abrasivo o del platorello.


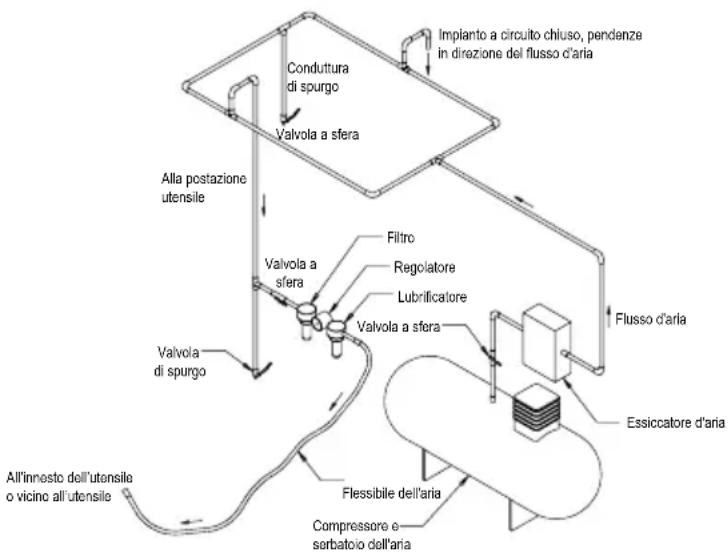

Figura 1

Dati tecnici

Mirka® RPS 300CV
Sezione minima raccomandata tubo aria 10 mm 3/8 in
Lunghezza massima raccomandata flessibile 8 meters 25 feet
Pressione aria - Pressione max di esercizio 6.2 bar 90 psig
Pressione aria - Minima raccomandata ND

Configurazione/specifiche del prodotto: Mirka RPS 300CV 3.000 giri/min.

Tipo di aspirazione	Dimensioni del platorello mm (pollici)	Numero modello	Peso netto del prodotto kg (libbre)	Altezza mm (pollici)	Lunghezza mm (pollici)	Potenza Watt (CV)	Consumo d'aria LPM (scfm)	*Livello acustico dBA	*Livello di vibrazioni m/s ^2	*Incertezza K m/s ^2
Aspirazione centrale	77 mm (3 pollici)	RPS 300CV	0,63 (1,37)	89,0 (3,50)	186,2 (7,30)	209 (0,28)	481 (17) 78	5 2,86 0,78
Il test di rumorosità è stato effettuato secondo le norme EN ISO 15744:2008 – Utensili portatili non elettrici – Procedura per la misurazione del rumore – Metodo tecnico progettuale (grado 2) ed EN ISO 11203:2009 Acustica – Rumore emesso dalle macchine e dalle apparecchiature – Determinazione dei livelli di pressione sonora al posto di lavoro e in altre specifiche posizioni sulla base del livello di potenza sonora.Il test di vibrazioni è stato effettuato secondo la norma ISO 28927-3 – Utensili portatili elettrici – Metodi di prova per la valutazione dell'e-missione vibratoria – Parte 3: Lucidatrici e levigatrici rotative, orbitali e rotorbitali.

Specifiche soggette a modifiche senza preavviso.

*I valori riportati in tabella sono stati ottenuti mediante test di laboratorio in conformità alle procedure e alle normative indicate e non sono sufficienti per la valutazione dei rischi. I valori misurati in un posto di lavoro specifico potrebbero essere superiori a quelli dichiarati. I valori di esposizione effettivi e il rischio individuale sono unici per ogni situazione e dipendono dall'ambiente circostante, dalla metodologia di lavoro individuale, dal materiale specifico lavorato, dal design della postazione di lavoro nonché dal tempo di esposizione e dalle condizioni fisiche dell'utente. Mirka Ltd. non potrà essere ritenuta responsabile per eventuali conseguenze derivanti dall'uso dei valori dichiarati anziché dei valori di esposizione effettivi per qualsiasi valutazione dei rischi individuale.

Per ulteriori informazioni su salute e sicurezza sul lavoro è possibile consultare i seguenti siti web: https://osha.europa.eu/en (Europa) http://www.osha.gov (USA)

Guida alla ricerca dei guasti

Sintomo Possibile causa Soluzione
Perdita di potenza e/o bassa velocità a vuoto.	Pressione dell'aria insufficiente. Verificare la	pressione dell'aria in ingresso all'utensile, in funzione a vuoto. Deve essere 6,2 bar (90 psig/620 kPa).
	Silenziatore(i) intasato(i). Il silenziatore può	essere risciacquato con una soluzione detergente appropriata in modo da rimuovere tutta la sporcizia ed eventuali ostruzioni. Qualora non sia possibile pulirlo in modo adeguato, il silenziatore deve essere sostituito.
	Filtro della presa d'aria intasato. Pulire il filtro	della presa d'aria con una soluzione detergente appropriata. Qualora non sia possibile pulirlo in modo adeguato, il filtro deve essere sostituito.
	Una o più alette usurate o danneggiate. Installare un set completo di alette nuove (per assicurare il corretto funzionamento dell'utensile devono essere sostituite tutte le alette). Applicare un olio per utensili pneumatici di qualità a tutte le alette.
	Perdita d'aria interna nell'alloggiamento del motore indicata da un consumo d'aria superiore e da una minore velocità rispetto al normale.	Verificare il corretto allineamento del motore e l'innesto dell'anello di chiusura. Verificare che l'O-Ring nella scanalatura dell'anello di chiusura non sia danneggiato. Rimuovere il gruppo motore e reinstallarlo.
	Componenti del motore usurati. Revisionare	il motore. Contattare un centro di assistenza autorizzato Mirka.
	Cuscinetti del mandrino usurati o dan-neggiati.	Sostituire i cuscinetti usurati o danneggiati.
Perdita d'aria attraverso il comando di velocità e/o lo stelo della valvola.	Molla della valvola, valvola o sede della valvola sporche, danneggiate o piegate.	Smontare, ispezionare e sostituire i particolari usurati o danneggiati.
Vibrazioni/funzionamento irregolare.	Platorello errato. Utilizzare esclusivamente	platorelli di dimensioni e/o pesi progettati per l'utensile.
	Aggiunta di interfaccia o altro materiale. Utilizzare esclusivamente abrasivi e/o interfacce progettati per l'utensile. Non fissare alcun materiale al platorello che non sia stato progettato specificatamente per l'uso con platorello e utensile.
	Lubrificazione insufficiente o accumulo di corpi estranei.	Smontare l'utensile e pulirlo con una soluzione detergente appropriata. Riassemblare l'utensile.
	Cuscinetto(i) anteriore(i) o posteriore(i) del motore usurato(i) o danneggiato(i).	Sostituire i cuscinetti usurati o danneggiati.
	Sulle macchine con aspirazione, è possibile che la depressione eccessiva durante la levigatura di superfici piane comporti l'adesione del platorello alla superficie.	Sulle macchine CV, ridurre la depressione per mezzo del sistema di regolazione e/o aggiungere una o più rondelle sul platorello.
