BRUKSANVISNING EOFDP46BK ELECTROLUX

Bredde bagest på appara- tet 558 mm

Apparatets dybde 561 mm

2.4 Vedligeholdelse og rengøring

ADVARSEL!

Når timeren har talt ned, høres signalet.

- tryk og hold inde for at slukke.

Information til testinstitutter

12.5 Fjernelse og installation: Låge

14.2 Produktinformation om strømforbrug og maksimal tid til at nå den relevante lave strømtilstand

Strømforbrug i standby 0.8 W

Maksimal tid, det tager for udstyret automatisk at nå den relevante lave strømtilstand 20 min

14.3 Tips til energibesparelse

Få råd om bruk, brosjyrer, hjelp til feilsøking, og informasjon om service og reparasjon:

www.electrolux.com/support

Med forbehold om endringer.

INNHOLD

1. SIKKERHETSINFORMASJON.... 263
2. SIKKERHETSANVISNINGER....265
3. MONTERING....268
4. PRODUKTBESKRIVELSE....269
5. BETJENINGSPANEL....269
6. F∅R F∅RSTE GANGS BRUK.... 270
7. DAGLIG BRUK....271
8. KLOKKEFUNKSJONER....274
9. BRUKE TILBEH∅RET 275
10. TILLEGGSFUNKSJONER.... 276
11. RÅD OG TIPS 277
12. STELL OG RENGJ∅RING....279
13. FEILS∅KING....283
14. ENERGIEFFEKTIV.... 285
15. MENYSTRUKTUR.... 286
16. BESKYTTELSE AV MILJ∅ET 287

1. ⚠SIKKERHETSINFORMASJON

Les medfølgende instruksjoner nøye innen du installerer og bruker apparatet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig montering eller bruk. Hold alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og sårbare mennesker

- Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, dersom de får tilsyn eller instruksjoner om bruken av produktet på en sikker måte, og forstår farene som er involvert. Barn under 8 år og personer med svært omfattende og komplekse

• Barn bør være under oppsyn for å sikre at de ikke leker med produktet.
• Oppbevar all emballasje utilgjengelig for barn og kast den på riktig måte.
• ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Hold barn og kjæledyr borte fra apparatet når det er i bruk og når det kjøles ned.
• Hvis produktet har en barnesikring, bør den aktiveres.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn.

1.2 Generell sikkerhet

• Dette produktet skal kun brukes til matlaging.
• Dette produktet er beregnet for bruk innendørs i ett hjem.
• Dette produktet kan brukes på kontorer, hotellrom, gjestehus og andre lignende steder hvor slik bruk ikke overstiger (gjennomsnittlig) bruk for husholdningsrom.
• Bare en kvalifisert person må montere produktet og skifte ut kabelen.
• Bruk ikke produktet før du installerer det i en innebygget enhet.
• Trekk støpselet ut av stikkontakten før du utfører vedlikehold.
• Om tilførselsledningen er skadet må den erstattes av produsenten, et autorisert servicesenter eller tilsvarende kvalifiserte personer for å unngå at den kan utgjøre en elektrisk fare.
• ADVARSEL: Sørg for at produktet er slått av før du bytter lampen for å unngå fare for elektrisk støt.
• ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Vær forsiktig så du ikke berører varmeelementene eller produktrommets overflate.

• Bruk alltid grillvotter til å fjerne eller sette inn tilbehør eller ovnsutstyr.

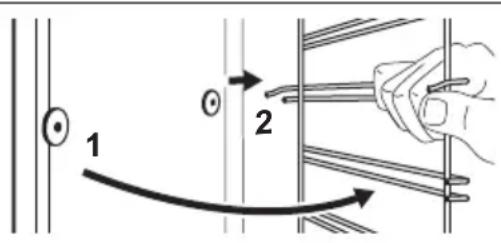

• For å fjerne ovnsstigene, må du først trekke dem ut i front og siden i bakkant. Monter ovnsstigene i motsatt rekkefølge.

• Ikke bruk damprengjøring til å rengjøre produktet.
• Ikke bruk skurende rengjøringsmidler eller skarpe skrapegjenstander av metall for å rengjøre glassdøren, da dette kan ripe opp glasset og føre til at glasset blir matt.
• Før pyrolytisk rengjøring må alt tilbehør og overflødige avleiringer/søl fjernes fra ovnen.

2. SIKKERHETSANVISNINGER

2.1 Montering

ADVARSEL!

• Fjern all emballasje.
• Ikke monter eller bruk et skadet produkt.
• Følg installasjonsanvisningene som følger med produktet.
• Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.
• Ikke dra eller løft produktet etter håndtaket.
• Monter produktet på et trygt og egnet sted som oppfyller monteringskrav.
  • Overhold minimumsavstanden fra andre produkter og enheter.
• Før du monterer produktet, sjekk at produktdøren åpner uten hindring.
• Produktet er utstyrt med et elektrisk kjølesystem. Det må brukes med elektrisk strømforsyning.

Minstehøyde for skap (min-stehøyde for skap under benkeplate)	590 (600) mm
Skapbredde 560 mm
Skapdybde 550 (550) mm
Høyden av fronten av pro-duktet	598 mm
Høyden av baksiden av produktet	579 mm

Bredden av fronten av produktet	594 mm
Bredden av baksiden av produktet	558 mm
Dybden av produktet 561 mm
Produktets innebygde dyb-de	540 mm
Dybde med døren åpen 1007 mm
Minsteåpning for ventila-sjon. Åpning er plassert på nedre bakside	560x20 mm
Lengden på strømledningen. Strømledningen finner du i høyre hjørne på baksi-den	1100 mm
Monteringsskruer 4x25 mm

2.2 Elektrisk tilkobling

ADVARSEL!

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Produktet må være jordet.
• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.
• Bruk alltid en korrekt montert, jordet stikkontakt.

• Ikke bruk grenuttak eller skjøteledninger.

• Pass på at støpselet og strømkabelen ikke påføres skade. Hvis strømkabelen må erstattes, må dette utføres av vårt Autoriserte servicesenter.

• Strømkablene må ikke berøre eller komme nær apparatets dør eller sprekken under apparatet, spesielt ikke når den er i bruk eller når døren er varm.
• Beskyttelsen mot elektrisk støt fra strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Påse at det er tilgang til stikkontakten etter monteringen.
• Hvis stikkontakten er løs skal du ikke sette i støpselet.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Bruk kun korrekte isoleringsenheter: vernebrytere, sikringer (sikringer av skrutypen fjernet fra holderen), jordfeilbrytere og kontaktorer.
• Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble apparatet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm.
• Lukk døren til apparatet helt før du setter støpselet i stikkontakten.
• Produktet leveres med støpsel og strømledning.

Anvendelige kabeltyper for montering eller utskiftning i Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Jordledningen (grønn/gul kabel) må være 2 cm lenger enn den brune fasen og de blå nøytrale kablene.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt eller eksplosjon.

• Produktets spesifikasjoner må ikke endres.
• Pass på at ventilasjonsåpningene ikke er blokkerte.
• Ikke la produktet være uten tilsyn mens det er i drift.

- Slå av produktet etter hver bruk.

- Vær forsiktig når du åpner døren til produktet når det er i bruk. Varmluft kan slippe ut.

- Bruk ikke produktet som arbeids- eller oppbevaringsflate.

- Ikke la gnister eller åpne flammer komme i kontakt med produktet när du åpner døren.

- Bruk alltid glass og krukker som er godkjent for konserveringsformål.

- Legg ikke brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av apparatet.

ADVARSEL!

2.4 Stell og rengjøring

ADVARSEL!

Fare for personskade, brann eller skade på produktet.

• Slå av produktet og trekk støpselet ut av stikkontakten før rengjøring og vedlikehold.
• Påse at produktet er kaldt. Det er fare for at glasspanelene kan knuses.
• Erstatt umiddelbart panelene til glassdørene om disse har blitt skadet. Kontakt det autoriserte servicesenteret.
• Vær forsiktig når du fjerner døren fra produktet. Døren er tung!
• Rengjør produktet med jevne mellomrom for å hindre skade på overflaten.
• Rengjør produktet med en fuktet myk klut. Bruk kun nøytralt vaskemiddel. Du må aldri bruke skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.
• Følg sikkerhetsanvisningene på pakken hvis du bruker ovnsspray.

2.5 Pyrolytisk rengjøring

ADVARSEL!

Fare for skade / Brann / Kjemiske utslipp (damp) i pyrolytisk modus.

• Før du utfører pyrolytisk rengjøring og innledende forvarming skal du fjerne følgende fra ovnsrommet:
  – eventuelle overflødige matrester, olje eller fett/avleiringer.
  – alle uttakbare gjenstander (inkludert hyller, sideskinner osv. som fölger med produktet) spesielt Superclean gryter, panner, brett, redskaper osv.

• Les alle instruksjonene for pyrolytisk rengjøring nøye.

• Hold barn borte fra apparatet mens pyrolytisk rengjøring er i gang. Produktet blir svært varmt og varm luft slippes ut fra ventilasjonsåpningene foran.

• Pyrolytisk rengjøring er en operasjon med høy temperatur som kan frigjøre røyk fra matlagingsrester og konstruksjonsmaterialer, og derfor anbefales forbrukere på det sterkeste å:
  – sørg for god ventilasjon under og etter hver pyrolytiske rengjøring.
  – sørg for god ventilasjon under og etter første forvarming.
• Ikke søl eller påfør vann på ovnsdøren under og etter den pyrolytiske rengjøringen for å unngå å skade glasspanelene.
• Røyk som frigis fra alle pyrolytiske ovner / matrester som beskrevet, er ikke skadelige for mennesker, inkludert barn, eller personer med medisinske tilstander.
• Hold kjæledyr unna produktet under og etter pyrolytisk rengjøring og innledende forvarming. Små kjæledyr (spesielt fugler og reptiler) kan være svært følsomme for temperaturendringer og avgitt røyk.
• Non-stick-overflater på gryter, panner, brett, kjøkkenutstyr osv. kan skades av den høye temperaturen ved pyrolytisk rengjøring av alle pyrolytiske ovner og kan også være en kilde for lave nivåer av skadelige gasser.

2.6 Innvendig lys

ADVARSEL!

Det er fare for elektrisk støt.

• Angående lampen(e) i dette produktet og reservedeler som selges separat: Disse lampene er ment å motstå ekstreme fysiske forhold i husholdningsprodukter, for eksempel temperatur, vibrasjon, fuktighet, eller er ment å signalisere informasjon om produktets driftsstatus. De er ikke ment å brukes i andre bruksområder og egner seg ikke til rombelysning.
• Dette produktet inneholder en lyskilde med energieffektivitetsklasse G.
• Bruk kun lyspærer med tilsvarende spesifikasjoner.

2.7 Tjenester

• Kontakt det autoriserte servicesenteret for å reparere apparatet.
• Bruk kun originale reservedeler.

Se etter i Sikkerhetskapitlene.

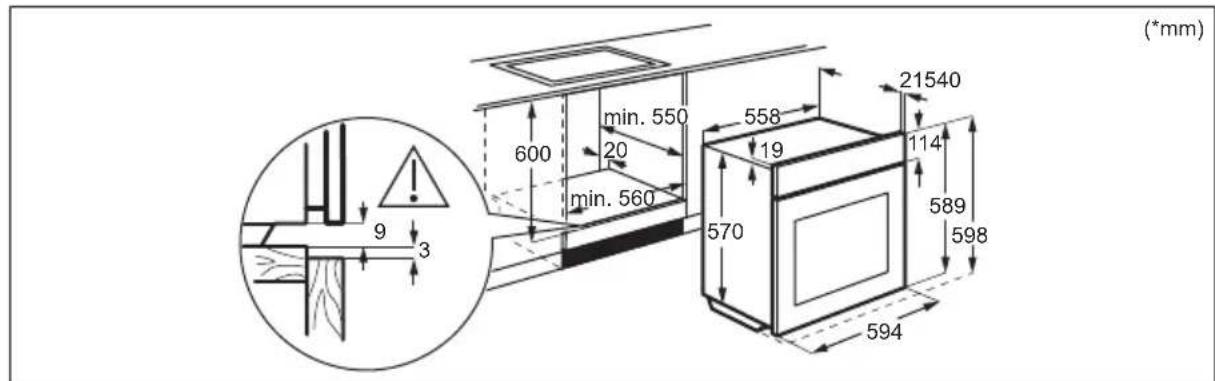

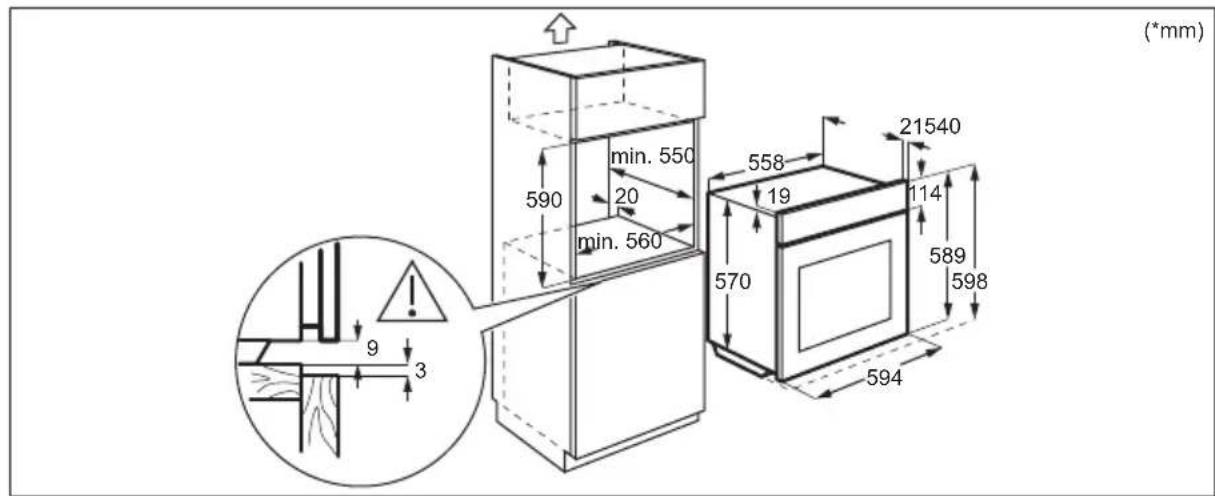

3.1 Bygge inn

(*mm) 600 min. 550 20 min. 560 558 19 21540 114 589 598 570 594 9 3

(*mm) 590 min. 550 20 min. 560 558 19 21540 114 570 589 598 594 9 3

4.1 Generell oversikt

1 2 4 5 6 7 8 9 10 11 1 2 3 4

1 Betjeningspanel
2 Bryter for ovnsfunksjoner
3 Display

4 Betjeningsbryter (for temperaturen)
5 Ventilåpninger for kjølevifte
6 Varmeelement
7 Lys
8 Vifte
9 Uttakbare brettstiger
10 Nedsenkning i ovnsrom
11 Hyllenivåer

4.2 Tilbehør

• Rist

For kokekar, kakeformer, steker.

- Grill-/stekepanne

For å bake eller steke eller for å samle opp fett.

5. BETJENINGSPANEL

5.1 Skjult lås

For å bruke produktet, trykker du på bryteren. Bryteren kommer ut.

5.2 Oversikt over betjeningspanel

Velg en ovnsfunksjon for å slå på produktet. Vri bryteren for ovnsfunksjoner til av- posisjonen for å slå av ovnen.

Timer Hurtigoppvarming Lys Lås Bekreft innstilling

5.3 Display

88:88:8888 h : min : s STOP START STOP > 1/1 PROD S

Display med nøkkelfunksjoner.

Displayindikatorer

Grunnleggende indikatorer
Sperre	Assistert matlaging	Rengjøring	Innstillinger	Hurtigoppvarming
Timer-indikatorer
Varselur	STOPSluttid	Utsatt tid		Tidsinnstilling
Fremdriftslinje – for temperatur eller tid. Linjen er helt rød når ovnen når den innstilte temperaturen.

6. F∅R F∅RSTE GANGS BRUK

ADVARSEL!

Se etter i Sikkerhetskapitlene.

6.1 Første gangs rengjøring

Rengjør den tomme ovnen før første bruk og angi tiden:

00:00

Still inn tiden. Trykk på OK

6.2 Første gangs forvarming

Steg 1 Ta ut alt tilbehør og avtakbare brettstiger fra ovnen.

Steg 2

Ovnen kan avgi lukt og røyk under forvarming. Sørg for tilstrekkelig ventilasjon i rommet.

7. DAGLIG BRUK

ADVARSEL!

Se etter i Sikkerhetskapitlene.

7.1 Slik angir du: Varmefunksjoner

Steg 1 Vri bryteren for ovnsfunksjoner og velg en ovnsfunksjon.

Steg 2 Vri kontrollbryteren for å sette temperaturen.

7.2 Varmefunksjoner

Ovnsfunksjon Anvendelse

Ekte Varmluft

Over- og undervarme

Frossen mat

Pizzafunksjon

Undervarme

Tining

Baking med fukt

For å steke kjøtt og bake kaker. Still inn en lavere temperatur enn for konvensjonell matlaging, da viften fordeler varmen jevnt innvendig i ovnen.

For å bake og steke på ett hyllenivå.

For å gjøre halvfabrikata og hurtigmat (f.eks. pommes frites, potetbåter og värruller) sprøere.

For å bake pizza og andre retter som krever mer varme nedenfra.

For å hermetisere mat og bake kaker med sprø bunn.

For å tine mat (grønnsaker og frukt). Tinetiden avhenger av mengden og størrelsen på den frosne maten.

Denne funksjonen er laget med tanke på å spare energi når man lager mat. Når du bruker denne funksjonen, kan temperaturen i produktet variere fra den angitte temperaturen. Restvarmen brukes. Varmeeffekten kan reduseres. For mer informasjon, se kapittelet «Daglig bruk», merknader om: Baking med fukt.

Ovnsfunksjon Anvendelse
	Slik griller du tynne matstykker og rister brød.
Grill
	For å steke store kjøttstykker eller fjærfe på én brettplassering. For å gratinere og bru-ne.
Gratinering med vifte
≡Meny	For å gå inn i Menyen: Assistert matlaging, Rengjøring, Innstillinger.

7.3 Merknader om: Baking med fukt

Denne funksjonen blir brukt til å overholde energieffektivitetsklassen og økodesignkrav (i henhold til EU 65/2014 og EU 66/2014). Tester i henhold til: IEC/EN 60350-1.

Stekeovnsdøren skal være lukket under tilberedning slik at funksjonen ikke forstyrres, og ovnen er i drift med høyest mulig energieffektivitet.

Når du bruker denne funksjonen, slås ovnslampen automatisk av etter 30 sekunder.

For matlagingsinstruksjonene se kapittelet «Råd og tips»Baking med fukt. For generelle anbefalinger om energisparing se kapittelet «Energieffektivitet», Energisparetips.

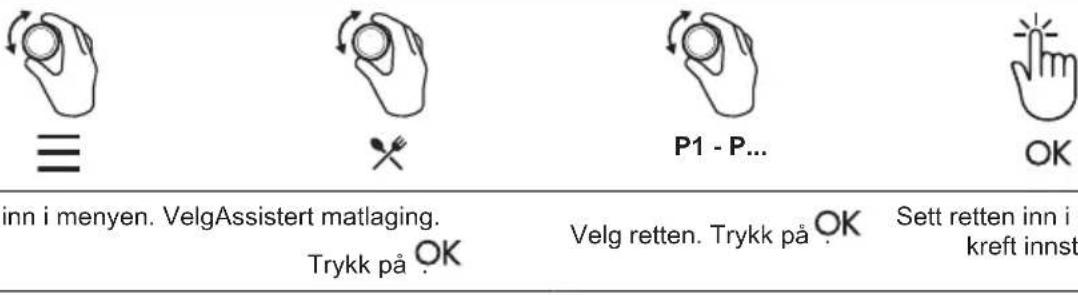

7.4 Slik stiller du inn: Assistert matlaging

Hver rett i denne undermenyen har en anbefalt ovnsfunksjon og temperatur. Bruk funksjonen til å tilberede en rett raskt med standardinnstillinger. Du kan også justere tiden og temperaturen under matlagingen.

Når funksjonen er ferdig, kontroller at maten er klar.

For enkelte av rettene kan du også lage mat med:		• Vekt automatisk
Steg 1 Steg 2 Steg 3 Steg 4
			[03HW]
Gå inn i menyen. VelgAssistert matlaging.Trykk på OK		Velg retten. Trykk på OK	Sett retten inn i ovnen. Bekreft innstilling.

7.5 Meny: Assistert matlaging

Bildetekst
	Vekt automatisk tilgjengelig.
	Forvarm produktet før du starter tilbered-ningen.

Bildetekst

Bretthøyde.

8.1 Klokkefunksjonene

Klokkefunksjon Bruk
Varselur	Når timeren er ferdig høres et lydsignal.
[XXGT]Tilberedningstid	Når timeren er ferdig høres lydsignal og ovnsfunksjonen stopper.
[2H50]Utsatt tid	For å utsette starten og/eller slutten på tilberedningen.
[10HK$]Tidsinnstilling	Maksimaltid er 23 t 59 min. Denne funksjonen har ingen innvirkning på bruk av ovnen.For å slå av og på Tidsinnstilling velg: Meny, Innstillinger.

8.2 Slik stiller du inn: Klokkefunksjonene

Slik angir du: Tid på dagen
Steg 1 Steg 2 Steg 3
≡
For å endre klokkeslett, gå inn i menyen og velg Innstillinger, Klokkeslett.	Still klokken.	Trykk på: OK

Slik angir du: Varselur
Steg 1		Steg 2 Steg 3
	Displayet viser:0:00
Trykk på:		Angi Varselur	Trykk på: OK
i Timeren starter nedtellingen med det samme.

Slik angir du: Tilberedningstid

Steg 1 Steg 2			Steg 3 Steg 4
		Displayet viser:0:00STOP
Velg en ovnsfunksjon og still inn temperatu- ren.	Trykk gjentatte gan- ger: [IMAGE]		Still inn tilbered- ningstiden.	Trykk på: OK

i Timeren starter nedtellingen med det samme.

Slik angir du: Utsatt tid
Steg 1 Steg 2		Displayet viser: tid på dagen START	Steg 3 Steg 4		Displayet viser: STOPP	Steg 5 Steg 6
Velg ovns-funksjon.	Trykk gjentatte ganger:		Angi starttid.	Trykk på: OK		Angi ferdig-tid.	Trykk på: OK.

i Timer startet å telle ned ved innstilt starttid.

9. BRUKE TILBEH∅RET

ADVARSEL!

Se etter i Sikkerhetskapitlene.

9.1 Innsetting av tilbehør

Små fordypninger øverst for å øke sikkerheten. Fordypningene er også

tippebeskyttet. Den høye kanten rundt risten forhindrer at kokekar sklir av risten.

Rist:

Sett ristene inn mellom sporene på brettstigen og pass på at foten peker nedover.

Skyv brettet inn i sporene på brettstigene.

Denne funksjonen forhindrer at produktfunksjonen endres ved et uhell.

- trykk og hold for å slå på funksjonen. Det høres et lydsignal. - trykk og hold inne for å slå den av.

Av sikkerhetsgrunner, vil produktet slå seg av automatisk etter en viss tidsperiode hvis varmefunksjonen er aktiv og ingen innstillinger endres.

(°C) (t)

30 - 115 12.5

(°C) (t)

120 - 195 8.5

200 - 245 5.5

250 3

Hvis du har tenkt å kjøre en ovnsfunksjon over en steketid som overskrider den

automatiske avstengningstiden, må du stille inn tilberedningstiden. Se i kapittelet «Klokkefunksjoner».

Automatisk avstenging virker ikke med funksjonene: Lys, Utsatt tid.

10.3 Kjølevifte

Når produktet er i bruk, slår kjøleviften seg på automatisk for å holde produktets overflater kalde. Hvis du slår av produktet, er kjøleviften aktiv til produktet avkjøles.

11. RÅD OG TIPS

11.1 Råd om tilberedning

Temperaturer og tilberedningstider i tabellene er kun veiledende. De avhenger av oppskriftene og kvalitet og mengde ingredienser som brukes.

Produktet kan bake eller steke annerledes enn det forrige produktet. Antydningene nedenfor viser anbefalte innstillinger for temperatur, tilberedningstid og hylleplassering for spesifikke mattyper.

Tell brettposisjonene fra bunnen av ovnen.

Hvis du ikke finner opplysningene for en bestemt oppskrift, kan du ta utgangspunkt i en tilsvarende rett.

For energisparetips, se kapittelet «Energieffektivitet».

Symboler som brukes i tabellene:

	Mattype
	Varmefunksjon
	Temperatur

	Tilbehør
	Hyllenivå
	Tilberedningstid (min)

11.2 Baking med fukt – anbefalt tilbehør

Bruk mørke og ikke-refleksive bokser og beholdere. De har bedre varmeabsorbering enn den lette fargen og de refleksive rettene.

• Pizzapanne – mørk, ikke-reflekterende, diameter 28cm
• Bakebrett – mørk, ikke-reflekterende, diameter 26cm
• Ramekiner – keramikk, diameter 8cm, høyde 5 cm
• Tertebunnsform - mørk, ikke-refleksiv, diameter 28cm

11.3 Baking med fukt

Følg forslagene i tabellen for best mulig resultater.

	≡	°C	☐	☐
Søt små gjærbakst, stekebrett eller langpanne 180 2 35 - 4012 stk
Rundstykker, 9 stk stekebrett eller langpanne 180 2 35 - 40
Frossen pizza, 0,35 rist 220 2 35 - 40kg
Rullekake stekebrett eller langpanne 170 2 30 - 40
Brownies stekebrett eller langpanne 180 2 30 - 40
Soufflé, 6 stk keramisk ildfast form på rist 200 3 30 - 40
Sukkerbrødbunn sukkerbrødform på rist 170 2 20 - 30

	°C	☐	☐
Formkake med sylte- bakeform på rist 170 2 35 - 45 tøy
Posjert fisk, 0,3 kg stekebrett eller langpanne 180 3 35 - 45
Hel fisk, 0,2 kg stekebrett eller langpanne 180 3 35 - 45
Fiskefilét, 0,3 kg pizzabrett på rist 180 3 35 - 45
Posjert kjøtt, 0,25 kg stekebrett eller langpanne 200 3 40 - 50
Shashlik, 0,5 kg stekebrett eller langpanne 200 3 25 - 35
Informasjonskapsler stekebrett eller langpanne 180 2 20 - 30 (Cookies), 16 stk
Makroner, 20 stk stekebrett eller langpanne 180 2 40 - 45
Muffins, 12 stk stekebrett eller langpanne 170 2 30 - 40
Ikke-søt butterdeig, 16 stekebrett eller langpanne 170 2 35 - 45 stk
Sandkjeks, 20 stk stekebrett eller langpanne 150 2 40 - 50
Småterter, 8 stk stekebrett eller langpanne 170 2 20 - 30
Grønnsaker, posjerte, stekebrett eller langpanne 180 3 35 - 40 0,4 kg
Vegetarisk omelett pizzabrett på rist 200 3 30 - 45
Middelhavsgrønnsa- stekebrett eller langpanne 180 4 35 - 40 ker, 0,7 kg

11.4 Tilberedningstabeller for testinstitutter

Informasjon for testinstitutter

Tester i henhold til IEC 60350-1.

			☐	°C	☐
Småkaker, 16 stk. per stekebrett	Over- og undervarme Stekebrett 3		150	25 - 35
Småkaker, 16 stk. per stekebrett 1)	Ekte Varmluft	Stekebrett 3	150	20 - 30
Småkaker, 16 stk. per stekebrett	Ekte Varmluft	Stekebrett	1 og 3	150	20 - 30
Eplepai, 2 former ∅ 20 cm	Over- og undervarme Rist		2	170	80 - 100
Eplepai, 2 former ∅ 20 cm	Ekte Varmluft	Rist	2	160	70 - 90

			°C
Formkake, kake-form ∅26 cm 1)	Over- og undervarme Rist 2 160 30 - 40
Formkake, kake-form ∅26 cm 1)	Ekte Varmluft Rist 2 160 30 - 40
Formkake, kake-form ∅26 cm 1)	Ekte Varmluft Rist 1 og 3 160 25 - 40
Kjeks Over- og undervarme Stekebrett 3 150 20 - 30
Kjeks Ekte Varmluft Stekebrett 2 150 20 - 30
Kjeks Ekte Varmluft Stekebrett 1 og 3 150 15 - 25
Smørbrød 2)	Grill Rist 3 maks. 5 - 7
Biffburger, 6 biter, 0,6 kg 1)3)	Grill Rist og langpanne 3 maks. 15 - 30

1) Forvarm ovnen i 10 min.
2) Forvarm ovnen til den innstilte temperaturen er nädd.
3) Plasser stekeristen på det tredje hyllenivået og langpannen på det andre hyllenivået i ovnen. Snu maten halvveis inn i tilberedningstiden.

12. STELL OG RENGJ∅RING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

12.1 Merknader om rengjøring

Rengjøringsmid- ler

Rengjør produktets forside kun med en mikrofiberklut med varmt vann og et mildt vaskemiddel.

Bruk en rengjøringsløsning for å rengjøre metalloverflater.

Rengjør flekker med et mildt vaskemiddel.

Hverdagsbruk

Rengjør ovnsrommet etter bruk. Fettoppsamling eller andre rester kan føre til brann.

Fuktighet kan kondensere inne i produktet eller på glasspanelene i døren. For å redusere kondensen, kan du la produktet være i gang i 10 minutter før du lager mat. Ikke oppbevar maten i produktet lenger enn 20 minutter. Tørk ovnsrommet kun med en mikrofiberklut etter hver bruk.

12.2 Slik fjerner du: Brettstiger

Fjern brettstigene for å rengjøre ovnen.

Steg 1 Slå av ovnen og vent til den har kjølt seg ned.

Steg 2 Trekk den fremre delen av brettstigen ut fra sideveggen.

Steg 3 Trekk den bakre delen av brettstigen ut fra sideveggen og ta den ut.

Steg 4 Monter brettstigen i motsatt rekkefølge.

1 2

12.3 Bruk: Pyrolytisk rengjøring

Rengjør ovnen med Pyrolytisk rengjøring.

ADVARSEL!

Fare for brannskader.

FORSIKTIG!

Før Pyrolytisk rengjøring:

Pyrolytisk rengjøring

Steg 1

Gå inn i meny: Rengjøring

Mulighet Varighet

	C1 - Lett rengjøring 2 t
Steg 2	OK – trykk for å starte rengjøringen.

Steg 3 Etter rengjøring, drei bryteren for varmefunksjoner til av-posisjonen.

Når rengjøringen starter, er ovnsdøren låst og lampen er av. Frem til døren låses opp, viser displayet: For å stoppe rengjøringen før den er ferdig, må du dreie bryteren for ovnsfunksjoner til av-posisjonen.

Når rengjøringen er over:

Slå ovnen av, og vent til den er kald.

Rengjør ovnsrommet med en myk klut.

Fjern resten fra bunnen av ovnen.

12.4 Rengjøringspåminnelse

Ovnen påminner deg når den skal rengjøres med pyrolytisk rengjøring.

blinker i displayet i 5 s etter hver tilberedningsøkt.

For å slå av påminnelsen, må du taste inn Meny og velg Innstillinger, Rengjøringspåminnelse.

12.5 Slik fjerner du og installerer: Dør

Ovnsdøren har fire glass. Du kan ta av ovnsdøren og det innvendige dørglasspanelet for å rengjøre dem. Les hele «Fjerning og montering av døren»-instruksjonen før du fjerner glassene.

FORSIKTIG!

Ikke bruk ovnen uten de glasspanelene.

Steg 1 Åpne døren helt, og hold begge hengslene.

Steg 2 Løft og trekk i låsene til de klikker på plass.

Steg 3 Lukk ovnsdøren halveis til første åpne posi- sjon. Trekk og løft for å ta døren ut av holde- ren.

Steg 4 Legg døren på et mykt tøystykke på et stabiltunderlag og Frigjør låsesystemet for å fjerne de indre glasspanelene.
Steg 5 Drei festene 90° og ta dem ut av holderne.
Steg 6 Først løfter du forsiktig og fjerner deretter glasspanelene en etter en. Start fra det øverste panelet.

Steg 7 Rengjør glasspanelene med vann og såpe. Tørk glasspanelene forsiktig. Ikke rengjør glasspanelene i oppvaskmaskinen.
Steg 8 Når rengjøringen er ferdig, monterer du glassene og ovnsdøren igjen.
Hvis døren er riktig montert, vil du høre et klikk när du lukker låsene.

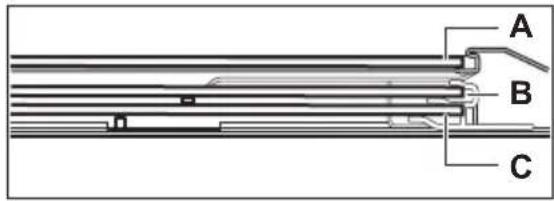

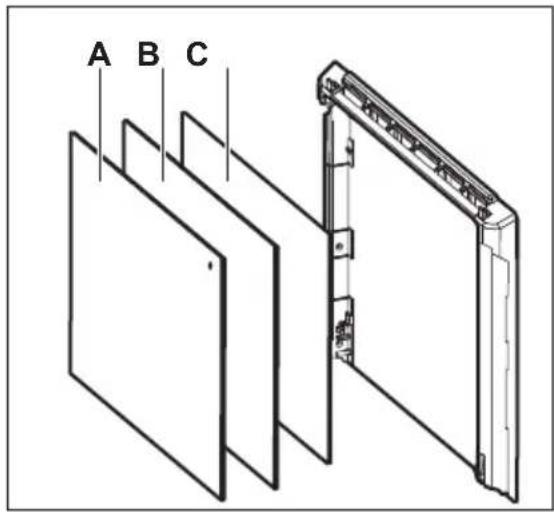

Påse at du setter glassene (A, B og C) på plass igjen i riktig rekkefølge. Se etter symbolet/skriften på siden av glasspanelet, hver av glassene ser forskjellig ut for å gjøre demontering og montering enklere. Dørlisten klikker når den installeres riktig. Pass på at du setter det midtre glasset på riktig plass.

A B C

A B C

12.6 Slik bytter du: Ovnslampe

ADVARSEL!

Steg 2 Rengjør glassdekselet.

Se etter i Sikkerhetskapitlene.

13.1 Hva må gjøres, hvis...

Itilfeller som ikke er inkludert i denne tabellen, ta kontakt med et autorisert servicesenter.

Du finner informasjon som servicesenteret behøver på typeskiltet. Typeskiltet er plassert på den fremre rammen til produktrommet. Ikke fjern typeskiltet fra produktrommet.

Vi anbefaler at du noterer opplysningene her:

Modell (MOD.) ......

Produktnummer (PNC) ....

Serienummer (S.N.) ....

14. ENERGIEFFEKTIV

14.1 Produktinformasjon og produktinformasjonsark i henhold til EU-forordninger om økodesign og energimerking

Leverandørens navn Electrolux
Modellidentifikasjon	COH4P46BX0 944068318
	EOF4P46BX 944068309
	EOF6P46BX 944068324
	EOFDP46BK 944068373
Energieffektivitetsindeks 81.7
Energieffektivitetsklasse A+
Energiforbruk med standard matmengde, over- og undervarme 0.94 kWt/syklus
Energiforbruk med standardbelastning, viftemodus 0.67 kWt/syklus
Antall ovner 1
Varmekilde Elektrisitet
Volum 65 l
Ovnstyper Innebygd ovn
Masse	COH4P46BX0 33.6 kg
	EOF4P46BX 34.6 kg
	EOF6P46BX 33.8 kg
	EOFDP46BK 33.6 kg

EN 60350-1 - Elektriske husholdningsprodukter for matlaging – del 1: Komfyrer, ovner, dampovner og grillapparater - Metoder for måling av yteevne.

14.2 Produktinformasjon for strømforbruk og maksimal tid for å nå gjeldende laveffektmodus

Strømforbruk i standby-modus 0.8 W

Maksimal tid som trengs for at utstyret automatisk skal nå gjeldende laveffektmodus 20 min

14.3 Energisparingstips

Følgende tips nedenfor vil hjelpe deg med å spare energi når du bruker produktet.

Sørg for at produktets dør er lukket når produktet er i bruk. Ikke åpne døren for ofte under matlaging. Hold dørpakningen ren og sørg for at den sitter godt på plass.

Bruk kokekar i metall og mørke, ikke-reflekterende bokser og beholdere for å forbedre energisparingen

Bruk om mulig tilberedningsfunksjoner med varmluft for å spare strøm.

Restvarme

Når tilberedningstiden er lengre enn 30 min, reduser produktets temperatur til minimum 3 -

10 min før matlagingen avsluttes. Restvarmen inne i produktet fortsetter å tilberede.

Bruk restvarmen til å holde maten varm eller varme opp andre retter.

Når du slår av produktet viser skjermen restvarmen.

Slik holder du maten varm

Hvis du vil bruke restvarmen til å holde maten varm, velg lavest mulig temperaturinnstilling. Displayet viser restvarmeindikatoren eller temperaturen.

Matlaging med lampen av

Funksjonen er laget med tanke på å spare strøm under matlaging.

Når du bruker denne funksjonen, slås ovnslampen automatisk av etter 30 s. Du kan slå på ovnslampen igjen, men dette reduserer forventet energibesparing.

15. MENYSTRUKTUR

15.1 Meny

Steg 1 Steg 2 Steg 3 Steg 4 Steg 5

OK – trykk for å be- krefte innstillingen.

Juster verdien og trykk OK

Vri bryteren for ovnsfunksjoner til av-posisjonen for å gå ut av Meny.

Meny struktur

Assistert matlaging

Rengjøring

Innstillinger

Innstillinger

2 – Klikk 3 – Lyd av

05 Tidsinnstilling På/Av 06 Lys På/Av

07 Hurtigoppvarming På/Av 08 Rengjøringspåminnelse På/Av

09 Demomodus Aktiveringskode:

10 Programvareversjon Kontroller

2468

11 Tilbakestill alle innstillinger Ja / Nei

16. BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet. Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket

med symbolet sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

12.4 Påminnelse om rengöring

2 - Klick 3 - Ljud av

2 - Klick 3 - Ljud av

05 Upptimer På/Av 06 Belysning På/Av
