Välkommen till Electrolux! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 368
2. SÄKERHETSINSTRUKTIONER.... 370
3. INSTALLATION....373
4. PRODUKTBESKRIVNING.... 374
5. KONTROLLPANEL.... 375
6. FÖRE FÖRSTA ANVÄNDNING....375
7. DAGLIG ANVÄNDNING....376
8. KLOCKFUNKTIONER....379
9. ANVÄNDNING AV TILLBEHÖR....381
10. TILLVALSFUNKTIONER....382
11. RÅD OCH TIPS....382
12. SKÖTSEL OCH RENGÖRING....384
13. FELSÖKNING.... 389
14. ENERGIEFFEKTIVITET....390
15. MENYSTRUKTUR.... 391
16. MILJÖSKYDD.... 392

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur

produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska hållas under uppsikt så att de inte leker med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar.
• Om maskinen har ett barnlås ska den aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är endast avsedd för matlagning.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• Installation av denna produkt och byte av kabeln får endast utföras av behörig person.
• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.
• Bryt strömförsörjningen till apparaten före utförande av underhåll.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• WARNING! Kontrollera att produkten är avstängd innan du byter lampa för att undvika risk för elektriska stötar.

• VÄRNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen eller ugsutrymmet.

• Använd alltid ugnsvantar vid iläggning eller urtagning av tillbehör eller ugsformar.

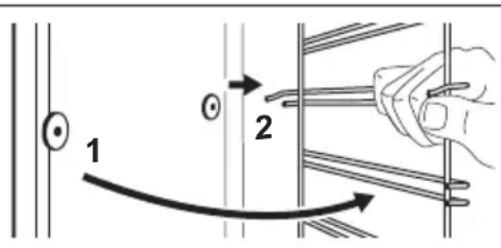

• För att ta bort en ugnsstege drar du först ut stegen framtill och sedan den bakre delen från sidoväggen. Sätt tillbaka ugnsstegar i omvänd ordning.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra luckans glas för att undvika repor, vilka i sin tur kan leda till att glaset spricker.
• Ta bort alla tillbehör från ugnen och avlägsna större avlagringar/spill från utrymmet före pyrolytisk rengöring.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Dra aldrig produkten i handtaget.
• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.
• Minsta avständ till andra produkter ska beaktas.
• Kontrollera, före installation av ugnen, att ugnsluckan kan öppnas enkelt utan motständ.
• Produkten är utrustad med ett elektriskt kylsystem. Den måste användas med den elektriska strömförsörjningen.

Skåpets minimihöjd (minsta höjd för skåpet under bänk) 590 (600) mm

Skåpets bredd 560 mm

Skåpets djup 550 (550) mm

Höjd på produktens främredel	598 mm
Höjd på produktens bakredel	579 mm
Bredd på produktens främre del	594 mm
Bredd på produktens bakredel	558 mm
Produktens djup 561 mm
Inbyggnadsdjup för produkten	540 mm
Djup med öppen lucka 1007 mm
Minsta storlek på ventilationsöppningen. Öppning placerad nedtill på vänstrasidan	560x20 mm
Nätsladdens längd. Kabelnär placerad i det nedre hög-ra hörnet på baksidan	1100 mm
Monteringsskruvar 4x25 mm

2.2 Elanslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.

• Produkten måste jordas.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka eller nichen nedanför produkten, speciellt inte när den är igång eller om luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Stäng produktens lucka helt innan du ansluter kontakten till eluttaget.
• Denna produkt levereras med en huvudkontakt och en huvudkabel

Tillämplig kabeltyper för installation eller utbyte i Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

För kabeldelen, se den totala effekten på märkplåten. Se även tabellen:

Jordkabeln (grön/gul kabel) måste vara 2 cm längre än den bruna fasen och de blå neutrala kablarna.

2.3 Använd

WARNING!

Risk för skador, brännskador, elstötar eller explosion föreligger.

• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av produkten efter varje användningstillfälle.
• Var försiktig när du öppnar produktens lucka medan produkten är påslagen. Varm luft kan strömma ut.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Tryck inte på den öppna luckan.
• Använd inte produkten som arbets- eller avlastningsyta.
• Öppna luckan försiktigt. Användning av ingredienser med alkohol kan orsaka blandning av alkohol och luft.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Använd alltid glas och burkar som är godkända för konservering.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

WARNING!

Risk för skador på produkten.

- För att förhindra skador eller missfärgning på emaljen:

– placera inte eldfasta formar eller andra föremål direkt på ugnsbotten.

– lägg inte aluminiumfolie direkt på ugnsbotten.

– häll inte vatten direkt i den heta produkten.
– Låt inte fuktiga maträtter eller matvaror stå kvar i produkten när tillagningen är klar.
– var försiktig när du tar bort eller installerar tillbehören.

• Missfärgning av emaljen eller den rostfria ytan påverkar inte produktens funktion.
• Använd en djup form för mjuka kakor. Fruktjuice kan orsaka fläckar som inte går att ta bort.
• Laga alltid mat med luckan stängd.
• Om produkten installeras bakom en beklädnadspanel, till exempel i ett skåp, se till att skåpsdörren eller panelen aldrig är stängd när produkten används. Värme och fukt kan byggas upp bakom en stängd lucka och orsaka skador på produkten, skåpsmöblerna eller golvet. Stäng inte luckan förrän produkten har svalnat helt efter användning.

2.4 Underhåll och rengöring

WARNING!

Risk för personskador, brand eller skador på produkten.

• Stäng av produkten och koppla bort den från eluttaget innan underhåll.
• Se till att produkten har svalnat. Det finns även risk för att glaspanelerna kan spricka.

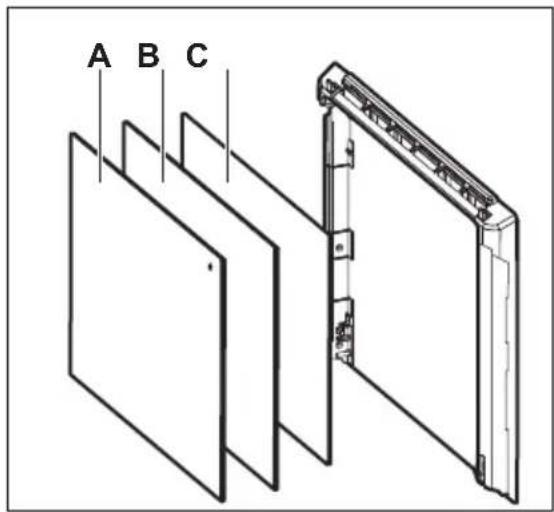

• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.
• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Rengör produkten med en våt mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte slipande produkter, repande rengöringstussar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.

2.5 Pyrolytisk rengöring

WARNING!

Risk för skador / brand / kemiska utsläpp (rök) i Pyrolysläget.

- Innan den katalytiska rengöringen och föruppvärmningen startas ska följande tas bort från ugnen:

– Eventuella matrester, olje- eller fettspill/avlagringar.
– alla löstagbara föremål (inklusive hyllor, ugnsstegar osv., som medföljer produkten), särskilt kastruller, pannor, brickor, redskap osv. med non-stickbeläggning.

• Läs noga igenom alla instruktioner för pyrolytisk rengöring.
• Håll barn borta från produkten när pyrolytisk rengöring är igång. Produkten blir mycket varm och varm luft släpps ut från de främre ventilationsöppningarna.
• Pyrolytisk rengöring är en högtemperaturfunktion som kan avge ångor från matrester och byggnadsmaterial, och därför bör användaren:

– Ombesörja god ventilation under och efter varje pyrolytisk rengöring.

– ge god ventilation under och efter den första förvärmningen.

• Spill eller applicera inte vatten på ugnsluckan under och efter pyrolysrengöringen för att undvika att skada glasrutorna.
• Ångor som släpps ut från pyrolysugnar/matlagningsrester är inte skadliga för människor, inte heller för barn och eller personer med olika sjukdomstillständ.
• Håll små husdjur borta från produkten under och efter pyrolysrengöringen och den initiala föruppvärmningen. Små sällskapsdjur (särskilt fåglar och reptiler) kan vara mycket känsliga för temperaturförändringar och avgivna ångor.
• Teflonbeläggningar på kastruller, stekpannor, brickor, köksredskap osv. kan skadas av den höga temperaturen vid användning av pyrolytisk rengöring i alla pyrolysugnar och kan också vara en källa till skadliga ångor i låg grad.

2.6 Invändig belysning

WARNING!

Risk för elektrisk stöt!

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.
• Denna produkt innehåller en ljuskälla med energieffektivitetsklass G.
• Använd bara lampor med samma specifikationer.

2.7 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten.
• Använd endast originalreservdelar.

2.8 Avyttring

WARNING!

Risk för personskador eller kvävning föreligger.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla ur produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

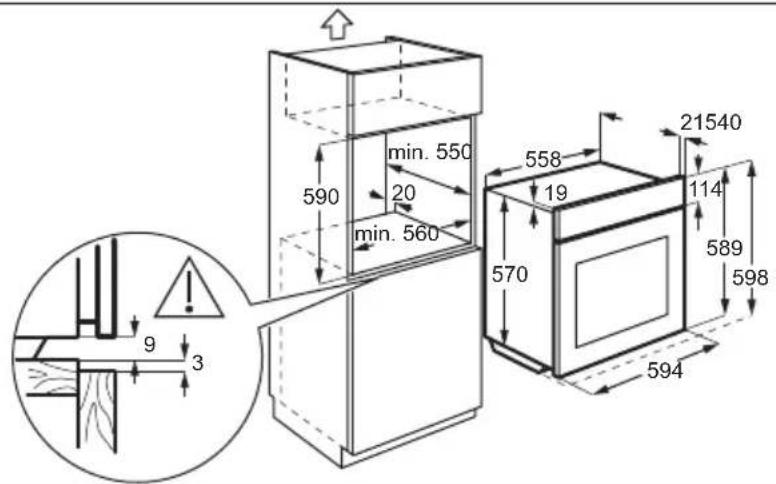

3.1 Inbyggnad

min. 550 600 20 min. 560 558 19 570 21540 114 589 598 594 9 3

(*mm)

min. 550 590 20 min. 560 558 19 570 21540 114 589 598 594 9 3

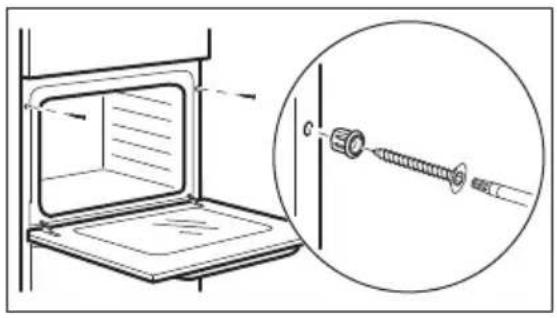

3.2 Säkring av ugnen i inbyggnadsskåpet

3 Display
4 Temperaturinställningsvred
5 Ventilationsöppningar för kylfläkten
6 Värmeelement
7 Lampa
8 Fläkt
9 Ugnsstegar, borttagbara
10 Fördjupning i ugnsutrymmet
11 Hyllplaceringar

4.2 Tillbehör

• Galler

För kokkärl, kakformar, stekar.

- Grill- / stekpanna

För bakning, stekning eller som uppsamlingsfat.

5. KONTROLLPANEL

5.1 Infällbara vred

För att använda produkten, tryck på kontrollvredet. Vredet kommer ut.

5.2 Översikt av kontrollpanelen

Välj en tillagningsfunktion för att slå på produkten. Ugnen stängs av genom att vredet ställs i avstängt läge.

Timer Snabbuppvärmning Belysning Lås Bekräfta inställning.

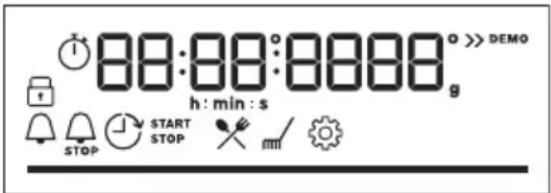

5.3 Display

88:00:0000g h : min : s STOP START STOP OFF DEMO

Display med inställda knappfunktioner.

Grundläggande indikatorer
Knapplås	Assisterad matlagning	Rengöring	Inställningar	Snabbuppvärmning
Timer-indikatorer
Signalur	STOPSluttid	Tidsfördröjning		Upptimer
Förloppsindikator - visar uppnådd temperatur eller tid. Stapeln är helt röd när ugnen när den in-ställda temperaturen.

6. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

6.1 Första rengöring

Före den första användningen ska den tomma ugnen rengöras och tiden ställas in:

00:00

Ställ in tidtagningen. Tryck på

6.2 Initial föruppvärmning

Sätt den tomma ugnen på förvärmning innan du använder den första gången.

Steg 1 Ta ut alla tillbehör och flyttbara ugnsstegar ur ugnen.

Steg 2

Ställ in maxtemperatur för funktionen:

Låt ugnen stå på i 1t.

Steg 3

Ställ in maxtemperatur för funktionen:

Låt ugnen stå på i 15min.

Ugnen kan avge lukt och rök under föruppvärmning. Se till att rummet är ventilerat.

7. DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

7.1 Så här ställer du in: Tillagningsfunktioner

Steg 1 Vrid på vredet för tillagningsfunktioner för att välja funktion:

Steg 2 Vrid på kontrollvredet för att justera temperaturen.

7.2 Tillagningsfunktioner

Tillagningsfunktion Program

Varmluft

För stekning av kött och bakning av kakor. Ställ in en lägre temperatur än för över-/undervärme, eftersom fläkten fördelar värmen jämnt i ugnens insida.

Över-/undervärme

Tillagning och stekning på en ugnsnivå.

Tillagningsfunktion Program
	För tillagning av krispig snabbmat, som pommes frites, potatisklyftor eller värrullar.
Fryst mat
	För att tillaga pizza och andra rätter som kräver mer värme underifrån.
Pizza/Paj
	För bakning av kakor med knaprig botten och för konservering av livsmedel.
Undervärme
	För att tina mat (grönsaker och frukt). Upptiningstiden beror på mängden och storleken på den frysta maten.
Upptining
	Den här funktionen är utformad för att spara energi under tillagning. När du använder den här funktionen kan temperaturen i ugnen skilja sig från inställd temperatur. Restvärmen används. Värmeeffekten kan minskas. Mer information finns i kapitlet "Daglig användning" och anvisningar om: Bakning med fukt.
Bakning med fukt
	För grillning av tunnskurna stycken och brödrostning.
Grill
	stekning på första ugnsnivån av större köttstycken eller fågelkött med ben. Tillaga gratänger och bryna.
Varmluftsgrillning
≡	Så här öppnar du menyn: Assisterad matlagning, Rengöring, Inställningar.
Meny

7.3 Anvisningar om: Bakning med fukt

Den här funktionen användes för att uppfylla kraven på energieffektivitetsklass och ekodesign (enligt EU 65/2014 och EU 66/2014). Tester enligt: IEC/EN 60350-1.

Ugnsluckan ska vara stängd under tillagningen så att funktionen inte avbryts och ugnen fungerar med högsta möjliga energieffektivitet.

Om du använder den här funktionen släcks lampan automatiskt efter 30 sekunder.

För tillagningsinstruktioner, se kapitlet "Råd och tips"Bakning med fukt. För rekommendationer om allmän energibesparing, se kapitlet "Energieffektivitet", tips för energibesparing.

7.4 Hur man ställer in: Assisterad matlagning

Varje maträtt i denna undermeny har en föreslagen tillagningsfunktion och temperatur. Använd funktionen för att tillaga en maträtt snabbt med standardinställningar. Tiden och temperaturen kan justeras under tillagningen.

När funktionen har avslutats, kontrollera om maten är klar.

För vissa maträtter kan tillagningen också styras med: • Automatisk vikt

Steg 1 Steg 2 Steg 3 Steg 4

Öppna menyn. VäljAssisterad matlagning. Tryck på OK

Välj maträtt. Tryck på OK

Sätt in maträtten i ugnen. Bekräfta inställning.

7.5 Meny: Assisterad matlagning

Teckenförklaring

Automatisk vikt tillgängligt.

Förvärm ugnen innan du börjar laga mat.

Teckenförklaring

Ugnsnivå.

Displayen visar P och ett antal maträtter som du kan kontrollera i tabellen.

Maträtt Vikt Ugnsnivå / tillbehör

P1	Filé eller biff, rare (långsam tillagning)
P2	Filé eller biff, medium (långsam tillagning)	0.5 - 1.5 kg; 5–6 cm tjocka bitar	tillaga i ugnform på gallerStek köttet i några minuter i en het stekpanna. Sätt in i ugnen.
P3	Filé eller biff, done (långsam tillagning)
P4	Kalvstek (t.ex. bog) 0.8 - 1.5 kg; 4 cm tjocka bitar		tillaga i ugnform på gallerStek köttet i några minuter i en het stekpanna. Sätt in i ugnen.
P5	Fläskstek, hals eller bog	1.5 - 2 kg	tillaga i ugnform på gallerVänd köttet efter halva tillagningstiden.
P6	Fläskkarré, färsk 1 - 1.5 kg; 5–6 cm tjocka bitar		bakplåtStek köttet i några minuter i en het stekpanna. Sätt in i ugnen.
P7	Revben från gris 2 - 3 kg; använd råa, 2–3 cm tunna revbensspjäll		2; tillaga i ugnform på gallerTillsätt vätska så att botten täcks i stekfatet.
P8	Hel kyckling 1 - 1.5 kg; färska		tillaga i ugnform på gallerVänd köttet efter halva tillagningstiden för att få en jämn bryning.

Maträtt Vikt Ugnsnivå / tillbehör
P9	Kycklingbröst 180 - 200 g per styck	2; bakplåt
P10	Köttfärslimpa 1 kg	bakplåt
P11	Hel fisk grillad 0.5 - 1 kg per fisk	bakplåtFyll fisken med smör och använd dina favoritkryddor och örter.
P12	Fiskfilé -	2; stekgryta på galler
P13	Cheesecake -	1; 26 cm springform på galler
P14	Äppeltarte -	1; pajform på galler
P15	Chokladmuffins -	3; muffinsplåt på bakplåt
P16	Limpkaka -	2; brödform på galler
P17	Bakad potatis 1 kg	2; bakplåtLägg hela potatisar med skal på bakplåten.
P18	Kroketter, frysta 0.5 kg	3; bakplåt
P19	Pommes frites, frysta 0.75 kg	3; bakplåt
P20	Kött/vegetarisk la-sagne med torra la-sagneplattor	1 - 1.5 kg
P21	Potatisgratäng (rå po-tatis)	1 - 1.5 kg
P22	Färsk pizza, tunn	-
P23	Färsk pizza, tjock	-
P24	Quiche -
P25	Baguette/ciabatta/ljust bröd	0.8 kg

8. KLOCKFUNKTIONER

8.1 Klockfunktioner

Klockfunktion	Program
Signalur	När den inställda tiden har gått ges en ljudsignal.
Klockfunktion Program
Tillagningstid	När den inställda tiden har gått ges en ljudsignal och tillagningsfunktionen stop-pas.
Tidsfördröjning	För att fördröja tillagningens start- och/eller sluttid.
[2ZXC] Upptimer	Maximalt är 23 tim 59 min. Denna funktion påverkar inte ugnens funktioner i öv-rigt.Slå på och stäng av Upptimer genom att välja: Meny, Inställningar.

8.2 Så här ställer du in: Klockfunktioner

Så här ställer du in: Klockslag
Steg 1 Steg 2 Steg 3
≡
Ändra tidpunkt genom att öppna menyn och välja Inställningar och Tid.	Ställ tiden	Tryck på: OK

Så här ställer du in: Signalur

Steg 1		Steg 2 Steg 3
	Displayen visar:0:00
Tryck på: 🌐		Ställ in Signalur	Tryck på: OK

i Timern startar nedräkningen omedelbart.

Så här ställer du in: Tillagningstid

Steg 1 Steg 2		Displayen visar:0:00STOP	Steg 3 Steg 4
Välj en tillagningsfunktion och ställ in temperaturen.	Tryck upprepade gånger på:		Ställ in tillagningstiden.	Tryck på: OK
Timern startar nedräkningen omedelbart.

Så här ställer du in: Tidsfördröjning

Steg 1 Steg 2		Displayenvisar: tid-punkt[IMAGE]START	Steg 3 Steg 4		Displayenvisar:--:--	Steg 5 Steg 6
Välj tillag-ningsfunk-tion.	Tryck uppre-pade gånger		Ställ in start-tiden.	Tryck på:OK.		Ställ in slut-tiden.	Tryck på:OK.

Timern börjar nedräkningen vid inställd starttid.

Se Säkerhetsavsnitten.

9.1 Sätta in tillbehör

Liten inbuktning upptill ökar säkerheten. Fördjupningarna är gör också enheterna

tippsäkra. Den höga kanten runt hyllan hindrar att kokkärl glider av.

Galler:

Skjut in gallret mellan ugnsstegens ledskenor och kontrollera att fötterna är vända nedåt.

Skjut in långpannan mellan ungsstegarnas ledskenor.

Funktionen förhindrar att ugnsfunktionen ändras oavsiktligt.

Sätt på den när ugnen är igång – den angivna matlagningen fortsätter, kontrollpanelen är läst. Slå på den när ugnen är avständg – den kan inte slås på, kontrollpanelen är läst.

– tryck och håll inne för att slå på funktionen. En ljudsignal hörs.

- tryck och håll inne för att stänga av den.

3 x blinkar när låset slås på.

10.2 Automatisk avstängning

Av säkerhetsskäl stängs produkten av automatiskt efter en viss tid om tillagningsfunktionen är aktiv och inga inställningar ändras.

(°C) (t)

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

250 3

Ställ in tillagningstiden om du tänker köra en tillagningsfunktion som pågår längre än den automatiska avstängningstiden. Se kapitlet "Klockfunktioner."

Automatisk avstängning fungerar inte med funktionerna: Belysning, Tidsfördröjning.

10.3 Kylfläkt

När ugnen är på, slås fläkten på automatiskt för att hålla ugnens ytor svala. Om du stänger av ugnen fortsätter fläkten att gå tills ugnen svalnat.

11. RÅD OCH TIPS

11.1 Tillagningsrekommodationer

Temperatur och tillagningstid i tabellerna är endast för vägledning. Hur de ska väljas beror på recept och ingrediensernas kvalitet och mängd.

Ugnen kan baka eller steka annorlunda än din gamla ugn. Tabellerna nedan visar rekommenderade inställningar för temperatur, tillagningstid och hyllposition för specifika typer av mat.

Räkna hyllnivåerna nedifrån, från ugnens botten.

Om du inte kan hitta inställningarna för ett visst recept kanske du kan använda inställningarna för ett liknande recept.

För energibesparingstips, se kapitlet "Energieffektivitet".

Symbolerna som används i tabellerna:

	Typ av mat
	Tillagningsfunktion
	Temperatur
	Tillbehör

Ugnsnivå

Tillagningstid (min)

11.2 Bakning med fukt - rekommenderade tillbehör

Använd mörka och icke reflekterande burkar och formar. De absorberar värme bättre än ljusa färger och reflektiva formar.

- Pizzaform - mörk, icke reflekterande, diameter 28cm

• Bakform - mörk, icke reflekterande, diameter 26cm
• Portionsformar - keramik, diameter 8cm, höjd 5 cm
• Flan-form - mörk, icke reflekterande, diameter 28cm

11.3 Bakning med fukt

För bästa resultat ska du följa förslagen som listas i tabellen nedan.

		°C	☐	☐
Vetebullar, 12 st långpanna eller djup form 180 2 35 - 40
Frallor, 9 st långpanna eller djup form 180 2 35 - 40
Fryst pizza, 0,35 kg Galler 220 2 35 - 40
Rulltårta långpanna eller djup form 170 2 30 - 40
Brownie långpanna eller djup form 180 2 30 - 40
Sufflé, 6 st keramiska portionsformar på galler		200 3 30 - 40
Sockerkaksbotten flan-form på galler 170 2 20 - 30
Viktoriakaka gratängform på galler 170 2 35 - 45
Pocherad fisk, 0,3 kg långpanna eller djup form 180 3 35 - 45
Hel fisk, 0,2 kg	långpanna eller djup form 180 3 35 - 45
Fiskfilé, 0,3 kg	pizzaform på galler	180 3 35 - 45
Pocherat kött, 0,25 kg	långpanna eller djup form 200 3 40 - 50
Shashlik, 0,5 kg	långpanna eller djup form 200 3 25 - 35
Småkakor, 16 st långpanna eller djup form 180 2 20 - 30
Macaroons, 20 st	långpanna eller djup form 180 2 40 - 45
Muffins, 12 st	långpanna eller djup form 170 2 30 - 40
Matpaj, 16 st	långpanna eller djup form 170 2 35 - 45
Mördegskakor, 20 st	långpanna eller djup form 150 2 40 - 50
Tarteletter, 8 st	långpanna eller djup form 170 2 20 - 30
Pocherade grönsaker, 0,4 kg	långpanna eller djup form 180 3 35 - 40
Vegetarisk omelett	pizzaform på galler	200 3 30 - 45
Medelhavsgrönsaker, 0,7 kg	långpanna eller djup form 180 4 35 - 40

11.4 Tillagningstabeller för testinstitut

Information för testinstitut

Tester enligt IEC 60350-1.

			°C
Småkakor, 16 st/plåt	Över-/undervärme Bakplåt 3 150 25 - 35
Småkakor, 16 st/plåt 1)	Varmluft Bakplåt 3 150 20 - 30
Småkakor, 16 st/plåt	Varmluft Bakplåt 1 och 3 150 20 - 30
Äppelpaj, 2 st20 cm formar	Över-/undervärme Galler 2 170 80 - 100
Äppelpaj, 2 st20 cm formar	Varmluft Galler 2 160 70 - 90
Sockerkaka i∅26 cm kakform1)	Över-/undervärme Galler 2 160 30 - 40
Sockerkaka i∅26 cm kakform1)	Varmluft Galler 2 160 30 - 40
Sockerkaka i∅26 cm kakform1)	Varmluft Galler 1 och 3 160 25 - 40
Mördegskakor Över-/undervärme Bakplåt 3 150 20 - 30
Mördegskakor Varmluft Bakplåt 2 150 20 - 30
Mördegskakor Varmluft Bakplåt 1 och 3 150 15 - 25
Rostat bröd 2)	Grill Galler 3 max. 5 - 7
Hamburgare, 6stycken, 0,6kg 1)3)	Grill Galler och lång-panna	3 max. 15 - 30

1) Förvärm ugnen till 10 min.
2) Förvärm ugnen tills inställd temperatur uppnås.
3) Placera gallret på den tredje nivån och långpannan på den andra ugnsnivån. Vänd maten efter halva tillagnings- tiden.

12. SKÖTSEL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

12.1 Rengöring

Rengöringsme- del

Rengör ugnens framsida med en mikrofiberduk med varmt vatten och ett milt rengöringsmedel.

Använd en rengöringslösning för att rengöra metalldelar.

Rengör fläckar med ett milt diskmedel.

För användning varje dag

Rengör ugnsutrymmet efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till brand.

Fukt kan kondensera i ugnen eller på ugnsluckans glas. För att minska kondensen kan man låta ugnen vara igång i 10 minuter före användning. Låt inte maten stå i ugnen längre än 20 minuter. Torka ugsutrymmet med enbart en mikrofiberduk efter varje användning.

Tillbehör

Rengör alla tillbehör efter varje användningstillfälle och låt dem torka. Använd enbart en mikrofiberduk med varmt vatten och ett milt rengöringsmedel. Diska inte tillbehören i diskmaskin.

Använd inte rengöringsmedel med slipeffekt eller vassa föremål när du rengör SuperClean-tillbehören.

12.2 Hur man tar bort: Ugnsstegar

Ta bort ugnsstegarna vid rengöring av ugnen.

Steg 1 Stäng av ugnen och vänta tills den har svalnat.

Steg 2 Dra först ut stegarnas främre del från sidoväggen.

Steg 3 Dra den bakre änden av ugnsstegen bort från sidoväggen och ta bort den.

Steg 4 Sätt tillbaka ugnsstegar i omvänd ordning.

1 2

12.3 Så här använder du: Pyrolytisk rengöring

Rengör ugnen med Pyrolytisk rengöring.

WARNING!

Det finns risk för brännskador.

FÖRSIKTIGHETSÅTGÄRDER!

Om andra produkter är monterade i samma skåp får de inte användas samtidigt som den här funktionen. Det kan skada ugnen.

Före Pyrolytisk rengöring:

Stäng av ugnen och vänta tills den har svalnat.

Ta ut alla tillbehör. Rengör ugnsbotten och innerglaset påluckan med varmt vatten, mjuk trasaoch milt rengöringsmedel.

Pyrolytisk rengöring
Steg 1	Öppna meny: Rengöring
Funktion Koktid
C1 - Lätt rengöring 2 tim
Steg 2	OK– tryck för att starta rengöringen.
Steg 3 Efter rengöring, vrid på vredet för värmefunktioner till avstängt läge.
iNär rengöringen startar låses ugnsluckan och lampan släcks.Tills luckan låses upp visar displayen: Förr att avaktivera rengöringen innan den är klar, vrid tillagningsvredet för ugnen till Av-läget.
När rengöringen är klar:
Stäng av ugnen och vänta tills den har svalnat.	Torka ur ugnen invändigt med en mjuk trasa.	Ta bort rester från ugnens botten.

Ugnen påminner dig om när den ska rengöras med pyrolysrengöring.
blinkar på displayen i 5 sek efter varje tillagning.	För att stänga av påminnelsen, ange Meny och välj In-ställningar, Påminnelse om rengöring.

12.5 Hur man tar bort och installerar: Luckan

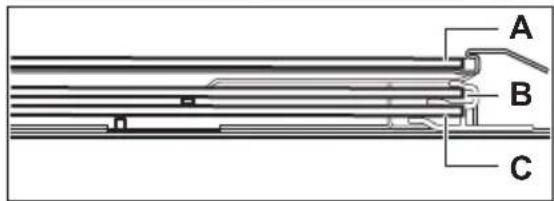

Ugnsluckan har fyra glaspaneler. Du kan avlägsna ugnsluckan och de inre glaspanelerna för att rengöra dem. Läs hela instruktionerna "Ta bort och installera luckan" innan du tar bort glaspanelerna.

⚠ FÖRSIKTIGHETSÄTGÄRDER!

Använd inte ugnen utan glaspanelerna.

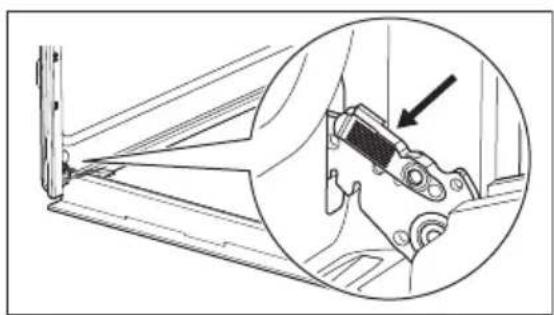

Steg 1 Öppna luckan helt och håll i båda gångjärnen.

Steg 2 Lyft och dra i spärrarna tills de klickar.
Steg 3 Stäng ugnsluckan till den första öppna positionen (halvvågs). Lyft och dra därefter för att ta bort luckan från sin plats.
Steg 4 Lägg luckan på en mjuk handduk på en stabil yta och lossa låssystemet för att ta bort glaspanelerna.
Steg 5 Vrid de två fästena 90° och lossa dem från sina platser.
Steg 6 Lyft först försiktigt och ta sedan bort glaspanelerna en i taget. Börja med den övre pane-len.

Steg 7 Rengör glaspanelerna med vatten och tvål. Torka glaspanelerna noga. Diska inte glaspanelerna i diskmaskin.

Steg 8 När rengöringen är klar, sätt tillbaka glaspanelerna och ugnsluckan.

Om luckan är korrekt installerad kommer du att höra ett klick när du stänger spärrarna.

Var noga med att sätta tillbaka glasrutorna (A, B och C) i rätt ordning. Kontrollera symbolen/skriften på sidan av glaspanelen, varje glaspanel ser olika ut för att förenkla demontering och montering. När det har installerats korrekt hörs ett klick i lucklisten. Se till att du monterar mittpanelen av glas korrekt på sin plats.

A B C

A B C

12.6 Byte av: Lampa

WARNING!

Risk för elektrisk stöt! Lampan kan vara het.

Innan du byter lampan:
Steg 1 Steg 2 Steg 3
Stäng av ugnen. Vänta tills ugnen är kall.	Koppla bort ugnen från eluttaget. Lägg en trasa i botten av ugsutrymmet.

Bakre lampa

Steg 1 Ta bort glasskyddet genom att vrida på det.

Steg 2 Rengör glasskyddet.

Steg 3 Byt ut lampan mot en passande som är värmetålig upp till 300 °C.

Steg 4 Sätt tillbaka glasskyddet.

13. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

13.1 Vad gör jag om ...

Om något saknas i denna tabell, kontakta ett auktoriserat servicecenter.

Ugnen slås inte på eller värms inte upp

Problem Kontrollera att...

Det går inte att starta eller använda produkten. Produkten är korrekt ansluten till eluttaget.

Produkten värms inte upp. Den automatiska avstängningen är avaktiverad.

Produkten värms inte upp. Produktens lucka är stängd.

Produkten värms inte upp. Säkringen har inte löst ut.

Produkten värms inte upp. Låset är avstängt.

Komponenter

Problem Kontrollera att...

Belysningen är släckt. Bakning med fukt - är påslagen.

Belysningen fungerar inte. Glödlampan är trasig.

Felkoder

Displayen visar ... Kontrollera att...

Err C3 Ugnsluckan är stängd och ugnslåset är inte trasigt.

Err F102 Produktens lucka är stängd.

Err F102 Ugnslåset är inte trasigt.

00:00 Ett strömavbrott har inträffat. Ställ in klockan.

Om displayen visar en felkod som inte finns i den här tabellen, slå av säkringen och slå på den igen för att starta om ugnen. Om felkoden återkommer, kontakta en auktoriserad serviceverkstad.

13.2 Servicedata

Kontakta din återförsäljare eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet.

Nödvändig information som servicecentret behöver finns på graderingsskylten. Typskylten sitter på ugnsutrymmets främre ram. Avlägsna inte typskylten från ugnsutrymmet.

Vi rekommenderar att du antecknar uppgifterna här:

Modell (MOD.) ......

Produktnummer (PNC) ....

Serienummer (S.N.) ....

14. ENERGIEFFEKTIVITET

14.1 Produktinformation och produktinformationsblad enligt EU:s ekodesign- och energimärkningsförordningar

Leverantörens namn Electrolux
Modellidentifiering	COH4P46BX0 944068318
	EOF4P46BX 944068309
	EOF6P46BX 944068324
	EOFDP46BK 944068373
Energieffektivitetsindex 81.7
Energieffektivitetsklass A+
Energiförbrukning med standardbelastning, konventionellt läge 0.94 kWh/cykel
Energiförbrukning med standardbelastning, varmluftsläge 0.67 kWh/cykel
Antal kaviteter 1
Värmekälla Elektricitet
Volym 65 l
Typ av ugn Inbyggd ugn
Massa	COH4P46BX0 33.6 kg
	EOF4P46BX 34.6 kg
	EOF6P46BX 33.8 kg
	EOFDP46BK 33.6 kg

IEC/EN 60350-1 - Elektriska hushållsapparater för matlagning - Del 1: Sortiment, ugnar, ångugnar och grillar - metoder för att mäta prestanda.

14.2 Produktinformation om effektförbrukning och maxtid för att uppnå lämpligt strömsparläge

Effektförbrukning i viloläge 0.8 W

Maxtiden som krävs för att utrustningen automatiskt ska uppnå det lämpliga strömsparläget 20 min

14.3 Energibesparande tips

Följande tips hjälper dig att spara energi när du använder din produkt.

Kontrollera att ugnsluckan är ordentligt stängd när ugnen är påslagen. Öppna inte ugnsluckan för ofta under tillagningen. Håll luckans tätningslist är ren och kontrollera att den sitter rätt och ordentligt fast.

Använd köksredskap av metall och mörka, icke-reflekterande burkar och behållare för att spara energi.

Förvärm inte produkten före tillagning om det inte specifikt rekommenderas.

Gör så korta uppehåll som möjligt vid tillagning av flera rätter för samma tillfälle.

Tillagning med varmluft

Om möjligt, använd varmluftsfunktionen för att spara energi.

Restvärme

Om tillagningen tar längre tid än 30 minuter, sänk ugnstemperaturen med minst 3–10 minuter innan tillagningen avslutas.

Tillagningen fortsätter med ugnens restvärme.

Använd restvärmen för att hålla maten varm eller värma upp andra rätter.

När du stänger av ugnen visas restvärme på displayen.

Varmhållning

Välj lägsta möjliga temperaturinställning för att använda restvärme och hålla maten varm.

Restvärmeindikatorn eller temperaturen visas på displayen.

Laga mat med släckt belysning

Släck belysningen under tillagning. Tänd den endast när du behöver den.

Bakning med fukt

Denna funktion används för att spara energi under tillagningen.

Med denna funktion släcks belysningen automatiskt efter 30 sekunder. Du kan tända belysningen igen, men det innebär att förväntad energibesparing minskar.

15. MENYSTRUKTUR

15.1 Meny

Steg 1 Steg 2 Steg 3 Steg 4 Steg 5

- välj för att ona Meny.

Välj alternativet i Meny strukturen och tryck på OK

Välj inställningen.

OK – tryck för att bekräfta inställningen.

Justera värdet och tryck på OK

Vrid på vredet för tillagningsfunktioner till Meny.

Meny-struktur

Assisterad matlagning

Rengöring

Inställningar

Inställningar

01 Klockslag Ändra 02 Ljusstyrka i display 1 - 5

03 Knappljud 1 - Pip

04 Ljudvolym knappar 1 - 4

07 Snabbuppvärmning På/Av 08 Påminnelse om rengör-

På/Av

ing

09 Demoläge Aktiveringskod:

10 Programversion Kontrollera

2468

11 Återställ alla inställningar Ja/Nej

16. MILJÖSKYDD

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen 📀 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

[Non-Text]

......

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

......

......

......

[Non-Text]

[Non-Text]

[EMPTY]
