BRUGSANVISNING EOFDP46BK ELECTROLUX

få rådgivning, brochurer, fejlfinding, service- og reparationsinformation:

www.electrolux.com/support

Ret til ændringer uden varsel forbeholdes.

INDHOLDSFORTEGNELSE

1. OM SIKKERHED....28
2. SIKKERHEDSANVISNINGER.... 30
3. INSTALLATION....33
4. PRODUKTBESKRIVELSE....34
5. BETJENINGSPANEL....35
6. F∅R BRUG F∅RSTE GANG.... 35
7. DAGLIG BRUG.... 36
8. URFUNKTIONER....39
9. BRUG AF TILBEH∅RET 41
10. EKSTRAFUNKTIONER....42
11. RÅD OG TIPS....42
12. VEDLIGEHOLDELSE OG RENG∅RING....44
13. FEJLFINDING....49
14. ENERGIEFFEKTIV....50
15. MENUSTRUKTUR....51
16. MILJ∅HENSYN....52

1. ⚠OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og sårbare personer

- Apparatet må kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de farer, det indebærer. Børn under 8 år og personer med

omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.

• Børn skal holdes under opsyn for at sikre, at de ikke leger med produktet.
• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Lad ikke børn og husdyr komme tæt på apparatet, mens det er i brug, eller når det køler af.
• Hvis apparatet har en børnesikring, skal den aktiveres.
• Børn må ikke udføre rengøring og vedligeholdelse på produktet uden opsyn.

1.2 Generel sikkerhed

• Dette apparat må kun anvendes til tilberedning af fødevarer.
• Dette apparat er beregnet til indendørs husholdningsbrug.
• Dette apparat kan bruges på kontorer, hotelværelser, bed & breakfast-værelser, stue- og gæstehuse og anden lignende indkvartering, hvor en sådan brug ikke overstiger (gennemsnitlig) brugsniveauer i hjemmet.
• Kun en faguddannet installatør må installere apparatet og udskifte kablet.
• Brug ikke apparatet, inden det monteres i den indbyggede struktur.
• Før enhver vedligeholdelse skal apparatet kobles fra elnettet.
• Hvis strømledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, det autoriserede servicecenter eller en tekniker med tilsvarende kvalifikationer.
• ADVARSEL: Sørg for, at der er slukket for apparatet, inden pæren skiftes for at undgå elektrisk stød.

• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Vær omhyggelig med at undgå at røre ved varmeelementer eller ovnummets overflade.

• Brug altid ovnhandsker til at fjerne eller isætte tilbehør eller ovnartikler.

• Træk først ovnribberne og derefter den bageste ende væk fra sidevæggene for at fjerne ovnribberne. Montér ovnribberne i modsat rækkefølge.
• Brug ikke damprenser til at rengøre apparatet.
• Brug ikke skrappe slibende rengøringsmidler eller skarpe metalskrabere til at rengøre glasset i kogesektionens hængslede låg. De kan ridse overfladen, med det resultat, at glasset knuses.
• Fjern al tilbehøret fra rummet i apparatet før pyrolyserengøring.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres og tilsluttes af en sagkyndig.

• Fjern al emballagen.
- Undlad at installere eller bruge et beskadiget apparat.
- Følg installationsvejledningen, der følger med apparatet.
- Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.
- Træk aldrig i apparatet i håndtaget.
- Installér apparatet et sikkert og velegnet sted, der opfylder installationskrav.
- Mindsteafstanden til andre apparater og enheder skal overholdes.
- Før du monterer ovnen, skal du kontrollere, om ovnlågen åbner uden modstand.
- Apparatet er udstyret med et elektrisk afkølingssystem. Det skal betjenes med den elektriske strømforsyning.

Kabinettets minimumshøj-de (kabinets minimumshøj-de under bordpladen)

590 (600) mm

Kabinet, bredde 560 mm

Kabinet, dybde 550 (550) mm

Højde foran på apparatet 598 mm

Højde bagest på apparatet 579 mm

Bredde foran på apparatet 594 mm

Apparatets indbygnings-dybde 540 mm

Dybde med åben dør 1007 mm

Ventilationsåbning mini- mumsstørrelse. Åbning pla- ceret på bundens bageste side 560x20 mm

Længden på ledninger til 1100 mm strømforsyning. Ledning placeret i højre hjørne af bagsiden

Monteringsskruer 4x25 mm

2.2 El-forbindelse

ADVARSEL!

Risiko for brand og elektrisk stød.

- Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker.

• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.
• Sørg for, at parametrene på typeskiltet er kompatible med nettislutningens elektriske mærkeværdier.
• Brug altid en korrekt monteret lovlig stikkontakt.
• Brug ikke multistikadaptere og forlængerledninger.
• Pas på, du ikke beskadiger netstikket og netledningen. Hvis der bliver behov for at udskifte netledningen, skal det udføres af vores autoriserede servicecenter.
• Elledninger må ikke komme i berøring med eller nær ved apparatets låge, især när det er tændt, eller lågen er varm.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.
• Luk apparatets luge helt, inden du sætter netstikket i stikkontakten.
• Dette apparat er forsynet med et stik og en strømledning.

Tilgængelige tilslutningskabler til installation eller udskiftning for Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Se den samlede effekt på typeskiltet for denne del af kablet. Du kan også se i tabellen:

Samlet effekt (W) Kablets tværsnit (mm²)

maksimum 1380 3x0.75

maksimum 2300 3x1

maksimum 3680 3x1.5

Jordledningen (grønt/gult kabel) skal være 2 cm længere end den brune fase og de blå neutrale kabler.

2.3 Brug

ADVARSEL!

Risiko for personskade, forbrændinger og elektrisk stød eller eksplosion.

• Apparatets specifikationer må ikke ændres.
• Sørg for, at ventilationsåbningerne ikke er blokerede.
• Lad ikke apparatet være uden opsyn under drift.
• Sluk for apparatet efter hver brug.
• Vær forsigtig, når du åbner apparatets låge, hvis apparatet er i brug. Der kan slippe varm luft ud.
• Betjen ikke apparatet med våde hænder, eller när det har kontakt med vand.
• Tryk ikke på den åbne läge.
• Brug ikke apparatet som arbejds- eller frasætningsplads.
• Åbn apparatets låge forsigtigt. Brug af ingredienser med alkohol kan forårsage en blanding af alkohol og luft.
• Lad ikke gnister eller åben ild komme i kontakt med apparatet, när du åbner lägen.
• Brug altid glas og krukker, der er godkendt til konserveringsformål.
• Læg ikke brændbare produkter eller genstande, der er våde med brændbare produkter i nærheden af eller på apparatet.

ADVARSEL!

Risiko for beskadigelse af apparatet.

- Sådan undgås skader eller misfarvning af emaljen: - Stil ikke ovnfaste fade eller andre genstande direkte i apparatet.

– Læg ikke aluminiumsfolie direkte på bunden af ovnrummet.
– Hæld ikke vand direkte ind i det varme apparat.
– Hold ikke fugtige fade og madvarer i apparatet, när du har afsluttet tilberedningen.
– Vær forsigtig, när du fjerner eller monterer tilbehøret.

• Farveændring af emaljen eller rustfrit stål forringer ikke apparatets ydeevne.
• Brug en bradepande til fugtige kager. Frugtsaft forårsager pletter, der kan være permanente.
• Tilbered altid mad med lågen lukket.
• Hvis produktet installeres bag et møbelpanel (f.eks. en dør), skal du sørge for, at døren aldrig lukkes, mens produktet er tændt. Der kan opbygges varme og fugt bag et lukket møbelpanel, hvilket kan forårsage efterfølgende skade på produktet, huset eller gulvet. Luk ikke møbelpanelet, før produktet er kølet helt af efter brug.

Risiko for personskade, ild eller beskadigelse af apparatet.

• Sluk for apparatet, og tag stikket ud af kontakten inden vedligeholdelse.
• Kontrollér, at apparatet er kølet af. Der er risiko for, at ovnglasset går i stykker.
• Udskift øjeblikkeligt ovnglassets paneler, hvis de er beskadigede. Kontakt det autoriserede servicecenter.
• Vær forsigtig, när du tager lågen af apparatet. Døren er tung!
• Rengør apparatet jævnligt for at forhindre forringelse af overfladematerialet.
• Rengør apparatet med en fugtig, blød klud. Brug kun neutralt rengøringsmiddel. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.
• Hvis du bruger en ovnspray, skal du følge instruktionerne på dens emballage.

2.5 Pyrolyserengøring

ADVARSEL!

Risiko for personskade / brand / kemiske emissioner (dampe) i pyrolyse-tilstand.

• Inden pyrolytisk rensning og forvarmning skal følgende fjernes fra ovnrummet:
• Alle madrester, spildt olie og fedt
• alle udtagelige genstande (herunder hylder, ovnribber osv., der følger med apparatet), især alle non-stick gryder, pander, plader, redskaber osv.
• Læs omhyggeligt alle anvisninger vedrørende pyrolyserengøring.
• Hold børn væk fra apparatet, mens pyrolyserengøringen er i gang. Ovnen bliver meget varm, og varm luft afgives fra de forreste køleåbninger.
• Pyrolyserengøring er en proces ved høj temperatur, som kan frigive dampe fra madrester og konstruktionsmaterialet. Derfor rådes forbrugerne på det kraftigste til at:
  – Sørg for god udluftning under og efter pyrolyserengøringen.
  – giv god ventilation under og efter den første forvarmning.
• Undgå at spilde eller komme vand på ovnlågen under og efter den pyrolyserengøringen for at undgå at beskadige ovnglassene.
• Dampe fra alle pyrolytiske ovne / madrester som beskrevet er ikke skadelige for mennesker, herunder børn, eller personer med helbredsproblemer.
• Hold kæledyr væk fra apparatet under og efter pyrolyserengøringen og forvarmningen. Små kæledyr (især fugle og krybdyr) kan være meget følsomme over for temperaturændringer og udsendt røg.
• Non-stick-overflader på gryder, pander, bakker, redskaber osv. kan blive beskadiget af pyrolyserengøring ved høj temperatur i pyrolytiske ovne og kan også udgøre en kilde til skadelige dampe på lavt niveau.

2.6 Indvendig belysning

ADVARSEL!

Risiko for elektrisk stød.

• Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.
• Dette produkt indeholder en lyskilde i energieffektivitetsklasse G.
• Brug kun lamper med de samme specifikationer.

2.7 Service

• Kontakt det autoriserede servicecenter for at få repareret apparatet.
• Brug kun originale reservedele.

2.8 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Kontakt din genbrugsplads ang. oplysninger om, hvordan produktet bortskaffes korrekt.
• Tag stikket ud af kontakten.
• Klip kablet af tæt på produktet, og bortskaf det.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

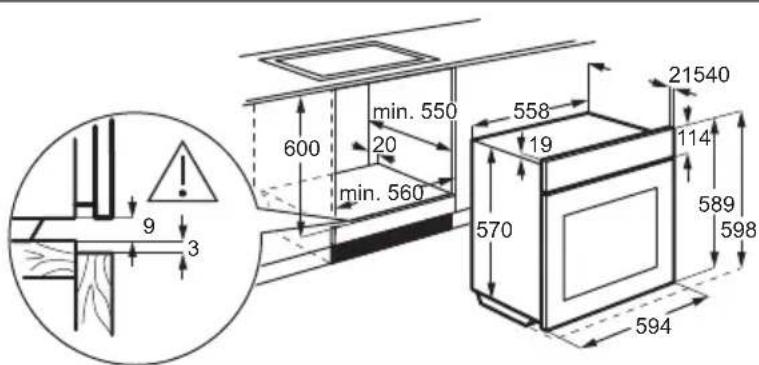

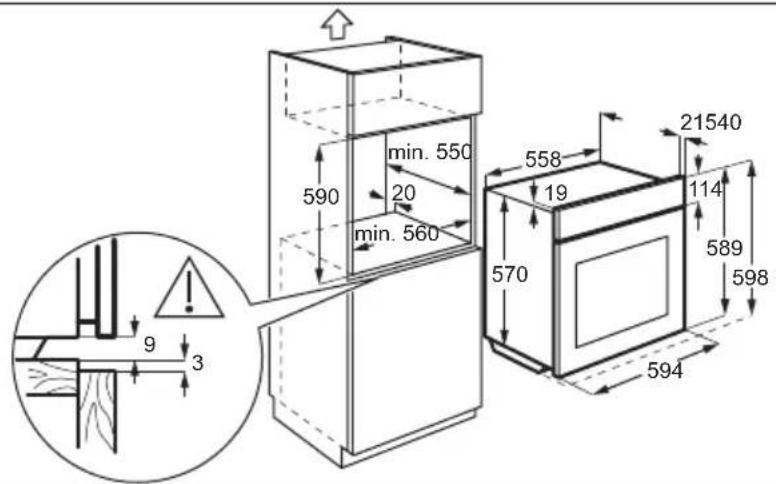

3.1 Indbygning

600 min. 550 20 min. 560 558 19 570 21540 114 589 598 594 9 3

(*mm)

min. 550 590 20 min. 560 558 19 570 21540 114 589 598 594 9 3

3.2 Fastgørelse af ovnen til skab

1 Betjeningspanel
2 Knap til ovnfunktioner
3 Display

4 Kontrolknap (temperatur)
5 Luftkanal til køleblæseren
6 Varmelegeme
7 Ovnpære
8 Blæser
9 Ovnribbe, udtagelig
10 Prægning i ovnrum
11 Ovnriller

4.2 Tilbehør

- Grillrist

Til kogegrej, kageforme, stege.

- Grill-/bradepande

Til at bage og stege eller som en pande til opsamling af fedt.

5. BETJENINGSPANEL

5.1 Forsænkbare knapper

Tryk på funktionsvælgeren for at bruge apparatet. Funktionsvælgeren kommer ud.

5.2 Oversigt over betjeningspanel

Vælg en ovnfunktion for at tænde apparatet. Drej knappen for ovnfunktionerne til sluk-positionen for at slukke for apparatet.

Timer Hurtig opvarmning Lys Lås Bekræft indstilling

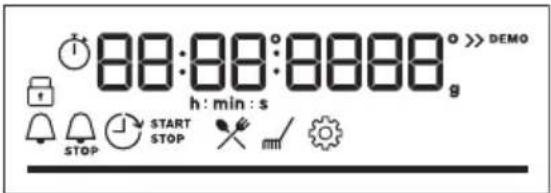

5.3 Display

88:88:8888 h : min : s STOP START STOP > DEMO

Display med vigtige funktioner.

Displaylamper

Grundlæggende indikatorer
Lås	Hjælp til tilberedning	Rengøring	Indstillinger	Hurtig opvarmning
Timerlamper
Minutur	STOPSluttid	Udskudt tid		Optimer
Statuslinje - til temperatur eller tid. Bjælken er helt rød, når apparatet når den indstillede temperatur.

6. F∅R BRUG F∅RSTE GANG

ADVARSEL!

Se kapitlerne om sikkerhed.

6.1 Indledende rengøring

Inden første ibrugtagning rengøres den tomme ovn, og tiden indstilles:

00:00

Trin 1 Fjern al tilbehøret fra ovnen og tag de udtagelige ovnribber ud af ovnen.

Trin 2

Indstil den maksimale temperatur for funktionen: Lad ovnen være tændt i 1 t.

Trin 3

Indstil den maksimale temperatur for funktionen: Lad ovnen være tændt i 15min.

Ovnen kan udsende lugt og røg under forvarmning. Kontroller, at rummet er udluftet.

7. DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

7.1 Indstilling: Ovnfunktioner

Trin 1 Drej knappen for ovnfunktionerne og vælg en ovnfunktion.

Trin 2 Drej kontrolknappen for at indstille temperaturen.

7.2 Ovnfunktioner

Stegning af kød og bagning af kager. Indstil en lavere temperatur end ved over-/undervarme, da blæseren fordeler varmen jævnt i ovnens indre.

Over-/undervarme

Bagning og stegning af mad på én ovnribbe.

Ovnfunktion Applikation
	Sprødstegning af færdigretter såsom pommes frites, kartoffelbåde eller forårsruller.
Frosne madvarer
	Til at bage pizza og andre retter, der kræver mere varme nedefra.
Pizza
	Bagning af kager med sprød bund og konservering af mad.
Undervarme
	Optøning af madvarer (grøntsager og frugt). Optøningstiden afhænger af mængde og størrelse af de frosne madvarer.
Optøning
	Denne funktion er beregnet til at spare energi under madlavning. Når du bruger denne funktion, kan temperaturen inde i produktet afvige fra den indstillede temperatur. Restvarmen anvendes. Varmeeffekten kan blive reduceret. Få flere oplysninger i kapitlet "Daglig brug", Bemærkninger til: Fugtig varmluft.
Fugtig varmluft
	Grillstegning af tynde stykker mad og ristning af brød.
Grillstegning
	Stegning på én ovnribbe af større stykker kød eller fjerkræ med ben. Gratin og bru-ning.
Turbogrill
	Sådan kommer du ind i menuen: Hjælp til tilberedning, Rengøring, Indstillinger.

7.3 Bemærkninger til: Fugtig varmluft

Denne funktion blev brugt til at overholde kravene til energieffektivitetsklasse og økodesign (i henhold til EU 65/2014 og EU 66/2014). Test i overensstemmelse med: IEC/EN 60350-1.

Ovnlågen skal være lukket under tilberedningen, så funktionen ikke afbrydes,

og ovnen kører med den højest mulige energieffektivitet.

Når du bruger denne funktion, slukkes ovnlyset automatisk efter 30 sekunder.

Se kapitlet "Råd" for at få oplysninger om tilberedning, Fugtig varmluft. Se kapitlet "Energieffektivitet", Energibesparelse for generelle anbefalinger til energibesparelse.

7.4 Sådan indstiller du:Hjælp til tilberedning

Hver ret i denne undermenu har en anbefalet ovnfunktion og temperatur. Brug funktionen til at tilberede en ret hurtigt med standardindstillinger. Du kan justere tiden og temperaturen under tilberedningen.

Når funktionen slutter, skal du kontrollere, om maden er klar.

Til nogle retter kan du også tilberede med:

• Vægtautomatik

Åbn menuen. VælgHjælp til tilberedning.

Tryk på OK

Sæt retten i ovnen. Be- kræft indstillingen.

7.5 Menu: Hjælp til tilberedning

Forklaring
	Vægtautomatik tilgængelig.
	Forvarm produktet, før du begynder tilbe-redningen.

Forklaring

Ovnribbe.

Displayet viser P og et nummer på retten, som du kan kontrollere i tabellen.

Ret Vægt Ovnribbe/Tilbehør

P1	Oksefilet, rød (lav-temperaturstegning)
P2	Oksefilet, medium (lavtemperatursteg-ning)	0.5 - 1.5 kg; 5-6 cm tykke stykker	Steg kødet i nogle få minutter på en varm pande. Sæt i ovnen.
P3	Oksefilet, gennem-stegt (lavtemperatur-stegning)
P4	Kalvesteg (f.eks. bov)	0.8 - 1.5 kg; 4 cm tykke stykker	Steg kødet i nogle få minutter på en varm pande. Sæt i ovnen.
P5	Flæskesteg eller svi-nekam	1.5 - 2 kg	Vend kødet efter halvdelen af tilberedningstiden.
P6	Hamburgerryg, fersk	1 - 1.5 kg; 5-6 cm tykke stykker	Steg kødet i nogle få minutter på en varm pande. Sæt i ovnen.
P7	Spareribs af svine-kød	2 - 3 kg; brug rå, 2-3 cm tynde spa-reribs	Tilsæt væske så det dækker bunden af fadet.
P8	Hel kylling 1 - 1.5 kg; fersk		Vend kyllingen efter halvdelen af tilberedningstiden for at få en ensartet bruning.
P9	Kylling, bryst 180 - 200 g pr.stykke

Ret Vægt Ovnribbe/Tilbehør
P10	Farsbrød 1 kg	☐2: bageplade
P11	Hel fisk, grillstegt 0.5 - 1 kg pr. fisk	☐2: bagepladeFyld fisken med smør, og brug dine yndlingskrydderier og krydderurter.
P12	Fiskefilet -	☐2; ovnfast fad på grillrist
P13	Cheesecake -	☐1; ☐26 cm springform på grillrist
P14	Æbletærte -	☐1; tærteform på grillrist
P15	Chokolademuffins -	☐3; muffinplade på bageplade
P16	Kage i brødform -	☐2; brødform på grillrist
P17	Bagte kartofler 1 kg	☐2; bagepladeLæg de hele kartofler med skræl på bagepladen.
P18	Kroketter, frosne 0.5 kg	☐3; bageplade
P19	Pommes frites, frosne	0.75 kg
P20	Kød/grøntsagslasagne med tørre pasta-plader	1 - 1.5 kg
P21	Kartoffelgratin (rå kartofler)	1 - 1.5 kg
P22	Pizza, tynd	-
P23	Pizza, tyk	-
P24	Quiche -
P25	Flute/ciabatta/hvidt brød	0.8 kg

8. URFUNKTIONER

8.1 Urfunktioner

Urfunktioner Applikation
	Når timeren har talt ned, høres signalet, og ovnfunktionen stopper.
Tilberedningstid
[Y008]	For at udskyde starten og/eller tilberedningens afslutning.
Udskudt tid
[2528]	Maksimum er 23 t 59 min. Denne funktion har ikke indflydelse på ovnen.
Optimer	For at tænde og slukke Optimer, skal du vælge: Menu, Indstillinger.

8.2 Sådan indstilles: Urfunktioner

Indstil: Aktuel tid
Trin 1 Trin 2 Trin 3
For at ændre klokkeslættet skal du gå ind i menu- en og vælge Indstillinger, Aktuel tid.	Indstil uret.	Tryk: OK

Indstil: Minutur

Trin 1		Trin 2 Trin 3
	Displayet viser:0:00
Tryk på:		Indstil Minutur	Tryk: OK

i Timeren begynder straks at tælle ned.

Indstil: Tilberedningstid

Trin 1 Trin 2		Displayet viser:0:00STOP	Trin 3 Trin 4
Vælg en ovnfunktion og indstil temperatu- ren.	Tryk gentagne gan- ge:		Indstil tilberedningsti- den.	Tryk: OK
i Timeren begynder straks at tælle ned.

Indstil: Udskudt tid

Trin 1 Trin 2

Vælg ovn- funktion.

Tryk gentag- ne gange:

Displayet viser: aktu- el tid

START

Trin 3 Trin 4

Indstil startti- den.

Tryk:

Displayet viser:

STOP

Trin 5 Trin 6

Indstil slutti- den.

Tryk: OK

i Timeren begynder at tælle ned ved en indstillet starttid.

9. BRUG AF TILBEH∅RET

ADVARSEL!

Se kapitlerne om sikkerhed.

9.1 Isætning af tilbehør

En lille fordybning i toppen øger sikkerheden. Fordybningerne er også antivippe-

anordninger. Den høje kant hele vejen rundt, forhindrer kogegrej i at glide af.

Grillrist:

Skub risten ind mellem ovnribbens skinner, og sørg for, at fødderne peger nedad.

Denne funktion forhindrer en utilsigtet ændring af ovnfunktionen.

Tænd den, när ovnen virker - den indstillede tilberedning fortsætter, betjeningspanelet låses. Tænd den, när ovnen er slukket - den kan ikke tændes, betjeningspanelet er låst.

- tryk og hold inde for at slå funktionen til. Der lyder et signal.

Af sikkerhedsmæssige årsager slukkes produktet automatisk efter en vis tidsperiode, hvis ovnfunktionen er aktiv, og ingen indstillinger ændres.

(°C) (t)

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

250 3

Hvis du har til hensigt at køre en ovnfunktion i længere tid end den automatiske slukningstid, skal du indstille tilberedningstiden. Se kapitlet 'Urfunktioner'.

Den automatiske slukning virker ikke med funktionerne: Lys, Udskudt tid.

10.3 Køleblæser

Når ovnen er tændt, tændes køleblæseren automatisk for at holde ovnens overflader kølige. Hvis du slukker for ovnen, kan køleblæseren fortsætte med at køre, indtil ovnen køler ned.

11. RÅD OG TIPS

11.1 Anbefalinger til tilberedning

Tabellernes temperaturer og tilberedningstider er kun vejledende. De afhænger af opskrifterne samt kvaliteten og mængden af de anvendte ingredienser.

Dit produkt bager eller steger muligvis på en anden måde end det, du havde før. Rådene herunder viser anbefalede indstillinger for temperatur, tilberedningstid og ovnribbe for specifikke typer mad.

Tæl ovnribberne fra bunden af ovnen.

Hvis du ikke kan finde indstillingerne til en bestemt opskrift, kan du prøve at finde en, der ligner.

Se kapitlet "Energieffektivitet" for at få tips til energibesparelser.

Symboler anvendt i tabellerne:

	Fødevaretype
	Ovnfunktion
	Temperatur
	Tilbehør
	Ovnribbe
	Tilberedningstid (min)

11.2 Fugtig varmluft - anbefalet tilbehør

Brug mørke og ikke-reflekterende forme og beholdere. De har en bedre varmeabsorbering end lyse og reflekterende fade.

• Pizzaform – mørk, ikke-reflekterende, diameter 28cm

• Bageform – mørk, ikke-reflekterende, diameter 26cm

• Ramekiner – keramiske, diameter 8cm, højde 5 cm

• Flanform – mørk, ikke-reflekterende, diameter 28cm

11.3 Fugtig varmluft

For at få de bedste resultater skal du følge forslagene angivet på nedenstående tabel.

		°C	☐	☐
Søde boller, 12 stk. bageplade eller bradepande 180 2 35 - 40
Boller, 9 stk. bageplade eller bradepande 180 2 35 - 40
Pizza, frossen, 0,35 kg	Rist 220 2 35 - 40
Roulade bageplade eller bradepande 170 2 30 - 40
Brownie bageplade eller bradepande 180 2 30 - 40
Soufflè, 6 stk. keramiske ramekiner på rist 200 3 30 - 40
Sukkerbund til tærte flanform på rist 170 2 20 - 30
Victoriakager bageform på rist 170 2 35 - 45
Pocheret fisk, 0,3 kg bageplade eller bradepande 180 3 35 - 45
Hel fisk, 0,2 kg	bageplade eller bradepande 180 3 35 - 45
Fiskefilet, 0,3 kg	pizzaform på rist	180 3 35 - 45
Pocheret kød, 0,25 kg	bageplade eller bradepande 200 3 40 - 50
Shashlik, 0,5 kg	bageplade eller bradepande 200 3 25 - 35
Småkager, 16 stk.	bageplade eller bradepande 180 2 20 - 30
Makroner, 20 stk.	bageplade eller bradepande 180 2 40 - 45
Muffins, 12 stk.	bageplade eller bradepande 170 2 30 - 40
Madtærte, 16 stk.	bageplade eller bradepande 170 2 35 - 45
Småkager af mørdej, 20 stk.	bageplade eller bradepande 150 2 40 - 50
Små tærter, 8 stk.	bageplade eller bradepande 170 2 20 - 30
Grøntsager, pochere-de, 0,4 kg	bageplade eller bradepande 180 3 35 - 40
Vegetarisk omelet	pizzaform på rist	200 3 30 - 45
Grøntsager fra Mid-delhavslandene, 0,7 kg	bageplade eller bradepande 180 4 35 - 40

11.4 Madlavningstabeller for testinstitutter

Test i henhold til IEC 60350-1.

			°C
Små kager i form, 16 stk./plade	Over-/undervarme Bageplade 3 150 25 - 35
Små kager i form, 16 stk./plade 1)	Varmluft Bageplade 3 150 20 - 30
Små kager i form, 16 stk./plade	Varmluft Bageplade 1 og 3 150 20 - 30
Æbletæerte, 2 for-me ∅20 cm	Over-/undervarme Grillrist 2 170 80 - 100
Æbletæerte, 2 for-me ∅20 cm	Varmluft Grillrist 2 160 70 - 90
Formkage, kage-form ∅26 cm 1)	Over-/undervarme Grillrist 2 160 30 - 40
Formkage, kage-form ∅26 cm 1)	Varmluft Grillrist 2 160 30 - 40
Formkage, kage-form ∅26 cm 1)	Varmluft Grillrist 1 og 3 160 25 - 40
Smørkager Over-/undervarme Bageplade 3 150 20 - 30
Smørkager Varmluft Bageplade 2 150 20 - 30
Smørkager Varmluft Bageplade 1 og 3 150 15 - 25
Toast 2)	Grillstegning Grillrist 3 maks. 5 - 7
Burgerbøf, 6 stk., 0,6 kg 1)3)	Grillstegning Grillrist og brade-pande	3 maks. 15 - 30

1) Forvarm ovnen i 10 min.
2) Forvarm ovnen, indtil den indstillede temperatur er nået.
3) Stil grillristen på tredje ovnribbe, og bradepanden på anden ovnribbe. Vend maden, när halvdelen af tilberedningstiden er gået.

12. VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

12.1 Bemærkninger om rengøring

Rengøringsmid- ler

Rengør ovnens front med en mikrofiberklud med varmt vand og et mildt rengøringsmiddel.

Brug en rengøringsmiddelopløsning til at rengøre metaloverflader.

Rengør pletter med et mildt rengøringsmiddel.

Hverdagsbrug

Rengør altid ovnrummet efter brug. Ophobning af fedt eller andre rester kan forårsage brand.

Damp kan sætte sig som fugt i ovnen eller på ovnruderne. Lad ovnen være tændt 10 minutter inden tilberedning for at mindske kondenseringen. Opbevar ikke madvarer i ovnen i mere end 20 minutter. Ovnrummet tørres kun med en mikrofiberklud efter hver brug.

Tilbehør

Rengør alt tilbehør efter hver brug, og lad det tørre. Brug en mikrofiberklud med varmt vand og et mildt rengøringsmiddel. Tilbehøret må ikke vaskes i opvaskemaskinen.

Rengør ikke non stick-tilbehøret med slibende rengøringsmiddel eller genstande med skarpe kanter.

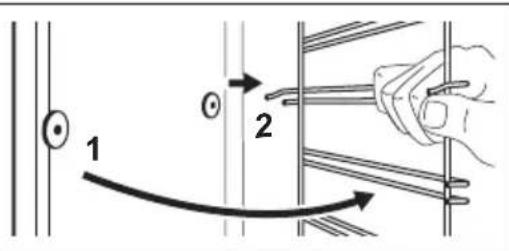

Fjern ovnribberne, så ovnen kan rengøres.

Trin 1 Sluk for ovnen, og vent, til den er kold.

Trin 2 Træk forenden af ovnribben væk fra sidevæggen.

Trin 3 Træk bagsiden af ovnribben væk fra sidevæggen, og tag den ud.

Trin 4 Montér ovnribberne i modsat række-følge.

1 2

12.3 Anvendelse: Pyrolyserengøring

Rengør ovnen med Pyrolyserengøring.

ADVARSEL!

Der er risiko for forbrænding.

FORSIGTIG!

Hvis der er andre apparater installeret i det samme skab, bør de ikke bruges samtidigt med denne funktion. Det kan skade ovnen.

Før Pyrolyserengøring:

Sluk for ovnen, og vent, til den er kold.

Fjern al tilbehøret fra ovnen. Rengør ovnbunden og det indvendige lågeglas med varmt vand, en blød klud og et mildt rengøringsmiddel.

Pyrolyserengøring
Trin 1	Åbn menuen: Rengøring
Valgmulighed Varighed
C1 - Let rengøring 2 t
Trin 2	OK – tryk for at starte rengøringen.
Trin 3 Drej knappen for ovnfunktioner til slukket efter rengøring.
i Når rengøringen starter, låses ovnens låge, og lampen er slukket. Indtil lågen låses op, viser displayet:For at stoppe rengøringen, før den er færdig, skal du dreje knappen for ovnfunktionerne til sluk-positionen.

Når rengøringen slutter:
Sluk for ovnen, og vent, til den er kold.	Rengør ovnrummet med en blød klud.	Fjern resterne fra bunden af ovnrum- met.

12.4 Husk rengøring

Ovnen minder dig om, hvornår du skal rengøre den med pyrolyserengøring.
[IMAGE] blinker i displayet i 5 sek efter hver tilberedning.	For at deaktivere påmindelsen skal du gå ind i Menu og vælge Indstillinger, Husk rengøring.

Ovnlågen har fire glaspaneler. Du kan fjerne lågen og de indvendige glaspaneler for at rengøre dem. Læs hele instruktionen "Aftagning og montering af låge", inden du tager ovnglasset ud.

FORSIGTIG!

Brug ikke ovnen uden glaspanelerne.

Trin 1 Åbn lågen helt, og hold begge hængsler.

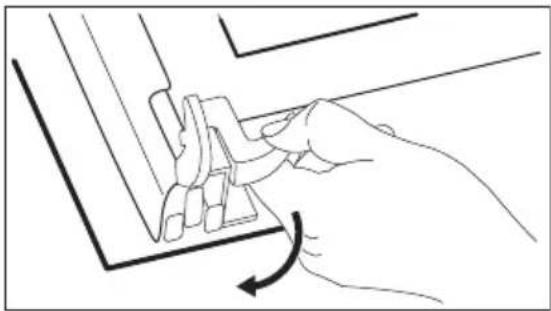

Trin 2 Løft og træk i låsene, indtil de klikker.
Trin 3 Sæt ovnlågen halvvejs i første åbne position.Løft og træk derefter for at fjerne lågen fra lejet.
Trin 4 Læg lågen på et fast underlag, med et blødt stykke stof under, og åbn låsesystemet for at fjerne glaspanelerne.

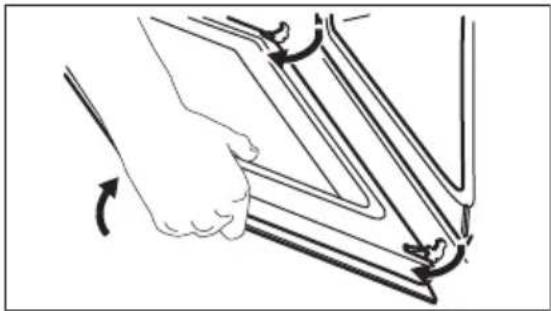

Trin 5 Drej holderne 90°, og tag dem ud af deres leje.
Trin 6 Løft først glaspanelerne forsigtigt, og fjern den et ad gangen. Start med det øverste panel.

Trin 7 Rengør glaspanelerne med vand og sæbe. Tør glaspanelerne omhyggeligt. Glaspanelerne må ikke komme i opvaskemaskinen.

Trin 8 Montér glaspanelerne og ovnlågen efter rengøring.

Hvis døren er installeret korrekt, vil du høre et klik, när du lukker skydelåsene.

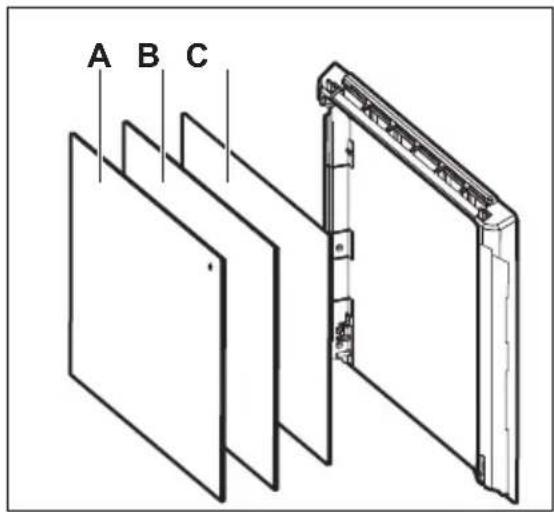

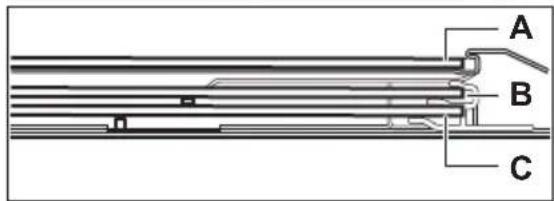

Sørg for at sætte glaspanelerne (A, B og C) på plads i den rigtige rækkefølge. Se efter symbolet / trykket på siden af glaspanelet, da hvert glaspanel ser forskelligt ud for at gøre afmonteringen og monteringen lettere. Når den er korrekt installeret, klikker lågelisten. Sørg for at sætte det midterste glaspanel i de rigtige lejer.

A B C

A B C

12.6 Udskiftning: Lampe

ADVARSEL!

Risiko for elektrisk stød Pæren kan være varm.

Før du udskifter pæren:
Trin 1 Trin 2 Trin 3
Sluk for ovnen. Vent, til ovnen er kold.	Tag stikket ud af kontakten. Læg en klud i bunden af ovnrum- met.

Baglampe

Trin 1 Drej glasset, og tag det af.

Trin 2 Rengør glasdækslet.

Trin 3 Udskift pæren med en passende 300 °C varmefast pære.

Trin 4 Montér glasdækslet.

13. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

13.1 Hvad gør du, hvis ...

I eventuelle tilfælde, der ikke er inkluderet i denne tabel, bedes du kontakte et autoriseret servicecenter.

Apparatet tænder ikke eller bliver ikke varmt

Problemer Kontrollér, om ...

du ikke kan tænde eller betjene apparatet. apparatet er sluttet korrekt til en strømforsyning.

Apparatet bliver ikke varmt. Den automatiske slukning er deaktiveret.

Apparatet bliver ikke varmt. Apparatets låge er lukket.

Apparatet bliver ikke varmt. Sikringen er ikke sprunget.

Apparatet bliver ikke varmt. Låsen er slået fra.

Komponenter

Problem Kontrollér, om ...

Lyset er slukket. Fugtig varmluft - er tændt.

Pæren virker ikke. Pæren er sprunget.

Fejlkoder

Displayet viser... Kontrollér, om ...

Err C3 Ovnlågen er lukket, eller lågelåsen ikke er ødelagt.

Err F102 Apparatets låge er lukket.

Err F102 Lågelåsen er ikke ødelagt.

00:00 Der har været strømafbydelse. Indstil aktuel tid.

Hvis displayet viser en fejlkode, der ikke findes i denne tabel, skal husets sikring slukkes og tændes for at genstarte apparatet. Kontakt et autoriseret servicecenter, hvis fejlkoden forekommer igen.

13.2 Servicedata

Kontakt din forhandler eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet.

De nødvendige oplysninger til servicecenteret er angivet på maskinens typeskilt. Typeskiltet sidder på ovnens frontramme. Typeskiltet må ikke fjernes fra ovnrummet.

Det anbefales, at du noterer oplysningerne her:

Model (MOD.) ......

Produktnummer (PNC) ....

Serienummer (S.N.) ....

14. ENERGIEFFEKTIV

14.1 Datablad for produktoplysninger og produktinformationer i henhold til EU's forordninger om energimærkning og ecodesign

Leverandørens navn Electrolux
Identifikation af model	COH4P46BX0 944068318
	EOF4P46BX 944068309
	EOF6P46BX 944068324
	EOFDP46BK 944068373
Energieffektivitetsindeks 81.7
Energieffektivitetsklasse A+
Energiforbrug med en standardmængde, almindelig tilstand 0.94 kWh/cyklus
Energiforbrug med en standardmængde, blæsertvungen tilstand 0.67 kWh/cyklus
Antal ovnrum 1
Varmekilde Elektricitet
Lydstyrke 65 l
Type ovn Indbygningsovn
Vægt	COH4P46BX0 33.6 kg
	EOF4P46BX 34.6 kg
	EOF6P46BX 33.8 kg
	EOFDP46BK 33.6 kg

IEC/EN 60350-1 - Elektriske husholdningsapparater til madlavning - Del 1: Komfurer, ovne, dampovne og grillapparater - Metoder til måling af ydeevne.

Ved at følge nedenstående tips kan du spare energi, när du bruger dit produkt.

Sørg for, at ovnens låge er lukket, när ovnen er tændt. Åbn ikke ovnlågen for ofte under tilberedningen. Hold dørpakningen ren og sørg for, at den sidder godt fast.

Brug kogegrej af metal og mørke, ikke-reflekterende dåser og beholdere til at forbedre energibesparelsen.

Produktet må ikke forvarmes før tilberedning, medmindre det specifikt anbefales.

Hold pauserne mellem bagning så korte som muligt, när du tilbereder nogle få retter på én gang.

Tilberedning med varmluft

Brug om muligt tilberedningsfunktionerne med varmluft for at spare energi.

Restvarme

Når tilberedningsvarigheden er længere end 30 min., skal du reducere ovntemperaturen til minimum 3 - 10 min. inden tilberedningen er slut. Eftervarmen i ovnen vil blive ved med at tilberede maden.

Brug restvarmen til at holde maden varm eller varme andre retter op.

Når du tænder for ovnen, viser displayet eftervarmen.

Hold maden varm

Vælg den lavest mulige temperaturindstilling for at udnytte restvarmen og holde maden

varm. Kontrollampe for restvarme eller temperatur vises på displayet.

Tilberedning med slukket lampe

Sluk for lampen under tilberedning. Tænd kun for det, när det er nødvendigt.

Fugtig varmluft

Denne funktion er beregnet til at spare energi under madlavning.

Når du bruger denne funktion, slukkes lampen automatisk efter 30 sekunder. Du kan tænde det igen, men denne handling vil mindske den forventede energibesparelse.

15. MENUSTRUKTUR

15.1 Menu

- vælg for at ne Menu.

Vælg indstillingen fra Menu struktur, og

tryk på OK

Vælg indstillingen.

OK - tryk for at be- kræfte indstilling.

Justér værdien, og tryk på OK

Drej knappen for ovnfunktionerne til sluk-positionen for at forlade Menu.

Menu struktur

Hjælp til tilberedning

Rengøring

Indstillinger

Indstillinger

01 Aktuel tid Skift 02 Lysstyrke display 1 - 5

05 Optimer Tænd / sluk 06 Lys Tænd / sluk

07 Hurtig opvarmning Tænd / sluk 08 Husk rengøring Tænd / sluk

09 Demo funktion Aktiveringskode:

2468

11 Nulstil alle indstillinger

Ja/nej

16. MILJ∅HENSYN

Genbrug materialer med symbolet 📊 Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er

mærket med symbolet , sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid.

For ledningsavsnittet henvises det til den nominelle effekten på typeskiltet: Du kan også se etter i tabellen:

Totalt strømforbruk (W)

Ledningstverrsnitt ( mm^2 )

maks 1380 3x0.75

maks 2300 3x1

maks 3680 3x1.5

- Ikke belast døren när den er åpen.

3.2 Slik fester du ovnen til skapet

Forvarm den tomme ovnen før første gangs bruk.

Displayet viser P og et nummer på retten som du kan kontrollere i tabellen.

Rett Vekt Bretthøyde / tilbehør
P1	Filet av biff, rå (lang-tidssteking)	0.5 - 1.5 kg; 5–6 cm tykke stykker	stekeform på ristStek kjøttet i et par minutter i en varm panne. Sett inn i produktet.
P2	Filet av biff, medi-um (langtidssteking)
P3	Filet av biff, passe stekt (langtidssteking)
P4	Kalvestek (f.eks. skul-der)	0.8 - 1.5 kg; 4 cm tykke stykker	stekeform på ristStek kjøttet i et par minutter i en varm panne. Sett inn i produktet.
P5	Svinenakke eller skulder	1.5 - 2 kg	stekeform på ristSnu kjøttet etter halve steketiden.
P6	Svinekam, fersk 1 - 1.5 kg; 5–6 cm tykke stykker		stekebrettStek kjøttet i et par minutter i en varm panne. Sett inn i produktet.
P7	Svineribbe 2 - 3 kg; bruk rå, 2–3 cm tynne ribber		stekeform på ristTilsett væske for å dekke bunnen av en form.
P8	Hel kylling 1 - 1.5 kg; fersk		stekeform på ristSnu kyllingen etter halve tilberedningstiden for å få en jevn stekefarge.
P9	Kyllingbryst 180 - 200 g per stykk		stekebrett
P10	Kjøttpudding 1 kg		stekebrett
P11	Hel fisk, grillet 0.5 - 1 kg per fisk		stekebrettFyll fisken med smør og dine favorittkrydder og urter.
P12	Fiskefilét -		gryterett på rist
P13	Ostekake -		1;26 cm rund form på rist
P14	Epleterte -		paiform på rist
P15	Sjokolademuffins -		muffinsbrett på stekebrett
P16	Brødkake -		loff-form på rist
P17	Bakte poteter	1 kg	stekebrettLegg hele poteter med skinn rett på stekebrettet.
P18	Kroketter, frosne 0.5 kg		stekebrett
P19	Pommes frites, fros-sen	0.75 kg	stekebrett
P20	Kjøtt- / grønnsaksla-sagne med tørre pa-staplater	1 - 1.5 kg	1; gryterett på rist
P21	Potetgrateng (råpoteter)	1 - 1.5 kg	1; gryterett på rist
P22	Fersk pizza, tynn	-	1; stekebrett med bakepapir
P23	Pizza fersk, tykk	-	1; stekebrett med bakepapir
P24	Quiche -		1; stekeform på rist
P25	Baguette / Ciabatta / loff	0.8 kg	3; stekebrett med bakepapirDet trengs mer tid for loff.

8. KLOKKEFUNKSJONER

Hvis det er andre produkter montert i samme kabinett må du ikke bruke dem samtidig som denne funksjonen. Dette kan skade ovnen.

Slå ovnen av, og vent til den er kald.

Fjern alt tilbehør. Rengjør ovnsgn og det innvendige dørglasset med varmt vann, en myk klut og et skånsomt vaskemiddel.

Fare for elektrisk støt. Lampen kan være varm.

Før du skifter pæren:

Steg 1 Steg 2 Steg 3
Slå av ovnen. Vent til ovnen er av-kjølt.	Koble fra strømtilførselen til ovnen. Legg en klut på bunnen i ovnsrom-met.

Bakre ovnslampe

Steg 1 Drei glassdekselet for å ta det av.

Steg 3 Erstatt pæren med en egnet varmebestandig lyspære som tåler 300 °C.

Steg 4 Monter glassdekselet.

13. FEILS∅KING

ADVARSEL!

Produktet ikke slår seg på eller blir ikke oppvarmet

Problem Kontroller at...

Du kan ikke aktivere eller betjene apparatet. Apparatet er riktig koblet til strømforsyningen.

Produktet blir ikke varmt. Den automatiske utkoplingsfunksjonen er deaktivert.

Produktet blir ikke varmt. Døren til produktet er lukket.

Produktet blir ikke varmt. Sikringen har gått.

Produktet blir ikke varmt. Sperren er av.

Komponenter

Problem Kontroller at...

Lampen er slått av. Baking med fukt – er slått på.

Lampen fungerer ikke. Lyspæren har gått.

Feilkoder

Displayet viser ... Kontroller at...

Err C3 Døren er lukket eller dørlåsen er ikke ødelagt.

Err F102 Døren til produktet er lukket.

Err F102 Dørlåsen er ikke ødelagt.

00:00 Det var strømbrudd. Angi tid på dagen.

Hvis displayet viser en feilkode som ikke står i denne tabellen, må du slå sikringene i huset av og på for å starte ovnen på nytt. Hvis feilmeldingen vises igjen, ta kontakt med et autorisert servicesenter.

13.2 Servicedata

Hvis du ikke greier å løse problemet selv, kontakter du forhandleren eller et autorisert servicesenter.

Ikke forvarm produktet før tilberedning med mindre det er spesielt anbefalt.

Hold pausene mellom stekingen så kort som mulig när du lager flere retter om gangen.

Tilberedning med varmluft

Indikeringar på displayen
