GEBRUIKSAANWIJZING EOFDP46BK ELECTROLUX

NL Gebruiksaanwijzing | Oven 53

EN User Manual | Oven 79

ET Kasutusjuhend | Ahi 104

Welkom bij Electrolux! Hartelijk dank dat je voor onze apparatuur hebt gekozen.

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

www.electrolux.com/support

Wijzigingen voorbehouden.

INHOUDSOPGAVE

1. VEILIGHEIDSINFORMATIE....53
2. VEILIGHEIDSVOORSCHRIFTEN....55
3. MONTAGE 59
4. BESCHRIJVING VAN HET PRODUCT 60
5. BEDIENINGSPANEEEL....60
6. VOORAFGAAND AAN HET EERSTE GEBRUIK.... 61
7. DAGELIJKS GEBRUIK....62
8. KLOKFUNCTIONS....65
9. GEBRUIK VAN DE ACCESSOIRES....66
10. EXTRA FUNCTIONS.... 67
11. AANWIJZINGEN EN TIPS....68
12. ONDERHOUD EN REINIGING....70
13. PROBLEEMOPLOSSING....75
14. ENERGIEZUINIGHEID....76
15. MENUSTRUCTUUR....77
16. MILIEUBESCHERMING....78

1. AVEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 De veiligheid van kinderen en kwetsbare personen

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of

instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Houd toezicht op kinderen, om te voorkomen dat zij gaan spelen met het apparaat.
• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.
• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen.
• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

• Dit apparaat is uitsluitend bestemd om mee te koken.
• Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.
• Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.
• Alleen een erkende installatietechnicus mag dit apparaat installeren en de kabel vervangen.
• Gebruik het apparaat niet voordat u het in de ingebouwde constructie installeert.
• Trek de stekker van het apparaat uit het stopcontact voordat u welke soort onderhoud dan ook gaat uitvoeren.
• Als het netsnoer beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon

deze vervangen teneinde gevaarlijke situaties met elektriciteit te voorkomen.

• WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lamp vervangt om elektrische schokken te voorkomen.
• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Zorg ervoor dat je de verwarmingselementen of het oppervlak van de apparaatruimte niet aanraakt.
• Gebruik altijd ovenhandschoenen om accessoires of ovenschalen te verwijderen of erin te plaatsen.

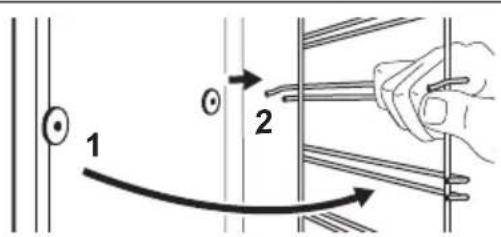

• Om de inschuifrailen te verwijderen trek eerst de voorkant van de inschuifrail en dan de achterkant uit de zijwanden. Plaats de inschuifrails in omgekeerde volgorde.
• Gebruik geen stoomreiniger om het apparaat schoon te maken.
• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken. Deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken.
• Haal, vóór pyrolytische reiniging, alle accessoires en overmatige afzettingen/morsingen uit de ovenruimte van het apparaat.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installeren

WAARSCHUWING!

Alleen een erkende installatietechnicus mag dit apparaat installeren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies die zijn meegeleverd met het apparaat.

• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.

• Trek het apparaat nooit aan de handgreep van zijn plaats.

• Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet.
• Houd de minimumafstand naar andere apparaten en units in acht.
• Controleer, voordat je het apparaat monteert, of de ovendeur onbelemmerd opent.
• Het apparaat is uitgerust met een elektrisch koelsysteem. Het moet worden gebruikt met de elektrische voeding.

Minimumhoogte kast (Mini-mumhoogte kast onder werkblad)	590 (600) mm
Kastbreedte 560 mm
Kastdiepte 550 (550) mm
Hoogte van de voorkant van het apparaat	598 mm
Hoogte van de achterkant van het apparaat	579 mm
Breedte van de voorkant van het apparaat	594 mm
Breedte van de achterkant van het apparaat	558 mm
Diepte van het apparaat 561 mm
Ingebouwde diepte van het apparaat	540 mm
Diepte met open deur 1007 mm
Minimumgrootte ventilatie-opening. Opening geplaatstaan de onderkant van de achterzijde	560x20 mm
Lengte netvoedingskabel.Kabel wordt in de rechter-hoek van de achterzijde ge-plaatst	1100 mm
Bevestigingsschroeven 4x25 mm

2.2 Elektrische aansluiting

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.
• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.
• Gebruik geen adapters met meerdere stekkers en verlengkabels.
• Zorg dat u de netstekker en het netsnoer niet beschadigt. Indien de voedingskabel

moet worden vervangen, dan moet dit gebeuren door onze Klantenservice.

• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat of de niche onder het apparaat, met name niet als deze werkt of als de deur heet is.
• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.
• Sluit de deur van het apparaat volledig voordat u de stekker in het stopcontact steekt.
• Dit apparaat wordt geleverd met een stekker en een netsnoer.

Kabeltypes die van toepassing zijn op de installatie of vervanging voor Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Raadpleeg voor het gedeelte van de kabel het totale vermogen op het typeplaatje. U kunt ook de tabel raadplegen:

Totaal vermogen (W) Sectie van de kabel (mm²)

maximaal 1380 3x0.75

Totaal vermogen (W) Sectie van de kabel (mm²)

maximaal 2300 3x1

maximaal 3680 3x1.5

De aardedraad (groen/gele draad) moet 2 cm langer zijn dan de bruine fase- en blauwe neutrale draden.

2.3 Gebruik

WAARSCHUWING!

Gevaar voor letsel, brandwonden, elektrische schokken of een explosie.

• De specificatie van dit apparaat niet wijzigen.
• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd worden.
• Laat het apparaat tijdens de werking niet onbeheerd achter.
• Schakel het apparaat na elk gebruik uit.
• Wees voorzichtig met het openen van de deur van het apparaat wanneer het apparaat in werking is. Er kan hete lucht vrijkomen.
• Gebruik het apparaat niet met natte handen of als het contact maakt met water.
• Oefen geen druk uit op de open deur.
• Gebruik het apparaat niet als werkblad of als opslagoppervlak.
• Open de deur van het apparaat voorzichtig. Het gebruik van ingrediënten met alcohol kan een mengsel van alcohol en lucht veroorzaken.
• Laat geen vonken of open vlammen in contact met het apparaat komen wanneer u de deur opent.
• Gebruik altijd glas en potten die zijn goedgekeurd voor conserveringsdoeleinden.
• Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING!

Risico op schade aan het apparaat.

- Om schade of verkleuring van het email te voorkomen:

• plaats ovenschalen of andere voorwerpen niet rechtstreeks op de bodem van het apparaat.
• leg geen aluminiumfolie op de bodem van de ruimte in het apparaat.
• plaats geen water direct in het hete apparaat.
• bewaar geen vochtige gerechten en voedsel in het apparaat nadat u klaar bent met koken.
• wees voorzichtig bij het verwijderen of bevestigen van accessoires.

- Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

- Gebruik een diepe pan voor vochtige taarten. Vruchtensappen veroorzaken vlekken die permanent kunnen zijn.

- Kook altijd met de deur van het apparaat gesloten.

- Als het apparaat achter een meubelpaneel gemonteerd is (bijv. een deur), zorg er dan voor dat de deur nooit gesloten is als het apparaat in werking is. Warmte en vocht kunnen achter een gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer veroorzaken. Sluit het meubelpaneel niet tot het apparaat compleet is afgekoeld na gebruik.

2.4 Onderhoud en reiniging

WAARSCHUWING!

Gevaar voor letsel, vuur of schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat je onderhoudshandelingen verricht.
• Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten kunnen breken.
• Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum.
• Wees voorzichtig als u de deur van het apparaat verwijdert. De deur is zwaar!
• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Reinig het apparaat met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen

schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

- Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.

2.5 Pyrolytische reiniging

WAARSCHUWING!

Risico op letsel / Brand / Chemische uitstoot (dampen) in pyrolitische modus.

- Voor het uitvoeren van de pyrolytische reiniging en de eerste voorverwarming dient u het volgende uit de ovenruimte te verwijderen:

• overtollig voedselresten, olie- of vetresten/afzettingen.

• alle verwijderbare voorwerpen (inclusief planken, zijrails, enz., die bij het apparaat zijn geleverd), met name alle antiaanbakpotten, pannen, dienbladen, keukengerei, enz.

• Lees zorgvuldig alle instructies voor pyrolytische reiniging.

• Houd kinderen uit de buurt van het apparaat als de pyrolytische reiniging in werking is. Het apparaat wordt zeer heet en er komt hete lucht vrij uit de voorste koelopeningen.
• Pyrolytische reiniging gebeurt op hoge temperaturen waarbij dampen kunnen vrijkomen van kookresten en constructiematerialen. Om die reden adviseren wij consumenten:

- zorg voor goede ventilatie tijdens en na de pyrolytische reiniging.

- zorg voor goede ventilatie tijdens en na de eerste voorverwarming.

• Tijdens en na de pyrolytische reiniging mag u geen water op de ovendeur morsen of aanbrengen om beschadiging van de glasplaten te voorkomen.
• Rookgassen die vrijkomen uit alle pyrolytische ovens / kookresten zoals beschreven, zijn niet schadelijk voor mensen, inclusief kinderen of personen met medische aandoeningen.
• Houd huisdieren uit de buurt van het apparaat tijdens en na de pyrolytische reiniging en de initiele voorverwarming. Kleine huisdieren (vooral vogels en reptielen) kunnen zeer gevoelig zijn voor

temperatuurveranderingen en uitgestoten dampen.

- Antiaanbaklagen in potten, pannen, bakplaten, bakgerei, enz. kunnen worden beschadigd door de hoge temperatuur van de pyrolytische reiniging van alle pyrolytische ovens. Ook kunnen ze een bron zijn voor schadelijke dampen op laag niveau.

2.6 Binnenverlichting

WAARSCHUWING!

Gevaar voor elektrische schokken.

• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.
• Dit product bevat een lichtbron van energie-efficiëntieklasse G.
• Gebruik alleen lampjes met dezelfde specificaties.

2.7 Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.
• Gebruik alleen originele reserveonderdelen.

2.8 Verwijdering

WAARSCHUWING!

Gevaar voor letsel of verstikking.

• Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat.
• Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

3. MONTAGE

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

3.1 Inbouwen

min. 550 600 20 min. 560 558 19 21540 9 3 570 114 589 598 594

(*mm)

min. 550 590 20 min. 560 558 19 21540 114 589 598 570 9 3 594

(*mm)

3.2 Bevestiging van de oven aan de kast

4.1 Algemeen overzicht

1 2 4 5 6 7 8 9 10 11 ① ② ③ ④ ⑤

1 Bedieningspaneel
2 Knop voor verwarmingsfuncties
3 Display

4 Bedieningsknop (voor de temperatuur)
5 Luchtopeningen voor de koelventilator
6 Verwarmingselement
7 Lamp
8 Ventilator
9 Inschuifrails, verwijderbaar
10 Uitsparing in de ovenruimte
11 Inzetniveaus

4.2 Accessoires

- Bakrooster

Voor kookgerei, bak- en braadvormen.

- Grill-/braadpan

Om te bakken en braden of als pan om vet in op te vangen.

5. BEDIENINGSPANEEEL

5.1 Verzonken knoppen

Om het apparaat te bedienen, moet u de bedieningsknop indrukken. De knop komt dan naar buiten.

5.2 Overzicht bedieningspaneel

Selecteer een verwarmingsfunctie om het apparaat in te schakelen. Draai de knop voor de verwarmingsfuncties naar de uit-stand om het apparaat uit te schakelen.

Timer Snel opwarmen Binnenverlichting Slot Instelling bevestigen

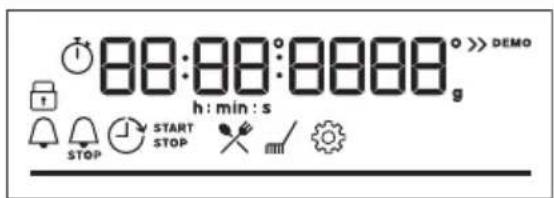

5.3 Display

88:00:00000g h : min : s STOP START STOP DEMO

Display met toetsfuncties.

Indicatielampjes op de display

Basisindicatoren
Blokkering	Kook- En Bakassistent	Reinigen	Instellingen	Snel opwarmen
Indicatielampjes timer
Kookwekker	Eindtijd	Uitsteltijd		Uptimer
Voortgangsbalk – voor temperatuur of tijd. De balk is volledig rood wanneer de oven de ingestel-de temperatuur bereikt.

6. VOORAFGAAND AAN HET EERSTE GEBRUIK

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

6.1 Eerste reiniging

Reinig vóór het eerste gebruik het lege apparaat en stel de tijd in:
			00:00Stel de tijd in. Druk op OK

6.2 Eerste voorverwarming

Warm de lege oven voor het eerste gebruik voor.

Stap 1 Haal alle accessoires en verwijderbare inschuifrails uit de oven.
Stap 2	Stel de maximale temperatuur in voor de functie: ☐Laat de oven 1u werken.
Stap 3	Stel de maximale temperatuur in voor de functie: ☎Laat de oven 15min werken.
i De oven kan een vreemde geur en rook afgeven tijdens het voorverwarmen. Zorg ervoor dat de kamer goed is geventileerd.

7. DAGELIJKS GEBRUIK

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

7.1 Instellen: Verwarmingsfuncties

Stap 1 Draai aan de knop van de verwarmingsfuncties om een verwarmingsfunctie te selecteren.

Stap 2 Draai aan de regelknop om de temperatuur in te stellen.

7.2 Verwarmingsfuncties

Verwarmingsfunctie Toepassing

Hetelucht

Voor het braden van vlees en het bakken van cakes. Stel een lagere temperatuur in dan bij koken met boven + onderwarmte, omdat de ventilator de warmte gelijkmatig verdeelt in de oven.

Boven + onderwarmte

Voor het bakken en roosteren op één ovenniveau.

Bevroren gerechten

Om kant-en-klaar-gerechten (bijv. patat, aardappelpartjes of loempia's) krokant te maken.

Pizza-functie

Om pizza en andere gerechten te bakken die van onderaf meer warmte nodig hebben.

Onderwarmte

Voor het bakken van taarten met een krokante bodem en het bewaren van voedsel.

Ontdooien

Om voedsel te ontdooien (groenten en fruit). De ontdooitijd is afhankelijk van de hoeveelheid ingevroren voedsel en de grootte daarvan.

Warmelucht (vochtig)

Deze functie is ontworpen om tijdens de bereiding energie te besparen. Bij het gebruik van deze functie kan de temperatuur in het apparaat verschillen van de ingestelde temperatuur. De restwarmte wordt gebruikt. Het verwarmingsvermogen kan worden verminderd. Raadpleeg voor meer informatie het hoofdstuk "Dagelijks gebruik", opmerkingen op: Warmelucht (vochtig).

Grillen

Om dunne stukken voedsel te grillen en brood te roosteren.

Verwarmingsfunctie Toepassing

Circulatiegrill

Voor het braden van grote stukken vlees of gevogelte met bot op één niveau. Voor gratineren en bruinen.

Menu

Om het menu te openen: Kook- En Bakassistent, Reinigen, Instellingen.

7.3 Notities over: Warmelucht (vochtig)

Deze functie wordt gebruikt om te voldoen aan de energie-efficiëntieklasse en ecodesign-vereisten (volgens EU 65/2014 en EU 66/2014). Testen in overeenstemming met: IEC/EN 60350-1.

De ovendeur dient tijdens de bereiding gesloten te zijn zodat de functie niet wordt onderbroken en de oven werkt op de hoogst mogelijke energie-efficiëntie.

Bij gebruik van deze functie gaat de verlichting na 30 seconden automatisch uit.

Zie voor bereidingsinstructies het hoofdstuk 'Aanwijzingen en tips', Warmelucht (vochtig). Kijk voor algemene aanbevelingen voor energiebesparing in het hoofdstuk 'Energie-efficiëntie', Energiebesparingstips.

7.4 Instellen: Kook- En Bakassistent

Elk gerecht in dit submenu heeft een aanbevolen verwarmingsfunctie en temperatuur. Gebruik de functie om snel een gerecht met standaardinstellingen te bereiden. Je kunt ook de tijd en de temperatuur tijdens het koken aanpassen.

Als de functie is afgelopen, controleert u of het voedsel klaar is.

Voor sommige gerechten kunt u ook koken met:

- Per gewicht

Stap 1 Stap 2 Stap 3 Stap 4

P1 - P...

Open het menu. Selecteer Kook- En Bak- assistent. Druk op OK

Selecteer de schaal. Druk

Plaats de schaal in de oven. Instelling bevestigen.

7.5 Menu: Kook- En Bakassistent

Legenda

Per gewicht beschikbaar.

Verwarm het apparaat voor voordat je begint met koken.

Legenda

Lagerniveau.

Het display toont P en een nummer van het gerecht dat u in de tabel kunt controleren.

Gerecht Gewicht Schapniveau/accessoire
P1	Rundvleesfilet, gaar (lage temperatuur garen)	0.5 - 1.5 kg; 5 - 6 cm dikke stukken	braadschaal op bakroosterBak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
P2	Filet, gemiddeld (lage temperatuur garen)
P3	Rundvleesfilet, gaar (lage temperatuur garen)
P4	Geroosterd kalfs-vlees (bijv. schouder)	0.8 - 1.5 kg; 4 cm dikke stukken	braadschaal op bakroosterBak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
P5	Geroosterde var-kenshals of schou-der	1.5 - 2 kg	braadschaal op bakroosterDraai halverwege de bereidingstijd het vlees om.
P6	Varkenslende, vers 1 - 1.5 kg; 5 - 6 cm dikke stukken		bakplaatBak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
P7	Reserveribben var-kensvlees	2 - 3 kg; gebruik rauwe, 2 - 3 cm dunne spare ribs	2; braadschaal op bakroosterVoeg vloeistof toe om de bodem van een schaal te be-dekken.
P8	Hele kip 1 - 1.5 kg; vers		braadschaal op bakroosterDraai de kip halverwege de bereidingstijd om voor een gelijkmatige bruining.
P9	Kippenborst 180 - 200 g per stuk		2; bakplaat
P10	Vleesbrood 1 kg		bakplaat
P11	Hele vis, gegrild 0.5 - 1 kg per vis		bakplaatVul de vis met boter en gebruik je favoriete kruiden en specerijen.
P12	Visfilet -		2; stoofschotel op bakrooster
P13	Cheesecake -		1; springvorm van 26 cm op bakrooster
P14	Appeltaart -		1; taartvorm op bakrooster
P15	Chocolade muffins -		3; muffinbakplaat op bakplaat
P16	Broodcake -		2; broodvorm op bakrooster
P17	Gebakken aardappe-len	1 kg	2; bakplaatLeg de gesneden aardappelen met huid op de bakplaat.
P18	Aardappelkroketjes, bevroren	0.5 kg	3; bakplaat
P19	Patat, bevoren 0.75 kg		3; bakplaat
P20	Vlees-/groentelasagne met droge pasta-bladen	1 - 1.5 kg	1; stoofschotel opbakrooster
P21	Aardappelgratin (ru-we aardappelen)	1 - 1.5 kg	1; stoofschotel opbakrooster
P22	Verse pizza, dun	-	1; bakplaatbedekt met bakpapier
P23	Verse pizza, dik	-	1; bakplaatbedekt met bakpapier
P24	Quiche -		1; bakblik opbakrooster
P25	Stokbrood / ciabatta / witbrood	0.8 kg	3; bakplaatbedekt met bakpapierMeer tijd nodig voor witbrood.

8. KLOKFUNCTIES

8.1 Klokfuncties

Klokfunctie Toepassing
	Wanneer de tijd is verstreken, klinkt er een geluidssignaal.
Kookwekker
	Wanneer de timer stopt, klinkt het signaal en stopt de verwarmingsfunctie.
STOP
Kooktijd
[Z80C]	Om het begin en/of het einde van het koken uit te stellen.
Uitsteltijd
	Maximum is 23 uur 59 min. Deze functie heeft geen invloed op de werking van de oven.
Uptimer	Om de Uptimer in en uit te schakelen, selecteer: Menu, Instellingen.

8.2 Instellen: Klokfuncties

Instellen: Dagtijd
Stap 1 Stap 2 Stap 3
Om de tijd van de dag te wijzigen, opent u het me-nu en selecteert u Instellingen, Dagtijd.	Stel de klok in.	Druk op: OK

Instellen: Kookwekker

Stap 1		Stap 2 Stap 3
	Op het display verschijnt:0:00
Druk op:		Stel de Kookwekker in	Druk op:OK

De timer begint onmiddellijk af te tellen.

Instellen: Kooktijd

Stap 1 Stap 2			Stap 3 Stap 4
		Op het display verschijnt:0:00STOP
Kies een verwarmings-functie en stel de temperatuur in.	Druk herhaaldelijk:		Stel de bereidingstijd in.	Druk op: OK

De timer begint onmiddellijk af te tellen.

Instellen: Uitsteltijd

Stap 1 Stap 2		Het display toont: de dagtijd	Stap 3 Stap 4		Op het dis-play ver-schijnt: STOP	Stap 5 Stap 6
Selecteer de verwar-mingsfunc-tie.	Druk herhaal-delijk:		Stel de start-tijd in.	Druk op: OK.		Stel de eindtijd in.	Druk op: OK.

i De timer begint af te tellen op een ingestelde starttijd.

Raadpleeg de hoofdstukken Veiligheid.

9.1 Accessoires plaatsen

Een kleine inkeping bovenaan verhoogt de veiligheid. De inkepingen zijn ook anti-kantelmechanismen. De hoge rand rond het

rooster voorkomt dat het kookgerei van het rooster afglijdt.

Bakrooster:

Plaats het rooster tussen de geleidestangen van de roostersteun en zorg ervoor dat de pootjes omlaag staan.

Schuif de plaat tussen de geleidestangen van de inschuifrail.

Deze functie voorkomt dat de functie van het apparaat per ongeluk wordt gewijzigd.

Schakel het in als het apparaat werkt – de ingestelde bereiding gaat door, het bedieningspaneel wordt vergrendeld. Schakel het in als het apparaat is uitgeschakeld – het kan niet worden ingeschakeld, het bedieningspaneel is vergrendeld.

- houd ingedrukt om de functie in te schakelen. een geluidssignaal.

- houd ingedrukt om het uit te schakelen.

3 x knippert wanneer de vergrendeling wordt ingeschakeld.

10.2 Automatische uitschakeling

Als de verwarmingsfunctie actief is en er geen instellingen worden gewijzigd, wordt het apparaat om veiligheidsredenen na een bepaalde periode automatisch uitgeschakeld.

(°C) (u)

30 - 115 12.5

	(°C) (u)
120 - 195 8.5
200 - 245 5.5
250 3

Als je van plan bent een verwarmingsfunctie te gebruiken voor een duur die langer is dan de automatische uitschakeltijd, stel dan de kooktijd in. Zie het hoofdstuk 'Klokfuncties'.

De automatische uitschakeling werkt niet met de functies: Binnenverlichting, Uitsteltijd.

10.3 Koelventilator

Als het apparaat in werking is, wordt de koelventilator automatisch ingeschakeld om de oppervlakken van het apparaat koel te houden. Als je het apparaat uitschakelt, kan de koelventilator blijven werken totdat het apparaat is afgekoeld.

11. AANWIJZINGEN EN TIPS

11.1 Kookadviezen

De temperatuur en kooktijden in de tabellen zijn slechts als richtlijn bedoeld. Ze zijn afhankelijk van het recept, de kwaliteit en de kwantiteit van de gebruikte ingrediënten.

Je apparaat kan anders bakken of roosteren dan het apparaat dat je tot nu toe gebruikt hebt. De onderstaande hints tonen aanbevolen instellingen voor temperatuur, kooktijd en rekstand voor specifieke soorten voedsel.

Tel de rekniveaus vanaf de bodem van de oven.

Als u voor een speciaal recept de instelling niet kunt vinden, zoek dan naar een soortgelijk recept.

Zie het hoofdstuk "Energie-efficiëntie" voor energiebesparingstips.

Symbolen gebruikt in de tabellen:

	Soort voedsel
	Verwarmingsfunctie
°C	Temperatuur

	Accessoire
	Inzetniveau
	Kooktijd (min)

11.2 Warmelucht (vochtig) – aanbevolen accessoires

Gebruik donkere en niet-reflecterende bakjes en schalen. Ze nemen de warmte beter op dan licht en reflecterend servies.

• Pizzapan - donker, niet-reflectorend, diameter 28cm
  • Bakschaal - donker, niet-reflectorend, diameter 26cm
  • Ramekins - keramiek, diameter 8cm, hoogte 5 cm
• Flanbasistin - donker, niet-reflectorend, diameter 28cm

11.3 Warmelucht (vochtig)

Volg voor de beste resultaten de volgende aanwijzingen op die hieronder in de tabel staan.

		°C
Zoete broodjes, 12 stuks	bakplaat of lekschaal 180 2 35 - 40
Broodjes, 9 stuks	bakplaat of lekschaal 180 2 35 - 40###	°C	☐	☐
Pizza, bevoren, 0,35 kg	bakrooster 220 2 35 - 40
Biscuitrol bakplaat of lekschaal 170 2 30 - 40
Brownie bakplaat of lekschaal 180 2 30 - 40
Soufflé, 6 stuks keramieken vormpjes op rooster	200 3 30 - 40
Luchtige flanbodem flanvorm op rooster 170 2 20 - 30
Victoriataart met jam-vulling	ovenschaal op rooster 170 2 35 - 45
Gepocheerde vis, 0,3 kg	bakplaat of lekschaal 180 3 35 - 45
Hele vis, 0,2 kg bakplaat of lekschaal 180 3 35 - 45
Visfilet, 0,3 kg pizzavorm op rooster 180 3 35 - 45
Gepocheerd vlees, 0,25 kg	bakplaat of lekschaal 200 3 40 - 50
Sjasliek, 0,5 kg bakplaat of lekschaal 200 3 25 - 35
Koekjes, 16 stuks bakplaat of lekschaal 180 2 20 - 30
Bitterkoekjes, 20 stuks bakplaat of lekschaal 180 2 40 - 45
Muffins, 12 stuks bakplaat of lekschaal 170 2 30 - 40
Hartig gebak, 16 stuks bakplaat of lekschaal 170 2 35 - 45
Zandkoekjes, 20 stuks bakplaat of lekschaal 150 2 40 - 50
Taartjes, 8 stuks	bakplaat of lekschaal 170 2 20 - 30
Groenten, gepo-cheerd, 0,4 kg	bakplaat of lekschaal 180 3 35 - 40
Vegetarisch omelet	pizzavorm op rooster 200 3 30 - 45
Mediterrane groenten, 0,7 kg	bakplaat of lekschaal 180 4 35 - 40

11.4 Kooktafels voor testinstituten

Informatie voor testinstituten

Testen volgens IEC 60350-1.

			☐	°C
Kleine cakes, 16 stuks per bakplaat	Boven + onderwarmte	Bakplaat	3	150	25 - 35

			°C
Kleine cakes, 16 stuks per bakplaat 1)	Hetelucht Bakplaat 3 150 20 - 30
Kleine cakes, 16 stuks per bakplaat	Hetelucht Bakplaat 1 en 3 150 20 - 30
Appeltaart, 2 blik-ken ∅20 cm	Boven + onderwarmte Bakrooster 2 170 80 - 100
Appeltaart, 2 blik-ken ∅20 cm	Hetelucht Bakrooster 2 160 70 - 90
Biscuitgebak, taartvorm ∅26 cm 1)	Boven + onderwarmte Bakrooster 2 160 30 - 40
Biscuitgebak, taartvorm ∅26 cm 1)	Hetelucht Bakrooster 2 160 30 - 40
Biscuitgebak, taartvorm ∅26 cm 1)	Hetelucht Bakrooster 1 en 3 160 25 - 40
Zandtaartdeeg Boven + onderwarmte Bakplaat 3 150 20 - 30
Zandtaartdeeg Hetelucht Bakplaat 2 150 20 - 30
Zandtaartdeeg Hetelucht Bakplaat 1 en 3 150 15 - 25
Toast 2)	Grillen Bakrooster 3 max. 5 - 7
Runderburger, 6 stuks, 0,6 kg 1)3)	Grillen Bakrooster en lek-bak	3 max. 15 - 30

1) Verwarm de oven voor op 10 min.

2) Verwarm de oven voor totdat de ingestelde temperatuur is bereikt.

3) Plaats het rooster op het derde niveau en de lekbak op het tweede niveau in de oven. Draai het voedsel halverwege de bereidingstijd om.

12. ONDERHOUD EN REINIGING

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

12.1 Opmerkingen over de reiniging

Reinigingsmid- delen

Reinig de voorkant van het apparaat uitsluitend met een microvezeldoek met warm water en een mild reinigingsmiddel.

Gebruik een reinigingsoplossing om metalen oppervlakken te reinigen.

Reinig vlekken met een mild reinigingsmiddel.

Dagelijks gebruik

Reinig de uitsparing telkens na gebruik. Vetophoping of andere resten kunnen brand veroorzaken.

Vocht kan in de oven of op de glazen deurpanelen condenseren. Om de condens te verminderen, dien je het apparaat gedurende 10 minuten te laten werken voordat je er iets in plaatst. Bewaar het voedsel niet langer dan 20 minuten in het apparaat. Droog de ruimte na elk gebruik uitsluitend met een microvezeldoek.

Accessoires

Reinig alle accessoires na elk gebruik en laat ze drogen. Gebruik alleen een zachte doek met warm water en een mild reinigingsmiddel. De accessoires niet in een afwasmachine reinigen.

Reinig de antiaanbakaccessoires niet met agressieve reinigingsmiddelen of scherpe voorwerpen.

12.2 Hoe te verwijderen: Inschuifrails/

Verwijder de inschuifrails om de oven te reinigen.

Stap 1 Schakel de oven uit en wacht totdat deze is afgekoeld.

Stap 2 Trek de inschuifrail bij de voorkant uit de zijwand.

Stap 3 Trek de geleider bij de achterkant uit de zijwand en verwijder het.

Stap 4 Plaats de inschuifrails in omgekeerde volgorde.

1 2

12.3 Hoe gebruikt u: Pyrolytische reiniging

Maak de oven schoon met Pyrolytische reiniging.

WAARSCHUWING!

Er bestaat gevaar voor brandwonden.

LET OP!

Als er andere apparaten in dezelfde kast zijn geïnstalleerd, gebruik deze dan niet tijdens deze functie. Dit kan de oven beschadigen.

Vóór de Pyrolytische reiniging:
Schakel de oven uit en wacht totdat deze is afgekoeld.	Verwijder alle accessoires uit de oven.	Reinig de onderkant van de oven en de glazen deur aan de binnenkant met warm water, een zachte doek en een mild reinigingsmiddel.

Pyrolytische reiniging

Stap 1Ga naar het menu: Reinigen

Optie Duur

C1 - Licht reinigen 2 uur

Stap 2OK- druk hierop om het reinigen te starten.

Stap 3 Draai na de reiniging de knop voor de verwarmingsfuncties naar de uit-stand.

iAls het reinigen begint, wordt de deur van de oven vergrendeld en is de lamp uit. Totdat de deur wordt ont-grendeld, toont het display: iOm de reiniging te stoppen voordat die is voltooid, draait u de knop voor de ovenfuncties naar de uit-stand.

Na afloop van het reinigen:

Schakel de oven uit en wacht totdat deze is afgekoeld.

Maak de ruimte schoon met een zachte doek.

Verwijder het residu van de bodem van de ruimte.

12.4 Reinigingsherinnering

De oven herinnert je eraan wanneer je hem moet schoonmaken met pyrolytische reiniging.

knippert na elke kooksessie gedurende 5 sec op het display.

Om de herinnering uit te schakelen, voert u de in Menu en selecteert u Instellingen, Reinigingsherinnering.

12.5 Verwijderen en installeren: Deur

De ovendeur beschikt over vier glasplaten. Je kunt de ovendeur en de interne glasplaat verwijderen om het schoon te maken. Lees de volledige instructie 'Verwijderen van installatiedeur' voordat u de glasplaten verwijdert.

LET OP!

Gebruik de oven nooit zonder de glasplaten.

Stap 1 Open de deur volledig en houd beide scharnieren vast.
Stap 2 Til de vergrendelingen op en trek eraan totdat ze klikken.
Stap 3 Sluit de ovendeur in de eerste openingsstand. Til hem daarna op en trek hem naar voren, verwijder hem dan van zijn plek.
Stap 4 Plaats de deur op een zachte doek op een stabiele ondergrond en ontgrendel het ver-grendelingssysteem om de glasplaten te ver-wijderen.
Stap 5 Draai de bevestigingen 90° en verwijder ze uit hun zittingen.

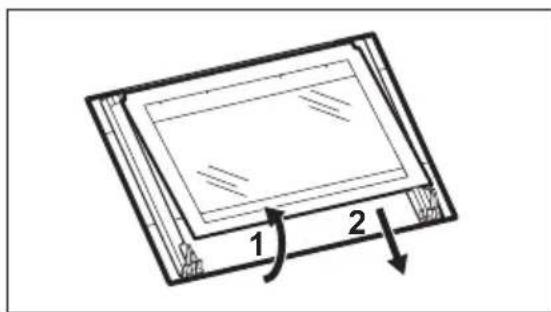

Stap 6 Til de glasplaten één voor één eerst voor- zichtig op en verwijder ze vervolgens. Begin bij de bovenste plaat..

1 2

Stap 7 Reinig de glasplaten met een sopje. Droog de glazen panelen zorgvuldig. Reinig de glasplaten niet in de vaatwasser.

Stap 8 Installeer na het reinigen de glasplaten en de ovendeur.

Als de deur correct is geïnstalleerd, hoor je een klik bij het sluiten van de vergrendelingen.

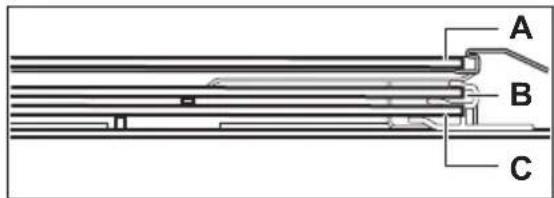

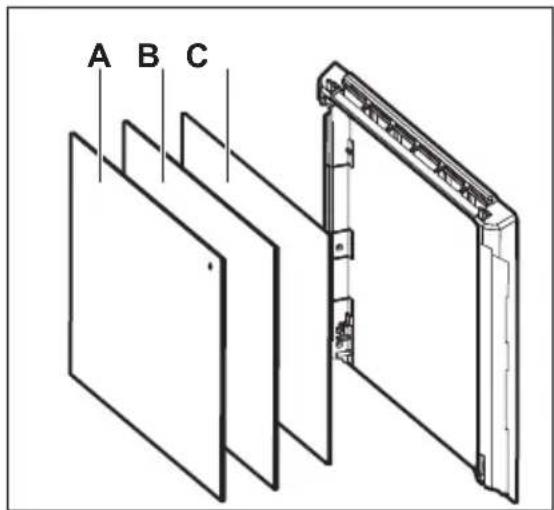

Zorg ervoor dat je de glasplaten (A, B en C) weer in de juiste volgorde terugplaatst. Controleer het symbool/de print op de zijkant van de glasplaat. Iedere glasplaat is anders om het uit elkaar halen en in elkaar zetten eenvoudiger te maken. Als de deur correct wordt geïnstalleerd, klikt de rand van de deur. Zorg ervoor dat je de middelste glasplaat correct in de zittingen plaatst.

A B C

A B C

12.6 Hoe te vervangen: Lamp

WAARSCHUWING!

Gevaar voor elektrische schokken. Het lampje kan heet zijn.

Voordat u de lamp vervangt:
Stap 1 Stap 2 Stap 3
Schakel de oven uit. Wacht tot de oven afgekoeld is.	Trek de oven uit het stopcontact. Plaats een doek op de bodem van de holte.

74 NEDERLANDS

Achterlamp

Stap 1 Draai de glazen afdekking om die te verwijderen.

Stap 2 Reinig de glasafdekking.

Stap 3 Vervang de lamp door een geschikte 300 °C hittebestendige lamp.

Stap 4 Installeer het glazen deksel.

Raadpleeg de hoofdstukken Veiligheid.

13.1 Wat te doen als...

Neem in alle gevallen die niet in deze tabel zijn opgenomen contact op met een erkend servicecentrum.

Het apparaat gaat niet aan of warmt niet op

Probleem Controleer of de volgende zaken van toepassing zijn...

U kunt het apparaat niet inschakelen of gebruiken. Het apparaat is op de juiste manier op een elektrische toevoer aangesloten.

Het apparaat warmt niet op. De automatische uitschakeling is gedeactiveerd.

Het apparaat warmt niet op. De deur van het apparaat is gesloten.

Het apparaat warmt niet op. De zekering is niet doorgeslagen.

Het apparaat warmt niet op. Het slot is uitgeschakeld.

Onderdelen

Probleem Controleer of de volgende zaken van toepassing zijn...

De lamp is uit. Warmelucht (vochtig) - wordt ingeschakeld.

De verlichting werkt niet. De lamp is opgebrand.

Foutcodes

Op het display verschijnt... Controleer of de volgende zaken van toepassing zijn...

Err C3 De ovendeur is gesloten of het deurslot is niet kapot.

Err F102 De deur van het apparaat is gesloten.

Err F102 Het deurslot is niet kapot.

Foutcodes

00:00 Er was een stroomstoring. Stel het tijdstip van de dag in.

Als het display een foutcode weergeeft die niet in deze tabel staat, schakelt u de zekering van het huis uit en weer in om de oven opnieuw te starten. Als de foutcode opnieuw optreedt, neemt u contact op met een erkend servicecentrum.

13.2 Service-informatie

Als je niet zelf het probleem kunt verhelpen, neem dan contact op met je verkoper of een erkende serviceafdeling.

De contactgegevens van de servicedienst staan op het typeplaatje. Het typeplaatje bevindt zich op het voorframe van de apparaatruimte. Verwijder het typeplaatje niet uit de apparaatruimte.

Wij raden je aan om de gegevens hier te noteren:

Model (MOD.) ....

Productnummer (PNC) ....

Serienummer (S.N.) ....

14. ENERGIEZUINIGHEID

14.1 Productinformatie en productinformatieblad volgens de EU-voorschriften voor ecologisch ontwerp en energie-etikettering

Naam leverancier Electrolux
Modelnummer	COH4P46BX0 944068318
	EOF4P46BX 944068309
	EOF6P46BX 944068324
	EOFDP46BK 944068373
Energie-efficiëntie-index 81.7
Energie-efficiëntieklasse A+
Energieverbruik met een standaard belading, conventionele modus 0.94 kWh/cyclus
Energieverbruik met een standaard belasting, heteluchtmodus 0.67 kWh/cyclus
Aantal holtes 1
Warmtebron Elektriciteit
Volume 65 l
Soort oven Inbouwoven
Massa	COH4P46BX0 33.6 kg
	EOF4P46BX 34.6 kg
	EOF6P46BX 33.8 kg
	EOFDP46BK 33.6 kg

IEC/EN 60350-1 - Huishoudelijke elektrische kooktoestellen - Deel 1: Fornuizen, ovens, stoomovens en grills - Methoden voor het meten van prestaties.

14.2 Productinformatie voor stroomverbruik en maximale tijd om de toepasselijke modus voor laag vermogen te bereiken

Stroomverbruik in stand-by 0.8 W

De maximale tijd die de apparatuur nodig heeft om automatisch de toepasselijke modus voor laag 20 min vermogen te bereiken

14.3 Energiebesparende tips

De onderstaande tips helpen u energie te besparen bij het gebruik van uw apparaat.

Zorg ervoor dat de deur van het apparaat gesloten is als het apparaat in werking is. Open de deur van het apparaat niet te vaak tijdens het koken. Houd het deurrubber schoon en zorg ervoor dat het goed op zijn plaats vastzit.

Gebruik metalen kookgerei en donkere, niet- reflecterende blikken en containers om energie te besparen

Verwarm het apparaat niet voor voordat u gaat koken, tenzij specifiek aanbevolen.

Houd onderbrekingen tussen het bakken zo kort mogelijk als je een aantal gerechten tegelijkertijd bereidt.

Koken met hete lucht

Gebruik indien mogelijk de bereidingsfuncties met hete lucht om energie te besparen.

Restwarmte

Wanneer de kookduur langer is dan 30 minuten, verlaag dan de oventemperatuur tot minimaal 3-10 minuten voor het einde van het

koken. De restwarmte binnen in het apparaat zal blijven koken.

Gebruik de restwarmte om het voedsel warm te houden of andere gerechten op te warmen.

Wanneer je de oven uitschakelt, geeft het display de restwarmte aan.

Eten warm houden

Kies de laagst mogelijke temperatuurinstelling om de restwarmte te gebruiken en het voedsel warm te houden. Het indicatielampje van de restwarmte of temperatuur verschijnt op het display.

Koken met de verlichting uitgeschakeld Schakel de verlichting tijdens het koken uit. Doe het aan als je het nodig hebt.

Warmelucht (vochtig)

Functie is ontworpen om tijdens de bereiding energie te besparen.

Als je deze functie gebruikt, gaat de verlichting na 30 sec. automatisch uit. Je kunt de verlichting weer inschakelen, maar deze handeling vermindert de verwachte energiebesparingen.

15. MENUSTRUCTUUR

15.1 Menu

Stap 1 Stap 2 Stap 3 Stap 4 Stap 5

- selecteer om de Menu.

Selecteer de optie in de Menu structuur en

druk op OK

Selecteer de instel- ling.

OK - druk op om de instelling te bevestigen.

Pas de waarde aan en druk op OK

Draai de knop voor de verwarmingsfuncties naar de uit-stand om Menu af te sluiten.

Menu-structuur te betreden

Kook- En Bakassistent

Reinigen

Instellingen

Instellingen

01 Dagtijd Wijzigen 02 Helderheid display 1 - 5
03 Toetstonen 1 - Piep		04 Geluidsvolume 1 - 4
	2 - Klik
	3 - Geluid uit
05 Uptimer Aan/uit 06 Binnenverlichting Aan/uit
07 Snel opwarmen Aan/uit 08 Reinigingsherinnering Aan/uit
09 Demofunctie Activeringscode:		10 Softwareversie Controleren
	2468
11 Terug naar fabrieksinstellingen	Ja / Nee

16. MILIEUBESCHERMING

Recycleer de materialen met het symbool Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval.

Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
