| Produkttype | Industriell vann- og støvsuger |
| Merke | HiKOKI |
| Modell | RP350YBL |
| Kategori | Industristøvsuger |
| Mål (L × B × H) | 550 × 400 × 550 mm |
| Vekt | 15,2 kg |
| Spenning | 220–240 V ~ |
| Frekvens | 50/60 Hz |
| Nominell effekt | 1400 W |
| Luftstrøm (ved slange) | 151 m³/h |
| Luftstrøm (ved vifte) | 263 m³/h |
| Undertrykk (ved slange) | 235 hPa |
| Undertrykk (ved vifte) | 270 hPa |
| Filterflate | 8400 cm² |
| Støvklasse | L (lett) |
| Hovedfunksjoner | Automatisk filterrensing (ACP), automatisk modus (AR), volumstrømindikator, strømuttak for verktøy, vannsensorbasert stans |
| Medfølgende tilbehør | Sugeslange φ35 mm/3,2 m, 2 filterpatroner polyester klasse M, 1 ikke-vevd filtersekk, spaltemunnstykke, universaldyse, håndtaksadapter, 2 plastrør, rørholder |
| Støynivå | 69 dB(A) (K=2 dB(A)) |
| Bruk | Tørre, ikke-brennbare støv, ikke-brennbare væsker, faste materialer (maks. temperatur 60°C) |
| Vedlikehold | Regelmessig rengjøring av filtre, tømming av tank, utskifting av filterpatroner og filtersekk |
| Sikkerhet | Obligatorisk bruk med filter, ikke sug asbest eller brennbare støv, koble fra før vedlikehold |
| Garanti | I samsvar med forskrifter, dekker produksjonsfeil (unntatt normal slitasje) |
Ofte stilte spørsmål - RP350YBL HiKOKI
Brukerspørsmål om RP350YBL HiKOKI
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Industristøvsuger i PDF-format gratis! Finn veiledningen din RP350YBL - HiKOKI og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. RP350YBL av merket HiKOKI.
BRUKSANVISNING RP350YBL HiKOKI
Försiktighetsåtgärder
Maskiner og tilbehør må ikke anvendes, hvis:
Syre, acetone og opløsningsmidler kan ætse maskinens dele.
Fjern sugeslangen fra væsken, før beholderen tømmes.
Læg tilbehøret i egnede plastposer, og luk poserne.
Overdelen (7) skal være fastgjort sikkert til beholderen (9) – kontroller, at snaplåsene (8) er lukkede.
11. Rengøring
11.1 Generelle rengøringsanvisninger
Rengør beholder og tilbehør med vand. Aftør overdelen (7) med en fugtig klud.
Foretag følgende, hvis sugestyrken aftager:
12.4 Motorbeskyttelsesfilter

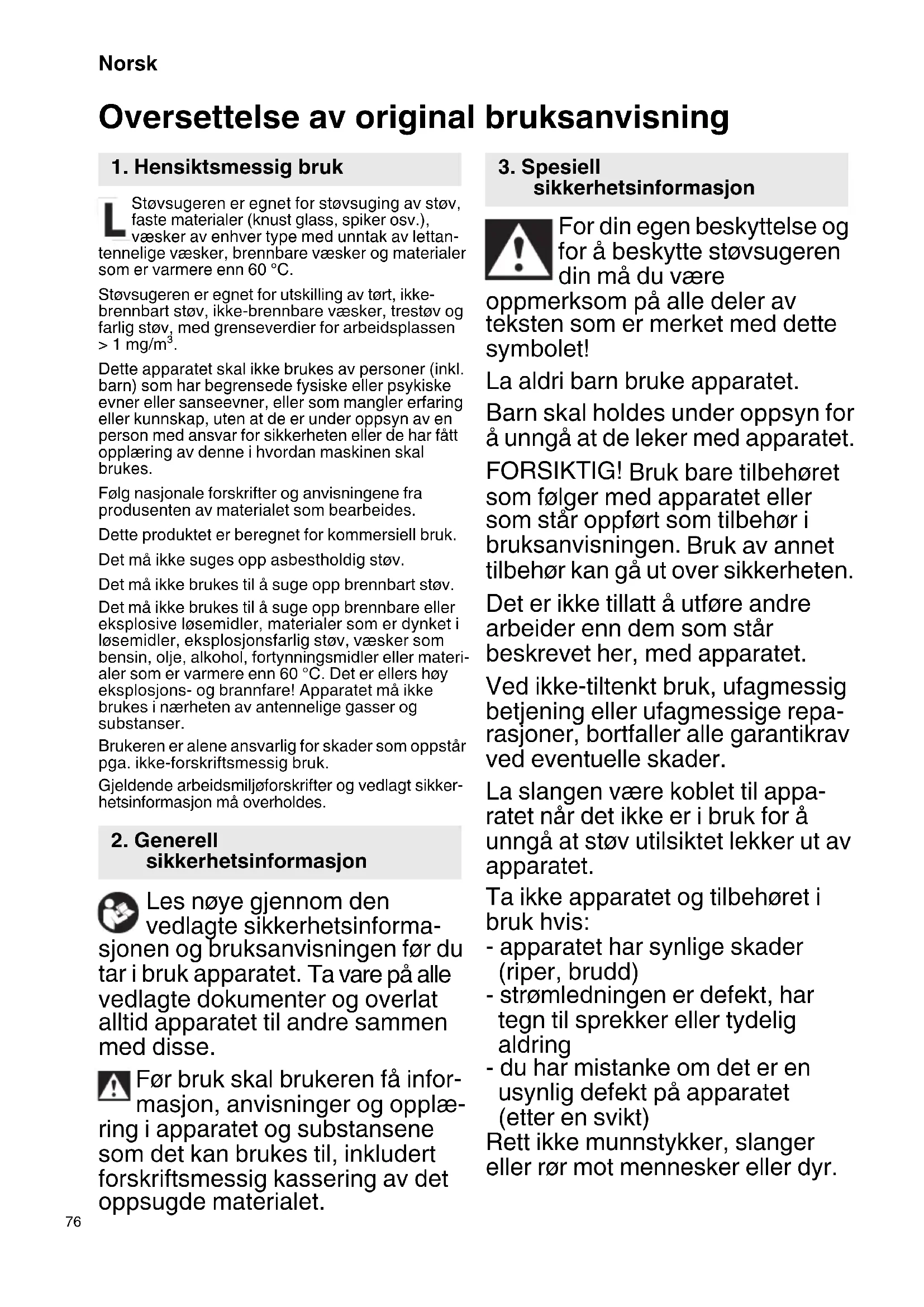

Oversettelse av original bruksanvisning
1. Hensiktsmessig bruk
L Støvsugeren er egnet for støvsuging av støv, faste materialer (knust glass, spiker osv.), væsker av enhver type med unntak av lettantennelige væsker, brennbare væsker og materialer som er varmere enn 60 °C.
Støvsugeren er egnet for utskilling av tørt, ikke-brennbart støv, ikke-brennbare væsker, trestøv og farlig støv, med grenseverdier for arbeidsplassen > 1 mg/m ^3 .
Dette apparatet skal ikke brukes av personer (inkl. barn) som har begrensede fysiske eller psykiske evner eller sanseevner, eller som mangler erfaring eller kunnskap, uten at de er under oppsyn av en person med ansvar for sikkerheten eller de har fått opplæring av denne i hvordan maskinen skal brukes.
Følg nasjonale forskrifter og anvisningene fra produsenten av materialet som bearbeides.
Dette produktet er beregnet for kommersiell bruk.
Det må ikke brukes til å suge opp brennbart støv.
Det må ikke brukes til å suge opp brennbare eller eksplosive løsemidler, materialer som er dynket i løsemidler, eksplosjonsfarlig støv, væsker som bensin, olje, alkohol, fortynningsmidler eller materialer som er varmere enn 60 °C. Det er ellers høy eksplosjons- og brannfare! Apparatet må ikke brukes i nærheten av antennelige gasser og substanser.
Brukeren er alene ansvarlig for skader som oppstår pga. ikke-forskriftsmessig bruk.
Gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes.
2. Generell sikkerhetsinformasjon
Les nøye gjennom den vedlagte sikkerhetsinformasjonen og bruksanvisningen før du tar i bruk apparatet. Ta vare på alle vedlagte dokumenter og overlat alltid apparatet til andre sammen med disse.
Før bruk skal brukeren få informasjon, anvisninger og opplæ- ring i apparatet og substansene som det kan brukes til, inkludert forskriftsmessig kassering av det oppsugde materialet.
3. Spesiell sikkerhetsinformasjon
For din egen beskyttelse og for å beskytte støvsugeren din må du være
oppmerksom på alle deler av teksten som er merket med dette symbolet!
La aldri barn bruke apparatet.
Barn skal holdes under oppsyn for å unngå at de leker med apparatet.
FORSIKTIG! Bruk bare tilbehøret som følger med apparatet eller som står oppført som tilbehør i bruksanvisningen. Bruk av annet tilbehør kan gå ut over sikkerheten.
Det er ikke tillatt å utføre andre arbeider enn dem som står beskrevet her, med apparatet.
Ved ikke-tiltenkt bruk, ufagmessig betjening eller ufagmessige reparasjoner, bortfaller alle garantikrav ved eventuelle skader.
La slangen være koblet til appa- ratet når det ikke er i bruk for å unngå at støv utilsiktet lekker ut av apparatet.
Ta ikke apparatet og tilbehøret i bruk hvis:
Legg alltid strømledningen og slangen slik at det ikke er fare for at noen skal snuble over dem.
Trekk, knekk eller klem aldri strømledningen over skarpe kanter.
Hvis strømledningen til apparatet blir skadet, må den byttes ut med en spesiell strømledning. Se kapittelet om Reparasjon.
Bruk aldri skadede skjøteledninger.
Aldri sett i eller trekk ut nettstøpselet med våte hender.
ADVARSEL - Stikkontakten på apparatet skal bare brukes til de formål som står oppført i bruksanvisningen.
La aldri apparatet være uten oppsikt. Trekk ut støpselet ved lengre arbeidspauser.
Støvsugeren skal ikke brukes eller oppbevares utendørs under våte forhold.
VIKTIG – Dette apparatet skal kun lagres innendørs.
Syrer, aceton og løsemidler kan etse inn i apparatdelene.
Slå av og trekk ut støpselet før hvert vedlikehold, rengjøring av apparatet og etter hver bruk.
Damprensere og høytrykksspylere skal ikke brukes til å rengjøre støv-sugeren.
Det må alltid være tørt under lokket.
Fare for bakteriedannelse, spesielt ved bruk i bedrifter som behandler matprodukter: Støvsugeren skal alltid rengjøres og desinfiseres umiddelbart etter bruk.
Aldri åpne apparatet utendørs i regn- eller tordenvær.
Bruk ikke apparatet utendørs ved lave temperaturer.
Ikke bruk apparatet på steder der det foreligger eksplosjonsfare.
Sørg for at støvsugeren er stabil.
Det må være tilstrekkelig høy luftutskiftningsverdi L i rommet når avluften vender tilbake i rommet. Ta hensyn til nasjonale bestemmelser.
Hold apparatets støpsel tørt og ikke utsett det for fuktighet
Ikke koble til skjøteledninger mellom støvsugeren og elektroverktøyet.
Når du bruker verktøykontakten, må du bruke støvsugeren i et tørt miljø.
ADVARSEL! Dette apparatet inneholder helseskadelig støv. Tømming og vedlikehold, inkludert tømming av støvsamlerbeholderne skal bare utføres av fagfolk med tilsvarende verneutstyr.
Norsk
ADVARSEL – Driftspersonell må få tilstrekkelig opplæring i bruk av denne støvsugeren og i materialene den brukes til.
Spesiell sikkerhetsinformasjon
Varselskilt for enheter med støvklasse L:
Apparatet er egnet til oppsuging av lettere helsefarlige stoffer. Apparatet er ikke egnet til reduksjon av trestøv i luften.
Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helseskadelig.
A ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i nærheten.
Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel).
4. Navn På Deler (side 2)
| 1 Sugeeffektbryter | |
| 2 Dreiebryter på/av/automatikk/ACP | |
| 3 Volumstrøm-kontrollampe | |
| 4 Stikkontakt for elektroverktøy | |
| 5 Fleece-filterpose | |
| 6 | Kabelholder (klapp bakover og heng strømledningen over) |
| 7 | O v e r d e l |
| 8 | K n e p p l å s |
| 9 Beholder | |
| 10 Sugeåpning | |
| 11 | Lås (for å åpne toppen for bytte av filterkassett) |
| 12 Låseknapp | |
| 13 Motorfilter | |
| 14 Filterkassett (iht. IFA C) | |
5. Symboler
ADVARSEL
Det følgende viser symboler som brukes for enheten. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.
 | RP350YBL: Støvsuger |
  | For å minske faren for skade må brukeren lese instruksjonsboken. |
 | ADVARSEL |
 | ADVARSEL! Støvsugeren kan inneholde farlig støv. |
 | Støvklasse L (lys). Støvsugeren kan plukke opp støvklasse L. Følg ditt lands bestemmelser om støv og helse- og arbeidsmiljø. |
 | Permanent filterrengjøringStøvsugeren er utstyrt med en rengjø- ringsenhet med elektromagnetisk filter som kan brukes til å riste støvet av foldefilterkassettene.Foldefilterkassettene blir rengjort vekselvis etter hverandre, slik at det kan arbeides kontinuerlig. |
 | iPulse- Stadig påfyllingsnivåovervåkning av filteret gjennom trykkdifferansemåling, for en absolutt nøyaktig behovsstyrt filterrengjøring i løpet av driften- Gjennom dette garanteres konstant, høy luftstrøm i løpet av driften, også ved kritiske støvtyper |
6. Standardtilbehør
| Sugeslange (φ35 mm / 3,2 m) | 1 |
| Filterkassetter av polyester (M-klasse): Festet til apparatet | 2 |
| Fleece-filterpose 1 | |
| Fugemunnstykke 1 | |
| Universalmunnstykke 1 | |
| Bøyleadapter 1 | |
| Plastsugerør 2 | |
| Rørstøtte: Festet til apparatet 1 |
| RP350YBL | ||
| Spenning V ~ 220–240 | ||
| Frekvens Hz 50/60 | ||
| Nominell effekt | W | 1400 |
| Luftstrøm*1 | m3/h | 151 |
| Luftstrøm*2 | m3/h | 263 |
| Vakuum*1 | hPa | 235 |
| Vakuum*2 | hPa | 270 |
| B × D × H | mm | 550 × 400 × 550 |
| Vekt uten nettkabel*3 | kg | 15,2 |
| Filteroverflate | cm2 | 8400 |
*3 Vekt: I henhold til EPTA-prosedyre 01/2014
Tilkoblingsledning på støvsugere med stikkontakt: H05RR-F 3X 1,5
MERK: På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.
8. Når maskinen tas i bruk
Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer ens med strømnettets spesifikasjoner.
Vi anbefaler bruk av fleece-filterpose ved:
- Bruk det det oppstår små mengder finstøv (f.eks. sliping av maling og lakk, oppsuging etter boring av hull med diameter < 10 mm, osv.). - Bruk av enheter som freser, høvler, små slipeapparater osv.
Når det brukes nonwoven-/papirfilterposer (5) settes filterrengjøringen ut av funksjon.
Slå av apparatet, trekk ut nettstøpselet og åpne kneplåsene (8). Ta overdelen (7) av beholderen (9).
Ta tak i kanten på fleece filterposen (5) og skyv den over låsetappen nederst i sugeåpningen før den stikkes helt inn på sugeåpningen. Sett overdelen tilbake på beholderen og lukk låsehakene.
Norsk
8.2 Sette i PE-deponeringspose (selges separat)
Vi anbefaler bruk av PE-poser ved:
- Bruk der det oppstår større mengder finstøv (f.eks. sliping av pussede flater, bortsliping av sement osv.).
- Bruk av apparater som f.eks.: renovasjonsfreseverktøy, renovasjonsslipere, gipsslipere, veggslipere osv.
Ved bruk av PE-poser skal filterrengjøringen kobles inn for enkelte typer materialer (se anbefaling) (Funksjon AR/IR).
Slå av apparatet, trekk ut nettstøpselet og åpne kneplåsene (8). Ta overdelen (7) av beholderen (9).
Drei den røde dreieskiven (inne i sugeåpningen) så langt det går: ordet "OPEN" peker oppover mot ▲-merket.
Ta tak i flensen på PE-deponeringsposen og før den med åpningen først over låsetappen på den nedre delen av innsugsåpningen, sett den så på innsugsåpningen til anslag.
Fordel PE-deponeringsposen jevnt ut over bunnen i beholderen. Legg kantene på PE-deponeringsposen ut over beholderkanten slik at PE-deponeringsposen blir klemt fast rundt hele av overdelen (7).
9. Apparatet
9.1 Inn-/utkobling, automatikk, ACP
- Støvsuger er slått av
Stilling "I":
ON
Støvsuger er slått på
- ACP* er slått av
Stilling "IR":
ON
- Støvsuger er slått på
- ACP* er slått på
Stilling "AR":
- Start og stopp automatikk: Støvsugeren slås på eller av ved hjelp av et elektroverktøy som er koblet til
stikkontakten (4). (Merk: Støvsugeren fortsetter å gå i ca. 10 sekunder etter at elektroverktøyet er slått av. Dette forhindrer at det samler seg støv i slangen.)
- ACP* er slått på
* ACP (automatisk ristefunksjon): Automatisk filterrengjøring når apparatet slås på og når en bestemt undertrykksverdi er nådd. Holder filteret rent uten at du må avbryte arbeidet.
9.2 Stikkontakt (4)
Stikkontakten (4) er bare beregnet for tilkobling av elektroverktøy.
Totalt maksimalt tillatt strømforbruk (for støvsuger og tilkoblet enhet) må ikke overstige
FORSIKTIG! Elektroverktøy må være slått av når stikkontakten settes i. Stikkontakten står under spenning når nettstøpselet står i, engig av bryterstillingen.
Hvis bryteren (2) står i stillingen "0", kan stikkontakten brukes til skjøteledning (f.eks. for lampe).
Hvis bryteren (2) står i posisjonen «AR», slås støvsugeren på eller av ved hjelp av et elektroverktøy som er koblet til stikkontakten (4).
9.3 Sugeeffektbryter
Med sugeeffektbryteren (1) kan du tilpasse motorturtallet og dermed sugeeffekten trinnløst etter arbeidsforholdene.
9.4 Volumstrøm-kontrollampe
Når beholderen er full og/eller hvis sugeslangen er tett, blinker volumstrøm-kontrollampen (3).
10. Bruk
10.1 Tørrsuging
Støvsug bare med tørt filter, apparat og tilbehør. I fuktig tilstand kan støvet sette seg fast og danne avleiringer.
Bruk alltid en fleecefilterpose (5) eller PE-deponeringspose (selges separat) sammen med et foldefilter (14).
10.2 Våtsuging
Bruk aldri enheten uten å sette inn filterkassetter (14) først. Enheten kan bli ødelagt, og kan også slippe ut.
Du kan bruke enten fleecefilterposer (5) eller PE-deponeringsposer (selges separat). Filterkasset-tene (14) er egnet til våtsuging.
Den innebygde vannsensoren slår av motoren när beholderen er full. Tøm apparatet. Hvis ikke apparatet slås av, forblir gjeninnkoblingsvernet på. Du må slå apparatet av og på igjen for at det skal bli klart til bruk igjen.
Det kan renne litt vann ut av slangen etter at apparatet er slått av.
Ta sugeslangen ut av væsken før tømming.
Sett inn tørre filter før apparatet skal brukes til tørr-suging. Hvis du bytter mye mellom tørr- og våtsuging, anbefaler vi å bruke et ekstra (bytte-)filter (helst filterkassetter av polyester). La filter, beholder og tilbehør tørke
10.3 Transport
La slangen være koblet når apparatet ikke er i bruk for å unngå at støv utilsiktet lekker ut av apparatet.
Legg tilbehøret i egnede oppbevaringsposer i plast og lukk posene.
Overdelen (7) skal være ordentlig forbundet med beholderen (9). Kontroller at kneplåsene (8) et låst.
11. Rengjøring
11.1 Generell rengjøringsinformasjon
Rengjør beholderen og tilbehøret med vann. Tørk av overdelen (7) med en fuktig klut.
FORSIKTIG! Dette apparatet inneholder helseska-delig støv. Tømming og vedlikehold, inkludert tømming av støvsamlerbeholderne skal bare utføres av fagfolk med tilsvarende verneutstyr.
Tømming av beholderen
Kun tillat ved støv med arbeidsplassgrenseverdier > 1 mg/m ^3 .
- Ta ut kontakten.
- Äpne kneplåsene (8). Ta overdelen (7) av beholderen (9).
- Vipp ut beholderen.
- Ta ut kontakten.
- Bruk åndedrettsvern.
- Åpne kneplåsene (8). Ta overdelen (7) av beholderen (9).
- Trekk fleece-filterposen (5) forsiktig bakover ut av sugeåpningen (10). Lukk flensen på fleece-filterposen ved å klappe dekselet bakover.
- Kast avfallet i henhold til de gjeldende bestemmelsene.
- Sett inn ny fleece-filterpose (se kapittel 8.1).
PE-deponeringspose deponeres (selges separat)
- Sett støpselet i stikkontakten.
- Slå på støvsuger og ristefilter: Sett bryteren (2) i stilling "IR".
- Slå av støvsuger: Sett bryteren (2) i stilling "0".
- Bruk åndedrettsvern.
- Åpne kneplåsene (8). Ta overdelen (7) av beholderen (9). Sett bryteren (2) i stillingen "I" før overdelen settes bort, slik at eventuelt støv blir sugd opp.
- Trekk PE-deponeringsposen (selges separat) forsiktig bakover fra sugeåpningen (10). Lukk flensen på PE-deponeringsposen (selges separat) ved å klappe over dekselet.
- Kast avfallet i henhold til de gjeldende bestemmelsene.
- Sett inn ny PE-deponeringspose (se kapittel 8.2).
12. Vedlikehold
12.1 Generell informasjon
Slå av apparatet og trekk ut støpselet før vedlikehold. Sikre mot at støpselet settes inn ktet.
Rengjør apparatet (se kapittel 11.).
For vedlikehold utført av brukeren, må støvsugeren tas fra hverandre, rengjøres og vedlikeholdes, så langt det er mulig, uten fare for vedlikeholdspersonell eller andre personer.
Forsiktighetstiltak
Passende forholdsregler omfatter: rengjøring av enheten før demontering, levere en lokal, filtrert tvungen ventilasjon der støvsugeren demonteres, rengjøring av vedlikeholdsområdet, og gi passende personlige verneklær og -utstyr.
12.2 Redusert sugeeffekt
Ved redusert oppsugingseffekt bør du gjennomføre følgende tiltak:
- Rengjøring av filterkassettene ved å slå på den elektromagnetiske vibrasjonsenheten (sett bryteren (2) i stillingen "IR").
- Tøm beholderen eller bytt fleece-filterpose (5) eller PE-deponeringspose (selges separat).
- Bytte ut filterkassetter (14).
12.3 Skifte ut filterkassetter (14)
Rist filterkassettene (14) en gang til før filterbyttet ved å slå på den elektromagnetiske vibrasjonsenheten (sett bryteren (2) i stillingen "IR").
Drei låseknappen (12) på dekselet (11) ca 90° mot urviseren og trykk dekselet (11) bakover. Løft opp toppen og trekk opp filterkassettene (14) for å fjerne dem. Legg filterkassettene rett i en plastpose som forsegles og kasser den på forskriftsmessig vis.
Sett inn nye filterkassetter og pass på at de er riktig og sikkert på plass.
12.4 Motorfilter
- Bytte ut filterkassetter (14).
- Skift ut motorfilteret (13), eller vask det under rennende vann, tørk det og sett det inn igjen.
12.5 Vannsensor
VIKTIG - Rengjør vannsensoren regelmessig og kontroller ved tegn på skader.
Ta hensyn til informasjonen i kapittelet Rengjøring.
- Er filterkassettene (14) tilsmusset? - rengjør.
- Fleece-filterposen (5) full? - bytt.
- PE-deponeringspose (selges separat) full? - tøm.
- Er beholderen (9) full? - tøm.
- Er motorfilteret (13) tett? - se kapittel 12.
- Er dyse, rør eller slange tett?- rengjør.
- Står støpselet i stikkontakten?
- Er det strøm i strømnettet?
- Er nettledningen i orden?
- Er apparattoppen riktig satt på?
- Har vannsensoren slått av? - tøm beholderen; slå av og på igjen.
- Står bryteren (2) i stilling "AR"? - sett i stilling "I" eller "IR". Se kapittel 9.1.
- Støvsugeren slås ikke på eller av ved hjelp av et elektroverktøy, selv om bryteren (2) er satt til posisjonen «AR». - koble elektroverktøyet til stikkontakten (4).
Støv i beholderen ved innsatt fleece-filterpose:
- Dreieknappen står i feil posisjon. Se kapittel 8.1.
PE-deponeringspose suges mot filterkassettene (14):
- Dreieknappen står i feil posisjon. Se kapittel 8.2.
14. Tilbehør
Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen.
15. Reparasjon
Hvis det er nødvendig å skifte ut strømkabelen, må dette gjøres av et autorisert HiKOKI-verksted for å forhindre en sikkerhetsfare.
FORSIKTIG! Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.
16. Miljøvern
Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
GARANTI
Informasjon om luftbårne lyder
De målte verdiene ble fastsatt i samsvar med EN60335-2-69 og ISO 4871.
Målt A-veid lydtrykknivå: 69 dB (A)
Usikkerhet K: 2 dB (A).
Bruk hørselvern.
Under arbeid kan lydnivået overskride 80 dB(A).
MERK
På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.
