RP350YBL - Teollisuusimuri HiKOKI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Teollinen vesi- ja pölynimuri
Merkki	HiKOKI
Malli	RP350YBL
Luokka	Teollisuusimuri
Mitat (P × S × K)	550 × 400 × 550 mm
Paino	15,2 kg
Jännite	220–240 V ~
Taajuus	50/60 Hz
Nimellisteho	1400 W
Ilmavirta (letkussa)	151 m³/h
Ilmavirta (puhaltimessa)	263 m³/h
Alipaine (letkussa)	235 hPa
Alipaine (puhaltimessa)	270 hPa
Suodatinpinta-ala	8400 cm²
Pölyluokka	L (kevyt)
Päätoiminnot	Suodattimen automaattinen puhdistus (ACP), automaattitila (AR), tilavuusvirtamittari, työkalupistorasia, pysäytys vesianturilla
Mukana tulevat tarvikkeet	Imuletku φ35 mm/3,2 m, 2 polyesterisuodatinkasettia luokka M, 1 kuitukangassuodatinpussi, rakosuulake, yleissuulake, kahvasovitin, 2 muoviputkea, putkituki
Melutaso	69 dB(A) (K=2 dB(A))
Käyttö	Kuivat, syttymättömät pölyt, syttymättömät nesteet, kiinteät materiaalit (max lämpötila 60°C)
Huolto	Suodattimien säännöllinen puhdistus, säiliön tyhjennys, suodatinkasettien ja suodatinpussin vaihto
Turvallisuus	Suodattimen käyttö pakollista, älä imuroi asbestia tai syttyviä pölyjä, irrota verkkovirrasta ennen huoltoa
Takuu	Määräysten mukainen, kattaa valmistusvirheet (normaali kuluminen ei kuulu)

Usein kysytyt kysymykset - RP350YBL HiKOKI

Miten imuroin nesteitä RP350YBL-imurilla?

Varmista, että suodatinkasetit (14) ovat paikoillaan. Voit käyttää kuitukangassuodatinpussia tai PE-hävityspussia (myydään erikseen). Poista ensin kuivat pölyt, imuroi sitten neste. Vesianturi pysäyttää moottorin, kun säiliö on täynnä. Tyhjennä laite ja sammuta se ennen uudelleenkäynnistystä.

Mitä tilavuusvirtamittarin (3) merkkivalo tarkoittaa?

Tilavuusvirtamittarin merkkivalo (3) vilkkuu, kun säiliö on täynnä tai imuletku on tukossa. Tarkista täyttöaste ja puhdista letku tarvittaessa.

Miten suodatinkasetit puhdistetaan?

Käytä ACP-toimintoa (suodattimen automaattinen puhdistus) kääntämällä valitsin (2) asentoon « IR ». Tämä aktivoi sähkömagneettisen täryttimen ravistamaan pölyn suodatinkaseteista. Tarvittaessa irrota kasetit, pese ne vedellä ja kuivaa ennen takaisin asettamista.

Voinko käyttää imuria ilman suodatinpussia?

Ei, on välttämätöntä käyttää joko kuitukangassuodatinpussia (5) tai PE-hävityspussia (myydään erikseen) yhdessä laskosuodattimen (14) kanssa. Käyttö ilman pussia voi vahingoittaa moottoria ja vapauttaa pölyä.

Miten automaattitila (AR) aktivoidaan?

Käännä kääntökytkin (2) asentoon « AR ». Liitä sähkötyökalu imurin pistorasiaan (4). Imuri käynnistyy ja sammuu automaattisesti työkalun mukana, 10 sekunnin viiveellä työkalun pysähtymisen jälkeen.

Mitä tehdä, jos imuteho heikkenee?

Tarkista seuraavat kohdat: puhdista suodatinkasetit ACP-toiminnolla, tyhjennä säiliö tai vaihda suodatinpussi, varmista että moottorin suojasuodatin ei ole likainen, ja tarkasta suulake, putki ja letku tukosten varalta.

Miten moottorin suojasuodatin (13) vaihdetaan?

Irrota laite verkkovirrasta. Avaa hammaslukot (8) ja poista yläosa (7). Jos moottorin suojasuodatin (13) on likainen, se osoittaa, että suodatinkasetit (14) ovat viallisia. Vaihda ensin kasetit, puhdista sitten moottorin suojasuodatin vedellä tai vaihda se tarvittaessa.

Imuri ei käynnisty, mitä tarkistaa?

Tarkista, että verkkojohto on kytketty ja pistorasiassa on jännite. Varmista, että virtajohto ei ole vaurioitunut. Tarkista, että kansi on kunnolla kiinni. Jos vesianturi on lauennut, tyhjennä säiliö, sammuta ja käynnistä laite uudelleen. Jos valitsin (2) on asennossa « AR », käännä se asentoon « I » tai « IR » testataksesi ilman työkalua.

Mitä pölyjä RP350YBL-imurilla voi imuroida?

Imuri sopii kuiville ja syttymättömille pölyille, syttymättömille nesteille, puupölyille ja vaarallisille pölyille, joiden raja-arvot > 1 mg/m³ (luokka L). On kiellettyä imuroida asbestia, syttyviä pölyjä tai liuottimia.

Miten imuri kuljetetaan ja säilytetään?

Jätä imuletku kiinni laitteeseen, jotta pöly ei pääse karkuun. Säilytä tarvikkeet suljetussa muovipussissa. Kiinnitä verkkojohto johtokoukkuun (6). Varmista, että yläosa on kunnolla kiinni säiliössä ja että lukkoklipsit (8) ovat kiinni. Säilytä laite sisätiloissa, kuivassa paikassa.

KÄYTTÖOHJE RP350YBL HiKOKI

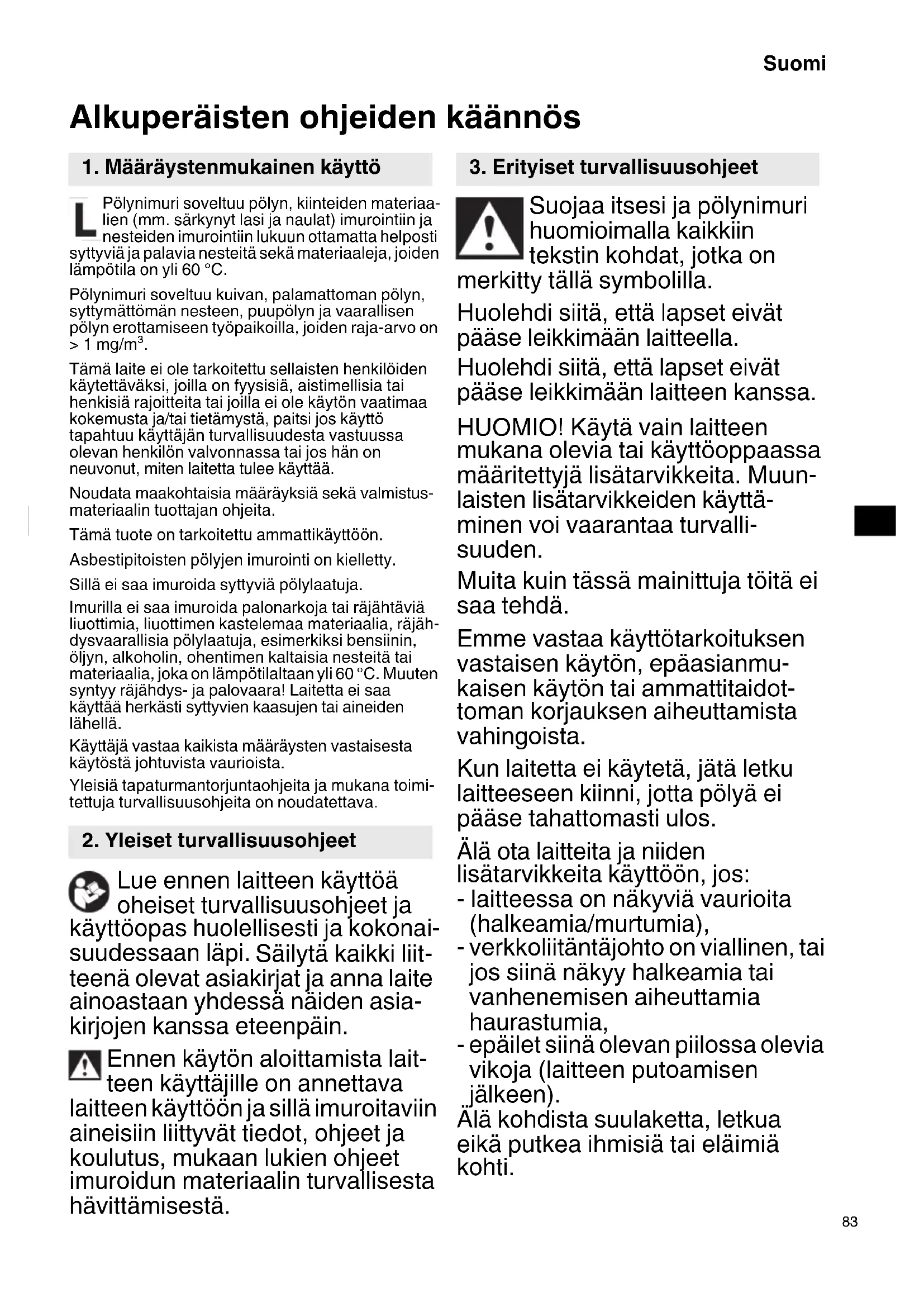

Alkuperäisten ohjeiden käännös

1. Määräystenmukainen käyttö

L Pölynimuri soveltuu pölyn, kiinteiden materiaalien (mm. särkynyt lasi ja naulat) imurointiin ja nesteiden imurointiin lukuun ottamatta helposti syttyviä ja palavia nesteitä sekä materiaaleja, joiden lämpötila on yli 60 °C.

Pölynimuri soveltuu kuivan, palamattoman pölyn, syttymättömän nesteen, puupölyn ja vaarallisen pölyn erottamiseen työpaikoilla, joiden raja-arvo on >1 mg/m³.

Tämä laite ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietämystä, paitsi jos käyttö tapahtuu käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää.

Noudata maakohtaisia määräyksiä sekä valmistusmateriaalin tuottajan ohjeita.

Tämä tuote on tarkoitettu ammattikäyttöön.

Asbestipitoisten pölyjen imurointi on kielletty.

Sillä ei saa imuroida syttyviä pölylaatuja.

Imurilla ei saa imuroida palonarkoja tai räjähtäviä liuottimia, liuottimen kastelemaa materiaalia, räjähdysvaarallisia pölylaatuja, esimerkiksi bensiinin, öljyn, alkoholin, ohentimen kaltaisia nesteitä tai materiaalia, joka on lämpötilaltaan yli 60 °C. Muuten syntyy räjähdys- ja palovaara! Laitetta ei saa käyttää herkästi syttyvien kaasujen tai aineiden lähellä.

Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista.

Yleisiä tapaturmantorjuntaohjeita ja mukana toimitettuja turvallisuusohjeita on noudatettava.

2. Yleiset turvallisuusohjeet

Lue ennen laitteen käyttöä oheiset turvallisuusohjeet ja töopas huolellisesti ja kokonai-dessaan läpi. Säilytä kaikki liit- nä olevat asiakirjat ja anna laite pastaan yhdessä näiden asia- jen kanssa eteenpäin.

Ennen käytön aloittamista lait- teen käyttäjille on annettava teen käyttöön ja sillä imuroitaviin eisiin liittyvät tiedot, ohjeet ja ulutus, mukaan lukien ohjeet uroidun materiaalin turvallisesta vittämisestä.

3. Erityiset turvallisuusohjeet

Suojaa itsesi ja pölynimuri huomioimalla kaikkiin tekstin kohdat, jotka on ty tällä symbolilla.

Huolehdi siitä, että lapset eivät pääse leikkimään laitteella.

Huolehdi siitä, että lapset eivät pääse leikkimään laitteen kanssa.

HUOMIO! Käytä vain laitteen mukana olevia tai käyttöoppaassa määritettyjä lisätarvikkeita. Muunlaisten lisätarvikkeiden käyttäminen voi vaarantaa turvallisuuden.

Muita kuin tässä mainittuja töitä ei saa tehdä.

Emme vastaa käyttötarkoituksen vastaisen käytön, epääasianmukaisen käytön tai ammattitaidottoman korjauksen aiheuttamista vahingoista.

Kun laitetta ei käytetä, jätä letku laitteeseen kiinni, jotta pölyä ei pääse tahattomasti ulos.

Älä ota laitteita ja niiden lisätarvikkeita käyttöön, jos:

• laitteessa on näkyviä vaurioita (halkeamia/murtumia),
• verkkoliitäntäjohto on viallinen, tai jos siinä näkyy halkeamia tai vanhenemisen aiheuttamia haurastumia,
• epäilet siinä olevan piilossa olevia vikoja (laitteen putoamisen jälkeen).

Älä kohdista suulaketta, letkua eikä putkea ihmisiä tai eläimiä kohti.

Suomi

VAROITUS - Kytke välittömästi pois toiminnasta, jos laitteesta tulee ulos vaahtoa tai vettä. Tyhjennä säiliö ja tarvittaessa laskossuodatin.

Älä missään tapauksessa kiipeä laitteen päälle tai istu sen päällä.

Pidä liitäntäjohtoa ja letkua aina niin, että ne eivät aiheuta kompastumisvaaraa.

Älä vedä liitäntäjohtoa terävien reunojen yli, älä taita sitä äläkä jätä sitä puristuksiin.

Jos laitteen liitäntäjohto vaurioituu, se täytyy korvata erityisellä liitäntä- johdolla. Katso luku Korjaus.

Kytke vain sellaiseen pistorasiaan, joka on varustettu suojakosketti-mella.

Älä käytä vaurioitunutta jatko-johtoa.

Älä missään tapauksessa kiinnitä tai irrota verkkopistoketta märin käsin.

Kun irrotat pistokkeen pisto- rasiasta, vedä aina vain verkkopis- tokkeesta, ei missään tapauk- sessa johdosta.

VAROITUS - Laitteen pistorasiaa saa käyttää vain käyttöohjeissa määritettyihin tarkoituksiin.

Älä jätä laitetta ilman valvontaa. Jos työt keskeytetään pitemmäksi ajaksi, vedä verkkopistoke irti pistorasiasta.

Pölynimuria ei saa käyttää eikä säilyttää kosteissa ulko-olosuh-teissa.

TÄRKEÄÄ – laitetta saa säilyttää vain sisätiloissa.

Hapot, asetoni ja liuottimet voivat syövyttää laitteen osia.

Kytke laite pois päältä ja vedä verkkopistoke irti pistorasiasta jokaisen käyttökerran jälkeen ja aina ennen huolto- ja puhdistustöiden aloittamista.

Pölynimurin puhdistamiseen ei saa käyttää höyry- tai painepesuria.

Kannen sisäpuoli tulee pitää aina kuivana.

Laitteeseen muodostuu mikro-organismeja, jos puhdistusta ei tehdä pitkään aikaan, varsinkin elintarvikkeita käsittelevissä yrityksissä: Pölynimuri on puhdistettava ja desinfioitava heti käytön jälkeen.

Älä missään tapauksessa avaa laitetta ulkona sateella tai myrskyisellä ilmalla.

Älä käytä ulkona matalissa lämpötiloissa.

Laitetta ei saa käyttää räjähdys-vaarallisissa tiloissa.

Varmista, että pölynimuri on vakaa.

Huoneessa täytyy olla riittävän tehokas ilmanvaihto, jos poistoilma puhalletaan takaisin huoneeseen. Noudata maakohtaisia määräyksiä

Pidä laitteen pistorasia kuivana äläkä altista sitä kosteudelle.

Pölynimurin ja sähkötyökalun väliin ei saa kytkeä jatkojohtoja.

Työkalun pistorasiaa saa käyttää vain, kun pölynimuri on kuivassa ympäristössä.

VAROITUS! Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poistamisen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet.

VAROITUS yleisestä vaarasta!

HUOMIO! Älä aloita laitteen käyttöä ennen kuin olet

lukenut käyttöoppaan!

VAROITUS - Käyttöhenkilöstön on saatava riittävät ohjeet pölynimurin käytöstä ja materiaaleista, joihin sitä käytetään.

Erityiset turvallisuusohjeet

Varoitusmerkki koskien laitteita, joiden pölyluokka on L:

Laite soveltuu lievästi terveydelle haitallisten aineiden imurointiin. Laite ei sovellu sellaiseen imurointiin, jolla vähennetään puupölyä hengitysilmasta.

Tietyistä materiaaleista (esim. lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit) syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjässä tai lähellä olevissa ihmisissä.

Tiettyjen pölytyyppien (esim. tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisääaineiden yhteydessä (kromaatti, puunsuojausaine).

1. Osien nimet (sivu 2)

1 Imutehon säädin
2	Kiertokytkin Päälle/Pois/Automatiikka/AutoClean
3 Ilmavirtauksen merkkivalo
4 Pistorasia sähkötyökalulle
5 Kangassuodatinpussi
6	Johtopidin (käännä taakse ja ripusta siihen verkkoliitäntäjohto)
7	Y I ä o s a
8	L u k i t s i n
9 Säiliö
10 Imuaukko
11	Salpa (kannen avaamiseen suodatinkasetin vaihtoa varten)
12 Lukitusnuppi
13 Moottorin suojasuodatin
14 Suodatinkasetti (IFA C mukaan)

5. Symbolit

VAROITUS

Seuraavassa esitellään laitetta koskevat symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön.

	RP350YBL: Pölynimuri
	Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas.
	VAROITUS
	VAROITUS! Pölynimuri voi sisältää terveydelle haitallista pölyä.
	Pölyluokka L (kevyt). Pölynimurit pystyvät keräämään L-luokan pölyä. Huomioi maakohtaiset pölyohjeet ja työsuojelumääräykset.
	Jatkuva suodattimien puhdistusPölynimurissa on sähkömagneettinen puhdistusyksikkö, jolla pöly voidaan ravistaa pois kokoontaittuvista suodatinkoteloista.Toiminto puhdistaa suodatinkasetteja jatkuvasti vuorotellen, jolloin keskeytymätön työskentely on mahdollista.
	iPulse- Jatkuva suodattimien täyttötason valvonta paine-eron mittauksella ehdottomasti tarkkaa tarveohjattua suodatinpuhdistusta varten käytön aikana- Tämän ansiosta jatkuva suuri ilmavirtaus on taattu käytön aikana, myös kriittisten pölytyyppien ollessa kyseessä

6. Vakiovarusteet

Imuletku (φ35 mm/3,2 m) 1
Suodatinkotelot (polyesteriä, M-luokka): kiinnitetään laitteeseen	2
Kangassuodatinpussi 1
Rakosuulake 1
Yleissuulake 1
Kahvasovitin 1
Muoviset imuputket 2
Putken tuki: kiinnitetään laitteeseen 1

7. Tekniset Tiedot

		RP350YBL
Jännite V ~ 220–240
Taajuus Hz 50/60
Nimellisteho	W	1400
Ilmavirta*1	m3/h	151
Ilmavirta*2	m3/h	263
Alipaine*1	hPa	235
Alipaine*2	hPa	270
L × S × K	mm	550 × 400 × 550
Paino ilmanverkkokaapelia*3	kg	15,2
Suodatinpinta	cm2	8400

*1 letkussa, *2 tuulettimessa
*3 Paino: EPTA-menettelyn 01/2014 mukaan
Liitäntäjohto pölynimureissa, joissa on pistorasia: H05RR-F 3X 1,5
HUOMAA: Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

8. Käyttöönotto

Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verk-

kotaajuus vastaavat paikallisen sähköverkon arvoja.

8.1 Kangassuodatinpussin asentaminen

Suosittelemme kuitusuodatinpussien käyttöä:

• Käyttötarkoituksissa, joissa muodostuu pieniä määriä hienopölyä (esim. maali- ja lakkapintojen hionta ja karhennus, lyhyet poraukset pienillä halkaisijoilla < 10 mm, jne.).
• Laitteiden, kuten mm. jyrsimien, höyläkoneiden ja pienten hiomalaitteiden, käyttö.

Kuitu- tai paperisuodatinpusseja (5) käytettäessä ei tarvita suodattimen puhdistustoimintoa.

Kytke laite pois päältä, vedä verkkopistoke irti pistorasiasta, avaa lukitsimet (8). Ota yläosa (7) irti säiliöstä (9).

Käännä punaista kiertokyt- kintä (imuaukon sisällä) vasteeseen asti: teksti "CLOSE" näyttää ylöspäin merkkia ▲ kohti.

Ota kangassuodatinpussin (5) laipasta kiinni. Ohjaa sen aukko ensin imuaukon alaosassa olevan luki- tusnokan ylitse ja työnnä sitten vasteeseen asti imuaukon päälle. Aseta yläosa takaisin säiliön päälle, sulje lukitsimet.

8.2 PE-suodatinpussin asentaminen (selges separat)

Suosittelemme PE-suodatinpussien käyttöä:

• Käyttötarkoituksissa, joissa muodostuu suuria määriä hienopölyä (esim. rapattujen pintojen aukijyrsiminen, lattioiden karhennus ja hionta, jne.).
• Laitteiden, kuten mm. saneerausjyrsinkoneiden, saneeraushiomakoneiden, kipsilevyhiomakoneiden ja seinähiomakoneiden, käyttö.
  Kun käytetään PE-suodatinpusseja, pitää asianomaisia materiaaleja käsiteltäessä (katso suositus) kytkeä päälle suodattimen puhdistustoiminto (toiminto AR / IR).

Kytke laite pois päältä, vedä verkkopistoke irti pistorasiasta, avaa lukitsimet (8). Ota yläosa (7) irti säiliöstä (9).

Käännä punaista kiertokyt- kintä (imuaukon sisällä) vasteeseen asti: teksti "OPEN" näyttää ylöspäin merkkiä ▲ kohti.

Ota PE-suodatinpussin laipasta kiinni. Ohjaa sen aukko ensin imuaukon alaosassa olevan lukitusnokan ylitse ja työnnä sitten vasteeseen asti imuaukon päälle.

Levitä PE-suodatinpussi tasaisesti säiliön pohjalle. Aseta PE-suodatinpussin reunat säiliön reunan päälle siten, että PE-suodatinpussi kiinnittyy kaut-taaltaan päälle sijoitettuun yläosaan (7).

9. Laite

9.1 Päälle-/poiskytkentä, automatiikka, ACP Valitse haluamasi käyttötapa kytkimellä (2):

Asento "0":

- OFF - Pölynimuri on kytketty pois päältä

Asento "I":

- Pölynimuri on kytketty päälle ON - APC* on kytkettynä pois päältä

Asento "IR":

R ON + 📋 • Pölynimuri on kytketty päälle • APC* on päälle kytkettynä

Asento "AR":

• Päälle-/poiskytkentäautomatiikka: Pölynimuri kytketään päälle tai pois päältä pistorasiaan (4) liitetyn sähkötyökalun avulla. (Huomautus: pölynimuri toimii vielä noin 10 sekuntia sen jälkeen, kun sähkötyökalu on kytketty pois päältä. Siten estetään pölyn jääminen letkuun.)

- ACP* on päälle kytkettynä

* ACP (automaattinen ravistustoiminto): Suodattimen automaattinen puhdistaminen päällekytkennän yhteydessä ja kun määritetty alipainearvo on saavutettu. Tämä takaa aina suodattimen läpäisevyyden ilman työskentelyn keskeyttämistä.

9.2 Pistorasia (4)

Pistorasia (4) on suunniteltu liitettäväksi vain sähkötyökaluun.

Suurin sallittu virrankulutus (pölynimuri ja siihen liitetty laite) ei saa ylittää 16 A:a.

HUOMIO! Sähkötyökalun täytyy olla pistorasiaan kytkettäessä pois päältä. Kun verkkopistoke on kytketty pistorasiaan, se on aina jännitteenalainen kytkimen asennosta riippumatta.

Kun kytkin (2) on asennossa "0", pistorasiaa voidaan käyttää jatkojohdolle (esimerkiksi valaisinta varten).

Jos kytkin (2) on AR-asennossa, pölynimuri kytketaän päälle tai pois päältä pistorasiaan (4) liitetyn sähkötyökalun avulla.

9.3 Imutehon säädin

Imutehon säätimellä (1) voit säätää moottorin kierrosluvun ja sen myötä imutehoa portaattomasti työolosuhteiden mukaan.

9.4 Ilmavirtauksen merkkivalo

Tilavuusvirran säätönäyttö (3) vilkkuu, kun säiliö on täynnä ja/tai imuletku tukossa.

10. Käyttö

10.1 Kuivaimurointi

Imuroi ainoastaan kuivalla suodattimella, laitteella ja lisätarvikkeilla. Kosteanä pöly voi tarttua kiinni ja kuorettua.

Laskostetun suodattimen (14) kanssa on käytettävä aina fleece-suodatinpussia (5) tai hävitettävää PE-pussia (myydään erikseen).

10.2 Märkäimurointi

Laitetta ei saa käyttää ilman, että siihen on ensin asennettu suodatinkotelot (14). Laite voi myös tuhoutua, ja myös vettä saattaa vuotaa ulos.

Voidaan käyttää joko fleece-suodatinpussia (5) tai hävitettävää PE-pussia (myydään erikseen). Suodatinkoteloita (14) voidaan käyttää märkäimuroinnin yhteydessä.

Ennen märkäimurointia poista kuiva materiaali. Siten vältät voimakkaan likaantumisen ja kuorettumisen.

Integroitu vesisensori kytkee moottorin pois päältä, kun säiliö on tullut täyteen. Tyhjennä laite. Jos laitetta ei kytketä pois päältä, uudelleenkäynnistys- suoja jää edelleen aktivoiduksi. Laite on uudelleen käyttövalmis vasta sen jälkeen, kun se on kytketty pois päältä ja käynnistetty uudelleen.

Sammuttamisen jälkeen letkusta voi valua jonkin verran vettä takaisin.

Ennen tyhjentämistä vedä ensin imuletku pois nesteestä.

Käytä myöhemmin tehtävässä kuivaimuroinnissa kuivaa suodatinta. Vaihdettaessa usein kuiva- ja märkäimuroinnin kesken suosittelemme käyttä- mään toista (vaihto-) suodatinta (ensisijaisesti suodatinkasetteja polyesteristä). Anna suodat- timen, säiliön ja lisätarvikkeiden kuivua, jotta pöly ei takerru kosteisiin osiin.

10.3 Kuljetus

Jätä letku laitteeseen kiinni, jotta pölyä ei pääse tahattomasti ulos.

Laita lisätarvikkeet sopivaan muovipussiin ja sulje se.

Ripusta verkkoliitäntäjohto johtopitimeen (6).

Yläosan (7) täytyy olla pitävästi kiinni säiliössä (9) - tarkista, että lukitsimet (8) ovat kiinni.

11. Puhdistus

11.1 Yleiset puhdistusohjeet

Puhdista säiliö ja lisätarvikkeet vedellä. Pyyhi yläosa (7) puhtaaksi kostealla liinalla.

HUOMIO! Tämä laite sisältää terveydelle haitallista pölyä. Tyhjennyksen ja huollon, mukaan lukien pölynkeruusäiliön poistamisen, saavat suorittaa vain ammattihenkilöt, joilla on yllään vastaavat suojavarusteet.

Säiliön tyhjentäminen

Sallittu vain sellaisten pölylaatujen yhteydessä, joiden työperäisen altistuksen raja-arvot > 1mg/m³.

• Irrota pistotulppa verkosta.
• Avaa lukitsimet (8). Ota yläosa (7) irti säiliöstä (9).
• Tyhjennä säiliö.

Kangassuodatinpussin hävittäminen

• Irrota pistotulppa verkosta.
• Käytä hengityksensuojainta.
• Avaa lukitsimet (8). Ota yläosa (7) irti säiliöstä (9).
• Vedä kangassuodatinpussi (5) varovasti irti imuaukosta (10) taaksepäin. Sulje kangassuodatinpussin laippa kääntämällä kansi päälle.
• Hävitä imuroitu materiaali lakimääräysten mukaan.
• Sijoita uusi kangassuodatinpussi paikalleen (ks. luku 8.1).

PE-suodatinpussin hävittäminen (myydään erikseen)

• Liitä verkkopistoke verkkoon.
• Kytke pölynimuri päälle ja ravista suodatinta: Aseta kytkin (2) asentoon "IR".
• Sammuta pölynimuri: Aseta kytkin (2) asentoon "0".
• Käytä hengityssuojainta.
• Avaa lukitsimet (8). Ota yläosa (7) irti säiliöstä (9). Ennen kuin poistat yläosan, aseta kytkin (2) asentoon "I", jotta mahdollisesti variseva pöly saadaan imuroitua pois.
• Vedä PE-suodatinpussi (myydään erikseen) varovasti irti imuaukosta (10) taaksepäin. Sulje PE-suodatinpussin (myydään erikseen) laippa kääntämällä kansi päälle.
• Hävitä imuroitu materiaali lakimääräysten mukaan.
• Sijoita uusi PE-suodatinpussi paikalleen (ks. luku 8.2).

12. Huolto

12.1 Yleiset ohjeet

Ennen kuin aloitat tekemään huoltotöitä, kytke laite pois päältä ja vedä verkkopistoke irti pistorasiasta. Varmista verkkopistoke tahattomalta uudelleen liittämiseltä verkkoon.

Puhdista laite (katso luku 11.).

Käyttäjän suorittamaa huoltoa varten pölynimuri on purettava, puhdistettava ja huollettava mahdollisimman pian vaarantamatta huoltohenkilökuntaa tai muita henkilöitä.

Varotoimenpiteet

Asianmukaisia ennaltaehkäiseviä toimenpiteitä ovat: laitteen puhdistaminen ennen purkamista, paikallisen suodatetun ja koneellisen ilmanvaihdon järjestäminen pölynpoistolaitteen purkamisen yhteydessä, huoltoalueen puhdistaminen ja sopivien henkilökohtaisten suo

12.2 Imutehon heikkeneminen

Imutehon heiketessä tee seuraavat toimenpiteet:

1. Puhdista suodatinkasetit kytkemällä sähkömagneettinen ravistaja päälle (aseta kytkin (2) asentoon "IR").
2. Tyhjennä säiliö tai vaihda kangassuodatinpussi (5) tai PE-suodatinpussi (myydään erikseen).
3. Vaihda suodatinkotelot (14).

12.3 Suodatinkasettien (14) vaihtaminen

Ravistele suodatinkasetit (14) ennen suodattimen vaihtoa vielä kertaalleen kytkemällä sähkömagneettinen ravistaja päälle (aseta kytkin (2) asentoon "IR").

Käännä kolikolla tai vastaavalla esineellä lukitusnuppia (12) salvassa (11) 90° verran myötäpäivään ja paina salpaa (11) taaksepäin. Käännä kansi auki ja ota suodatinkasetit (14) yläkautta pois. Sulje irrotetut suodatinkasetit välittömästi pölytiiviiseen muovipussiin ja hävitä määräysten mukaisesti. Laita uudet suodatinkasetit paikoilleen, huolehdi tässä yhteydessä siitä, että suodattimet ovat kunnolla ja tukevasti paikoillaan.

12.4 Moottorin suojasuodatin

Tarkista moottorin suojasuodatin säännöllisesti. Jos moottorin suojasuodatin (13) on likainen, se on merkki viallisista suodatinkaseteista (14):

• Vaihda suodatinkasetit (14).
• Vaihda moottorin suojasuodatin (13), tai pese se juoksevalla vedellä, kuivaa ja laita takaisin paikalleen.

12.5 Vesisensori

TÄRKEÄÄ - Puhdista vesisensori säännöllisesti ja katso, ettei siinä ole merkkejä vaurioitumisesta.

13. Häiriöiden poisto

Jos tilavuusvirran säätönäyttö (3) vilkkuu, fleece-suodatinpussi on tyhjennettävä.

Imutehon heikkeneminen:

Noudata luvussa Puhdistus annettuja ohjeita.

• Suodatinkasetit (14) likaisia? - puhdista.
• Kangassuodatinpussi (5) täynnä? - vaihda.
• PE-suodatinpussi (selges separat) täynnä? - tyhjennä.
• Säiliö (9) täynnä? - tyhjennä.
• Moottorin suojasuodatin (13) tukkeutunut? - katso luku 12.
• Suulake, putki tai letku tukossa? - puhdista.

Laite ei käynnisty:

• Pistoke pistorasiassa?

• Sähköverkossa ei ole jännitettä?
  • Verkkojohto kunnossa?
  • Laitteen kansi kunnolla kiinni?

• Vesisensori on kytkeytynyt pois päältä? - tyhjennä säiliö; kytke pois päältä ja sen jälkeen jälleen päälle.

• Kytkin (2) asennossa "AR"? - aseta asentoon "I" tai "IR". Katso luku 9.1.
• Pölynimuria ei kytketä päälle tai pois päältä sähkötyökalun avulla, vaikka kytkin (2) on "AR" - asennossa. - yhdistä sähkötyökalu pistorasiaan (4).

Pölyä säiliössä kangassuodatinpussia käytettäessä:

- Kiertokytkin väärässä asennossa. Katso luku 8.1.

PE-suodatinpussi imetään suodatinkasetteihin (14):

- Kiertokytkin väärässä asennossa. Katso luku 8.2.

14. Lisätarvikkeet

Käytä ainoastaan alkuperäisiä HiKOKI-lisätarvikkeita. Katso sivu 182.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

15. Korjaustyöt

Virtajohdon vaihtaminen

Jos virtajohto on vaihdettava, vaihto on turvallisuus-syistä teetettävä valtuutetussa HiKOKI-huoltokes-kuksessa.

HUOMIO! Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa assa olevia turvaohjeita ja normeja.

16. Ympäristönsuojelu

Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen.

TAKUU

Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikjoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen.

Suomi

Tietoja ilmavälitteisestä melusta

Mittausarvot on määritetty EN60335-2-69-standardin mukaisesti ja ilmoitettu ISO 4871 - standardin mukaisesti.

Mitattu A-painotteinen äänipainearvo:69 dB (A)

Toleranssi K: 2 dB (A).

Käytä kuulonsuojaimia.

Käytössä melutaso voi ylittää 80 dB(A).

HUOMAA

Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
