Produkttype	Trådløs støvsuger
Merke	HiKOKI
Modell	RP3608DB
Nominell spenning	36 V
Motortype	DC-motor
Maksimal luftstrøm	3,5 m³/min
Maksimalt undertrykk	20,1 kPa
Tankkapasitet	8 L
Filterklasse	L (lette støv)
Trådløs teknologi	Bluetooth 5.0
Mål (L × B × H)	331 mm × 369 mm × 408 mm
Vekt (med batterier)	9,8 kg (BSL36A18) / 10,4 kg (BSL36B18)
Kompatible batterier	Multi-volt (BSL36A18, BSL36B18)
Effektmoduser	3 (Eco, Standard, Turbo)
Trådløs koblingsfunksjon	Ja (med kompatibelt elektroverktøy)
Indikator for gjenværende batteri	Ja (på apparatet og på batteriet)
Støvfjerningsmekanisme	Automatisk (ved hver stopp)
Inkluderte tilbehør	Slange, stiv slange, flat munnstykke, hovedmunnstykke, plastpose, koblinger, belte, verktøyveske, verktøykasse, 2 batterier, lader, batteribeskyttelse
Sikkerhet	Beskyttelse mot overbelastning, overoppheting, kortslutning
Vedlikehold	Regelmessig rengjøring av filter, kontroll av skruer
Reparabilitet	Reparasjon kun av autorisert kundeservice
Brukstype	Kun innendørs, tørt
Lydnivå	88 dB(A) (effekt) / 75 dB(A) (trykk)

Ofte stilte spørsmål - RP3608DB HiKOKI

Hvordan rengjøre støvsugerens filter?

For å opprettholde sugekraften, fjern ofte støv fra støvfilteret og forfilteret. Bank forsiktig for å fjerne støv eller bruk trykkluft. For dyprengjøring, vask støvfilteret i vann en gang per måned, og tørk det deretter helt før bruk.

Hvorfor er sugekraften svak?

Mulige årsaker er: full tank, tett filter eller plastpose feil montert. Tøm tanken, rengjør filteret og kontroller at plastposen er riktig plassert. Hvis problemet vedvarer, kontroller at filteret sitter riktig.

Hvordan koble støvsugeren med et trådløst elektroverktøy?

Sett støvsugeren i Auto-modus ved hjelp av Auto/Manuell-bryteren. Trykk deretter på trådløs koblingsbryter på det kompatible elektroverktøyet. Indikatorene blinker og blir deretter på når tilkoblingen er etablert. Effektiv rekkevidde er ca. 10 m.

Hva gjør jeg hvis batteriet ikke lader?

Kontroller først at batteriet er satt godt inn i laderen og at laderen er tilkoblet. Hvis indikatoren blinker lilla, kan det være et fremmedlegeme på terminalene. Hvis indikatoren blinker rødt, er batteriet kanskje overopphetet; la det kjøle seg ned. Hvis problemet vedvarer, kontakt kundeservice.

Kan jeg støvsuge væsker med denne støvsugeren?

Nei, denne støvsugeren er laget for kun tørr bruk. Støvsuging av væsker kan skade motoren og forårsake elektrisk støt. Bruk den kun til oppsamling av tørt støv.

Hvordan tømme tanken?

Slå av støvsugeren og fjern batteriet. Åpne klemmene, løft av toppen av tanken. For tørt støv, vipp tanken for å tømme den. Hvis du bruker en plastpose, fjern den forsiktig etter å ha løsnet forfilteret. Bruk støvmaske og følg lokale forskrifter.

Støvsugeren stopper plutselig under bruk, hva gjør jeg?

Dette kan skyldes overbelastning eller overoppheting av batteriet eller motoren. Slipp bryteren, fjern batteriet og la apparatet kjøle seg ned. Hvis tanken er full eller filteret tett, tøm og rengjør. Hvis problemet vedvarer, kontakt en autorisert reparatør.

Hvordan finne ut ladestatusen til batteriet?

Ladestatusen kan kontrolleres på batteriet selv (trykk på indikatorknappen) eller på støvsugerens kontrollpanel. LED-indikatorene viser nivået: 75 % (ett blink), 50-75 %, 25-50 %, under 25 % (rask blinking). Lad så snart som mulig under 25 %.

Hvordan bruke automatisk modus (Auto)?

Trykk på Auto/Manuell-bryteren til Auto-indikatoren lyser. I Auto-modus synkroniseres støvsugeren med et tilkoblet elektroverktøy via Bluetooth: den starter og stopper automatisk med verktøyet. Hvis ingen verktøy er tilkoblet, slås apparatet av etter 2 timer uten aktivitet.

Hvilket batteri skal brukes med HiKOKI RP3608DB støvsuger?

Bruk utelukkende multi-volt batterier fra serien BSL36A18 eller BSL36B18. Eldre batterier (BSL3660, BSL18xx, BSL14xx) er ikke kompatible. Bruk av andre batterier kan forårsake ulykker og ugyldiggjør garantien.

BRUKSANVISNING RP3608DB HiKOKI

Sørg for at slukke for apparatet og fjern batteriet.

○ Udfør gulvrengøring.

BEMÆRK

○ Sørg for at slukke for støvsugningskontakten og frakoble batteriet.

(4) Montér støvfilteret, forfilteret, hovedet og klemmen i startpositionerne.

1. Transport og opbevaring

○ Sørg for at slukke for apparatet og fjern batteriet.

For å hindre ulykker som brann, elektrisk støt og andre skader følg "Sikkerhetsforholdsreglene" under.
○ Før bruk, les "Sikkerhetsforholdsreglene" nøye og følg instruksjonene ved bruk av støvsugeren.
○ Sørg for at denne sikkerhetsinstruksen oppbevares slik at den kan konsulteres av brukeren til enhver tid.

ADVARSEL

1. Hold arbeidsområdet rent. Avfall og rusk kan forårsake uhell.
2. Vis aktsomhet i og rundt arbeidsområdet. Sørg for at området er opplyst.Ikke bruk støvsugeren i områder med brannfarlige væsker eller gasser.
3. Hold barn unna. Ikke la andre personer enn operatøren ta på støvsugeren eller ledningen. Hold andre personer enn brukeren vekk fra arbeidsområdet.
4. Bruk den støvsugeren som er egnet for arbeidet. Maskinen må kun brukes til de oppgaver den er tiltenkt.
5. Ikke behandle strømledningen uforsiktig.

- Ikke bær laderen kun etter strømledningen eller trekk ut støpselet fra stikkontakten mens du holder i strømledningen.

○ Hold strømledningen unna varme, olje og spisse hjørner.

1. Støvsugeren bør vedlikeholdes nøye. Bytte av tilbehør må følge bruksanvisningen. Kontroller laderens strømledning regelmessig og be din forhandler om reparasjon hvis den blir skadet. Hvis en skjøteledning brukes, sjekk også denne regelmessig og bytt den hvis den er skadet.

2. I følgende tilfeller slår du av støvsugeren og slår AV strømforsyningen: Støvsugeren blir ikke brukt eller den er sendt til reparasjon.

Når tilbehør som slange og fi Iter skiftes.

Når fare kan oppstå.

1. Unngå uforbredt igangsetting. Ikke bær maskinen när den er koblet til strømforsyningen med en finger på startbryteren. Kontroller at bryteren er slått av før du setter i batteriet.

2. Gjør jobben med stor omhu. Når du bruker støvsugeren, må du være oppmerksom på håndteringsmetoden, hvordan du gjør arbeidet, omgivelsene, etc., og utføre arbeidet på en forsiktig måte. Når du arbeider på avstand fra støvsugeren, vær oppmerksom på arbeidsbetingelsene til støvsugeren. (unormal lyd, støvblåsing, utslipp av røyk, etc.) Bruk sunn fornuft. Hvis bruker er trett, stopp arbeidet.

3. Sjekk for skader på maskinen og tilbehør.

○ Før bruk, sjekk for skader på beskyttelses-deksel eller andre deler og bekreft at maskinen fungerer som normalt.

Sjekk for abnormiteter i alle områder som kan ha eff ekt på driften, posisjonen på bevegelige og fastklemte deler, skadede deler eller tilknyttede deler.

- Bytte og reperasjon av beskyttelsesdeksler og andre deler skal gjøres i følge instruksjonen i bruksanvisningen. Hvis instruksjoner ikke fi nnes, vennligst reparer skaden ved et godkjent verksted.

Hvis bryteren ikke fungerer, vennligst reparer skaden ved et godkjent verksted. Unngå å bruke støvsugeren hvis den ikke kan startes eller stoppes av bryteren.

1. Kontakt spesialforretningen for reparasjon av støvsugeren.

○ Kontakt forhandler eller et godkjent verksted for reperasjon av støvsugeren. Reperasjon utført av andre kan forårsake skader eller ulykker.

1. Du må aldri la barn, personer med reduserte fysiske, sensoriske eller psykiske evner, eller uerfarne personer bruke verktøyet. Barn må ikke leke med maskinen.
2. Operatørene skal være tilstrekkelig instruert om bruk av apparatet.

FORHOLDSREGLER VED BRUK AV DEN TRÅDL∅SE ST∅VSUGEREN

Forholdsregler som er vanlig for støvsugerne er beskrevet. For støvsugere for elektriske verktøy, følg ytterligere forholdsregler som er beskrevet nedenfor:

ADVARSEL

1. Sørg for at maskinen ikke suger inn følgende:

○ Gnister fra metall saging eller sliping.
○ Varme gjenstander, som tente sigaretter.
○ Brennbare stoffer (bensin, tynner, parafin, petroleum, maling, etc.), eksplosive stoff er (nitroglyserin, etc.), brennbare materialer (aluminium, sink, magnesium, titanium, rød fosfor, gul fosfor, celluloid, etc.)
O Skarpe ting som spiker og barberblad.
O Trespon, metal, stein, streng, etc.
Stivningsmaterialer som sement og lakk, og ledende, fint støv som metall støv og karbon støv.
○ Skummende væsker som olje, kokende vann, kjemiske væsker og vaskemiddel. Væsker som olje og vann kan forårsake brann eller andre skader.
2. Sett filteret korrekt i før bruk. Ikke bruk støvsugeren uten filter, med filteret innsatt feil, eller med et skadet filter. Dette kan forårsake skade, som motor utbrenning.
3. Ikke bruk støvsugeren hvis innsugsåpningen, luftinntaket eller avsugsinntaket er blokkert. Hvis dette gjøres kan motoren overopphetes og føre til deformasjon av deler eller motor utbrenning.
4. Ikke dynk enheten med vann eller olje.

Hvis du gjør det, kan det føre til elektrisk støt eller feil, da enheten ikke er vanntett.

1. Ikke tipp maskinen over og ikke bruk den hvis den ligger på siden. Dette kan forårsake elektrisk støt eller andre skader.
2. For å hindre deformasjoner eller skader som følger av at maskinen tipper over etc., bør maskinen fl yttes rolig og forsiktig. Deformasjoner, sprekker eller brudd kan forårsake ulykker.
3. Hvis maskinen mistes eller dumper borti noe ved et uhell, sjekk for deformasjoner, brudd eller sprekker. Deformasjoner, sprekker eller brudd kan forårsake ulykker.
4. Hvis støvsugeren ikke virker som den skal eller lager unormale lyder, skru av maskinen øyeblikkelig. Kontakt forhandler eller et godkjent verksted for reperasjon av støvsugeren. Hvis du fortsetter å bruke maskinen kan dette lede til ulykker og skade.
5. Dette apparatet er designet for industrielt bruk. Denne støvsugeren er bare til innendørs bruk. Ikke bruk den utendørs. Utendørs bruk kan føre til isolasjons forringelse som igjen kan lede til brann eller elektrisk støt. Dette apparatet skal kun oppbevares innendørs.
6. Ikke bruk produktet hvis verktøyet eller batteriterminalene (batterifestet) er deformert.

Installasjon av et slikt batteri kan føre til kortslutning, som kan føre til røykutslipp eller antenning.

1. Hold verktøyets terminaler (batterifeste) fri for spon og støv.
   ○ Før bruk må du sørge for at spon og støv ikke har samlet seg i området rundt terminalene.
   O Forsøk å unngå at spon eller støv på verktøyet faller ned på batteriet.
2. Når du avbryter operasjonen eller etter bruk, må du ikke forlate verktøyet i et område der det kan bli utsatt for fallende spon eller støv.

○ Tørk av støv, smuss, vann eller annen væske som kan samle seg på batterikontakten.

Det kan føre til kortslutning som kan føre til røykutslipp eller antenning.

1. Ikke brenn batteriet. Hvis batteriet blir brent, kan det eksplodere.

2. Ta med batteriet til butikken der det ble kjøpt så snart batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.

3. Frekvensbåndet til dette produktet fungerer på elektriske medisinske enheter, industrielt eller vitenskapelig utstyr, samt lokale trådløse stasjoner som brukes til å identifisere mobile objekter som brukes i fabrikkproduksjonslinjer (radiostasjoner som krever lisens) og angitte laveff ekts radiostasjoner (radiostasjoner som ikke krever lisens).

Bruk av dette produktet på disse stedene kan føre til radiofrekvensforstyrrelser.

1. Det eff aktive området for trådløs kobling er ca. 10 m. Dette spekteret kan imidlertid forkortes av hindringer mellom elektrisk drevet verktøy og den trådløse rengjøreren.

2. Før bruk, sørg for at den trådløse rengjøreren og det elektriske drevne verktøyet kan kobles sammen når du bruker den trådløse koblingsfunksjonen.

Hvis det brukes uten å etablere en kobling, kan operatøren puste inn støv som slippes ut av det elektriske verktøyet.

ADVARSEL ANGÅENDE LITHIUM-ION BATTERI

For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseff ekten.

I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når gjenværende batterieff ekt løper ut, stanser motoren. Skjer dette må du lade opp batteriet med det samme.

2. Dersom verktøyet er overbelastet, kan motoren stanse. I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.

3. Hvis batteriet blir overopphetet når elektroverktøyet blir overbelastet, kan batteristrømmen bli brutt.

I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen.

Videre, vennligst ta hensyn til følgende forholdsregler og advarsler.

ADVARSEL

For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.

○ Sørg for at spon og støv ikke faller på batteriet under arbeidet.

○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet.

- Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv.

○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).

1. Ikke stikk batteriet med en skarp gjenstand som en spiker, slå på det med en hammer, trå på, kast eller utsett batteriet for kraftige fysiske støt.

2. Ikke bruk et tydelig ødelagt eller deformert batteri.

3. Ikke bruk batteriet med feilkoplet polaritet.

4. Ikke koble direkte til et elektrisk uttak eller bilens sigarettenner.

5. Ikke bruk batteriet til et annet formål enn de som er spesifi sert.

6. Hvis batteriladingen blir mislykket selv når den angitte ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.
7. Ikke plasser eller utsett batteriet for høye temperaturer eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.
8. Holdes unna flammer umiddelbart när ekkel lukt eller lekkasje oppdages.
9. Ikke bruk på steder der sterk statisk elektrisitetsutladning genereres.
10. Hvis det oppstår batterilekkasje, ekkel lukt, varme genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stans bruken.
11. Ikke senk batteriet ned i væsker eller la noen væsker fl yte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås.

FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig.

Hvis dette ikke gjøres kan væsken føre til synsproblemer.

1. Hvis bruker får væske fra batteriet på hud eller klær, vask ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig.

Væsken kan forårsake irritasjon på huden.

1. Hvis du finner rust, ekkel lukt, overoppheting, misfarging, deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør.

ADVARSEL

Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold.

• Ikke plasser elektrisk ledende objekter som spiker eller metallträder av jern eller kopper i oppbevaringskassen.
  For å unngå at kortslutning inntreffer, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig.

OM TRANSPORT AV LITIUMIONBATTERIET

Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseffekten og følg instruksjonene til transportselskapet når du bestiller transport.

○ Litiumionbatterier med en effekt større enn 100 Wh ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer.
○ For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.

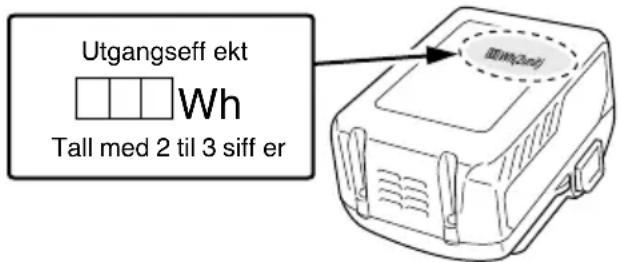

○ Hvis BSL36B18 er installert i elektroverktøyet, vil nytteeff ekten overstige 100 Wh og enheten får da en fraktklassifi sering som Farlig gods.

Utgangseff ekt Wh Tall med 2 til 3 siff er

FORHOLDSREGLER FOR USB-ENHETSTILKOBLING (UC18YSL3)

Når et uventet problem oppstår, kan data i en USB-enhet som er koblet til dette produktet, bli ødelagt eller tapt. Sørg for alltid for at du sikkerhetskopierer data i USB-enheten før du bruker den sammen med dette produktet.

Vær oppmerksom på at selskapet vårt ikke påtår seg noe som helst ansvar for data som er lagret i en USB-enhet som er ødelagt eller tapt, eller for skade som kan oppstå på en tilkoblet enhet.

ADVARSEL

○ Før bruk kontrollerer du den tilkoblende USB-kabelen for defekter eller skader.
Bruk av en defekt eller skadet USB-kabel kan føre til røykutvikling eller antenning.
○ Når produktet ikke brukes, dekker du over USB-porten med gummidekslet.
Oppsamling av støv osv. i USB-porten kan forårsake røykutvikling eller antenning.

MERK

• Det kan oppstå en sporadisk pause under USB opplading.
  ○ Når en USB-enhet ikke lades, fjern USB-enheten fra laderen.
  Dersom du ikke gjør dette, kan ikke bare batteriets levetid bli redusert av en USB-enhet, men det kan også føre til uforutsette ulykker.
• Det er kanskje ikke mulig å lade opp noen USB-enheter, avhengig av type eller enhet.

Bluetooth TRÅDL∅S TEKNOLOGI

Bluetooth-enheten utstyrt med dette produktet bruker frekvensområdet 2,4 GHz.

For å sikre riktig bruk, vær oppmerksom på følgende.

- Ved bruk av dette produktet er det ikke nødvendig med en radiostasjonslisens, da produktet er gitt en samsvarsertifi sering med tekniske standarder som et laveff ekts datakommunikasjonssystems trådløse stasjonsanlegg.

- Siden dette produktet overhold samsvarssertifi seringen med tekniske standarder, må du aldri demontere eller endre produktet.

- Dette produktet bruker samme frekvensbånd som for utstyr som mikrobølgeovner, digitale trådløse telefoner, trådløse LAN-systemer og annet Bluetooth-utstyr. For å unngå radiostøy mellom produktet og ovennevnte utstyr, hold enhetene adskilt under bruk.

• Med unntak av dette produktets funksjonsfeil er selskapet ikke ansvarlig for eventuelle skader som kan oppstå fra Bluetooth-kommunikasjon.

• Bluetooth-merket og logoen er registrerte varemerker som tilhører Bluetooth SIG, Inc. og brukes under lisens.

• Personer som bruker pacemakere eller andre medisinske apparater, bør kontakte produsenten av enheten, passende medisinsk institusjon eller forhandler for å verifi sere virkningen av elektromagnetisk bølgeinterferens.

• Må ikke brukes i nærheten av automatisk kontrollerte enheter som automatiske dører og brannalarmer.
  Elektromagnetisk bølgeinterferens fra produktet kan påvirke automatisk kontrollerte enheter, og forårsake feil eller ulykker.
• Unngå bruk på overfylte steder der en person med pacemaker kan være til stede.
  Den elektromagnetiske bølgen som sendes ut fra produktet, kan påvirke driften av en pacemaker negativt.

DELENAVN (Fig. 1 – Fig. 30)

1	Vakuumbryter	32	Pakking av forfi Iteret
2	Navneplate	33	Tøyfi Iter
3	Driftspanel	34	Filterspjeld
4	Automatisk/manuell bryter	35	Innsugningsåpning (Innsiden av tanken)
5	Indikatorbryter for gjenværende batteri	36	Filtersøm
6	Indikatorlampe for gjenværende batteri (Produkt)	37	Bunnen av støvfi Iteret
7	Batterinummer	38	Tanktut
8	Funksjonsindikatorlampe	39	Slangeside
9	Funksjonsvelger	40	Forbindelse (H)
10	Indikatorlampe for automodus	41	Forbindelseshåndtak
11	Innsugningsåpning	42	Rør
12	Støpemaskin	43	Hovedmunnstykke
13	Tank	44	Slangerem
14	Klemme	45	Strømledning (elektroverktøy)
15	Verktøykasse (kun 2XC)	46	Spak
16	Innsugningsåpning / Eksosåpning	47	Utløser
17	Ladeindikatorlampe	48	Ordne
18	Batteri	49	Hakebolt
19	Klemme (A)	50	Begge ender av slangen
20	Batterivern	51	Fugemunnstykke
21	Spor	52	Papirfi Iter
22	Kontakt	53	Innsugningshull
23	Batterinummer	54	Papp
24	Klinke	55	Brett
25	Knapp	56	Bøy
26	Slange (id 28 mm × 5 m lang)	57	Stopper
27	Hode	58	Gummipakking
28	Håndtak	59	Indikatorlampe for gjenværende batteri (Batteri)
29	Forfilter	60	Gummideksel
30	Støvfi Iter	61	USB-port
31	Plastpose	62	USB-kabel

SYMBOLER

ADVARSEL

Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

	RP3608DB(L): Trådløs støvsuger
	For å minske faren for skade må brukeren lese instruksjonsboken.
	Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
	Stå aldri på støvsugeren.
	Advarsel
	Advarsel! Støvsugeren kan inneholde farlig støv.
	Støvklasse L (lys). Støvsugerne kan plukke opp støvklasse L. Følg ditt lands bestemmelser om støv og helse- og arbeidsmiljø.
	Slå PÅ
	Slå AV
	Koble fra batteriet
	Utilrådelig betjeningsmåte
	Funksjonsvelger
	∅ko-modus
	Standardmodus
	Turbomodus
	Kobling/uavhengig bryter for elektroverktøy (selges separat)
	Lys av: Uavhengig modus for elektroverktøy (selges separat)
	Lys blinker: Søker etter elektroverktøy (selges separat)

	Lys på: Koblingsmodus for elektroverktøy (selges separat)
	Automatisk/manuell koblingsbryter
	Lys av: Manuell modus
	Lys blinker: Paringsmodus
	Lys på: Automodus
	Trykk
	Endrer seg når bryteren trykkes inn
	Endres automatisk når paringen er fullført
	Gjenværende batteriindikator-bryter
	Lys; Batteriets gjenværende kapasitet er over 75%.
	Lys; Batteriets gjenværende kapasitet er 50%-75%.
	Lys; Batteriets gjenværende kapasitet er 25%-50%.
	Batteriets gjenværende kapasitet er mindre enn 25%. Lad opp batteriet snarest mulig.

Batteri

	Lys;Batteriets gjenværende kapasitet er over 75%.
	Lys;Batteriets gjenværende kapasitet er 50%-75%.
	Lys;Batteriets gjenværende kapasitet er 25%-50%.
	Lys;Batteriets gjenværende kapasitet er mindre enn 25%.
	Blinker;Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig.
	Blinker;Utmating stoppet på grunn av høy temperatur.Fjern batteriet fra verktøyet og la det bli helt avkjølt.
	Blinker;Utmating suspendert på grunn av feil eller funksjonsfeil. Problemet kan være batteriet, så kontakt din forhandler.

MERK

For å forhindre batteristrømforbruket som skyldes at man glemmer å slå av LED-lyset, slukkes lyset automatisk etter ca. 2 minutter.

STANDARD TILBEH∅R

(1) Slange (Indre diameter Φ28 x Lengde 5 m)

(For tilkobling med elektrisk verktøy)....1

(2) Rør. 2

(3) Fugemunnstykke 1

(4) Hoveddyse 1

(5) Plastpose (5 stk.) 1

(6) Ledd (D) 1

(7) Ledd (H) 1

(8) Forbindelseshåndtak 1

(9) Slangerem 3

(10) Verktøyspose ....1

(11) Verktøykasse* 1

(12) Batteri (BSL36A18)* 2

(13) Lader (UC18YSL3)* 1

(14) Batterideksel* 2

Standard tilbehør kan endres uten varsel.

* (NN) spesifi kasjoner er utelukket.

VALG AV TILBEH∅R

Tilbehør til denne maskinen er oppført på side 151.

Ekstra tilbehør kan endres uten forvarsel.

ANVENDELSE

○ Generell rengjøring av arbeidsområder og lignende steder.

○ Oppsamling av fint støv fra sliping, saging eller boring i betong eller tre ved hjelp av eletroverktøy.

SPESIFIKASJONER

1. Elektroverktøy

ModelSpesifi kasjoner	RP3608DB(L)
Nominell spenning 36 V
Motor	DC-motor
Bruksområder	Tørr type
Maks. Luftstrøm	3,5 m^3/min
Maks. Vakuum	20,1 kPa
Detaljer-Tørr	8 L
Filterklasse	L
Bluetooth	Bluetooth ver. 5,0Bluetooth frekvensområde:2,402-2,480GHz
Batteri tilgjengelig for detteverktøyet*	Multi-volt batteri
Dimensjon (Bredde × Dia. ×Høyde)	331 mm × 369 mm × 408 mm
Vekt**	9,8 kg (BSL36A18 x 2 stk.)10,4 kg (BSL36B18 x 2 stk.)

* Eksisterende batterier (BSL3660/3626X/3626/3625/3620, BSL18xx og BSL14xx-serien) kan ikke brukes med dette verktøyet.
** i henhold til EPTÅ-prosedyren 01/2014

1. Batteri

Modell	BSL36A18
Spenning	36 V / 18 V (Automatisk Bryter*)
Batterikapasitet	2450 mAh / 4900 mAh (Automatisk Bryter*)
Tilgjengelige trådløse produkter**	Multi-volt serie, 18V produkt
Tilgjengelig lader	Glidelader for litiumionbatterier

* Verktøyet vil selv automatisk bytte over.
** Vennligst se vår generelle katalog for detaljer.

LADING

Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

1. Kople laderens strømkabel til stikkontakten.

Ladeindikatorlampens indikasjoner blir som vist i Tabell 1, i samsvar med laderens eller det oppladbare batteriets tilstand.

Tabell 1

Indikasjoner for ladeindikatorlampen
Ladeindikatorlampe (R∅D / BLÅ / GR∅NN / LILLA)	Før lading	Blinker (R∅D)	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)	Koblet inn i strømkilden
	Mens lading	Blinker (BLÅ)	Lyser i 0,5 sekunder. Lyser ikke i 1 sekund. (av i 1 sekund)	Batterikapasitet på mindre enn 50%
		Blinker (BLÅ)	Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)	Batterikapasitet på mindre enn 80%
		Lyser (BLÅ)	Lyser kontinuerlig Batterikapasitet på mer	enn 80%
	Lading ferdig	Lyser (GR∅NN)	Lyser kontinuerlig(Kontinuerlig summelyd: omtrent 6 sekunder)
	Overoppheting hvilemodus	Blinker (R∅D)	Lyser i 0,3 sekunder. Lyser ikke i 0,3 sekunder. (av i 0,3 sekunder)	Batteriet overopphetet. Kan ikke lade. (Ladning vil starte når batteriet er avkjølt)
	Lading ikke mulig	Blafrer (LILLA)	Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (av i 0,1 sekunder)Periodisk summelyd: omtrent 2 sekunder)	Feilfunksjon i batteriet eller laderen

(2) Angående temperaturer og ladetid til det oppladbare batteriet
Temperaturer og ladetider vil bli som vist i Tabell 2.

Tabell 2

Lader			UC18YSL3
Batteri	Batteritype Li-ion
	Temperaturer hvor batteriet kan lades		0°C-50°C
	Ladespenning V 14,4 18
	Ladetid, ca.(Ved 20°C)		BSL14xx-serien BSL18xx-serien				Multi-volt serien
			(4 celler) (8 celler) (5 celler) (1 celler) (10 celler)
			min	BSL1415S:15BSL1415:15BSL1415X:15BSL1420:20BSL1425:25BSL1430C:30	BSL1430:20BSL1440:26BSL1450:32BSL1460:38	BSL1815S:15BSL1815:15BSL1815X:15BSL1820:20BSL1825:25BSL1830C:30BSL1850C:32	BSL1830:20BSL1840:26BSL1850:32BSL1860:38	BSL36A18:32BSL36B18:52
USB	Ladespenning V			5
	Ladestrøm	A	2

MERK

Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.

1. Kople laderens strømkabel fra stikkontakten.
2. Hold fast laderen og trekk ut batteriet.

MERK

Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det.

Når det gjelder elektrisk utlading for nye batterier osv.

Ettersom den innvendige kjemiske substansen i nye batterier og batterier som ikke har blitt brukt over en lengre periode ikke er aktivert, kan den elektriske utladingen være lav når du bruker dem for første og annen gang. Dette er et midlertidig fenomen, og normal tid som kreves for opplading vil gjenopprettes ved å lade batteriene 2–3 ganger.

Hvordan få batteriene til å vare lenger.

(1) Lad opp batteriene før de er helt utladet.
Når du føler at strømmen til verktøyet blir svakere, må du stoppe å bruke verktøyet og lade opp batteriet. Hvis du fortsetter å bruke verktøyet og lade ut den elektriske strømmen, kan batteriet bli skadet og dets levetid vil bli kortere.
(2) Unngå opplading ved høye temperaturer.
Et oppladbart batteri vil være varmt like etter bruk. Hvis et slikt batteri lades opp på nytt like etter bruk, vil den innvendige kjemiske substansen forringes, og batteriets levetid vil bli forkortet. La batteriet være og lad det opp etter at det har kjølt seg ned en stund.
Hvis batteriet lades mens det er varmt, har det enten blitt stående for lenge på et sted utsatt for direkte sollys eller fordi batteriet nettopp har vært i bruk, begynner laderens indikatorlampe å lyse i 0,3 sekunder, for deretter å være slukket i 0,3 sekunder (av i 0,3 sekunder). I dette tilfellet må batteriet kjøles ned før ladingen starter.
○ Når ladeindikatorlampen blåfrer (med intervaller på 0,2 sekunder), må du kontrollere om det finnes fremmedlegemer i laderens batterikontakt. Hvis det ikke finnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter.
Da det tar den innebygde mikrodatamaskinen cirka 3 sekunder å bekrefte at batteriet som lades med UC18YSL3 er tatt ut, vent i minst 3 sekunder før det settes inn igjen for å fortsette ladingen. Hvis batteriet settes inn igjen før det har gått 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet.

FORSIKTIG

SJEKK F∅R BRUK

ADVARSEL

Kontroller følgende før bruk. 1 til 3 bør være kontrollert før du setter i batteriet.

1. Bekreft at vakuumbryteren er "AV" (Fig. 3)

Hvis du, uten å vite at vakuumbryteren er PÅ, setter inn batteriet, vil apparatet starte plutselig og forårsake uventede ulykker. Vakuumbryteren vil slåspå ved å trykke "PÅ" og slås av när bryteren returners til "AV". Sørg for at vakuumbryteren er "AV".

1. Bruksrekkefølge for batterier

Når to batterier er installert, brukes batteriet med minst gjenværende strøm først til det er utladet. Når det er utladet, blir bruken automatisk koblet over til det andre batteriet.

Bruk er fortsatt mulig med ett installert batteri.

MERK

Når det ikke er mer strøm igjen i et batteri, må du umiddelbart lade opp batteriet for senere bruk.

1. Sjekk fi Iteret

Se "3. Filterinstallasjon/bekreftelse" i "VEILEDNING FOR BRUK" for festing av fi literet på riktig måte.

1. Sette inn batteriet (Fig. 4)

Når du trekker i klemmespaken, åpner du batterivernet. Deretter tilpasser du batteriet til enhetens spor og trykker batteriet fast inn inntil du hører et klikk.

FORSIKTIG

Ikke berør terminalene. Hvis du gjør det, kan du skjære deg i hånden på terminaler eller annen uventet skade.

1. Fjerne batteriet (Fig. 4)

Når du fjerner batteriet fra enheten, trykker du på slåene på begge sider og skyver batteriet oppover for å trekke det ut.

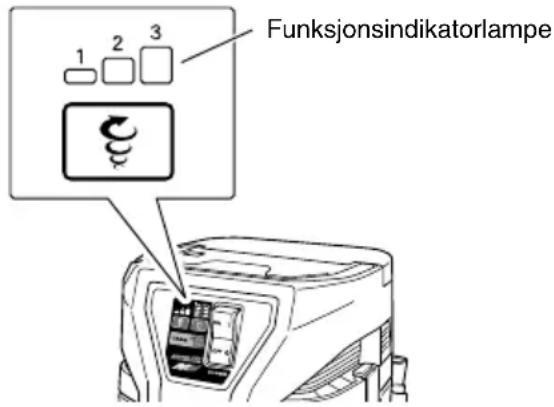

1. Modusovergangs knappoperasjon (Fig. 5)

Under drift vil sugekraften endres hver gang modusvelgeren trykkes på.

7. Automatisk/manuell bryteroperasjon (Fig. 6)

Veksler mellom "Auto" og "Manuell" hver gang man trykker på Auto-/Manuell-bryteren.

VEILEDNING FOR BRUK

FORSIKTIG

Ikke bruk maskinen som fotstøtte eller sitt på den. Hvis dette gjøres kan støvsugeren plutselig fl ytte seg og forårsake skade.

MERK

Slangen bør behandles forsiktig. Ikke bøy slangen med kraft, ikke tråkk på den, og ikke trekk i den for å flytte støvsugeren. Slangen skal ikke lagres mens den er bøyd. Dette kan lede til at slangen deformeres.

1. Tilkobling av slangen (Fig. 7)

Press slangen inn i innsugsåpningen til beholderen slik at den klikker og festes. For å fjerne slangen, trekk i slangen samtidig som knappen i innsugsåpningen klemmes inn.

Pass på å slå av apparatet og fjerne batteriet.

(1) Løsne to klemmer, trekk opp hodet etter håndtaket og fjern det fra tanken. (Fig. 8-a) Fjern støvfilteret og forfilteret inne i tanken.

(2) Sett den medfølgende plastposen inn mellom innsiden av tanken og poseføreren.

Sett inn posen først langs bunnen av poseføreren og deretter på begge sider.

Ikke la kanten av plastposen overlappe med den øvre delen av tanken ved "Å".

Sett plastposen helt inn på begge sider av posens føring "B". (Fig. 8-b)

(3) Etter å ha spredt plastposen langs innsiden av tanken, trekker du enden av plastposen utenfor tanken. Følg instruksjonene på side 132 "Filterinstallasjon/bekreftelse", sett inn forfilteret og støvfilteret. På dette punktet festes forfilteret slik at plastposen sikres ved pakkingen av forfilteret. (Fig. 8-c)

MERK

○ Kanten på plastposen på luftinntaket skal ikke strekke seg ut over toppen av tanken. (Se Fig. 8-c)

Hvis hele kanten på plastposen strekker seg ut over toppen av tanken, vil luftinntaket bli blokkert og hindrer støvinnsamlingen.

Når du fester plastposen, må du sørge for at den slakke delen av plastposen ikke blokkerer for sugeåpningen inne i tanken. (Fig. 8-d)

3. Filterinstallasjon/bekreftelse

ADVARSEL

○ Kontroller at filtrene (støvfilter og forfilter) alltid er installert.

Hvis du ikke gjør det, kan det oppstå skader på motoren.

MERK

(1) Monter filterets som slik at den er på den andre siden av slangens luftinntak. (Fig. 9)

(2) Kontroller at pakningen på forfilteret er festet på tankens tut. Deretter settes en filterdemper i bunnen av forfilteret. (Fig. 10)

(3) Sett på og fest tøyfilteret til støvfilteret i den retningen som er angitt med pilen. (Fig. 11)

(4) Tilpass indikasjonen på "slangesiden" og sett inn støvfilteret. (Fig. 12)

1. Tilkobling av hovedmunnstykket, rør, etc. när maskinen brukes til vanlig rengjøring (Fig. 13)

Koble til i denne rekkefølgen: slange (id 28 mm × 5 m lang), forbindelse (H), forbindelseshåndtak, rør og hovedmunnstykke. Fugemunnstykket kan også tilkobles avhengig av aplikasjonen.

MERK

Støvsug gradvis ved rengjøring av støv som er spredt ut over gulvet og andre steder. Forsøk på å støvsuge alt støvet på én gang kan føre til tilstopping av slange eller selve verktøyet.

5. Koble til elektroverktøy (Fig. 6)

Koble til slange (id 28 mm × 5 m lang).

Ved bruk av apparatet når det er tilkoblet et annet elektroverktøy, må slangen festes med den inkluderte slangeremmen for å unngå at slangen vikles sammen med elektroverktøyets strømledning. (Fig. 14)

Legg sammen slangen med et intervall på ca. 1 m.

6. Sette inn batteriet (Fig. 4)

Se "4. Sette inn batteriet" i "SJEKK F∅R BRUK".

7. Skru på

(1) Ved tilkobling med elektrisk verktøy

○ Skyv vakuumbryteren til "ON"-posisjon. (Fig. 5)

○ Trykk på Auto-/Manuell-bryter og velg "Auto". (Fig. 6)

O Trykk på modusovergangsknappen og velg 1, 2 eller 3 i henhold til anvendelsen. (Fig. 5)

○ Trykk på produktets automatisk/manuell bryter og det elektriske verktøyets trådløse koblingsbryter for å aktivere paringen. (Se "TRÅDL∅S KOBLINGSFUNKSJON")

○ Bruk PÅ-/AV-bryteren på det koblede elektriske verktøyet for samtidig bruk av dette produktet.

(2) For uavhengig drift

○ Skyv vakuumbryteren til "ON"-posisjon. (Fig. 5)

○ Trykk på Auto-/Manuell-bryter og velg "Manuell". (Fig. 6)

O Trykk på modusovergangsknappen og velg 1, 2 eller 3 i henhold til anvendelsen. (Fig. 5)

○ Utfør gulvrengjøring.

MERK

○ Produktet er utstyrt med minnefunksjon.

Etter at produktet er slått AV, vil det å slå det PÅ, returnere modusovergangens strømbryter og Auto-/Manuell-bryteren til AV-stilling. Modus "3" returnerer til modus "2".

○ Produktets temperaturvernmekanisme kan aktiveres, avhengig av driftsmiljø, for å slå av enheten. Hvis enheten slås av, se "PROBLEML∅SNING" på side 136.

8. Fjerning av fi Iterstøv

Hvis suget forringes under bruk, slår du AV strømmen.

Støvtanken er trolig full hvis sugingen ikke gjenopprettes når du bruker produktet igjen. Se "Kast støv" og følg instruksjonene for å avhende støvet.

9. Fjerning av støv (Fig. 15)

ADVARSEL

○ Pass på å slå av vakuumbryteren og koble fra batteriet.

○ Dette apparatet inneholder helseskadelig støv. Tømming og vedlikehold, inkludert tømming av støvsamlerbeholderne skal bare utføres av fagfolk med tilsvarende verneutstyr.

O Ta på støvmaske.

○ Kast avfallet i henhold til de gjeldende bestemmelsene.

○ Ikke utsett beholderen, filteret eller maskinens hode for røff behandling. Dette kan lede til deformasjon eller skade.

○ Selv om det avhenger av hvor mye støv og væske som suges opp så bør maskinen tømmes minst en gang om dagen. Sørg for at maskinen, filteret, etc er rent.

Ellers kan sugeeffekten minske, motoren skades og vond lukt eller rustdannelse oppstå.

- Ikke hold i klemmene når maskinen tømmes. Hvis dette gjøres kan klemmene skades.

MERK

○ Når du fjerner plastposen som er fylt med støv fra tanken, må du sørge for at posen ikke blir fanget av deler inne i tanken.

○ Tøm plastposen regelmessig slik at den ikke blir fylt med for mye støv.

- Du må ikke velte tanken med tilbehør satt inn i hodet eller i tanken. Ellers kan enhver del bli skadet.

(1) Løs klemmene (2 stykk) og løft bærehåndtaket på maskinens hode.

(2) Fjern støv som er festet til forfilteret ved å slå forsiktig på innsiden av forfilteret flere ganger.

(3) Tipp beholderen og tøm ut innholdet.

(4) Fest støvfilteret, forfilteret, hodet og klemmen i startposisjonene.

Slipp støvet som har samlet seg utenfor filteret, ned i plastposen, fjern plastposen med støvet fra tanken etter at du har fjernet filteret og filterburet, og kast posen.

10. Transport og lagring

(1) Hvordan bruke håndtaket (Fig. 16)

Når du bærer eller beveger apparatet, må du holde i håndtaket på hodepartiet. Når håndtaket ikke brukes, press det ned.

(2) Låsing og frikobling av lenkehjul (Fig. 17)

Presses hevarmen på lenkehjulet ned, låses hjulet. For å frikoble hjulet, løft hevarmen opp. Når støvsugeren transporteres i et kjøretøy skal lenkehjulet låses. Når maskinen skyves eller flyttes skal lenkehjulet frikobles slik at hjulet ikke skades.

(3) Montering av verktøykasse (Kun 2XC) (Fig.18)

(4) Lagre produktet. (Fig. 19)

MERK

For å lagre slangen, kan du koble begge ender eller bruke verktøykassen.

- I tillegg til å koble batteriet til produktet, kan batteriet lagres i verktøykassen.

○ Pass på å slå av apparatet og fjerne batteriet.

Når du bruker et papirfilter, må du bruke det i kombinasjon med standard støvfilter og forfilter.

Hvis papirfilteret skades kan støv komme inn i motoren og forårsake unormale lyder eller brann pga. overoppheting.

FORSIKTIG

○ Ved bruk av papirfilter, unngå suging av væsker som vann eller vått støv da dette kan skade filteret.

○ Ikke bruk filterdemper.

Å gjøre det kan redusere støvinnsamlingskapasiteten.

(1) Apne papirfilteret horisontalt slik at innsugshullet i filteret er over toppen av tanken.

(2) Før filteret festes til maskinen, brett de to foldene i kartongen i 90° i pilens retning.

(3) Juster hullet i papirfilteret med maskinens innsugshull. Sett filteret inn i pilens retning som vist i illustrasjonen, slik at kartongen på filteret går over stopperen på innsugsåpningen.

TRÅDL∅S KOBLINGSFUNKSJON

Ved å stille produktet i "Auto"-modus, kan PÅ/AV-bryteren på det trådløst koblede elektriske verktøyet som er koblet til med Bluetooth, brukes til å aktivere eller deaktivere dette produktet.

(For kompatible modeller og spesifikasjoner, se den nyeste katalogen eller kontakt forhandleren av dette produktet.) (Fig. 6)

Kobling

For samtidig bruk av dette produktet med et elektrisk verktøy med trådløs koblingsfunksjon, må du koble enhetene sammen ved hjelp av Bluetooth-tilkobling når du starter arbeidet.

Norsk

Forsikre deg om at det elektriske verktøyet og dette produktet er koblet til slange før du gjør følgende for å opprette en tilkobling.

(Det spiller ingen rolle om du starter instruksjonene med dette produktet eller det elektriske verktøyet.)

Dette produktet (Fig. 21)	Bluetooth-kompatibelt produkt (Fig. 22)
1 Slå PÅ strømbryteren	1 Trekk bryteren en gang
2 Start søk(Velg “Auto” med Auto-/Manuell-bryteren)	2 Start søk(Trykk på den trådløse koblingsbryteren)
3 Tilkobling (paring)fullført*	3 Tilkobling (paring)fullført*

* Krever 1 til 3 sekunder (tiden kan variere, avhengig av avstand og hindringer) for begge enhetene å søke (blinkende lamper) og etablere en tilkobling (lamper tent).

MERK

○ To eller flere enheter kan ikke kobles til støvsugeren samtidig.
- Det tar ca. 0,5 sekunder for produktet å aktiveres etter at du har slått PÅ det elektriske verktøyet.

Dessuten, när du slår AV, stopper produktet noen få sekunder senere for å fullføre støvsuging av avfallet i slangen.

○ Mens du søker etter en tilkoblet enhet (markert med en blinkende displaylampe), kan du trekke i elektroverktøyets bryter for å aktivere motoren.

Etter at søket er ferdig (markert med en tent lampe), aktiveres støvsugeren.

○ Når du parer flere sett, må du pare ett sett om gangen.
○ Mens det er i automatisk modus, slås produktet automatisk AV hvis det ikke brukes i to timer.
○ Det effektive området for trådløs kobling er ca. 10 m.

Dette området kan forkortes av hindringer mellom dette produktet og det elektriske verktøyet.

○ Når det er koblet fra, vil dette produktet gå tilbake til søkemodus.

Slå Auto AV

Slå Auto AV ved hjelp av produktet

Ved å trykke på automatisk/manuell bryter på produktet, aktiveres manuell modus og tilkoblingen avbrytes.

Når tilkoblingen er brutt, slås Auto-mödusen til det elektriske verktøyet automatisk AV.

Dette produktet (Fig. 23)	Bluetooth-kompatibelt produkt (Fig. 24)
Auto AV (Manuell modus) Til	kobling AV (Auto AV (Manuell modus))

* Automatisk modus kan slås AV ved å slå av strømmen til produktet.

Slår automatisk AV ved hjelp av det elektriske verktøyet

Et langt trykk på den trådløse koblingsbryteren på det elektriske verktøyet veksler til manuell modus, og kutter tilkoblingen.

Når tilkoblingen er kuttet, begynner det elektriske verktøyet automatisk å søke.

Dette produktet (Fig. 25)	Bluetooth-kompatibelt produkt (Fig. 26)
Tilkobling AV (Søker)	Auto AV (Manuell modus)

OM INDIKATORLAMPE FOR GJENVÆRENDE BATTERIKAPASITET

Resterende batterikapasitet kan kontrolleres med enten batteriet eller med selve støvsugeren. (Fig. 27)

MERK

○ Avlesningen av gjenværende batterikapasitet kan variere mellom batteriet og støvsugeren.
○ Bruk den resterende batterikapasiteten som en veiledning, siden avlesingene kan variere noe på grunn av omgivelsestemperatur eller batterifunksjon.
○ Bekreft rengjørerens gjenværende batteristrøm när produktet er slått AV.

HVORDAN LADE OPP USB-ENHET PÅ NYTT (UC18YSL3)

(1) Velg en lademetode
○ Lader en USB-enhet fra en stikkontakt (Fig. 28-a)
○ Lader opp en USB-enhet og batteri fra et strømuttak (Fig. 28-b)
(2) Hvordan lade opp en USB-enhet på nytt (Fig. 29)
(3) Når ladingen av en USB-enhet er fullført (Fig. 30)

LED-LYSETS VARSELSIGNALER (Fig. 31)

Dette produktet har funksjoner som er designet for å beskytte verktøyet samt batteriet. Hvis noen av beskyttelsesfunksjonene aktiveres under bruk, indikerer funksjonsindikatorlampen dette ved å blinke i omtrent 30 sekunder som beskrevet i Tabell 3.

Følg i så fall instruksjonene som er beskrevet under korrigerende tiltak.

Funksjonsindikatorlampe

Fig. 31

Tabell 3

Beskyttelsesfunksjon LED	-lysskjerm Korrigerende tiltak
Overbelastningsvern	På 0,1 sekund/av 0,1 sekund■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□○□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▤ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▽ ▉ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▅ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▅ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵ ▵

For kontroll og vedlikehold, må du passe på å skru av vakuumbryteren og koble fra batteriet.
- Ikke arbeid med våte hender. Dette kan lede til elektrisk støt eller skade.

1. Filtervedlikehold

For å opprettholde produktets sugekraft, fjern ofte eventuelt støv fra støvfilter, forfilter, tøyfilter eller fi iterdemper. (Fig. 10)

(1) Trykk forsiktig for hånd for å fjerne støv fra forfilteret, tøyfilteret og filterdemperen. Bruk av trykkluft gjør oppgaven enklere.
(2) For støvfilteret, bruk en børste eller trykkluft for å rengjøre.

Skyll regelmessig støv fra støvfilteret med vann en gang i måneden eller annenhver måned.

Etter vask av filteret, tørk det i skyggen og bruk filteret igjen.

MERK

○ Selv om forfilteret er tilstoppet, dunk forsiktig på det for å fjerne støv.
Skrubbing med børste eller annet verktøy vil bare forkorte levetiden.
O. Ikke påfør støvfi literet støt.
Å gjøre det kan få harpiksdelen av fi literet til å sprekke.

2. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er selve "hjertet" til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

4. Inspeksjon av terminaler (verktøy og batteri)

Kontroller at spon og støv ikke har samlet seg på terminalene.

Sjekk jevnlig før, under og etter operasjonen.

FORSIKTIG

Fjern eventuell spon eller støv som kan ha samlet seg på terminalene.

Det kan oppstå feil hvis ikke dette gjøres.

5. Sjekk for Støv

Støv kan fjernes med en myk klut eller en klut forsiktig fuktet med såpevann. Ikke bruk blekemiddel, klorin, bensin eller tynner da disse kan skade plastikken.

6. Lagring

Lagres på et sted under 40°C og utilgjengelig for barn.

MERK

Lagring av litium-ion batterier.

Sørg for at litium-ion batteriene er fulladet før de skal lagres.

Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen.

Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.

Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy

Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifi sert (slik som demontering og bytter av celler eller andre indre deler).

GARANTI

Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifikke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon om luftbårne lyder eller vibrasjoner

De målte verdiene ble fastsatt i samsvar med EN60335-2-69 og erklært i samsvar med ISO 4871.

Målt A-veid lydeff ektnivå: 88 dB (A)

Målt A-veid lydtrykknivå: 75 dB (A)

Usikkerhet K: 2 dB (A).

Bruk hørselvern.

Vibrasjonsverdier i henhold til EN60335-2-69:

a_h ≤ 2.5 m/s^2

Usikkerhet K = 1.5 m/s2

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

PROBLEML∅SNING

Bruk inspeksjonene i tabellen under hvis verktøyet ikke virker normalt. Hvis dette ikke løser problemet, konferer med din forhandler eller HiKOKI autorisert servicesenter.

1. Elektroverktøy

Symptom Mulig årsak Løsning
Verktøyet virker ikke Ingen genværende batteristrøm Lade batteriet.
		Batteriet er ikke fullstendig installert. Skyv batteriet inn til du hører et klikk.
		Betongstøv er akkumulert på klemmene på batteriets monteringsrom samt på batteriets glidespor.
Sugekraften er svak.Suger ikke støv.	Tanken er full av støv eller vann. Kvitt deg med	støvet eller vannet.Deretter fjernes eventuelt støv som er festet til fi literet.
	Filteret er tilstoppet. Foreta en luftutblåsing eller	fjern støvet som er festet til fi literet.
	Filteret er ikke installert.(Ikke satt på plass)	Sjekk om fi literet er riktig satt inn.
	Plastposen er feil installert. Sett plastposen riktig inn.
Det lekker støv fra ventilen.	Filteret er ikke installert.Filteret er feil installert.	Sett fi literet riktig inn.
	Filteret er skadet. Bytt ut det skadde fi literet.
Verktøyet stoppet plutselig Verktøyet ble overbelastet Bli kvitt problemet forårsakeroverbelastingen.
Tilbehør som tilkoblingsadapter eller ledd -kan ikke monteres -faller av	Formen eller dimensjonene til et tilbehør passer ikke.	Kontroller modellen som er i bruk, og sørg for å bruke det angitte tilbehør og festene som er oppført i dette dokumentet eller i katalogen vår.
Batteriet kan ikke installeres	Forsøker å installere et annet batteri enn det som er spesifi sert for verktøyet.	Vennligst installer et batteri med fl ere volt-typer.
Kan ikke kobles til via Bluetooth, eller forbindelsen brytes	Paring mislykkes	Les hele instruksjonsboken for det elektriske verktøyet og par verktøyet riktig sammen med produktet.Vær oppmerksom på at fortsatt bruk etter en pause kan kreve at du må pare på nytt.
	Påvirkes av nærliggende trådløse LAN eller utstyr som sender radiobølger.	Ha litt avstand mellom produktet og utstyret som kan påvirke tilkoblingen.
	Bluetooth-kompatibel enhet er for langt fra produktet	Kort ned på avstanden mellom produktet og den Bluetooth-kompatible enheten.
	Prøver å koble til en enhet som ikke er spesielt utpekt	Koble kun til elektriske verktøy som er utpekt av vårt fi rma.
	En enhet er allerede tilkoblet	To enheter kan ikke kobles til produktet samtidig. Velg enheten du vil bruke, og koble den til produktet.

1. Lader

Symptom Mulig årsak Løsning
Ladeindikatorlampen blinker raskt lilla, og batteriladingen starter ikke.	Batteriet er ikke satt helt inn. Sett inn batteriet	ordentlig.
	Det er fremmedlegemer i batteriterminalen eller der batteriet er festet.	Fjern fremmedlegemene.
Ladeindikatorlampen blinker rødt, og batteriladingen starter ikke.	Batteriet er ikke satt helt inn. Sett inn batteriet	ordentlig.
	Batteriet er overopphetet. Hvis latt være, vil batteriet automatisk starte oppladingen hvis temperaturen reduseres, men dette kan redusere batteriets levetid. Det anbefales at batteriet avkjøles på et godt ventilert sted unna direkte sollys før du begynner ladingen.
Batteriets brukstid er kort selv om batteriet er helt oppladet.	Batteriets levetid er oppbrukt. Bytt ut batteriet	med et nytt.
Batteriet bruker lang tid på å lades.	Temperaturen til batteriet, laderen eller området er ekstremt lavt.	Lad opp batteriet innendørs eller i et annet varmere område.
	Laderens ventiler er blokkert og får de innvendige komponentene til å overopphetes.	Unngå å blokkere ventilene.
	Kjøleviften virker ikke. Kontakt et HiKOKI-autorisert servicesenter for reparasjon.
USB-strømlampen har slått seg av og USB-enheten har stoppet og lade.	Batteriets kapasitet er blitt lav. Erstatt batteriet	med et som har gjenværende kapasitet.
		Sett laderens strømledning inn i en stikkontakt.
USB-strømlampen slår seg ikke av selv om USB-enheten har ladet ferdig.	USB-strømlampen lyser grønt for å indikere at USB-lading er mulig.	Dette er ikke en funksjonsfeil.
Det er uklart hva ladestatus til en USB-enhet er, eller om ladingen er fullført.	USB-strømlampen slår seg ikke av selv om ladingen er fullført.	Undersøk USB-enheten som lader for å bekrefte ladestatusen.
Lading av en USB-enhet pauses midtveis i ladingen.	Laderen var satt inn i en stikkontakt mens USB-enheten ble ladet med batteriet som strømkilde.	Dette er ikke en funksjonsfeil. Laderen pauser USB-lading i omtrent 5 sekunder når den skiller mellom strømkilder.
	Et batteri ble satt inn i laderen mens USB-enheten ble ladet med en stikkontakt som strømkilde.
Lading av USB-enheten pauses midtveis i ladingen når batteriet og USB-enheten lades samtidig.	Batteriet har blitt fulladet. Dette er ikke en funksjonsfeil. Laderen pauser USB-ladingi omtrent 5 sekunder når det kontrollerer om batteriet har fullført ladingen.
Lading av USB-enheten starter ikke når batteriet og USB--enheten lades samtidig.	Den resterende batterikapasiteten er ekstremt lav.	Dette er ikke en funksjonsfeil. Når batterikapasiteten når et visst nivå, starter USB-ladingen automatisk.

AKKUTOIMISEN TYÖKALUN TURVALLISUUSOHJEET
