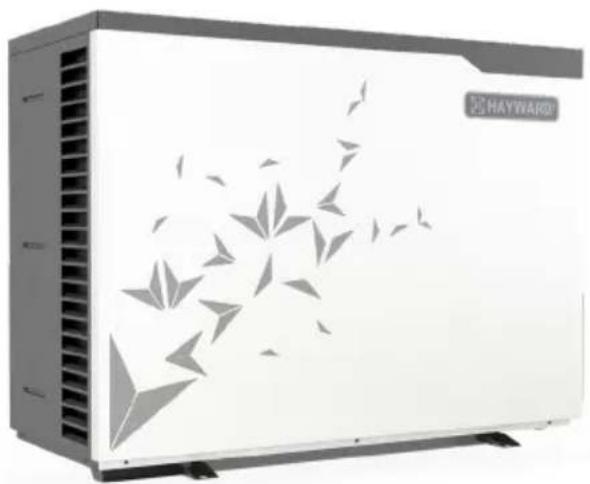

| Produkttype | Varmepumpe for basseng |
| Merke | Hayward |
| Modell | S.Line Pro Fi (HP5081DT3LV / HP5111DT3LV / HP5151DT3LV) |
| Strømforsyning | 230 V ~ 50 Hz enfaset |
| Kjølemiddel | R32, ladning 0,45 til 0,65 kg avhengig av modell |
| Varmekapasitet (min-maks) | 1,77 – 15,66 kW avhengig av modell og forhold |
| COP (maks-min) | 13,30 – 4,31 avhengig av modell og forhold |
| Mål (L x B x H) | 1011 x 430 x 621,5 mm (HP5081/5111) eller 1030 x 480 x 776 mm (HP5151) |
| Vekt | 61 kg (HP5081/5111) / 87 kg (HP5151) |
| Hydraulisk tilkobling | Ø 50 mm (innløp og utløp) |
| Nominell vannstrøm | 3,5 – 6,7 m³/t avhengig av modell |
| Lydnivå på 1 m | 45,1 – 54,1 dB(A) avhengig av modell |
| Utendørstemperaturområde (oppvarming) | -7 °C til +35 °C |
| Vanntemperaturområde | +8 °C til +40 °C (kjøling), +12 °C til +32 °C (oppvarming) |
| Driftsmodus | Oppvarming, Kjøling, Automatisk, Stille |
| Teknologi | Full Inverter med DC kompressor Mitsubishi |
| Kontroll | Digital berøringsskjerm + Bluetooth-app EyesPool Inverter Connect |
| Programmering | Timere På/Av, Timer Stille-modus |
| Vedlikehold | Årlig rengjøring av fordamper, kontroll av koblinger og kondensat |
| Overvintring | Tøm kondensatoren, steng by-pass, dekk enheten |
| Garanti | 2 år (unntatt slitedeler og frostskader) |
| Sertifiseringer | CE, i samsvar med elektriske og miljømessige standarder |
Ofte stilte spørsmål - S.Line Pro Fi HAYWARD
Brukerspørsmål om S.Line Pro Fi HAYWARD
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Pumpe i PDF-format gratis! Finn veiledningen din S.Line Pro Fi - HAYWARD og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. S.Line Pro Fi av merket HAYWARD.
BRUKSANVISNING S.Line Pro Fi HAYWARD
Installerings- og brukerveiledning
2.1 Varmepumpens ytelse 4
2.3 Dimensjoner 6
2.2 Driftsområde 5
3. INSTALLERING OG TILKOBLING 7
3.1 Skjematisk diagram 7
3.4 Elektrisk tilkobling 9
3.5 Førstegangs oppstart 10
3.2 Varmepumpe 7
4.1 Generell presentasjon 12
4.2 Justering av vannmengden 14
4.3 Stilling av klokken 15
4.4 Stille inn timerne Av/På 15
4.5 Stille inn Timer-funksjon i SILENCE-modus 17
4.6 Bluetooth paring - Fjernkontroll 18

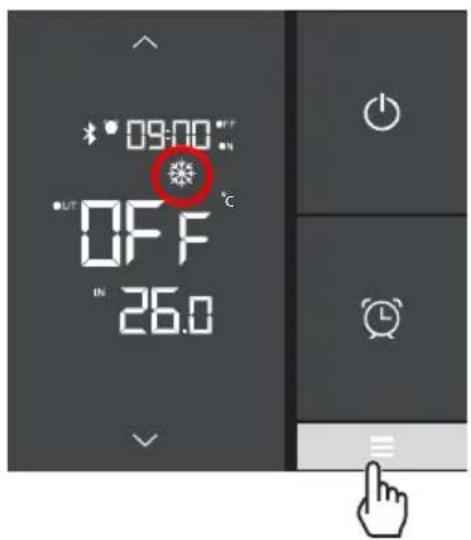

4.7 Velge driftsmodusen 19
4.8 Innstilling og visning av settpunktet 20

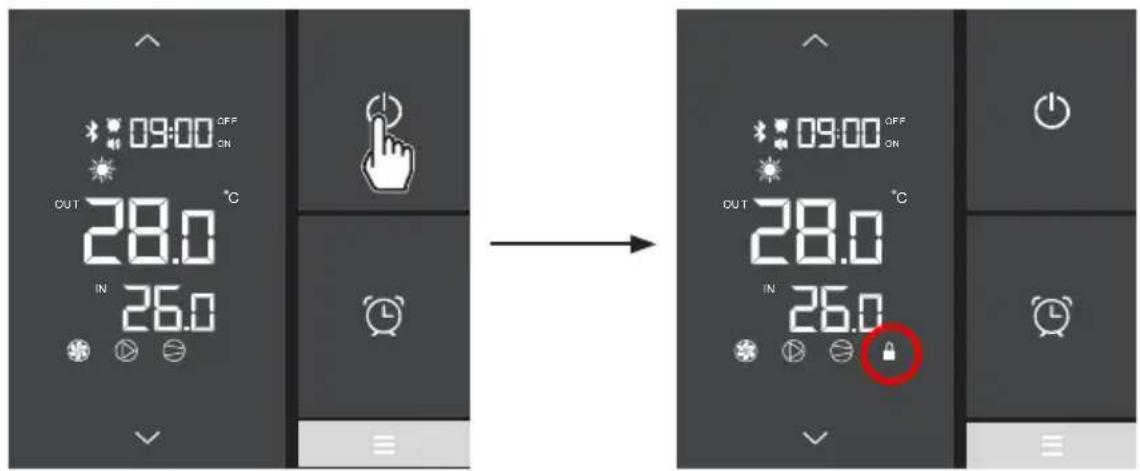

4.9 Låsing og opplåsing av berøringsskjermen 21
5.1 Vedlikehold 22
5.2 Vinterklargjøring 22
6. VEDLEGG 23
6.1 Koblingsskjemaer 23
6.2 Kobling med prioritet på enfaset varmepumpe 25

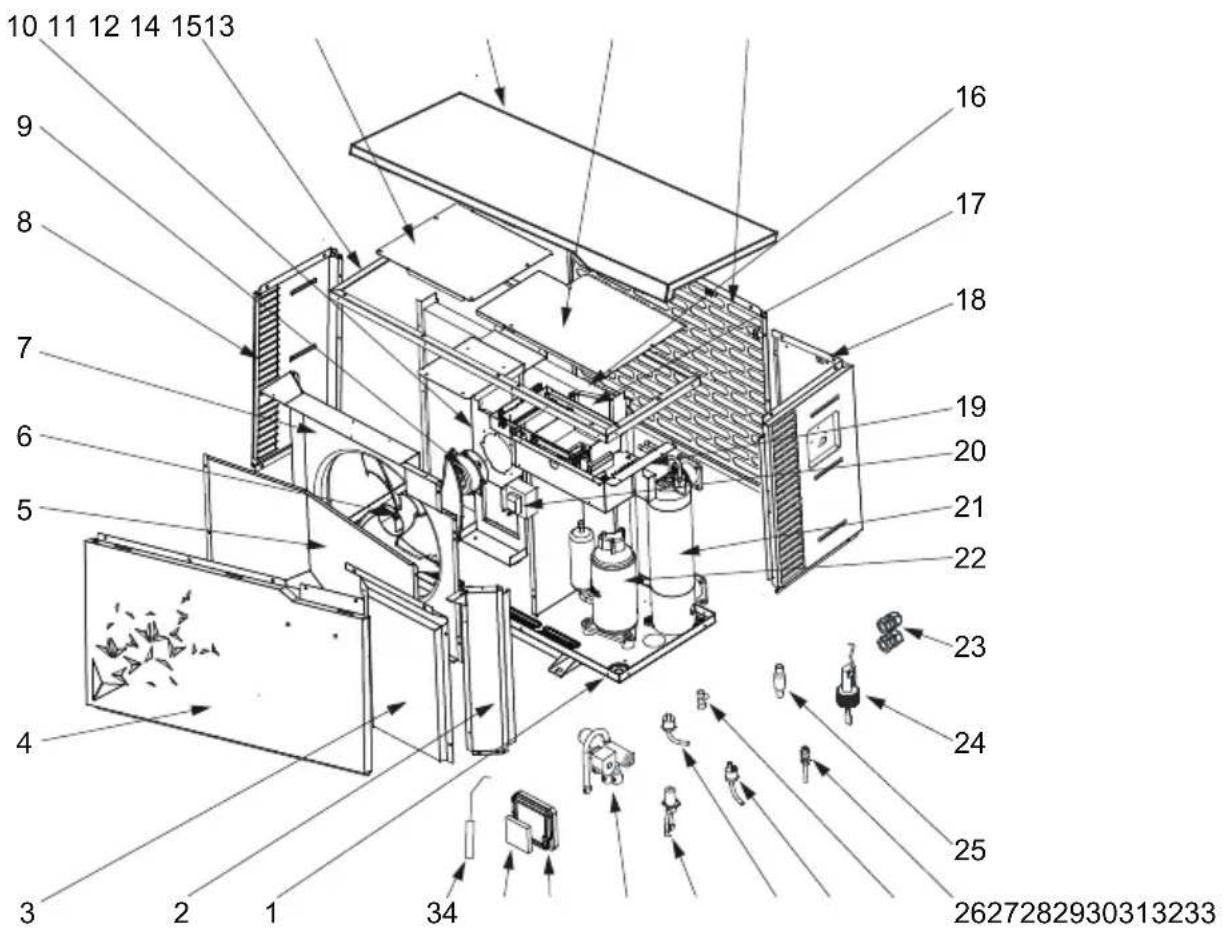

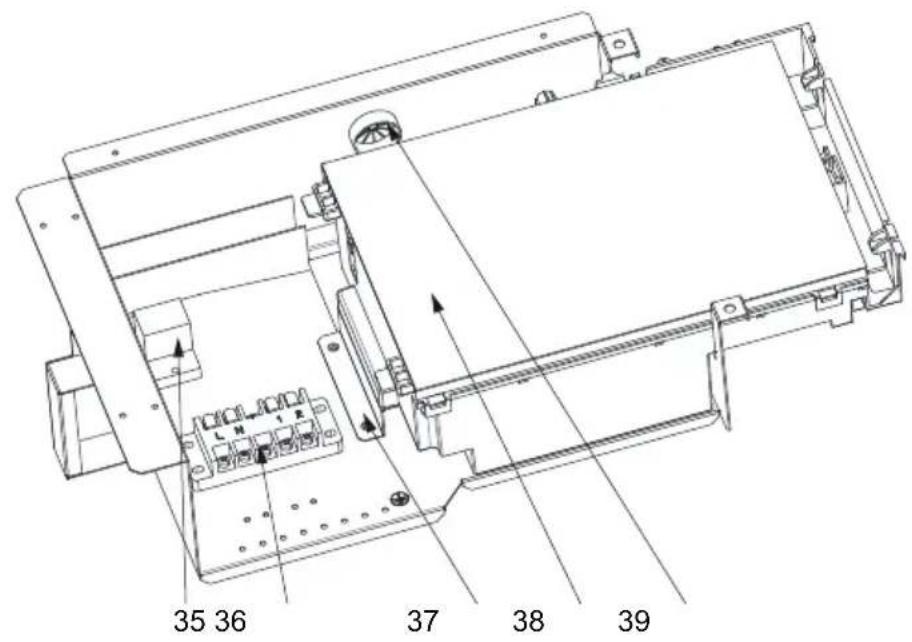

6.3 Sprengskisse og reservedeler 26
6.4 Service-manual 30
6.5 Garanti 33
1. INNLEDNING
Takk for at du har kjøpt denne Hayward varmepumpen til svømmebasseng.
S.LINE PRO varmepumpe har blitt utformet i henhold til strenge produksjonsstandarder for å oppfylle det høye kvalitetsnivået.
S.LINE PRO varmepumper vil gi deg enestående ytelser gjennom hele badesesongen ved at de tilpasser effekt, elektrisk forbruk og støynivå etter bassengets oppvarmingsbehov takket være kontrollogikken FULL INVERTER.

Les instruksene i denne veiledningen nøye før du tar enheten i bruk.
S.LINE PRO varmepumper er kun forutsett til å varme opp bassengvann, og materiellet må ikke brukes til andre bruksområder.
Denne brukerveiledningen inneholder all nødvendig informasjon vedrørende installasjon, feilretting og vedlikehold.
Les denne brukerveiledningen nøye før du åpner enheten eller utfører vedlikeholdsoperasjoner på den. Produsenten av dette produktet vil ikke i noen tilfeller bli holdt ansvarlig for skader på brukeren eller ødeleggelser på enheten som er en følge av feil ved installasjon, feilretting eller unødvendig vedlikehold. Det er svært viktig at instruksene i denne brukerveiledningen blir nøye fulgt på ethvert tidspunkt.
Det må ikke brukes noe annet kuldemedium enn R32. Enhver annen gass blandet med R32 kan føre til unormalt høye trykk som igjen kan forårsake feil eller eksplosjon av rørene samt personskade.
Bruk kobberrør som er i samsvar med standarden EN 12375-1 (Mai 2020) og det europeiske direktivet om trykkutstyr 97/23 / EF under reparasjoner eller vedlikehold.
Da varmepumpen er under trykk må man aldri forsøke å stikke hull på eller lodde rørene. Det er fare for eksplosjon.
Varmepumpen er kun forutsett for å bli installert på utsiden av bygninger.
$$ A _ {\min} = (M / (2. 5 \times 0. 2 2 7 5 9 \times h 0)) ^ {2} $$
- Dersom varmepumpen skal lagres må den oppbevares i et godt ventilert lokale med et gulvareal på mer enn A_(m^2) gitt med følgende formel:
M er mengden kuldemedium i apparatet i kg, og h0 er lagringshøyden. For lagring på gulvet h0 = 0,6 m. - Enheten må installeres av kvalifisert personell.
- Varmepumpen må ikke installeres på et underlag som risikerer å forsterke enhetens vibrasjoner.
- Sjekk at underlaget som er forutsett for enheten er riktig dimensjonert for vekten av apparatet.
- Varmepumpen må ikke installeres på et sted hvor støynivået vil kunne forsterkes, eller på et sted hvor støyen fra enheten vil kunne være til sjenanse for naboene.
- Alle elektriske tilkoplinger må utføres av en kvalifisert og godkjent elektriker og i henhold til gjeldende standarder i installasjonslandet jfr. § 3.4.
- Bryt hovedstrømtilførselen og skillebryteren før alt elektrisk arbeid. Dersom dette ikke blir gjort kan det forårsake elektrisk sjokk.
-
Sjekk at jordledningen ikke er kuttet eller frakoplet før installasjon.
-
Kople til og stramme tilførselskabelen på riktig måte. Dersom forbindelsen er dårlig kan det føre til skade på de elektriske delene.
- Dersom varmepumpen utsettes for vann eller fuktig miljø, kan det føre til elektrisk sjokk. Utvis stor forsiktighet.
- Dersom du detekterer en feil eller en unormal situasjon, må ikke varmepumpen installeres, men ta umiddelbart kontakt med forhandleren.
- Vedlikeholdet og de ulike operasjonene må utføres med de anbefalte intervallene og på de anbefalte tidspunktene slik det er angitt i denne brukerveiledningen.
- Reparasjoner må utføres av kvalifisert personell.
- Bruk kun originale reservedeler.
- Det må aldri brukes en annen rengjøringsprosedyre enn den som fabrikanten har anbefalt.
Viktig informasjon angående det brukte kuldemediumet.
Dette produktet inneholder fluorholdige klimagasser som er berammet av Kyoto-protokollen Disse gassene må ikke frigjøres i atmosfæren.
Kuldemedium: R32
GWP-verdi(1): 675, Verdi basert på den 4. rapporten fra IPCC.
Mengden kuldemedium basert på regelverket F Gaz 517/2014 er angitt på dataplaten på enheten.
Periodiske inspeksjoner av lekkasje av kuldemedium kan bli påkrevet avhengig av den europeiske eller lokale lovgivningen. Ta kontakt med din lokale forhandler for mer informasjon.
(a) Tørrluft 27°C – Relativ fuktighet 78% - Temperatur til vanninnløp 26°C.
(b) Tørrluft 15°C – Relativ fuktighet 71% - Temperatur til vanninnløp 26°C.
Bruk varmepumpen i de følgende temperatur- og fuktighetsområder for å sikre en trygg og effektiv drift.
Oppvarmingsmodus modus | ![]() | |
| Utetemperatur -7°C – +35°C +7°C – +43°C | ||
| Vanntemperatur +12°C – +32°C +8°C – +40°C | ||
| Relativ luftfuktighet < 80% < 80% | ||
| Innstillingsområde for settpunkt +15°C – +32°C +8°C – +32°C |

Hvis temperatur eller luftfuktighet ikke samsvarer med disse betingelsene, kan sikkerhetsanordninger aktiveres og varmepumpen slutte å fungere.

Maksimumstemperaturen for oppvarming er begrenset til 32°C for å unngå forringelse av foringene. Hayward fraskriver seg alt ansvar i tilfelle av en bruk utover 32°C.
| Model Nummer | HP5081DT3LV / HP5111DT3LV HP5151DT3LV |
| A 393 453 | |
| B 430 480 | |
| C 1011 1030 | |
| D 621,5 776 | |
| E 350 350 | |
| F 97,5 102 | |
| G 625 645 | |
| H 406 456 |
3. INSTALLERING OG TILKOBLING

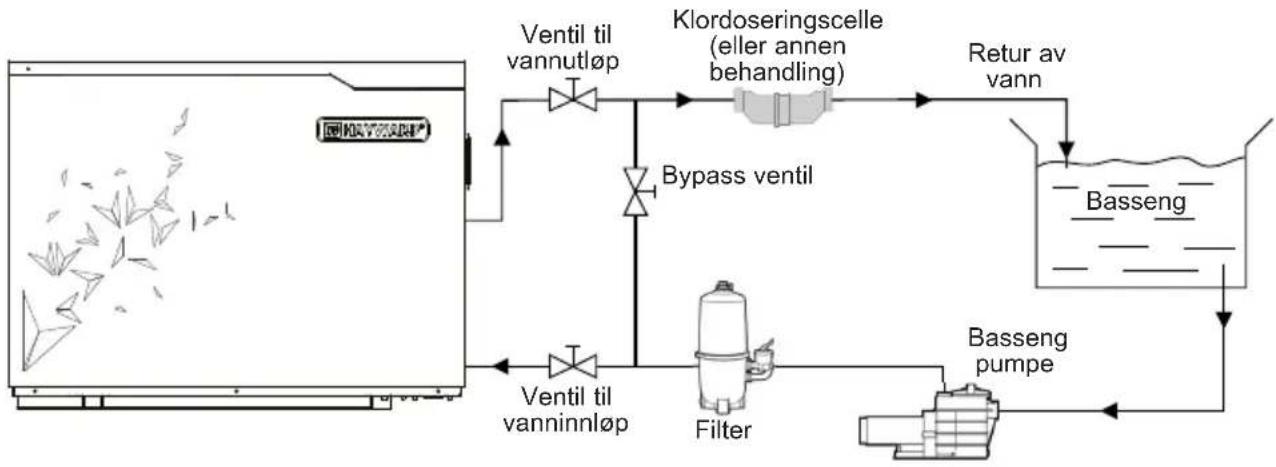

3.1 Skjematisk diagram
Merk: Varmepumpen er levery uten noe utstyr for behandling eller filtrering. Elementene som presenteres i diagrammer er deler som må leveres av installatøren.
3.2 Varmepumpe

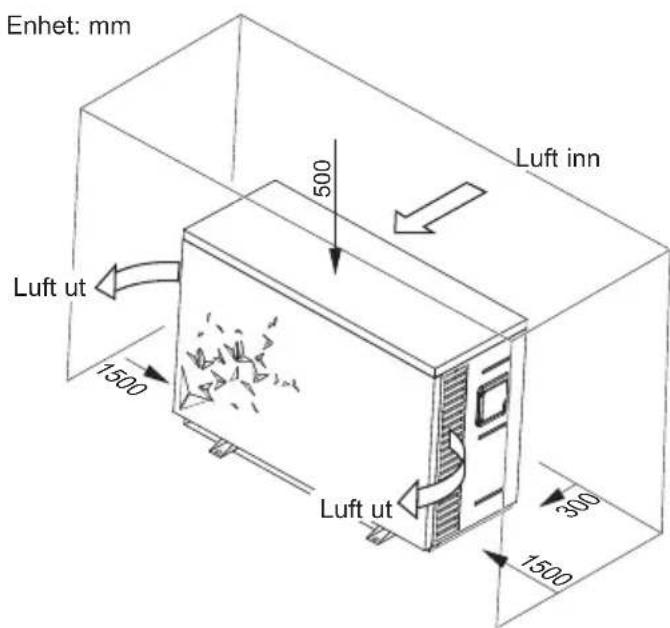

Plassert under beskyttelse, må minsteavstander angitt nedenfor følges for å unngå resirkulering av luft, og en degradering av varmepumpens i totale prestasjoner.
Total tur-retur lengde for vannkanalene 30 meter.
Isoler vannkanaler på bakken og under jorden.
Varmepumpen må bygges opp og installeres med en minimum avstand fra bassenget, i henhold til standard NF C 15-100 (minst 3,5 meter fra bassenget i Frankrike) eller i henhold til gjeldende regler og forskrifter i hvert enkelt land.
Varmepumpen må ikke installeres i nærheten av en varmekilde.
I land hvor det er mye snø, bør det bygges opp et tak over maskinen for å unngå at snø bygger seg over ribbene på varmepumpen.

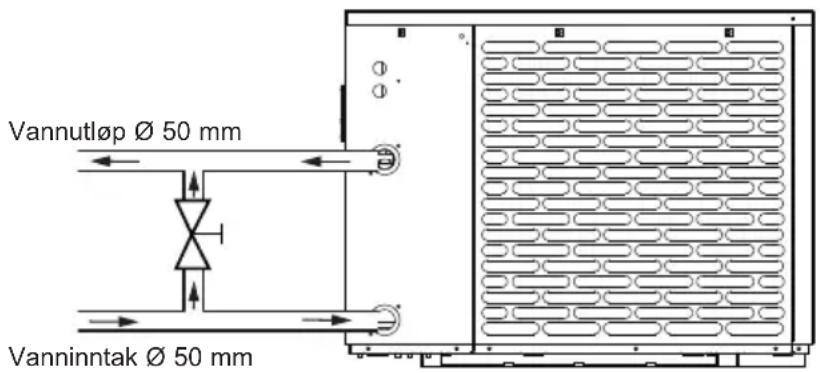

3.3 Vanntilkobling
Varmepumpen leveres med to koblingsdeler med diameter på 50 mm. Bruk PVC-rør på ∅ 50 mm for vannkanaler. Koble varmepumpens vanninnløp til kanalen fra filteringsenheten, og koble deretter varmepumpens vannutløp til kanalen som går til bassenget (se diagram nedenfor).

Dersom automatisk fordeler eller klordoseringscelle benyttes, må det være installert etter varmepumpen, for å beskytte Titanium-kondensatoren mot en for stor konsentrasjon av kjemiske stoffer.

Sørg for å installere bypassventilen og de medfølgende koblingsdelene ved enhetens vanninnløp og vannutløp, for å forenkle tømming om vinteren, for å forenkle tilgang eller demontering for vedlikehold.
Den elektriske installasjonen og kabling av dette utstyret må være i overensstemmelse med lokale forskrifter for installasjoner.
| F NF C15-100 GB BS7671:1992 | |||
| D DIN VDE 0100-702 EW EVHS-HD 384-7-702 | |||
| A ÖVE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990 | |||
| E UNE 20460-7-702 1993,RECBT ITC-BT-31 2002 | M MSA HD 384-7-702.S2 | ||
| IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999 | |||
| I | CEI 64-8/7 | CZ | CSN 33 2000 7-702 |
| LUX | 384-7.702 S2 | SK | STN 33 2000-7-702 |
| NL | NEN 1010-7-702 | SLO | SIST HD 384-7-702.S2 |
| P RSIUEE TR T$ IEC 60364-7-702 | |||

Kontroller at den tilgjengelige strømforsyningen og nettfrekvensen stemmer overens med operasjonelle krav, og tar hensyn til den spesifikke plasseringen til apparatet, og nødvendig strøm til å drive alle andre apparater som er koblet til samme krets.
HP5081DT3LV / HP5111DT3LV / HP5151DT3LV
230V ∼ +/- 10 % 50 Hz 1 Fase

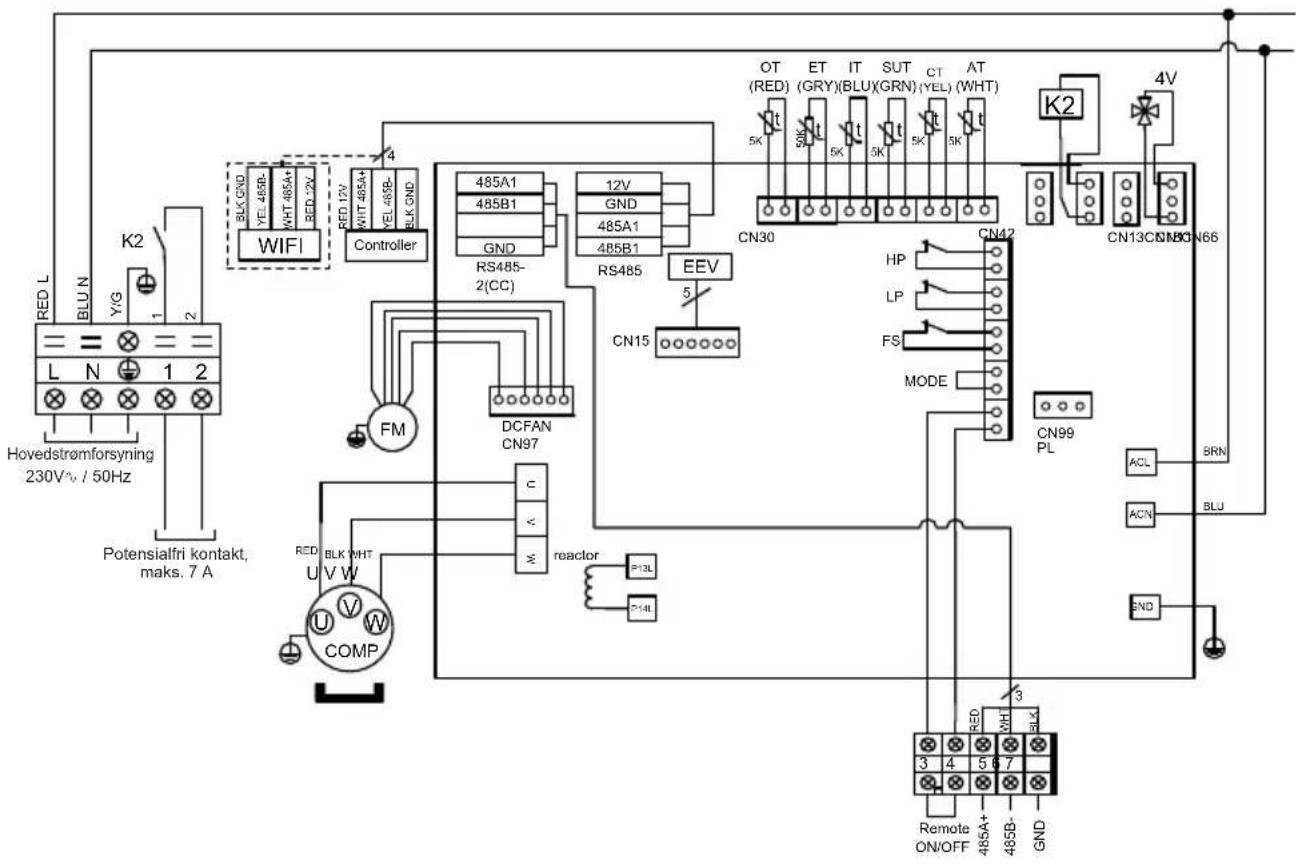

Følg tilsvarende koblingsskjema i vedlegg.

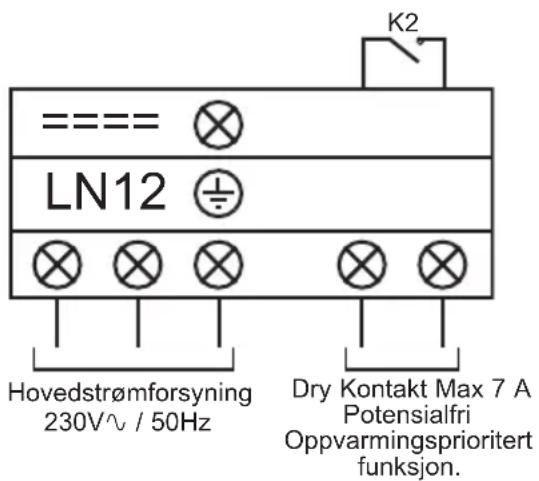

Tre tilkoblinger er til strømforsyning, og to til å styre filtreringspumpen (servomekanisme).

Pass alltid på å stanse hovedstrømforsyningen før du åpner den elektriske kontrollboksen.
3.5 Førstegangs oppstart
Oppstartsprosedyre - när installasjonen er fullført bør du gjøre følgende:
1) Roter viften for hånd for å sikre at den kan rotere fritt for hånd, og at spiralen er riktig festet til motorakselen.
2) Se til at enheten er riktig tilkoblet til hovedstrømforsyningen (se koblingsskjema i vedlegg).
4) Se til at alle vannventiler er åpne og at vannet renner inn i enheten før varme eller avkjøling skrus på.
5) Sjekk at kondensutløpet er festet riktig og er fri for blokkeringer.
6) Aktiver enhetens strømforsyning og trykk på On/Off-knappen kontrollpanelet.

7) Se til at ingen alarm- eller låsesymboler vises. Dersom det motsatte skulle være tilfellet, se veiledningen for feilsøking (se § 6.4).
8) Fastsett vannstrømmen ved hjelp av bypassventilen (se kapittel 2.1 og 4.2), som angitt for hver modell, slik at du oppnår en temperaturforskjell på 2°C mellom vanninnløp og vannutløp.
9) Etter den har stått på noen minutter, sjekk at luften som kommer ut av enheten er kjøligere (mellom 5°C-10°C).
10) Slå av filtreringspumpen mens enheten er i drift. Enheten skrus også av automatisk og viser feilkoden E03 (Se kapittel 6.4).
11) La enheten og filtreringspumpen stå på hele døgnet helt til ønsket vanntemperatur er nådd. Enheten slås av när gitt temperatur for vanninnløp av nådd. Enheten vil nå automatisk restarte (så lenge filtreringspumpen er på) när vanntemperaturen blir 2°C mindre enn angitt temperatur.
Vannsirkulasjonsbryter - Enheten er utstyrt med en bryter som aktiverer varmepumpen når filtreringspumpen er på, og skrur den av når pumpen skrus av. Ved mangel på vann, vises alarmkoden E03 på kontrolleren (Se kapittel 6.4).
Tidsforsinkelse - enheten er utstyrt med en innebygd 3-minutters omstartsforsinkelse for å beskytte kontrollkretsens deler og for å fjerne omstartssyklus og støy. Denne tidsforsinkelsen vil automatisk omstarte enheten ca. 3 minutter etter hver avbrytelse av kontrollkretsen. Selv et kort strømavbrudd vil aktivere tidsforsinkelsen og forhindre enheten fra å starte før nedtellingen på 3 minutter er over.
4. BRUKERGRENSESNITT

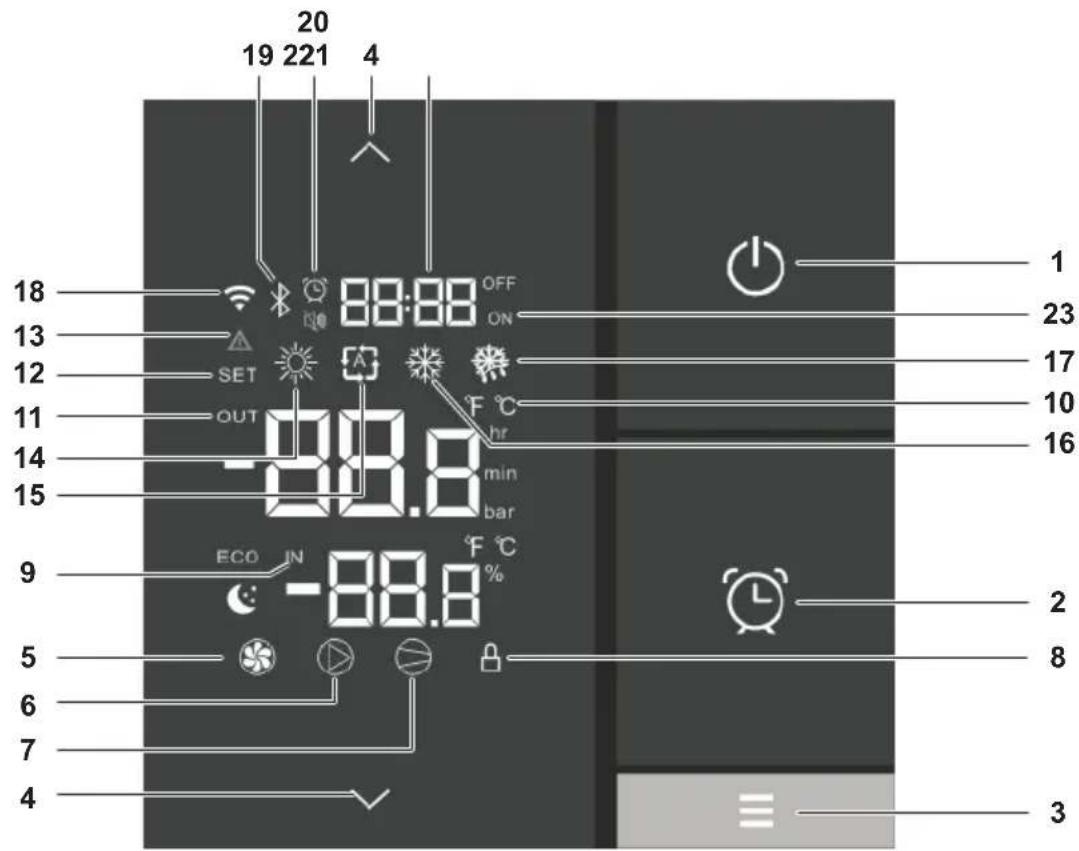

4.1 Generell presentasjon
Varmepumpen er utstyrt med et digitalt betjeningspanel med berøringsskjerm som er koblet til og forhåndsinnstilt på fabrikken for oppvarmingsmodusen.
| 1 | Star Stopp / Angre | |
| 2 | Stilking av klokke / timere | |
| 3 | Valg av driftsmodus | |
| 4 | Bt A Opp | Ned, +°C / -°C |
| 5 | Ventilator PÅ | |
| 6 | Kontakt sec OUT2 ON | |
| 7 | Kompressor ON | |
| 8 | Låst Skjerm | |
| 9 | Vanninngang | |
| 10 | Celsius / Fahrenheit | |
| 11 | Vannutgang | |
| 12 | nnstilling av avanserte parametre |
| 13 | Systemfeil | |
| 14 | Opovarmingsmodus | |
| 15 | Autøratisk modus | |
| 16 | Kjøtenodus | |
| 17 | Tinemodus | |
| 18 | N/A | |
| 19 | Bluetooth-forbindelse | |
| 20 | Programmert timer | |
| 21 | Indicator for Silence-modus / Timer | |
| 22 | Tid/Id for timere | |
| 23 | Programmerte timere i Av/På modus |

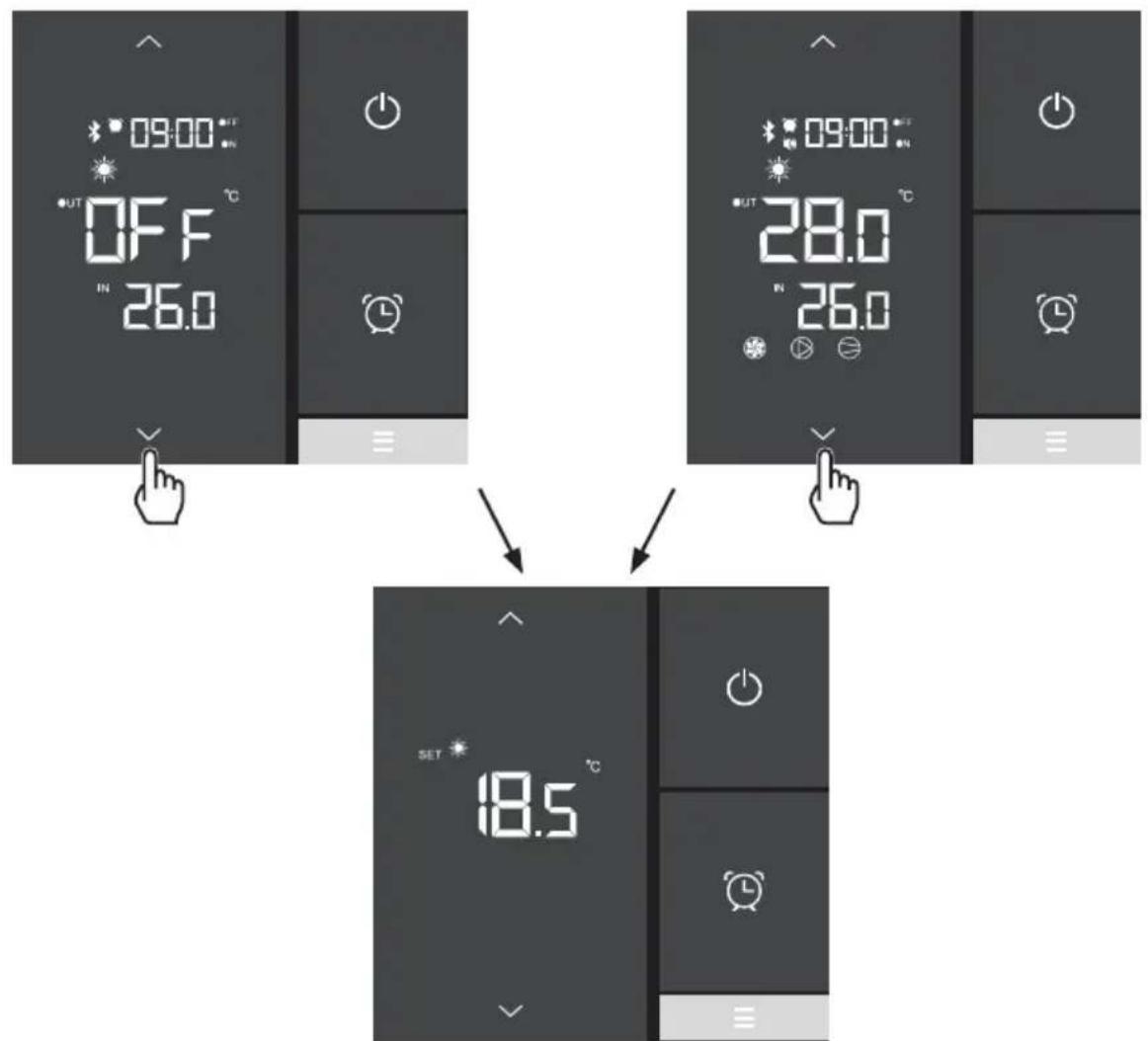

4. BRUKERGRENSESNITT (forts.)

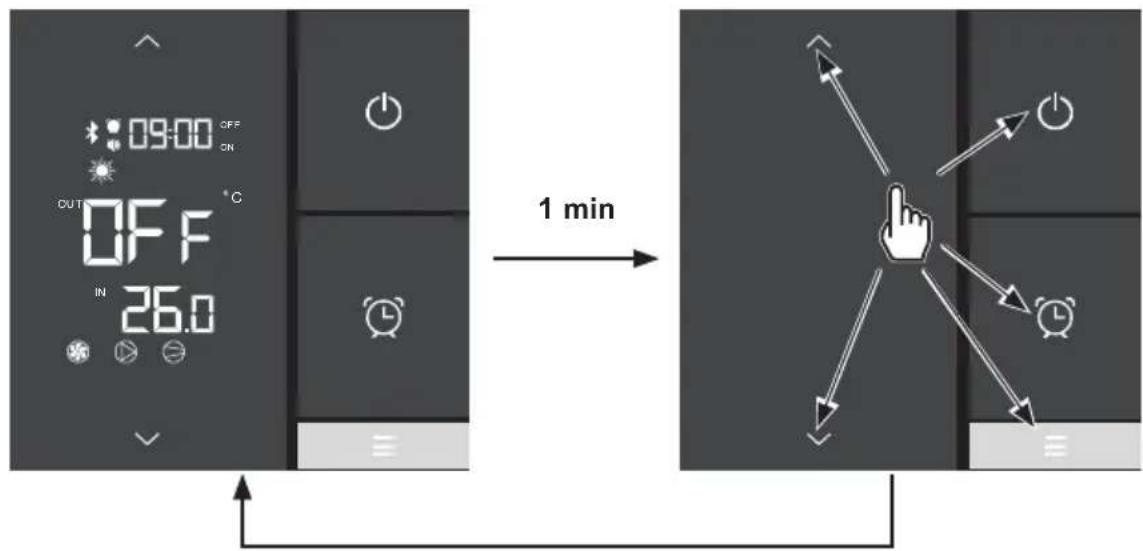

OFF/STANS-modus
Når varmepumpe står i stanby-modus (OFF modus), vil det stå OFF på regulatorens skjerm, og displayet vil gå over i sparemodus etter ett minutt.

For å komme tilbake til full visning, må du trykke på hvilken som helst knapp.

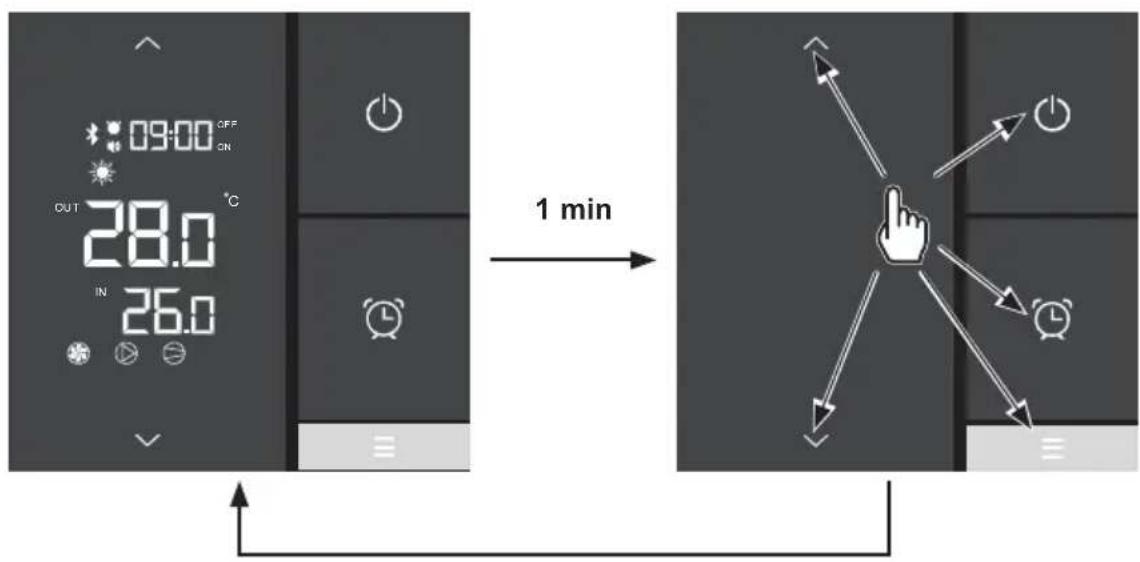

ON Modus
Når varmepumpen er i bruk eller i reguleringsmodus (ON modus), vil inngangs- og utgangstemperaturene for vannet vises på regulatorens skjerm, og displayet vil gå over i sparemodus etter ett minutt.
4. BRUKERGRENSESNITT (forts.)
4.2 Justering av vannmengden
Mens inngangs- og utgangsventilene er åpne, må du stille "by-pass" ventilen slik at du får en temperaturforskjell på 2°C mellom inngående og utgående vann (se prinsippskjemaet § 3.1).

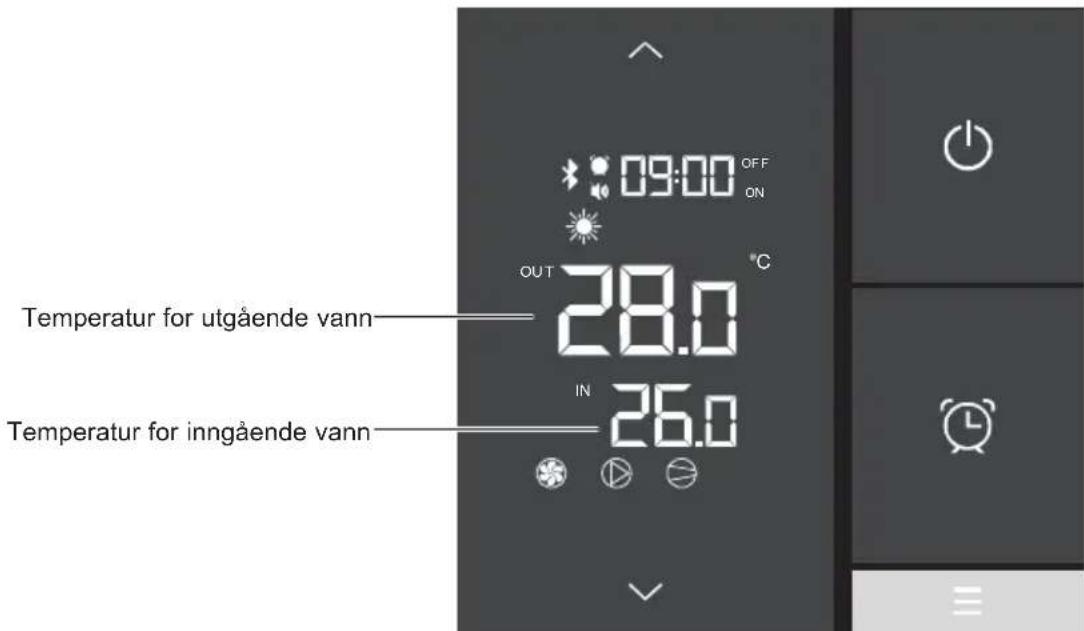

Du kan sjekke innstillingen ved å lese direkte på betjeningspanelet inngangs- og utgangstemperaturene. Følg nedenstående prosedyre.
Trykk på for å komme ut av menyen.
- Jo mer du åpner "by-pass" ventilen, desto mindre blir flyten i varmepumpens veksler. Derfor vil forskjellen mellom inngående og utgående temperatur øke.
- Jo mer du stenger igjen "by-pass" ventilen, desto større blir flyten i varmepumpens veksler. Derfor vil forskjellen mellom inngående og utgående temperatur minke.
Du kan sjekke innstillingen ved å visualisere inngangs/utgangstemperaturene (1-2) direkte på appen "EyesPool Inverter Connect" (se § 4.6).

4.3 Stilling av klokken
Når du er ferdig med innstillingen, trykker du på för å lagre. Lagring av innstillingene skjer automatisk etter 5 sekunders inaktivitet.
- Trykk på Løkkeslettet begynner å blinke.
- Trykk på timene begynner å blinke. Still timetallet ved hjelp av knappene og .
- Trykk på 📋 still minuttene ved hjelp av knappene og 🏠
- Bekreft ved å trykke på .
4.4 Stille inn timerne Av/På
Denne funksjonen må stilles inn når du ønsker å sette varmepumpen i drift over en kortere periode enn den som er definert av filtreringstimeren. På denne måten kan du programmere en senere start eller en tidligere stans, eller ganske enkelt utelukke et tidsintervall (for eksempel om natten).
Du har muligheten til å stille inn en Start timer (ON) og en Stopp timer (OFF).
- Trykk på ① sekunder til ikonet beginner å blinke.
- Trykk på, feltet begynherå blinke().
• Trykk på å stille timene ved hjelp av knappene og - Trykk på å stille minuttene ved hjelp av knappene
- Bekreft ved å trykke og så på forå komme tilbake til hovedskjermen.
Innstillingene lagres automatisk etter 20 sekunders inaktivitet. Innstillingen av minuttene gjøres med 10 minutters trinn Benevnelsen ON under klokkeslettet på hovedskjermen indikerer at Start- timeren (ON) er programmert.
4. BRUKERGRENSESNITT (forts.)
Programmere Stopp-timeren (OFF)
- Trykk på 12 sekunder til ikonet beginner å blinke
- Trykk på , teltet begynnerå blinke( ).
- Trykk på , feltet begynrier å olinke( ).
• Trykk på for å stille timene ved hjelp av knappene og - Trykk på å stille minuttene ved hjelp av knappene og
- Bekreft ved å trykke og så på for å komme tilbake til hovedskjermen.
Innstillingene lagres automatisk etter 20 sekunders inaktivitet.
Innstillingen av minuttene gjøres med 10 minutters trinn
Benevnelsen OFF over klokkeslettet på hovedskjermen indikerer at Stopp-timeren (OFF) er programmert.
Lese timerne
- Trykk på 2 sekunder til ikonet beginner å blinke.
• Trykk på ,start-klokkeslettet begyne blinke. - Trykk på, slutt-klokkesettet begylnetä blinke.
- Trykk på å komme tilbake til hovedskjermen.
Slette Start (ON) og Stopp (OFF) timere
- Trykk på ⑨ sekunder til ikonet bestnner å blinke.
- Trykk 2 ganger på ,Køkkeslettene for oppstart blinker .
- Trykk på for å slette Start-timeren .
Når du er ferdig med trinn 3, trykker du på for å komme tilbake til hovedskjermen, eller du går videre til trinn 4 for å fortsette.
- Trykk på for å komme til stoppe-tiden . 19:10 OFF
- Trykk på , klokkeslettene for stansing blinker .
- Trykk på för å slette Stopp-timeren .
- Trykk på for å komme tilbake til hovedskjermen.
- Trykk på 12 sekunder til ikonet begynner å blinke.
- Trykk 2 ganger på ,fokkeslettene for oppstart blinker . 09:00
- Trykk på for å komme til stoppe-klokkeslettet . 19:10 OFF
• Trykk på 10kokkeslettene for stansing blinker . - Trykk på for å slette Stopp-timeren.
- Trykk på å komme tilbake til hovedskjermen.
4.5 Stille inn Timer-funksjon i SILENCE-modus
I SILENCE-modus kan du bruke varmepumpen i økonomisk modus, på lavt lydnivå, dersom oppvarmingsbehovet ikke er sterkt (hvis vanntemperaturen kun skal holdes jevn, eller hvis du trenger å ha stillegående drift).
- Trykk på sekunder, til ikonet bevänner å blinke.
- Trykk på , ikonet begynner å blinke.
- Trykk på , feltet vil blinke. ON
- Trykk på 📊 for å stille oppstartstiden ved hjelp av knappene ⏰ og √.
- Trykk på og på feltet vil blinke.
- Trykk på å stille stoppetiden ved hjelp av knappene og
- Trykk på å lagre, og på for komme tilbake til hovedskjermen.
Slette timeren i SILENCE-modus
- Trykk på sekunder, til ikonet bekynner å blinke.
- Trykk på , ikonet begynner å blinke.
- Trykk på ,start-klokkeslettet 09:10 ON begynner å blinke.
- Trykk på kon timene vil blinke.
- Trykk på , feltet vil blinke. ON
- Trykk på for å komme tilbake til hovedskjermen.
Sletter du Start-timeren, vil Stopp-timeren slettes automatisk ved samme anledning.
Justeringstrinnet er fra "time til time".
4. BRUKERGRENSESNITT (forts.)
Lese timeren i SILENCE-modus
- Trykk på 2 sekunder, til ikonet beginner å blinke.
• Trykk på , ikonet begynner å blinke.
• Trykk på för å se Start-klokkeslettet. - Trykk på for å se Stoppe-klokkeslettet.
- Trykk på å komme tilbake til hovedskjermen.
Når ikonet 📁ses på hovedskjermen, betyr det at det er programmert en Start-timer og/eller en Stopp-timer i SILENCE-modus.
4.6 Bluetooth paring - Fjernkontroll
Varmepumpen er utstyrt med en Bluetooth-funksjon.
Ved hjelp av appen "EyesPool Inverter Connect" kan du bruke din smarttelefon som fjernkontroll for å betjene varmepumpen din på en avstand på 10 m i fritt område.
Hvis du ønsker å bruke denne funksjonen Bluetooth ^TM
Last ned appen "EyesPool Inverter Connect" gratis på Google play eller App Store.
▶ Opprette en konto i appen.
Følg instruksene i videoen (se nedenstående lenker) for å pare smarttelefonen din med varmepumpen: https://www.hayward.fr/article/tutoriels-hayward/s-line-pro-bluetooth-appairage

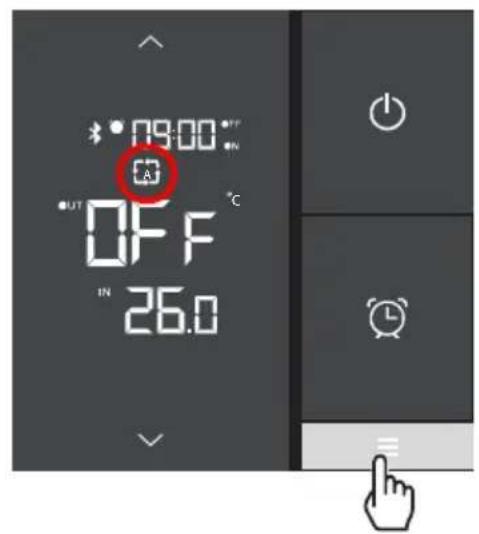

Oppvarming - Automatisk - Nedkjøling

Trykk på tasten for å bytte modus: Oppvarming - Automatisk - Nedkjøling.
Oppvarming Automatisk
Innstilling av settpunktet kan gjøres enten i OFF-modus eller i ON-modus, med en presisjon på 0,5°C.
- Trykk på eller for å definere settpunktet du ønsker.
- Trykk på ≡ for å bekrefte eller på ⏻ for å angre.
Lagring av innstillingen skjer automatisk etter 5 sekunders inaktivitet.

Det anbefales å ikke overskride temperatur på 30°C for ikke å skade bassengduken.
4. BRUKERGRENSESNITT (forts.)
4.9 Låsing og opplåsing av berøringsskjermen
Låsing og opplåsing av skjermen kan kan gjøres enten i OFF-modus eller i ON-modus.
• Trykk på 🔒 i 5 sekunder til du ser ikonet 🔒.
- For å låse opp, trykker du på til konet bli horte.
Disse vedlikeholdsoperasjonene må utføres en gang i året for å sikre lang levetid og god drift av varmepumpen.
- Rengjør fordamperen med en myk børste eller med en luft- eller vannstråle (NB! Bruk aldri høytrykksspyler).
- Kontroller evakuering av kondensat.
- Kontroller at elektriske og hydrauliske koblinger sitter godt
- Kontroller vanntettheten til kondensatoren.
- La en kvalifisert fagmann sjekke tettheten på kjølekretsen ved hjelp av en lekkasje-detektor.

Før alt vedlikehold må varmepumpen være frakoblet alle strømkilder. Vedlikeholdsoperasjoner skal bare utføres av personell som er kvalifisert til å håndtere kuldemedier.
5.2 Vinterklargjøring
- Sett varmepumpen i "OFF"-modus.
- Slå av varmepumpens strømforsyning.
- Tøm kondensatoren ved hjelp av tømmeventilen for å unngå fare for degradering. (høy risiko for frost).
- Lukk bypassventilen og skru løs koblingsdelene til vanninnløp/vannutløp.
- Fjern maksimalt med stillestående vann som er igjen i kondensatoren ved hjelp av en blåsepistol.
- Forsegle varmepumpens vanninnløp og vannutløp for å hindre at fremmedlegemer kommer seg inn.
- Dekk til varmepumpen med vinterbelegget som er tiltenkt dette formålet.

Alle skader som er forårsaket av uriktig vinterklargjøring vil ugyldiggjøre garantien.
6. VEDLEGG
6.1 Koblingsskjemaer
HP5081DT3LVM / HP5111DT3LV
AT : SENSOR FOR LUFTTEMPERATUR
COMP : KOMPRESSOR
CT : SENSOR FOR FORDAMPET TEMPERATUR
EEV : ELEKTRONISK EKSPANSJONSVENTIL
FM : VIFTEMOTOR
FS : VANNSENSOR
HP : H∅YTRYKKSBRYTER
IT : TEMPERATURSENSOR TIL VANNINNL∅P
LP : LAVTRYKKSBRYTER
OT : TEMPERATURSENSOR TIL VANNUTL∅P
SUT : SENSOR FOR SUGETEMPERATUR
4V : 4-VEIS VENTIL
K2 : POTENSIALFRI KONTAKT, MAKS. 7 A
ET: TEMPERATURSENSOR FOR UTLADNING

OPSJON
"Terminalene 1 og 2 gir et tørt kontaktpotensial uten polaritet 230 V ^v / 50 Hz. Kabling til klemmene 1 og 2 i samsvar med ledningene beskrevet ovenfor, for å kontrollere driften av pumpen ved filtrering syklus 2 min hver time hvis temperaturen i tanken er under det innstilte punktet."

Aldri koble strømtilførselen til filterpumpen direkte på terminalene 1 og 2.
6.3 Sprengskisse og reservedeler
HP5081DT3LV / HP5111DT3LV / HP5151DT3LV


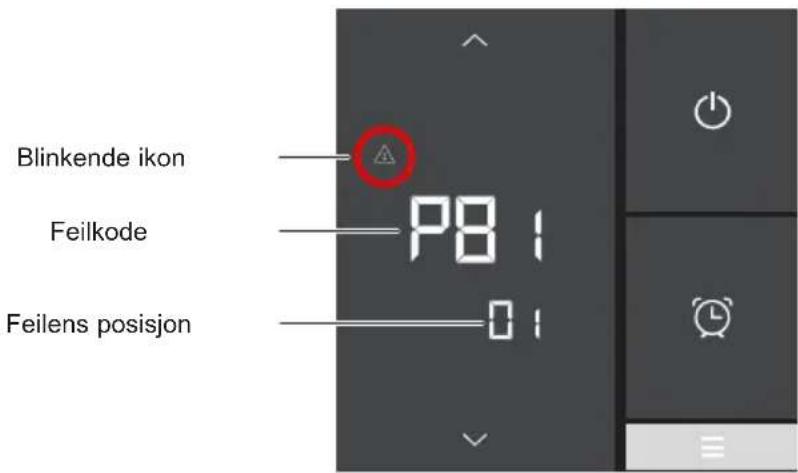

I tilfelle feil, vil følgende meldinger vises på skjermen:
Se tabellen lenger ned.

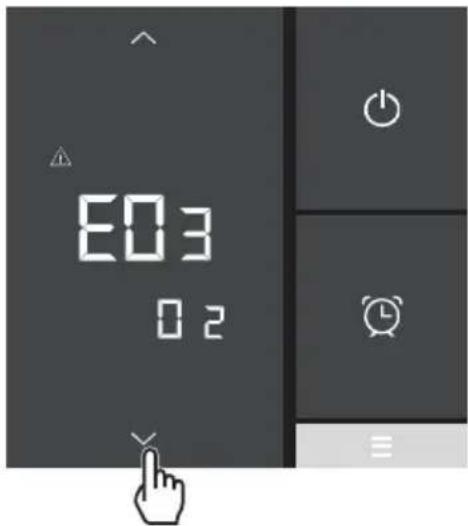

Etter at feilen er opphevet, vil den fjernes automatisk og trekanten vil forsvinne.
| Feilfunksjon Feilkoder Beskrivelse Løsning | |||
| Feil ved sensor for inngående vann (IT) | P01 | Sensoren er åpen eller det er en kortslutning | Sjekk koblingen på forlenger-koblingen eller bytt sensor |
| Feil ved sensor for utgående vann (OT) | P02 | ||
| Feil ved utvendig temperatur-sensor (AT) | P04 | ||
| Feil med opptiningssonden (CT) P05 | |||
| Feil med aspirasjonssonden på kompressoren (SUT) | P07 | ||
| Feil med tilbakeslagsensoren på kompressoren (ET) | P081 | ||
| Feil Høytrykk E01 | Sensoren er åpen eller det er en kortslutning | Sjekk koblingen på forlenger-koblingen eller bytt sensor | |
| Sjekk vannmengden | |||
| Sjekk detektoren for vannmengde | |||
| Sjekk at ventilene er åpne | |||
| Sjekk by-passventilen | |||
| Sjekk at fordamperen ikke er tett | |||
| Vanntemperaturen er for høy | |||
| Kondensproblemer etter vedlikeholdsarbeid, tøm hele kjølekretsen | |||
| For stor væskemengde, tøm noe væske ut i en flaske | |||
| Feil Lavtrykk E02 | Sensoren er åpen eller det er en kortslutning | Sjekk koblingen på forlenger-koblingen eller bytt sensor | |
| Stor lekkasje med kjølevæske, foreta en lekkasjetest med detektor | |||
| Luftmengden er for lav, sjekk hastigheten til vifterotasjonen | |||
| Sjekk at fordamperen ikke er tett, rengjør den på overflaten |
| Feilfunksjon Feilkoder Beskrivelse Løsning | |||
| Feil med detektoren for vannmengden E03 | Sensoren er åpen eller det er en kortslutning | Sjekk koblingen CN29/OVT på kortet eller bytt sensor | |
| Ikke nok vann, sjekk filtreringspumpens drift | |||
| Sjekk at vannkranene er åpne | |||
| Sjekk at by-passventilen er justert ordentlig | |||
| Temperaturforskjellen mellom Innløp og Utløp >13°C | E06 Gjelder kun Kald-Modus | Ikke nok vann, sjekk filtreringspumpens drift | |
| Sjekk at vannkranene er åpne | |||
| Sjekk at by-passventilen er justert ordentlig | |||
| Frostvæske E07 Temperatur for utgående vann < 4°C | Stans varmepumpen, tøm kondensatoren, fare for frost | ||
| Kommunikasjonsproblem E08 | Ingen kommunikasjon mellom det elektroniske kortet og brukergrensesnittet | Sjekk koblingene og kontaktene, se strømskjemaet | |
| Frostvæskenivå 1 E19 | 2°C < Vanntemperatur < 4°C og lufttemperatur < 0°C | Stans varmepumpen, tøm kondensatoren for å unngå frost. Hvis ikke annet er angitt, vil varmepumpen starte filtreringspumpen for at ikke vannet skal fryse | |
| Frostvæskenivå 2 E29 | Vanntemperaturen < 2°C og lufttemperaturen < 0°C | Stans varmepumpen, tøm kondensatoren, for å unngå frost. Hvis ikke annet er angitt, vil varmepumpen starte filtreringspumpen og varmepumpen for at ikke vannet skal fryse. | |
| Feil med viftemotoren F03 I | Motoren er låst eller det er en feilkobling | Sjekk fri rotasjon; sjekk koblingen CN97/DCFan; bytt motoren | |
| Feil med viftemotoren F05 I Feil med koblingen | Sjekk koblingen DCFAN/CN97; bytt motoren | ||
| Utendørstemperaturen er for lav EP Driftsgrensen er nädd Stans varmepumpen | |||
| Varmepumpen vil ikke starte | - - - OFF | Kontakt (5-6) Remote On/Off Åpen | Lukk igjen kontakten (5-6) Remote On/Off (se det elektriske skjemaet) |
HAYWARD garanterer at deres produkter er fri for defekter i materiale og i utførelse for en periode på to år fra innkjøpsdato. Ved evt. garantikrav, må kvittering for kjøpet fremlegges. Vi ber om at kvitteringen blir tatt vare på av kjøper.
HAYWARD garanti er, etter HAYWARD eget valg, begrenset til erstatning eller reparasjon av defekte produkter som har vært i normal bruk og behandlet i henhold til instruksjonsboken, uten at det har vært foretatt endringer av produktet, og at bare ekte HAYWARD deler har vært brukt. Skader som skyldes frost og kjemiske reaksjoner er ikke omfattet av denne garanti.
HAYWARD er ikke ansvarlig for noen andre kostnader (flytting, arbeidskostnader osv...), heller ikke for direkte eller indirekte skader som skyldes funksjonsfeil ved et produkt.
For å sette i gang et garantikrav og å be om reparasjon eller erstatning av et produkt, vennligst ta kontakt med forhandleren. Forsendelse av produkter direkte til vår fabrikk blir ikke akseptert uten vår skriftlige forhåndsgodkjenning.
Slitasjedeler omfattes ikke av garantien.
Denne siden er blank med hensikt

HAYWARD®
S.Line Pro Fi
VÄRMEPUMP FÖR BASSÄNG

modus
