KFlo VSTD - Pumpe HAYWARD - Gratis bruksanvisning og manual

Produkttype	Variabel hastighets pumpe for basseng
Merke	Hayward
Modell	KFlo VSTD
Strømforsyning	230 V ~ 50 Hz, 30 mA differensialbeskyttelse, jording obligatorisk
Hastighetsområde	600 til 3000 omdr/min (justerbar i trinn)
Antall forhåndsinnstilte hastigheter	3 (V1, V2, V3) brukerjusterbare
Skimmerfunksjon	Ja, justerbar: varighet 0-30 min, syklus 1-3 t, hastighet 600-3000 omdr/min
Timermodus	Ja, programmerbar opptil 5 sekvenser (t1 til t5) + fast t0 på 2400 omdr/min
Automatisk priming	Ja, justerbar: varighet 0-300 s, maks hastighet 3000 omdr/min
Display	LCD med LED-indikatorer, viser hastighet, effekt, forbruk, temperatur
Termisk beskyttelse	Integrert i motoren, automatisk tilbakestilling
Beskyttelsesklasse	IP55 (TEFC-motor)
Støynivå	< 70 dBA
Maksimal vanntemperatur	35 °C
Minste installasjonsavstand fra basseng	3,5 m (i henhold til standard NF C 15-100)
Frigang rundt pumpen	0,5 m minimum for ventilasjon
Elektrisk tilkobling	Kabel 3G1,5 mm² H07RN-F, kabelgjennomføring, integrert ferritt
Løpende vedlikehold	Regelmessig rengjøring av forfilterkurv, kontroll av pakning
Slitedeler (estimert levetid)	Mekanisk tetning: 2 år / 10 000 t; Lagre: 2 år / 10 000 t; Pakninger: 2 år / 25 000 t; Kondensator: 2 år / 10 000 t
Garanti	3 år (unntatt slitedeler) – originale deler obligatorisk
Bruk	Profesjonell, basseng

Ofte stilte spørsmål - KFlo VSTD HAYWARD

Hvordan justerer jeg pumpehastigheten?

I manuell modus trykker du på en hastighetsknapp (V1, V2 eller V3), og bruker deretter opp/ned-knappene for å justere verdien mellom 600 og 3000 omdr/min. Hold hastighetsknappen inne i 3 sekunder for å lagre den nye verdien.

Hva gjør jeg hvis pumpen ikke primer?

Kontroller at forfilterhuset er fylt med vann, at lokkpakningen er ren og riktig plassert, at alle ventiler er åpne, og at sugeledningen er tett. Sørg også for at primerhastigheten er tilstrekkelig (justerbar i innstillingene).

Hvordan rengjør jeg forfilterkurven?

Koble pumpen fra strømmen før du gjør noe. Åpne forfilterlokket, ta ut kurven, rengjør den med rent vann uten å slå den. Sett den tilbake og kontroller at pakningen er tett.

Kan jeg bruke pumpen uten vann?

Nei, pumpen må aldri kjøre tørr. Vann er nødvendig for kjøling og smøring av den mekaniske tetningen. Fyll alltid forfilteret med vann før oppstart.

Hvordan programmerer jeg timermodus?

Trykk i 3 sekunder på DISP/FUNC, naviger til visning av "t0" eller "t1" osv. Still inn ønsket tid og hastighet for hver sekvens. Timermodus tillater opptil 5 programmerbare sekvenser (t1 til t5) pluss fast t0 på 2400 omdr/min.

Hva betyr feilkoden "OLOAD"?

"OLOAD" indikerer overbelastning eller overoppheting. Kontroller at motorakselen går fritt, at ingen rusk blokkerer pumpehjulet, og at motoren er godt ventilert. Etter å ha rettet problemet, trykk på start/stopp-knappen.

Hvordan nullstiller jeg delforbruksmåleren?

I parametervisningsmodus (trykk på DISP/FUNC), når delenergimåleren vises, hold inne en av opp/ned-knappene i 3 sekunder til "CLEAR" vises. Måleren nullstilles da.

Hva er minimumsavstanden som må overholdes mellom pumpen og bassenget?

Pumpen må installeres minst 3,5 meter fra bassenget, i henhold til standard NF C 15-100. En frigang på 0,5 meter rundt pumpen er nødvendig for ventilasjon.

Hvordan vinterlagrer jeg pumpen?

Tøm pumpen ved å fjerne alle tappeplugger, oppbevar dem i forfilterkurven. Koble fra pumpen, fjern rørkoblinger og oppbevar enheten på et tørt og luftig sted. Beskytt pumpehuset og forfilteret.

Hvor finner jeg reservedeler?

Bruk utelukkende originale reservedeler fra Hayward. Kontakt din forhandler eller autorisert ettermarkedsservice. Garantien er betinget av bruk av originale deler.

BRUKSANVISNING KFlo VSTD HAYWARD

Visning av hastighets med prefixet "t"

Fortsatt underspänning av linjen

Err 10

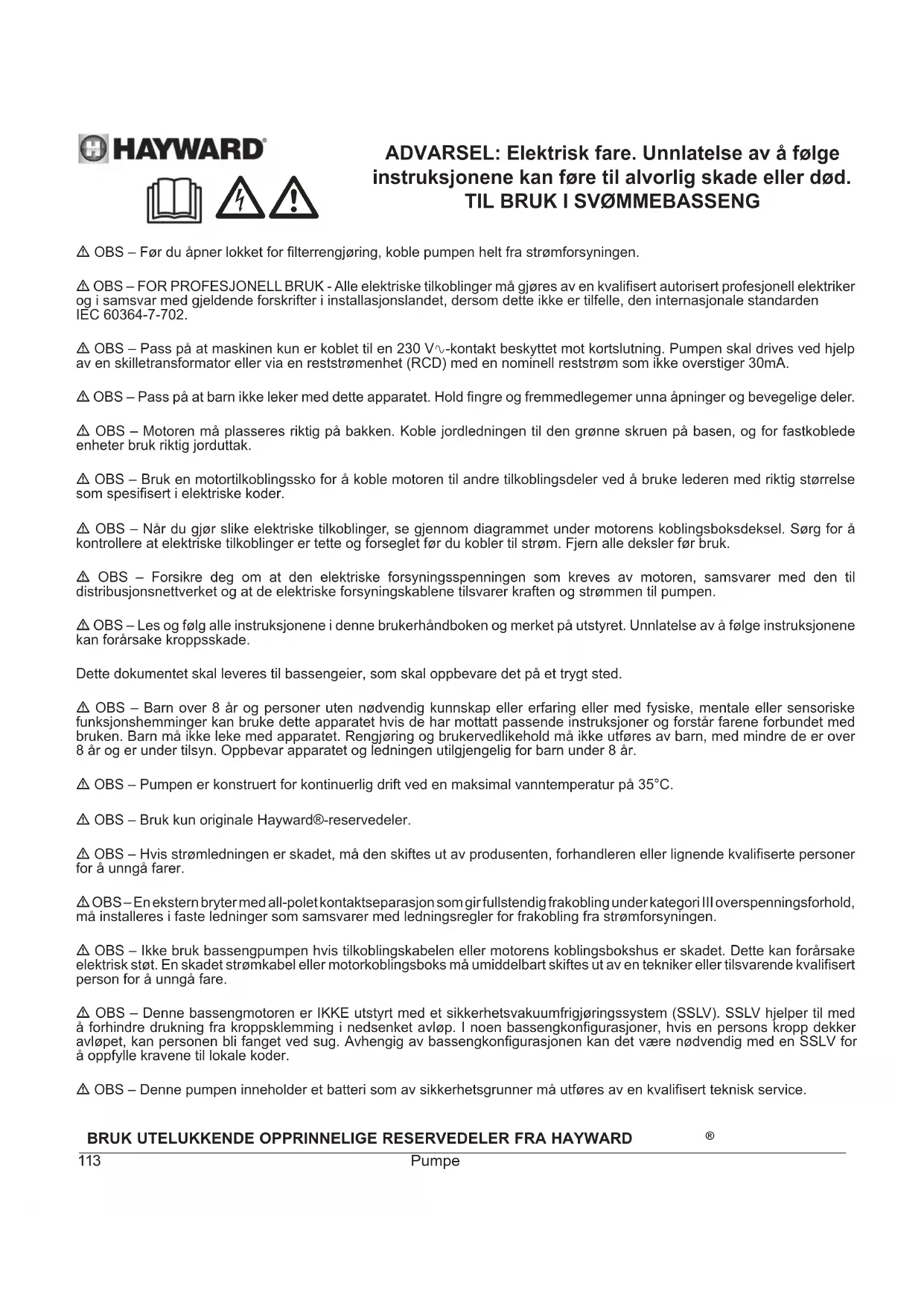

ADVARSEL: Elektrisk fare. Unnlatelse av å følge instruksjonene kan føre til alvorlig skade eller død. TIL BRUK I SV∅MMEBASSENG

⚠ OBS – Før du åpner lokket for filterrengjøring, koble pumpen helt fra strømforsyningen.

OBS – FOR PROFESJONELL BRUK - Alle elektriske tilkoblinger må gjøres av en kvalifisert autorisert profesjonell elektriker og i samsvar med gjeldende forskrifter i installasjonslandet, dersom dette ikke er tilfelle, den internasjonale standarden IEC 60364-7-702.

OBS – Pass på at maskinen kun er koblet til en 230 V\~-kontakt beskyttet mot kortslutning. Pumpen skal drives ved hjelp av en skilletransformator eller via en reststrømenhet (RCD) med en nominell reststrøm som ikke overstiger 30mA.

OBS – Pass på at barn ikke leker med dette apparatet. Hold fingre og fremmedlegemer unna åpninger og bevegelige deler.

OBS – Motoren må plasseres riktig på bakken. Koble jordledningen til den grønne skruen på basen, og for fastkoblede enheter bruk riktig jorduttak.

⚠ OBS – Bruk en motortilkoblingssko for å koble motoren til andre tilkoblingsdeler ved å bruke lederen med riktig størrelse som spesifisert i elektriske koder.

OBS – Når du gjør slike elektriske tilkoblinger, se gjennom diagrammet under motorens koblingsboksdeksel. Sørg for å kontrollere at elektriske tilkoblinger er tette og forseglet før du kobler til strøm. Fjern alle deksler før bruk.

OBS – Forsikre deg om at den elektriske forsyningsspenningen som kreves av motoren, samsvarer med den til distribusjonsnettverket og at de elektriske forsyningskablene tilsvarer kraften og strømmen til pumpen.

⚠ OBS – Les og følg alle instruksjonene i denne brukerhåndboken og merket på utstyret. Unnlatelse av å følge instruksjonene kan forårsake kroppsskade.

Dette dokumentet skal leveres til bassengeier, som skal oppbevare det på et trygt sted.

OBS – Barn over 8 år og personer uten nødvendig kunnskap eller erfaring eller med fysiske, mentale eller sensoriske funksjonshemminger kan bruke dette apparatet hvis de har mottatt passende instruksjoner og forstår farene forbundet med bruken. Barn må ikke leke med apparatet. Rengjøring og brukervedlikehold må ikke utføres av barn, med mindre de er over 8 år og er under tilsyn. Oppbevar apparatet og ledningen utilgjengelig for barn under 8 år.

⚠ OBS – Hvis strømledningen er skadet, må den skiftes ut av produsenten, forhandleren eller lignende kvalifiserte personer for å unngå farer.

OBS – En ekstern bryter med all-polet kontaktseparasjon som gir fullstendig frakobling under kategori III overspenningsforhold, må installeres i faste ledninger som samsvarer med ledningsregler for frakobling fra strømforsyningen.

OBS – Ikke bruk bassengpumpen hvis tilkoblingskabelen eller motorens koblingsbokshus er skadet. Dette kan forårsake elektrisk støt. En skadet strømkabel eller motorkoblingsboks må umiddelbart skiftes ut av en tekniker eller tilsvarende kvalifisert person for å unngå fare.

OBS – Denne bassengmotoren er IKKE utstyrt med et sikkerhetsvakuumfrigjøringssystem (SSLV). SSLV hjelper til med å forhindre drukning fra kroppsklemming i nedsenket avløp. I noen bassengkonfigurasjoner, hvis en persons kropp dekker avløpet, kan personen bli fanget ved sug. Avhengig av bassengkonfigurasjonen kan det være nødvendig med en SSLV for å oppfylle kravene til lokale koder.

⚠ OBS – Denne pumpen inneholder et batteri som av sikkerhetsgrunner må utføres av en kvalifisert teknisk service.

BRUK UTELUKKENDE OPPRINNELIGE RESERVEDELER FRA HAYWARD

®

GENERELT

Gratulerer, du har nettopp kjøpt en Hayward-pumpe med variabel hastighet.

Hayward®-pumpene med variabel hastighet® har en motor med permanent magnet med elektronisk AC-bryter av siste generasjon. Denne motoren styres av en mikroprosessor som er forbundet med en frekvensvariator for følgende karakteristikker:

• Visning av rotasjonshastigheten på kontrollskjermen
  • 3 forhåndsdefinerte rotasjonshastigheter fra fabrikk (knappene V1, V2, V3), hastigheter som kan reguleres av brukeren
• Systematisk aktivering ved hver oppstart, justerbar hastighet og aktiveringstid
• Skimmer-funksjon, skumming av vannoverflaten
  • Programmerbar Timer-funksjon
• Visning av øyeblikkelig, forbrukt styrke
• Visning av totalt og delvis energiforbruk
  • Visning av pumpens driftstid
• Svakt støynivå
  • Konstruksjonsstandard TEFC IP55

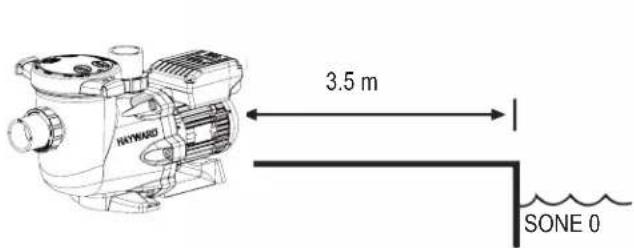

Installer pumpen på god avstand fra bassenget for å redusere mest mulig koblingslinjen mellom sugingen og pumpen slik at du reduserer unyttige og overdrevne trykktap i det hydrauliske systemet.

Det er imidlertid påbudt å overholde sikkerhetsavstanden i samsvar med gjeldende installasjonsnorm (minst 3.5 meter fra bassenget). Installere og bruke produktet ved en høyde mindre enn 2000m.

Installer pumpen på et luftet, tørt rom. Forutse fritt rom på 0,5 m rundt pumpen. Motoren krever at luften sirkulerer fritt rundt pumpen slik at den luftes naturlig. Sjekk regelmessig at verken gjenstander, blader eller noe annet tilstopper motorens kjølesystem.

Pumpen må installeres slik at den utvendige frakoblingsbryteren som er innebygd i den fastsittende boksen, er synlig og lett tilgiengelig. Bryteren må være nær pumpen.

Pumpen skal installeres permanent på en sokkel av betong med skruer på ∅ 8 mm som er tilpasset betongen og skrus på stedene der det er laget hull. Stoppskiver skal installeres for å hindre at montasjeskruene løsner med tiden. Hvis pumpen skal monterers på et tregulv, må man bruke treskruer med sekskanthode på ∅ 8 mm som er egnet for tre, samt bremseskiver som er beregnet på å hindre at de løsner med tiden.

Installer pumpen på avstand slik at kontrollboksen ikke utsettes for sterk vannsprut.

Hayward®-pumpenes lydtrykk er under 70 dBA.

Nødvendige tiltak:

• Koble pumpen til jordingen: La aldri pumpen gå uten at den er forsvarlig jordet.
• Koble pumpen til en kabel av typen H07RN-F 3G1,5mm ^2 .
• Bruk en 30 mA-differensialbeskyttelse som skal beskytte personer mot elektriske støt forårsaket av et eventuelt brudd på utstyrets elektriske isolasjon.
• Bruk en beskyttelse mot kortslutninger (kaliberet defineres ut fra verdien på motorens merkeplate).
• Bruk en enhet for frakobling fra nettstrømmen som har en avstand for åpning av samtlige poler som sørger for komplett bryting i henhold til kategori III for overspenningsvern.

OBS: Vent 5 minutter etter å ha koblet pumpen helt fra nettstrømmen før du griper inn på motoren eller koblingsboksen: Fare for elektrisk sjokk som kan medføre livsfare.

De elektriske motorene i våre pumper er utstyrt med en termisk beskyttelse. Denne beskyttelsen reagerer ved overlast eller unormal oppvarming av motorspolingen. Denne beskyttelsen reaktiveres automatisk når spolingens temperatur synker.

Hvis regelverket påbyr det og uansett hva slags motor som brukes må du i tillegg til innretningene nevnt ovenfor installere en magnetisk-termisk beskyttelse som må kalibreres i henhold til angivelsene på motorens merkeplate.

Tabellen på side 169 angir de forskjellige karakteristikkene til motoren som våre pumper er utstyrt med.

BRUK UTELUKKENDE OPPRINNELIGE RESERVEDELER FRA HAYWARD

®

Elektrisk tilkobling: Pass på at tilførselsspenningen som trengs for produktet, svarer til spenningen i distribusjonsnettet og at strømledningens diameter og lengde er tilpasset til pumpens effekt og strømstyrke.

Alle pumpens elektriske tilkoblinger og eventuelt skifte av strømledning må utføres av en av kvalifisert fagperson for å unngå enhver fare.

Ved elektriske koblinger må du alltid respektere merkingen under koblingsklemmene.

Sjekk at de elektriske koblingene er trukket til og tette før strømmen slås på.

Pass på at kabelen føres gjennom åpningen og ferritten. Pakkboksen sørger for tetthet rundt kabelen, og ferritten filtrerer elektromagnetiske forstyrrelser.

Den eventuelle forhåndskablingen som enkelte av våre pumper er utstyrt med, skal fjernes när pumpen kobles definitivt til strømtilførselen. Dette forhåndsutstyret brukes kun for tester på fabrikken under produksjonsfasene.

INSTALLASJON

Installer bassengpumpen slik at trykktapet reduseres mest mulig, samtidig som påkrevd avstand overholdes, dvs. minst 3,5 meter mellom pumpen og bassenget som angitt i installasjonsnormen. Sugeledningen skal installeres med en svak stigning opp mot pumpeaksen. Pass på at koblingene er godt tiltrukket og at de er tette. Unngå imidlertid å sperre slanger og rør på overdreven måte. Når det gjelder plast, skal tettheten kun utføres med teflon. Sugeslangen skal ha en diameter som er større enn eller lik utløpsslangens. Unngå steder uten ventilasjon og våte steder. Motoren krever at kjøleluften sirkulerer fritt. Installer pumpen på avstand slik at kontrollboksen ikke utsettes for sterk vannsprut.

VIKTIG: Sjekk rotasjonsretningen før motoren kobles til definitivt.

INSTRUKSJONER FOR START OG INNSUGING: Fyll forfilterets legeme med vann opp til sugeslangens nivå. La aldri pumpen gå uten vann, da det trengs vann for å kjøle og smøre den mekaniske ventilen. Åpne alle ventilene til suge- og utløpsledningene samt filterets innretning for lufttømming dersom denne finnes. (All luft i sugeledningene må være tömt ut). Start enheten og gi litt tid til innsuging. Fem minutter er ikke for mye for å få pumpen til å suge (denne innsugingen avhenger av sugehøyden og sugeslangens lengde). Hvis pumpen ikke starter eller ikke suger, må du sjekke avsnittet om feilsøking.

BRUK AV BETJENINGSBOKSEN

1. PRESENTASJON

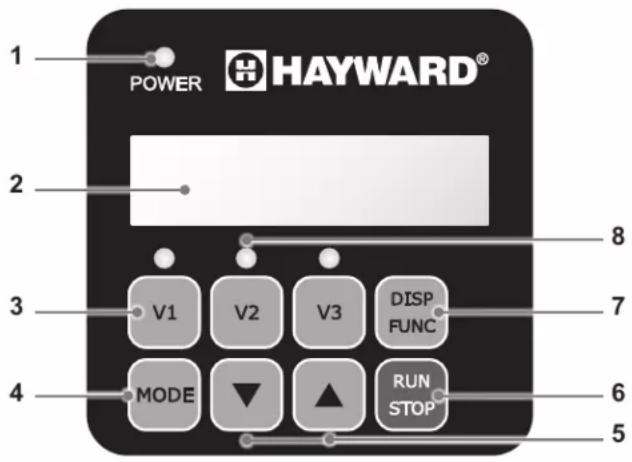

Hayward®pumpen med variabel hastighet styres med en betjeningsboks som gjør det mulig å se driftsparametrene, stille inn disse og programmere Timer-modus.

1	LED-lampe for spenningstilførsel
2	LCD visningsskjerm
3	Hastighetsvalg
4	Skifte mellom Manuell modus / Timer-modus
5	Innstillingsknapper opp / ned
6	Start- / Stopp-knapp
7	Knapp for visning av parametre
8	LED-lamper for valgt hastighet

1 POWER HAYWARD® 2 3 V1 V2 V3 DISP FUNC 4 MODE ▼ ▲ RUN STOP 5 6 7 8

Pumpen leveres med PARAMETRE SOM STANDARD (fabrikkinnstillinger):

Aktiveringstid (s)	Aktiveringshastighet (rpm)	V1 (rpm)	V2 (rpm)	V3 (rpm)	Skimmer-varighet (min)	Skimmer-syklus (t)	Skimmer-hastighet (rpm)
240 3000	1500 2400 3000 15 1	2800

rpm: Rotasjoner Pr. Minutt

BRUK UTELUKKENDE OPPRINNELIGE RESERVEDELER FRA HAYWARD

®

2. PUMPENS DRIFTSMODI

2.1 Manuell modus

I Manuell modus starter eller stanser brukeren pumpen manuelt i forhold til bruken av svømmebassenget.

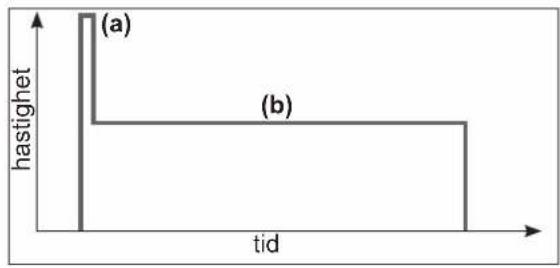

- Når pumpen startes, settes det i gang en aktiveringsfase (til). Denne fasen kan stilles inn (hastighet og tid, § 4.2). Aktiveringen kan avbrytes under oppstarten (§ 3.2) eller deaktiveres med innstillingene.
- Deretter stabiliserer pumpens hastighet seg på en konstant verdi (b) (som standard stabilisering ved hastighet V2). Denne hastigheten kan velges og stilles inn av brukeren (§ 3.3).
- Etter en oppstart/gjenoppstart, vil pumpen stabilisere seg på den sist lagrede hastigheten.

2.2 Skimmer

Skimmer-funksjonen gjør det mulig å skumme vannoverflaten, spesielt for å unngå opphoping og stagnering av skitt og urenheter på svømmebassengets overflate.

• Denne funksjonen er automatisk pumpen fungerer ved en høyere hastighet (c) over en tid, og i henhold til syklus som begge kan stilles inn.
• Etter denne hastighetsøkningen, vil pumpen gå tilbake den normale hastigheten igjen, enten den er i Manuell modus eller Timer-modus.
• Skimmer-funksjonen kan deaktiveres (se innstillinger § 4.3).

2.3 Timer-modus

I Timer-modus er pumpens drift automatisert 24 timer i døgnet. Det er brukeren som må programmere de ulike hastighetssekvensene (d). De skal velges i forhold til installasjonen (oppvarmingsmodus, energiøkonomisering, etc...) og de tidspunktene som svømmebassenget er i bruk.

• Dersom Skimmer-funksjonen er aktivert, opptrer den samtidig med disse sekvensene.
• Pumpen kan stanses (settes på pause) i Timer-modus. Ved gjenoppstart vil hastigheten være den samme som for den pågående Timer-sekvensen.
• For å programmere Timer-modus, se § 4.5.

Skifte av modus utføres ved å trykke på knappen M508 vist under:

Manuell modus Timer-modus

Visning av hastighet uten prefiks

Den lysende LEDen angir den valgte hastigheten (V2 som standard)

Visning av hastighet med prefiks "t"

LEDene er slukket

BRUK UTELUKKENDE OPPRINNELIGE RESERVEDELER FRA HAYWARD

®

2.5 Kobling av eksterne digitale innganger

⚠ OBS: Hvis du skal foreta noe vedlikeholdsarbeid på pumpen, må du først koble den fra strømmen, og vente i 5 minutter.

Filtreringspumpen er utstyrt med en 5-ledningskabel på 3 meter, som brukes for å koble til 4 digitalinnganger eller potensialfrie kontakter (Av/På).

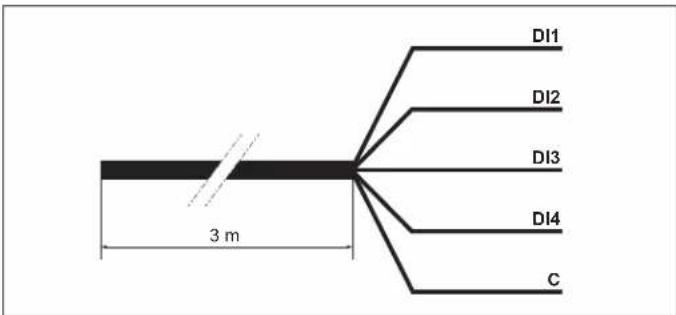

Eksempel på bruk av digitale innganger

• Justere hastighet eller mengde som trenges for optimal drift av eksternt utstyr, som for eksempel en varmepumpe, et rullende sikkerhetstrekk, en rengjøringsrobot, osv.
• Installere et ekstra brukergrensesnitt som tilleggsutstyr. Ved hjelp av disse digitalinngangene kan du Run/Stop en funksjon på 3 meters avstand, og velge de 3 hastighetene (V1-V2-V3).

Fordeling av ledningene
DI1 Brun Hastighet	V1
DI2 Grønn Hastighet	V2
DI3 Hvit Hastighet	V3
DI4 Rød Run/Stop
C Svart Felles

3 m DI1 DI2 DI3 DI4 C

Merk:

• Hvis digitalinngangene kun brukes delvis, må du isolere de ledningene som ikke brukes.
• Hvis digitalinngangene ikke brukes, må du sette inn pluggen (A) i stedet for 5-ledningskabelen (se figur nedenfor).

Drift med digitale innganger

Digitalinngangene kan brukes i Manuell modus eller i Timer-modus.De har da høyeste prioritetsnivå: de er MASTER fremfor alle funksjoner som er i bruk.Kun Run/Stop og DISP/FUNC knappene er fortsatt aktive.
Når en digitalinngang er i bruk, vil LED-lampen som tilsvarer valgt hastighet blinke raskt (DI1 = V1, DI2 = V2 eller DI3 = V3).

For å kunne foreta en handling via digitalinngangene, må DI4-inngangen stenges.	[2xH3] DI4 Run/Stop Stengt
Hvis flere digitalinnganger er koblet til samtidig, vil handlingene utføres én av gangen, i henhold til følgende prioritetstabell:		DI1 = V1 DI2 = V2 DI3 = V3
	DI1 = V1 V1	V2 V3
	DI2 = V2 V2	V2 V3
	DI3 = V3 V3	V2 V3

Merk: Når handlingen som er knyttet til digitalinngangen er ferdig (åpen kontakt), vil filtreringspumpen gå over til den normale driftsmodusen som var på gang.

Hvis den digitale inngangen DI4 er åpen, vil filtreringspumpen ikke starte, og det vil stå dSTOP på pumpens display.
• Steng DI4-inngangen.
• Trykk eventuelt på RUN/STOP for å starte filtreringspumpen.

BRUK UTELUKKENDE OPPRINNELIGE RESERVEDELER FRA HAYWARD

®

3. BRUK

3.1 Spenning på

"Power"-lampen lyser; skjermen utfører en LCD-test, og viser deretter programvare-versjonen

3.2 Aktiveringsfase

Etter å ha slått på pumpens spenningstilførsel, starter aktiveringsfasen automatisk (idem etter gjenoppstart av pumpen).

Automatisk start av aktiveringsfasen:• Hastigheten økes opp til 3000 rpm og hvor den opprettholdes i 240 s (standardverdier)	Pr 3000
Slutt på aktiveringsfasen:• Som standard stabiliserer hastigheten seg på V2 eller på den sist lagrede hastigheten.• Den tilsvarende LEDen lyser (Manuell modus)		→ 2400
For å vise gjenstående aktiveringstid:• Trykk på DISP/FUNC• Den gjenstående tiden vises i s
For å gå ut før aktiveringstiden er ferdig:• Trykk på RUN/STOP• Som standard stabiliserer hastigheten seg på V2 eller på den sist lagrede hastigheten.

3.3 I Manuell modus: valg, innstilling og lagring av en hastighet

For å velge en hastighet:• Trykk på en av hastighetsknappene• Verdien som standard vises (i rpm)• Den tilsvarende LEDen lyser		→	1500
For å stille inn en ny hastighetsverdi:• Trykk på innstillingsknappene opp / ned• LEDen blinker: innstilling pågår• Still inn ønsket verdi (fra 600 til 3000 rpm)		→	1640
For å lagre den nye hastighetsverdien:• Trykk på hastighetsknappen i 3 sekunder• LEDen lyser fast når hastigheten er lagret		→	1640

Merk: Vannmengden som pumpens hastighet genererer må være tilpasset kapasiteten til installasjonen (filter, rørsystemer...). Dersom du er i tvil, ta kontakt med en profesjonell.

3.4 Stopp / gjenoppstart av pumpen

For å stoppe pumpen:• Trykk på RUN/STOP• Pumpen stopper, LEDen for hastighet lyser fortsatt• I Manuell modus viser skjermen "StoP" fast. I Timer-modus, blinker "StoP" på skjermen.		→	560
			560
For å starte pumpen igjen:• Trykk på RUN/STOP• Pumpen starter i aktiveringsfase (§ 3.2)• Hastigheten stabiliserer seg:på den sist lagrede verdien i Manuell modus, og på den samme hastigheten som for den pågående Timer-sekvensen i Timer-modus		→	1640
		→	t2400

BRUK UTELUKKENDE OPPRINNELIGE RESERVEDELER FRA HAYWARD

®

4. INNSTILLINGER

Merk: For å få tilgang til innstillingene, må pumpen få spenningstilførsel og være i Manuell modus (§ 2.4), enten stanset eller i drift utenom aktiveringsfasen.

Dersom det ikke blir trykket på noen knapper i løpet av 2 minutter, vil visningen gå tilbake til normal visning (hastighet eller StoP), og innstillingene vil ikke bli lagret.

4.1 Innstilling av klokken

- Trykk på DISP/FUNC i 3 sek. De 3 LEDene blinker. - Skjermen viser "ConF", og deretter "hr"

- Trykk på DISP/FUNC, skjermen viser det interne urets klokkeslett (hh-min)

- Trykk på innstillingsknappene opp / ned for å stille inn timer / minutter.

15-38 15-40

- Trykk på RUN/STOP for å gå ut og lagre. Visningen angir den aktuelle hastigheten eller StoP.

Merk: Innstillingen av det interne uret er viktig dersom pumpen fungerer i Timer-modus.

Innstillingen forblir lagret när spenningstilførselen til pumpen slås av.

4.2 Innstilling av aktivering

- Trykk på DISP/FUNC i 3 sek. De 3 LEDene blinker og skjermen viser "ConF".

- Trykk på DISP/FUNC n ganger for å få frem skjermen "Pr 240" aktiveringstid som standard (s).

- Trykk på innstillingsknappene opp / ned for å vise ønsket tid (fra 0 til 300 sek).

- Trykk på DISP/FUNC: Skjermen viser "o3000" aktiveringshastighet som standard (rpm).

- Trykk på innstillingsknappene opp / ned for å vise ønsket verdi (maks. 3000 rpm)

- Trykk på RUN/STOP for å gå ut og lagre. Visningen angir den aktuelle hastigheten eller StoP.

Merk: Dersom aktiveringstiden er på null, angir visningen "ProFF": Aktiveringen er deaktivert.

BRUK UTELUKKENDE OPPRINNELIGE RESERVEDELER FRA HAYWARD

®

4.3 Innstilling av Skimmer-funksjonen

Se presentasjon av denne funksjonen i § 2.2.

• Trykk på DISP/FUNC i 3 sek. De 3 LEDene blinker og skjermen viser "ConF".		→
• Trykk på DISP/FUNC n ganger for å få frem skjermen "SFO.15": Aktiveringsvarighet for Skimmer-funksjonen som standard (i minutter).		→
• Trykk på innstillingsknappene opp / ned for å vise ønsket varighet (fra 0 til 30 min.)		→
• Trykk på DISP/FUNC: skjermen viser "St 1h": Skimmer-syklusens varighet som standard		→
• Trykk på innstillingsknappene for å stille Skimmer-syklusen inn på 1 t, 2 t eller 3 t		→
• Trykk på DISP/FUNC: skjermen viser "S2800": Skimmer-hastighet som standard (rpm)		→
• Trykk på innstillingsknappene opp / ned for å vise ønsket hastighet (fra 600 til 3000 rpm)		→
• Trykk på RUN/STOP for å gå ut og lagre. Visningen angir den aktuelle hastigheten eller StoP.		→		Stop
Merk: For å deaktivere Skimmer, still inn varigheten på null – Visningen angir "SfoFF"		→		SF000

4.4 Gjeninitialisering av parametrene

For å gjenopprette standardparametrene, og slette innstillingene i Timer-modus, gå frem på følgende måte:

• Trykk på DISP/FUNC i 3 sek. De 3 LEDene blinker og skjermen viser "ConF".		→
• Trykk på DISP/FUNC n ganger for å få frem meldingen "Init" på skjermen.		→
• Trykk på innstillingsknappen "opp" i 3 sek. Visningen angir "donE" når reinitialiseringen er utført.		→

Husk: standardparametre og innstillingsområder

	Aktivering Has		ighetsknapp Skimmer-funksjon Timer-funksjon
	Pr o_ _ _		V1 V2	V3		SF S	S _ _	E0	E1 _ E5
Enhet	s	rpm	rpm	rpm	rpm	min	t	rpm	tt-min	rpm	tt-min	rpm
Som standard	240	3000	1500	2400	3000	15	1	2800	06-00	2400	oFF	0
Mini	0 (oFF)	600	600	600	600	0 (oFF)	1 ...	600	00-00	—	00-00	0/ 600
Maxi	300	3000	3000	3000	3000	30	... 3	3000	24-00	—	24-00	3000

BRUK UTELUKKENDE OPPRINNELIGE RESERVEDELER FRA HAYWARD

®

4.5 Programmering av Timer-modus

Betjeningsboksen gjør det mulig å programmere flere sekvenser (se § 2.3) eller Timer-sekvensene t0 til t5, som ikke nødvendigvis bør følge en kronologisk rekkefølge.

Grafikken ved siden av er gitt som eksempel.

• Sjekk at det interne uret er riktig stilt.

• Trykk på DISP/FUNC i 3 sek. De 3 LEDene blinker og skjermen viser "ConF".
• Trykk på DISP/FUNC n ganger for å få frem visningen "t0".
• Trykk på DISO/FUNC, skjermen viser "06-00": verdi for t0 som standard
• Trykk på innstillingsknappenefor å fastsette ønsket t0 (00-00, 06-00, 12-00 eller 18-00)
• Trykk på DISP/FUNC: skjermen viser "t1oFF"
• For å aktivere denne Timeren (eksempel), trykk på knappen "opp". Skjermen viser "t1 on"
• Trykk på DISP/FUNC: skjermen viser "00-00"
• Trykk på innstillingsknappene ned / opp for å stille inn ønsket klokkeslett (tt-mm)
• Trykk på DISP/FUNC: skjermen viser "0-00"
• Trykk på innstillingsknappene for å vise ønsket hastighet (fra 600 til 3000 rpm eller null)
• For å gå videre til neste Timer, trykk på DISP/FUNC: skjermen viser "t2oFF". I eksempelet forblir denne Timeren deaktivert.
• Trykk på DISP/FUNC for å gå til neste Timer og gjenta innstillingstrinnene (aktivering, Timer-klokkeslett og hastighet).			etc ...
• Trykk på RUN/STOP for å gå ut og lagre. Visningen angir den aktuelle hastigheten eller StoP.

etc ...

BRUK UTELUKKENDE OPPRINNELIGE RESERVEDELER FRA HAYWARD

®

5. VISUALISERING AV PARAMETRENE

Merk: Pumpen må få spenningstilførsel, være i gang utenfor aktiveringsfase, eller stanset.

For å vise parametrene, trykk på tasten DISP/FUNC.

Dersom det ikke blir trykket på en tast i løpet av 15 sek., går skjermen over til normal visning igjen (aktuell hastighet eller Stop).

• Trykk på DISP/FUNC: skjermen viser "hr". Trykk igjen: visning av internt klokkeslett
• Trykk på DISP/FUNC: skjermen viser "t0". Trykk igjen: visning av klokkeslettet for t0 (hastigheten til t0 er satt til 2400 rpm)
• Trykk på DISP/FUNC: skjermen viser "t1". Trykk igjen: visning av klokkeslettet for denne Timer-sekvensen (tt-mm)
• Trykk på DISP/FUNC:visning av hastigheten for denne Timer-sekvensen (i rpm)
• Trykk på DISP/FUNC etc. : visning av følgende Timer-sekvenser, klokkeslett og hastighet opp til Timer "t5"Merk: De deaktiverte Timer-sekvensene vises ikke				etc ...
• Trykk på DISP/FUNC: visning "P - - - - " Forbrukt styrke (i W, verdi ved +/-10%)Merk: P = 0 W når pumpen er stanset
• Trykk på DISP/FUNC: visning "h - - - - " Pumpens timetellerMerk: En telleromdreining representerer 9999 timer
• Trykk på DISP/FUNC: visning "- - - - - " Totalt energiforbruk (i kWh)Merk: En telleromdreining representerer 99999 kWh
• Trykk på DISP/FUNC: visning "- - - - - " Delvis energiforbruk (i kWh), siden siste nullstilling
• For å nullstille den delvise energitelleren:Trykk på en av knappene opp / ned i 3 sek.Meldingen "CLEAR" angir at telleren er nullstilt;
• Trykk på DISP/FUNC: Visning "SF On" eller "SFOFF" for aktivert / deaktivert Skimmer
• Trykk på DISP/FUNC: Visning "t - - "Styrkemodulens temperatur (i °C)		[YHBG]		4
• Trykk på DISP/FUNC for å gå tilbake til normal visning (aktuell hastighet eller Stop)						1640

BRUK UTELUKKENDE OPPRINNELIGE RESERVEDELER FRA HAYWARD

®

VEDLIKEHOLD

1. Koble pumpen helt fra nettstrømmen før du åpner lokket og rengjør forfilteret. Rengjør forfilterkurven regelmessig. Ikke slå på kurven for å rengjøre den. Sjekk pakningen på forfilterets lokk, og skift den ut om nødvendig.
2. Motorens akse er montert på selvsmørende rullelagre som ikke trenger senere smøring.
3. Hold motoren ren og tørr og pass på at det ikke finnes noen hindringer i lufteåpningene.
4. Den mekaniske ventilen kan ha en lekkasje og må da skiftes ut.
5. Med unntak for rengjøring av bassenget er det absolutt påkrevd at en godkjent Hayward®-representant eller en annen kvalifisert person utfører alle reparasjons- og vedlikeholdsoperasjoner.

Nedenstående sliddele på pumpen skal vedligeholdes i henhold til deres forventede levetid:

Ansat levetid for sliddele:

1. Tøm pumpen ved å fjerne alle tømmeproppene. Oppbevar disse i forfilterets kurv.

2. Koble fra pumpen, fjern slangekoblingene og oppbevar hele enheten på et tørt, godt luftet sted, eller ta i det minste følgende forholdsregel: Koble fra pumpen, fjern de fire festeboltene som fester pumpelegemet til motorens holder og oppbevar enheten på et tørt og godt luftet sted. Beskytt så pumpe- og forfilterlegemene ved å dekke dem til.

MERK: Før du setter pumpen i gang må du rengjøre alle de indre delene. Fjern støv, kalk osv.

MULIGE FEIL OG L∅SNINGER

1. Kontroller de elektriske koblingene, bryterne eller releene, samt kortslutningene eller sikringene.
2. Sjekk manuelt at motoren roterer fritt.
3. Sjekk at rotasjonshastighetene V1, V2 og V3 ikke er programmert på 0 omdr./min. Er dette tilfellet, tilbakestill fabrikkparameterne (se § 4.4).
4. Dersom skjermen viser en av de følgende feilkodene, ta kontakt med installatøren din:

Err01

Underspenning på kontinuerlig linje

Err 10

Internt strømtilførselsproblem

Err02

Overspenning på kontinuerlig linje

Err20

Mislykkede startforsøk

Err04

Overoppvarming av styrkemodul

Err64

Overoppheting av motor

Err97

Mangeartet problem

Err07

Overintensitet

Err98

Kommunikasjonsproblem

dStop

Se side 118

B) Motoren stanser, kontroller

1. Kabler, koblinger, releer osv.
2. Spenningsfall på motoren (som ofte forårsakes av svake kabler).
3. Det skal ikke forekomme fasthekting eller overlast (ved avlesning av absorbert strømstyrke).

MERK: Pumpens motor er utstyrt med en termisk beskyttelse som ved overlast automatisk bryter kretsen og hindrer skade på motoren. Dette skjer ved unormale driftsforhold som må kontrolleres og korrigeres. Motoren starter igjen uten inngrep så snart de normale driftsforholdene er gjenopprettet.

C) "OLOAD" vises på displayet (problem med overlading eller overheting)

1. Kontroller at motorakselen dreier fritt
2. Sjekk at det ikke finnes smuss som hindrer turbinen i å rotere fritt
3. Kontroller at motoren er riktig ventilert
4. Løs problemet, og trykk på På/av-knappen

BRUK UTELUKKENDE OPPRINNELIGE RESERVEDELER FRA HAYWARD

®

1. Kontroller at forfilterets legeme er godt fylt med vann, at dekselets pakning er ren og riktig plassert og at det ikke er mulig å slippe inn luft. Trekk etter behov til dekselets sperreskruer.
2. Sørg for at alle suge- og utløpsventilene er åpne og ikke tilstoppet og at bassengets sugeåpninger er helt neddykket.
3. Sjekk at pumpen suger ved å frigjøre sugingen så nær pumpen som mulig:

a) hvis pumpen ikke suger tross tilstrekkelig påfylling av innsugingsvann

1. Trekk til boltene og ekstrautstyret for slanger på innsugingssiden.
2. Sjekk spenningen for å sikre at pumpen dreier med riktig hasitghet.
3. Åpne pumpen og kontroller at ingenting stopper til på innsiden,
4. Still inn tilstrekkelig høy aktiveringshastighet
5. Rengjør filteret og prøv på nytt
6. Skift ut den mekaniske ventilen.
   b) Prøv aktivering i resirkuleringsmodus. Hvis pumpen suger normalt, må du sjekke sugeledningen og forfilteret som kan være tilstoppet eller medføre luftinntak.

F) Støy fra pumpen, sjekk

1. Hvis ingen inngående eller innsugende luft medfører stumpe knitringer i pumpen.
2. Hvis det ikke inntrer kavitasjon på grunn av utilstrekkelig diameter eller begrensning av sugeledningen. I tillegg kan en ledning som er overdimensjonert ved utløpet, føre til slik kavitasjon. Bruk riktige slanger eller tøm ledningene om nødvendig.
3. Hvis det ikke skjer vibrasjon grunnet feil montasje.
4. Hvis det ikke finnes noen fremmedlegemer i pumpelegemet.
5. Hvis motorens rullelagre ikke hektes fast på grunn av for stort spill, rust eller overheting i lengre tid.

Husk: Standardparametre og indstillingsområder

	Spædning Hastighedsknapper Skimmerfunktion Timerfunktion
	Pr o---		V1 V2	V3		5F	5t	5---	t0		t1_ t5
Enhed	sek.	omdr./min.	omdr./min.	omdr./min.	omdr./min.	min.	t	omdr./min.	tt-min	omdr./min.	tt-min	omdr./min.
Som standard	240	3000	1500	2400	3000	15	1	2800	06-00	2400	oFF	0
Mini	0 (oFF)	600	600	600	600	0 (oFF)	1 ...	600	00-00	—	00-00	0/ 600
Maxi	300	3000	3000	3000	3000	30	... 3	3000	24-00	—	24-00	3000

BRUG UDELUKKENDE ORIGINALE HAYWARD

® RESERVEDELE

Slitedeler på pumpen nevnt nedenfor bør vedlikeholdes i henhold til deres estimerte levetid:

Ansatt levetid for slitsdeler:

Saft mekanisk tetning 2 år eller 10.000 timer.

Motorlagersett 2 år eller 10.000 timer.

Set med pakning (sil, huset, skot, avløp) 2 år eller 25.000 timer.

Kapasittor 2 år eller 10.000 timer.

VINTERKLARG∅RING

Alle HAYWARD ^® -produkter dekkes med hensyn til fabrikasjonsfeil eller materialfeil i en periode på 3 år fra innkjøpsdatoen. Ved krav i henhold til garantien må det legges ved kjøpebevis som angir innkjøpsdato. Det anbefales derfor å ta vare på fakturaen.

HAYWARD ^® garanti er begrenset til reparasjon eller utskiftning, etter HAYWARD ^® bedømmelse, av defekte produkter, dersom disse er blitt brukt på normal måle i samsvar med retningslinjene i vejledningene, forutsatt at produktene ikke er blitt endret på noen måte og utelukkende er blitt brukt sammen med deler og komponenter fra HAYWARD ^® . Garantien dekker ikke skader forårsaket av frost eller kjemikaler. Alle andre kostnader (transport, arbeidstid osv.) er utelukket fra garantien.

HAYWARD ^® kan ikke holdes ansvarlig for direkte eller indirekte skader som skyldes feil installasjon, tilkobling eller bruk av produktet.

Vennligst ta kontakt med din forhandler med sikte på å gjøre gjeldende et krav i henhold til garantien eller be om reparasjon eller utskiftning av en artikkel.

Vi aksepterer ingen retur til fabrikken uten at vi først har gitt skriftlig samtykke.

Slitedeler dekkes ikke av garantien.

TAKUUEHDOT JA RAJOITUKSET EUROOPAN UNIONIN MAILLE

Bestemmelse om avfall av elektrisk og elektronisk utstyr fra fagfolk. I henhold til direktiv 2012/19/EU om behandling av brukt elektrisk og elektronisk utstyr må denne pumpen leveres inn til et separat innsamlingssted. ==> Ta kontakt med din distributør for mer informasjon. Riktig håndtering av elektrisk og elektronisk utstyr bidrar til å forhindre skade på miljøet og skade på menneskers helse.

I henhold til Europaparlaments- og rådsdirektiv 2006/66/EF av 6. september 2006 og med avfallet som elektrisk og elektronisk utstyr genererer, indikerer symbolet som følger med denne håndboken at batteriet som er innebygd i pumpen, må kasseres separat. Når batteriet når slutten av levetiden, må det tas ut og leveres inn til et eget innsamlingspunkt.

FI - YMPÄRISTÖTIETOA:

NO - Beskriver trinnene i prosedyren med å fjerne batteriene fra motoren med variabel hastighet for resirkuleringsformål.

•TRINN 1: Koble fra strømmen til pumpen

•TRINN 2: Fjern brukergrensesnittlokket

Skru ut de fire skruene i hjørnene. Fjern deretter lokket forsiktig. En ledning er koblet til mellom kretskortet for brukergrensesnitt og kretskortet for effektfaktorkorrigering.

Bruk et verktøy (lite skrujern eller lignende) og stikk det inn i hullet som indikeres i kortet til dette formål og skyv forsiktig batteriet ut av posisjon.

FI - VAIHE4: POISTA AKKU

NO - Nå kan du plukke opp batteriet med fingrene og plassere det på riktig sted for resirkulering.
