Produkttype	Avfukter
Merke	Master
Modell	DHP 20
Vekt	21 kg
Strømforsyning	220-240 V, 50 Hz
Strømforbruk	395 W
Avfuktingskapasitet	16 L/24h (ved 30 °C, 80% RF)
Luftstrøm	375 m³/t
Driftstemperaturområde	+5 °C til +32 °C
Relativ fuktighet under drift	30 % til 90 %
Kjølemiddel	R-1234yf (0,27 kg)
Integrert pumpe	Ja, maks. løftehøyde 6 m
Filter	Skumfilter, vaskbart
Automatisk avriming	Ja
Fuktighetsinnstilling	Roterende hygrostat, automatisk stopp/start
Lysindikatorer	Grønn (drift), Gul (avriming), Rød (feil)
Medfølgende tilbehør	Avløpsslange, filter, bruksanvisning
Tiltenkt bruk	Innendørs, byggeplasser, garasjer, lager
Sikkerhetsstandarder	CE, EN 60335-1, EN 60335-2-40
Vedlikehold	Regelmessig rengjøring av filter, fordamper og oppsamlingstank
Garanti	Standard (se vilkår)

Ofte stilte spørsmål - DHP 20 Master

Hvordan stiller jeg inn ønsket fuktighetsnivå?

Vri den roterende hygrostaten til ønsket fuktighetsnivå. Apparatet stopper automatisk når mål-fuktigheten er nådd og starter igjen hvis den øker. Bruk et hygrometer for å kontrollere luftfuktigheten.

Hva betyr den gule lysindikatoren på kontrollpanelet?

Den gule indikatoren viser at apparatet er i automatisk avrimingsmodus. Dette skjer når temperaturene er lave for å unngå ising på fordamperen. Apparatet fortsetter å fungere normalt etter avriming.

Hva gjør jeg hvis den røde indikatoren lyser?

Den røde indikatoren indikerer en feil. Apparatet stopper. Kontroller først om avløpspumpen er tett eller om avløpsslangen er klemt. Rengjør pumpen og slangen. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan rengjør jeg luftfilteret?

Koble fra apparatet. Fjern filterholderen. Hvis filteret er av skum, vask det i lunkent vann med et mildt rengjøringsmiddel. La det tørke helt før du setter det tilbake. Bytt det ut hvis det er skadet. Regelmessig rengjøring forbedrer ytelsen.

Hvordan tømmer jeg kondensvannet?

Kondensvannet pumpes automatisk ut via avløpsslangen. Sørg for at slangen er riktig tilkoblet og ført til et avløp eller en beholder. Ved flytting, sett bryteren på [II] for å manuelt pumpe ut gjenværende kondens.

Kan jeg bruke avfukteren i et lite rom?

Ja, men sørg for at rommet har et gulvareal på minst 4 m² og at luften kan sirkulere fritt. Ikke plasser apparatet for nær veggene (minst 1 m foran luftutløpet).

Hva er maksimal avfuktingskapasitet?

Kapasiteten er 16 liter per 24 timer under forhold med 30 °C og 80 % relativ fuktighet. Ytelsen kan variere avhengig av temperatur og luftfuktighet.

Hvordan transporterer jeg apparatet trygt?

Før du flytter apparatet, pump ut kondensvannet, koble fra slangen og støpselet. Bruk teleskophåndtaket og transporthjulene. For tunge apparater, be om hjelp. Pass på at apparatet står oppreist og ikke velter.

Kan jeg stable flere avfuktere?

Ja, du kan stable opptil to apparater oppå hverandre under drift eller lagring. For å gjøre dette, fjern håndtaket på det nedre apparatet og sett det øvre apparatet inn i de forberedte utsparingene.

Hvor finner jeg reservedeler?

Reservedeler fås hos din forhandler eller direkte fra produsenten DANTHERM. Originaldeler anbefales. For bestillinger, se bruksanvisningen eller kontakt kundeservice.

BRUKSANVISNING DHP 20 Master

Fig. 1: Forside og bagside

1 Betjeningsfelt 2 Udsparing til stabling oven på hin-
	anden
3 Transporthjul 4 Fod
5 Tilførselsluftgitter med filterholder 6 Håndgreb
7 Driftstimetæller 8 Kabeloprul
9 Luftåbning 10 Bæregreb

Taste/indikator Beskrivelse

7 Transport og Installation

Transport

Sørg for, at tung last transporteres af to personer eller med egnet løftegrej

Fremgangsmåde

8 Drift og betjening

Før tænding

Hus og filter rengøres

Reservedele og kundeservice

FORSIGTIG! Fare fra forbrugsstoffer

13 EF-overensstemmelseserklæring

1 Produktvarianter 121
2 Produktoversikt....122
3 Oversikt kontrollpanel 123
4 Om denne bruksanvisningen.... 124
5 Produktbeskrivelse 124
6 Sikkerhet 125
7 Transport og montering 126
8 Drift og betjening 127
9 Vedlikehold og stell 128
10 Feilretting.... 129
11 Reparasjon.... 130
12 Driftsstans, oppbevaring og avfallsbehandling.... 130
13 EU-samsvarserklæring.... 131

1 Produktvarianter

Ulike produktvarianter er beskrevet i denne bruksanvisningen. Funksjonene og betjeningen er nesten identiske. Du kan finne ut hvilken variant det gjelder på typeskiltet. Nærmere informasjon finner du i Tekniske data/Technical Data.

Variant Hovedkjennetegn

DHP 20 Uttrekkbart håndtak, bærehåndtak, 2 transporthjul

2 Produktoversikt

Fig. 1: Sett forfra og sett bakfra

1 Kontrollpanel 2 Utsparing for stabling oppå		hverandre
3 Transporthjul 4 Stativ
5 Tilluftsgitter med filterholder 6 Håndtak
7 Driftstimeteller 8 Kabeloppvikling
9 Luftutslipp 10 Håndtak

Knapp/indikator Beskrivelse

3 Oversikt kontrollpanel

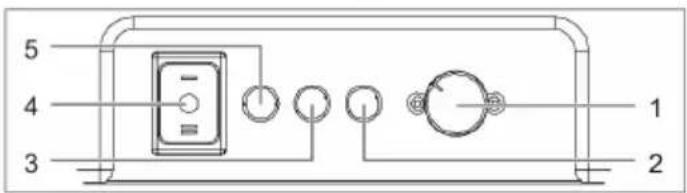

Fig. 2: Kontrollpanel

1 Funksjonsbryter hygrostat 2 Rød feillampe
3 Gul indikatorlampe 4 Apparatbryter
5 Grønn driftslampe

Knapp/indikator Beskrivelse
Apparatbryter Slå apparatet på/av:■ Posisjon [I]: Kontinuerlig drift av apparatet■ Posisjon [II]: Starte pumpen og pumpe ut kondensatet
Indikatorlamper Driftsstatus for apparatet:■ Grønn: Apparatet går■ Gul: Tining■ Rød: Feil, drift stoppet
Funksjonsbryter hygrostat	Stille inn ønsket luftfuktighet. Apparatet slår seg av når denne luftfuktigheten er nådd. ∅ker luftfuktigheten, kobles apparatet automatisk inn igjen.

4 Om denne bruksanvisningen

Denne bruksanvisningen gjør det mulig for operatøren å arbeide trygt med luftavfukteren (heretter kalt apparatet).

Denne bruksanvisningen må ikke reproduseres, kopieres eller distribueres uten skriftlig samtykke fra Dantherm S.p.A. (heretter kalt produsenten).

LES DETTE! Les bruksanvisningen nøye før bruk. Ta vare på bruksanvisningen.

Sikkerhetsinstruksjoner anvendt

FARE! Advarsel om en umiddelbar fare for personen

Denne sikkerhetsinstruksen advarer om en umiddelbar farlig situasjon som kan føre til alvorlige personskader eller død.

ADVARSEL! Advarsel om en mulig fare for personen.

Denne sikkerhetsinstruksen advarer om en eventuell farlig situasjon som kan føre til alvorlige personskader eller død.

FORSIKTIG! Advarsel om en mulig fare for personen.

Denne sikkerhetsinstruksen advarer om en eventuell farlig situasjon som kan føre til lette til middels alvorlige personskader.

MERK! Advarsel om en mulig materiell skade.

Denne sikkerhetsinstruksen advarer om en maskinskade.

Produsentens kontaktdata

Se baksiden.

5 Produktbeskrivelse

Kondensatvannet som oppstår, samles i en kondensatbeholder og kan pumpes inn i et oppsamlingskar eller avløp via en intern pumpe og avløpsslangen. Apparatet er utstyrt med automatisk avriming.

Leveringsomfang

■ Luftavfukter
Avløpsslange
■ Filtermatte
■ Instruksjonsbok

Valgfritt tilbehør

■ Art.nr. 1306539 avluftadapter for 1 slange (100 mm)
■ Art.nr. 1306553 avluftadapter for 3 slanger (3 x 50 mm)

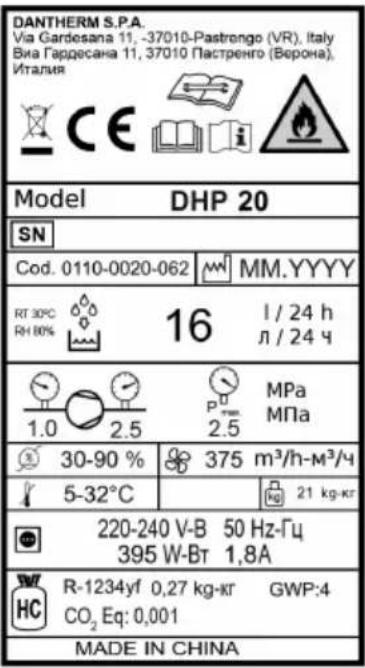

Typeskilt

Apparatet tjener utelukkende til kommersiell bruk for avfukting av luft ved atmosfærisk trykk i lukkede rom innendørs.

Forskriftsmessig bruk omfatter også å overholde driftsvilkårene (se Driftsvilkår).

Enhver annen bruk, eller bruk utover dette, er å anse som ikke forskriftsmessig. Ikke forskriftsmessig bruk fører til at alle garantikrav bortfaller.

Luftavfukteren skal ikke brukes av personer med fysiske, sensoriske eller psykiske funksjonsnedsettelser eller av barn.

Alle brukere må ha lest og forstått denne bruksanvisningen.

Forutsigbar feilbruk

Apparatet skal ikke brukes:

■ i ikke lukkede rom eller utendørs
■ i rom med potensielt eksplosive eller aggressive atmosfærer
■ i rom med ozonbehandlet luft, høye løsemiddelkonsentrasjoner eller høye nivåer av støv
■ hvis de foreskrevne minimumsavstandene ikke overholdes

6 Sikkerhet

■ Kun opplærte operatører har lov til å arbeide på apparatet.
■ Det er ikke tillatt å foreta konstruksjonsmessige forandringer på apparatet.
■ Kun tilstrekkelig kvalifisert personell har lov til å utføre vedlikeholdsarbeid på apparatet. Apparatet må være slått av og støpselet trukket ut.

ADVARSEL! Kjølemidler utgjør fare for eksplosjon, brannskader og forgiftning

Apparatet drives med et luktfritt og brennbart kjølemiddel. Ved feilbetjening kan kjølemidlet føre til eksplosjon, brann, forgiftning og personskader. Kjølemiddelkretsen står under trykk.

Bruk apparatet kun i rom med et areal større enn 4 m².
Ikke stikk hull på eller brenn apparatet.
Ikke bruk noen gjenstander for å fremskynde avrimingsprosessen.
Alt arbeid på kjølemiddelkretsen skal kun utføres av produsenten eller kvalifisert personell som er autorisert av denne.
Unngå kontakt med kjølemiddel.
Følg gjeldende sikkerhetsregler ved håndtering av kjølemidler.

ADVARSEL! Elektrisk støt fra elektrisk spenning

Arbeid på strømførende komponenter eller vann på strømførende komponenter kan forårsake livstruende elektriske støt.

Kun kvalifiserte elektrikere har lov til å arbeide på elektrisk utstyr.
- Unngå kontakt mellom vann og strømførende komponenter.
Før hver endring av plassering må du slå av apparatet, trekke ut støpselet og tømme/pumpe ut av kondensbeholderen.

ADVARSEL! Smittefare

Kondensatet kan være forurenset med sykdomsfremkallende stoffer.

Drikk aldri kondensatet.
Pump ut kondensatet regelmessig. Unngå å la kondensatet ligge i oppsamlingskaret eller avløpsslangen over lengre tid.

Bruksvilkår

Apparatet er beregnet for mobil eller stasjonær bruk innendørs, på byggeplasser, i garasjer og lagerrom. Apparatet fungerer effektivt:

■ i temperaturområdet fra +5 °C til +32 °C og i fuktighetsområdet fra 40 % til 100 % relativ luftfuktighet. Romtemperaturer mellom 20 °C og 27 °C er ideelle forhold
■ i lukkede rom med minst mulig luftskifte
■ dersom apparatet er satt opp så sentralt som mulig i rommet
■ den avgitte, tørre luften ledes mot det våte området i rommet

Ikke bruk apparatet i følgende miljøer:

■ Med en eksplosiv atmosfære som inneholder olje, svovel eller salt.
■ Med høy konsentrasjon av løsemidler eller støv.

7 Transport og montering

Transport

ADVARSEL! Fare for personskade ved velting

Transporter apparatet oppreist og sikre det mot å velte eller skli.
Plasser apparatet på en flat og solid overflate.

Bruk håndtaket og transporthjulene for å flytte apparatet.
Transporter tung last med to personer eller egnet løfteutstyr.

Framgangsmåte

1. Før transport må du sørge for at kondensbeholderen er pumpet ut og tom.

2. Før transport må du sørge for at avløpsslangen er fjernet fra apparatet og at strømledningen er koblet fra.

3. Transporter apparatet til bruksstedet.

4. Transporter tunge apparater med to personer eller løftehjelpemidler.
5. Sett på bremsene på transporthjulene for å sikre apparatet.

LES DETTE! Luften må sirkulere fritt. Ikke dekk til luftåpningene. Frirommet foran luftutløpet og luftfilteret må være minst 1 m.

Utpakking

1. Ta apparatet ut av esken og plasser den på gulvet.
2. Kontroller at leveransen er komplett. Meld omgående fra til din forhandler dersom leveransen oppviser transportskader eller ikke er komplett.

Juster håndtaket

1. Løsne håndtakssperren og trekk håndtaket i ønsket høyde.

Koble til avløpsslangen

MERK! Utilstrekkelig apparatytelse

Ikke knekk avløpsslangen.
Ikke plasser noen gjenstander på slangen.

Framgangsmåte

1. Fest hurtigkoblingen til avløpsslangen til tilkoblingsstussen på baksiden av apparatet.
2. Før avløpsslangen vekk fra apparatet inn i et avløp eller inn i et tilstrekkelig stort oppsamlingskar (maksimal høydeforskjell: 6 m).

Stable apparater

Maksimalt to apparater kan stables oppå hverandre for drift eller lagring.

1. Løsne håndtaket på apparatet som skal være nederst, og skyv håndtaket helt inn.
2. Stable det ene apparatet oppå det andre. Plasser det øvre apparatet i fordypningene i det nedre apparatet.

Elektrisk tilkobling

1. Sørg for at nettspenningen samsvarer med spesifikasjonen i Tekniske data/Technical Data.
2. Sørg for at stikkontakten og strømforsyningen er tilstrekkelig beskyttet (se Tekniske data/Technical Data).
3. Sørg for at stikkontakten alltid er beskyttet av en jordfeilbryter, spesielt i fuktige rom og på byggeplasser.
4. Sørg for at stikkontakten som brukes, er jordet, og at den stemmer overens med støpselet til apparatet.
5. Stikk støpselet i stikkontakten.

8 Drift og betjening

Før du slår på

LES DETTE! La apparatet stå i sin endelige posisjon i ca. 15 minutter før igangkjøring, etter transport og etter lengre tids lagring.

Stille inn luftfuktigheten, slå på apparatet og kontinuerlig drift

1. Still inn hygrostatens funksjonsbryter på ønsket målfuktighet.
2. Sett apparatbryteren til posisjon [I].

→ Den grønne indikatorlampen viser at kompressoren er i drift.

Kontinuerlig drift starter og apparatet går helt til innstilt målfuktighet er nådd eller automatisk avriming starter (den gule indikatorlampen viser avrimingsmodus). Kondensatet pumpes automatisk ut i kontinuerlig drift.

Så snart den innstilte målfuktigheten er nädd, slås apparatet av. Driftsberedskap opprettholdes. Hvis målfuktigheten overskrides, starter apparatet på nytt.

Pumpe ut kondensatet (når du endrer apparatets plassering)

1. Sett apparatbryteren på posisjon [II].

→ Kondensatpumpen transporterer kondensatet gjennom avløpsslangen inn i avløpet/ oppsamlingskaret.

1. Så snart det ikke transporteres kondensat, stiller du apparatbryteren omgående på posisjon [0] for å forhindre at pumpen tørrkjøres.

Slå av apparatet

1. Sett apparatbryteren til posisjon [0].

⇒ Apparatbryteren slukker og apparatet slås av.

LES DETTE! Hvis apparatet skal stanses for lengre tid, er det viktig å pumpe ut kondensatet før apparatet slås av.

9 Vedlikehold og stell

ADVARSEL! Helseskade ved innånding av miljøgifter

Avhengig av hvor den brukes, kan komponentene i apparatet være forurenset med mugg eller andre miljøgifter.
Rengjør apparatet og filteret kun med trykkluft i åpne omgivelser.
Bruk vernebriller og åndedrettsvern ved rengjøring.

MERK! Materielle skader

Rengjøringsmidler kan skade overflater. Bruk kun milde vaskemidler.
- Bruk kun godkjente originale reservedeler.

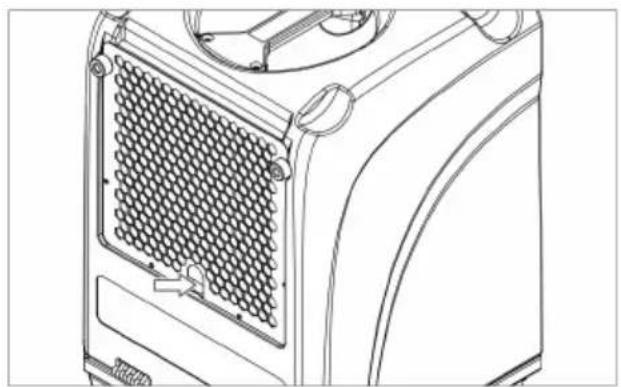

Rengjør huset og filteret

Rengjøringsintervallene for apparatet avhenger av bruksvilkårene. Kontroller og rengjør derfor apparatet regelmessig.

Hvis apparatet brukes til byggeplasstørking, skal apparatet kontrolleres og rengjøres etter hver bruk, og luftfilteret må skiftes minst en gang i uken.

1. Slå av apparatet med apparatbryteren.
2. Trekk ut støpselet.
3. Rengjør huset med en fuktig, lofri klut og et mildt rengjøringsmiddel. Du kan gjenopprette den opprinnelige glansen med polish.
4. Ta ut filterholderen med det forsenkede grepet.

1. Ta ut det skitne filteret.
   Hvis et skumfilter er installert: Rengjør filteret grundig med et mildt rengjøringsmiddel og vann. La filteret tørke.
2. Kontroller tømmestussen og den tilkoblede avløpsslangen for skader. Skift ut skadde komponenter.
3. Plasser det nye eller rengjorte filteret i filterholderen.
4. Monter filterholderen sammen med filteret som levert på fabrikken.

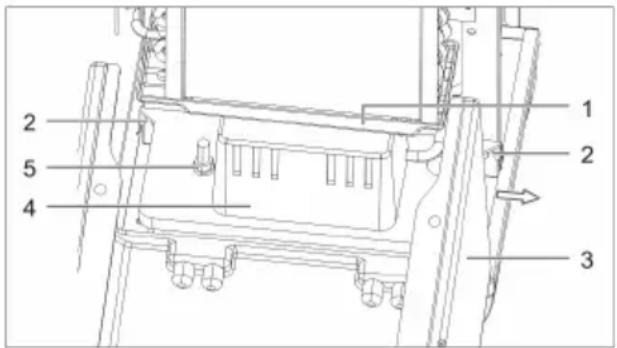

Rengjør fordamperen

√ Fordamperen er avrimet og tørr.

1. Slå av apparatet med apparatbryteren og trekk ut støpselet.
2. Vipp av huset og legg det ned på gulvet.
3. Rengjør begge sider av kjøleslangene med direkte trykkluft.

Ved fettete forurensninger må kjøleslangene våtrengjøres. Da går man fram slik:

1. Rengjør kondensskålen under kjøleslangene og avløpsslangen.
2. Spray kjølespiralene med en sprayflaske med mildt vaskemiddel og vann.
3. La de rengjorte komponentene tørke.
4. Monter alle deksler som ved levering fra fabrikken.

Avhengig av hvordan apparatet brukes, kan det dannes avleiringer i pumpesumpen. For rengjøring, gå fram som følger:

1. Slå av apparatet med apparatbryteren og trekk ut støpselet.
2. Vipp av huset og legg det ned på gulvet.

Fig. 3: Demontere kondensatbeholderen

1 Kondensatskål	2 Festeskruer kondensatpu mpe
3 Hus 4 Kondensatpu	mpe

10 Feilretting

ADVARSEL! Forgiftning fra kjølemiddel, brannskader, knusing eller elektrisk støt under feilretting

Feilretting eller reparasjonsarbeid må kun utføres av autorisert personell eller produsenten.
- Ved funksjonsfeil må du slå av apparatet og sikre det mot å slås på igjen.

5 Feste kondensatpumpe

1. Trekk kondensatslangen ut av kondensatpumpen.

2. Løsne de to festeskruene på kondensatpumpen og trekk denne ut på siden av apparatet. Tilkoblingskabelen forblir på apparatet, den er tilstrekkelig lang.

3. Rengjør kondensatpumpen med en fuktig klut og mildt rengjøringsmiddel.

4. Skyv kondensatpumpen tilbake på plass. Fest kondensatpumpen og skyv kondensatslangen inn i kondensatpumpen.

Reservedeler og kundeservice

Hvis du har spørsmål om apparatet eller ved bestilling av reservedeler kan du ta kontakt med din forhandler eller direkte med produsenten.

La varme komponenter avkjøles før du starter arbeidet.

Feil under drift

Kontroller følgende punkter i tilfelle feil. Ved behov tar du kontakt med produsentens serviceavdeling.

Feil Mulige årsaker Utbedring
Ingen funksjon i kontinuerlig drift og i utpumpingsmodus (ingen lys er på)	Ingen eller feil strømforsyning	Sjekk strømledningen og strømtilkoblingen

Feil Mulige årsaker Utbedring
Apparatbryteren er slått på (kontinuerlig drift) og apparatet starter ikke (ingen indikatorlampe lyser)	Overtrykksvernet er slått av på grunn av høye omgivelsestemperaturer	Vent til apparatet slår seg på igjen (ca. 5-15 min)
Ikke kondensat til tross for at viften går	Fuktigheten eller temperaturen i rommet er for lav	Sjekk inneklimaverdiene med et termo-hygrometer
	Filteret er tilstoppet Kontroller og rengjør filteret
	Defekt kjølesystem (foreligger når fordamperen ikke blir kald)	Henvend deg til produsenten
Apparatet lager lyder og vibrerer, kondensat slipper ut	Apparatet er ikke vannrett og oppreist	Kontroller driftsforholdene, spesielt monteringsstedet
Apparatet blir varmt, støyende og avfukter dårlig	Nedsatt luftsirkulasjon; fungerer kun når huset er lukket	Sørg for at luften kan sirkulere fritt; rengjør fordamperen og filteret
Vann lekker fra apparatet Lekkasje i kondensatsystemet		Test kondensatpumpen med vann og lokaliser lekkasjen
Den røde indikatorlampen lyser på kontrollpanelet	Pumpen leverer ikke vann	Kontroller kondensatpumpen og avløpsslangen for smuss og/eller blokkeringer

Tab. 1: Feiltabell

11 Reparasjon

I løpet av garantifristen for apparatet skal reparasjoner utelukkende utføres av personale som er autorisert av produsenten.

Når den lovfestede garantitiden er omme, kan brukeren, i den grad han/hun har tilstrekkelig fagkunnskap, utføre reparasjoner. Produsenten overtar intet garantiansvar for disse reparasjonene.

Har du spørsmål om reparasjoner, kan du henvende deg til forhandleren din eller til produsentens serviceavdeling.

12 Driftsstans, oppbevaring og avfallsbehandling

Driftsstans

1. Pump ut kondensatet.
2. Slå av apparatet med apparatbryteren og trekk ut støpselet.
3. Rengjør apparatet (se Vedlikehold og pleie).

4. Koble fra alle innkommende og utgående linjer (avløp, strømforsyning).

5. Pakk inn apparat slik at det er beskyttet mot fuktighet og støv.

Oppbevaring

FORSIKTIG! Fare for personskade ved velting

Maksimalt to apparater kan stables oppå hverandre.
Sikre apparater mot velting.

Framgangsmåte

Oppbevar apparatet ved 5 °C til +40 °C.

Kassering

FORSIKTIG! Fare fra driftsmaterialer

Skill materialer i henhold til type og resirkuler dem i henhold til lokale forskrifter.
For avhending av hjelpe- og driftsmaterialer, følg lokale forskrifter og informasjon i sikkerhetsdatabladene.

Ikke kasser apparatet i husholdningsavfallet; kasser det i henhold til lovbestemmelsene.

13 EU-samsvarserklæring

EF-samsvarserklæring i henhold til Lavspenningsdirektivet 2014/35/EU, vedlegg IV
Produsent: DANTHERM S.p.A Via	Gardesana 11 37010-	Pastrengo (VR),ITALIEN
Produkt: Luftavfukter Type: DHP 20
Det erklæres at produktet er i samsvar med de relevante bestemmelsene i følgende direktiver:■ 2014/35/EU lavspenningsdirektiv■ 2014/30/EU direktiv om elektromagnetisk kompatibilitet (EMC)■ 2011/65/EU direktiv om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr (RoHS)
Følgende harmoniserte standarder ble brukt:
EN 60335-1 EN 60335-2-40 EN 55014-1:2017 EN 55014-2:2015
Pastrengo, 2022		Stefano Verani — Member of the Board

XII. SV - BRUKSANVISNING

OBS! Otilräcklig enhetseffekt

VAR FÖRSIKTIG! Faror orsakade av drivmedel
