BRUKSANVISNING Jet 5000 Comfort AL-KO

8 Service og vedligeholdelse 111

1.2 Symboler og signalord

OBS! Indikerer en situation, som, his den ikke undgås, kan medføre tingsskade.

Vanding og overgydning
Ompumpnng og tomning af beholdere (f.eks. svommebassiner)
Pumpe vand op af bronde og regnvandstonder og cisterner.

1. Forbered et plant og fast opstillingssted.
2. Stil pumpen vandret og oversvommelsessikret.
   Pumpen skal vare beskyttet mod regn og direkte vandstraler.

LED-visingen FLOW CONTROL og LED-visingen ALARM blinker skiftevist.

6.1 Satta pa pumpen 117
6.2 Stanga av pumpen 117

7 LED-displayer 117

7.1 Normal drift 118
7.2 Specialage 118
7.3 Felmeddelande 118

6.2 Stanga av pumpen

2.1 Leveransens omfang 123
2.2 Produktoversikt (bilde A - D) 123
2.3 Funksjon 123
2.4 INOX. 123
2.5 Sikkerhets- og verneinnretninger..... 123
2.6 Tiltenktbruk 123
2.7 Mulig feil bruk. 123

Den tyske versjonen er den originale bruksanvisningen. Alle andre sprakutgaver er oversettelse av den originale bruksanvisningen.
- Oppbevar bruksanvisingen alltid sik at du kan slå opp i den nár du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen medijke bruksanvisingen.
Les og følg sikkerhets- og varselhenvisinngene i dette bruksanvisingen.

1.1 Symboler på tittelsiden

Symbol Betydning

Les grundig gjennom bruksanvis- ningen for oppstart. Dette er forutsetningen for sikkert arbeid og feilfri handtering.

Bruksanvisning

Ikke skad og kutt av nettkabelen for a unngå elektrisk støt.

1.2 Tegnforklaringer og signalord

FARE! Viser til en umiddelbart farlig situasjon som forer til ddd aller alvorlige personskaderhvis den ikke unngås.
ADVARSEL! Viser til en potensielt farlig situasjon som kan fore til død eller alvorlige persorskader hvis den ikke unngås.
FORSIKTIG! Viser til en potensielt farlig situason som kan fore tilindre aller moderate persorskader his den ikke unngås.

MERK Spesiell informasjon for bedre forstaelighet og handtering.

2 PRODUKTBESKRIVELSE

I donne bruksanvisingen blir ulike pumpemodeler beskrevet. Finn din modell ved hjelp av merkeskiltet.

2.1 Leveransens omfang

Pumpen leveres klar for drift med strømkabel og filtrørkkel.

Pumpen suger inn transportmediet direkte via innsugingshullene og transporterer det til pumpeutlopet. Den slas av og pa med START- / STOPP-knappen.

2.4 INOX

Pumper med betegnelsen "INOX" leveres i rustfritt stål. Konstruksjon og funksjon blir ikke berørt av dette.

2.5 Sikkerhets- og verneinnretninger

Termovern

Pumpen er utstyrt med termavern som slar av motoren hvis den overopphetes. Etter en avkjølingsperiode pa ca. 15 - 20 minutter, slar pumpen seg automatisk pa igjen.

2.6 Tiltenkt bruk

Pumpen er beregnet for privat bruk i hus og hage. Det mä kun brukes til det den er beregnet for iht. de tekniske spesifikasjonene.

Pumpen egner seg til a:

Vanning og stoping
Ompumping og utpumping av beholderene (f.eks. svommebassenger)
Ta ut vann fra brønner, regntønner og sister-ner.

Annen bruk eller bruk som går ut over dette, anses som ikke tiltenkt bruk.

2.7 Mulig feil bruk

FARE! Fare ved berøring av spenningsforende deler! En defekt hos pumpen eller forlengelseskabelen kan fore til alvorlige personskader!

Trekk stopslet ut av strømforsyningen umiddelbart.
Foreta tilkobling av apparatet via en jordfeilbryter med en nominell feilstrm < 30mA

ADVARSEL! Fare for personskader. Defekte sikkerhets- og beskyttesanordninger som er satt ut av kraft kan forarsake alvorlige skader.

Sorg for a fa reparert defekte sikkerhets- og beskyttelsesanordninger.
Aldri sett sikkerhets- og beskyttelsesanordninger ut av funksjon.

FORSIKTIG! Fare for personskader på grunn av varmt vann! Ved langvarig drift mot lukket trykksiden (>10min) kan vannet i pumpen blir svert varmt og fungere ukontrollert!

Koble pumpen fra strømnette og la pumpen og vannet avkjøles.
Kontroller vannstanden på sugesiden.
Kontroller tetthet på ledningene.
- Kontroller installasjonen av suge- og trykkled-ningen.
Sett pumpen i drift igjen først etter at alle feil er utbedret!

3.1 Generelle sikkerhetsanvisninger

Denne encheten kan brukes av personer med reduserte fysiske, sensoriske erler mentale evner erler mangel pa erfaring og kunnskap hvis de er overvaket ellr instruert i sikker bruk av encheten og forstar farene som folger av dette. Barn har icke lov til a leke med encheten.
Personer med meget sterke og kompliserte begrensninger kan ha behov som gär utover de anvisingene som her beskrives.
Pumper som ikke er merket som frostsikreskal ikke sta utendørs nr det er frost.
Ikke Ioft, transporter eller fest pumpen med tilkoblingskabelen. Bruk aldri nettkabelen for a trekke nettpluggen ut av stikkontakten.
Det er ikke tillatt á foreta endringer eller ombygginger på pumpen på egen.Hand. Reparasjoner má bare utføres av.Var kundeservice.

Pumpen ma ikke brukes.nr det befinner seg personer i bassenget eller hagedammen.
Husets nettspenning ma stemme overens med det som er angitt om nettspenningen i de tekniske spesifikasjonene, ikke bruk annen strømforsyning.
Pumpen mä kun drives pā en elektrisk innret- ning iht. DIN/VDE 0100, del 737, 738 og 702. For sikring mä det installeres en sikring pa 10 A og en feilstrømbryter med en nominell feilstrøm pa 10 / 30mA
Bruk kun forlengelseskabler som er beregnet for utendørs bruk - minimum tverrsnitt 1,5 mm². Kabeltromler skal alltid rulles helt av.
Skadde eller sprukne forlengelseskabler maybei.

1. Forbered et plant og stødig sted.
2. Sett pumpen vannrett og flomsikkert.
   Pumpen ma beskyttes mot regn og direkte vannstraler.

4.2 Koble til sugeledding

MERK Vi anbefaler Å installere fleksible ledninger på pumpeinntaket. Dermen'd kan ikke mekanisk trykk eller trekk utøves på pumpen.

1. Velg lengden på sugeledningen sik at pumpen/DDke kan gata. Sugeledningen ma alltid befinne seg minst 30 cm under vannflaten.

2. Koble til sugeledning. Sorg for tett tilkobling uten a skade gjengen.

3. Legg alltid sugeledningen stigende.

MERK Hvis suhehoyden er mer enn 4m ma det monteres en sugeslange med en diameter som er storre enn 1".Vi anbefaler a bruke ALKO suegarnityr med sugeslange, sugekurv og tilbakerstromningsstopp. Spor din forhandler.

4.3 Montere trykkledning

1. Skru koblingsnippelen (15) inn i pumpeutgangen (3) med den rundetetningsringen (16).
2. Skru vinkelnippelen (13) med tetning (14) pa koblingsnippelen (15) og skru vinkelnpelen i onsket retning.
3. Fest trykkledningen (12) på vinkelnippelen (13).
4. Apne alle lasene (ventiler, spyledyser, vannkran) i trykkledningen.

5 IGANGSETTING

5.1 Fyll pumpen

ADVARSEL! Fare for skader på apparatet! Tørrkjøring ødelegger pumpen!

Før haver igangkjording ma pumpen vare fylt med vann opp til overlopet sik at den kan suge inn umiddelbart.

MERK For a redusere innsugingstiden fylles sugeslangen med vann for paskruing.

1. Apne pafyllingsskruen med filternokkel.
2. Fyll på vann via pafyllingsskruen til pumpehuset er fullt.
3. Skru inn pafyllingsskruen.

6 BETJENING

6.1 Sla pa pumpen

1. Apne alle lasene (ventil, spyledyse, vannkran) i trykkledningen.
2. Sett nettstopslet til tilkoblingskabelen i stikkontakten.
3. Slå pa pumpen med av/pa-bryteren.

1. Slå av pumpen etter bruk med av/på-brytere n.
2. Lukk alle lásene i trykkledningen.

FORSIKTIG! Fare for persorskader pa grunn av varmt vann Ved langvarig drift mot lukket trykksiden (>10min) kan vannet i pumpen blur svert varmt og fungere ukontrollert!

Koble pumpen fra strømnette og la pumpen og vannet avkjøles.
Sett pumpen i drift igjen først etter at alle feil er utbedret!

Fare for personskade på grunn av varmt vann kan forekomme ved:

feil installasjon,
lukkettrykkside,
mangel pa vann i sugeledningen aller
defekt trykkbryter.

Fremgangsmåte

1. Koble pumpen fra strømnettet og la pumpen og vannet avkjoles.
2. Kontroller pumpen, installasjonen og vanni-vaet.
3. Sett pumpen i drift igjen først etter at alle feil er utbedret!

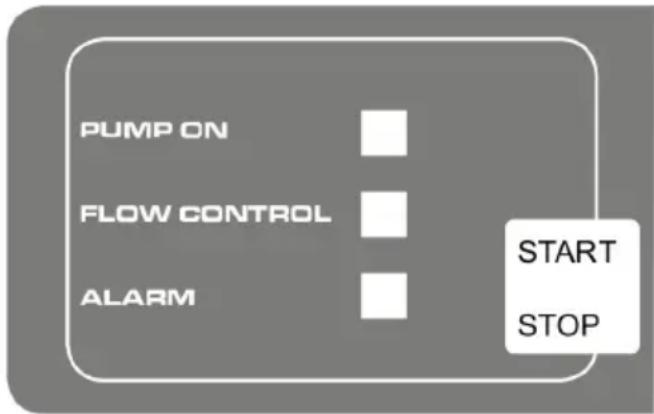

7 LED-INDIKATORER

7.1 Normal drift

Koblingsstatus LED-indikator Funksjon / Tiltak
Trykk på START-/ STOPP-knappen. Pumpen slår seg på og begynner Å suge.	LED-indikator PUMP ON lyser. LED-indikator FLOW CONTROL blinker.	Første igangkjøring: Suge- og trykkside tilkoblet, pumpe fylt med vann, vann på sugesiden. Pumpen blir koblet til nettet.
Pumpe i drift. LED-indikator	PUMP ON lyser.	Pumpe transporterer vann. Detkommen ut vann på trykksiden.
Trykk på START-/ STOPP-knappen. Pumpe slås av.	LED-indikatorer av.	Pumpe av.

7.2 Spesialmodus

For a bruke en hydrokontroll aller en fjernstyrk ekstern bryter ma pumpen starte automatisk, aktiver spezialmodusen.

Koblingsstatus LED-indikator Funksjon / Tiltak
Aktivere spezialmodus: Trykk og hold START/ STOPP-knappeninne i 10 sekunder ved innplug-ging av nettstøpslet.	Alle LED-indikato- rené blinker.	Nå starter pumpen umiddelbart. Modus opprettholdes selv om nettspenningen fjernes. Spesialmodus aktivær LED-indikator PUMP ON blinker under drift.
Deativere spezialmo- dus: Trykk og hold START/STOPP-knappeninne i 10 sekunder ved innplugging av nettstøps-let.	Alle LED-indikato- rené blinker.	Pumpen slås av umiddelbart. Slås på igjen ved Å trykke på START/STOPP-knappen

7.3 Feilmelding

Koblingsstatus LED-indikator Funksjon / Tiltak
Pumpe slås av via elektronikken (tørrkjøringsbe-skyttelse). Trykk på START/STOPP-knappen for Å tilbakerstille feilmel-dingen.	LED-indikator ALARM lyser.	Kontroller sueledningen, deretter tilbake til første igangkjøring til pumpen transporterer vann.Alarm tørrkjøring: Denne meldingen vises+när det ikke er blitt mål't noen gjennomstrømmen på 180 sekunder. Feilmeldingen tilbakerstilles ved Åtrykke på START/STOPP-knappen.
Ved første og andere om-start perpet feilmeldingen.	LED-indikering ALARM blinker.	Kontroller pumpen og tilbake til første igangkjøring til pumpen transporterer vann

Koblingsstatus LED-indikator Funksjon / Tiltak

Ved tredje omstart etter feilmeldingen.

LED-indicator FLOW CONTROL og LED-indicator ALARM blinker vekselis.

La pumpen avkjoles og kontroller den.

FARE! Fare for stromstøt! Ved arbeider på pumpen består det en fare for Å få et elektrisk støt.

Trekk ut nettstopslet for du utforer noe som helst arbeid i forbindelse med utbedring av feil.
Feil i det elektriske anlegget ma repareres av en kvalifisert elektriker.

8.1 Rengjore filteret

1. Skru av tappeskrue filterrom (10) hos tommeapningen, tom filterkammeret og steng tommeapningen igjen.
2. Skru av det gjennomsiktige filterlokkets filter (9) med hjelp av filternokkelen (18).
3. Ta filteret (20) ut av filterhuset og rengjor det under rennende vann.
4. Rengjør filterhuset og det gjennomsiktige filterlokket.
5. Før filteret monteres skal tetningene til filteret (19) og tettingen til huset (23) kontrolleres for skader, og ved behov byttes ut.
6. Monter filteret, skru pa det gjennomsiktige filterlokket og trekk til for hand med filternokkelen.

8.2 Rengjore tilbakeslagsventilen

1. Demonter filteret (se avsnittet "Rengjore filter").
2. Skru ut tilbakeslagsventilen (21) og rengjør under rennende vann.
3. Tettingen (25) fornyes ved behov.
4. Monter tilbakeslagsventil.
5. Monter filter.

8.3 Rengjør flottørlegemet

1. Skru ut trykkledning (3) med vinkelnippel (13) og forbindelsensnippel (15).

2. Skru ut innskruingsnippel (24) med tetning (25). Merk deg monteringsposisjonen til flottorlegemet (26). Trekk ut og rengjør flottorlegeme.

3. Monter flottorlegemet igjen - vær oppmerk-som pa monteringsposisjonen.

8.4 Spyle pumpen

Etter à ha transportert klorholdig vann fra svommebasseng aller væsker som etterlater seg rester, mA pumpen spyles med rent vann.

1. Spyl pumpen med rent vann.

8.5 Fjerne tilstopping

1. Koble pumpen fra strømnettet og sikre den mot at den slår seg pa igjen.
2. Fjern sugeledningen ved pumpeinngangen.
3. Koble trykkledningen til vannledningen.
4. La det renne vann gjennom pumpehuset til tilstoppingen Iser seg opp.
5. Kontroller om pumpen roterer fritt ved a sla den pa en kort stund.
6. Sett pumpen i drift igjen som beskrevet.

9 FEILSØKING

FARE! Fare for stromstøt! Ved arbeider pa pumpen bestar det en fare for a fæ et elektrisk støt.

Trekk ut nettstopslet for du utforer noe som helst arbeid i forbindelse med utbedring av feil.
Feil i det elektriske anlegget ma repareres av en kvalifisert elektriker.

Feil Mulig Årsak Hjelp
Motoren går ikke. Pumpehjulblokkert. Fjern smuss i innsugingsområdet.
	Termobryteren har koblet segut.	Vent til termobryteren slår på pumperpen igjen. Vær oppmerksom på maksimumstemperaturen til transportmediet. Sørg for at pumpen blir sjekket.
	Ingen nettspanning. Kontroller sikringer, sørg for atstrømforsyningen bli kontrollert avkvalifisert elektriker.
	Tørrkjøringsbeskyttelse aktivert	Kontroller sugesiden.
Pumpen går, men den trans-porterer ikke.	Vannivået er for lavt. Legg sugeslangen dypere.
	Luft i pumpehuset. Fyll pumpen.
	Pumpen saver luft. Kontroller atalle tilkoblinger og filter-lokket er tett.
	Blokkering på sugesiden. Forsiktig!Forbrenningsfare som følge av glo-varmtvann!Fjern smuss i innsugingsområdet.
	Trykkledning stengl. Forsiktig!Forbrenningsfare som følge av glo-varmtvann!Apne trykkledningen.
	Trykkslangen har en knekk. Strekk ut trykkslangen.
	Tørrkjøringsbeskyttelse akti-vert.	Kontroller sugesiden.
For liters transportmengde Trykkslangen har en knekk. Strekk ut trykkslangen.
	For liters slangediameter. Bruk en større trykkslange.
	Blokkering på sugesiden. Fjern smuss i innsugingsområdet.
	Transporthøyden er for stor. Vær oppmerksom på maks. trans-porthøyde, se tekniske spesifikasjo-nerl
	Sugehøyden er for stor. Kontroller suhehøyden, vær opp-merksom på maks. suhehøyde - se tekniske spesifikasjoner.

10 OPPBEVARING

1. Tøm suge- og trykkledningen.
2. Skru ut tappeskruen og la vannet renne ut av pumpen.
3. Skru inn tappeskruen igjen og lagre pumpe og tilbehør frostfritt.

MERK Ved fare for frost skal systemet tommes fullstendig og pumpen lagres pa et frostsikkert sted.

11 AVFALLSHÄNDTERING

Emballasje, maskin og tilbehør er laget av gjen-vinnbare materialer og skal deponeres tilsvarende.

12 KUNDESERVICE/SERVICE

Ved spørsmål om garanti, reparasjon eller reservedeler henvend deg til det nærmeste AL-KO-serviceverkstedet. Dette finner du på Internett på

folgende adresse:

www.alko-garden.com/service-contacts

Flere opplysninger om reservationder finner du pa: www.alko-garden.com/spareparts

13 INFORMASJON OM SAMSVARSERKLÄERINGEN

Herved erklærer vi med eneansvar at dette produktet, i/DDne utforelsen, er i samsvar med kravene i EU-direktivene, EU-sikkerhetsstandardene og de produitspesifikke standardene. Samsvarserklæringen er en del av bruksanvisningen, og er vedlagt maskinen.

14 GARANTI

Vi utbedrer eventuelle material-ller produksjonsfeil pa maskinen innenfor den lovmessige foreldesesfristen for mangelskrav ved at vi velger a foreta en reparasjon ellere levere et nytt produit. Foreldesesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjopt.

Vár garanti gjelder kun ved:

overholdelse av bruksanvisingen
Sakkyndig behandling
Bruk av originale reservedeler

Garantien gjelder ikke ved:

Egenutforte reparasjonsforsok
Egenutfarte tekniske endringer
Ikke tiltenkt bruk

Lakskader som skyldes normal slitasje
Slitasjedeler som pa reservationdelskortet er merket med xxxx (x) ramme

Garantitiden begynner Å lope med kjopet til den forste sluttbrukeren. Fakturadatoen er utslagsgivende. Ved garantikrav henvender du deg til din forhandler ell er til nærmeste autoriserte kundeservice med/DDne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjoper overfor selger forblir uberort gjennom delleklaeringen.
