Produkttype	Tilbehør til ryddesag (kuttehode)
Merke	Husqvarna
Modell	BCA850
Vekt (tilbehør)	3,7 kg
Totalvekt (med strømenhet 325iLK+)	5,3 kg
Strømforsyning	Batteri (kompatibelt med strømenhet 325iLK+)
Omdreiningstall for utgangsaksel	5 800 o/min
Kappediameter	255 mm
Kappetype	Gresskniv 255-4 (4 tenner) eller ugresshode
Kappedybde	255 mm (diameter)
Målt lydeffektnivå	95 dB(A)
Garantert lydeffektnivå	96 dB(A)
Ekvivalent lydtrykk (ugresshode)	82 dB(A)
Vibrasjonsnivå (kniv, venstre/høyre)	3,3 / 1,5 m/s²
Sikkerhet	Beskyttelse for kutteutstyr, sele, antisprettenhet, låsepinn
Vedlikehold	Daglig rengjøring, ukentlig kontroll, månedlig smøring av vinkelutveksling
Inkluderte tilbehør	Gresskniv, beskyttelse, sele, J-håndtak, 4 mm unbrakonøkkel
Reservedeler	Kniv, beskyttelse, kontramutter, støtteflens, drivskive
Reparerbarhet	Vanlig vedlikehold av bruker; kompliserte reparasjoner hos autorisert forhandler
Produsent	Husqvarna AB, Drottninggatan 2, SE-561 82 Huskvarna, Sverige

Ofte stilte spørsmål - BCA850 HUSQVARNA

Hvordan monterer jeg J-håndtaket på ryddesagen BCA850?

Fest J-håndtaket til ringhåndtaket med de 3 medfølgende skruene. Juster det til en behagelig posisjon, og stram deretter skruene. Pass på at ringhåndtaket ikke plasseres over klistremerket.

Er BCA850 kompatibel med alle Husqvarna-batterier?

Nei, dette tilbehøret er designet for bruk kun med strømenheten 325iLK+. Se i håndboken for å kontrollere kompatibiliteten.

Hva er de viktigste sikkerhetsinstruksjonene for bruk av BCA850?

Bruk alltid godkjent personlig verneutstyr: hjelm, hørselvern, vernebriller, hansker og sklisikre støvler. Hold en sikkerhetsavstand på minst 15 meter fra personer og dyr. Modifiser aldri produktet.

Hvordan monterer jeg gresskniven på BCA850-tilbehøret?

Sett låsepinnen i et hull på drivskiven for å blokkere akselen. Deretter legger du kniven, jordvernkoppen og støtteflensen på akselen. Forsikre deg om at skiven og flensen går riktig inn i midtbullet. Stram mutteren til et moment på 35-50 Nm.

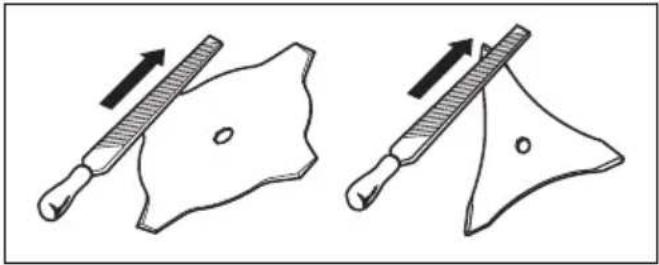

Hva er prosedyren for sliping av gresskniven?

Stopp motoren og fjern batteriet. Bruk hansker og en flat fil med enkel hakk. Slip alle kanter likt for å opprettholde balansen. Kast eventuelle skadde kniver (bøyd, sprukket).

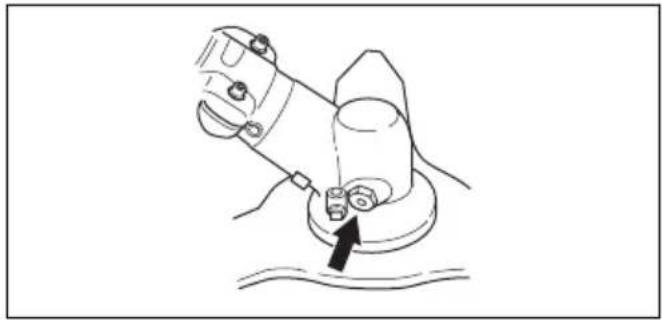

Hvordan vedlikeholder jeg vinkelutvekslingen på BCA850?

Kontroller at vinkelutvekslingen er fylt 3/4 med fett. Fyll om nødvendig på med spesialfett fra Husqvarna. Ikke endre fetttype. For reparasjoner, kontakt et autorisert verksted.

Hvorfor vibrerer produktet mitt unormalt?

Unormale vibrasjoner kan skyldes for lang kuttetråd, ubalansert kniv eller tilsmusset ugresshode. Stopp produktet, fjern batteriet, rengjør hodet og kontroller knivbalansen. Hvis problemet vedvarer, kontakt en reparatør.

Hva er den beste teknikken for rydding med gresskniven?

Bruk venstre side av kniven (sektor 8 til 12) og gjør en pendelbevegelse fra høyre til venstre. Vipp kniven litt mot venstre for å danne striper med klipt gress. Arbeid med full hastighet og hold en stabil stilling med føttene fra hverandre.

Hvordan transportere og oppbevare ryddesagen BCA850?

Bruk alltid medfølgende transportbeskyttelse. Oppbevar produktet på et låsbart sted, utilgjengelig for barn og uvedkommende. Fjern batteriet før oppbevaring eller transport.

Hvor finner jeg reservedeler til BCA850?

Reservedeler (kniv, beskyttelse, kontramutter osv.) er tilgjengelige hos autoriserte Husqvarna-forhandlere. Bruk utelukkende originalt tilbehør for å sikre sikkerhet og samsvar.

BRUKSANVISNING BCA850 HUSQVARNA

Tekniske data.... 25

Tilbehør....26

EU-overensstemmelseserklæring....27

Indledning

Produktbeskrivelse

- Brug skridsikre og stabile støvler.

ADVARSEL: Bær altid beskyttelseshandsker.

EU-overensstemmelseserklæring

EU-overensstemmelseserklæring

Tekniske data.... 123

Tilbehør....124

EF-samsvarserklæring....125

Innledning

Produktbeskrivelse

Vi arbeider løpende med å videreutvikle produktene våre og forbeholder oss derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

Merk: Denne håndboken dekker batteridrevne elektriske enheter.

Bruksområder

ADVARSEL: Dette tilbehøret kan bare brukes sammen med det tiltenkte produktet.

Se kapittelet om tilbehør i brukerhåndboken for produktet.

Dette er en ryddesag for klipping av forskjellige typer vegetasjon. Ikke bruk produktet til andre oppgaver enn gresstrimming og gressrydding. Bruk en gressklinge for å kutte gress.

Merk: Bruken av denne maskinen kan være regulert av nasjonal eller lokal lovgivning. Samsvar med oppgitt lovgivning.

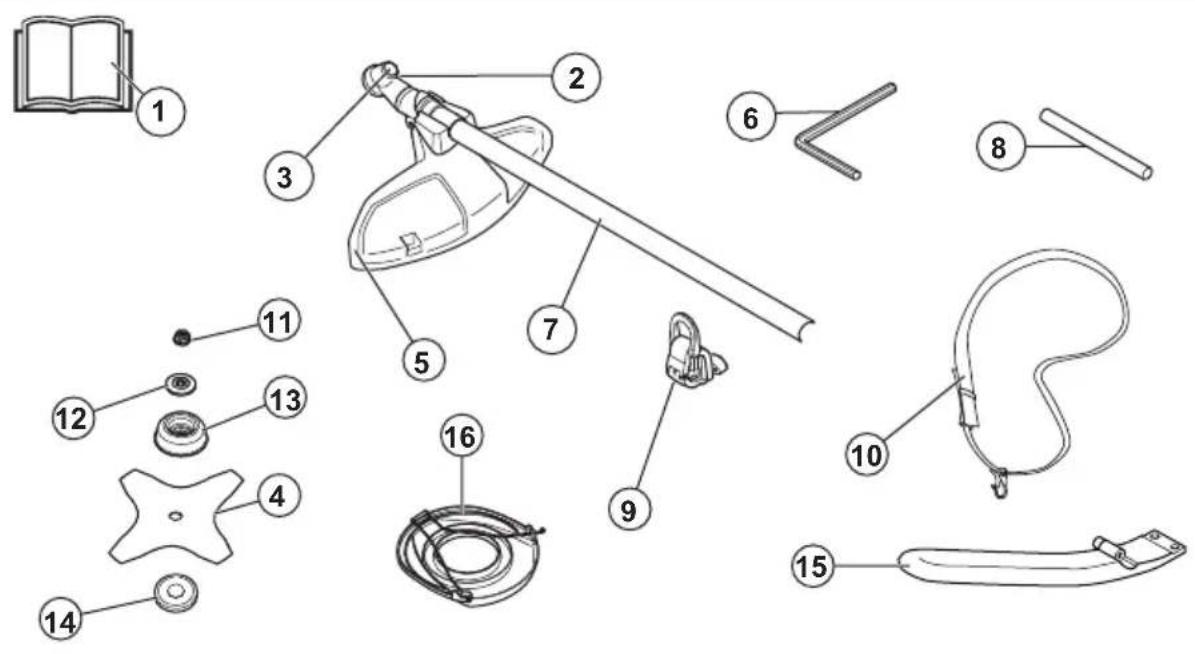

Produktoversikt

ADVARSEL! Uforsiktig eller feilaktig bruk av dette utstyret kan resultere i alvorlige skader eller dødsfall for brukeren eller andre.

Bruk vernehjelm på steder der gjenstander kan falle ned på deg. Bruk godkjent hørselsvern. Bruk godkjent øyevern.

Hold alle deler av kroppen borte fra varme overflater.

Produktet kan kaste ut objekter, noe som kan føre til skader.

Det er fare for klingekast dersom skjæreutstyret berører et objekt som ikke umiddelbart lar seg klippe. Produktet kan skjære av kroppsdeler. Hold produktet minst 15 meter / 50 fot unna personer og dyr når du bruker det.

Bruk godkjente vernehansker.

Bruk kraftige, sklisikre støvler.

Brukeren skal påse at ingen mennesker eller dyr kommer nærmere enn 15 meter unna. Når flere brukere arbeider på samme sted, skal sikkerhetsavstanden være på minst 15 meter. Produktet kan kaste gjenstander med stor kraft, og disse kan sprette tilbake. Dette kan føre til alvorlige øyeskader hvis ikke anbefalt verneutstyr brukes.

Støyutslipp til omgivelsene ifølge EFs direktiv. Utslippene fra tilbehøret er angitt i kapittelet Tekniske data og på klistremerket.

yyyywwxxxx Typeskiltet viser serienummeret. yyyy er produksjonsåret, ww er produksjonsuken og xxxx er serienummeret.

Merk: ∅vrige symboler/klistremerker angitt på produktet gjelder sertifiseringskrav for andre markeder.

Produsent

Husqvarna AB

Drottninggatan 2, SE-561 82 Huskvarna, Sweden, tel: [phone]

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for føreren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsadvarsler for elektroverktøy

ADVARSEL: Les alle sikkerhetsadvarsler, -instruksjoner, -illustrasjoner og spesifikasjoner som fulgte med dette elektroverktøyet. Hvis du ikke følger alle instruksjonene som er angitt nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader.

Merk: Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet «elektroverktøy» i advarslene referer til elektrisk verktøy som drives av nettstrøm (med ledning) eller batteri (uten ledning).

Annen generell sikkerhetsinformasjon

• Slå av produktet før du flytter det. Ta alltid ut batteriet før du overlater produktet til en annen person.
• Sett aldri produktet ned med mindre du har slått det av og tatt ut batteriet. Ikke forlat produktet uten tilsyn när det er slått på.
• Skjæreutstyret stopper ikke umiddelbart när produktet slås av.
• Klingen skal være helt i ro når utløserbryteren har gått tilbake utgangsstillingen.
• Før produktet brukes og etter at det har vært utsatt for slag, må det kontrolleres for tegn på slitasje eller skader. Det skal repareres ved behov.
• Hvis noe skulle sette seg fast i skjæreutstyret mens du bruker produktet, må du stoppe og slå av produktet. Kontroller at skjæreutstyret stopper helt. Ta ut batteriet før du rengjør, inspiserer eller reparerer produktet og/eller skjæreutstyret.
• Kontroller produktet før bruk. Se Produktoversikt på side 113 og Slik kontrollerer du beskyttelsen for skjæreutstyret på side 117. Ikke bruk et defekt produkt. Utfør sikkerhetskontrollene, og følg vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen.
• Defekt skjæreutstyr kan øke risikoen for ulykker.
• Kontroller giret med tanke på smuss og sprekker. Fjern gress og løv fra giret med en børste. Hansker skal brukes ved behov.
• Pass alltid på at ventilasjonsåpningene holdes frie for smuss.
• Kontroller at trimmerhodet er skikkelig festet på trimmeren.
• Alle deksler, all beskyttelse og alle håndtak må være montert før maskinen startes.
• Kontroller at produktet er i perfekt stand. Kontroller at alle muttere og skruer er trukket ordentlig til.
• Kontroller trimmerhodet og trimmerskjermen slik at de er uten skader og fri for sprekkdannelser. Bytt trimmerhode eller trimmerskjerm hvis de er blitt utsatt for slag eller har sprekker. Bruk alltid anbefalt beskyttelse for det spesifikke skjæreutstyret. Se kapitlet Tekniske data.
• Dette produktet er et farlig verktøy hvis du ikke er forsiktig, eller hvis du bruker produktet på feil måte. Dette produktet kan føre til alvorlig personskade eller død for operatøren eller andre.
• Maskinen er ikke ment for å brukes av personer (inkludert barn) med redusert fysisk, sansemessig eller mental kapasitet eller personer uten erfaring og kunnskap, hvis de ikke er under tilsyn og får instruksjoner i bruk av maskinen av en person som er ansvarlig for deres sikkerhet. Barn må holdes under oppsyn for å sikre at de ikke leker med apparatet.
• La aldri barn bruke eller oppholde seg i nærheten av maskinen. Siden maskinen er lett å starte, kan barn starte den hvis de ikke holdes under oppsyn. Dette

• Produktet og/eller batteriet må aldri brukes av barn eller personer som ikke har fått opplæring i bruken av det.
• Bruken av denne maskinen kan være regulert av nasjonal eller lokal lovgivning. Følg gjeldende lovgivning.
• Oppbevar utstyret i et låsbart område, slik at det er utilgjengelig for barn og uautoriserte personer.
• Transportbeskyttelsen må alltid brukes ved oppbevaring og transport.
• Sikre produktet under transport.
• Hold alltid hender og føtter borte fra klippeområdet, og spesielt när motoren slås på.
• Når produktet er slått av, må du holde hender og føtter unna skjæreutstyret til det har stoppet helt.
• Ikke fjern avklippet materiale eller la andre personer fjerne det mens produktet er slått på eller skjæreutstyret roterer. Dette kan føre til alvorlige skader.
• Husk at det er du som bruker som har ansvaret for å unngå at personer eller eiendom utsettes for fare.
• Den opprinnelige konstruksjonen til produktet må ikke under noen omstendigheter endres uten tillatelse fra produsenten. Bruk alltid originalt tilbehør. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre. Garantien din dekker kanskje ikke skader eller erstatningsansvar som følge av bruk av uautoriserte tilbehør og reservedeler.
• Det eneste tilbehøret som kan brukes med dette produktet, er skjæreutstyret som anbefales i kapittelet om tekniske data.
• Bruk aldri et produkt som er modifisert slik at det ikke lenger er i samsvar med originalutførelsen.
• Bruk aldri et defekt produkt. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.
• Arbeid i dårlig vær er slitsomt og kan medføre ekstra faremomenter. Det anbefales ikke å bruke maskinen i veldig dårlig vær, for eksempel i tett tåke, kraftig regn, sterk vind eller sterk kulde eller ved fare for lyn. Dette gir økt fare.
• Arbeid aldri på en stige, skammel eller stå på noe annet som ikke er ordentlig sikret.
• Produktet bør oppbevares innendørs når det ikke er i bruk.

• Det er umulig å dekke alle de tenkelige situasjonene som kan oppstå. Vær alltid forsiktig og bruk sunn fornuft. Unngå situasjoner du ikke føler deg tilstrekkelig kvalifisert for. Hvis du etter å ha lest disse instruksjonene fortsatt føler deg usikker vedrørende bruken, skal du rådføre deg med en ekspert før du fortsetter.

• Sørg for at ingen mennesker eller dyr kommer nærmere enn 15 m unna mens du arbeider. Hvis flere arbeider på samme sted, skal sikkerhetsavstanden være minst 15 meter. Ellers kan dette medføre risiko for alvorlig personskade. Stopp produktet øyeblikkelig hvis noen kommer nærmere. Sving aldri produktet rundt uten først å ha kontrollert bakover at ingen befinner seg innenfor sikkerhetssonen.

• Hvis noe skulle sette seg fast i skjæreutstyret mens du bruker produktet, må du stoppe og slå av produktet. Kontroller at skjæreutstyret stopper helt. Ta ut batteriet før du rengjør, inspiserer eller reparerer produktet og/eller skjæreutstyret.
• Sørg for at mennesker, dyr eller annet ikke kan påvirke kontrollen av produktet, og at de ikke kommer i kontakt med skjæreutstyret eller løse gjenstander som slynges ut av skjæreutstyret. Bruk imidlertid aldri produktet uten mulighet til å kunne påkalle hjelp ved en ulykke.
• Sørg for at du kan gå og stå sikkert. Se etter eventuelle hindre ved uventet forflytting (røtter, steiner, greiner, groper, forhøyninger osv.). Vær meget forsiktig ved arbeid i skrånende terreng.
  • Gå, ikke løp.
• Inspiser arbeidsområdet. Fjern alle løse gjenstander, for eksempel steiner, glasskår, spiker, ståltråd, snorer osv., som kan bli slynget av sted eller vikle seg rundt kapperen eller kapperbeskyttelsen.
• Se opp for grenstumper som kan slynges i vei under kappingen. Klipp ikke for nær bakken, der steiner og andre gjenstander kan bli slynget av gårde.
• Forsikre deg om at ingen klær eller kroppsdeler kan komme i kontakt med skjæreutstyret når produktet er slått på. Hold produktet under midjehøyde.
• Se opp for gjenstander som slynges ut. Godkjent øyevern skal alltid brukes. Bøy deg aldri over beskyttelsen for skjæreutstyret. Steiner, skrot o.l. kan bli slynget opp i øynene og forårsake blindhet eller alvorlige skader.
• Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselvernet så snart produktet stopper.
• Hvis det oppstår uønskede vibrasjoner, mater du ut ny tråd, slik at tråden får riktig lengde. Dette skal stoppe vibrasjonene.
• Hvis produktet begynner å vibrere unormalt, må du stoppe produktet og ta ut batteriet.
• Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har dårlig blodsirkulasjon. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, «kiling», «stikk», smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingre, hender eller håndledd.
• Bruk alltid begge hender for å holde produktet. Hold produktet på høyre side av kroppen.

Personlig verneutstyr

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Benytt alltid godkjent verneutstyr när du bruker produktet. Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.
• Bruk vernehjelm dersom det kan være fare for fallende gjenstander.

- Bruk godkjent hørselsvern med tilstrekkelig lyddempende virkning. Langvarig eksponering for støy kan gi varige hørselsskader.

- Bruk godkjent øyevern. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land.

- Bruk hansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret.

- Bruk sklisikre og solide støvler.

- Bruk klær av et slitesterkt materiale. Bruk alltid tykke langbukser og lange ermer. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Ikke bruk smykker, kortbukser eller sandaler, og ikke gå barbent. Sett håret opp over skuldernivå.

- Ha førstehjelpsutstyr for hånden.

Sikkerhetsutstyr på produktet

ADVARSEL: Les de følgende advarslene før du bruker produktet.

I dette avsnittet forklares produktets sikkerhetsfunksjoner, hvilken funksjon det har, og hvordan man utfører kontroll og vedlikehold for å være sikker på at det fungerer. Se anvisninger under overskriften Innledning på side 113 for å se hvor disse delene er plassert på ditt produkt.

Levetiden til produktet kan forkortes og risikoen for ulykker kan øke dersom produktvedlikeholdet ikke utføres på riktig måte, og dersom service og/eller reparasjoner ikke er fagmessig utført. Hvis du trenger ytterligere informasjon, kan du kontakte nærmeste servicesenter.

ADVARSEL: Bruk aldri et produkt med defekt sikkerhetsutstyr. Produktets sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis produktet ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

OBS: All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor, må du oppsøke et serviceverksted. Kjøp av våre produkter garanterer at du kan få utført en fagmessig reparasjon og service. Hvis maskinen ikke er

kjøpt hos en av våre servicefaghandlere, så spør dem etter nærmeste serviceverksted.

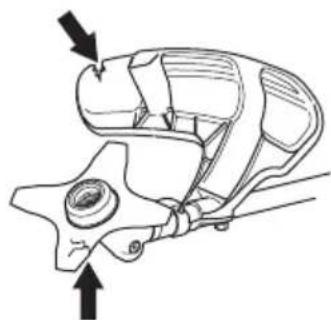

Slik kontrollerer du beskyttelsen for skjæreutstyret

ADVARSEL: Ikke bruk skjæreutstyr uten en godkjent og korrekt festet beskyttelse. Bruk alltid anbefalt beskyttelse for skjæreutstyr for det skjæreutstyret du bruker. Se Tilbehør på side 124. Hvis feil eller defekt beskyttelse for skjæreutstyr monteres, kan dette forårsake alvorlig personskade.

Beskyttelsen for skjæreutstyret stopper gjenstander som kastes ut i retning av brukeren. Det forhindrer også skader som oppstår hvis du berører skjæreutstyret.

1. Stopp motoren.

2. Utfør en visuell sjekk etter skader, for eksempel sprekker.

1. Skift ut beskyttelsen for skjæreutstyret hvis den er skadet.

Sikkerhetsinstruksjoner for montering

ADVARSEL: Les, forstå og følg disse instruksjonene nøye før du bruker produktet.

- Ta batteriet ut av produktet før du setter sammen produktet.

- Bruk godkjente vernehansker.

- En beskyttelse med feil eller mangler kan forårsake skade. Ikke bruk skjæreutstyr som ikke har en godkjent beskyttelse montert.

- Sørg for at du monterer dekselet og riggrøret på riktig måte før du starter produktet.

- Medbringerhjulet og støtteflensen må monteres riktig i senterhullet til skjæreutstyret. Skjæreutstyr som er festet feil, kan forårsake skade eller død.

- Produktet må alltid festes til selen på riktig måte for trygg bruk og for å forhindre skade på brukeren og andre personer.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de følgende advarslene før du utfører vedlikehold på produktet.

• Fjern batteriet før du utfører vedlikehold, andre kontroller eller monterer produktet.
• Operatøren må bare utføre vedlikehold og service som refereres til i denne bruksanvisningen. Henvend deg til forhandleren for mer omfattende vedlikehold og service.
• Ikke rengjør batteriet eller batteriladeren med vann. Sterke vaskemidler kan skade plasten.
• Hvis du ikke utfører vedlikehold, minsker levetiden til produktet og risikoen for ulykker øker.

- Det kreves spesiell opplæring for alt vedlikehold og reparasjonsarbeid, spesielt for sikkerhetsutstyret på produktet. Hvis ikke alle kontrollene i denne bruksanvisningen er godkjent etter at du har gjort vedlikehold, må du ta kontakt med serviceforhandleren. Vi garanterer at fagmessig reparasjon og service er tilgjengelig for produktet.

Montering

Slik monterer du J-håndtaket

ADVARSEL: J-håndtaket skal festes til loophåndtaket hvis du har tenkt å bruke produktet med noe av det anbefalte skjæreutstyret av metall.

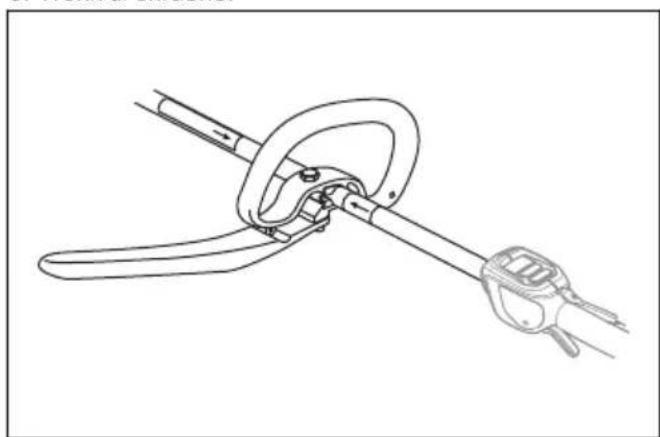

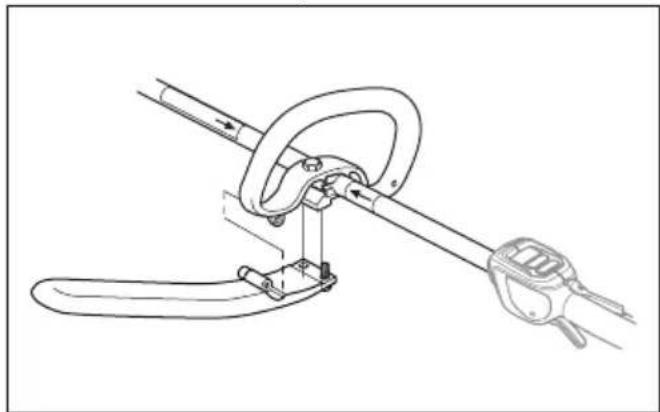

1. Fest J-håndtaket til loophåndtaket med tre skruer.

1. Juster produktet slik at det kan brukes komfortabelt.

2. Trekk til skruene.

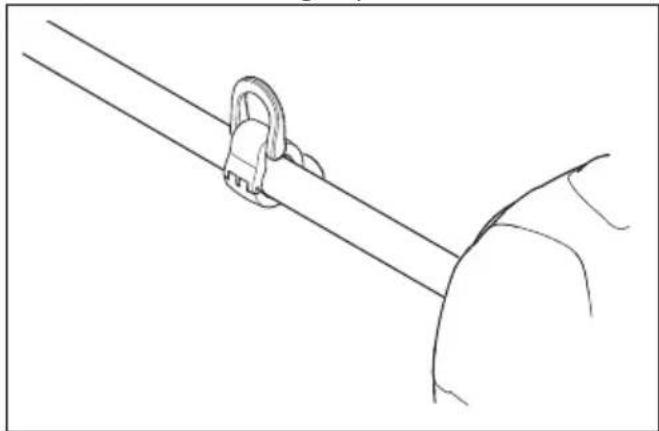

1. Monter opphengskroken for sele mellom pilene på det bakre håndtaket og loophåndtaket.

1. Juster ringen for å balansere produktet og gjøre det enkelt å bruke.

Slik monterer du skjæreutstyret

Vernet består av et skjæreutstyr og et vern.

ADVARSEL: Bruk vernehansker.

ADVARSEL: Bruk alltid det vernet for skjæreutstyret som anbefales for skjæreutstyret. Se Tekniske data på side 123.

ADVARSEL: Skjæreutstyr som er festet på feil måte, kan forårsake skader eller død.

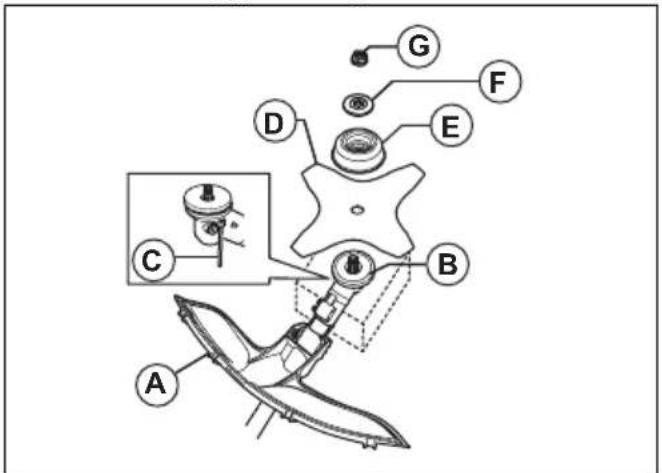

Montering av klinger

ADVARSEL: Ved montering av skjæreutstyr er det svært viktig at den forhøyede delen på medbringerhjulet/støtteflensen havner

riktig i skjæreutstyrets midtre hull. Feilmontert skjæreutstyr kan forårsake alvorlig og/eller livstruende personskade.

ADVARSEL: Skjæreutstyr må ikke under noen omstendigheter brukes uten at godkjent beskyttelse er montert. Se kapitlet Tekniske data. Hvis en feil eller defekt beskyttelse er montert eller J-håndtaket mangler ved bruk av metallskjæreutstyr, kan dette føre til alvorlig personskade.

1. Legg produktet på en flat overflate for å forsikre deg om at klingen monteres riktig.
2. Vri den utgående akselen slik at et av hullene i medbringerhjulet (B) står på linje med det riktige hullet i girhuset.
3. Sett läsepinnen (C) inn i hullet slik at riggrøret låses.
4. Plasser gressklingen (D), støttekoppen (E) og støtteflensen (F) på den utgående akselen.

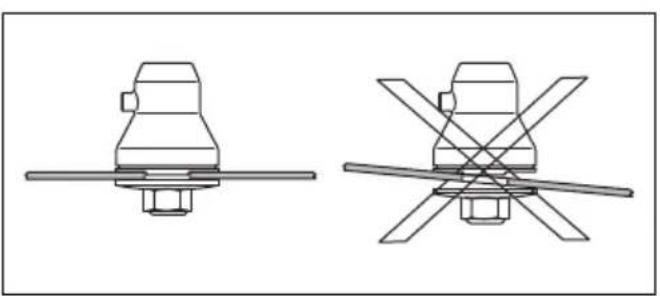

1. Kontroller at medbringerhjulet og støtteflensen monteres riktig i gressklingens senterhull.

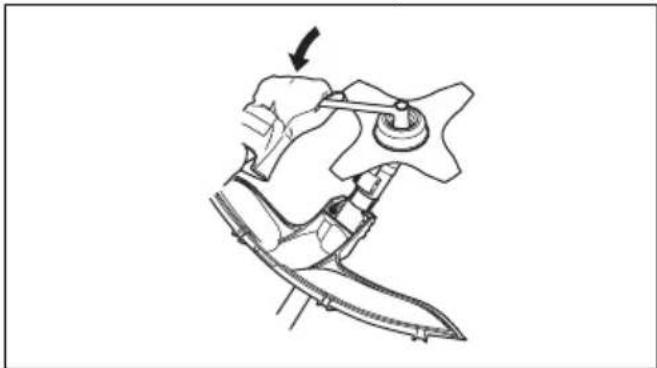

1. Sett i mutteren (G).

2. Stram til mutteren med pipenøkkelen. Hold skaftet på pipenøkkelen nær klingebeskyttelsen. Stram til i motsatt retning av hvordan skjæreutstyret roterer. Stram til med et dreiemoment på 35–50 Nm.

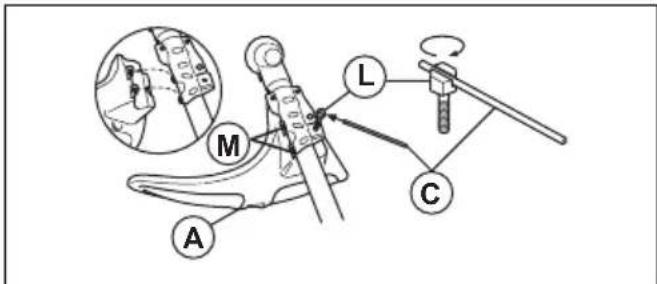

1. Hekt trimmerskjermen (A) på plateholderens (M) to kroker.
2. Bøy vernet rundt riggrøret, og fest det med skruen (L) på motstående side av riggrøret.
3. Sett låsepinnen (C) i sporet på skruehodet og stram til skruen helt.

• Bruk klinger som er riktig slipt. En klinge som er filt feil eller skadd, øker risikoen for skader.
• Bruk riktig innstilte klinger. Riktig klingeinnstilling er 1 mm. En feil innstilt klinge øker risikoen for skader.
• Les instruksjonene som fulgte med klingen, for å slipe og stille den inn riktig.

ADVARSEL: Bruk alltid selen når du bruker produktet. Selen gir maksimal kontroll over produktet og bidrar til at du blir mindre sliten i armene og ryggen.

• Ta på deg selen.
- Fest produktet til opphengskroken for selen og hold skjæreutstyret parallelt med bakken.

1. Ta på deg selen.
2. Juster selen for beste arbeidsstilling.
3. Juster selen slik at skjæreutstyret er parallelt med bakken.

1. Hvis du skal klippe gress, må du holde skjæreutstyret forsiktig mot bakken. Juster seleklemmen for å balansere produktet riktig.

Arbeidsposisjon

• Hold i produktet med begge hender.
• Hold produktet på høyre side av kroppen.
• Ha skjæreutstyret under midjehøyde.
• Hold kroppsdeler unna varme overflater.
• Hold kroppsdeler unna skjæreutstyret.

Før du bruker produktet

• Undersøk arbeidsområdet for å forsikre deg om at du er klar over hvordan terrenget og hellingen er. Undersøk også om det finnes noen hindringer som steiner, grener eller grøfter i veien.
• Utfør en inspeksjon av produktet.
• Utfør sikkerhetskontrollene, vedlikeholdet og servicen som er angitt i denne bruksanvisningen.
• Kontroller at alle deksler, beskyttelser, håndtak og skjæreutstyr er riktig festet og ikke er skadet.
• Kontroller at det ikke er sprekker i bunnen av gressklingetennene eller på klingens sentrumshull. Bytt klingen hvis den er skadet.
• Undersøk støtteflensen for sprekker. Bytt støtteflensen hvis den er skadet.

skjæreutstyret tilstrekkelig, og den må derfor byttes ut.

- Undersøk klingebeskyttelsen for skader og sprekker. Bytt ut klingebeskyttelsen hvis den har blitt utsatt for slag eller støt, eller hvis den har sprekker.

- Undersøk trimmerhodet og beskyttelsen for skjæreutstyret for skader eller sprekker. Bytt ut trimmerhodet og beskyttelsen for skjæreutstyret hvis de har blitt utsatt for slag, eller hvis de har sprekker.

ADVARSEL: Et klingekast oppstår når produktet flyttes raskt til siden og med makt. Et klingekast oppstår når gressklingen treffer eller støter på noe som ikke kan klippes. Et klingekast kan slynge produktet eller brukeren i alle retninger. Det kan oppstå skade på brukeren og andre personer i nærheten. Faren øker i områder der det ikke er lett å se materialet som skal klippes. Ikke klipp med området på klingen som vises i grått på tegningen. Hastigheten og bevegelsen på klingen kan forårsake klingekast. Faren øker med tykkelsen på grenen som kuttes.

OBS: Ikke bruk gressklinger og gresskniver på tre. Bruk gressklinger og gresskniver kun på langt eller tungt gress.

• Flytt produktet fra side til side.
- Beveg deg fra høyre til venstre när du klipper. Flytt produktet til høyre för du begynner å klippe igjen.
- Klipp med den venstre siden av gressklingen.

• Vinkle gressklingen til venstre for å få gresset til å falle på linje. Dette gjør det enklere å samle opp gresset.
• Stå i en stabil stilling med føttene fra hverandre.
• Flytt deg forover for hver bevegelse til høyre, og pass på at du står i en stabil stilling før du begynner å klippe igjen.
• Hold støttekoppen med et lett trykk mot bakken for å sikre at gressklingen ikke treffer bakken.
• Følg disse instruksjonene for å redusere faren for at avklippet materiale vikler seg rundt gressklingen:
  a) Gi full gass.
  b) Ikke flytt gressklingen gjennom avklippet materiale när du beveger produktet fra venstre til høyre.
• Før du samler opp avklippet materiale, må du slå av motoren og fjerne produktet fra selen. Sett produktet ned på bakken.

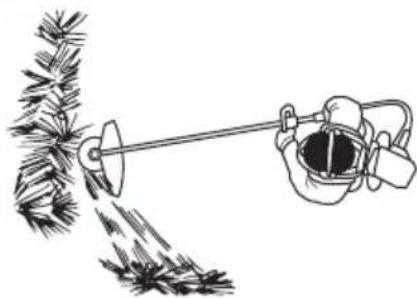

Fjerne gress med en gressklinge

1. Gressklinger og gresskniver må ikke brukes på treaktige stammer.
2. Til alle typer av høyt eller kraftig gress brukes gressklinge.
3. Gresset meies ned med pendlende bevegelser til sidene, der bevegelse fra høyre til venstre er ryddemomentet og bevegelse fra venstre til høyre er returbevegelsen. La klingen arbeide med venstre side (mellom klokken 8 og 12).
4. Hvis klingen vippes noe mot venstre ved gressrydding, samles gresset i en streng som gjør oppsamlingen lettere f.eks. ved raking.
5. Forsøk å arbeide rytmisk. Stå støtt med føttene fra hverandre. Flytt deg forover etter returbevegelsen og still deg støtt igjen.

6. La støttekoppen ligge lett an mot bakken. Den skal beskytte klingen mot å gå i bakken.

7. Reduser faren for at materiale setter seg fast rundt klingen, ved å alltid arbeide med fullt turtall og unngå det nyklipte materialet under returbevegelsen.

8. Stans motoren, løsne selen og plasser maskinen på bakken før du samler sammen materialet som er klipt.

Slik klipper du gress

Luftstrømmen fra den roterende trimmertråden kan brukes til å fjerne gress fra et bestemt område.

1. Hold trimmerhodet og tråden parallelt med og over bakken.
2. Gi full gass.
3. Beveg trimmerhodet fra side til side, og samle opp gresset.

ADVARSEL: Rengjør trimmerhodets deksel hver gang du monterer en ny trimmertråd for å forhindre ubalanse og vibrasjon i håndtakene. Utfør også en kontroll av de andre delene på trimmerhodet, og rengjør det om nødvendig.

Vedlikehold

Innledning

ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet.

Vedlikeholdsskjema

ADVARSEL: Fjern batteriet før du utfører vedlikehold.

Under følger en liste over vedlikeholdstrinnene som må utføres på produktet.

Vedlikehold Daglig Ukentlig Månedlig
Rengjør de utvendige delene av produktet med en tørr klut. Du må ikke bruke vann.	X
Kontroller at skjæreutstyret ikke er skadet. Skift ut skjæreutstyret hvis det er ska-det.	X
Kontroller at skjæreutstyrbeskyttelsen ikke er skadet. Skift ut beskyttelsen for skjæreutstyret hvis den er skadet.	X
Kontroller at skruer og mutre sitter stramt. X
Kontroller at vinkelgiret er 3/4 fylt med smøremiddel. Etterfyll om nødvendig med spesialfett.		X

Slik sliper du gresskniven og gressklingen

ADVARSEL: Stopp motoren. Bruk vernehansker.

• Les instruksjonene som fulgte med skjæreutstyret for å slipe gresskniven eller gressklingen på riktig måte.
• Slip alle kantene like mye for å beholde balansen.
• Bruk en enkelgradet flatfil.

ADVARSEL: Kast alltid en klinge som har blitt skadet. Ikke forsøk å rette opp en bøyd klinge og bruke den på nytt.

Vinkelgir

Vinkelgiret fylles tre fjerdedeler opp med fett på fabrikken. Før du bruker produktet, må du forsikre deg om at fettnivået ikke har blitt endret. Bruk Husqvarna-spesialfett hvis det blir nødvendig å etterfylle. Ikke bytt ut fettet i vinkelgiret. La servicepersonell utføre reparasjoner av vinkelgiret.

325iLK + Ryddesagtilbehør BCA850
Motor
Turtall på utgående aksel, o/min ^33	5800
Vekt
Vekt, kg 3,7+1,6
Klipping
Klippebredde, cm ∅ 255
Støynivå ^34
Lydeffektnivå, målt dB (A) 95
Lydeffektnivå, garantert L_WA dB (A) 96
Lydnivåer ^35
Ekvivalent lydtrykknivå ved brukerens øre, målt etter ISO 22868, dB (A):
Utstyrt med trimmerhode (originalt) 82
Vibrasjonsnivåer ^36
Vibrasjonsnivåer i håndtak, målt i henhold til ISO 22867, m/sek ^2
Utstyrt med trimmerklinge (original) venstre/høyre 3,3/1,5

Tilbehør

Tilbehør

Godkjent tilbehør med BCA850-festet	Tilbehørstype Beskyttelse for skjæreutstyr, art. nr.
Gjenge på klingeaksel M10
Senterhull i klinger/kniver ∅ 25,4 mm
Gressklinge/gresskniv Gressklinge 255-4, 1"	( ∅ 255, 4 tenner)

EF-samsvarserklæring

EF-samsvarserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel: [phone], erklærer at ryddesagtilbehøret Husqvarna BCA850, med serienummer fra 2019 og fremover (året er tydelig merket på typeskiltet, etterfulgt av serienummeret) sammen med motorenheten 325iLK samsvarer med kravene i RÅDSDIREKTIVET:

• fra 17. mai 2006 «angående maskiner», 2006/42/EF
• fra 26. februar 2014 «angående elektromagnetisk kompatibilitet», 2014/30/EU
• fra 8. mai 2000 «angående utslipp av støy til omgivelsene», 2000/14/EF
• fra 8. juni 2011 «om begrensning i bruk av visse farlige stoffer i elektrisk og elektronisk utstyr» 2011/65/EU

Følgende standarder er blitt brukt: IEC 62841-1:2014, EN ISO 11806-1:2011, EN 50581:2012

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, Box 7035, SE-750 07 Uppsala, Sweden har utført EF-typeundersøkelse i samsvar med maskindirektivets (2006/42/EF) artikkel 12, punkt 3b. Sertifikatet har følgende nummer:

For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 123.

Huskvarna

Pei Guslepten

Pär Gustafsson, utviklingssjef (autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon)

ÍNDICE

Introdução....126

Segurança.... 127

Montagem....131
