Tuotetyyppi	Vesakointilaite (leikkuupää)
Merkki	Husqvarna
Malli	BCA850
Paino (lisälaite)	3,7 kg
Kokonaispaino (virtalähde 325iLK+ kanssa)	5,3 kg
Virtalähde	Akku (yhteensopiva virtalähteen 325iLK+ kanssa)
Lähtöakselin kierrosluku	5 800 r/min
Leikkuuhalkaisija	255 mm
Leikkuutyyppi	Ruohoterä 255-4 (4 hammasta) tai rikkaruohoteräpää
Leikkaussyvyys	255 mm (halkaisija)
Mitattu äänitehotaso	95 dB(A)
Taattu äänitehotaso	96 dB(A)
Vastaava äänenpaine (rikkaruohoteräpää)	82 dB(A)
Tärinätaso (terä, vasen/oikea)	3,3 / 1,5 m/s²
Turvallisuus	Leikkuulaitteen suojus, valjaat, takaiskunsuojalaite, lukitustappi
Huolto	Päivittäinen puhdistus, viikoittainen tarkastus, kuukausittainen kulmavaihteen voitelu
Mukana tulevat varusteet	Ruohoterä, suojus, valjaat, J-kahva, 4 mm kuusiokoloavain
Varaosat	Terä, suojus, lukkomutteri, tukilevy, käyttölevy
Korjattavuus	Käyttäjän tekemät perushuollot; monimutkaiset korjaukset valtuutetulla jälleenmyyjällä
Valmistaja	Husqvarna AB, Drottninggatan 2, SE-561 82 Huskvarna, Ruotsi

Usein kysytyt kysymykset - BCA850 HUSQVARNA

Miten J-kahva asennetaan BCA850-vesakointilaitteeseen?

Kiinnitä J-kahva rengaskahvaan mukana tulevilla 3 ruuvilla. Säädä se miellyttävään asentoon ja kiristä ruuvit. Varmista, ettet aseta rengaskahvaa tarran päälle.

Onko BCA850 yhteensopiva kaikkien Husqvarna-akkujen kanssa?

Ei, tämä lisälaite on suunniteltu käytettäväksi vain 325iLK+-virtalähteen kanssa. Tarkista yhteensopivuus käyttöohjeesta.

Mitkä ovat tärkeimmät turvallisuusohjeet BCA850:n käytössä?

Käytä aina hyväksyttyjä henkilösuojaimia: kypärää, kuulosuojaimia, suojalaseja, käsineitä ja liukumattomia saappaita. Pidä vähintään 15 metrin turvaetäisyys ihmisiin ja eläimiin. Älä koskaan muuta tuotetta.

Miten ruohoterä asennetaan BCA850-lisälaitteeseen?

Aseta lukitustappi käyttölevyn reikään akselin lukitsemiseksi. Aseta sitten terä, maasuoja ja tukilevy akselille. Varmista, että levy ja tukilevy asettuvat oikein keskireikään. Kiristä mutteri momenttiin 35-50 Nm.

Mikä on ruohoterän teroitusmenettely?

Pysäytä moottori ja irrota akku. Käytä käsineitä ja tasaista yksileikkaista viilaa. Teroita kaikki reunat tasaisesti tasapainon säilyttämiseksi. Hävitä vaurioitunut terä (vääntynyt, halkeillut).

Miten BCA850:n kulmavaihdetta huolletaan?

Tarkista, että kulmavaihde on täytetty 3/4 rasvaa. Lisää tarvittaessa Husqvarna-erikoisrasvaa. Älä vaihda rasvatyyppiä. Ota yhteyttä valtuutettuun korjaamoon korjauksia varten.

Miksi tuote tärisee epänormaalisti?

Epänormaali tärinä voi johtua liian pitkästä leikkuulangasta, epätasapainoisesta terästä tai likaisesta rikkaruohoteräpäästä. Pysäytä tuote, irrota akku, puhdista teräpää ja tarkista terän tasapaino. Jos ongelma jatkuu, käänny korjaajan puoleen.

Mikä on paras tekniikka ruohoterällä vesakointiin?

Käytä terän vasenta puolta (kello 8–12 sektori) ja tee heiluriliike oikealta vasemmalle. Kallista terää hieman vasemmalle leikatun ruohon muodostamiseksi nauhoiksi. Työskentele täydellä nopeudella ja pidä vakaa asento jalat erillään.

Miten BCA850-vesakointilaite kuljetetaan ja säilytetään?

Käytä aina mukana toimitettua kuljetussuojusta. Säilytä tuote lukittavassa paikassa, lasten ja luvattomien henkilöiden ulottumattomissa. Irrota akku ennen säilytystä tai kuljetusta.

Mistä löydän BCA850:n varaosat?

Varaosat (terä, suojus, lukkomutteri jne.) ovat saatavana valtuutetuilta Husqvarna-jälleenmyyjiltä. Käytä ainoastaan alkuperäisiä tarvikkeita turvallisuuden ja vaatimustenmukaisuuden varmistamiseksi.

KÄYTTÖOHJE BCA850 HUSQVARNA

Tekniset tiedot.... 68

Lisävarusteet....69

EY-vaatimustenmukaisuusvakuutus....70

Johdanto

Tuotekuvaus

Kehitämme jatkuvasti tuotteitamme ja pidätämme siksi itsellämme oikeuden muuttaa tuotteiden muotoa ja ulkonäköä ilman ennakkoilmoitusta.

Huomautus: Tässä oppaassa käsitellään akkukäyttöisiä käyttöaggregaatteja.

Käyttötarkoitus

VAROITUS: Tätä lisälaitetta saa käyttää vain sille tarkoitetussa laitteessa. Katso

laitteen käyttöohjekirjan lisävarusteita käsittelevä luku.

Tällä ruohoraivurilla voi leikata erityyppistä kasvillisuutta. Älä käytä laitetta muuhun kuin ruohontrimmaukseen ja ruohonraivaukseen. Käytä ruohoterää ruohon leikkaamiseen.

Huomautus: Käyttöä säädellään mahdollisesti kansallisilla tai paikallisilla määräyksillä. Noudata ilmoitettuja määräyksiä.

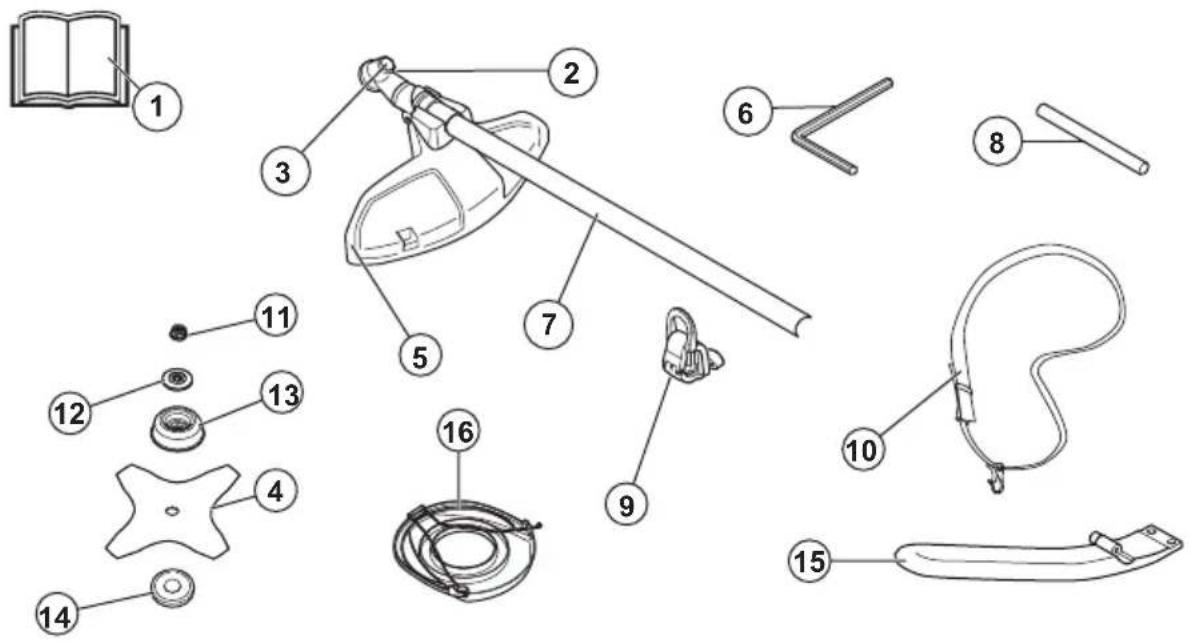

Laitteen kuvaus

1. Käyttöohjekirja

2. Kulmavaihde

3. Aukko lukkotappia varten

4. Ruohoterä

5. Terälaitteen suojus

6. Kuusiokoloavain, 4 mm

7. Runkoputki

8. Lukkotappi

9. Valjaiden ripustuskoukku

10. Valjaat

11. Lukkomutteri

12. Tukilaippa

13. Tukikuppi

14. Jousilevy

15. J-kahva

16. Kuljetussuojus

Laitteen symbolit

VAROITUS! Tämän lisälaitteen huolimaton käyttö tai väärinkäyttö voi aiheuttaa käyttäjälle tai sivullisille vakavan tai hengenvaarallisen tapaturman.

Käytä suojakypärää paikoissa, joissa päällesi voi pudota esineitä. Käytä hyväksyttyjä kuulonsuojaimia. Käytä hyväksyttyjä silmäsuojaimia.

Käyttöakselin enimmäisnopeus.

Pidä kaikki kehon osat poissa kuumilta pinnoilta.

Laite voi saada esineitä sinkoutumaan, mikä aiheuttaa vammoja.

Takapotkun vaara, jos terävarustus osuu esineeseen, jota se ei välittömästi leikkaa. Laite voi katkaista ruumiinosia. Pysy vähintään 15 metrin etäisyydellä ihmisistä ja eläimistä laitteen käytön aikana.

Käytä hyväksyttyjä suojakäsineitä.

Käytä kestäviä luistamattomia jalkineita.

Käyttäjän on varmistettava, että ihmiset ja eläimet ovat vähintään 15 metrin päässä laitteesta työn aikana. Kun useita laitteita käytetään samassa paikassa, on käyttäjien välisen turvaetäisyyden oltava vähintään 15 metriä. Lisälaite voi singota rajulla voimalla esineitä, jotka voivat kimmota takaisin. Se voi johtaa vakaviin silmävammoihin, mikäli suositeltuja suojaimia ei käytetä.

Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Lisälaitteen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.

yyyyMMddxxxx Sa

janumero on tyyppikilvessä. yyyy tarkoittaa valmistusvuotta ja ww valmistusviikkoa. xxxx on laitteen sarjanumero.

Huomautus: Muita laitteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan sertifiointivaatimuksia.

Valmistaja

Husqvarna AB

Drottninggatan 2, SE-561 82 Huskvarna, Sweden, tel: [phone]

Turvallisuus

Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

Yleiset sähkötyökaluja koskevat varoitukset

VAROITUS: Lue kaikki tämän sähkötyökalun mukana tulevat turvavaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan.

Huomautus: Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa termillä "sähkötyökalu" tarkoitetaan verkkosähköllä toimivaa (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

Muita yleisiä turvaohjeita

• Sammuta laite, kun siirryt alueelta toiselle. Irrota akku aina ennen kuin luovutat laitteen toisen käyttäjän käyttöön.
• Älä koskaan laske laitetta maahan, ellet ole pysäyttänyt sitä ja poistanut akkua. Valvo laitetta aina, kun se on käynnissä.
• Leikkuulaite ei pysähdy välittömästi laitteen sammuttamisen jälkeen.
• Terän pitäisi olla kokonaan pysähtynyt, kun liipaisukytkin on palannut alkuperäiseen asentoonsa.
• Tarkista laite kulumisen ja vaurioiden varalta aina ennen käyttöä ja minkä tahansa laitteeseen kohdistuneen iskun jälkeen. Korjaa viat tarvittaessa.
• Jos terälaitteeseen tarttuu jotain käytön aikana, pysäytä ja sammuta laite. Varmista, että terälaite pysähtyy kokonaan. Poista akku ennen kuin puhdistat, tarkistat tai korjaat laitetta ja/tai terälaitetta.
• Tarkista laite ennen käyttöä. Katso kohdat Laitteen kuvaus sivulla 58 ja Terälaitteen suojuksen tarkistaminen sivulla 62. Älä käytä vaurioitunutta laitetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita.
• Viallinen terälaite voi lisätä onnettomuuksien vaaraa.
• Tarkista vaihde lian ja murtumien varalta. Poista ruoho ja lehdet vaihteesta harjalla. Käytä käsineitä aina tarvittaessa.
• Varmista aina, että ilmanottoaukot ovat puhtaat, eikä niissä ole likaa.
• Varmista, että siimapää on asianmukaisesti kiinnitetty trimmeriin.
• Kaikki kannet, suojukset ja kahvat on kiinnitettävä ennen käynnistystä.
• Tarkista, että laite on moitteettomassa kunnossa. Tarkista, että kaikki mutterit ja ruuvit on kiristetty.
• Tarkista, että siimapää ja trimmerin suojus ovat ehjiä eikä niissä ole halkeamia. Vaihda siimapää tai siimapään suojus, jos siihen on kohdistunut iskuja tai siinä on halkeamia. Käytä aina ko. terälaitteelle suositeltua teräsuojusta. Katso luku Tekniset tiedot.
• Tämä laite on vaarallinen työkalu, jos sitä käytetään huolimattomasti tai väärin. Tämä laite voi aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman.
• Laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden fyysinen, aistinvarainen tai henkinen toimintakyky on alentunut. Laitetta eivät myöskään saa käyttää henkilöt, joilla ei ole riittävää kokemusta tai taitoja laitteen käyttöön, elleivät he ole saaneet ohjausta tai ohjeita heidän turvallisuudestaan vastaavalta henkilöltä. Lapsia on valvottava, jotta voidaan varmistaa, etteivät he leiki laitteella.
• Älä anna koskaan lasten käyttää laitetta tai oleskella sen läheisyydessä. Koska laite on helppo käynnistää, myös lapset saattavat pystyä käynnistämään sen, ellei heitä valvota. Tämä voi

johtaa vakaviin henkilövahinkoihin. Irrota sen vuoksi akku aina, kun laite on ilman valvontaa.

- Älä koskaan anna lasten tai henkilöiden, joille ei ole annettu laitteen ja/tai akun käyttökoulutusta, käyttää tai korjata sitä.

- Käyttöä säädellään mahdollisesti kansallisilla tai paikallisilla määräyksillä. Noudata ilmoitettuja määräyksiä.

- Säilytä laite lukitussa tilassa niin, että se on lasten ja asiaankuulumattomien henkilöiden ulottumattomissa.

- Kuljetussuojusta on aina käytettävä säilytyksen tai kuljetuksen aikana.

• Varmista laitteen kiinnitys kuljetuksen aikana.

- Pidä jalat ja kädet aina poissa leikkualueelta, erityisesti silloin, kun käynnistät moottorin.

- Kun laite on sammutettu, pidä kädet ja jalat etäällä terälaitteesta, kunnes se on täysin pysähtynyt.

- Älä poista tai anna muiden poistaa leikkuujätettä, kun laite käy tai terälaite pyörii, sillä seurauksena voi olla vakavia vammoja.

- Muista, että sinä käyttäjänä olet vastuussa siitä, ettet altista ihmisiä tai heidän omaisuuttaan vahingoille tai niistä johtuville vaaroille.

- Laitteen rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä lisävarusteita. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vahinkoja tai kuoleman. Takuu ei välttämättä kata hyväksymättömien lisävarusteiden tai varaosien käytöstä aiheutuneita vaurioita tai vastuita.

- Ainoat lisälaitteet, joita tämän laitteen kanssa saa käyttää, ovat luvussa Tekniset tiedot suosittelemamme terälaitteet.

- Älä koskaan käytä laitetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen.

- Älä koskaan käytä viallista laitetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso ohjeet kohdasta Kunnossapito.

- Huonossa säässä työskentely on väsyttävää, ja siihen liittyy usein riskitekijöitä. Riskitekijöiden takia laitetta ei ole suositeltavaa käyttää huonoissa sääolosuhteissa, kuten sumuisella tai sateisella säällä, kovalla tuulella, erittäin kylmällä säällä tai ukkosella.

- Älä koskaan työskentele tikkailta tai muulta huonosti kiinnitetyltä korkealta paikalta.

- Säilytä käyttämättömiä laitteita sisätiloissa – laitteita on säilytettävä sisätiloissa, kun ne eivät ole käytössä

- On mahdotonta kuvata kaikkia mahdollisia tilanteita, joita laitteen käytössä voi ilmetä. Ole aina varovainen ja käytä tervettä järkeä. Vältä tilanteita, mihin et katso taitosi riittävän. Mikäli olet vielä näiden ohjeiden lukemisen jälkeen epävarma menettelytavoista, sinun on kysyttävä neuvoa asiantuntijalta ennen jatkamista.

• Huolehdi siitä, että ihmiset ja eläimet ovat työn aikana vähintään 15 metrin päässä laitteesta. Kun useampia käyttäjiä työskentelee samalla työalueella, on turvaetäisyyden oltava vähintään 15 m. Muuten vaarana ovat vakavat henkilövahingot. Sammuta laite välittömästi, jos joku tulee lähemmäs. Älä käänny laitteen kanssa ympäri tarkistamatta ensin, ettei turva-alueella ole ketään.
• Jos terälaitteeseen tarttuu jotain käytön aikana, pysäytä ja sammuta laite. Varmista, että terälaite pysähtyy kokonaan. Poista akku ennen kuin puhdistat, tarkistat tai korjaat laitetta ja/tai terälaitetta.
• Varmista, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan laitteen hallintaan tai joudu kosketuksiin terälaitteen tai terälaitteesta sinkoutuvien irtonaisten esineiden kanssa. Älä kuitenkaan käytä laitetta, ellei sinulla ole mahdollisuutta kutsua apua onnettomuustapauksessa.
• Varmista, että voit siirtyä ja seisoa turvallisesti. Tarkista, onko ympäristössä esteitä (juuria, kiviä, oksia, kuoppia, ojia jne.) äkilliselle siirtymiselle. Ole erittäin varovainen työskennellessäsi viettävässä maastossa.
• Liiku kävelyvauhtia, ei juosten.
• Tarkista työskentelyalue. Poista kaikki irralliset esineet, kuten kivet, lasinsirpaleet, naulat, rautalangat, narut ja vastaavat, jotka voivat sinkoutua liikkeelle tai kietoutua leikkaimeen tai leikkuusuojukseen.
• Varo oksanpätkiä, joita voi sinkoutua ilmaan leikkuun aikana. Älä sahaa liian lähellä maanpintaa, sillä ilmaan voi sinkoutua kiviä ja muuta irtotavaraa.
• Varmista, etteivät vaatteet tai ruumiinosat pääse koskemaan terälaitteeseen laitteen ollessa käynnissä. Pidä laite vyötärön alapuolella.
• Varo sinkoutuvia esineitä. Hyväksyttäviä silmiensuojaimia on aina käytettävä. Älä koskaan nojaa terälaitteen suojuksen yli. Kivet, roskat yms. saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia vahinkoja.
• Tarkkaile aina varoitussignaaleja ja -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi laitteen pysäytyksen jälkeen.
• Jos laite tärisee, napauta siimapäätä, jolloin siima säätyy oikeaan mittaansa ja tärinä loppuu.
• Jos laite alkaa täristä epätavallisella tavalla, pysäytä laite ja irrota akku.
• Liallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Käänny lääkärin puoleen, jos havaitset oireita, jotka voivat liittyä liialliseen tärinöille altistumiseen. Esimerkkejä tällaisista oireista ovat puutuminen, tunnottomuus, kutina, pistely, kipu, voimattomuus tai heikkous sekä ihon värin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa.
• Pidä laitetta aina molemmin käsin. Pidä laitetta kehon oikealla puolella.

Henkilökohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä aina hyväksyttyjä henkilökohtaisia suojavarusteita, kun käytät laitetta. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.
• Käytä suojakypärää paikoissa, joissa putoilevat esineet aiheuttavat vaaraa.

- Käytä riittävän tehokkaasti vaimentavia hyväksyttyjä kuulonsuojaimia. Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja.

- Käytä hyväksyttyjä silmäsuojaimia. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset.

- Käytä käsineitä tarvittaessa esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

- Käytä luistamattomia ja tukevia jalkineita.

• Käytä lujasta materiaalista valmistettuja vaatteita. Käytä aina vahvakankaisia pitkiä housuja ja pitkähihaista takkia. Vältä liian löysiä vaatteita, jotka tarttuvat helposti risuihin ja oksiin. Älä pidä koruja, shortseja tai sandaaleja. Älä myöskään kulje paljain jaloin. Sido hiukset turvallisesti olkapäiden yläpuolelle.
• Pidä ensiaputarvikkeet helposti saatavilla.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

Tässä osassa kerrotaan laitteen turvaominaisuuksista ja niiden toiminnasta sekä annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan laitteen toimivuus. Katso kohdasta Johdanto sivulla 58, missä nämä laitteet koneessasi sijaitsevat.

Laitteen käyttöikä voi lyhentyä ja onnettomuusvaara kasvaa, jos laitteen kunnossapitoa ei suoriteta oikein ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Saat lisätietoja lähimmästä huoltoliikkeestä.

VAROITUS: Älä koskaan käytä laitetta, jos sen turvalaitteet ovat viallisia. Laitteen turvavarustus on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos laitteessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.

HUOMAUTUS: Kaikki koneen huolto- ja korjaustyöt vaativat erikoiskoulutusta. Tämä koskee erityisesti laitteen turvavarustusta. Jos koneessa havaitaan puutteita alla luetelluissa tarkastuksissa, on sinun otettava yhteys huoltoliikkeeseen. Hankkimalla tuotteen meiltä varmistat, että saat sille ammattimaisen korjauksen ja huollon. Jos ostat koneen muusta kuin huollot

suorittavasta ammattiliikkeestä, pyydä myyjää neuvomaan lähin huoltoliike.

Terälaitteen suojuksen tarkistaminen

VAROITUS: Älä käytä terälaitetta ilman hyväksyttyä ja oikein kiinnitettyä terälaitteen suojusta. Käytä aina käyttämällesi terälaitteelle suositeltua suojusta. Katso kohta Lisävarusteet sivulla 69. Jos terälaitteeseen asennetaan väärä tai viallinen suojus, se voi aiheuttaa vakavan henkilövahingon.

Terälaitteen suojus pysäyttää käyttäjää kohti sinkoutuvat esineet. Se ehkäisee myös terälaitteen koskettamisesta syntyviä vammoja.

1. Pysäytä moottori.
2. Tarkista silmämääräisesti, onko vaurioita, kuten halkeamia.

1. Vaihda terälaitteen suojus, jos se on vaurioitunut.

Turvallisuusohjeet asentamista varten

VAROITUS: Lue ja sisäistä nämä ohjeet ja noudata niitä huolellisesti, ennen kuin alat käyttää laitetta.

• Irrota akku laitteesta ennen laitteen asentamista.
• Käytä hyväksyttyjä suojakäsineitä.
• Viallinen tai väärä suojus voi aiheuttaa vammoja. Älä käytä terälaitetta, johon ei ole kiinnitetty hyväksyttyä suojusta.
• Varmista, että olet asentanut kotelon ja vetovarren oikein ennen laitteen käynnistämistä.
• Jousilevyn ja tukilaipan on oltava oikein terälaitteen keskireiässä. Väärin kiinnitetty terälaite voi aiheuttaa vamman tai kuoleman.
• Laite on aina kiinnitettävä oikein valjaisiin, jotta sen käyttö on turvallista eikä aiheuta vammoja käyttäjälle tai muille henkilöille.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen huoltamista.

- Irrota akku ennen laitteen huoltoa, muita tarkistuksia tai kokoamista.

- Käyttäjän on huolehdittava ainoastaan tässä käyttöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Anna huoltoliikkeen tehdä suuremmat korjaus- ja huoltotoimet.

- Älä pese akkua tai akkulaturia vedellä. Vahvat pesuaineet voivat vaurioittaa muovia.

- Laitteen huoltamatta jättäminen lyhentää sen käyttöikää ja lisää onnettomuusriskiä.

- Laitteen huolto- ja korjaustyöt, erityisesti laitteen turvalaitteille tehtävät työt, vaativat erityiskoulutusta. Jos kaikkia käyttöohjekirjassa lueteltuja tarkastuksia ei huollon jälkeen voida suorittaa hyväksytysti, vie laite huoltoliikkeeseen. Siellä laitteesi huolletaan ja korjataan ammattimaisesti.

Asentaminen

J-kahvan asennus

VAROITUS: J-kahva on kiinnitettävä kaarikahvaan, jos aiot käyttää laitetta jonkin suositellun metallisen terälaitteen kanssa.

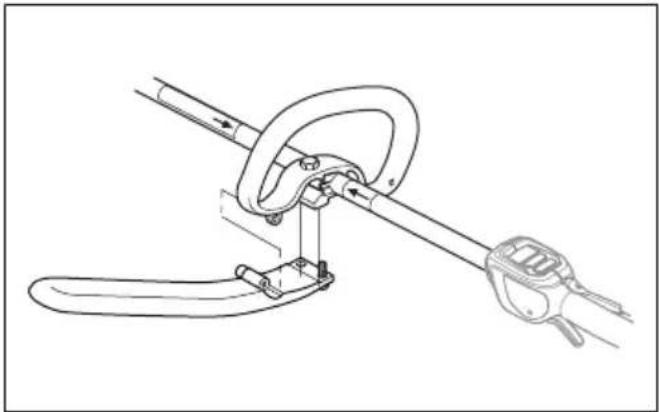

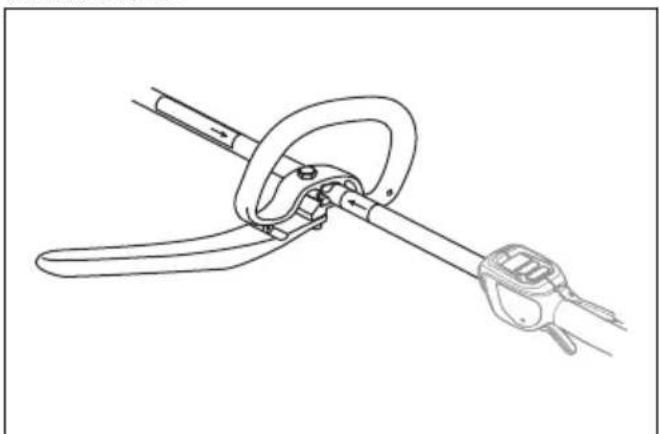

1. Kiinnitä J-kahva kaarikahvaan 3 ruuvilla.

1. Säädä laite mukavaan asentoon.

2. Kiristä ruuvit.

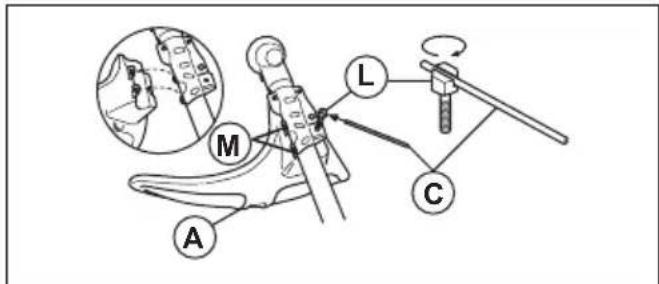

Valjaiden ripustuskoukun asennus (jos käytössä)

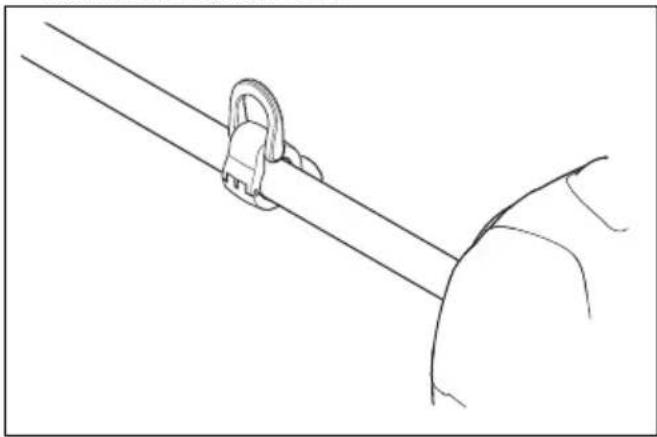

1. Asenna valjaiden ripustuskoukku takakahvan ja kaarikahvan nuolten väliin.

Huomautus: Älä aseta kaarikahvaa tarran päälle.

1. Säädä silmukka niin, että laite on tasapainossa ja sitä on helppo käyttää.

Terävarustuksen asentaminen

Terävarustus sisältää terälaitteen ja terälaitteen suojuksen.

VAROITUS: Käytä suojakäsineitä.

VAROITUS: Käytä aina terälaitteelle suositeltua suojusta. Katso Tekniset tiedot sivulla 68.

VAROITUS: Väärin kiinnitetty terälaite voi aiheuttaa vammoja tai kuoleman.

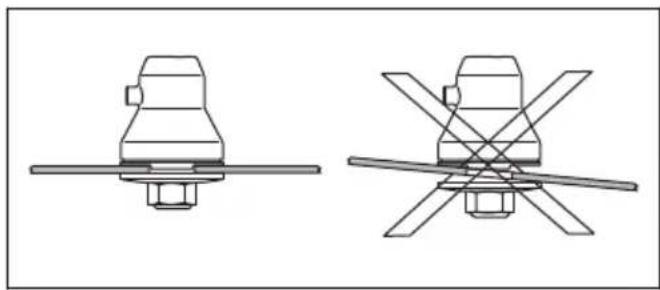

Terien asennus

VAROITUS: Terälaitetta asennettaessa on erittäin tärkeää, että jousilevyn/tukilaipan koholla oleva osa tulee oikein terälaitteen keskireikään. Väärin asennettu terälaite voi

aiheuttaa vakavan ja/tai hengenvaarallisen henkilövahingon.

VAROITUS: Terälaitetta ei saa käyttää ilman hyväksyttyä suojusta. Katso kohta Tekniset tiedot. Jos terälaitteeseen asennetaan väärä tai viallinen suojus tai J-kahvaa ei ole asennettu metallisen terälaitteen kanssa, seurauksena voi olla vakava henkilövahinko.

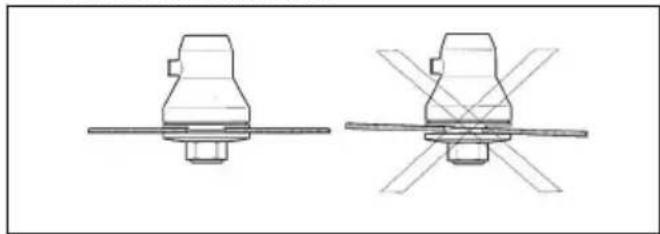

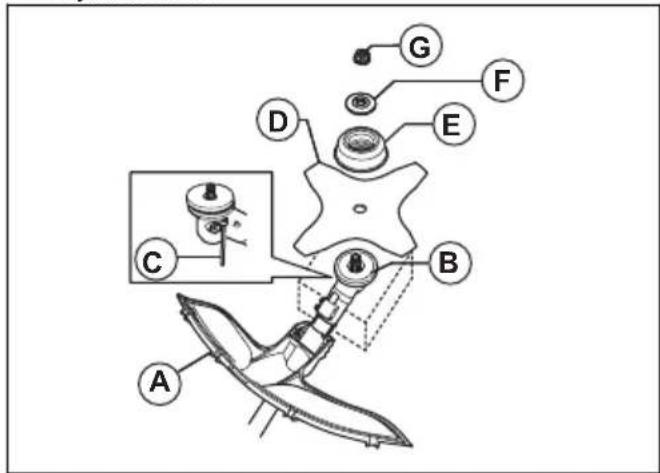

Ruohoterän kiinnittäminen

1. Aseta laitteen vaihde tasaiselle alustalle, jotta terän asennus onnistuu oikein.
2. Käännä käyttöakselia, kunnes yksi jousilevyn (B) rei'istä on kulmavaihdekotelon vastaavan reiän kohdalla.

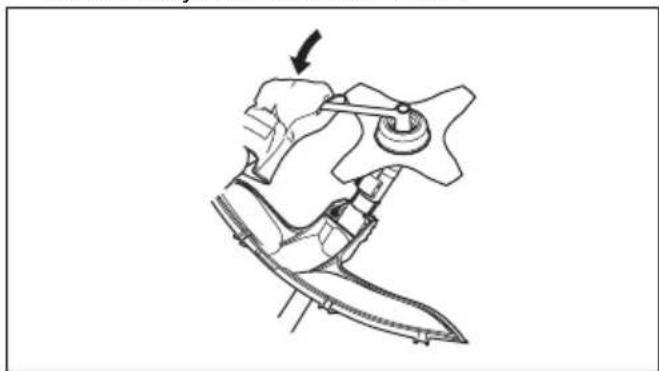

3. Lukitse akseli asettamalla lukkotappi (C) reikään.
4. Aseta ruohoterä (D), tukikuppi (E) ja tukilaippa (F) käyttöakselille.

1. Varmista, että jousilevy ja tukilaippa tulevat oikein ruohoterän keskireikään.

1. Kiinnitä mutteri (G).

2. Kiristä mutteri hylsyavaimella. Pidä kiinni avaimen varresta läheltä teräsuojusta. Kiristä terälaitteen pyörintäsuuntaan nähden vastakkaiseen suuntaan. Kiristä kiristysmomenttiin 35–50 Nm.

Siimapään suojuksen kiinnittäminen siimapäähän

1. Aseta siimapään suojus (A) levypidikkeen (M) molempiin koukkuihin.
2. Kierrä suojus vetovarren ympäri ja kiinnitä se pultilla (L) vetovarren vastakkaiselle puolelle.
3. Aseta lukkotappi (C) pultin pään uraan ja kiristä pultti kokonaan.

Ruohoterä

• Käytä oikein teroitettuja teriä. Väärin teroitettu tai vaurioitunut terä lisää tapaturmien vaaraa.
• Käytä oikein säädettyjä teriä. Oikea terän säätö on 1 mm. Väärin säädetty terä lisää tapaturmien ja vaurioiden vaaraa.
• Katso terän oikea teroitus ja säätö terän mukana tulleista ohjeista.

Laitteen tasapainottaminen

VAROITUS: Käytä aina valjaita, kun käytät konetta. Valjaiden ansiosta laitetta on erittäin helppo hallita, ja se vähentää käsiin ja selkään kohdistuvaa rasitusta.

• Pue valjaat päällesi.
• Kiinnitä laitteen ripustuskoukku valjaisiin, ja pidä terälaitetta maanpinnan suuntaisesti.

- Laite on oikeassa tasapainossa, kun terän leikkuukorkeus on lähellä maanpintaa.

VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen käyttöä.

Valjaiden säätäminen

VAROITUS: Kiinnitä laite aina valjaisiin oikein. Muussa tapauksessa et voi hallita laitetta turvallisesti, ja seurauksena voi olla vahinkoa sinulle tai muille. Älä käytä valjaita, joiden pikavapautusmekanismi on viallinen.

VAROITUS: Hätätilanteessa päästä irti valjaista ja laitteesta, ja anna niiden pudota maahan.

1. Pue valjaat päällesi.
2. Säädä valjaat sopivaan työasentoon.
3. Säädä valjaat niin, että terälaite on maanpinnan suuntaisesti.

1. Jos tehtävänä on leikata ruohon, anna terälaitteen nojata kevyesti maata vasten. Säädä valjaiden kiinnike niin, että laite on tasapainossa.

Työasento

• Pidä laitteesta kiinni kummallakin kädellä.
• Pidä laitetta kehon oikealla puolella.
• Pidä leikkuulaitteisto vyötärön korkeudella.
• Pidä kaikki ruumiinosat etäällä kuumista pinnoista.
• Pidä kaikki ruumiinosat etäällä terälaitteesta.

Ennen tuotteen käyttöä

• Varmista työaluetta tutkimalla, että tunnet maaston laadun ja kaltevuuden ja mahdolliset esteet, kuten kivet, oksat ja ojat.
  • Tarkista laite kokonaisuudessaan.
• Tee tässä ohjekirjassa kuvatut turvallisuustarkastukset ja huolto- ja ylläpitotoimenpiteet.
• Varmista, että kaikki kannet, suojukset, kahvat ja terävarustus on kiinnitetty oikein, eikä niissä ole vaurioita.

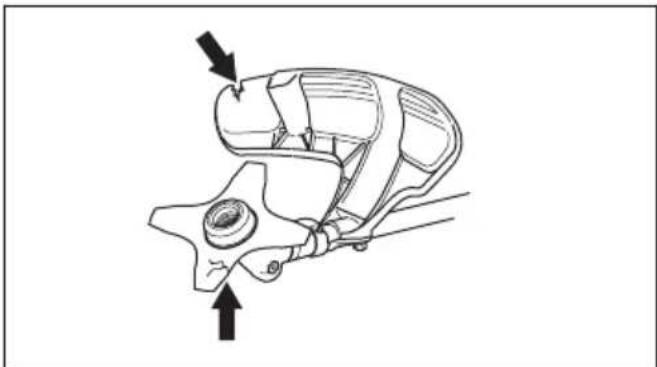

• Varmista, ettei ruohoterän hampaissa tai terän keskireiässä ole halkeamia. Vaihda terä, jos se on vaurioitunut.
  • Tarkista, onko tukilaipassa halkeamia. Vaihda tukilaippa, jos se on vaurioitunut.

- Varmista, ettei lukkomutteria voi irrottaa käsin. Jos sen voi irrottaa käsin, se ei lukitse terälaitetta riittävän tiukasti ja se on vaihdettava.

- Tarkista teränsuojus vaurioiden tai halkeamien varalta. Vaihda teränsuojus, jos siinä on kolhuja tai halkeamia.

- Tarkista siimapää ja terälaitteen suojus vaurioiden tai halkeamien varalta. Vaihda siimapää ja terälaitteen suojus, jos niissä on kolhuja tai halkeamia.

VAROITUS: Takapotku tarkoittaa laitteen äkillistä ja voimakasta liikahtamista sivulle. Takapotku tapahtuu, kun ruohoterä osuu tai tarttuu esteeseen, jota ei voi leikata. Takapotku voi liikuttaa laitetta tai käyttäjää mihin tahansa suuntaan. Se aiheuttaa tapaturmien vaaran käyttäjälle ja sivullisille. Vaara on suurempi alueilla, joissa ei ole helppo nähdä leikattavaa materiaalia. Älä leikkaa kuvassa harmaana näkyvällä terän kohdalla. Terän nopeus ja liike voivat aiheuttaa takapotkun. Vaara kasvaa katkaistavan rungon paksuuden mukaan.

Ruohonraivaus ruohoterällä

HUOMAUTUS: Älä käytä ruohoteriä puuhun. Käytä ruohoteriä vain pitkään tai paksuun ruohoon.

• Liikuta laitetta puolelta toiselle.
- Aloita liike oikealta vasemmalle, kun leikkaat. Siirrä laitetta oikealle, ennen kuin leikkaat uudelleen.
- Leikkaa ruohoterän vasemmalla puolella.

• Kallista ruohoterä vasemmalle, niin ruoho jää aumaksi. Tällöin ruohon kerääminen on helppoa.
  • Pysy vakaassa haara-asennossa.
• Siirry eteenpäin jokaisen oikealle suunnatun liikkeen jälkeen ja varmista ennen leikkaamisen jatkamista, että asentosi on vakaa.
• Paina tukikuppia kevyesti maata vasten, jotta ruohoterä ei osu maahan.
• Noudattamalla näitä ohjeita vähennät vaaraa, että leikkuujäte kiertyy ruohoterän ympärille:

a) Anna täyskaasu.

b) Älä vie ruohoterää leikkuujätteen läpi, kun liikutat laitetta vasemmalta oikealle.

- Ennen kuin keräät leikkuujätteen, sammuta moottori ja irrota laite valjaista. Laske laite maahan.

Ruohon raivaaminen ruohoterällä

1. Ruohoteriä ja ruohoveitsiä ei saa käyttää puumaisten runkojen raivaukseen.
2. Ruohoterää käytetään kaiken tyyppisen pitkän tai paksun ruohon raivaukseen.

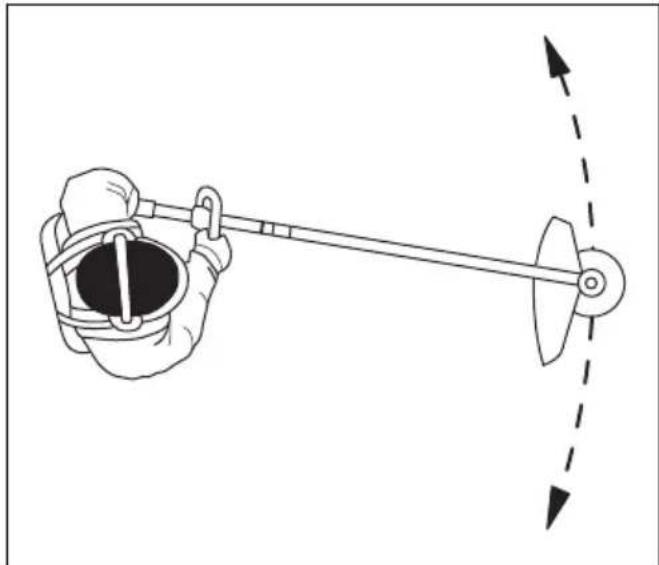

3. Ruoho niitetään edestakaisella sivuttaislikkeellä, jossa liike oikealta vasemmalle on raivausliike ja liike vasemmalta oikealle paluuliike. Käytä leikkaamiseen terän vasenta puolta (kello 8:n ja 12:n välinen teräsektori).

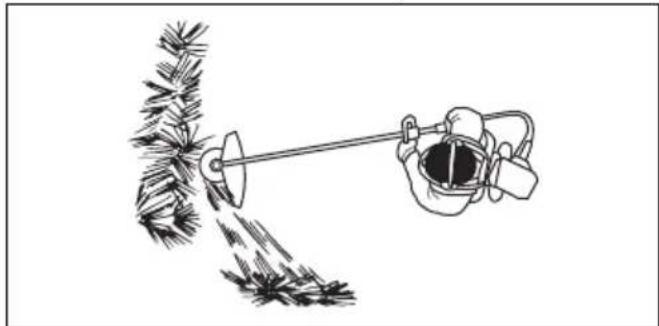

4. Jos terää kallistetaan raivattaessa hieman vasemmalle, ruoho jää aumaksi, josta se on helppo kerätä pois esim. haravoitaessa.
5. Pyri työskentelemään tasaisella rytmillä. Seiso tukevassa haara-asennossa. Siirry paluuliikkeen jälkeen eteenpäin ja asetu taas tukevaan asentoon.

6. Anna tukikupin nojata kevyesti maata vasten. Se on tarkoitettu suojaamaan terää maakosketukselta.

7. Vähennä vaaraa, että raivattava materiaali kiertyy terän ympärille, työskentelemällä aina täydellä nopeudella ja väistämällä raivattua materiaalia paluuliikkeen aikana.

8. Pysäytä moottori, irrota valjaat ja aseta raivaussaha maahan, ennen kuin alat kasata raivattua materiaalia.

Ruohon leikkaaminen

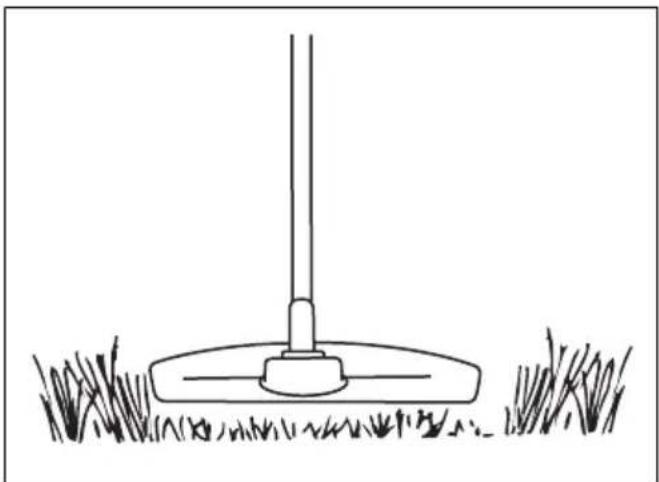

1. Varmista, että siima on maanpinnan suuntaisena, kun leikkaat.

1. Älä paina siimapäätä maahan. Maanpinta ja laite voivat vaurioitua.

2. Älä anna siimapään osua maahan jatkuvasti, sillä se voi vaurioittaa siimapäätä.

3. Käytä täyttä nopeutta, kun leikkaat ruohoa liikuttamalla laitetta sivulta toiselle.

Varmista, että siima on maanpinnan suuntaisena.

Ruohon lakaisminen

Leikatun ruohon voi poistaa alueelta pyörivän trimmerin siiman aiheuttaman ilmavirran avulla.

1. Pidä siimapäätä ja siimaa maan suuntaisesti maan yläpuolella.
2. Käytä täyttä käyntinopeutta.
3. Lakaise ruoho liikuttamalla siimapäätä puolelta toiselle.

VAROITUS: Puhdista siimapään kansi aina, kun asennat uuden siiman, epätasapainon ja kahvojen tärinän estämiseksi. Tarkista myös muut siimapään osat ja puhdista tarvittaessa.

Huolto

Johdanto

VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen minkäänlaisten huoltotöiden aloittamista.

Huoltokaavio

VAROITUS: Irrota akku, ennen kuin alat tehdä huoltotoimia.

Alla on luettelo laitteelle tehtävistä huoltotoimista.

Huolto	Päivittäin	Viikoittain	Kuukau-sittain
Puhdista laitteen ulko-osat kuivalla liinalla. Älä käytä vettä. X
Varmista, ettei terälaite ole vaurioitunut. Vaihda terälaite, jos se on vaurioitunut. X
Varmista, että terälaitteen suojus ei ole vaurioitunut. Vaihda terälaitteen suojus, jos se on vaurioitunut.	X
Varmista, että kaikki ruuvit ja mutterit on kiristetty. X
Tarkasta, että 3/4 kulmavaihteesta on täytetty voiteluaineella. Lisää tarvittaessa erikoisrasvaa.		X

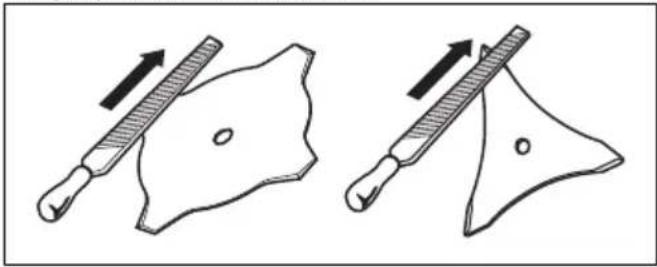

Ruohoterän teroittaminen

VAROITUS: Pysäytä moottori. Käytä suojakäsineitä.

• Katso ruohoterän oikea teroitus terälaitteen mukana tulleista ohjeista.
• Teroita kaikki reunat tasaisesti, jotta tasapaino säilyy.
• Käytä yksihakkuista lattaviilaa.

VAROITUS: Hävitä aina vahingoittunut terä. Älä yritä suoristaa taipunutta tai vääntynyttä terää ja käyttää sitä uudelleen.

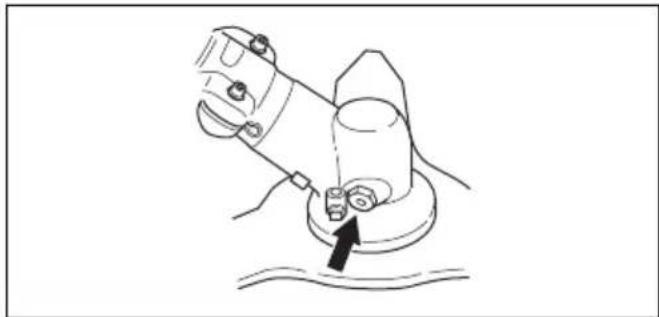

Kulmavaihde

Kulmavaihteesta 3/4 on täytetty rasvalla tehtaalla. Varmista ennen käyttöä, ettei rasvamäärä ole muuttunut. Käytä Husqvarna-erikoisrasvaa, jos rasvaa on lisättävä. Älä vaihda kulmavaihteen rasvaa. Jätä kulmavaihteen korjaus huoltohenkilöstön tehtäväksi.

325iLK + Ruohoraivurilisälaite BCA850
Moottori
Käyttöakselin pyörimisnopeus, 1/min ^17	5 800
Paino
Paino, kg 3,7+1,6
Leikkaus
Leikkuuleveys, mm ∅ 255
Melupäästöt ^18
Äänen tehotaso, mitattu dB(A) 95
Äänen tehotaso, taattu LWA dB(A) 96

17 Kierrosta minuutissa
18 Melupäästöt ympäristöön äänentehona (LWA) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Koneen ilmoitettu äänentehotaso on mitattu käyttäen alkuperäistä terälaitetta, joka antaa suurimman äänentehotason. Taatun ja mitatun äänitehon erona on se, että taattu ääniteho sisältää myös mitatun tuloksen hajonnen ja vaihtelun saman mallin eri laitteiden välillä direktiivin 2000/14/EY mukaisesti.

325iLK + Ruohoraivurilisälaite BCA850
Äänitasot19
Vastaava äänenpainetaso käyttäjän korvan tasalla mitattuna standardin ISO 22868 mukaan, dB(A):
Varustettu siimapäällä (alkuperäinen) 82
Tärinätasot20
Kahvojen tärinätasot standardin ISO 22867 mukaan mitattuna, m/s2
Varustettu siimaterällä (alkuperäinen), vasen/oikea 3,3/1,5

Lisävarusteet

Tarvikkeet

Hyväksytyt lisävarusteetBCA850-lisälaitteelle	Varustetyyppi Terälaitteen suojus, tuotenro
Teräakselin kierre M10
Terien/leikkaimien keskireikä ∅ 25,4 mm
Ruohoterä/trimmeri Ruohoterä 255-4 1" (∅ 255, 4-hampai-nen)	588 11 79-01

EY-vaatimustenmukaisuusvakuutus

EY-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel: [phone], vakuuttaa täten, että ruohoraivurilisälaite Husqvarna BCA850 alkaen vuoden 2019 sarjanumeroista (vuosi on ilmoitettu arvokilvessä ennen sarjanumeroa) sekä 325iLK-käyttöyksikkö on valmistettu noudattaen seuraavaa NEUVOSTON DIREKTIIVIÄ:

• 17. toukokuuta 2006 annettu konedirektiivi 2006/42/EY.
- 26. helmikuuta 2014 annettu direktiivi 2014/30/EY sähkömagneetisesta yhteensopivuudesta.
- 8. toukokuuta 2000 annettu direktiivi 2000/14/EY, joka koskee melupäästöjä ympäristöön.
- 8. kesäkuuta 2011 annettu direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa, 2011/65/EU.

Seuraavia standardeja on sovellettu: IEC 62841-1:2014, EN ISO 11806-1:2011, EN 50581:2012

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, Box 7035, SE-750 07 Uppsala, Sweden on suorittanut EY-tyyppitarkastuksen konedirektiivin (2006/42/EY) artiklan 12 kohdan 3b mukaisesti. Sertifikaatin numero on:

RISE SMP Svensk Maskinprovning AB on myös vahvistanut vaatimustenmukaisuuden neuvoston direktiivin 2000/14/EY liitteen V mukaisesti. Sertifikaatin numero on: 01/1610/010

Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 68.

Huskvarna

Pär Gustafsson, kehityspäällikkö (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja.)

Sommaire

Introduction....71

Sécurité....72

Montage....76

Utilisation....79

Entretien....81
