BCA850 - Desbrozadora HUSQVARNA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Accesorio para desbrozadora (cabezal de corte)
Marca	Husqvarna
Modelo	BCA850
Peso (accesorio)	3,7 kg
Peso total (con unidad de alimentación 325iLK+)	5,3 kg
Alimentación	Batería (compatible con unidad de alimentación 325iLK+)
Velocidad del eje de salida	5 800 rpm
Diámetro de corte	255 mm
Tipo de corte	Cuchilla para hierba 255-4 (4 dientes) o cabezal desmalezador
Profundidad de corte	255 mm (diámetro)
Nivel de potencia sonora medido	95 dB(A)
Nivel de potencia acústica garantizado	96 dB(A)
Presión acústica equivalente (cabezal desmalezador)	82 dB(A)
Nivel de vibración (cuchilla, izquierda/derecha)	3,3 / 1,5 m/s²
Seguridad	Protección para equipo de corte, arnés, dispositivo antirrebote, pasador de bloqueo
Mantenimiento	Limpieza diaria, revisión semanal, engrase mensual del cabezal angular
Accesorios incluidos	Cuchilla para hierba, protección, arnés, mango en J, llave hexagonal de 4 mm
Piezas de repuesto	Cuchilla, protección, contratuerca, brida de soporte, disco de arrastre
Reparabilidad	Mantenimiento básico por el usuario; reparaciones complejas en un distribuidor autorizado
Fabricante	Husqvarna AB, Drottninggatan 2, SE-561 82 Huskvarna, Suecia

Preguntas frecuentes - BCA850 HUSQVARNA

¿Cómo ensamblar el mango en J en la desbrozadora BCA850?

Fije el mango en J al mango anular con los 3 tornillos suministrados. Ajústelo a una posición cómoda y luego apriete los tornillos. Asegúrese de no colocar el mango anular sobre la etiqueta.

¿La BCA850 es compatible con todas las baterías Husqvarna?

No, este accesorio está diseñado para usarse solo con la unidad de alimentación 325iLK+. Consulte el manual para verificar la compatibilidad.

¿Cuáles son las instrucciones de seguridad esenciales para usar la BCA850?

Use siempre equipo de protección personal certificado: casco, protectores auditivos, gafas, guantes y botas antideslizantes. Mantenga una distancia de seguridad de al menos 15 metros de personas y animales. Nunca modifique el producto.

¿Cómo montar la cuchilla para hierba en el accesorio BCA850?

Coloque el pasador de bloqueo en un agujero del disco de arrastre para bloquear el eje. Luego, coloque la cuchilla, el protector de suelo y la brida de soporte en el eje. Asegúrese de que el disco y la brida encajen correctamente en el agujero central. Apriete la tuerca a un par de 35-50 Nm.

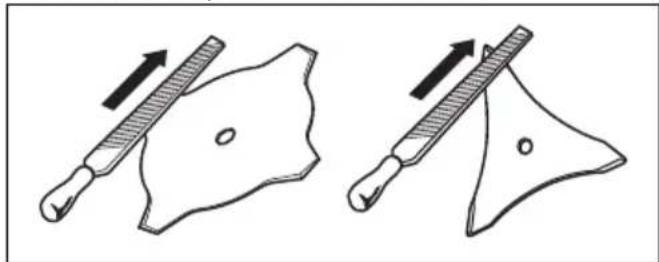

¿Cuál es el procedimiento de afilado de la cuchilla para hierba?

Detenga el motor y retire la batería. Use guantes y una lima plana de corte simple. Afile todos los bordes de manera uniforme para mantener el equilibrio. Deseche cualquier cuchilla dañada (torcida, agrietada).

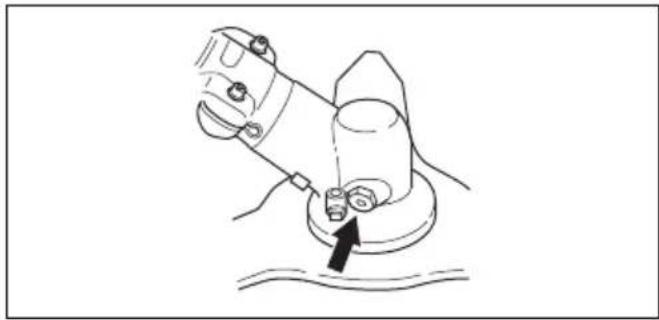

¿Cómo mantener el cabezal angular de la BCA850?

Verifique que el cabezal angular esté lleno hasta 3/4 de grasa. Si es necesario, rellene con grasa especial Husqvarna. No cambie el tipo de grasa. Para reparaciones, contacte a un taller autorizado.

¿Por qué mi producto vibra de manera anormal?

Las vibraciones anormales pueden deberse a un hilo de corte demasiado largo, una cuchilla desequilibrada o un cabezal desmalezador obstruido. Detenga el producto, retire la batería, limpie el cabezal y verifique el equilibrio de la cuchilla. Si el problema persiste, consulte a un reparador.

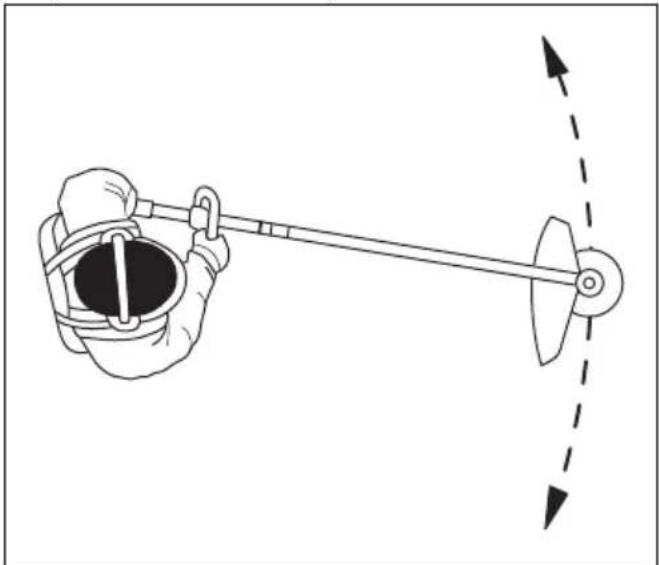

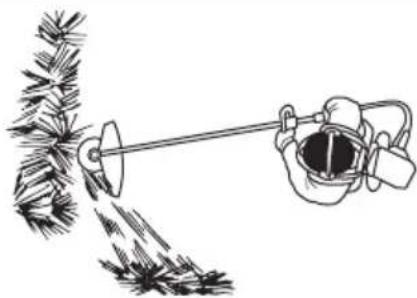

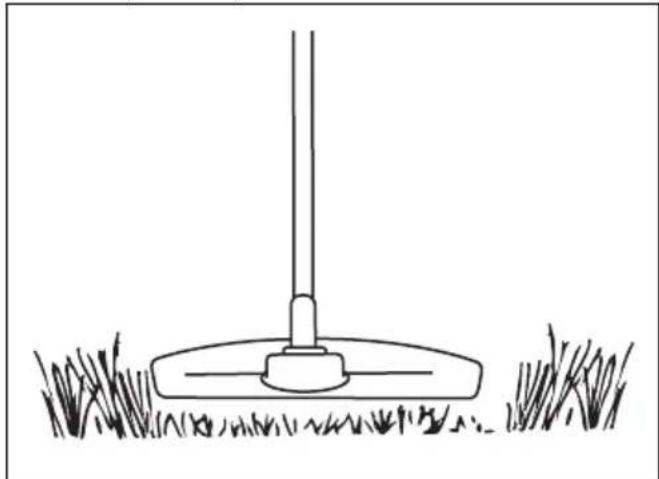

¿Cuál es la mejor técnica para desbrozar con la cuchilla para hierba?

Use el lado izquierdo de la cuchilla (sector de 8 a 12 en punto) y realice un movimiento de balanceo de derecha a izquierda. Incline ligeramente la cuchilla hacia la izquierda para formar franjas de hierba cortada. Trabaje a máxima velocidad y mantenga una posición estable con los pies separados.

¿Cómo transportar y almacenar la desbrozadora BCA850?

Use siempre la protección de transporte suministrada. Guarde el producto en un lugar cerrado con llave, fuera del alcance de niños y personas no autorizadas. Retire la batería antes de cualquier almacenamiento o transporte.

¿Dónde encontrar las piezas de repuesto para la BCA850?

Las piezas de repuesto (cuchilla, protección, contratuerca, etc.) están disponibles en los distribuidores autorizados de Husqvarna. Use exclusivamente accesorios originales para garantizar la seguridad y el cumplimiento.

MANUAL DE USUARIO BCA850 HUSQVARNA

ES Manual de usuario 43-57

FI Käyttöohje 58-70

Funcionamiento.... 50

Mantenimiento.... 53

Datos técnicos.... 55

Accesorios....56

Declaración de conformidad CE.... 57

Introducción

Descripción del producto

Trabajamos constantemente para perfeccionar nuestros productos y nos reservamos, por lo tanto, el derecho a introducir modificaciones en la construcción y el diseño sin previo aviso.

Nota: En este manual se cubren las unidades a batería.

Uso previsto

ADVERTENCIA: Este accesorio solo puede utilizarse con el producto para el que está

previsto; consulte el capítulo sobre accesorios del manual de usuario del producto en cuestión.

El producto es una desbrozadora para cortar distintos tipos de vegetación. No utilice el producto para otras tareas diferentes a cortar o desbrozar hierba. Utilice una hoja de hierba para cortar hierba.

Nota: El uso podría estar regulado por los reglamentos nacionales o locales. Observe los reglamentos indicados.

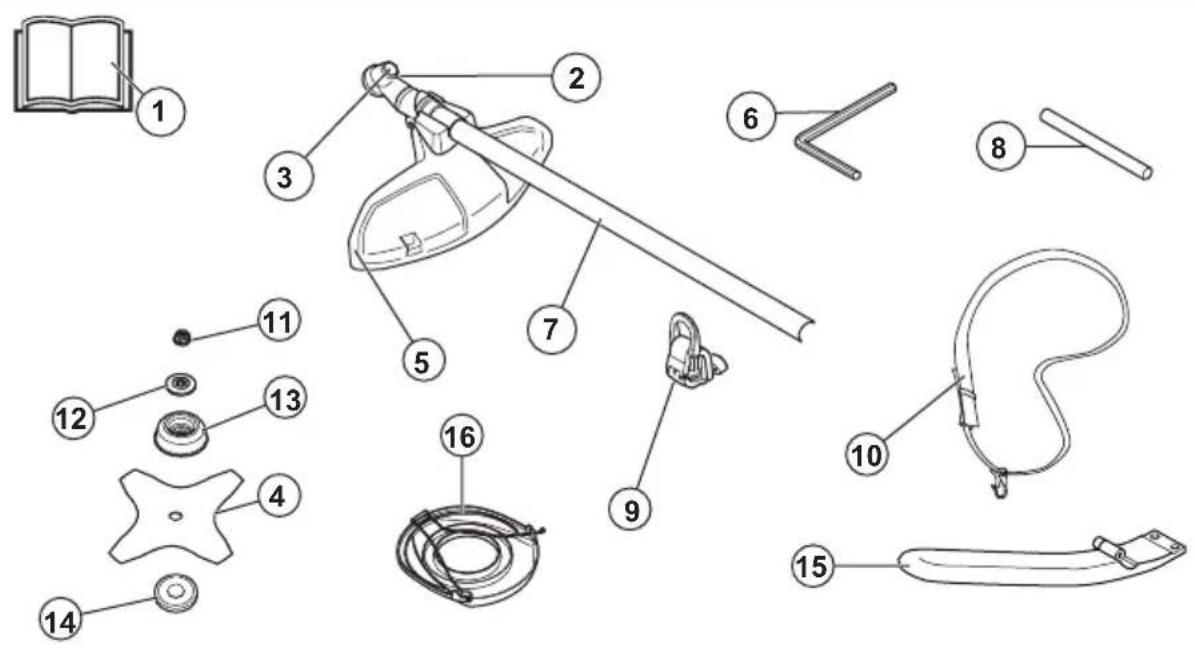

Descripción del producto

1. Manual de usuario
2. Engranaje angulado
3. Orificio para el pasador de bloqueo
4. Hoja de hierba
5. Protección del equipo de corte
6. Llave hexagonal de 4 mm
7. Eje

8. Pasador de seguridad

9. Gancho de sujeción del arnés

10. Arnés
11. Tuerca de bloqueo
12. Brida de apoyo
13. Cazoleta de apoyo
14. Pieza de arrastre
15. Asa
16. Protección para transportes

Símbolos que aparecen en el producto

ADVERTENCIA: El uso descuidado o incorrecto de este equipo puede provocar heridas graves o mortales al operador o a otras personas.

Utilice un casco protector si trabaja en un lugar donde puedan caerle objetos. Utilice protección auditiva homologada. Utilice protección ocular homologada.

Velocidad máxima del eje de salida.

Mantenga todas las partes del cuerpo lejos de las superficies calientes.

El producto puede provocar que salgan objetos despedidos, lo que puede causa lesiones.

Existe riesgo de lanzada de hoja si el equipo de corte entra en contacto con un objeto que no pueda cortar inmediatamente. El producto puede cortar partes del cuerpo. Mantenga siempre a las personas y animales a una distancia mínima de 15 m/50 pies durante el funcionamiento del producto.

Utilice guantes protectores homologados.

Utilice botas de trabajo antideslizantes.

El usuario debe asegurarse de que ninguna persona ni ningún animal se acerquen a menos de 15 metros. Cuando haya varios operarios trabajando en el mismo lugar de trabajo, la distancia de seguridad entre ellos debe ser de 15 metros. El equipo puede despedir objetos con mucha fuerza, y pueden rebotar. Si no se utiliza el equipo de seguridad recomendado, se pueden producir daños oculares graves.

Las emisiones sonoras en el entorno según la directiva de la Comunidad Europea. Las emisiones del accesorio se indican en el capítulo Datos técnicos y en la etiqueta.

aaaassxxxx La

placa de características muestra el número de serie. aaaa es el año de fabricación, ss es la semana de pro- ducción y xxxx es el número secuencial.

Nota: Los demás símbolos/etiquetas que aparecen en el producto corresponden a requisitos de homologación específicos en otras zonas comerciales.

Fabricante

Husqvarna AB

Drottninggatan 2, SE-561 82 Huskvarna, Sweden, tel: [phone]

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan para destacar información especialmente importante del manual.

ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual.

PRECAUCIÓN: Indica un riesgo de daños en el producto, otros materiales o el área adyacente si no se respetan las instrucciones del manual.

Nota: Se usa para proporcionar más información necesaria en una situación determinada.

Advertencias generales de seguridad relacionadas con la herramienta eléctrica

ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones que se suministran con esta herramienta eléctrica. Si no se siguen las instrucciones que aparecen a continuación, puede producirse una descarga eléctrica, un incendio o lesiones graves.

Nota: Conserve todas las advertencias e instrucciones para su consulta. El término «herramienta eléctrica» empleado en las advertencias hace referencia a una herramienta eléctrica que funciona con conexión a la red de suministro (con cable) o a una herramienta que funciona con batería (sin cable).

Otra información de seguridad general

• Si va a trasladarse de un lugar a otro, apague primero el producto. No olvide extraer la batería cuando vaya a dejar el producto a otra persona.
• Nunca ponga el producto hacia abajo, a menos que lo haya apagado y haya extraído la batería. No deje el producto desatendido mientras esté en funcionamiento.
• La herramienta de corte no se detiene inmediatamente después de apagar el producto.
• La hoja debe pararse por completo una vez que el interruptor del gatillo vuelva a su posición original.
• Antes de usar el producto, y después de cualquier impacto, compruebe que no hay signos de desgaste o daños y, si fuera necesario, repárela.
• Si algo se atasca en el equipo de corte mientras se trabaja con el producto, deténgalo y apáguelo. Asegúrese de que el equipo de corte se detiene por completo. Quite la batería antes de limpiar, inspeccionar o reparar el producto o el equipo de corte.
• Compruebe el producto antes de utilizarlo. Consulte Descripción del producto en la página 43y Comprobación de la protección del equipo de corte en la página 48 No utilice un producto defectuoso. Lleve a cabo las comprobaciones de seguridad y siga las instrucciones de mantenimiento y servicio descritas en este manual.
• Un equipo de corte defectuoso puede aumentar el riesgo de accidentes.
• Compruebe que el engranaje no tenga suciedad ni grietas. Limpie el engranaje de hierba y hojas con un cepillo. Se deben utilizar guantes cuando sea necesario.
• Asegúrese de que las aberturas de ventilación no presentan en ningún momento residuos.
• Compruebe que el cabezal de corte está bien acoplado a la recortadora.
• Todas las tapas, protecciones y mangos deben estar montados antes de arrancar la máquina.
• Controle que el producto esté en excelentes condiciones de funcionamiento. Verifique que todas las tuercas y tornillos estén apretados.

• Controle que el cabezal de corte y la protección de la recortadora no estén dañados ni presenten grietas. Cambie el cabezal de corte o la protección de la recortadora si han recibido golpes o están agrietados. Utilice siempre la protección recomendada para cada equipo de corte en particular. Consulte el capítulo Datos técnicos.

• Este producto es una herramienta peligrosa si no se usa con cuidado o si se utiliza de forma incorrecta. Este producto puede ocasionar lesiones graves o mortales tanto al operador como a cualquier otra persona.

• Este aparato no debe ser utilizado por personas (incluidos niños) con habilidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que lo hagan con supervisión o reciban instrucción en relación con el uso del aparato por parte de una persona responsable de su seguridad. Debe vigilarse a los niños para asegurarse de que no juegan con el aparato.
• No permita nunca que los niños utilicen la máquina ni permanezcan cerca de ella. La máquina es muy fácil de arrancar y los niños podrían hacerlo si no se les vigila lo suficiente. Ello puede comportar riesgo de daños personales graves. Por consiguiente, desconecte la batería cuando la máquina no esté bajo control.
• No permita nunca que los niños ni otras personas sin formación utilicen o reparen el producto o su batería.
• El uso podría estar regulado por los reglamentos nacionales o locales. Observe los reglamentos indicados.
• Guarde el equipo en un lugar seguro fuera del alcance de los niños y las personas no autorizadas.
• La protección para transportes debe usarse siempre para el almacenamiento y el transporte.
• Asegure el producto durante el transporte.
• Mantenga las manos y los pies lejos del área de corte en todo momento y, especialmente, al encender el motor.
• Cuando el producto se desactive, mantenga las manos y los pies alejados del equipo de corte hasta que se haya detenido por completo.
• No retire el material cortado ni permita que otras personas lo retiren con el producto en marcha o el equipo de corte en funcionamiento; esto puede dar lugar a lesiones graves.
• Tenga en cuenta que es usted, como usuario, el responsable de no exponer a riesgos o accidentes a las personas y a su propiedad.
• Bajo ninguna circunstancia debe modificarse la configuración original del producto sin autorización del fabricante. Utilice siempre accesorios originales. Las modificaciones y/o la utilización de accesorios no autorizadas pueden ocasionar accidentes graves o incluso la muerte del operario o de terceros. Su garantía no cubre daños o responsabilidades provocadas por la utilización de accesorios o piezas de repuesto no autorizados.

• Los únicos accesorios que pueden utilizarse con este producto son los equipos de corte que recomendamos en el capítulo Datos técnicos.

• No utilice nunca un producto que haya sido modificado y no se corresponda con la configuración original.

• No utilice nunca un producto defectuoso. Lleve a cabo las comprobaciones de seguridad y siga las instrucciones de mantenimiento y servicio de este manual. Algunas medidas de mantenimiento y servicio deben ser efectuadas por especialistas formados y cualificados. Consulte las instrucciones del apartado Mantenimiento.
• Trabajar con mal tiempo es fatigoso y a menudo añade riesgos innecesarios. Debido al riesgo añadido, no se recomienda utilizar la máquina con muy mal tiempo, por ejemplo, con niebla densa, lluvia intensa, vientos fuertes, frío extremo, riesgo de tormenta eléctrica, etc.
• No trabaje nunca desde una escalera, taburete u otra posición elevada que no tenga un apoyo completamente seguro.
• Guarde los aparatos que no esté utilizando en un recinto cerrado y a cubierto.
• Es imposible abarcar todas las situaciones en las que puede encontrarse. Utilice siempre el equipo con cuidado y sentido común. Evite todas aquellas situaciones que considere que sobrepasan sus capacidades. Si, después de leer estas instrucciones, no está seguro del procedimiento que debe seguir, consulte a un experto antes de utilizar el equipo.
• Mientras esté trabajando, evite que cualquier persona o animal se acerque a menos de 15 metros. Si varios usuarios trabajan en el mismo lugar, la distancia de seguridad debe equivaler, por lo menos, a 15 metros. De lo contrario, existe el riesgo de daños personales graves. Pare el producto inmediatamente si alguien se acerca. Nunca se dé la vuelta con el producto si no ha verificado antes que no hay nadie detrás, dentro de la zona de seguridad.
• Si algo se atasca en el equipo de corte mientras se trabaja con el producto, deténgalo y apáguelo. Asegúrese de que el equipo de corte se detiene por completo. Quite la batería antes de limpiar, inspeccionar o reparar el producto o el equipo de corte.
• Asegúrese de que nadie, ningún animal ni ningún objeto puedan afectar al control sobre el producto, y que no puedan entrar en contacto con el equipo de corte ni con objetos sueltos que salgan despedidos por la acción del equipo de corte. No use el producto a no ser que sea capaz de pedir ayuda en caso de accidente.
• Compruebe que pueda caminar y mantenerse de pie con seguridad. Observe si hay eventuales impedimentos para desplazamientos imprevistos (raíces, piedras, ramas, zanjas, etc.). Proceda con sumo cuidado al trabajar en terreno inclinado.
• Camine, en ningún caso corra.
• Inspeccione la zona de trabajo. Quite todos los materiales sueltos, como piedras, cristales rotos, clavos, alambres, cordones, etc., que puedan salir

despedidos o enredarse en la cortadora o en la protección de la cortadora.

• Tenga cuidado con los trozos de rama que pueden salir despedidos durante el corte. No corte demasiado cerca del suelo cuando haya piedras u otros objetos que puedan salir despedidos.
• Procure que ninguna prenda de vestir ni ninguna parte del cuerpo entren en contacto con el equipo de corte cuando el producto está activado. Mantenga el producto por debajo de la cintura.
• Cuidado con los objetos que salen despedidos. Se debe utilizar siempre protección ocular homologada. No se incline nunca sobre la protección del equipo de corte. La máquina puede lanzar piedras, basura, etc., contra los ojos y causar ceguera o daños graves.
• Cuando use protectores auriculares, preste siempre atención a las señales o llamadas de advertencia. Quítese siempre la protección de los oídos en cuanto se detenga el motor del producto.
• Si se producen vibraciones inusuales, extraiga más hilo hasta obtener la longitud adecuada para que las vibraciones cesen.
• Si el producto arranca con vibraciones anómalas, deténgalo y extraiga la batería.
• La sobreexposición a las vibraciones puede provocar problemas circulatorios y dolencias de carácter nervioso, especialmente en personas con patologías circulatorias. Acuda a un médico si nota síntomas que puedan relacionarse con la sobreexposición a las vibraciones. Ejemplos de tales síntomas son la pérdida de sensibilidad, el hormigueo, las «punzadas», el dolor, la pérdida o reducción de la fuerza normal o los cambios en el color y la superficie de la piel. Estos síntomas se presentan normalmente en dedos, manos y muñecas.
• Sujete siempre el producto con ambas manos. Mantenga el producto en el lado derecho del cuerpo.

Equipo de protección personal

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

- Para trabajar con el producto, debe utilizar siempre un equipo de protección personal homologado. El equipo de protección personal no elimina completamente el riesgo de lesiones, pero reduce la gravedad de las lesiones en caso de accidente. Deje que el distribuidor le ayude a seleccionar el equipo adecuado.

- Use un casco protector cuando exista el riesgo de que caigan objetos.

- Use protectores auriculares homologados con suficiente capacidad de reducción sonora. La exposición prolongada al ruido puede causar daños crónicos en el oído.

- Utilice protección ocular homologada. Si se utiliza visor, deben utilizarse también gafas protectoras homologadas. Por gafas protectoras homologadas se entienden las que cumplen con la norma ANSI Z87.1 para EE. UU. o EN 166 para países de la UE.

- Utilice guantes cuando sea necesario, por ejemplo, para el montaje, inspección o limpieza del equipo de corte.

- Utilice botas antideslizantes y seguras.

- Use indumentaria de material resistente. Use siempre pantalones largos y gruesos, y mangas largas. No lleve ropa suelta que pueda quedar

atrapada en los arbustos y ramas. No trabaje con joyas, pantalones cortos, sandalias ni los pies descalzos. Recójase el pelo por encima de los hombros.

- Mantenga el equipo de primeros auxilios cerca.

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

En este apartado se describen los componentes de seguridad del producto, su función y el modo de efectuar el control y el mantenimiento para garantizar un funcionamiento óptimo. Consulte las instrucciones bajo el título Introducción en la página 43 para ver dónde están situados estos componentes en su máquina.

La vida útil del producto puede acortarse y el riesgo de accidentes puede aumentar si el mantenimiento no se hace de forma adecuada y si los trabajos de servicio y reparación no se efectúan de forma profesional. Si necesita más información, solicitela al distribuidor de su zona

ADVERTENCIA: No emplee nunca un producto con equipo de seguridad defectuoso. Efectúe la inspección y el mantenimiento del equipo de seguridad del producto tal como se describe en este apartado. Si el producto no supera cualquiera de estas pruebas, póngase en contacto con el taller de servicio para repararla.

PRECAUCIÓN: Todos los trabajos de servicio y reparación de la máquina requieren una formación especial. Esto es especialmente cierto en lo que respecta al equipo de seguridad del producto. Si la máquina no pasa alguno de los controles indicados a continuación, acuda a su taller de servicio local. La compra de alguno de nuestros productos le garantiza que puede recibir un mantenimiento y servicio profesional. Si no ha adquirido la máquina en una de nuestras tiendas especializadas con servicio, solicite información sobre el taller de servicio más cercano.

Comprobación de la protección del equipo de corte

ADVERTENCIA: No utilice un equipo de corte si no está equipado con una protección homologada y debidamente montada. Utilice siempre la protección del equipo de corte recomendada para el equipo de corte que esté utilizando; consulte Accesorios en la página 56. Si se monta una protección del equipo de corte incorrecta o defectuosa, esto puede causar daños personales graves.

La protección del equipo de corte evita que los objetos salgan despedidos hacia el usuario. También evita daños al impedir el contacto con el equipo de corte.

1. Pare el motor.
2. Compruebe visualmente si hay daños como, por ejemplo, grietas.

1. Si la protección del equipo de corte está dañada, cámbiela.

Instrucciones de seguridad para el montaje

ADVERTENCIA: Lea detenidamente, entienda y cumpla estas instrucciones antes de utilizar el producto.

• Retire la batería del producto antes de montarlo.
• Utilice guantes protectores homologados.

• Una protección defectuosa o incorrecta puede causar lesiones. No utilice un accesorio de corte que no disponga de una protección homologada.

• Asegúrese de montar la cubierta y el eje correctos antes de poner en marcha el producto.

• El disco de arrastre y la brida de apoyo deben acoplarse correctamente en el orificio central del equipo de corte. Un equipo de corte mal acoplado puede provocar lesiones o la muerte.
• Para utilizar el producto de forma segura y evitar daños al usuario o a otras personas, el producto debe estar bien sujeto con el arnés.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea las instrucciones de advertencia siguientes antes de realizar el mantenimiento del producto.

• Retire la batería antes de realizar tareas de mantenimiento, otras comprobaciones o montar el producto.
• El usuario debe realizar solo el mantenimiento y las reparaciones indicadas en este manual. Acuda a su taller de servicio autorizado para las tareas de mantenimiento y reparaciones más importantes.
• No limpie la batería o el cargador con agua. Los detergentes agresivos pueden provocar daños en el plástico.
• Si no se realiza el mantenimiento, el ciclo de vida del producto disminuye y aumenta el riesgo de accidentes.
• Para realizar todos los trabajos de mantenimiento y reparación, especialmente en los dispositivos de seguridad en el producto, es necesaria una formación especial. Si no están aprobadas todas las comprobaciones de este manual de usuario después de realizar tareas de mantenimiento, acuda al taller de su distribuidor local. Le garantizamos que realizarán reparaciones y mantenimiento profesionales en su producto.

Montaje

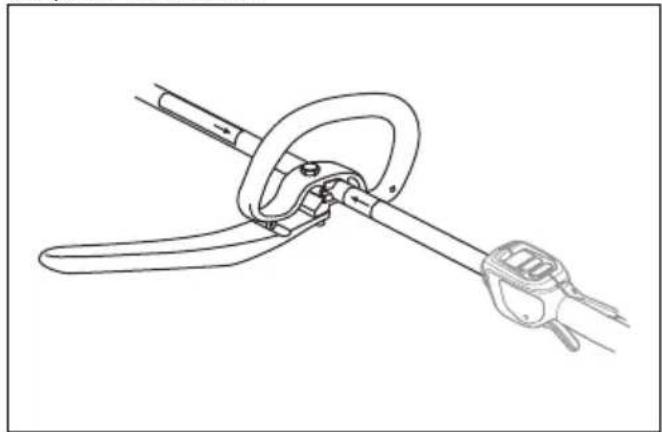

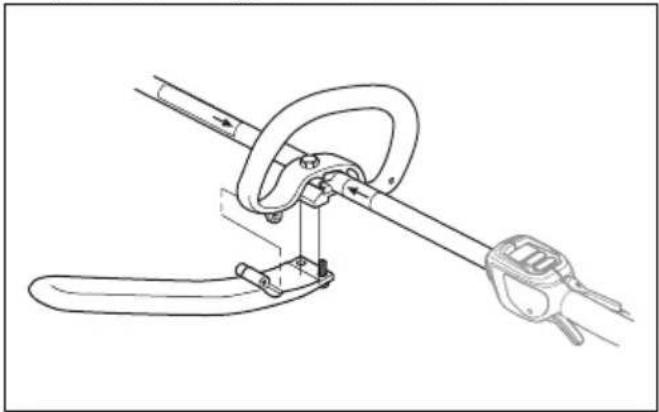

Montaje del asa

ADVERTENCIA: El asa debe fijarse en el mango cerrado en caso de que desee utilizar el producto con cualquier equipo de corte metálico recomendado.

1. Fije el asa al mango cerrado con 3 tornillos.

1. Ajuste el producto en una posición que le resulte cómoda.

2. Apriete los tornillos.

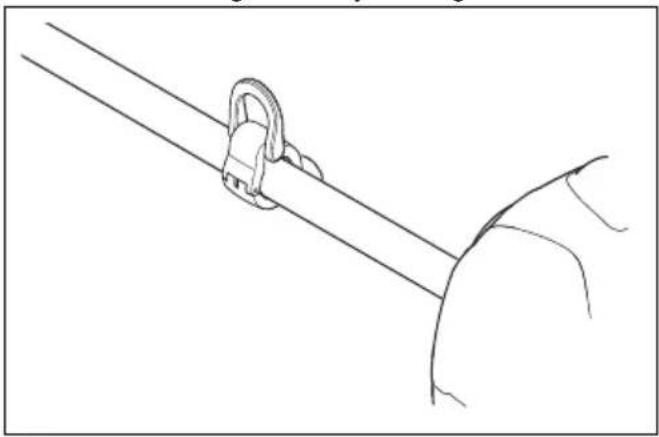

Instalación del gancho de sujeción del arnés (si procede)

1. Instale el gancho de sujeción del arnés entre las flechas del mango trasero y el mango cerrado.

Nota: No coloque el mango cerrado sobre la etiqueta.

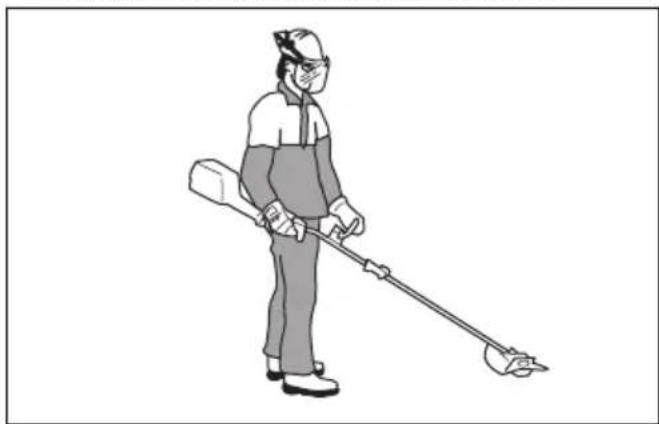

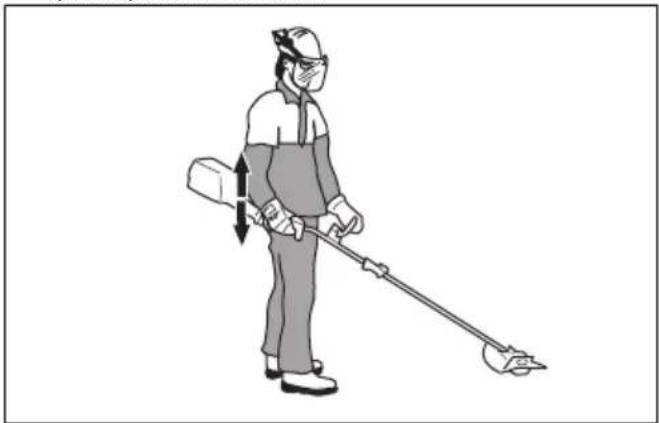

1. Ajuste la argolla de tal forma que el producto quede equilibrado y sea fácil de usar.

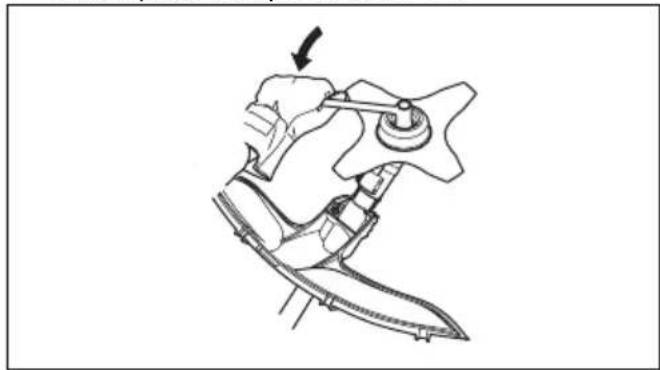

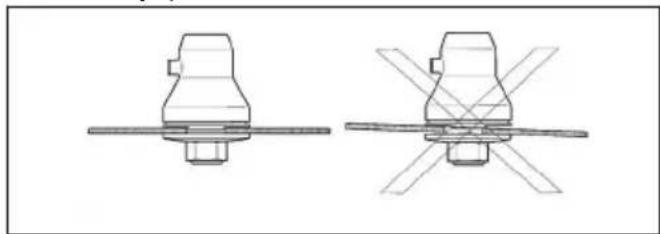

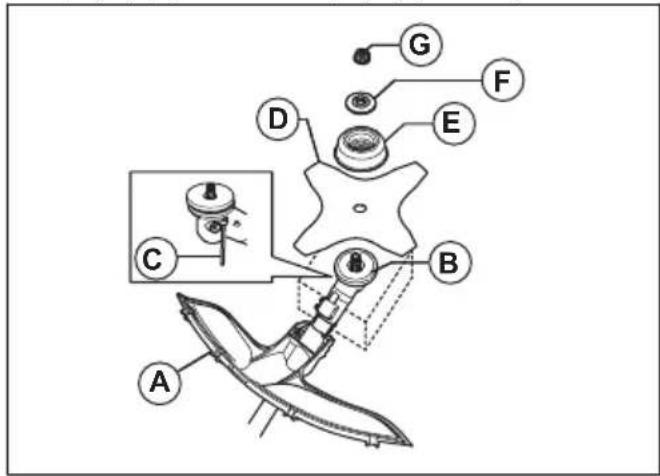

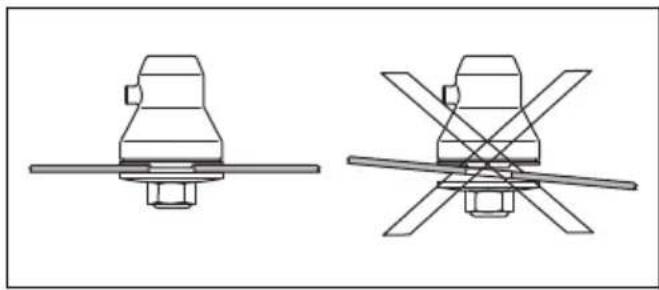

Montaje del equipo de corte

Junto al equipo de corte se incluye una protección para el equipo de corte.

ADVERTENCIA: Utilice guantes protectores.

ADVERTENCIA: Utilice siempre la protección del equipo de corte recomendada para dicho equipo. Consulte Datos técnicos en la página 55.

ADVERTENCIA: Un equipo de corte mal montado puede provocar lesiones o la muerte.

Montaje de las cuchillas

ADVERTENCIA: Al instalar el equipo de corte, es sumamente importante que la sección elevada del disco de arrastre/brida de apoyo quede bien colocada en el orificio central del equipo de corte. Un equipo de corte mal instalado puede causar daños personales graves y/o mortales.

ADVERTENCIA: Bajo ninguna circunstancia se puede utilizar un equipo de corte sin haber montado antes la protección recomendada. Consulte el capítulo Datos técnicos. Si se instala una protección incorrecta o defectuosa, o si falta el asa al usar un equipo de corte metálico, pueden producirse daños personales graves.

Montaje de la hoja para hierba

1. Coloque el engranaje del producto en una superficie plana para asegurarse de que la hoja se monta correctamente.

2. Gire el eje de salida hasta para alinear uno de los orificios del disco de arrastre (B) con el orificio correspondiente de la caja de engranajes.

3. Introduzca el pasador de seguridad (C) en el orificio para bloquear el eje.

4. Coloque la hoja para hierba (D), la cazoleta de apoyo (E) y la brida de apoyo (F) en el eje de salida.

1. Asegúrese de que el disco de arrastre y la brida de apoyo se acoplan correctamente en el orificio central de la hoja para hierba.

1. Coloque la tuerca (G).

2. Apriete la tuerca con la llave de cubo. Sujete la llave cerca de la protección de la hoja. Para apretar, gire en la dirección opuesta a la de giro del equipo de corte. Apriete a un par de 35-50 Nm.

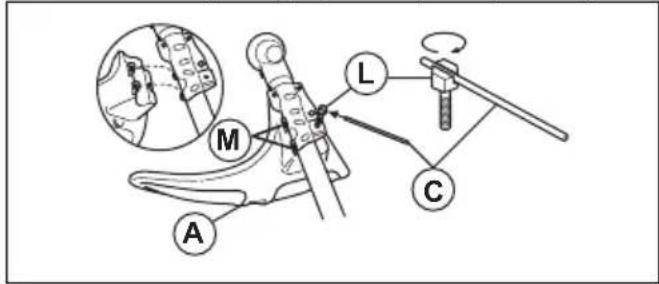

Montaje de la protección de la recortadora para el cabezal de corte

1. Enganche la protección de la recortadora (A) en ambos ganchos del soporte de la placa (M).

2. Doble la protección en torno al eje y móntela con el perno (L) en el lado opuesto del eje.

3. Coloque el pasador de bloqueo (C) en la ranura de la cabeza del perno y apriete el perno por completo.

• Utilice hojas bien afiladas. Una hoja mal afilada o dañada aumenta el riesgo de lesiones.
• Utilice hojas bien ajustadas. Una hoja está bien ajustada a 1 mm. Una hoja mal ajustada aumenta el riesgo de lesiones y daños.
• Para afilar y ajustar correctamente la hoja, consulte las instrucciones que se suministran con ella.

Equilibrado del producto

ADVERTENCIA: Use siempre el arnés cuando utilice el producto. El arnés proporciona el máximo control del producto y reduce el riesgo de sufrir fatiga en los brazos y en la espalda.

• Colóquese el arnés.
• Conecte el gancho de sujeción del producto al arnés y mantenga el equipo de corte paralelo al suelo.
• El producto está bien equilibrado si la hoja se encuentra a la altura de corte cerca del suelo.

ADVERTENCIA: Asegúrese de leer y comprender el capítulo sobre seguridad antes de usar el producto.

Ajuste del arnés

ADVERTENCIA: Conecte siempre este producto en el arnés correctamente. En caso contrario, el producto no se puede controlar de manera segura y puede provocar lesiones al usuario u otras

personas. No use un arnés con un cierre de liberación rápida defectuoso.

ADVERTENCIA: Si se produce una emergencia, suelte el arnés y el producto y deje que caigan al suelo.

1. Colóquese el arnés.
2. Regule el arnés para obtener una postura de trabajo óptima.
3. Ajuste el arnés de manera que el equipo de corte quede paralelo al suelo.

1. Si va a utilizar el producto para cortar hierba, apoye ligeramente el equipo de corte en el suelo. Ajuste la abrazadera del arnés para equilibrar el producto correctamente.

Posición de trabajo

• Sujete el producto con las 2 manos.
• Mantenga el producto en el lado derecho del cuerpo.
• Mantenga el equipo de corte por debajo de la cintura.
• Mantenga cualquier parte del cuerpo alejada de las superficies calientes.
• Mantenga cualquier parte del cuerpo alejada del equipo de corte.

Antes de utilizar el producto

• Examine la zona de trabajo para asegurarse de que conoce el tipo de terreno y la pendiente, y para verificar si hay obstáculos como piedras, ramas y zanjas.
  • Realice una inspección general del producto.
• Lleve a cabo las inspecciones de seguridad, y las labores de mantenimiento y servicio que se indican en este manual.
• Asegúrese de que todas las cubiertas, protecciones y empuñaduras, y el equipo de corte estén bien montados y no presenten daños.

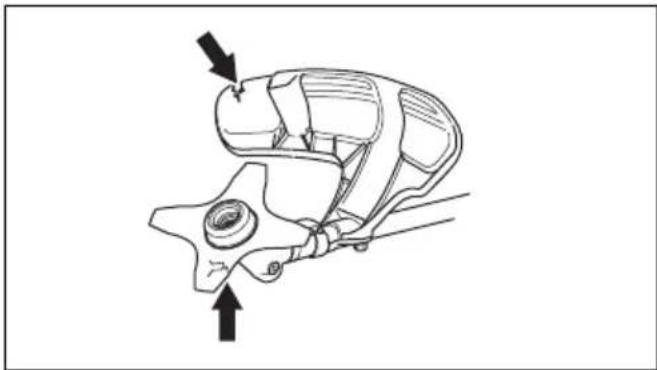

• Asegúrese de que no haya grietas en la parte inferior de los dientes de la hoja para hierba ni en el orificio central de la hoja. Sustituya la hoja si está dañada.

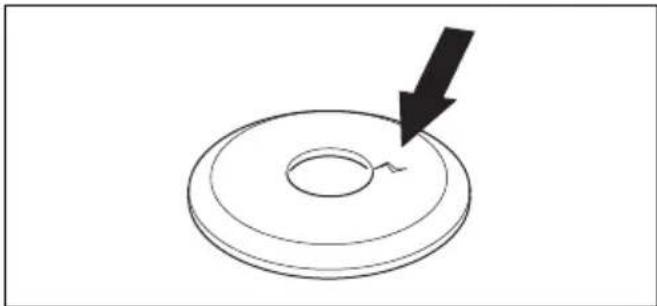

- Examine la brida de apoyo para detectar posibles grietas. Sustituya la brida de apoyo si está dañada.

- Asegúrese de que la contratuerca no pueda retirarse a mano. Si puede quitarla a mano, no fijará debidamente el equipo de corte y será necesario cambiarla.

• Inspeccione la protección de la hoja para comprobar si presenta daños o grietas. Sustituya la protección de la hoja si ha recibido golpes o si tiene grietas.
• Examine el cabezal de corte y la protección del equipo de corte para comprobar si presenta daños o grietas. Cambie el cabezal de corte y la protección del equipo de corte si han recibido golpes o si presentan grietas.

ADVERTENCIA: La lanzada de hoja se produce cuando el producto se mueve hacia un lado de forma rápida y con fuerza. Una lanzada de hoja se produce cuando la hoja para hierba golpea o se engancha en un objeto que no puede cortar. Una lanzada de hoja puede hacer que el producto o el usuario salgan despedidos en cualquier dirección. El usuario o las personas que se encuentren cerca pueden sufrir lesiones. El riesgo aumenta en lugares donde no se ve claramente el material que se debe cortar. No corte con la zona de la hoja que aparece en gris en la ilustración. La velocidad y el movimiento de la hoja pueden provocar el

efecto de lanzada de hoja. El riesgo aumenta cuanto mayor es el grosor del tallo que se va a cortar.

Desbroce de hierba con hoja para hierba

PRECAUCIÓN: No utilice hojas para hierba ni cuchillas para hierba con tallos leñosos. Utilice hojas para hierba y cuchillas para hierba solo para hierba abundante o larga.

• Mueva el producto de lado a lado.
• Al cortar, el movimiento debe efectuarse de derecha a izquierda. Antes de cortar de nuevo, mueva el producto hacia la derecha.
• Efectúe el corte con el lado izquierdo de la hoja para hierba.

• Incline la hoja para hierba hacia la izquierda para que la hierba caiga en una hilera. Así será más fácil recoger la hierba.
• Mantenga una posición estable con los pies separados.
• Avance cada vez que mueva el producto hacia la derecha y asegúrese de encontrarse en una posición estable antes de proceder de nuevo con el corte.
• Ejerza una ligera presión sobre el suelo con la cazoleta de apoyo para que la hoja para hierba no golpee el suelo.
• Obedezca estas instrucciones para reducir el riesgo de que el material cortado se enrede alrededor de la hoja para hierba:
  a) Acelere al máximo.
  b) No haga pasar la hoja para hierba por el material cortado cuando mueva el producto de izquierda a derecha.

- Antes de recoger el material cortado, pare el motor y desmonte el producto del arnés. Coloque el producto en el suelo.

Para desbrozar hierba con una hoja para hierba

1. Las hojas y cuchillas para hierba no deben utilizarse para tallos leñosos.
2. Para todo tipo de hierba alta o gruesa se utiliza la hoja para hierba.

3. Corte la hierba con un movimiento de barrido pendular, dónde el movimiento de derecha a izquierda es el de desbroce y el de izquierda a derecha, el de retorno. Haga trabajar a la parte izquierda de la hoja (entre las 8 y las 12 del reloj).

4. Si al desbrozar la hierba la hoja es inclinada un poco hacia la izquierda, la hierba se acumula en una hilera que es más fácil de juntar posteriormente, por ejemplo al rastrillar.

5. Trate de trabajar siguiendo un ritmo. Párese firmemente con las piernas abiertas. Avance después del movimiento de retorno y párese nuevamente con firmeza.

6. Deje que la cazoleta de apoyo toque ligeramente el suelo. Su función es evitar que la hoja corte en el suelo.

7. Para reducir el riesgo de que se enrolle material alrededor de la hoja, trabaje siempre a la velocidad máxima y evite el material cortado previamente durante el movimiento de retorno.

8. Pare el motor, afloje el arnés y apoye la máquina en el suelo antes de recoger la vegetación cortada.

Para cortar la hierba

1. Asegúrese de que el hilo de corte de la recortadora de césped esté paralelo al suelo cuando corte.

1. No empuje el cabezal de corte contra el suelo. El suelo y el producto pueden resultar dañados.

2. No deje que el cabezal de corte toque el suelo continuamente; puede dañarse el cabezal de corte.

3. Utilice la velocidad máxima cuando mueva el producto de lado a lado para cortar hierba.

Asegúrese de que el hilo de corte de la recortadora de césped esté paralelo al suelo.

Barrer la hierba

El flujo de aire que genera el hilo de corte al girar puede usarse para retirar la hierba cortada de una zona.

1. Mantenga el cabezal de corte y el hilo paralelos al suelo sin llegar a tocarlo.
2. Acelere al máximo.
3. Mueva el cabezal de corte de lado a lado para barrer la hierba.

ADVERTENCIA: Limpie la cubierta del cabezal de corte cada vez que coloque hilo de corte nuevo para evitar que las empuñaduras pierdan equilibrio y generen vibraciones. Revise también el resto de componentes del cabezal de corte y límpielos si es necesario.

Mantenimiento

Introducción

ADVERTENCIA: Antes de realizar cualquier trabajo de mantenimiento, debe leer y entender el capítulo sobre seguridad.

Programa de mantenimiento

ADVERTENCIA: Extraiga la batería antes de realizar tareas de mantenimiento.

A continuación incluimos una lista con los pasos de mantenimiento que hay que efectuar en el producto.

Mantenimiento Diario Semanal Mensual
Limpie la parte exterior del producto con un trapo seco. No utilice agua. X
Asegúrese de que el equipo de corte no esté dañado. Si el equipo de corte está dañado, cámbielo.	X
Asegúrese de que la protección del equipo de corte no esté dañada. Si la protección del equipo de corte está dañada, cámbiela.	X
Asegúrese de que los tornillos y las tuercas están bien apretados. X
Controle que el engranaje angulado tenga grasa hasta las 3/4 partes. Si es necesario llene con grasa especial.		X

Afilar la cuchilla para hierba y la hoja para hierba

ADVERTENCIA: Pare el motor. Utilice guantes protectores.

- Para afilar correctamente la cuchilla para hierba o la hoja para hierba, consulte las instrucciones que se incluyen con el equipo de corte.

• Afile todos los bordes por igual para mantener el equilibrio.
• Utilice una lima plana con dentado recto.

ADVERTENCIA: Si una hoja está dañada, deje de usarla. No intente enderezar una hoja doblada o torcida para volver a usarla.

Engranaje angulado

El engranaje angulado se llena de fábrica 34 con grasa. Antes de utilizarlo, asegúrese de que el nivel de grasa no haya cambiado. Use grasa especial Husqvarna si es necesario rellenar. No cambie la grasa del engranaje

angulado. Encomiende la reparación del engranaje angulado al personal de mantenimiento.

325iLK + Accesorio de desbrozadora BCA850
Motor
Velocidad en el eje de salida, 1/min ^13	5800
Peso
Peso, kg 3,7+1,6
Tronzado
Anchura de corte, mm ∅ 255
Emisiones de ruido ^14
Nivel de potencia acústica medida, dB(A) 95
Nivel de potencia acústica garantizado LWAdB(A) 96
Niveles de ruido ^15
Nivel de presión sonora equivalente en el oído del usuario, medido conforme a ISO 22868, dB(A):
Equipada con cabezal de corte (original) 82
Niveles de vibraciones ^16
Niveles de vibración en las empuñaduras, medidos conforme a ISO 22867, m/s ^2
Equipada con hoja recortadora (original), izquierda/derecha. 3,3/1,5

Accesorios

Accesorios

Accesorios homologados con el equipo BCA850 Tipo de accesorio Protección del equi-	po de corte, n.° de referencia
Rosca para eje de hoja M10
Orificio central en hojas/cuchillas ∅ 25,4 mm
Hoja para hierba/cortadora para hierba Hoja para hierba	588 11 79-01
	255-4, 1" (∅ 255, 4 dientes)

Declaración de conformidad CE

Declaración de conformidad CE

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel: [phone], declara que el accesorio de desbrozadora Husqvarna BCA850 con los números de serie a partir de 2019 (el año se indica claramente en la placa de características, seguido del número de serie), junto con el cabezal de corte 325iLK, cumple con las disposiciones de la DIRECTIVA DEL CONSEJO:

• Del 17 de mayo de 2006 "relativa a máquinas", 2006/42/CE.
• Del 26 de febrero de 2014 "relativa a compatibilidad electromagnética", 2014/30/UE.
• Del 8 de mayo de 2000 "relativa a emisiones sonoras en el entorno", 2000/14/CE.
• Del 8 de junio de 2011 "relativa a restricciones de utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos" 2011/65/UE.

Se han aplicado las normas siguientes: IEC 62841-1:2014, EN ISO 11806-1:2011, EN 50581:2012

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, Box 7035, SE-750 07 Uppsala, Sweden, ha efectuado el examen de tipo CE conforme a la Directiva relativa a las máquinas (2006/42/CE), artículo 12, apartado 3b. El certificado tiene el número:

RISE SMP Svensk Maskinprovning AB ha comprobado también la conformidad con el apéndice V de la Directiva del Consejo 2000/14/CE. El certificado tiene el número: 01/1610/010

Para obtener información respecto a las emisiones sonoras, consulte Datos técnicos en la página 55.

Huskvarna

Pär Gustafsson, director de desarrollo (representante autorizado de Husqvarna AB y responsable de la documentación técnica)

Sisältö

Johdanto....58

Turvallisuus....59

Asentaminen....63

Käyttö....65

Huolto....67
