BCA850 - Röjsåg HUSQVARNA - Gratis bruksanvisning och manual

Produkttyp	Tillbehör för röjsåg (skärhuvud)
Varumärke	Husqvarna
Modell	BCA850
Vikt (tillbehör)	3,7 kg
Totalvikt (med kraftenhet 325iLK+)	5,3 kg
Strömförsörjning	Batteri (kompatibelt med kraftenhet 325iLK+)
Utgående axels varvtal	5 800 varv/min
Skärdiameter	255 mm
Skärtyp	Gräsklinga 255-4 (4 tänder) eller ogräshuvud
Skärdjup	255 mm (diameter)
Uppmätt ljudeffektnivå	95 dB(A)
Garanterad ljudeffektnivå	96 dB(A)
Ekvivalent ljudtryck (ogräshuvud)	82 dB(A)
Vibrationsnivå (klinga, vänster/höger)	3,3 / 1,5 m/s²
Säkerhet	Skydd för skärutrustning, sele, bakslagsskydd, stoppstift
Underhåll	Daglig rengöring, veckovis kontroll, månatlig smörjning av vinkelväxeln
Inkluderade tillbehör	Gräsklinga, skydd, sele, J-handtag, 4 mm insexnyckel
Reservdelar	Klinga, skydd, låsmutter, stödfläns, drivskiva
Reparerbarhet	Löpande underhåll av användaren; komplexa reparationer hos auktoriserad återförsäljare
Tillverkare	Husqvarna AB, Drottninggatan 2, SE-561 82 Huskvarna, Sverige

Vanliga frågor - BCA850 HUSQVARNA

Hur monterar man J-handtaget på röjsågen BCA850?

Fäst J-handtaget i ringhandtaget med de 3 medföljande skruvarna. Justera det till en bekväm position och dra åt skruvarna. Se till att ringhandtaget inte placeras över dekalen.

Är BCA850 kompatibel med alla Husqvarna-batterier?

Nej, detta tillbehör är endast avsett att användas med kraftenheten 325iLK+. Se manualen för att kontrollera kompatibiliteten.

Vilka är de viktigaste säkerhetsföreskrifterna för att använda BCA850?

Använd alltid godkänd personlig skyddsutrustning: hjälm, hörselskydd, skyddsglasögon, handskar och halksäkra stövlar. Håll ett säkerhetsavstånd på minst 15 meter till personer och djur. Ändra aldrig produkten.

Hur monterar man gräsklingan på tillbehöret BCA850?

Sätt stoppstiftet i ett hål på drivskivan för att låsa axeln. Lägg sedan klingan, markskyddsskålen och stödflänsen på axeln. Se till att skivan och flänsen griper korrekt i mitthålet. Dra åt muttern med vridmoment 35-50 Nm.

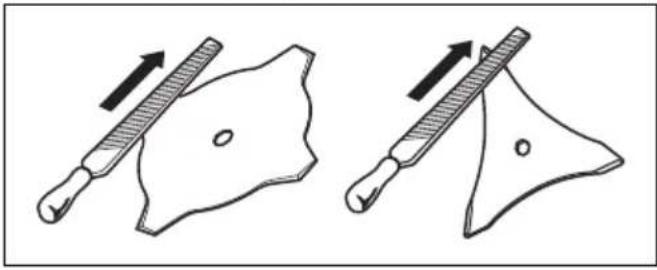

Vad är proceduren för att slipa gräsklingan?

Stäng av motorn och ta bort batteriet. Använd handskar och en plan enkel fil. Slipa alla kanter lika för att bibehålla balansen. Kassera skadade klingor (vridna, spruckna).

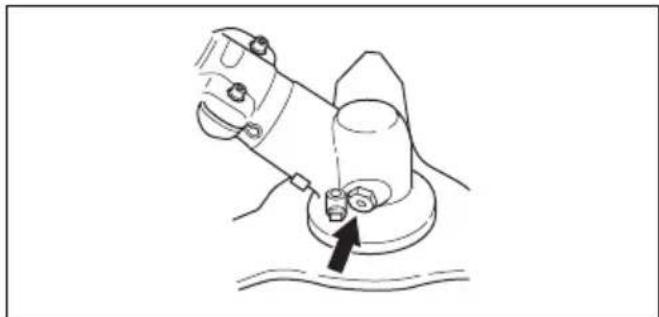

Hur underhåller man vinkelväxeln på BCA850?

Kontrollera att vinkelväxeln är fylld till 3/4 med fett. Fyll på med Husqvarna specialfett vid behov. Ändra inte fetttypen. För reparationer, kontakta en auktoriserad verkstad.

Varför vibrerar min produkt onormalt?

Onormala vibrationer kan orsakas av för lång skärtråd, obalanserad klinga eller smutsigt ogräshuvud. Stäng av produkten, ta bort batteriet, rengör huvudet och kontrollera klingans balans. Om problemet kvarstår, kontakta en servicetekniker.

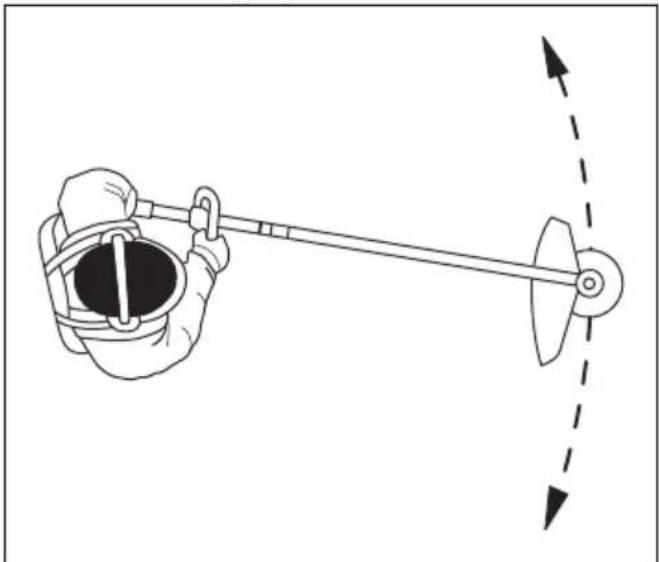

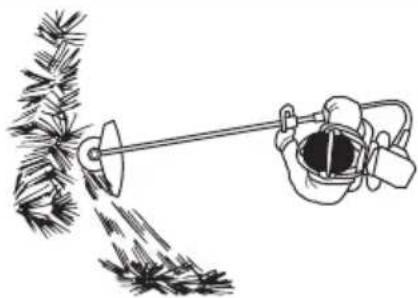

Vilken är den bästa tekniken för att röja med gräsklingan?

Använd klingans vänstra sida (sektor 8 till 12) och gör en pendelrörelse från höger till vänster. Luta klingan lätt åt vänster för att bilda band av klippt gräs. Arbeta på fullt varvtal och håll en stabil position med fötterna isär.

Hur transporterar och förvarar man röjsågen BCA850?

Använd alltid medföljande transportskydd. Förvara produkten på ett låsbart ställe, utom räckhåll för barn och obehöriga. Ta bort batteriet före förvaring eller transport.

Var hittar man reservdelar till BCA850?

Reservdelar (klinga, skydd, låsmutter, etc.) finns hos auktoriserade Husqvarna-återförsäljare. Använd endast originaltillbehör för att garantera säkerhet och överensstämmelse.

BRUKSANVISNING BCA850 HUSQVARNA

Symboler på produktet

Sikkerhedsanordninger på produktet

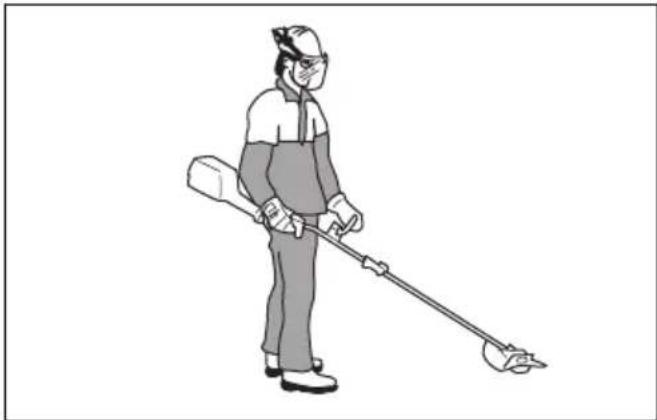

Sådan balanceres produktet

Symboler på produktet

Maksimal hastighet for den utgående akselen.

- Produktet er riktig balansert när klingen er i klippehøyde när bakken.

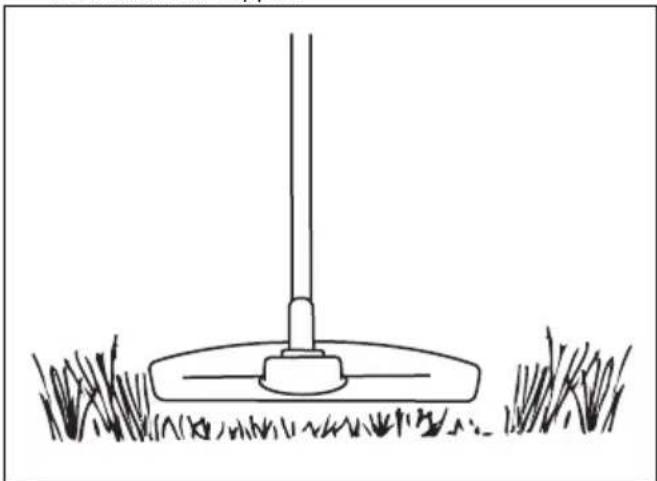

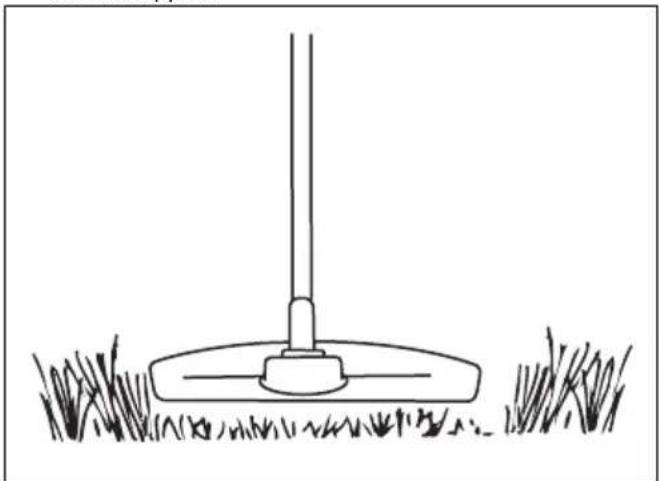

1. Kontroller at gresstrimmertråden er parallell med bakken när du klipper.

Kontroller at gresstrimmerträden er parallell med bakken.

Slik samler du opp gresset

EG-försäkran om överensstämmelse.... 152

Introduktion

Produktbeskrivning

Vi arbetar ständigt med att vidareutveckla våra produkter och förbehåller oss därför rätten till ändringar beträffande bl.a. produkternas form och utseende utan föregående meddelande.

Notera: Den här handboken gäller för batteridrivna kraftaggregat.

Avsedd användning

är avsett för. Mer information finns i avsnittet om tillbehör i användarhandboken för produkten.

Det här är en buskröjare för att klippa olika typer av vegetation. Använd inte produkten för andra uppgifter än grästrimning och gräsröjning. Använd en gräsklinga till att skära grovt gräs.

Notera: Nationella eller lokala föreskrifter kan reglera användningen. Följ givna föreskrifter.

WARNING: Det här tillbehöret får endast användas tillsammans med den produkt det

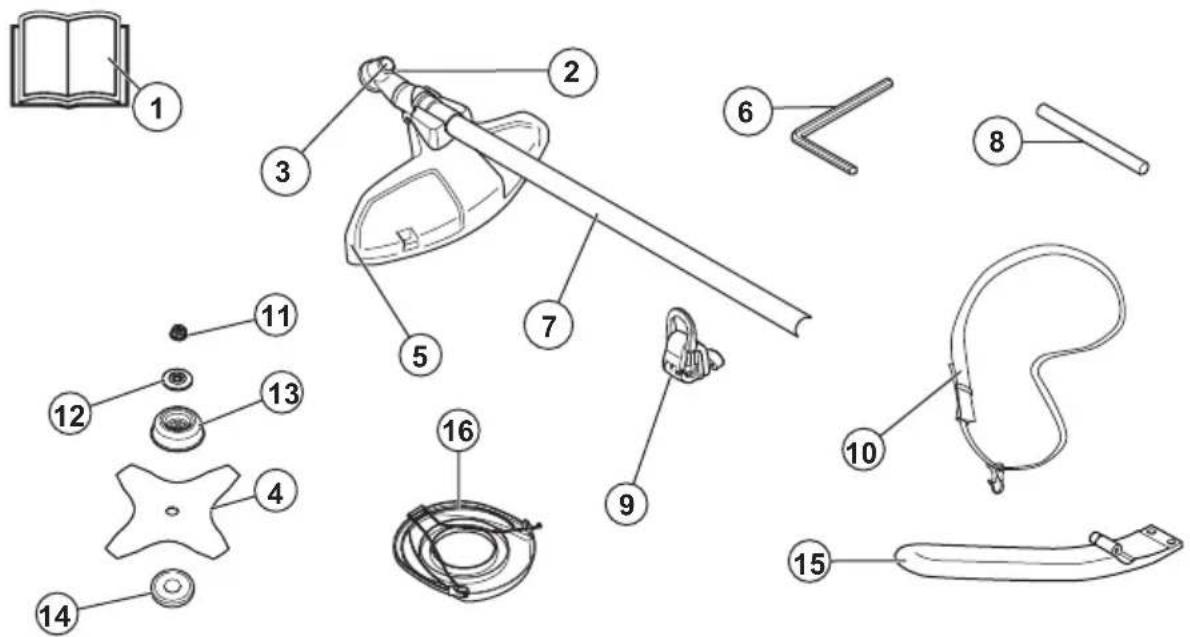

Produktöversikt

1. Bruksanvisning
2. Vinkelväxel
3. Hål för låspinne
4. Gräsklinga
5. Trimmerhuvudets skydd
6. 4 mm-insexnyckel

7. Riggrör

8. Låspinne

9. Upphängningskrok för sele
10. Inredning
11. Låsmutter
12. Stödfläns
13. Stödkopp

14. Medbringare

15. J-handtag

16. Transportskydd

WARNING! Värdslös eller felaktig användning av tillbehöret kan resultera i allvarliga eller livshotande skador på användaren eller andra.

Använd skyddshjälm på platser där föremål kan falla ner. Använd godkända hörselskydd. Använd godkänt ögonskydd.

Maximalt varvtal för utgående axel.

Håll alla delar av din kropp borta från de heta ytorna.

Föremål kan slungas ut från enheten, vilket kan orsaka skador.

Risk för kast om skärutrustningen kommer i kontakt med ett föremål som det inte omedelbart skär av. Produkten kan skära av kroppsdelar. Håll ett avständ på minst 15 m till personer och djur när du använder produkten.

Använd godkända skyddshandskar.

Använd kraftiga halksäkra kängor.

Användaren ska se till att inga människor eller djur kommer närmare än 15 meter. Om flera användare arbetar på samma ställe ska säkerhetsavständet vara minst 15 meter. Utrustningen kan våldsamt kasta iväg föremål som kan studsa tillbaka. Om inte rekommenderad säkerhetsutrustning används kan det leda till allvarliga ögonskador.

Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Emissionen för tillbehöret är angiven i avsnittet Tekniska data och på etiketten.

yyyywwxxxx Typskylten visar serienumret. yyyy är produktionsåret, ww är produktions-veckan och xxxx är löpnumret.

Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på andra kommersiella marknader.

Tillverkare

Husqvarna AB

Drottninggatan 2, SE-561 82 Huskvarna, Sweden, tel: [phone]

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk för skador eller dödsfall för föraren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Allmänna säkerhetsvarningar för elverktyg

WARNING: Gå igenom alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer det här elverktyget. Om du inte följer instruktionerna nedan kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Notera: Spara alla varningar och instruktioner som referens. I varningarna syftar termen "elverktyg" på ett verktyg som antingen är anslutet till nätpänningen (med sladd) eller drivs av batteri (sladdlöst).

Annan allmän säkerhetsinformation

• Vid förflyttning till annat område ska produkten inaktiveras. Ta alltid ur batteriet när produkten lämnas över till en annan person.
• Ställ aldrig ner produkten om du inte har inaktiverat den och tagit ur batteriet. Lämna inte produkten utan uppsikt när den är påslagen.
• Skärverktyget stannar inte omedelbart efter att produkten stängs av.
• Klingan ska ha stannat helt när brytarreglaget har återgått till det ursprungliga läget.
• När produkten har utsatts för stötar reparerar du eventuellt slitage och skador innan du använder den.
• Om någonting fastnar i skärutrustningen när du använder produkten ska du stänga av och inaktivera produkten. Se till att skärutrustningen stannar helt. Ta ur batteriet innan du rengör, kontrollerar eller reparerar produkten och skärutrustningen.
• Kontrollera produkten före användning. Se Produktöversikt på sida 140 och Kontrollera skärutrustningens skydd på sida 144. Använd inte en defekt produkt. Utför de säkerhets-, underhålls- och serviceinstruktioner som beskrivs i denna bruksanvisning.
• En felaktig skärutrustning kan öka risken för olyckor.
• Kontrollera växeln med avseende på smuts och sprickor. Gör växeln ren från gräs och löv med hjälp av en borste. Handskar ska användas när det behövs.
• Se alltid till att ventilationsöppningarna är fria från skräp.
• Kontrollera att trimmerhuvudet sitter fast ordentligt på trimmern.
• Samtliga käpor, skydd och handtag måste vara monterade före start.
• Kontrollera produkten så att den är i fullgott skick. Kontrollera att alla muttrar och skruvar är åtdragna.
• Kontrollera trimmerhuvudet och trimmerskyddet så att de är oskadade och fria från sprickbildning. Byt trimmerhuvud eller trimmerskydd om det har utsatts för slag eller har sprickor. Använd alltid rekommenderat skydd för den specifika skärutrustningen. Se kapitlet om Tekniska data.
• Denna produkt är ett farligt verktyg om du inte är försiktig eller om du använder produkten felaktigt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra.
• Apparaten är inte avsedd för användning av personer (inklusive barn) med olika funktionshinder eller bristande erfarenhet och kunskap. De får endast använda apparaten under uppsikt eller om de får instruktioner om användning av apparaten av en person som ansvarar för deras säkerhet. Barn ska

övervakas för att garantera att de inte leker med apparaten.

• Tillåt aldrig barn att använda eller vara i närheten av maskinen. Eftersom maskinen är lätt att starta kan barn starta den om de inte hålls under uppsikt. Detta kan innebära risk för allvarlig personskada. Avlägsna därför alltid batteriet när maskinen inte är under uppsikt.
• Låt aldrig barn eller andra personer som inte utbildats i handhavande av produkten och/eller batteriet använda eller underhålla den.
• Nationella eller lokala föreskrifter kan reglera användningen. Följ givna föreskrifter.
• Förvara utrustningen i ett låsbart utrymme så att den är oätkomlig för barn och obehöriga.
• Transportskyddet ska alltid användas vid förvaring och transport.
• Säkra produkten under transporter.
• Håll händer och fötter borta från skärområdet, särskilt när du slår på motorn.
• Håll händer och fötter borta från skärutrustningen tills den har stannat helt när produkten är avaktiverad.
• Ta inte bort klippt material, och låt inte andra personer ta bort klippt material, medan produkten är aktiverad eller skärutrustningen roterar eftersom detta kan orsaka allvarliga personskador.
• Kom ihåg att det är du som användare som ansvarar för att inte utsätta människor eller deras egendom för olyckor eller faror.
• Enhetens ursprungliga utformning får inte under några omständigheter ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke godkända ändringar och/eller tillbehör kan medföra allvarliga personskador eller dödsfall för användaren eller andra. Garantin kanske inte omfattar skador som orsakas av användning av icke godkända tillbehör eller reservdelar.
• De enda tillbehör du får använda produkten som drivkälla till är den skärutrustning som rekommenderas i kapitlet "Tekniska data".
• Använd aldrig en produkt som modifierats så att den ej längre överensstämmer med originalutförandet
• Använd aldrig en produkt som är defekt. Följ säkerhets-, underhålls- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder ska utföras av utbildade och kvalificerade specialister. Se anvisningar under rubriken Underhåll.
• Arbete i dåligt väder är tröttsamt och kan öka riskerna. Vi rekommenderar inte att produkten används i mycket dåligt väder, till exempel vid tät dimma, kraftigt regn, kraftig vind, extrem kyla eller risk för åskväder osv. eftersom det innebär ökade risker
• Arbeta aldrig från en stege eller pall eller annan upphöjd position som inte är väl förankrad.
• Förvara apparaten under tak när den inte används –

• När enheten inte används ska den förvaras inomhus

• Det är omöjligt att täcka alla tänkbara situationer du kan ställas inför. Var alltid försiktig och använd sunt förnuft. Undvik situationer som du anser dig otillräckligt kvalificerad för. Om du efter att ha läst dessa instruktioner fortfarande känner dig osäker angående tillvägagångssätt ska du rådfråga en expert innan du fortsätter.

• Se till att inga människor eller djur kommer närmare än 15 meter under arbetets gång. När flera användare arbetar på samma område ska säkerhetsavständet vara minst 15 meter. Annars finns det risk för allvarlig personskada. Stäng omedelbart av produkten om någon närmar sig arbetsplatsen. Sväng aldrig runt med produkten utan att först kontrollera bakåt att ingen befinner sig inom säkerhetszonen.
• Om någonting fastnar i skärutrustningen när du använder produkten ska du stänga av och inaktivera produkten. Se till att skärutrustningen stannar helt. Ta ur batteriet innan du rengör, kontrollerar eller reparerar produkten och skärutrustningen.
• Se till att människor, djur eller annat inte påverkar din kontroll över produkten och att de inte kommer i kontakt med skärutrustningen eller lösa föremål som slungas iväg av skärutrustningen. Använd aldrig produkten utan möjlighet att kunna påkalla hjälp i händelse av olycka.
• Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad förflyttning (rötter, stenar, grenar, gropar, diken osv.). laktta stor försiktighet vid arbete i sluttande terräng.
• Gå – spring aldrig.
• Inspektera arbetsområdet. Avlägsna alla lösa föremål, så som stenar, krossat glas, spikar, stältråd, snören med mera, som kan slungas iväg eller sno in sig i kniv eller knivskydd.
• Se upp för grenbitar som kan slungas iväg när du klipper. Klipp inte för nära marken där stenar eller andra lösa föremål kan slungas iväg.
• Se till att inga kläder eller kroppsdelar kommer i kontakt med skärutrustningen när produkten används. Håll produkten under midjenivå.
• Varning för utslungade föremål. Godkända ögonskydd ska alltid användas. Luta dig aldrig över skärutrustningens skydd. Stenar, skräp m.m. kan kastas upp i ögonen och välla blindhet eller allvarliga skador.
• Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Ta alltid av hörselskydden så snart du stängt av produkten.
• Om oönskade vibrationer uppstår matar du ut en ny tråd med rätt längd för att häva vibrationerna.
• Om produkten börjar vibrera onormalt mycket ska du stanna produkten och ta ur batteriet.
• Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har dålig blodcirkulation. Prata med läkare om du upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel,

"kittlingar", "stickningar", smärta, avsaknad eller reducing av normal styrka, förändringar i hudens färg eller dess tillstånd. Dessa symptom uppträder vanligtvis i fingrar, händer eller handleder.

- Håll alltid produkten med båda händerna. Håll produkten på höger sida av kroppen.

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd alltid godkänd personlig skyddsutrustning när du använder produkten. Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.
• Använd skyddshjälm där det finns risk för fallande föremål.

- Använd godkända hörselskydd med tillräcklig dämpeffekt. Långvarig exponering för buller kan ge bestående hörselskador.

- Använd godkänt ögonskydd. Används visir måste även godkända skyddsglasögon användas. Godkända skyddsglasögon måste uppfylla standarden ANSI Z87.1 i USA och SS-EN 166 i EU-länder.

- Använd handskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.

- Använd halkfria och stadiga stövlar.

- Ha på dig kläder i slitstarkt material. Bär alltid kraftiga långbyxor och överdel med långa ärmar. Använd inte löst sittande kläder som kan fastna i kvistar och grenar. Bär inte smycken, kortbyxor eller sandaler och gå inte barfota. Sätt upp håret ordentligt så att det inte hänger nedanför axlarna.

- Ha första förband nära till hands.

Säkerhetsanordningar på produkten

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

I detta avsnitt beskrivs produktens säkerhetsfunktioner, dess syfte samt hur kontroller och underhåll ska utföras för att säkerställa att den fungerar korrekt. Se anvisningarna under rubriken Introduktion på sida 140 för att få reda på var dessa delar är placerade på produkten.

Produktens livslängd kan förkortas och risken för olyckor kan öka om underhåll av produkten inte utförs på rätt sätt och om service och/eller reparationer inte utförs av specialutbildade tekniker. Kontakta din serviceverkstad om du behöver ytterligare information.

WARNING: Använd aldrig en produkt med defekta säkerhetskomponenter. Produktens säkerhetsutrustning ska kontrolleras och underhållas som beskrivs i detta avsnitt. Om din produkt inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation.

OBSERVERA: All service och reparation av maskinen kräver specialutbildning. Detta gäller särskilt maskinens säkerhetsutrustning. Om maskinen inte klarar någon av nedan listade kontroller ska du uppsöka din serviceverkstad. Ett köp av någon av våra produkter garanterar att du kan få en fackmannamässig reparation och service utförd. Om inköpsstället för maskinen inte är en av våra servande fackhandlare, fråga dem efter närmaste serviceverkstad.

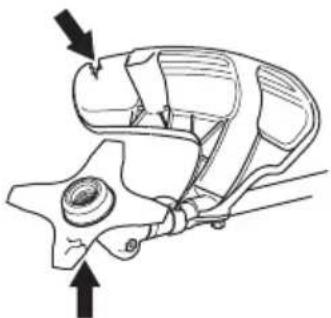

Kontrollera skärutrustningens skydd

WARNING: Använd inte skärutrustningen utan ett godkänt skydd som monterats korrekt på skärutrustningen. Använd alltid det rekommenderade skärutrustningsskyddet för den skärutrustning som du använder. Se Tillbehör på sida 151. Om fel eller defekt skydd för skärutrustningen monteras, kan detta orsaka allvarlig personskada.

Skärutrustningens skydd stoppar föremål som slungas ut mot användaren. Det förhindrar även skador som skulle inträffa om du vidrör skärutrustningen.

1. Stanna motorn.
2. Kontrollera visuellt om det finns skador, till exempel sprickor.

1. Byt ut skärutrustningen om den är skadad.

Säkerhetsinstruktioner för montering

WARNING: Läs, förstå och följ dessa anvisningar noggrant innan du använder produkten.

• Ta bort batteriet från produkten innan du monterar produkten.
• Använd godkända skyddshandskar.
• Ett defekt eller felaktigt skydd kan orsaka skador. Använd inte någon skärutrustning som inte har ett godkänt skydd monterat.
• Se till att du har monterat käpan och riggröret korrekt innan du startar produkten.

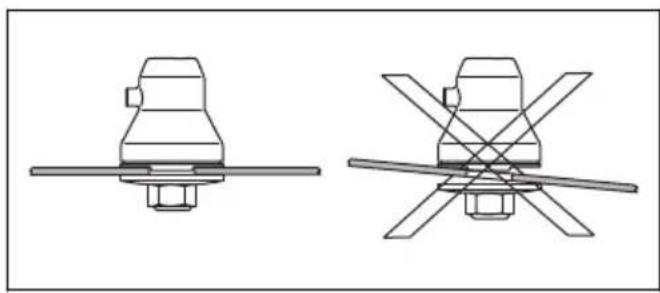

• Medbringarhjulet och stödflänsen måste passas in korrekt i skärutrustningens centrumhål.

Skärutrustning som ansluts på fel sätt kan orsaka skador eller dödsfall.

- För att använda produkten på ett säkert sätt och undvika att skada användaren eller andra personer måste produkten alltid vara korrekt fäst i selen.

Säkerhetsinstruktioner för underhåll

WARNING: Läs varningsinstruktionerna nedan innan du utför underhåll på produkten.

- Ta ur batteriet innan du utför underhåll, övriga kontroller eller monterar produkten.

- Användaren får endast utföra underhålls- och servicearbeten som beskrivs i denna bruksanvisning.

Vänd dig till en serviceverkstad för underhåll och service av större omfattning.

- Rengör inte batteriet eller batteriladdaren med vatten. Starka rengöringsmedel kan orsaka skador på plasten.

- Om du inte utför underhåll minskas produktens livscykel och risken för olyckor ökar.

- Särskild utbildning krävs för allt service- och reparationsarbete, särskilt för produktens säkerhetsanordningar. Om inte alla kontroller i den här bruksanvisningen är godkända efter att du gjort underhåll ska du kontakta din serviceverkstad. Vi garanterar att det finns professionella reparationer och service tillgängliga för din produkt.

Montering

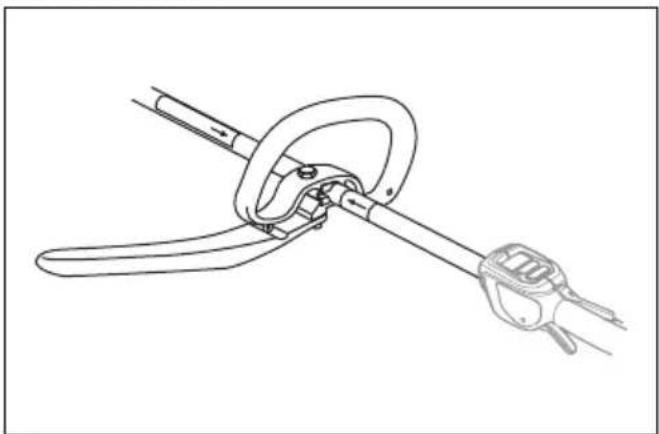

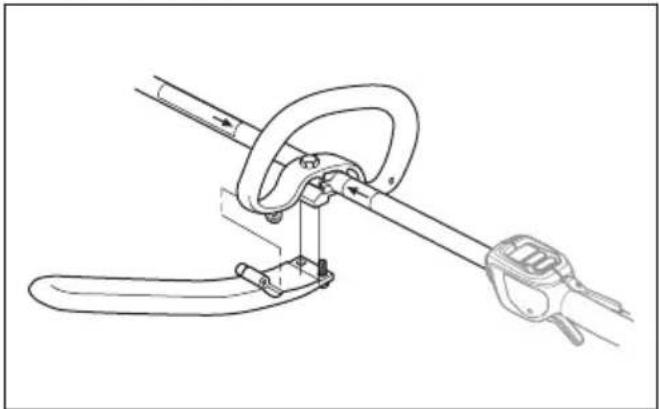

Montera J-handtaget

WARNING: Om du tänker använda produkten med någon del av den rekommenderade metallskärutrustningen måste du montera J-handtaget på loophandtaget.

1. Montera J-handtaget på loophandtaget med hjälp av de tre skruvarna.

1. Ställ in produkten i ett bekvämt läge.

2. Dra åt skruvarna.

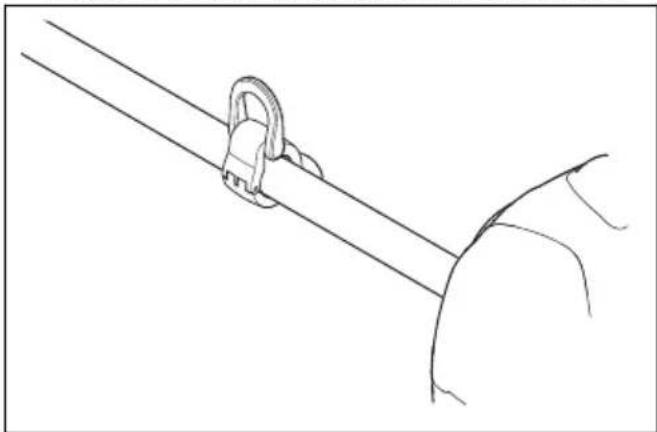

Montera upphängningskroken för selen (om tillämpligt)

1. Montera upphängningskroken för selen mellan pilarna på det bakre handtaget och loophandtaget.

Notera: Placera inte loophandtaget på dekalen.

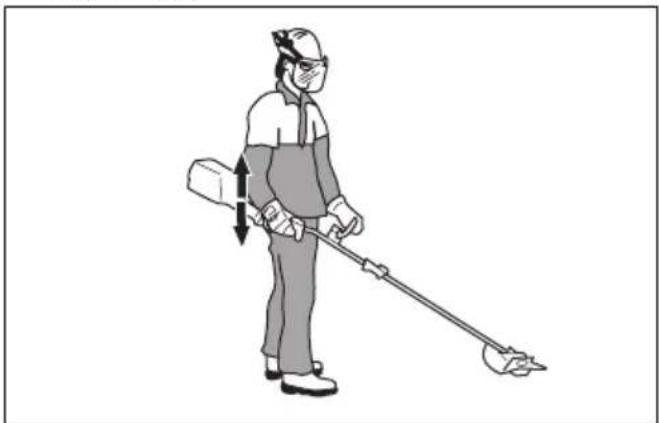

1. Justera ringen så att produkten är balanserad och enkel att använda.

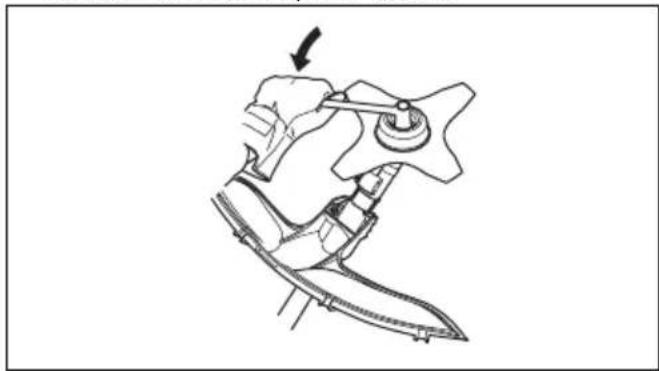

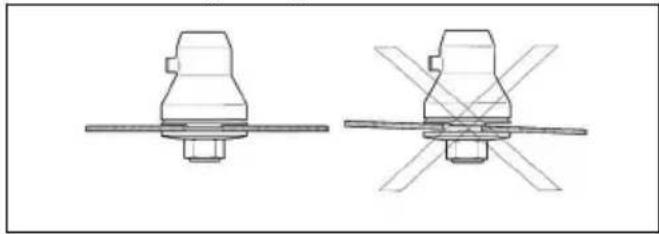

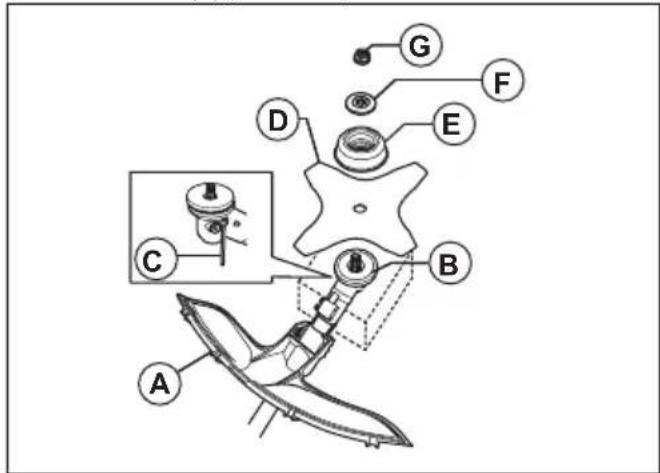

Montera skärutrustningen

Skärutrustningen inkluderar själva skärutrustningen och ett skydd till skärutrustningen.

WARNING: Använd skyddshandskar.

WARNING: Använd alltid ett rekommenderat skydd till skärutrustningen. Se Tekniska data på sida 150.

WARNING: En felaktigt ansluten skärutrustning kan resultera i personskada eller dödsfall.

Montera knivarna

WARNING: När du monterar skärutrustning är det ytterst viktigt att den upphöjda delen på medbringarhjulet/stödflänsen hamnar rätt i skärutrustningens centrumhål. Felaktigt monterad skärutrustning kan orsaka allvarlig och/eller livshotande personskada.

WARNING: Under inga omständigheter får du använda skärutrustning utan något monterat godkänt skydd. Se kapitlet "Tekniska data". Om du monterar fel skydd, om det är fel på skydden eller om J-handtaget saknas när du använder metallskärutrustning kan det orsaka allvarliga personskador.

Montera gräsklingan

1. Lägg produktens växel på ett plant underlag för att kontrollera att klingan är korrekt monterad.
2. Vrid den utgående axeln tills ett av hålen i medbringarhjulet (B) är mitt för motsvarande håll i växelhuset.
3. För in låspinnen (C) i hålet så att riggröret läses.
4. Placera gräsklingan (D), stödkoppen (E) och stödflänsen (F) på den utgående axeln.

1. Kontrollera att medbringarhjulet och stödflänsen hamnar rätt i gräsklingans centrumhål.

1. Sätt dit muttern (G).
2. Dra åt muttern med tändstiftshylsan. Håll tändstiftshylsans skaft nära klingskyddet. Dra åt i motsatt riktning mot hur skärutrustningen roterar. Dra åt till ett moment på 35–50 Nm.

Montera trimmerskyddet för ett trimmerhuvud

1. Haka på trimmerskyddet (A) på de två krokarna på plåthållaren (M).
2. Vik skyddet runt riggröret och sätt fast det med en bult (L) på motsatt sida av riggröret.
3. Sätt låspinnen (C) i spåret på skruvhuvudet och dra åt helt.

• Använd korrekt filade klingor. En felaktigt filad eller skadad klinga ökar risken för skador.
• Använd korrekt inställda klingor. Korrekt inställning av klinga är 1 mm. En felinställd klinga ökar risken för personskador och skador.
• För att fila och ställa in klingan ska du läsa anvisningarna som medföljer klingan.

Balansera produkten

WARNING: Använd alltid selen när du använder produkten. Selen ger dig maximal kontroll över produkten och minskar risken för att du blir trött i armarna och ryggen.

• Sätt på dig selen.
• Fäst selen i upphängningskroken på produkten och håll skärutrustningen parallellt med marken.

- Produkten har rätt balans när klingan är vid klipphöjd nära marken.

WARNING: Läs och förstå säkerhetskapitlet innan du använder produkten.

Justera selen

VARNING: Fäst alltid denna produkt rätt på selen. Om inte, kan du inte styra produkten säkert och det kan orsaka skada på dig eller andra. Använd inte en sele med trasig snabbutlösning.

WARNING: Om det uppstår en nödsituation släpper du selen och produkten och låter dem falla till marken.

1. Sätt på dig selen.
2. Justera selen för att få bästa arbetsställning.
3. Justera selen så att skärutrustningen blir parallell med marken.

1. Om arbetet går ut på att klippa gräs bör skärutrustningen nudda lätt mot marken. Justera selfästet för att balansera produkten på rätt sätt.

Arbetsläge

• Håll produkten med båda händerna.
• Håll produkten på höger sida av kroppen.
• Håll skärutrustningen under midjenivå.
• Håll alla kroppsdelar borta från varma ytor.
• Håll alla kroppsdelar borta från skärutrustningen.

Innan du använder produkten

• Undersök arbetsområdet för att se till att du känner till terrängtypen, markens lutning och om det finns hinder som stenar, grenar och gropar.
• Gör en övergripande kontroll av produkten.
• Utför säkerhetsinspektioner, underhåll och service enligt den här bruksanvisningen.
• Se till att alla käpor, skydd, handtag och skärutrustning är korrekt anslutna och inte skadade.
• Kontrollera att det inte finns sprickor längst ut på tänderna på gräsklingan eller vid klingans centrumhål. Byt ut klingan om den är skadad.

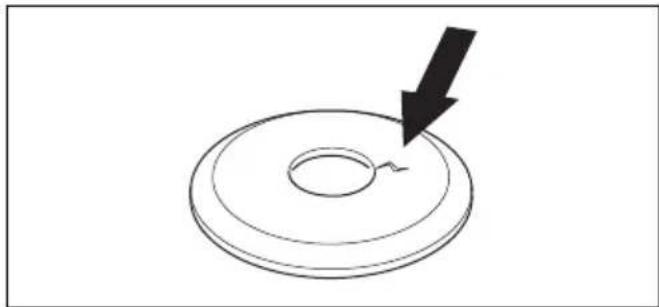

• Kontrollera om stödflänsen har sprickor. Byt ut stödflänsen om den är skadad.

- Se till att läsmuttern inte kan tas bort för hand. Om du kan ta bort den med handen läser den inte skärutrustningen tillräckligt väl och måste ersättas.

• Kontrollera om klingskyddet är skadat eller har sprickor. Byt ut klingskyddet om det har träffats av något eller om det har sprickor.
• Undersök om trimmerhuvudet och skärutrustningens skydd har skador eller sprickor. Byt ut trimmerhuvudet och skärutrustningens skydd om de har träffats av något eller om de har sprickor.

WARNING: Ett kast är när produkten rör sig snabbt och kraftfullt åt sidan. Ett kast inträffar när gräsklingan träffar eller fastnar i ett föremål som inte kan klippas. Ett kast kan slunga ut produkten eller användaren i alla riktningar. Det finns risk för skador på användaren och människor runt omkring. Risken ökar i områden där det är svårt att se det material som ska kapas. Skär inte med det område på klingan som visas i grått på bilden. Klingans hastighet och rörelse kan orsaka kast. Risken ökar med tjockleken på den stam som kapas.

Gräsröjning med gräsklinga

OBSERVERA: Använd inte gräsklingor och gräsknivar på trä. Använd enbart gräsklingor och gräsknivar för långt eller kraftigt gräs.

• För produkten från sida till sida.
• Starta rörelsen från höger till vänster när du klipper. För produkten till höger innan du skär igen.
• Skär med vänster sida av gräsklingan.

• Luta gräsklingan till vänster för att få gräset att falla i en rad. Det gör det lättare att samla ihop gräset.
• Stå stadigt med fötterna isär.
• Flytta dig framåt efter varje rörelse åt höger och se till att du står stadigt innan du skär igen.
• Håll stödkoppen med ett lätt tryck mot marken för att se till att gräsklingan inte slår i marken.
• Följ dessa anvisningar för att minska risken för att klippt materialet lindas runt gräsklingan:

a) Ge fullgas.
b) Flytta inte gräsklingan genom klippt material när du för produkten från vänster till höger.

- Innan du samlar in klippt material ska du stanna motorn och ta bort produkten från selen. Ställ produkten på marken.

Avlägsna gräs med en gräsklinga

1. Gräsklingor och gräsknivar får ej användas till vedartade stammar.
2. För alla typer av högt eller kraftigt gräs används gräsklinga.
3. Gräs mejas ned med pendlande rörelse i sidled, där rörelse från höger till vänster är röjningsmomentet och rörelse från vänster till höger är returrörelse. Låt klingan arbeta med vänstra sidan (mellan klockan 8 och 12).
4. Om klingan lutas något åt vänster vid gräsröjning, samlas gräset i en sträng som underlättar uppsamling vid t ex krattning.
5. Sträva efter att arbeta rytmiskt. Stå stadigt med fötterna isär. Flytta framåt efter returrörelsen och ställ dig stadigt igen.

6. Låt stödkoppen ligga an lätt mot marken. Den är till för att skydda klingan från markansättning.

7. Minska risken för att material ska lindas runt klingan genom att alltid arbeta med fullt varvtal och undvika det redan skurna materialet under returrörelsen.

8. Stanna motorn, lossa selen och placera maskinen på marken innan du samlar ihop det kapade materialet.

Klippa gräset

1. Se till att grästrimmerlinan är parallell med marken när du klipper.

1. Tryck inte ned trimmerhuvudet mot marken. Marken och produkten kan skadas.
2. Låt inte trimmerhuvudet vidröra marken oavbrutet, det kan orsaka skador på trimmerhuvudet.
3. Använd fullt varvtal när du flyttar produkten från sida till sida för att klippa gräs.

Se till att grästrimmerlinan är parallell med marken.

Sopa gräset

Luftflödet från den roterande trimmerlinan kan användas för att ta bort klippt gräs från ett område.

1. Håll trimmerhuvudet och dess sladd parallellt mot och ovanför marken.
2. Applicera fullt varvtal.
3. För trimmerhuvudet från sida till sida och sopa bort gräset.

WARNING: Rengör trimmerhuvudets käpa varje gång du monterar en nya trimmerlina för att förhindra obalans och vibrationer i handtagen. Gör även en kontroll av andra delar av trimmerhuvudet och rengör det vid behov.

Underhåll

Introduktion

WARNING: Innan du utför något underhållsarbete måste du läsa och förstå kapitlet om säkerhet.

Underhållsschema

WARNING: Ta bort batteriet innan du utför underhåll.

Nedan följer en lista över de underhållssteg som ska utföras på produkten.

Underhåll	Dagligen	Varje vecka	Varje månad
Rengör produktens yttre delar med en torr trasa. Använd inte vatten. X
Se till att skärutrustningen inte är skadad. Byt ut skärutrustningen om den är skadad.	X
Se till att skärutrustningens skydd inte är skadat. Byt ut skärutrustningen om den är skadad.	X
Se till att skruvar och muttrar är åtdragna. X
Kontrollera att vinkelväxeln är fylld till 3/4 med smörjmedel. Fyll på med specialfett om det behövs.		X

Fila gräskniven och gräsklingan

WARNING: Stoppa motorn. Använd skyddshandskar.

• För att fila gräskniven eller gräsklingan på rätt sätt ska du läsa anvisningarna som medföljer skärutrustningen.
• Fila alla eggar lika mycket för att behålla balansen.
• Använd en enkelgradig flatfil.

WARNING: Kassera alltid en klinga som är skadad. Försök inte att göra en böjd eller vriden klinga rak och använda den igen.

Vinkelväxel

Växeln fylls till tre fjärdedelar med fett på fabriken. Före användning ska du se till att fettnivån inte har ändrats. Använd specialfett från Husqvarna om du behöver fylla på. Byt inte fett i vinkelväxeln. Låt servicepersonal utföra reparationen av vinkelväxeln.

325iLK med buskröjningstillbehöret BCA850
Motor
Varvtal på utgående axel, 1/min41	5 800
Vikt
Vikt, kg 3,7 + 1,6
Klippning
Klippbredd, mm ∅ 255
Bulleremissioner42
Ljudeffektnivå, uppmätt dB(A) 95
Ljudeffektnivå, garanterad LWA dB(A) 96
Bullernivåer43
Ekvivalent ljudtrycksnivå vid användarens öra mätt enligt ISO 22868, dB(A):
Utrustad med trimmerhuvud (original) 82
Vibrationsnivåer44
Vibrationsnivåer i handtag, uppmätt enligt SS-EN ISO 22867, m/s2
Med sågklinga (original), vänster/höger 3,3/1,5

Tillbehör

Tillbehör

Godkända tillbehör med tillbehöret BCA850	Tillbehörstyp Skärutrustnings-skydd, artikelnummer
Gänga klingaxel M10
Centrumhål i klingor/knivar, ∅ 25,4 mm
Gräsklinga/gräskniv Gräsklinga 255-4, 1	tum (∅ 255, 4 tänder)	588 11 79-01

EG-försäkran om överensstämmelse

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel: [phone], försäkrar härmed att buskröjningstillbehöret Husqvarna BCA850 med serienummer från 2019 och framåt (året anges tydligt på typskylten, följt av serienumret) tillsammans med kraftaggregatet 325iLK motsvarar föreskrifterna i Rådets direktiv:

• av den 17 maj 2006 "angående maskiner" 2006/42/EG
• av den 26 februari 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU
• av den 8 maj 2000 "angående emission av buller i miljön" 2000/14/EG
• av den 8 juni 2011 angående "begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning" 2011/65/EU

Följande standarder har tillämpats: IEC 62841-1:2014, EN ISO 11806-1:2011, EN 50581:2012

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, Box 7035, SE-750 07 Uppsala, Sweden, har utfört EG-typkontroll enligt artikel 12, punkt 3b, i maskindirektivet (2006/42/EG). Intyget har nummer:

RISE SMP Svensk Maskinprovning AB har även intygat överensstämmelse med bilaga V till rådets direktiv 2000/14/EG. Certifikatet har nummer: 01/1610/010

För information om bulleremissioner, se Tekniska data på sida 150.

Huskvarna

Per Gustafsson, utvecklingschef (auktoriserad representant för Husqvarna AB samt ansvarig för tekniskt underlag)

Husqvarna®

www.husqvarna.com

Original instructions Originale instruktioner Originalanweisungen Instrucciones originales Alkuperäiset ohjeet Instructions d'origine

Istruzioni originali Originele instructies Originale instruksjoner Instruções originais Bruksanvisning i original
