BRUKSANVISNING HDS 9204 Classic Kärcher

Miljøbeskyttelse....60

Maskinoversigt 60

Symboler på maskinen.... 61

Pleje og vedligeholdelse.... 64

Tilbehør og reservedele.... 65

EU-overensstemmelseserklæring 66

Tekniske data 67

Brug på tankstationer eller andre fareområder

Opsug aldrig vand fra drikkevandsbeholdere.

Kontroller løftegrejet for beskadigelse inden transport med kran.

Pleje og vedligeholdelse

⚠️FARE

Tilbehør og reservedele

EU-overensstemmelseserklæring

Oversikt over maskinen....68

Forskriftsmessig bruk 69

Sikkerhetsinnretninger.... 69

Igangsetting....69

Betjening 70

Transport 71

Lagring 72

Stell og vedlikehold 72

Bistand ved feil 73

Garanti....73

Tilbehør og reservedeler 73

EU-samsvarserklæring.... 74

Tekniske spesifikasjoner.... 75

Generelle merknader

Les denne oversettelsen av den originale driftsveiledningen før apparatet tas i bruk første gang, og følg de vedlagte

sikkerhetsanvisningene. Følg anvisningene.

Oppbevar begge heftene til senere bruk eller for annen eier.

• Det kan oppstå skader på apparatet og fare for brukeren og andre personer dersom den originale driftsveiledningen og sikkerhetsanvisningene ikke tas til følge.
• Informer forhandleren umiddelbart ved ev. transportskader.
• Kontroller at det ikke mangler noe tilbehør, og at innholdet i pakken er uskadet når du pakker ut. Leveringsomfang se figur A.
• Fra og med en driftshøyde på 800 m over NN (normalnull) må du kontakte forhandleren for å tilpasse brennerreguleringen til høyden og den reduserte surstoffmengden.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil

bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH

Supplerende merknader om miljøvern

Ikke la motorolje, fyringsolje, diesel eller bensin renne ut i naturen. Beskytt jordsmonnet ved å avfallsbehandle spillolje på en miljøvennlig måte.

Oversikt over maskinen

Beskrivelse av apparatet

Figur A

①Gummideksel
② Drivstoffsil
③ Nivåbryter
④ Brenner
⑤ Strømledning
⑥ Holder for krantransport
⑦Pumpeenhet
⑧ Oljepåfyllingsplugg
9 Oljenivåindikator
⑩Oljetappeskrue
⑪ Festeklemme
⑫Slange (mykt dempingssystem) for vannmangelsikring
⑬Lavvannssikring
14 Sil i lavvannssikringen
⑮Viftemotor
16Brennervifte
⑰Drivstofffilter
⑱Typeskilt
⑲Magnetventil brensel
20 Drivstoffpumpe
21 Styrehjul med parkeringsbrems
22Ramme
23 Betjeningsfelt
24 Holder for høytrykkspistol med lanse
25 Tenningstransformator
26 Vanntilkobling
27 Høytrykkskontakt
28 Finfilter (vann)
29 Slangeholder
30Høytrykksslange
③1 Holdebøyle
32 Overfalsmutter
33 Drivstoffsil
34 Påfyllingsåpning for drivstoff
35 Drivstofftank
③6Lanse
37 Høytrykkspistol
38 Avtrekker
39 Sikkerhetssperre på høytrykkspistolen
40Høytrykksdyse

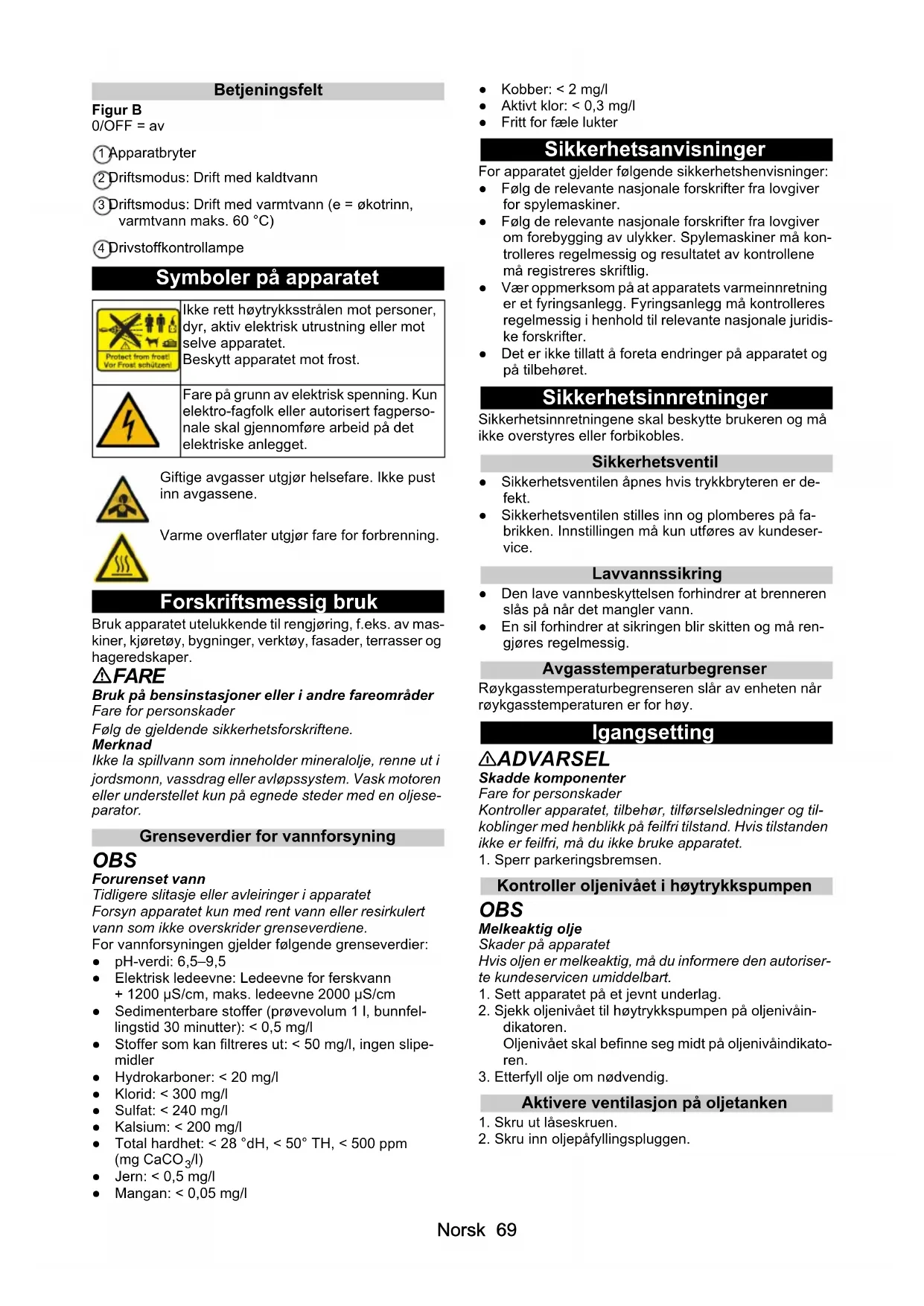

Betjeningsfelt

Figur B

0/OFF = av

① Apparatbryter
② Driftsmodus: Drift med kaldtvann
③ Driftsmodus: Drift med varmtvann (e = økotrinn, varmtvann maks. 60 °C)
④ Drivstoffkontrollampe

Ikke rett høytrykksstrålen mot personer, dyr, aktiv elektrisk utrustning eller mot selve apparatet. Beskytt apparatet mot frost.

Fare på grunn av elektrisk spenning. Kun elektro-fagfolk eller autorisert fagpersonale skal gjennomføre arbeid på det elektriske anlegget.

Giftige avgasser utgjør helsefare. Ikke pust inn avgassene.

Varme overflater utgjør fare for forbrenning.

Forskriftsmessig bruk

Bruk apparatet utelukkende til rengjøring, f.eks. av maskiner, kjøretøy, bygninger, verktøy, fasader, terrasser og hageredskaper.

⚠️FARE

Bruk på bensinstasjoner eller i andre fareområder

Fare for personskader

Følg de gjeldende sikkerhetsforskriftene.

Merknad

Ikke la spillvann som inneholder mineralolje, renne ut i jordsmonn, vassdrag eller avløpssystem. Vask motoren eller understellet kun på egnede steder med en oljeseparator.

Grenseverdier for vannforsyning

OBS

Forurenset vann

Tidligere slitasje eller avleiringer i apparatet

• Følg de relevante nasjonale forskrifter fra lovgiver for spylemaskiner.
• Følg de relevante nasjonale forskrifter fra lovgiver om forebygging av ulykker. Spylemaskiner må kontrolleres regelmessig og resultatet av kontrollene må registreres skriftlig.
• Vær oppmerksom på at apparatets varmeinnretning er et fyringsanlegg. Fyringsanlegg må kontrolleres regelmessig i henhold til relevante nasjonale juridiske forskrifter.
• Det er ikke tillatt å foreta endringer på apparatet og på tilbehøret.

Sikkerhetsinnretninger

Sikkerhetsinnretningene skal beskytte brukeren og må ikke overstyres eller forbikobles.

Sikkerhetsventil

• Sikkerhetsventilen åpnes hvis trykkbryteren er defekt.
• Sikkerhetsventilen stilles inn og plomberes på fabrikken. Innstillingen må kun utføres av kundeservice.

Lavvannssikring

• Den lave vannbeskyttelsen forhindrer at brenneren slås på när det mangler vann.
• En sil forhindrer at sikringen blir skitten og må rengjøres regelmessig.

Avgasstemperaturbegrenser

Røykgasstemperaturbegrenseren slår av enheten när røykgasstemperaturen er for høy.

Igangsetting

ADVARSEL

Skadde komponenter

Fare for personskader

Kontroller oljenivået i høytrykkspumpen

OBS

Melkeaktig olje

1. Sett apparatet på et jevnt underlag.

2. Sjekk oljenivået til høytrykkspumpen på oljenivåindikatoren.
   Oljenivået skal befinne seg midt på oljeniväindikatoren.

3. Etterfyll olje om nødvendig.

Aktivere ventilasjon på oljetanken

1. Skru ut låseskruen.
2. Skru inn oljepåfyllingspluggen.

Montere tilbehør

1. Koble lansen til høytrykkspistolen og trekk det til for hånd.
2. Sett høytrykksdysen på lansen.
3. Skru på overfalsmutteren og trekk den til for hånd.
4. Koble høytrykksslangen til høytrykkspistolen og apparatets høytrykkstilkobling og trekk til for hånd.

Fyll på drivstoff

⚠️FARE

Uegnet drivstoff

Eksplosjonsfare

Fyll kun på dieseldrivstoff eller lett fyringsolje. Uegnet drivstoff, som f.eks. bensin, må ikke brukes.

OBS

Drift med en tom drivstofftank

∅deleggelse av drivstoffpumpen

Bruk aldri apparatet med tom drivstofftank.

1. Åpne tanklåsen.
2. Fyll drivstoff.
3. Lukk tankläsen.
4. Tørk ev. vekk sølt drivstoff.

Vanntilkobling

ADVARSEL

Skittent vann som strømmer tilbake til drikkevann- snettet, utgjør helsefare

Helsefare

Ta hensyn til forskriftene fra vannverket.

I henhold til gyldige forskrifter må apparatet aldri brukes på drikkevannsnettet uten systemskiller. Bruk en systemskiller fra KÄRCHER eller alternativt en systemskiller i henhold til NS-EN 12729 type BA. Vann som har gått gjennom en systemskiller, er ikke lenger klassifisert som drikkevann. Koble alltid systemskilleren til vannforsyningen, aldri direkte til apparatets vanntilkobling.

- Tilkoblet effekt, se «Tekniske spesifikasjoner».

Merknad

1. Koble systemskilleren til vanninntaket (f.eks. vannkran).
2. Koble tilførselsslangen (minimum lengde 7,5 m, minimum diameter 1") til vanntilkoblingen på apparatet og til systemskilleren.
3. Åpne vanninntaket.

Suge vann fra beholder

⚠️FARE

Innsuging av løsemiddelholdige væsker eller drikkevann

Risiko for personskade og materielle skade, forurensning av drikkevann

Sug aldri inn væsker som inneholder løsemidler som tynner, bensin, olje eller ufiltrert vann. Tetningene i apparatet er ikke løsemiddelbestandige. Spøytetåken fra løsemidler er lett antennelig, eksplosiv og giftig.

Sug aldri vann fra drikkevannstanker.

1. Koble sugeslangen (diameter minst 1") til vanntilkoblingen.

2. Heng sugeslangen i en ekstern vannkilde.

Merknad

Maksimal sugehøyde: 0,5 m

Elektrisk tilkobling

⚠️FARE

Uegnede elektriske skjøteledninger

Elektrisk støt

Ved utendørs bruk må det anvendes elektriske skjøteledninger som er godkjent for dette og merket etter gjeldende regler, og som har tilstrekkelig ledningstverrsnitt.

Rull alltid skjøteledningene helt ut.

OBS

Overskridelse av nettimpedansen

Elektrisk støt forårsaket av kortslutning

Maks. tillatt nettimpedans på det elektriske tilkoblingspunktet (se tekniske data) må ikke overskrides.

Hvis du er i tvil angående hvilken nettimpedans som gjelder på tilkoblingspunktet ditt, vennligst ta kontakt med strømleverandøren din.

• For tekniske verdier, se tekniske data og typeskilt.
• Stikkontakten som brukes må installeres av en elektroinstallatør og være i samsvar med IEC 60364-1.

Betjening

⚠️FARE

Brennbare væsker

Eksplosjonsfare

Apparatet skal aldri brukes i uten montert lanse.

Kontroller at lansen sitter godt fast før hver bruk.

Skruforbindelsene på lansen må være skrudd fast for hånd.

⚠️FARE

Høytrykks-vannstråle

Fare for personskader

Avtrekkeren må aldri festes i inntrykket posisjon.

Før det utføres arbeid på apparatet, skal høytrykkspistolen sikres ved at sikkerhetssperren slås ut og smetter på plass.

Hold høytrykkspistolen og lansen med begge hendene.

OBS

Drift med en tom drivstofftank

∅deleggelse av drivstoffpumpen

Bruk aldri apparatet med tom drivstofftank.

Skifte dyse

1. Slå av apparatet og aktiver høytrykkspistolen til apparater er trykkløst.
2. Sikre høytrykkspistolen ved å slå ut sikkerhetssperren og la den smette på plass.
3. Skift ut dysen.

Slå på apparatet

1. Sett apparatbryteren på ønsket driftsmodus. Apparatet starter opp kort og slår seg av så snart arbeidstrykket er nädd.
2. Avsikre høytrykkspistolen ved å slå inn sikkerhetslåsen og la den smette på plass. Når høytrykkspistolen aktiveres, kobles apparatet inn igjen.

Merknad

Hvis det ikke kommer vann ut av høytrykksdysen, må du lufte ut pumpen. Se Hjelp ved feil – apparatet bygger ikke opp trykk.

Rengjøring

Merknad

Høytrykksstrålen må alltid først rettes mot objektet som skal rengjøres, på god avstand slik at man unngår skader pga. for høyt trykk.

1. Still inn rengjøringstemperatur iht. overflaten som skal rengjøres.

Drift med kaldtvann

For å fjerne lett smuss og til spyling, f.eks. av hageredskaper, terrasser, verktøy.

Miljønivå

Enheten fungerer i det mest økonomiske temperaturområdet (maks. 60 °C).

Drift med varmtvann

⚠️FARE

Varmt vann

Fare for skålding

Unngå kontakt med varmtvann.

1. Still maskinbryteren på ønsket temperatur.

Anbefalte rengjøringstemperaturer

- 60-90 °C: Bilrengjøring, maskinrengjøring

Avbryte driften

1. Sikre høytrykkspistolen ved å slå ut sikkerhetssperren og la den smette på plass.

Slå av apparatet

⚠️FARE

Varmt vann utgjør fare

Fare for skålding

Etter drift med varmt vann må apparatet betjenes med kaldt vann i minst 2 minutter med åpen pistol for å avkjøles.

1. Steng vanninntaket.

2. Åpne høytrykkspistolen.

3. Slå på pumpen med apparatbryteren og la den gå i 5-10 sekunder.

4. Steng høytrykkspistolen.

5. Sett apparatbryteren på «0/OFF».

6. Trekk støpselet ut av stikkontakten kun med tørre hender.

7. Fjern vanntilkoblingen.

8. Betjen høytrykkspistolen til apparatet er trykkløst.

9. Sikre høytrykkspistolen ved å slå ut sikkerhetssperren og la den smette på plass.

Oppbevare apparatet

Merknad

Ikke knekk høytrykksslangen eller strømledningen.

1. Sett høytrykkspistolen med lanse inn i holderen på rammen.

2. Rull opp høytrykksslangen og strømledningen og heng dem på holderne.

Frostbeskyttelse

OBS

Frostfare

Skade på apparatet forårsaket av vann som fryser Oppbevar enheten som ikke er helt tømt for vann på et frostfritt sted.

For enheter som er koblet til en skorstein, må den gjennomtrengende kalde luften observeres.

OBS

Kald luft som kommer inn gjennom skorsteinen

Fare for materielle skader

Når utetemperaturen er under 0° C, kobler du enheten fra peisen.

For lengre perioder uten drift, eller hvis frostfri lagring ikke er mulig:

1. Skru av vanninntaksslangen og høytrykksslangen.

2. Skru ut mateledningen i bunnen av kjelen og la varmeslangen renne seg tom.

3. Kjør apparatet i maks. 1 minutt til pumpen og ledningene er tomme.

Ta hensyn til håndteringsforskriftene fra produsenten av frostbeskyttelsesmiddelet.

1. Gjennomspyl apparatet (brenneren er avslått) fullstendig med vanlig frostvæske.

Dette gir også en viss beskyttelse mot korrosjon.

Transport

OBS

Beskytt avtrekkeren på høytrykkspistolen mot skader.

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt under transport.

1. Ved transport i kjøretøyer må apparatet sikres mot å skli og velte iht. gjeldende bestemmelser.

Transport med kran

⚠️FARE

Ikke forskriftsmessig krantransport

Fare for personskader hvis apparatet eller gjenstander faller ned

Følg lokale sikkerhetshenvisninger og forskrifter om forebygging av ulykker.

Apparatet skal kun transporteres med kran av personer som er opplært i betjening av kranen.

Kontroller om løfteverktøyet er skadet før hver transport med kranen.

Kontroller holderne på apparatet for skader før hver transport med kran.

Løft apparatet kun i holderne for krantransport.

Ikke surr løftekjettinger rundt apparatet.

Sikre løfteinnretningen slik at lasten ikke utilsiktet løsner.

Før krantransporten fjerner du lansen med høytrykkspistolen og andre løse gjenstander.

Ikke transporter andre gjenstander på apparatet under løftingen.

Ikke stå under lasten.

Pass på at det ikke befinner seg noen personer i kranens fareområde.

1. Fest løfteinnretningen til holderne for krantransport av apparatet.

Figur C

Lagring

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt ved lagring.

Stell og vedlikehold

⚠️FARE

Utilsiktet start av apparatet, berøring av strømførende deler

Fare for personskader, elektrisk støt

1. Steng vanninntaket.

2. Åpne høytrykkspistolen.

3. Slå på pumpen med apparatbryteren og la den gå i 5-10 sekunder.

4. Steng høytrykkspistolen.

5. Sett apparatbryteren på «0/OFF».

6. Trekk støpselet ut av stikkontakten kun med tørre hender.

7. Fjern vanntilkoblingen.

8. Betjen høytrykkspistolen til apparatet er trykkløst.

9. Sikre høytrykkspistolen ved å slå ut sikkerhetssperren og la den smette på plass.

10. La apparatet avkjøles.

Sikkerhetsinspeksjon/vedlikeholdskontrakt

Du kan avtale regelmessig sikkerhetsinspeksjon med forhandleren din, eller inngå en vedlikeholdskontrakt.

1. Rengjør finfilteret.

2. Rengjør drivstoffsilen.

3. Rengjør drivstoff-forfilteret.

4. Rengjør drivstofffilteret.

5. Kontroller oljenivået.

Månedlig

1. Rengjør silen i lavvannssikringen.

1. Sørg for at det ikke er trykk i apparatet.

2. Skru ut det fine filteret på pumpehodet.

3. Demonter det fine filteret og ta ut filterinnsatsen.

4. Rengjør filteret med rent vann eller trykkluft.

5. Sett delene sammen igjen i omvendt rekkefølge.

Rengjøre drivstoffsilen

Rengjøre drivstoff-forfilteret

1. Trekk gummilokket av drivstofftanken.

2. Rengjør drivstoff-forfilteret.

3. Sett på igjen gummilokket igjen.

Rengjøre drivstofffilteret

1. Demonter drivstofffilteret.

2. Rengjør drivstofffilteret.

3. Sett inn drivstofffilteret igjen.

Rengjør silen i lavvannssikringen

1. Sørg for at det ikke er trykk i apparatet.

2. Løft ut festeklipsen og trekk ut slangen (mykt dem-pingssystem) til alarmen for lavt vann.

3. Ta ut silen.

Merknad

Skru eventuelt inn en M8-skrue ca. 5 mm og trekk ut silen.

1. Rengjør silen i vann.

2. Skyv i silen.

3. Skyv slangenippelen helt inn i beskyttelsesanordningen for lavt vann og fest den med festeklipsen.

Rengjøre drivstofftanken

1. Trekk gummilokket av drivstofftanken.

2. Skru av holdebøylen og ta ut drivstofftanken.

3. Skyll drivstofftanken.

4. Sett inn drivstofftanken igjen og fest holdebøylen.

5. Sett på igjen gummilokket igjen.

Skifte olje

Se Tekniske data for oljetype og påfyllingsmengde.

1. Ha klar en oppsamlingsbeholder for ca. 0,5 liter olje.

2. Løsne oljetappeskruen.

3. Tapp ut oljen i oppsamlingskaret.

Merknad

Spillolje skal deponeres på en miljøvennlig måte eller leveres på et godkjent mottak.

1. Trekk til oljetappeskruen igjen, dreiemoment 20...25 Nm.

2. Skru ut oljepåfyllingspluggen.

3. Fyll på ny olje langsomt til midt på oljenivåindikatoren. Luftbobler må kunne slippe ut.

4. Skru inn oljepåfyllingspluggen.

Avkalke apparatet

Hvis det er avleiringer i rørledningen, øker strømningsmotstanden, slik at belastningen på motoren blir for stor.

⚠️FARE

Brannfarlig gass utgjør fare

Eksplosjonsfare

Ikke røyk under avkalking. Sørg for god ventilasjon.

⚠️FARE

Syre utgjør fare

Fare for etsing

Bruk vernebriller og vernehansker.

Prosedyre:

I henhold til lovbestemmelser skal det kun brukes godkjente løsemidler med sertifiseringsmerker for fjerning.

• RM 101 (bestillingsnummer 6.295-398.0)

1. Fyll en 20 liters beholder med 15 liter vann.

2. Tilsett 1 liter løsemiddel for kjelstein.

3. Koble en vannslange direkte til pumpehodet og heng den løse enden i beholderen.

4. Sett den tilkoblede lansen uten dyse inn i beholderen.

5. Slå på apparatet.

6. Åpne høytrykkspistolen og ikke lukk den igjen under avkalkingen.

7. Slå av apparatet og la det stå i 20 minutter. Høytrykkspistolen må være åpen.

8. Pump deretter apparatet tomt

Merknad

Som korrosjonsbeskyttelse og for nøytralisering av syrerester anbefaler vi å pumpe en alkalisk løsning (f.eks. RM 81) gjennom apparatet.

Bistand ved feil

⚠️FARE

Utilsiktet start av apparatet, berøring av strømførende deler

Fare for personskader, elektrisk støt

1. Kontroller strømtilkoblingen og strømledningen.

Feil i strømforsyningen eller motorens strømopptak er for høyt

1. Kontroller strømtilkoblingen og nettsikringene.

2. Meld fra til kundeservice.

Motoren er overbelastet/overopphetet, eksostemperaturbegrenseren er utløst eller viklingsvernkontakten til viftemotoren er utløst

1. Sett apparatbryteren på «0/OFF».

2. La apparatet avkjøles.

3. Slå på apparatet.

Feilen oppstår gjentatte ganger

1. Meld fra til kundeservice.

Flammensensoren har slått av brenneren

1. Meld fra til kundeservice.

Drivstoffkontrollampen lyser

Bensintanken er tom

1. Fyll drivstoff.

Apparatet bygger ikke opp trykk

Luft i systemet

1. Lufte ut pumpen:

b La apparatet gå til vannet kommer ut uten bobler.

c Ved lufteproblemer må apparatet kjøres i 10 sekunder og deretter slås av. Gjenta prosessen flere ganger.

d Slå av apparatet.

e Skru på dysen igjen.

1. Kontroller tilkoblinger og ledninger.

Finfilteret er skittent

1. Rengjør finfilteret, bytt ut om nødvendig.

Vanntilførsel er for liten

1. Kontroller motorturtallet (se Tekniske data).

Enheten lekker, det drypper vann fra bunnen av enheten

Pumpen er ikke tett

1. Hvis det er en betydelig lekkasje, må enheten sjekkes av kundeservice.

Merknad

3 dråper/minutt er tillatt.

Enheten slås kontinuerlig på og av när høytrykkspistolen er lukket

Lekkasje i høytrykkssystemet

1. Kontroller høytrykkssystemet og tilkoblingene for lekkasjer.

1. Kontroller vanntilkoblingen og innløpsledningene.
2. Rengjør silen i lavvannssikringen.

1. Rengjør/bytt ut drivstoff-forfilteret.
   Drivstofffilteret er skittent
2. Rengjør/skift ut drivstofffilteret.
   Ingen tenngnist
3. Hvis ingen tenningsgnister er synlig gjennom seglasset under bruk, må du få kundeservice til å sjekke apparatet.

Brenneren slår seg ikke av til tross for vannmangel Lekkasje i høytrykkssystemet

1. Kontroller om høytrykkssystemet og tilkoblingene er tette.

Reedbryter i lavvannssikringen er tilklistret eller magnetstempelet sitter fast

1. Meld fra til kundeservice.

Innstilt temperatur oppnås ikke under bruk av varmtvann

Varmeslangen er tilsotet

1. Få kundeservice til å utføre sotfjerning.

Kundeservice

Dersom feilen ikke kan utbedres, må apparatet kontrolleres av kundeservice.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen-de helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.

Produkt: Høytrykksspyler

Type: 1.030-xxx

Gjeldende EU-direktiver

2000/14/EF

Anvendte nasjonale standarder

Undertegnede handler på vegne av og med fullmakt fra styret.

H. Jenner

Dokumentasjonsfullmektig:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Tekniske spesifikasjoner

		HDS 9/20-4 Classic
Elektrisk tilkobling
Nettspenning V 400
Fase ~ 3
Nettfrekvens Hz 50
Beskyttelsesgrad IPX5
Beskyttelsesklasse I
Tilkoblingskapasitet kW 7,0
Nettsikring (treg) A 16
Maks. tillatt nettimpedans Ω 0.3105
Vanntilkobling
Tilførselstrykk (maks.)	MPa (bar)	1 (10)
Tilførselstemperatur (maks.)	°C	30
Tilførselsmengde (min.)	l/h (l/min)	1200 (20)
Innsugingshøyde (maks.)	m	0,5
Effektspesifikasjoner apparat
Transportmengde, vann	l/h (l/min)	900 (15)
Vanntrykk med standard dyse	MPa (bar)	20 (200)
Overløps- og sikkerhetsventil for driftstrykk (maks.)	MPa (bar)	22 (220)
Driftstemperatur for varmtvann (maks.)	°C	80
Brennerytelse	kW 64
Fyringsoljeforbruk (maks.)	kg/h	5,9
Rekylkraften til høytrykkspistolen	N 50
Dysestørrelse på standarddysen		25050
Mål og vekt
Gjennomsnittlig driftsvekt	kg	145
Lengde x bredde x høyde	mm	880 x 700 x 900
Drivstofftank	l	30
Høytrykkspumpe
Oljemengde	l	0,4
Oljetyper		15W40
Brenner
Brensel		EL fyringsolje eller diesel
Registrerte verdier mht. EN 60335-2-79
Lydtrykknivå L_pA	dB(A)	83
Usikkerhet K_pA	dB(A)	3
Lydeffektnivå L_WA + usikkerhet K_WA	dB(A)	100
Hånd-arm-vibrasjonsverdi høytrykkspistol	m/s^2	1,4
Hånd-arm-vibrasjonsverdi strålerør	m/s^2	<2,5
Usikkerhet K m/s	^2	1,5

Unntaksgrunn i henhold til forordning (EU) 2019/1781 vedlegg I avsnitt 2 (12): j) Med forbehold om tekniske endringer.

Innehåll

Allmän information.... 76

Miljöskydd....76

⑧ Oljepåfyllningsskruv

9 Oljenivåindikering

⑩Oljeavtappningsskruv

⑪Fästklämma

Fara på grund av brandfarlig gas

Explosionsrisk
