Produkttype	Batteridrevet motorsag
Merke	Kärcher
Modell	CNS 1830 Battery
Strømforsyning	Kärcher Battery Power 18 V batteri (ikke inkludert)
Driftsspenning	18 V
Kjedets tomgangshastighet	10 m/s
Kjedens oljetankkapasitet	200 ml
Sverdlengde	300 mm
Maksimal kuttelengde	250 mm
Kjedestigning	0,375 tomme (9,525 mm)
Vekt (uten batteri)	3,2 kg
Mål (L x B x H)	735 x 230 x 247 mm
Lydtrykknivå (LpA)	87,9 dB(A)
Lydeffektnivå (LwA)	98,9 dB(A)
Vibrasjonsverdi – fremre håndtak	3,5 m/s²
Vibrasjonsverdi – bakre håndtak	5,2 m/s²
Sikkerhetsinnretninger	Kjedebrems, gripeanlegg, kjedelås, kjede med lav tilbakeslagsrisiko
Brukerbeskyttelse	Hjelm, hørselvern, vernebriller, hansker, benskinner, sikkerhetssko (ikke inkludert)
Forskriftsmessig bruk	Saging av treverk utendørs, privat bruk
Rutinemessig vedlikehold	Rengjøring av kjede, kontroll av kjedestramming og kjedebrems, oljepåfylling
Reservedeler	Kjede, føringsskinne, batteri, lader (originale Kärcher anbefales)
Reparasjonsmuligheter	La reparasjon utføres av en autorisert Kärcher kundeservice

Ofte stilte spørsmål - CNS 1830 Battery Kärcher

Hvilket batteri skal brukes med CNS 1830 Battery?

Bruk utelukkende et Kärcher Battery Power 18 V batteri. Ikke bruk andre batterier, det kan føre til brann eller skade.

Hvordan stramme kjeden?

Løsne kjedestrammeknappen, vri justeringsringen slik at avstanden mellom sverdet og kjeden er 3-4 mm når du trekker forsiktig i kjeden, og stram deretter knappen.

Hvilken olje skal brukes til kjeden?

Bruk en spesiell kjettingolje for motorsag. Fyll tanken (kapasitet 200 ml) gjennom det dedikerte lokket. Ikke bruk brukt motorolje.

Hvordan starte motorsagen?

1. Sett inn det oppladede batteriet. 2. Trekk håndbeskyttelsen mot deg for å deaktivere kjedebremsen. 3. Trykk på bryterens låseknapp og deretter på hovedbryteren. Hold alltid sagen med begge hender.

Hva gjør jeg ved tilbakeslag?

Tilbakeslag er en brå bevegelse bakover. For å unngå det: ikke sag med sverdspissen, hold sagen godt med begge hender, bruk en kjede med lav tilbakeslagsrisiko og et egnet sverd. Ved tilbakeslag kan kjedebremsen stoppe kjeden.

Hvordan vedlikeholde kjeden og sverdet?

Etter hver bruk, rengjør kjeden med en børste. Kontroller strammingen og oljenivået. Hver 5. driftstime, kontroller kjedebremsen. Slip eller bytt kjeden hvis den er sløv.

Motorsagen starter ikke, hva skal jeg sjekke?

Kontroller at batteriet er ladet og riktig satt inn. Hvis batteriet er defekt, bytt det. Ved overoppheting, vent til det er avkjølt. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan oppbevare motorsagen?

Fjern batteriet og kjedebeskytteren. Tøm oljetanken ved langtidslagring. Olje lett på kjeden for å hindre rust. Oppbevar på et tørt sted, frostfritt og borte fra etsende produkter.

Hvilket verneutstyr skal brukes?

Bruk alltid hjelm med visir, hørselvern, skjæresikre hansker, benskinner og sklisikre sikkerhetssko i henhold til EN-standarder.

Hvor finner jeg reservedeler?

Bruk utelukkende originale Kärcher-deler (kjede, sverd, batteri, lader). Besøk nettsiden www.karcher.com eller kontakt en autorisert forhandler.

BRUKSANVISNING CNS 1830 Battery Kärcher

Maskinbeskrivelse 146

Montering 147

Ibrugtagning 147

Drift. 147

Transport 149

Opbevaring 149

Pleje og vedligeholdelse 150

Tilbehør og reservationdele

Man kan kobe beskytteseshjelme med integreret horevaern i specialforretninger.

Jakke med skarebeskyttelse

Livsfarlige snitkvastelser

Stamme understøttes på 2 sider:

Fare for kvaestelser og beskadigelse

a Fjern laget pa kaedeoliebeholderen.

Figur G

b Fyld kædesmørolien over i en passende beholder.
c Skru laget pa kaedeoliebeholderen fast.

1. Ved transport i koretjoer skal maskinen sikres mod at glide aller vaelte.

Opbevaring

△FORSIGTIG

Fare for kvaestelser og beskadigelse

a Fjern laget pa kaedeoliebeholderen.

Figur G

b Fyld kædesmørolien over i en passende beholder.
c Skru laget pa kaedeoliebeholderen fast.

Pleje og vedligeholdelse

△FORSIGTIG

Ukontrolleret start

Snitsar

1. Fjern batteripakken (se kapitlet Fjern batteripakken).

2. Rengør kæden med en børste for at fjerne savspaner og snavs.

Figur AA

1. Fjern batteripakken (se kapitlet Fjern batteripakken).

2. Løsn kædestrammeren, og fjern afdækningen.

Figur AD

Sikkerhetsinnretninger 161

Symboler pa apparatet 162

Verneklaer 162

Beskrivelse av apparatet 162

Montering 163

Igangsetting. 163

Drift. 163

Transport 165

Lagring 165

Stell og vedlikehold 166

Oppbevar heftene til senere bruk eller for annen eier.

I tillegg til instruksene i dette braupsanvisningen på ta hensyn til de generelle forskritter vedrørende sikkerhet og forebygging av ulykker.

Ved arbeid med motorsager er det svært stor fare for personskader, sider det arbeides med høye motorhastigheter og veldig skarpe sagtenner.

Som en supplering tilppe sikkerhetsanvisingene ma nasjonale sikkerhets- og utdannelsefsorskrifter (for eksempel fra myndigheter, fagforeninger erler sosiale instanser) tas hensyn til. Bruken av motorsager kan vare tidsbegrenset gjennom lokale forskrifter (dagseller arsid). FgIg de lokale forskiftene.

Risikonivå

△FARE

• Anvisning om en umiddelbar truende fare som kan.fore til store personskader eller til død.

ADVARSEL

• Anvisining om en mulig farlig situasjon som kan fore til store personskader aller til død.

△FORSIKTIG

• Anvisining om en mulig farlig situasjon som kan.fore til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som kan fore til materielle skader.

Generelle sikkerhetsanvisninger elektroverktøy

ADVARSEL

• Les alle sikkerhetsanvisninger og anvisninger.

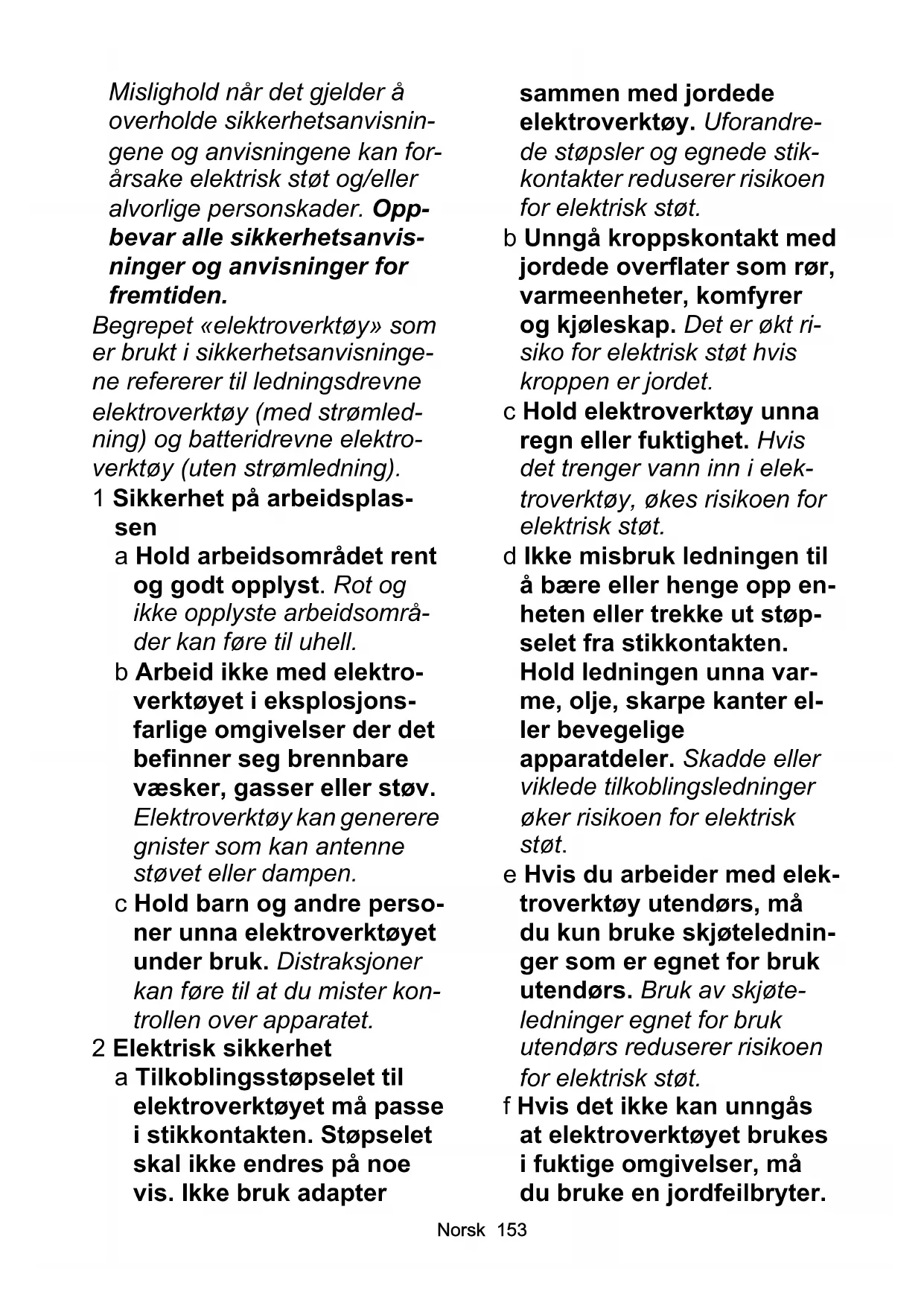

Mislighold när det gjelder Å overholde sikkerhetsanvisningene og anvisingene kan forårsake elektrisk støt og/eller alvorlige personskader. Oppbevar alle sikkerhetsanvisninger og anvisninger for fremtiden.

Begrepet «elektroverktøy» som er brukt i sikkerhetsanvisingene refererer til ledningsdrevne elektroverktøy (med strømledning) og batteridrevne elektroverktøy (uten strømledning).

1 Sikkerhet på arbeidsplassen

a Hold arbeidsområdet rent og godt opplyst. Rot og ikke opplyste arbeidsområder kan.fore til uhell.

b Arbeid ikke med elektrøverktøyet i eksplosjons-farlige omgivelser der det befinner seg brennbare væsker, gasser eller støv. Elektroverktøy kan generere gnister som kan antenna støvet eller dampen.

c Hold barn og andre personer unna elektroverktøyet under bruk. Distraksjoner kan fore til at du mister kontrollen over apparatet.

2 Elektrisk sikkerhet

a Tilkoblingsstøpselet til elektroverktøyet på passer i stikkontakten. Støpselet skal ikke endres på=noe vis. IkkeBrukadapter

sammen med jordeede elektroverktoy. Uforandrede stopsler og egnede stikkontakter reduserer risikoen for elektrisk stot.

b Unngå kroppskontakt med jordede overflater som rør, varmeenheter, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt hvis kroppen er jordet.

c Hold elektroverktøy unna regn eller fuktighet. Hvis det trenger vann inn i elek-troverktøy, økes risikoen for elektrisk støt.

d Ikke misbruk ledningen til Å bære eller henge opp enheten eller trekke ut stopselet fra stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige apparatdeler. Skadde eller viklede tilkoblingsledninger øker risikoen for elektrisk støt.

e Hvis du arbeider med elek- troverktoy utendors, ma du kun bruke skjoteledninger som er egnet for bruk utendors. Bruk av skjoteledninger egnet for bruk utendors reduserer risikoen for elektrisk stot.

f Hvis det ikke kan unngås at elektroverktøyet brukes i fuktige omgivelser,rå du bruke en jordfeilbryter.

Bruk av jordfeilbryter reduserer risikoen for elektrisk stot.

3 Personers sikkerhet

a Vær oppmerksom, følg med på hva du gjør, og vær fornuftig i arbeidet med et elektroverktøy. IkkeBruket elektroverktoy dersom du er trøtt eller pa-virket av narkotiske mid-ler, alkohol eller medikamente. Et øye-blikks uoppmerksomhet vedbruken av det elektroverktoy kan føre til alvorlige skader.
b Bruk personlig verneutstyr, og bruk alltid vernebriller. Bruk av personlig verneutstyr, som stovmaske, sklisikre sikkerhetssko, beskyttelseshjelm eller horselsvern, alt etter type bruk av elektroverktyet, reduserer risikoen for skader.
c Unngå utilsiktet igangsetting. Sørg for at elektroverktøyet er slätt av før du kobler det til strømforsyninger og/eller kobler til batteriet, tar det ut eller bærer det. Hvis du har fingeren på bryteren när du bærer elektroverktøyet eller det er koblet til strømforsyninger, kan det före til ulykker.
d Fjern innstillingsverktøy eller skrujern for du slår

pá elektroverktøyet. Et verktøy aller en nøkkel som befindner seg i en roterende apparatdel, kan.fore til persorskader.

e Unngå en unormal kroppsholdning. Sørg for Å stå sikkert og hold likevektentil enhver tid. Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f Bruk egnede klær. Ikke bru kromslige klær ellersmykker. Hold här, klær og hansker unna deler som beveger seg. Løstsittende klær, hansker, smykker ellerr langt här kan trekkes inn av deler som beveger seg.
g Hvis det kan monteres stovavtrekk og -oppsam- lingsinnretninger, ma du pase at disse er koblet til og brukes riktig. Bruk av stovavtrekk kan redusere fa- rer fra stov.

4 Bruk og behandling av elek-troverktøy

a Ikke overbelast apparatet. Bruk riktig elektroverktøy for arbeidet. Med egnet elektroverktøy arbeider du bedre og sikrere i det angitte ytelsesområdet.
b Ikke bruk elektroverktøy med defekt bryter. Et elek-troverktøy som ikke longer

c Trekk stopselet ut av stikkontakten og/eller fjernbatteriet for du foretar apparatinnstillinger, skiftertilbehorsdelerller leggerbort apparatet. Disse forsiktighetstiltakene forbinderutilsiktetoppstartavelektroverktyet.
d Oppbevar elektroverktøy som ikke er iBruk utenfor barnsrekkevidde. Ikke la personerBruke apparatet hvis de ikke er kjent med det eller har lest这部分 bruksanvisningen.Elektroverktøy er farlige hvis de brukes av uerfarne personer.
e Stell nøye med elektröverktøyet. Kontroller at bevegelige deler fungerer uten problemer og ikke siter i klem, om deler er brukket eller ødelagt, ullså skadet at elektroverktøyets funksjon påvirkes. Få skadde deler reparent För apparatet brukes igjen. Mange ulykker skyldes dãrlig vedlikeholdt elektroverktøy.
f Hold kutteverktøy skarpe og rene. Godt pleide kutteverktøy med skarpe kuttekanter setter seg sjeldnere i klem og er lettere Å före.

g Bruk elektroverktøy, tilbehør,Bruksverktøy osv.i henhold tilijkebruksanvisningen.Ta hensyn til arbeitsbetingelsene og oppgaven som skal utføres.Bruk av elektroverktoy til andre formal enn det de er tiltenkt,kan fore til farlige situasjoner.

5 Bruk og pleie av batteriet

a Batteriet skal kun lades med ladere som er godkjent av produsenten. La-dere som ikke er egnet for tilsvarende batteri, kan fore til brann.
b Bruk apparatet kun med et egnet batteri. Bruk av andre batterier kan fore til personskader eller brann.
c Når batteriet ikke er iBruk, ma det holds unna metalliske gjenstander som kontorstifter, mynter, no-kler, spiker, skruer aller andre små metallgjenstander som kan forårsake kortslutning. Kortslutning kan fore til brann eller eksplosjon.
Under visse omstendigheter kan det lekke vaeske ut av batteriet. Unnga kontakt med donne vaesken. Hvis du kommer i kontakt med vaesken, ma du skyllegrundig med vann. Hvis du fär vaesken i øynene,

má du oppsøke lege umidelbart. Batterivæske kan forårsake utslett og brannsår på huden.

6 Service

a La elektroverktøyet kun bli reparert av kvalifiserte fagfolk og kun med origi-nale resvedeler. Da garanteres det at sikkerhent til apparatet opprettholdes.

Ytterligere generelle sikkerhetsinstruktner

Merknad I noen regioner kan forskrifter bety innskrenkninger pa bruken av dette apparatet. Innhent rad fra dine ansvarlige offentlige myndigheter.

△FARE • Livsfare pga.

kuttskader ved ukontrollerte bevegelser hos apparatet. Hold kroppsdeler borte fra bevegelige deler. Fare for personskader på grunn av gjenstander som slynges ut uller faller ned. Enheten skal aldri brukes hvis det finnes personer, spesielt barn, ellerdyr innenfor en radius på 15 m.

• Du må ikke foreta noen endringer på apparatet.

ADVARSEL Barn og personer som ikke har lest这部分 anvisningen skal ikke bruke apparatet. Lokale bestemmelsek kan sette begrensninger med hensyn tilBrukerens alder.Dutrenger hindret sikt over arbeidsområdet for a gjenkjenne mulige

farer. Bruk apparatet kun ved god belysning. FørBruk ma du forsikre deg om at encheten, alle kontroller inkludert kjedebremsen og sikkerhetsinnretningene fungerer som de skal. Se etter Iose lukninger, sorg for at alle beskyttesinnretninger og handtak er festet riktig og sikkert. IkkeBruk apparatet hvis tilstanden ikke er feilfri.

• Apparatet skal aldri brukes dersom apparatbryteren på handtaket ikke lar seg betjene på riktig mæte. - Skift ut slitte ell er skadde deler før du tar apparatet iBruk. - Risiko for tilbakeslag på grunn av tap av balanse. Unngå en unormal kroppsholdning, sorg for a stå støtt og sikkert og hold likevekten til enhver tid. - Stans apparatet øyeblinkelig og sjekk for skade eller identifiser ørsaken til vibrasjonen hvis apparatet har falt ned, har kolibert eller vibrerer unnormalt. Få apparatet reparent av autorisert kundeservice ell er bytt ut apparatet.

te bukser. • Fare for personskader ved bruk av Iostsittende klær, Iost hareller smykker som kan sette seg fast i apparatets bevegelige deler. Hold klær og smykker unna maskinens bevegelige deler. Sett opp langt hare. Horselsvern kan begrense din evne til a harevarselslyder, vær derfor oppmerksom pa mulige farer i nærhen av arbeidsomraret. • Bruk kun tilbehør og reservedeler som produsenten har frigitt. Originalt tilbehør og originalreservedeler gir garanti for sikker drift av apparatet uten funksjonsfeit.

Sikkerhetsanvisninger for motorsager

Hold alle kroppsdeler unna sagkjedet när sagen gär. Før sagen startes opp ma det sorges for at sagkjedet ikke berøres. Ved arbeid med en motorsag kan et øyeblikks uoppmerksomhet.fore til at klær eller kroppsdeler trekkes inn av sagkjedet.
- Hold alltid motorsagen med høyrehandpabakrhandtak og venstrehandpafremrehandtak.Hvis motorsagen holdes i omvendt arbeidsstilling, oker risikoen for personskader og sagen ma化进程.
- Elektroverktøyet må bare holds i de isolerte gripefla

tene, da sagkjedet kan komme borti skjulte ledninger. Sagkjeder somkommen borti en spenningsforende ledning, gjør metalldeler på elektroverktøyet spenningsforende og kan utsette operatoren for elektrisk støt.

Bruk vernebriller og hørsvern. Det anbefales Å bruke annet beskyttesusutstyr for hode, hender, bein og føtter. Egnet verneutstyr reduserer faren for personskader fra sponmaterialie som flyr rundt og tilfeldig berøring av sagkjedet.
- Ikke bruk motorsagen på et tre. Ved drift på et tre er det fa-re for personskader.
Pass alltid på at du står stødig og bruk kun motorsagen när du står på et fast, sikkert og jevnt underlag. Glatt underlag og ustabile flater som stiger kan före til at du mister balansen eller kontrollen over motorsagen.
När du kutter en gren som stär under spenning, ma du regne med at denne kan fjare tilbake. När spentingen i trefibre frigjores, kan den spente grenen treffe operatoren og/eller trekke motorsagen ut av kontroll.
Vær spesielt forsiktig ved kutting av kratt og unge trær. Det tynne materialet kan

fanges opp av sagkjedet og sla tilbake pa deg ellr bringe deg ut av balanse.

Bær motorsagen i det fremre handtaket i utkoblet tilstand, sagkjedet vendt bort fra kroppen. Ved transport erler oppbevaring av motorsagen mA alltid sikkerhetsdekselet trekkes pa. Forsiktig omgang med motorsagen reduserer sannsynlighen for utilsiktet berøring av det lopende sagkjedet.

Folg anvisingene for sm-ring, kjedestramming og ustskifting av tilbehør.

Feilstrammet aller feilsmurt kjede kan slite aller øke faren for tilbakeslag.

• Hold handtakene tørre, rene og fri for olje og fett. Fettete, oljete handtak er glatte og fører til at du mister kontrollen.
• Sag kun i treverk. IkkeBrukmotorsagen for arbeid somden ilke er tiltenkt for.Eksempel: IkkeBrukmotorsagen til saging av plast,murverk ell er byggematerialer som ilke er av tre.Brukav motorsagen til ilke tiltenktarbeid kan fore til farlige situasjoner.

Årsaker til tilbakeslag og hvordan dette kan unngås

Tilbakeslag kan oppsta hvis en spiss av føringsskinnen berører

en gjenstand eller hvis treet boyer seg og klemmer sagkjedet fast i snittet.

Berøring med en skinnespiss kan i mange tilfeller føre til en uventet reaksjon bakover der fø-ringsskinnen slås opp og i retning operatoren.

Klemming av sagkjedet i fø-ringsskinnens overkant kan støte skinnen raskt tilbake i operatorens retning.

Hver avppe reaksjonene kan fore til at du mister kontroll over motorsagen og muligens fär alvorlige personskader. Ikke stol utelukkende på motorsagens integrerte sikkerhetsinnretninger. SomBrukerav en motorsag ma du iverksette ulike tiltak for a kunne arbeide uten ulykker og skader.

Tilbakeslag er resultatet av feil bruk eller misbruk av elektroverktøyet. Det kan forbhindres med egnede forsiktighetstiltak, som beskrevet under:

Hold sagen godt fast med begge hender, tomler og fingre skal slutte rundt handtaken til motorsagen. Innenta en stilling med kropp og armer som kan motstå tilbakeslagskreffene. Hvis det iverksettes egnede tiltak, kan operatoren beherske tilbakeslagskreffene. Slipp aldri motorsagen.

Unngå en unormal kroppsholdning og ikke sag over skulderhøyde. Slik unngårdu utilsiktet berøring medskinnespissene og fär bedrekontroll over motorsagen iuventede situasjoner.
- Bruk alltid reserveskinner og sagkjeder som er angitt av produsenten. Feil reserveskinner og sagkjeder kan.fore til at kjected sliter og/eller tilbakeslag.
Hold deg til produsentens anvisninger for siping og vedlikehold av sagkjected.

For Iave dybdebgrenere oker faren for tilbakeslag.

Videre sikkerhetsinstruksjoner for motorsager

Merknad Kärcher anbefaler saging av trestammer på en sagbukk første gang sagen brukes. Nå du bruker motorsagens,鬆 du ha førstehjelpsutstyr for store sår og mobiltelefon i umiddelbar nærhet. En støre og mer innholdsrik førstehjelskoffert鬆 finnes i nærhen.

ADVARSEL Sta stott, pass pa at arbeidsplassen er ren og planlegg en retrettvei foran fallende grener for du bruker eheten. Pass deg for smoreoljedamp og sagflis. Bruk ansiktsbeskytteleller pustemaske hvis det kreves. Hold motorsagen med begge hender.

Hold handtakene med tommelen pa den ene siden og fingrenpa den andre siden. Hold det bakre handtaket med høyre handog det fremre handtaket medvenstre hand. Fare for personskader. Foreta aldri endringer pa apparatet. Ikke bruk,enheten til a drive vedlegg eller enheter som ikke er anbefalt av produ-senten av encheten. Fórdu slarpa encheten, ma du forsikre degom at sagkjeden ikke berører gjenstander. Alvorlige ellerdodelige personskaderhis en feiljustert sagkjede hopper ut av styreskinnen. Kontroller kjedestrammingen før hver bruk. Lengden pa kjeden avhenger avtemperaturen. Forsikre degom at alle beskyttelser,handtak og kloanslag er ordentlig festet og i god stand. Alvorlige personskader pa grunn av feil arbeidsmåte:

Du ma til enhver tid vaere vaken og ha kontroll over arbeidsplassen din när du jobber med motorsagen. Stør-relsen på arbeidsområdet avhenger av oppgaven som skal utføres og stør-relsen på treetller arbeidsstykket. Å felle et tre krever en større arbeidsstasjon enn f.eks. skjæring til lengde.

faren for Å bli truffet av kjeden i hodet eller kroppen under et tilbakeslag.

• Ikke før sagen fram og tilbake under sagingen, la kjeden utføre arbeidet, hold kjerdet skarpt og ikke provåtrykke kjerdet gjennom snittet.
• IkkeBruktrykkpasaugenmot sluttenavkuttet.Vaerforberedtpaaavlaste sagen narden har skaret gjennom treverket.
• Ikke stopp motorsagen under情况进行 sangen. La sagen gå til den er fertig med snittet.
  Gjør deg kjent med din nye motorsag ved Å lage enkle kutti trygt stottet tre. Gjenta dette hvis du ikke har brukt motorsagen pa lenge. Ikke sag vinranker og/ ell er busker med en diameter under 75 mm. Slå av motoren, sett på kjedebremsen, ta ut batteripakken og forsikre deg om at alle bevegelige deler har stanset helt opp:
• för du rengjör apparatet aller fjerner en blokkering.
• før du lar apparatet ligge uten tilsyn.
  Frdu montererller fjerner tilleggsdeler.
  För du rengjörller kontrolle-rer encheten, aller utförer arbeider på den.
  FORSIKTIG · Motorsagen er et tungt apparat. Folk som bruker motorsagen, skal vare i god

fysisk form og ha god helse. De må ha godt syn, god smidighet, god balanse og være hendige. Hvis du er i tvil, ikke bruk motorsagen. Når du arbeider med encheten, må du alltid bruke beskyttelseshjelm med gittervisir for Å redusere faren for personskader på grunn av tilbakeslag.

Restfarer

ADVARSEL

• Selv om apparatet brukes som anvist, gjenstår visse restfarer. Følgende farer kan oppsta under bruk av apparatet:
  Vibrasjoner kan forarsake skader. Bruk riktig verktøy for hver type arbeid, anvend passende grep og begrens arbeidstiden og eksponderingen.
  Stoy kan fore til horselskader. Bruk horselsvern og reduser belastningen.
  Kuttskader ved Kontakt med frittligende tenner i sagkjeden.
  Kuttskader på grunn av uforutsette, bra bevegelser aller tilbakeslag i styreskinnen.
  Kuttskader / fare for injeksjon av deler som slynges bort fra sagkjeden.
• Skader forårsaket av gjenstander som slynges rundt (trespon, splinter).
  Innanding av stov og partikler.
• Hudkontakt med smoremiddel/olje.

Redusering av risiko

△FORSIKTIG

• Dersom apparatet brukes lenge kan det oppsta problemer med blodomlopet i hendene pga. vibrasjonene. En generell brukstid kan/DDKE fastsettes, da donne er avhengig av flere faktorer:
• Personlig anlegg til tatsächig blodomlp (stadig kalde fingre, kribling i fingrene).
  Lav omgivelsestemperatur. Bruk varme hansker for a beskytte hendene.
• For fast grep reduzerer sirkulasjonen.
  Uavbrutt arbeid er mer ugunstig enn arbeid med innlagte pauser.

Ved regelmessig, vedvarende bruk av apparatet og gjentatt forekomst av symptomene, som v.eks. Kribling i fingrene, bør du oppseke lege.

Forskriftsmessig bruk

△FARE

Ikke forskriftsmessig bruk

Livsfare pga. kuttskader

Motorsagen er kun ment for privat bruk.
- Motorsagen er laget for arbeid utendørs.
- Av sikkerhetsarsaker ma motorsagen alltid holdes stott med begge hender.
- Motorsagen ble utviklet for saging av kvister, greiner, stammer og bjelker. Kuttlengden på styreskinen bestemmer maksimal diameter på saget material.
Motorsagen kan bare brukes til a sage tre.
- Motorsagen må ikke brukes i våte omgivelseer eller när det regner.
- Motorsagen må bare brukes i godt opplyste omgi- velser.
Modifikasjoner og endringer som ikke er godkjent av produsenten, er av sikkerhetsårsaker ikke tillatt. All annen bruk er forbudt. Brukeren er ansvarlig for farer som oppstår grunnet feil bruk.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen pa miljøvennlig mæte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker erler olje. Disse kan utgjore en potensiell fare for helse og miljo ved feil

bruk eller feil avfallsbehandling. Disse delene er imidler-tid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i hushold-ningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene iinnholdet finner du under: www.kaercher.com/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale resedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og resedeler finner du pa www.kaercher.com.

Leveringsomfang

Sikkerhetsinnretninger

△FORSIKTIG

Manglende aller endrede sikkerhetsinnretninger

Sikkerhetsinnretningene tjener til din egen sikkerhet.

Du ma aldri forandre aller omg sikkerhetsinnretninger.

Kjede med lav risiko for tilbakeslag

En kjede med lav risiko for tilbakeslag reduserer sannsynligeheten for tilbakeslag.

Topptennene (inngrepskniver) foran hver sagtann forbinder at sagtennene griper for dypt inn i tilbakeslagssonnen sik at kraften i tilbakeslaget reduseres.

Nár kjeden legges i slyfe, er det fare for at这部分 sikkerhetsfunksjorden settes ut av kraft. Hvis sagens ytelse blir darrigere, bár kjeden byttes ut av sikkerhetsmessige ársaker. Bruk da kun resedeler fra produsentens anbefalte kombinasjon av styreskinne og kjede.

Styreskinner

For styreskinner med spisser som har liters radius, er det vanligvis en lavere risiko for tilbakeslag.

Bruk derfor en styreskinne med passende kjede til opp-gaven. Kjeden ma vare akkurat lang nok. Lengre fRinger oker sannsynlighen for tap av kontroll under. saging.

Kontroller kjeedestrammingen for haver bruk (se kapittel Kontroller kjeedestrammingen). Hvis kjeedestrammingen ikke er riktig innstilt, er det større fare for at kjeden glipper ved saging av mindre greiner (tynnere enn den fülle lengden av styreskinnen).

Kjedefanger

Hvis kjeden Iosner eller slites av, forhindrer kjedefangeren at kjeden slynges motBrukeren.

Krokanslag

Det integrerte kloanslaget kan brukes som dreiepunkt for a stabilisere motorsagen under et snitt.

Nár du sager, trykker du sagen fremover til metallpinnede trenger inn i kanten pa treverket. Hvis det bakhehandtaket beveges opp ell erned i retning mot snittet,

reduseres den fysiske belastningen nár du arbeider med motorsagen.

Kjedebrems

Kjedebremser brukes i farlige situasjoner for a stoppe kjeden raskt.

Hvis handbeskytteren / spaken for kjedebremsen trykkes mot styreskinnen, magkjeden stoppe umiddelbart. Kjedebremsen kan ikke forbindre tilbakeslag, men reduserer faren for personskader hvis styreskinnen trefferBrukeren ved tilbakeslag.

Kontroller alltid at kjedebremsen virker som den skal motorsagen tas i bruk (se kapittel Kontroller kjedebremsens funksjon).

	Generelle varselstegt
	Les bruksanvisingen og alle sikkerhet-sanvisingene før du tar i brukprodukter
	Bruk egnede vernebriller og egnet hørselsvern samt hjelm under arbeid med enheten.
	Bruk sved skilfaste vernesko under ar-beid med motorsagen.
	Bruk sklisikre og slitesterke hansker ved arbeid med apparatet.
	Livsfare hvis motorsagen slår tilbake. Ik-ke berør gjenstandene som skal sages med tuppen på styreskinnen.
	Livsfare på grunn av ukontrollerte beve-gelser i motorsagen. Hold motorsagen med begge hender.
	Livsfare på grunn av ukontrollerte beve-gelser med motorsagen. Hold aldri enhe-ten med bare en.Hand.
	Ikke utsett apparatet for regn eller fuktige omgivelser.
	Det garanterte lydtrykknivæt angitt på etiketten er på 101 dB.
	Kjedebremsen løsnes.
	Kjedebremsen blir settes på og sagkje-den blokkeres.

	Drei for Å justere kjedestrammingen: = Stram kjeden = Løsne kjeden
	Kjedens kjøreretning (merkingen er under dekselet)
	Lås kjedestrammeren
	Lås opp kjedestrammeren

Verneklaer

△FARE

Livsfare pga. kuttskader. Bruk egnede verneklaer nár du arbeider med apparatet. Følg lokale forskritter om forebyggelse av ulykker.

Hodebeskyttelese

Nár du arbeider med sagen, má du bruke hørsvern som oppfyller EN 352-1 og er CE-merket.

Bruk egnede vernebriller som oppfyller EN 166 aller er CE-merket som beskyttelse mot flyvende splinter. Du kan ogsa hjelmvisir som oppfyller EN 1731 og er CE-merket.

En fagforhandler formidler sikkerhetshjelmer med integrert horselsvern og visir.

Motorsagjakke

Ved arbeid med motorsagen ma du bruke en motorsagjakke som er iht. EN 381-11 og CE-merket for a beskytte overkroppen.

Vernehansker

Nár du arbeider med encheten, má du bruke egnede beskytteshansker med kuttbeskyttelsesesutstyr iht. EN 381-7, som er CE-merket.

Beinbeskyttelese

Nár du arbeider med encheten, má du bruke egnede beinbeskyteren som beskytter hele veien rundt, som er CE-merket og som oppfyller EN 381-5.

Vernesko

Bruk sklisikre vernesko som oppfyller EN 20345 og er merket med et bilde av en motorsag nár du arbeider med encheten. Dette garanterer at verneskoene er i samsvar med EN 381-3.

Hvis du bare bruker motorsagen av og til, bakken er jevn og det er liters fare for a snuble eller henge seg fast i busker, kan du bruke vernesko med stalhetter foran og beskyttende leggings som oppfyller EN 381-9.

Beskrivelse av apparatet

I donne bruksanvisingen beskrives maksimalt utstyr. Alt erter modell kan det vaere ulike leveringsomfang (se emballasjen).

Bilde, se grafiksdider

Figur A

② Styreskinne
3Krokanslag
④ Lokk på kjedeoljetank
5Handbeskyttelse/spak for kjedebrems
⑥Handtakbak
7Apparatbryter
8 laseknapp apparatbryter
9aseknappbatteri
(10) Deksel
1Handtak foran
② Ring for justering av kjedestrammingen
(13)Kjedestrammeknott
14Kjedefanger
15 Typeskilt
(16)Kjedeolje
17Kjedebeskyttelse
(18) Batteripakke Battery Power 18 V
Hurtiglader Battery Power 18V

* ekstrautstyr

Batteripakke

Apparatet kan drives med en 18 V Kärcher Battery Power batteripakke.

Montering

Monter kjede og styreskinne

△FORSIKTIG

Skarp kjeede

Kuttskader

Bruk alltid beskyttelseshansker nár du arbeider på kjeden.

1. Løsne kjedestrammerknotten og fjern dekselet. Figur B
2. Sett kjeden på styreskinnen. Følg kjedens rotasjonsretning. Figur C
3. Legg kjeden rundt kjedehjulet og sett inn styreskinnen. Figur D
4. Sett pådekselet og stram kjedestrammeren. Figur E
5. Still inn kjedestrammingen (se kapittel Still inn kje destrammingen).
6. Monter kjedebeskyttelsen. Figur F

Igangsetting

1. Fjern sagflis og smuss fra området rundt pafylingsapningen ved behov.
2. Fjern dekselet på kjedeoljetanken. Figur G
3. Fyll kjedeoljen i tanken sakte. Figur H
4. Fjern kjedeoljesok med en klut ved behov.
5. Lukk kjedeoljetanken med dekslet.

Kontroller kjeedestrammingen

△FORSIKTIG

Skarp kjede

Kuttskader

Bruk alltid beskyttelseshansker nár du arbeider på kjeden.

1. Fjern kjedebeskyttelsen.

Figur I

1. Trekk forsiktig i kjeden.

Figur J

Avstanden mellom styreskinnen og kjeden ma vare 3-4 mm.

1. Still inn kjeedestrammingen ved behov (se kapittel Still inn kjeedestrammingen).

Montere batteripakke

1. Skyv batteripakken inn i Åpningen på apparatet til den klikker på plass.

Figur K

Drift

Grunnleggende betjening

1. Kontroller om treet og greinene er skadet, f.eks. av ralte.
   For skadde aller râtné grener mà du hente inn en profesonell arborist.
2. Fjern kjedebeskyttelsen.
3. Hold motorsagen godt fast med begge hender.

Slá pá motorsagen

1. Trekk handbeskyttelsen / spaken for kjedebremsen mot handtaket.

Figur L

Kjedebremsen Iønsnes.

1. Trykk pa Iaseknappen for apparatbryteren.

Figur M

1. Trykk pa apparatbryteren.

Apparatet starter.

Avbrytdriften

1. Slipp apparatbryteren. Apparatet stopper.

2. Trykk handbeskyttelsen / spaken for kjedebremsen mot styreskinnen.

Figur N

Kjedebremsen blir settes på og sagkjeden blokkeres.

1. Ta batteriet ut av apparatet (se kapittel Fjerne batteripakken).

Arbeidsteknikk

Arbeidsposisjon

△FARE

Ukontrollerte bevegelteri motorsagen

Livsfare pga. kuttskader
Planlegg snittet før du sager og vær oppmerksom pa fa-rer.
Hold alltid motorsagen fast med begge hender.

• Ikke for motorsagen for nær kroppen. Figur O
  För motorsagen på sideren av kroppen, sik at ingen deler av kroppen kommtinn i bevegelsesomrädet til motorsagen.
• Hold sā mye avstand som mulig til saget materiale.
  Arbeid aldri pa en stige aller staende i et tre.
  Arbeid aldri pa ustabile steder.

Inntrekking/rekyl

△FARE

Ukontrollerte bevegelser i motorsagen

Livsfare pga. kuttskader

Planlegg snittet før du sager og vær oppmerksom pa fa- rer.

Hold alltid motorsagen fast med begge hender.

Ved inntrekking/rekyl handler det om en effekt som alltid skjer i motsatt retning i forhold til den retningen kjeden beveger seg i.

Figur P

(1) nntrekking

(2)Rekyl

Hvis sagkjeden henger erler treffer en fast gjenstand i treet under saging med undersiden av styreskinnen (forhandskutt), kan motorsagen trekkes rykkvis til materialet som skal sages.

For a unnga dette ma kloanslaget alltid settes plasseres pa en sikker mate.

Hvis sagkjeden henger aller treffer pa en fast gjenstand i treet under saging med oversiden av styreskinnen (bakhandskutt), kan motorsagen bl stott mot brukeren.

For a unnga rekyl:

• Ikke klem oversiden av styreskinnen.
• Ikke snu styreskinnen i snittet.

Tilbakeslag

△FARE

Ukontrollerte bevegelser i motorsagen

Livsfare pga. kuttskader

Planlegg snittet f#r du sager og vær oppmerksom pa fa-rer.

Hold alltid motorsagen fast med begge hender.

Under et tilbakeslag blir motorsagen plutselig og ukontrollert slynet motBrukeren.

Et tilbakeslag oppstår f.eks. nár sagkjeden i det øvre området av sagskinetuppen støter pa en hindring util-siktet ellerkommen i klem.

Figur Q

• Hold alltid motorsagen på en sik mæte at tilbakeslagskreftene kan motstås. Ikke slipp motorsagen.
• Ikke boy sagen for langt fremover nár du sager.
• Ikke før motorsagen over skulderhøyde.
• Vent alltid til kjerdet har nadd fullt turtall og sag med full gass.
• Ikke sag med sagskinnetuppen.
  Værsvaert forsiktig nár du fører styreskinnen inn i et à pabegynt snitt.
  Vær oppmerksom på stammens posisjon og på krefter som lukker kuttpalten og kan klemme fast sagkjeden.
  Du ma aldri sage av flere greiner samtidig nár du kvister.
  Arbeid bare med en kjede som er skarp og riktig strammet.
• Bruk en kjede med liters fare for tilbakeslag samt en styreskinne med lite skinnehode.

Planlegg fallretning og retrettvei

△FARE

Fallende tre

Livsfare

Trefellingsarbeider skal kun utfores av personer med utdanning og erfaring.

Vær oppmerksom på følgende nár du planlegger fallretningen:

• Avstanden til;neste arbeitsstasjon mævare minst 2,5 trelungder.
• Ikke utfør fellearbeider ved sterk vind. Treet kan falle ukontrollert.
  Bestem fallretningen basert på trevekst, terreng (skraning) og værforhold.
  Treet skal alltid falle der det ikke star andre traer.

Alle som arbeider pa og rundt treet, ma ha en retrettvei. Følgende gjelder:

Lag retrettveien ca. 45^ pa skra iforhold til fallretnin-gen.

Figur R

Fjern hindringer fra retrettveien.
- Ikke plasser verktøy og apparater på retrettveien.
Nar du arbeider i en bratt skräning, ma du planleggerretrettveien parallelt med skrāningen.
Nár du bruker retrettveien, má du se etter fallende grener og være oppmerksom på trekroneområdet.

Klargjør arbeidsområdet på stammen

1. Fjern forstyrrende kvister, kratt og hindringer fra arbeidsområdet på stammen.

Sikker stilling ma vare garantert.

1. Rengjør grundig nederst på stammen, f.eks. Med en øks.

Sand, stein og andre fremmedlegemer gjør kjeden sløv.

1. Fjern store rotansatser.

a Skjaer inn i rotansatsen loddrett.

Figur S

b Skjaer inn i rotansatsen vannrett.
c Fjern det Ise rotstykket fra arbeidsomrdet.

Still inn fellesnittet

△FARE

Fallende tre

Livsfare

Trefellingsarbeider skal kun utfores av personer med utdanning og erfaring.

1. Forsikre deg om at settes i fare nár treet faller. Støyen fra motorsagen overdover varselrop.

I felleromradet skal det bare oppholde seg personer som er opptatt med fellingen.

1. Plasser fallhakket i rett vinkel i forhold til fallretninqen.

a Lag et vannrett snitt (bunnnitt) sa nær bakken som mulig over ca. 1/3 av stammediameteren.

Figur T

b Lag et skratt snitt (taksnitt) i en vindel pa ca. 45-60°.

a Lag fellesnittet parallelt med bunnsnittet og minst 50 mm hoyere.
b Utfor fellesnittet bare til det er igjen en minst 50 mm bred bruddlist.

Bruddlisten forbinderer at treet vrir seg og faler i feil retning.

Nár fellesnittet nærmer seg bruddlinjen, bør treet begynne Å falle.

1. Hvis det er fare for at treet ikke faller i ønsket retning eller svinger tilbake og klemmer fast sagkjedet, ma du stoppe snittet. Bruk kiler for a utvide snittet og la treet falle i ønsket retning.

2. Nár treet begyinner á falle, trekker du motorsagen ut av snittet.

3. Sla av apparatet.

4. Sett paskjedebremsen.
5. Sett ned motorsagen.
6. Følg den planlagte retrettveien.

Sag tre med spenn

△FARE

Ukontrollerte bevegelser i motorsag og materialet som skal sages

Livsfarlige kuttskader, personskader på grunn av materialer som skal sages

Planlegg snittet før du sager og vær oppmerksom pa fa-rer.

Hold alltid motorsagen fast med begge hender

Spenning i treet oppstár nár en stamme, en grein, en stump eller skudd pa trærne strammes av annet tre.

1. Se opp for spent treverk, da det er fare for at det spretter tilbake til opprinnelig posisjon.

Figur U

1. Sag forsiktig i det spente treverket fra trykksiden (se ogsa kapittel Kutt opp en stamme som star under spunning).

Figur V

Kvisting

△FARE

Tilbakeslag

Livsfarlige kuttskader

Ved kvisting ma du passe pa at styreskinnen/kjeden\ ikkekommen i klem.

ADVARSEL

Endret vektforderling ved kvisting

Fare for personskader ved ukontrollert bevegelse i stammen

Velg arbeidsomrade sik at ingen fare oppstar.

Kvist mot vekstretingen.

Figur W

• Avlast ovenfra og ned.
• La større greiner nederst ble igjen om stotter for a holde treet over bakken.
  Stott motorsagen sa godt som mulig.
• Ikke stä på stammen under kvistingen.
• Ikke sag med skinnetuppen.
  Vær oppmerksom på greiner som står under spenning. Spente greier må sages nedenfra og opp.
  Du ma aldri sage flere greiner samtidig.
• Lose kvister og greiner ma fjernes fra arbeidsområdet regelmessig.

Kutt opp stammen

△FARE

Ukontrollerte bevegelser imotorsagen

Livsfare pga. kuttskader

Planlegg snittet før du sager og vær oppmerksom pa fa-rer.

Hold alltid motorsagen fast med begge hender.

OBS

Skader på kjeden på grunn av kontakt med bakken

Forsikre deg om at kjeden ikke berører bakken.

1. Fest motorsagen til kloanslaget.
2. Sag jevnt gjennom stammen.

Kutt opp en stamme som star under spunning

△FARE

Ukontrollert bevegelse i motorsagen

Livsfarlige kuttskader

Nár du kutter opp stammer som star under spunning, er det svaert viktig à salle à rikitig rekkefolge for avlastningssnitt på trykksiden og delesnitt på trekksiden.

Stammen stottes pa 2 sider:

a For avlastningssnitt pa trykksiden ma du sage inn i stammen ca. 1/3 av stammediameteren ovenfra.

Figur X

b Plasser deleguttet på trekksiden nedenfra.

Stammen stottes pa 1 side:

a For avlastningsnitt pa trykksiden, ma du sage ca. 1/3 inn i stammediameteren nedenfra.

Figur Y

b Plasser delesnittet på trekksiden ovenfra.

Fjerne batteripakken

Merknad

Ved lengre avbrudd i arbeidet skal batteripakken tas ut av apparatet, og apparatet mä sikres mot uautorisert bruk.

1. Trekknappen opplasing batteripakke i retning av batteripakken.

Figur Z

1. Trykk pa Iaseknappen for batteripakken for a lase opp batteripakken.
2. Ta batteripakken ut av apparatet.

Avslutte bruken

1. Ta batteriet ut av apparatet (se kapittel Fjerne batteripakken).
2. Rengjør apparatet (se kapitlet Rengjør apparatet).

Transport

△FORSIKTIG

Vedigineragingavvekten

Fare for personskader og materielle skader
Ta hensyn til apparatets vekt under transport.

△FORSIKTIG

Ukontrollert start

Kuttskader

Ta batteriet ut av apparatet ffor transport.

Transporter motorsagen kun med montert kjedebeskyt-. telse.

1. Ta ut batteripakken (se kapitlet Fjerne batteripakken).
2. Trykk handbeskyttelsen / spaken for kjedebremsen mot styreskinnen.

Figur N

Kjedebremsen er satt pa.

1. Monter kjedebeskyttelsen.

Figur F

1. Motorsagen skal bare bæres etter händtaket med styreskinnen vendt bakover.
2. Tøm kjedeoljetanken ved transport over lengre strekninger.

a Fjern kjeedoljetankdekselet.

Figur G

b Fyll kjedesmoreolje i en egnet beholder.
c Skru fast kjedeoljetankdekselet.

1. Ved transport i kjoretoy ma apparatet sikres mot a skli og velte.

Lagring

△FORSIKTIG

Vediginereringavvekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt ved lagring.

△FORSIKTIG

Ukontrollert start

Kuttskader

Ta batteriet ut av motorsagen f#r lagring.

1. Ta ut batteripakken (se kapitlet Fjerne batteripakken).

2. Trykk handbeskyttelsen / spaken for kjedebremsen mot styreskinnen.

Figur N

Kjedebremsen er satt pa.

1. Monter kjedebeskyttelsen.

Figur F

1. Tøm kjedeoljetanken.

a Fjern kjeedoljetankdekselet.

Figur G

b Fyll kjedesmoreolje i en egnet beholder.

c Skru fast kjedeoljetankdekselet.

1. Ved lagring i mer enn en maned, ma kjeden smores med olje for a forhindre rusting.
2. Oppbevar apparatet pa et tort sted med god lufting. Hold apparatet unna korroderende stoffer som hagekjemikalier og veisalt. Apparatet skal ikke lagres utendørs.

Stell og vedlikehold

△FORSIKTIG

Ukontrollert start

Kuttskader

Ta batteriet ut av apparatet før alt arbeid pa apparatet.

△FORSIKTIG

Skarp kjede

Kuttskader

Bruk alltid beskyttelseshansker nár du arbeider på kjeden.

Rengjore apparatuset

1. Ta ut batteripakken (se kapittel Fjerne batteripakken).
2. Bruk en børste til á fjerne kuttrester og smuss fra kjeden.

Figur AA

1. Rengjør huset og handtakene med en myk, tør klut.
2. Kontroller kjedebremsens funksjon etter hver ren-gjaring (se kapittel Kontroller kjedebremsens funksjon).

Vedlikeholdsintervaller

Før haverbruk

Følgende aktiviter ma utføres for haver oppstart:

• Sjekk kjedeoljenivået, og etterfyll kjedeolje ved behov (se kapittel Fyll kjedeoljetanken).
• Kontroller kjedespenningen (se kapittel Kontroller kjedestrammingen).
• Kontroller at kjeden er skarp nok, skift den ved behov (se kapittel Bytt kjeede og styreskinne).
• Kontroller om motorsagen har skader.
• Sjekk at alle bolter, muttere og skruer sitter godt.
• Kontroller kjedebremsens funksjon (se kapitlet Kontroller kjedebremsens funksjon).

Hver 5. drifttime

• Kontroller kjedebremsens funksjon hver 5. driftstime (se kapittel Kontroller kjedebremsens funksjon).

Vedlikeholdsarbeid

Kontroller kjedebremsens funksjon

1. Sla pa apparatet.
2. När motorsagen gär, dreier du handen på det fremre handtaket på en slick mäte at handbeskyttelsen / spaken for kjedebremsen trykkes i retning mot styreskinnen med handbaken.

Kjedebremsen blir settes pa.

Kjeden ma stoppe helt.

1. Trekk handbeskyttelsen / spaken for kjedebremsen mot handtaket. Kjeden ma Iosne.

Still inn kjedestrammingen

1. Ta ut batteripakken (se kapitlet Fjerne batteripakken).
2. Løsne kjedestrammerknotten.

Figur AB

1. Still inn kjerestrammingen med ringen.

Figur AC

1. Kontroller kjedestrammingen.

Figur J Avstanden mellom styreskinnen og kjeden ma vare 3-4 mm.

1. Stram kjedestrammerknotten.

Bytt kjeede og styreskinne

△FORSIKTIG

Skarp kjede

Kuttskader

Bruk alltid beskyttelseshansker nár du arbeider pa kjeden.

1. Ta ut batteripakken (se kapitlet Fjerne batteripakken).
2. Løsne kjedestrammerknotten og fjern sekselet.

Figur AD

1. Fjern styreskinnen med kjedestrammeren. Figur AE
2. Fjern kjeedestrammeren hvis styreskinnen skal skiftes ut.

Figur AF

1. Kasser denGAME kjeden og ev.styreskinnen pa en fagmessig mate.
2. Hvis det er nødvendig, mag kjedestrammeren monteres pa den nye styreskinnern.

Figur AG

1. Sett den nye kjeden på styreskinnen. Følg kjedens rotasjonsretning.

Figur C

1. Legg kjeden rundt kjedehjulet og sett inn styreskinen.

Figur D

1. Sett på dekselet og stram kjedestrammeren.

Figur E

1. Still inn kjedestrammingen (se kapittel Still inn kjedestrammingen).

Bistand ved feil

Feil har oftest enkle arsaker som du selv kan utbedre ved hjelp av falgende oversikt. I tvilstifeller, aller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte.Var autoriserte kundeservice.

Feil Årsak Utbedring
Apparatet starter ikke	Batteriet er tomt.	● Lad opp batteriet.
	Batteriet er defekt. ● Skift ut batteriet.
	Batteriet er/DDke satt riktig inn.	● Skyy batteriet inn i holderen til det klikker på plass.
Apparatet stopper under drift	Batteriet er overoppphetet	● Avbryt arbeidet og vent til batteritempera-turen er i normalområdet.
	Motoren er overoppphetet ● Avbryt arbei	det og la motoren avkjøles.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersomppe kan fores tilbake til material- elerproduksjonsceil.Ved behov for garantireparasjoner, vennligst henvend deg med kjopskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adressen baksiden)

Tekniske data

Effektspesifikasjoner apparat
Driftsspenning	V	18
Tomgangshastighet på kjeden	m/s	10
Volumkjeden oljetank	ml	200

Registrende verdier iht. NEK EN 60745 -1, NEK EN 60745-2-13

Lydtrykknivà LpA	dB(A) 87,9
Usikkerhet KpA	dB(A) 3,0
Lydeffektnivà LwA	dB(A) 98,9
Usikkerhet KwA	dB(A) 1,4

Hand-arm-vibrasjonsverdi fremre m/s² 3,5 handtak

Hand-arm-vibrasjonsverdi bakrehandtak	m/s2	5,2
Usikkerhet K	m/s2	1,5

Mål og vekt
Lengde x bredde x høyde	mm	735 x 230 x 247
Lengde på styreskinne	mm	300
Klippelengde	mm	250
Sagkjededeling	in (mm)	0,375 (9,525)
Vekt (uten batteripakke)	kg	3,2

Med forbehold om tekniske endringer.

Vibrasjonsverdi

ADVARSEL

Den angitte vibrasjonsverdien ble malt med en standard testmetode og kan brukes til sammenligning av apparatene.

Den angitte vibrasjonsverdien kan brukes i en forelopig evaluering av belastningen.

Avhengig av types og maten apparatet brukes pa, kan vibrasjonsutslippet under bruk av apparatet avvike fra den angitte totalverdien.

Apparater med hand-arm vibrasjonsverdi >2,5m / s^2 (se kapittel Tekniske data i driftsveiledningen)

FORSIKTIG · Hvis apparatet brukes i flere timer kan det fore til at en foler seg vissen. · Bruk varme hansker for a beskytte hendene. · Ta pause regelmessig.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor pa grunn av design og konstruksjon, somi versjonen som vi har markedsfort, oppfyller de relevante grunnleggende helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at\ denne erklæringen blir ugyldig.

2000/14/EF og endret via 2005/88/EF: Vedlegg V

Lydeffektniva dB(A)

Malt:98,9

Garantert:101

Oppdragsgiver, 0197 TÜV Rheinland LGA Products

GmbH; Tillystaré 2 D - 90431 Nürnberg, Tyskland har gjennomfør EF-typeundersøkelse, certifikatnummer: BM 50452503 0001

Undertegnede handler på vegne av og med fullmakt fra styret.

H. Jenner

Dokumentasjonsfullmektig: S. Reiser

Innehäll

Allman information. 168

Sakerhetsinformation 168

Spara externa for senare bruk.
eller for.nasta agare.

Kedja med lag risk for kast

Forsvard med en spets med liten diameter ar risken for kast normalt sett lagre.

c Skruva fast locket på kedjeoljetanken.
