BRUKSANVISNING DigitRadio UP 1 TECHNISAT

1.1 Målgruppen til brukerveiledningen....134

1.1.1 Tiltenkt bruk....134

1.2 Viktig informasjon....134

1.2.1 Sikkerhet....135

1.2.3 Juridisk informasjon....138

1.2.4 Informasjon om service....138

2 Illustrasjon og knapper....139

3 Tilkobling og montering av DIGITRADIO UP1....140

4 Beskrivelse av DIGITRADIO UP1....141

4.1 Leveringsomfang....141

4.2 Spesielle egenskaper ved DIGITRADIO UP1....141

5 Grunnleggende funksjoner 141

5.5 Vise informasjon på displayet....142

6 Betjening av menyen....142

7 DAB+ (digitalradio)-modus 143

7.1 Om DAB+....143

7.1.1 Komprimering av data....143

7.1.2 Audiostrømmer....143

7.2 Lytte på DAB+ (digitalradio) 143

7.2.1 Starte et fullstendig kanalsøk 143

7.2.2 Velge kanal....144

7.2.5 Skrive over / tømme en minneposisjon....144

7.2.6 Signalnivå....145

7.2.7 Manuell innstilling 145

7.2.8 Lydstyrkeutjevning (DRC) 145

7.2.9 Slette ikke-aktive kanaler....145

8 FM-drift....146

8.1 Slå på FM-radio....146

8.2 Motta FM med RDS-informasjoner 146

8.3 Velge kanaler automatisk....146

8.4 Velge en kanal manuelt 146

10 Flere funksjoner....149

10.1 Innsovningsfunksjon....149

10.2 Vekkerklokke 149

10.2.1 Stille inn vekketidspunkt....149

10.2.2 Slå av vekkerklokken etter at den har ringt 150

10.2.3 Deaktivere vekkerklokken 150

10.3 Tonekontroll (Equalizer)....150

11 Systeminnstillinger ....151

11.1 Dato- og klokkeslettinnstillinger....151

11.1.1 Stille inn dato/klokkeslett manuelt....151

11.1.2 Oppdatering av tiden....151

11.1.3 Stille klokkeslettformat (12/24 timer)....152

11.1.4 Stille datoformat....152

11.2 Displaybelysning....152

11.3 Språk....153

11.4 Fabrikkinnstillinger....153

11.5 Programvareversion......153

12 Rengjøring....154

13 Feilsøking....154

14 Tekniske data....155

15 Installering 155

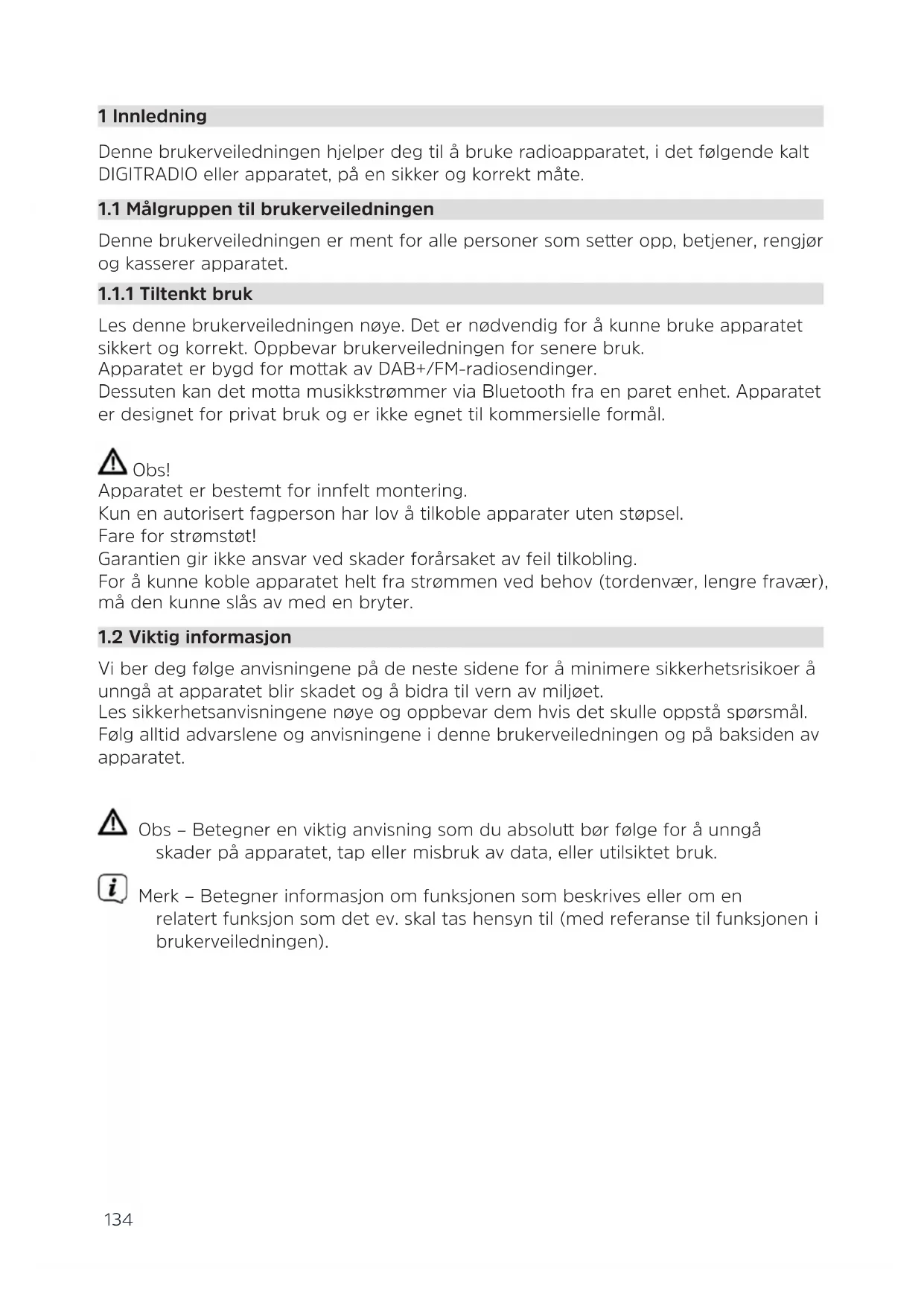

1 Innledning

Denne brukerveiledningen hjelper deg til å bruke radioapparatet, i det følgende kalt DIGITRADIO eller apparatet, på en sikker og korrekt måte.

1.1 Målgruppen til brukerveiledningen

Denne brukerveiledningen er ment for alle personer som setter opp, betjener, rengjør og kasserer apparatet.

1.1.1 Tiltenkt bruk

Les denne brukerveiledningen nøye. Det er nødvendig for å kunne bruke apparatet sikkert og korrekt. Oppbevar brukerveiledningen for senere bruk.

Apparatet er bygd for mottak av DAB+/FM-radiosendinger.

Dessuten kan det motta musikkstrømmer via Bluetooth fra en paret enhet. Apparatet er designet for privat bruk og er ikke egnet til kommersielle formål.

Obs!

Apparatet er bestemt for innfelt montering.

Kun en autorisert fagperson har lov å tilkoble apparater uten støpsel.

Fare for strømstøt!

Garantien gir ikke ansvar ved skader forårsaket av feil tilkobling.

For å kunne koble apparatet helt fra strømmen ved behov (tordenvær, lengre fravær), må den kunne slås av med en bryter.

1.2 Viktig informasjon

Vi ber deg følge anvisningene på de neste sidene for å minimere sikkerhetsrisikoer å unngå at apparatet blir skadet og å bidra til vern av miljøet.

Les sikkerhetsanvisningene nøye og oppbevar dem hvis det skulle oppstå spørsmål.

Følg alltid advarslene og anvisningene i denne brukerveiledningen og på baksiden av apparatet.

Obs – Betegner en viktig anvisning som du absolutt bør følge for å unngå skader på apparatet, tap eller misbruk av data, eller utilsiktet bruk.

Merk – Betegner informasjon om funksjonen som beskrives eller om en relatert funksjon som det ev. skal tas hensyn til (med referanse til funksjonen i brukerveiledningen).

1.2.1 Sikkerhet

For din egen sikkerhets skyld, vær nøye med å lese gjennom alle sikkerhetstiltak før du tar i bruk DIGITRADIO UP1. Produsenten tar ikke ansvar for skader som er forårsaket av uforsvarlig bruk og av manglende overholdelse av de sikkerhetsanvisningene.

Apparatet er bestemt for innfelt montering. Kun en autorisert fagperson har lov å tilkoble apparater uten støpsel. Fare for strømstøt! Garantien gir ikke ansvar ved skader forårsaket av feil tilkobling.

Aldri åpne apparatet! Det er livsfarlig å berøre strømførende deler!

Nødvendige inngrep skal kun foretas av kyndig personell.

Apparatet skal kun brukes i moderate temperaturer.

Ikke utsett apparatet for dryppende eller sprutende vann. Hvis det kommer vann inn i apparatet, slå det av og kontakt service.

Ikke utsett apparatet for varmekilder og oppvarming utover normal driftstemperatur.

Ved påfallende skader, lukt- eller røykutvikling, større feilfunksjon, eller skader på utsiden, slå av apparatet og kontakt service.

Apparatet skal kun kobles til en strømforsyning på 100–240 V\~, 50/60 Hz.

Aldri prøv å bruke apparatet med en annen spenning.

Ikke bruk apparatet nær badekar, badebassenger eller sprutende vann.
Aldri prøv å reparere et defekt apparat selv. Ta alltid kontakt med vår kundeservice.
Fremmedlegemer som f.eks. nåler, mynter osv., skal ikke komme på innsiden av apparatet. Ikke rør strømkontaktene med fingrene eller med gjenstander av metall. Det kan forårsake kortslutninger.
⚠️ Aldri la barn bruke apparatet uten oppsyn.
⚠ Apparatet er tilkoblet strømnettet også når det er av eller i standby.
Ikke hør på musikk eller radio på høyt volum. Det kan forårsake varig hørselskade.
Apparatet er ikke utformet med tanke på å bli brukt av personer (også barn) med nedsatte fysiske, sanse- eller mentale evner, uten tilstrekkelig erfaring og/eller kunnskap, med mindre en person som er ansvarlig for deres sikkerhet, følger med og veileder dem i bruken av apparatet.
⚠ Barn må passes på for at de ikke skal leke med apparatet.
⚠️ Det er forbudt å ombygge apparatet.
⚠️ Apparater og tilbehør med skader skal ikke lenger brukes.

- symbolet på produktet, i bruksanvisningen og på emballasjen gjør oppmerksom på dette.

Materialene kan gjenvinnes i samsvar med merkingen.

Du gir et viktig bidrag til miljøet ved å gjenbruke, gjenvinne eller på annen måte utnytte kasserte apparater.

Spør det kommunale avfallsselskapet om nærmeste miljøstasjon. Pass på at tomme (oppladbare) batterier og EE-avfall ikke havner i restavfallet, men håndteres korrekt (retur til butikken, spesialavfall).

Nye apparater beskyttes av emballasje under transporten. Alle emballasje-materialer er miljøvennlige og kan gjenvinnes. Vi ber deg være med og kildesortere emballasjen. Butikken eller det kommunale avfallsselskapet kan informere deg om hvor og hvordan materialene kan leveres.

⚠️ Fare for kvelning! Ikke gi emballasjen eller deler av den til barn. Fare for kvelning av folier og andre emballasje-materialer.

Dette produktet skal ved slutten av dets levetid ikke kastes i vanlig restavfall, men skal leveres til et returpunkt for gjenvinning av elektriske og elektroniske apparater. Symbolet på produktet, i bruksanvisningen og på emballasjen gjør oppmerksom på dette. Materialene kan gjenvinnes i samsvar med merkingen. Du gir et viktig bidrag til miljøet ved å gjenbruke, gjenvinne eller på annen måte utnytte kasserte apparater.

1.2.3 Juridisk informasjon

TechniSat er ikke ansvarlig for skader på produktet forårsaket av ytre påvirkning, slitasje eller uforsvarlig bruk, av ikke-kyndig reparasjon, modifikasjoner eller uhell.

Med forbehold om endringer og trykkfeil. Versjon 02/18. Kopiering kun med utgiverens tillatelse. Den alltid aktuelle versjonen til brukerveiledningen finner du som pdf-fil i Download-området på TechniSats hjemmeside under www.technisat.de.

DIGITRADIO UP1 og TechniSat er registrerte varemerker til:

1.2.4 Informasjon om service

Dette produktet er kvalitetstestet og har den lovfestede garantitiden på 24 måneder fra kjøpstidspunkt. Oppbevar kvitteringen som belegg for kjøpet. Ta kontakt med butikken eller selgeren for å gjøre garantien gjeldende.

Merk!

Hvis du har spørsmål, ønsker mer informasjon eller har problemer med apparatet, vennligst ring vår kundetelefon for teknisk service:

Man-fre 8:00-20:00 på telefon:

[phone].

For ev. innlevering av apparatet, bruk følgende adresse:

Betegnelser til nevnte firmaer, institusjoner og merker er varemerker, eller varemerker registrert av den respektive eieren.

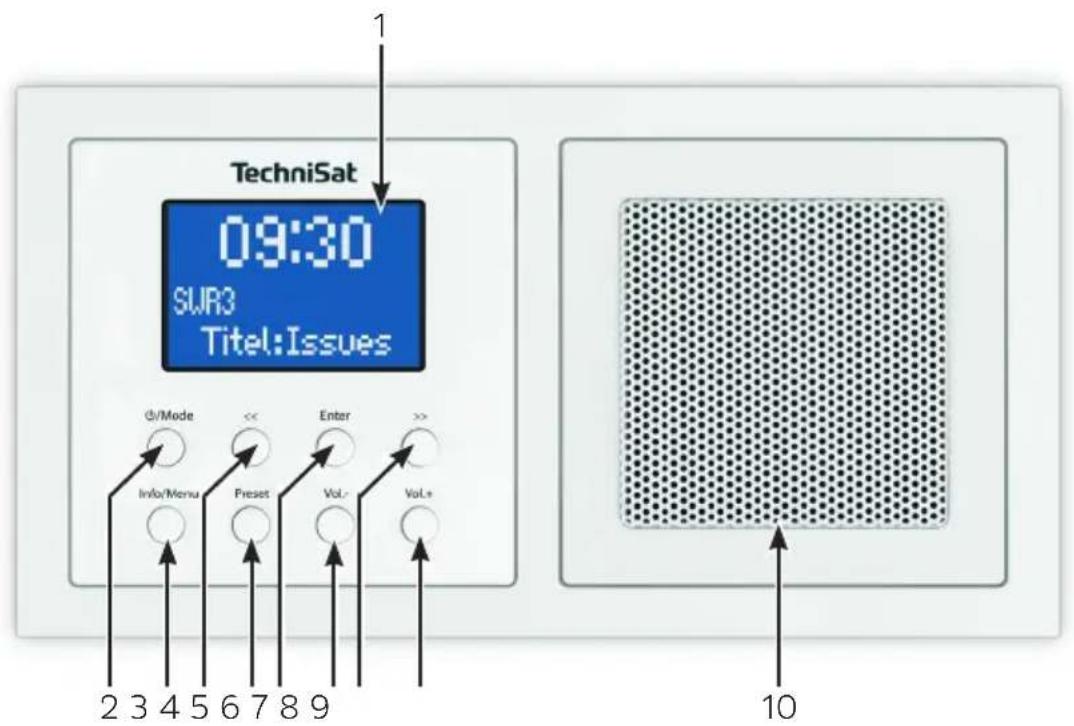

2 Illustrasjon og knapper

TechniSat 09:30 SWR3 Titel:Issues Ø/Mode << Enter >> Info/Menu Preset Vol- Vol+ 2 3 4 5 6 7 8 9 10

1 Display
2 På/standby/modusbytte
3 Knapp Info / gå til meny
4 Minimer utvalg / menybetjening
5 Knapp Preset
6 Knapp Enter / bekreft valg / lagre / slumre
7 Reduser volum
8 Utvid utvalg / menybetjening
9 ∅k volum

10

Høyttaler

3 Tilkobling og montering av DIGITRADIO UP1

Obs:

Apparatet er bestemt for innfelt montering. Arbeider på 230 V-strømnettet skal kun utføres av faglæerte elektrikere! Livsfare og brannfare på grunn av elektrisk spenning på 230 V. Koble fra strømmen før montering/demontering! Det gis ingen garanti eller erstatning ved skader forårsaket av feil tilkobling.

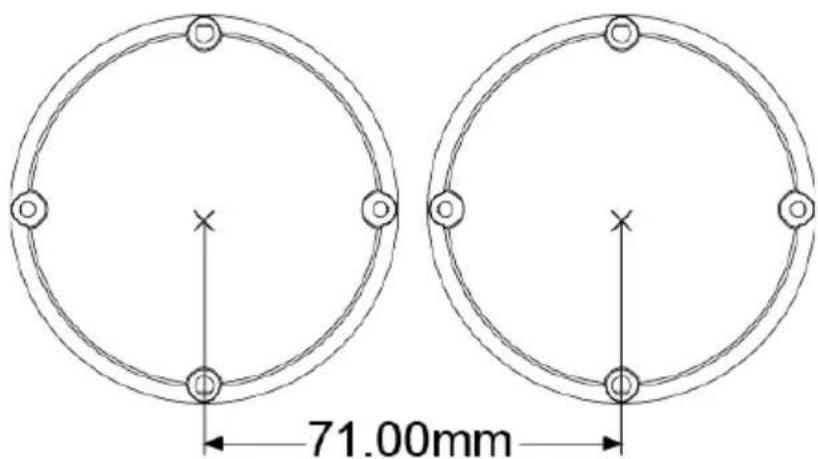

For radioen og høyttaleren trenger man 2x standard veggbokser for innfelt eller påvegg-montering.
Radioen kan monteres horisontalt eller vertikalt. Når du monterer radioen, pass på orienteringen av stikkontaktene A for display-betjeningspanelet til radioen.

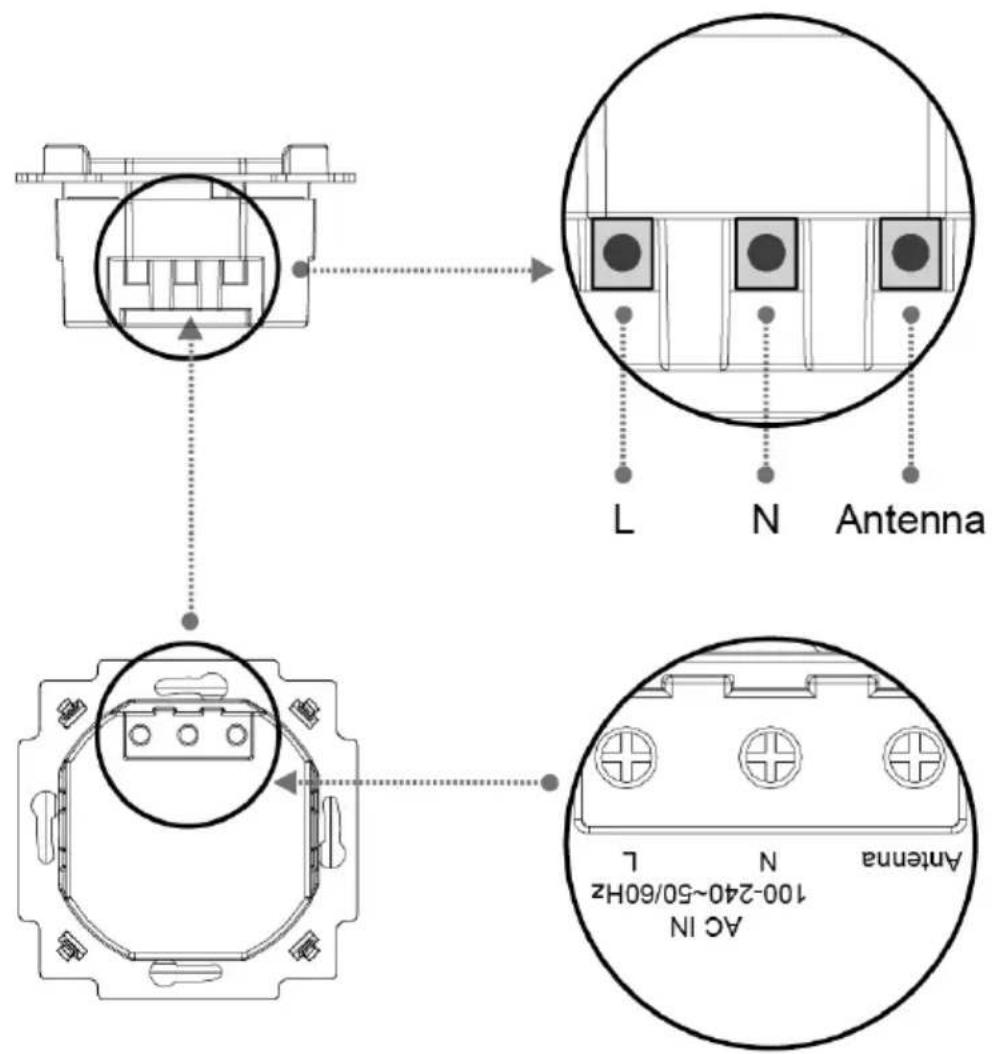

Strømtilkoblingen skjer via klemmene merket med L og N på baksiden av radioenheten.
Antennen kobles til klemmen merket med ANTENNA.

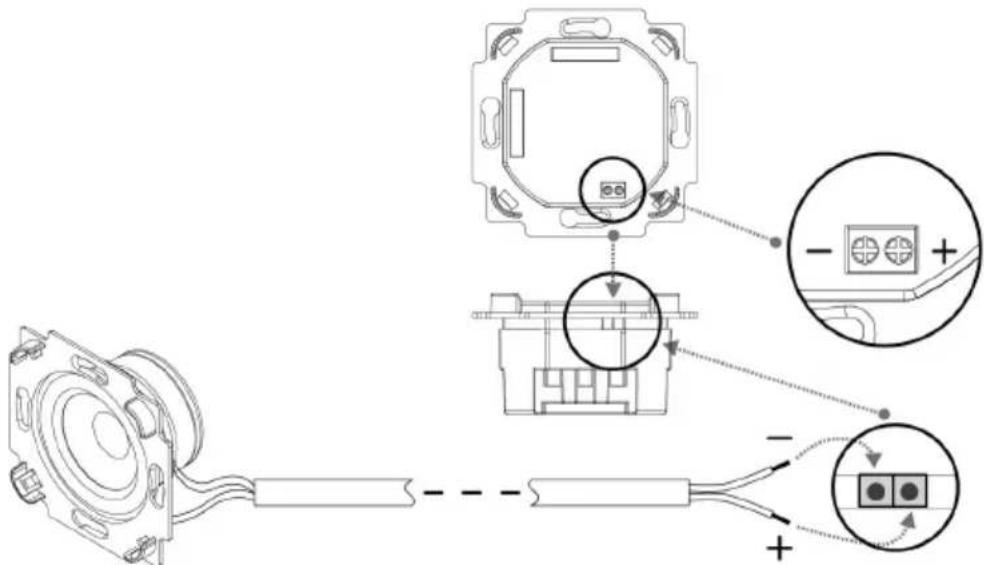

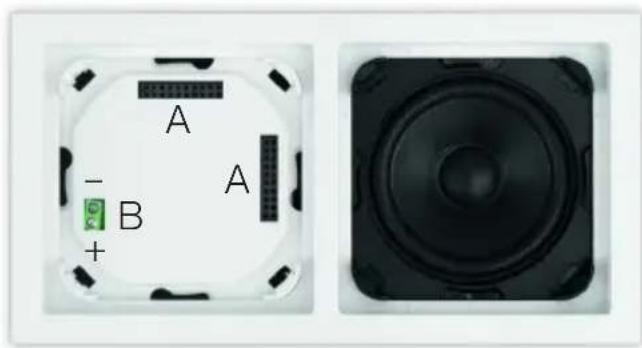

Koble høyttaleren til klemme B. Pass på riktig tilkobling av polene.

Hvis apparatet allerede er montert eller satt sammen, dra display-betjeningspanelet av radioenheten ved hjelp av rammen. Hvis apparatet er i den tilstanden det ble levert i, dra panelet av radioenheten med hendene. Bruk kun hendene for å dra av panelet! Bruk for all del ikke skrutrekker eller andre harde gjenstander for å lirke det av. Når du drar det av, må du først overvinne motstanden til de fjærede kneplåsene på hjørnene.

Først når alt annet er montert, kan du sette på display-betjeningspanelet. Pass på orienteringen til kontaktlisten (A). Skyv display-betjeningspanelet forsiktig rett på radioenheten, til det knepper på plass.

En detaljert installasjonsveiledning og illustrasjoner finner du i punkt „15 Installation“ auf Seite 155.

4 Beskrivelse av DIGITRADIO UP1

4.1 Leveringsomfang

Vennligst sjekk før installering at leveransen er fullstendig:

1x DIGITRADIO UP1

1x brukerveiledning

1x dobbelstikkramme

1x antenne

Festemateriell

4.2 Spesielle egenskaper ved DIGITRADIO UP1

DIGITRADIO UP1 består av en DAB+/FM-mottaker med følgende funksjoner:

• Du kan lagre opp til 10 DAB+ og 10 FM-kanaler.
• Radioen tar inn frekvensene FM 87,5-108 MHz (analog) og

• Apparatet har en dato- og klokkeslettvisning.
• Vekkefunksjon og innsovningsfunksjon (sleeptimer)
• Avspilling av musikk over Bluetooth

5 Grunnleggende funksjoner

5.1 Slå på apparatet

Trykk på /Mode for å slå på DIGITRADIO UP1.

Hvis du slår på apparatet for første gang, gjennomfører det et fullstendig kanalsøk i DAB-modus. Under kanalsøket viser displayet fremdriften og antall digitalradiostasjoner som ble funnet. Etter kanalsøket stiller radioen seg inn på den første DAB+-kanalen.

5.2 Slå av apparatet

Trykk lenge på ⏻/Mode for å sette apparatet i standby. Meldingen [Standby] dukker opp på displayet for en kort stund. Displayet viser så dato og klokkeslett. Lysstyrken på displayet, när det er i standby, kan endres som beskrevet i punkt 11.2.

5.3 Bytte mellom DAB+/FM/Bluetooth-modus

Ved å trykke kort på ⏻/Mode kan du bytte mellom DAB+ (digitalradio), FM og Bluetooth.

5.4 Justere volum

5.5 Vise informasjon på displayet

Trykk flere ganger på Info/Menu for å bytte mellom alle tilgjengelige opplysninger. Du kan velge mellom følgende opplysninger på displayet:

I DAB+-modus (den valgte funksjonen markeres med «*»):

[Rulletekst] (løpende tekst med ev. tilleggsinfo fra senderens side), [Signalnivå], [Programtype], [Blokk], [Frekvens], [Signalkvalitet], [Bitrate og kodek], [Klokkeslett] og [Dato].

I FM-modus (den valgte funksjonen markeres med «*»):

[Radiotekst] (hvis sendt), [Programtype] (PTY), [PS] (Program Service Name, dvs. kanalnavn eller frekvens), [Lydmeldinger], [Klokkeslett] og [Dato].

Menyen er delt opp i undermenyer og har, avhengig av modus (DAB+ eller FM), forskjellige menypunkter og aktiverbare funksjoner. For å åpne menyen, trykk lenge på Info/Menu. For å bytte fra en undermeny til neste, trykk først på << eller >> for å vise undermenyen og deretter på Enter. Det aktuelle valget markeres med en stjerne (*).

i Lukke menyen: Trykk flere ganger på Info/Menu (avhengig av hvilken undermeny du befinner deg i) eller vent til det aktuelle radioprogrammet vises igjen.
Innstillinger lagres først når du trykker på Enter. Hvis du istedenfor trykker på Info/menu, blir innstillingene ikke brukt eller lagret (Info/menu-knappen har her samme funksjon som «Tilbake»-knappen).
i Funksjoner og knapper som skal trykkes, utheves med fet skrift. Visninger på displayet skrives med [hakeparenteser].
Enkelte tekster (f.eks. menypunkter, kanalinformasjon) er muligens for lange til å bli vist i displayet. De blir vist som løpetekst etter en kort stund.

7 DAB+ (digitalradio)-modus

7.1 Om DAB+

DAB+ er et nytt digitalt format som gir krystallklar lyd uten skurring. I motsetning til vanlige analog-radiokanaler kan flere DAB+-kanaler sendes på samme frekvens samtidig. Det kaller man for blokk, ensemble eller multiplekser. En blokk består av radiostasjonen og flere service-elementer eller datatjenester som sendes ved siden av. For mer informasjon, se f.eks. www.digitalradio.de eller www.digitalradio.ch.

7.1.1 Komprimering av data

Digitalradio utnytter egenskapene til menneskets hørsel. ∅ret oppfatter ikke lyder som ligger under en viss lydstyrke. Data under denne såkalte høreterskelen kan altså filtreres ut. Det er mulig fordi enhver informasjonsenhet i den digitale datastrømmen også inneholder informasjonsenhetens lydstyrke relativt til andre enheter. De høyere andelene i et tonesignal overdøver dessuten lavere andeler under en viss terskel. All toneinformasjon i et musikkstykke som ligger under denne såkalte maskeringsterskelen, kan derfor filtreres ut av signalet. Dermed kan man redusere datamengden i datastrømmen uten at høreren oppfatter en forskjell (HE AAC v2-metode som supplerende kodingsmetode for DAB+).

7.1.2 Audiostrømmer

Audiostrømmer for digitalradio er kontinuerlige datastrømmer som koder akustisk informasjon ved hjelp av MPEG 1 audio lag 2-rammer. Med denne metoden kan man overføre radioprogrammer og dekode dem på mottakersiden slik at man kan høre på programmet. Digitalradio gir deg ikke bare lyd av fremragende kvalitet, men også ekstra informasjon. Det kan være info om programmet som går for øyeblikket, eller uavhengig info (f.eks. nyheter, vær, trafikkmeldinger, tips).

7.2 Lytte på DAB+ (digitalradio)

Trykk kort på ⏻/Mode, til du ser [Nettradio] på displayet.

Hvis du har startet DAB+ for første gang, gjennomføres det først et fullstendig kanalsøk. Etter kanalsøket stiller radioen seg inn på den første kanalen i alfanumerisk rekkefølge.

7.2.1 Starte et fullstendig kanalsøk

Det automatiske kanalsøket [Fullstendig kanalsøk] skanner alle DAB+-bånd III-kanaler for å finne alle kanaler i mottaksområdet.

Etter kanalsøket stiller radioen seg inn på den første kanalen i alfanumerisk rekkefølge.

For å gjøre et fullstendig kanalsøk, åpne menyen ved å trykke lenge på Info/Menu, og velg menypunktet [Fullstendig kanalsøk] med knappene <<, >> og Enter.

Displayet viser [Kanalsøk...].

Under kanalsøket viser displayet en fremdriftsindikator og antall kanaler som ble funnet.

7.2.2 Velge kanal

For å velge en DAB+-kanal, åpne favorittlisten ved å trykke på << eller >>. Bekreft kanalvalget med Enter. Den valgte kanalen spilles.

Favorittlisten kan inneholde opptil 10 stasjoner i DAB+-området.

Velg først den ønskede kanalen (se punkt 7.2.2).

For å lagre kanalen på en minneposisjon, trykk lenge på Preset mens kanalen spiller. Velg deretter en minneposisjon (1...10) med knappene <<, >>. Trykk på Enter for å lagre. Displayen viser [Kanal lagret].

Gjenta dette for å lagre flere kanaler.

7.2.4 Hente en lagret DAB+-kanal

For å hente en kanal som ble lagret i favorittminnet, trykk kort på Preset og velg en minneposisjon (1...10) med <<, >>. Trykk på Enter for å spille kanalen.

Hvis det ikke finnes noen kanal på den valgte minneposisjonen, viser displayet [(tom)].

7.2.5 Skrive over / tømme en minneposisjon

Lagre ganske enkelt en ny kanal på minneposisjonen, som akkurat beskrevet.

Hvis du setter radioen tilbake til fabrikkinnstillingene, blir alle minneposisjoner tömt.

7.2.6 Signalnivå

Trykk flere ganger kort på Info/menu for å få frem signalnivået på displayet, i form av et stolpediagram.

Aktuelt signalnivå

Minimum signalnivå

Kanaler med signalnivå lavere enn minimum signalnivå kan ikke mottas.

7.2.7 Manuell innstilling

Dette menypunktet kan brukes for å kontrollere mottak av kanalene og for å rette ut antennen.

Trykk lenge på Info/Menu, velg menypunkt [Manuell innstilling] med << eller >>, og bekreft med Enter.
Velg en frekvensblokk (5A til 13F) med << eller >> og til slutt Enter. Displayet viser dens signalnivå. Hvis en DAB+-kanal sender på blokken, vises bloknavnet til kanalen på displayet.

Kanaler med signalnivå lavere enn minimum signalnivå kan ikke mottas.

7.2.8 Lydstyrkeutjevning (DRC)

Med menypunktet Lydstyrkeutjevning kan du innstille kompresjonsraten som utjevner dynamisk variasjon og dermed lydstyrkevariasjonen.

Trykk lenge på Info/Menu og velg menypunkt [Lydstyrkeutjevning] med knappene << eller >>.
Trykk på Enter.
Velg kompresjonsraten med knappene << eller >>.

DRC høy - Høy kompresjon

DRC lav - Lav kompresjon

DRC av – Ingen kompresjon.

Bekreft med Enter.

Du får spørsmålet [slette OK?] om ikke-aktive kanaler virkelig skal slettes.

Velg menypunkt [Ja] med << eller >>, og bekreft med Enter.

8 FM-drift

8.1 Slå på FM-radio

Trykk kort på /Mode, til du ser [FM] på displayet.

8.2 Motta FM med RDS-informasjoner

RDS er en måte å overføre tilleggsinformasjoner om FM-kanaler. Stasjoner med RDS sender f.eks. kanalnavn og programtype. Informasjonen vises på displayet. Apparatet kan også vise RDS-informasjonene RT (radiotekst), PS (kanalnavn), PTY (programtype).

Trykk lenge på << eller >> (2 til 3 sek.) for å automatisk søke etter neste kanal med tilstrekkelig signalnivå.
Alternativt kan du trykke på Enter.

Hvis kanalsøket finner en FM-kanal med tilstrekkelig signalnivå, stopper søket og kanalen spilles. Hvis det er en RDS-kanal, vises kanalnavn og ev. radioteksten.

For å stille inn svakere kanaler må du velge kanalen manuelt.

8.4 Velge en kanal manuelt

Trykk flere ganger kort på << eller >> for å stille inn ønsket kanal eller frekvens.

i Displayet viser frekvensen i trinn på 0,05 MHz.

8.5 Kanalsøk-innstilling

I dette menypunktet kan du stille inn følsomheten til kanalsøket.

Trykk lenge på Info/Menu, velg menypunkt [Kanalsøk-innstilling] med << eller >>, og bekreft med Enter.

Velg om kanalsøket bare skal stoppe hos sterke kanaler [Kun sterke kanaler] eller hos alle kanaler [Alle kanaler].

Med innstillingen [Alle kanaler] stopper det automatiske kanalsøket hos hver tilgjengelig kanal. Det kan føre til at også svake og skurrete kanaler gjengis.

i Favorittlisten kan inneholde opptil 10 stasjoner i FM-området.

Velg først ønsket kanalfrekvens.
For å lagre kanalen på en minneposisjon, trykk lenge på Preset mens kanalen spiller. Velg deretter en minneposisjon (1...10) med knappene <<, >>. Trykk på Enter for å lagre.
Gjenta dette for å lagre flere kanaler.

8.8 Hente en lagret FM-kanal

For å hente en kanal som ble lagret i favorittminnet, trykk kort på Preset og velg en minneposisjon (1...10) med <<, >>. Trykk på Enter for å spille kanalen.

Hvis det ikke finnes noe kanal på den valgte minneposisjonen, viser displayet [(tom)].

8.9 Skrive over / tømme en minneposisjon

Lagre ganske enkelt en ny kanal på minneposisjonen, som akkurat beskrevet.

Hvis du setter radioen tilbake til fabrikkinnstillingene, blir alle minneposisjoner tömt.

9 Bluetooth

Trykk kort på /Mode, til du ser [Bluetooth] på displayet.

Hvis du allerede har paret en avspillingsenhet, og denne befinner seg innen signalrekkevidde, opprettes forbindelsen automatisk.

9.1 Pare en enhet

Velg Bluetooth-modus i DIGITRADIO UP1. Displayet viser [Bluetooth synlig].
Åpne Bluetooth-innstillingen på mobilen/nettbrettet som du ønsker å pare med DIGITRADIO UP1.
Start søket etter tilgjengelige Bluetooth-enheter.
Velg DIGITRADIO UP 1 fra listen over tilgjengelige Bluetooth-enheter.
Etter vellykket paring viser displayet [Bluetooth paret].

For informasjon om hvordan man bruker Bluetooth-funksjonen på mobilen/nettbrettet, se bruksanvisningen til mobilen/nettbrettet.

9.2 Spille over Bluetooth

Når mobilen/nettbrettet er paret med DIGITRADIO UP1, kan du starte avspillingen. Åpne musikkappen på mobilen/nettbrettet. Avhengig av mobilen/nettbrettet gjengis lyden enten direkte over DIGITRADIO UP1, eller du må først velge DIGITRADIO UP1 som avspillingsenhet. For informasjon om hvordan man velger Bluetooth-avspillingsenheten på mobilen/nettbrettet, se bruksanvisningen til mobilen/nettbrettet.

For å sette avspillingen på pause, trykk på Enter eller bruk pause-funksjonen i musikkappen på mobilen/nettbrettet. Trykk knappen på nytt for å fortsette avspillingen.
For å hoppe til neste tittel, trykk på >> eller velg neste tittel i musikkappen på mobilen/nettbrettet.
Hvis du vil starte forfra med tittelen som spilles for øyeblikket, trykk én gang på <<. Hvis du vil hoppe til forrige tittel, trykk to ganger på <<. Alternativt kan du bruke musikkappen på mobilen/nettbrettet.
Volumet kan justeres med Vol+/-knappen eller med volumreguleringen på mobilen/nettbrettet.

Styring av mobilen/nettbrettet over DIGITRADIO UP1 fungerer kun med enheter som støtter dette.

Avhengig av mobilen/nettbrettet overføres det også ringetoner eller systemlyder.

10 Flere funksjoner

10.1 Innsovningsfunksjon

Hvis DIGITRADIO UP1 skal gå i standby etter en viss tid, kan du aktivere innsovningsfunksjonen.

Trykk lenge på Info/Menu og velg menypunkt [Innsovning] med knappene << eller >>.
Bruk << eller >> for å velge en tid blant Av, 15, 30, 45, 60 eller 90 minutter. Etter denne tiden går apparatet i standby uansett driftsmodus.
Etter at du har valgt et tidsrom, trykk på Enter.

10.2.1 Stille inn vekketidspunkt

Du kan først bruke vekkefunksjonen etter at du har stilt inn det aktuelle tidspunktet. Avhengig av konfigurasjonen skjer dette automatisk, eller du må sette tidspunktet manuelt. Aktuelt tidspunkt kan enten settes manuelt, eller det kan automatisk oppdateres via DAB/FM. Mer info om dette i punkt 11.1.

Velg én av Vekkerklokke 1 eller Vekkerklokke 2 med knappene << eller >> og bekreft med Enter.
Gå deretter gjennom følgende punkter. Bekreft hvert valg med Enter:

[Vekketid] > Still inn klokkeslettet der du ønsker å bli vekket, med knappene << eller >>, og trykk på Enter.

[Varighet] > Still inn varigheten til vekkingen med knappene << eller >>, og trykk på Enter.

[Kilde] > Velg vekkelyd (summetone eller en radiokilde) med knappene << eller >>, og trykk på Enter.

Hvis du har valgt digitalradio (DAB) eller FM som kilde for vekkelyden, kan du deretter velge en kanal fra favorittlisten eller sist innstilte kanal som kilde. Trykk deretter på Enter.

[Gjenta] > Velg deretter på hvilke dager vekkerklokken skal ringe. Du har valget mellom Daglig, En gang, Helg (lør og søn), Arbeidsdager (man-fre). Trykk deretter på Enter.

Hvis du vil aktivere vekkerklokken fra nå, velg På med knappene << eller >> og trykk igjen på Enter. Vekkerklokken er nå aktivert. Det indikeres med et symbol på høyre øvre hjørne i displayet.

10.2.2 Slå av vekkerklokken etter at den har ringt

Trykk lenge på /Mode for å slå av vekkerklokken.

Trykk på Enter for å slå på slumrefunksjonen (snooze). Du kan velge ventetiden til neste vekkelyd mellom 5 og 10 minutter ved å trykke gjentatte ganger på Enter. Etter at slumre-tiden er utløpt, starter vekkelyden på nytt.

10.2.3 Deaktivere vekkerklokken

For å deaktivere vekkerklokken, betjen vekkerklokken som beskrevet i punkt 10.2.1 og velg, etter at du har oppgitt volum, Vekkerklokke > Av. Trykk på Enter for å lagre innstillingen. Vekkerklokken er nå deaktivert.

10.3 Tonekontroll (Equalizer)

Du har mulighet til å regulere diskant og bass uavhengig av hverandre for å tilpasse tonen til behovet.

Trykk lenge på Info/Menu og velg menypunkt [Tonekontroll] med knappene << eller >>.
Bruk knappene << eller >> for å velge enten [Diskant] eller [Bass], og trykk på Enter.
Velg verdier mellom -5 og +5 med knappene << eller >>. For å lagre, trykk på Enter.

11.1 Dato- og klokkeslettinnstillinger

11.1.1 Stille inn dato/klokkeslett manuelt

Avhengig av oppdateringsmåten for tiden (punkt 11.1.2) må du eventuelt stille inn dato og klokkeslett manuelt.

Trykk lenge på Info/Menu og velg menypunkt [Klokkeslett] med knappene << eller >>.
Trykk på Enter.
Bruk knappene << eller >> for å velge menypunkt [Tidsinnstilling] og trykk på Enter.
De første sifrene (timene) til klokkeslettet blinker og kan endres med knappene << eller >>.

-knappen øker verdien, <<-knappen reduserer verdien.

For å lagre, trykk på Enter.
Etterpå blinker de neste sifre (minuttene) til klokkeslettet og kan endres på samme måte.
Etter hver innstilling, trykk på Enter for å gå til neste innstilling.
Gjør det samme med datoinnstillingen.
Når du har gjort alle innstillinger og trykker på Enter en siste gang, viser displayet [Tid lagret].

11.1.2 Oppdatering av tiden

I denne undermenyen kan du bestemme om oppdatering av tiden skal skje automatisk over DAB+ eller FM eller om du vil oppgi den manuelt (punkt 11.1.1).

Trykk lenge på Info/Menu og velg menypunkt [Klokkeslett] med knappene << eller >>.

Trykk på Enter.

Bruk knappene << eller >> for å velge menypunkt [Oppdateringsinnstillinger], og trykk på Enter.

Bruk knappene << eller >> og Enter for å velge blant alternativene: [Oppdatere fra alle] (oppdatering over DAB+ og FM) [fra digitalradio] (oppdatering kun over DAB+) [fra FM] (oppdatering kun over FM) [Ingen oppdatering] (dato/klokkeslett må stilles inn manuelt, se punkt 11.1.1).

11.1.3 Stille klokkeslettformat (12/24 timer)

I undermenyen Formatinnstilling kan du velge mellom 12- eller 24-timers format.

Trykk lenge på Info/Menu og velg menypunkt [Klokkeslett] med knappene << eller >>.
Trykk på Enter.
Bruk knappene << eller >> for å velge menypunkt [Formatinnstilling], og trykk på Enter.
Bruk knappene << eller >> for å velge blant alternativene:

[24 timer]

[12 timer]

For å lagre, trykk på Enter.

11.1.4 Stille datoformat

I undermenyen Datoformat-innst. kan du bestemme formatet til visning av dato.

Trykk lenge på Info/Menu og velg menypunkt [Klokkeslett] med knappene << eller >>.
Trykk på Enter.
Bruk knappene << eller >> for å velge menypunkt [Datoformat-innst.], og trykk på Enter.
Bruk knappene << eller >> for å velge blant alternativene:

[DD-MM-ÅÅÅÅ] (dag, måned år)

[MM-DD-ÅÅÅÅ] (måned, dag, år)

For å lagre, trykk på Enter.

11.2 Displaybelysning

Du kan velge displaybelysning for drift og standby separat.

Trykk lenge på Info/Menu og velg menypunkt [Belysning] med knappene << eller >>.
Trykk på Enter.
Bruk knappene << eller >>, og trykk deretter på Enter for å velge en av følgende funksjoner:

[Drift] regulerer belysningen i normal, aktivert tilstand. Du kan velge mellom lysstyrkenivåene [Sterk], [Middels] og [Svak]. Velg et lysstyrkenivå med knappene << eller >>, og trykk på Enter for å lagre det.

[Standby] regulerer lysstyrken i standby. Du kan velge mellom lysstyrkenivåene [Sterk], [Middels], [Svak] og [Av]. Velg et lysstyrkenivå med knappene << eller >>, og trykk på Enter for å lagre det.

Hvis du velger alternativ [Av], slår displaybelysningen seg av etter 10 sekunder i standby.

11.3 Språk

Trykk lenge på Info/Menu og velg menypunkt [Språk] med knappene << eller >>.
Trykk på Enter.
Bruk knappene << eller >> for å velge ett av språkene i listen, og bekreft valget ved å trykke på Enter.

11.4 Fabrikkinnstillinger

Hvis du forandrer plasseringen på apparatet, f.eks. når du flytter, er det kanskje ikke lenger mulig å motta de lagrede kanalene. I dette tilfelle kan du sette apparatet tilbake til Fabrikkinnstillinger for å slette alle lagrede kanaler og starte et nytt kanalsøk.

Trykk lenge på Info/Menu og velg menypunkt [Fabrikkinnstillinger] med knappene << eller >>. Trykk på Enter.
Bruk knappene << eller >> for å velge menypunkt [Ja], og trykk på Enter for å sette apparatet tilbake til fabrikkinnstillingene.

Alle lagrede kanaler og innstillinger blir slettet. Apparatet er nå i samme tilstand som det ble levert i.

Displayet viser [Ny start...], og apparatet starter. Etterpå gjennomfører apparatet et fullstendig kanalsøk i DAB-modus. Under kanalsøket viser displayet fremdriften og antall digitalradiostasjoner som ble funnet. Etter kanalsøket stiller radioen seg inn på den første DAB+-kanalen.

11.5 Programvareversjon

Trykk lenge på Info/Menu og velg menypunkt [Programvareversjon] med knappene << eller >>.
Trykk på Enter. Den aktuelle programvareversjonen vises.

12 Rengjøring

Aldri rengjør apparatet med en våt klut eller under rennende vann. Det reduserer faren for elektrisk støt.

Ikke bruk skuresvamp, skurepulver eller løsemidler som alkohol eller bensin.

Ikke bruk disse midlene: saltvann, insektmiddel, klor- eller syreholdige løsemidler (salmiakk).

Rengjør utsiden med en myk, tørr klut. Ikke bruk whitesprit, fortynnere e.l. for ikke å skade overflaten til apparatet.

Rengjør displayet kun med en myk bomullsklut. Bomullskluten kan eventuelt fuktes med små mengder ikke-alkalisk, fortynnet såpevann på vann- eller alkoholbasis.

Gni overflaten forsiktig med bomullskluten.

13 Feilsøking

Symptom Mulig årsak/tiltak
Apparatet lar seg ikke slå på. Sjekk at tilkod	bling av apparatet er korrekt utført.
Det høres ingen lyd. ∅k volumet. Slå på	avspillingsenheten eller øk dens volum. Ev. ble det valgt feil kilde.
Dårlig DAB/FM-mottak. Sjekk antenneposisjonen og endre den hvis mulig.
Apparatet lar seg ikke forbinde/pare over Bluetooth.	Sjekk at Bluetooth-rekkevidden på maksimalt 10 meter ikke er overskredet.
Bluetooth-forbindelsen stopper opp. Reduser avstanden mellom de to apparatene. Den optimale rekkevidden er mellom 0 og 5 meter.

14 Tekniske data

Strømforsyning AC 100–240 V, 50\~60 Hz

Strømforbruk i drift: maks. 5 W

Strømforbruk i standby: < 1 W

Mottaksfrekvenser: DAB/DAB+ 174.928-239.200 MHz

FM: 87.5-108 MHz

Musikkeffekt 2 W RMS

Omgivelsesbetingelser:

Relativ luftfuktighet: 5% \~ 90%

Temperatur: 0–40 °C

Mål: 152 mm x 81 mm x 48 mm

15 Installing

1 Veggbokser (ikke levert med)
2 Radioenhet
3 Høyttaler
4 Ramme
5 Høyttalerlokk
6 Radiobetjeningspanel

Pass på at veggboksene har riktig avstand, som illustrert i følgende tegning:

71.00mm

Tilkobling av høyttalerkabelen:

Koble den blå lederen (+) til radioenhetens høyttalerklemme merket med (+), og trekk den til med en passende stjerneskrutrekker.

Koble den brune lederen (−) til radioenhetens høyttalerklemme merket med (−), og trekk den til med en passende stjerneskrutrekker.

Koble faselederen fra husinstallasjonen (AC 100–240 V, 50/60 Hz) til klemmen merket med (L) på radioenheten og trekk den til med en skrutrekker.

Koble nullederen til klemmen merket med (N) på radioenheten og trekk den til med en skrutrekker.

Antennen forbindes med klemmen merket med (Antenna) på radioenheten.

Istedenfor den medleverte antennen kan man også bruke jordlederen (hvis den finnes) som antenne.
⚠️ Merk at kun faglært personell har lov å foreta strømtilkoblinger på husinstallasjoner. TechniSat tar ikke ansvar ved skader på materiell eller personer på grunn av feil installasjon.
Pass på å koble fra strømmen og sikre den mot utilsiktet innkobling før du kobler radioenheten til strømnettet eller husinstallasjonen.
For å kunne slå av radioen ved behov eller koble den fra strømnettet, burde den betjenes over en ekstra bryter. Fasen må altså kunne brytes.

AC IN 100-240-50/60Hz L N Antenna L

Sett til slutt begge enhetene (høyttaler og radioenhet) i de eksisterende veggboksene og skru dem fast. Pass på posisjonen til radioenhetens stikkontaktliste i forhold til displaypanelet, som er avhengig av horisontal eller vertikal innbygging av enhetene.

Etter at radioenheten og høyttaleren er montert, kan rammen festes ved hjelp av høyttalerlokket (figur 1–2). Sett først høyttalerlokket forsiktig og med lett trykk på høyttaleren, til det knepper på plass.

Sett deretter displaypanelet (pass på orientering til stikkontaktlisten!) forsiktig på radioenheten, til det knepper på plass (figur 3).

2 Illustration og taster....171

14 Tekniske data....187

Ma.- fr. fra kl. 8:00-20:00 på tlf.:

[phone]

2 Illustration og taster

TechniSat 09:30 SWR3 Titel:Issues Q/Mode << Enter >> Info/Menu Preset Vol- Vol+ 2 3 4 5 6 7 8 9 10

1 Skærm

2 On/Standby/mode skift

[Kontinuerlig tekst] (gennemløbende tekst med yderligere informationer, som senderen kan levere), [signalstyrke], [programtype], [ensemble], [frekvens] [signalkvalitet], [Bitrate og Codec], [tid] og [dato]

[Radiotekst] (hvis udsendt), [programtype] (PTY), [Ps] (program service navn hhv. sender navn eller frekvens), [lydinformationer], [tid] og [dato].

6 Menubetjening

Bekræft ved at trykke på tasten Enter.

7.2.9 Slette inaktiv kanal

Tryk kort på tasten /mode til [FM] vises på displayet.

[Kilde] > Vælg alarmlyden (buzzer eller en radiokilde) med tasterne << eller >> og tryk på Enter.
