NÁVOD K OBSLUZE DigitRadio UP 1 TECHNISAT

4.2 Zvláštní vlastnosti přístroje DIGITRADIO UP1 ............................................................ 237

7.2.3 Uložení vysílací stanice DAB+ do paměti ................................................................... 240

7.2.4 Vyvolání stanice DAB+ z paměti .................................................................................... 240

7.2.5 Přepsání/smazání uloženého místa v paměti ......................................................... 240

• 7.2.6 Síla signálu p. 241
• 7.2.7 Manuální nastavení p. 241
• 7.2.8 Upravení hlasitosti (DRC) p. 241
• 7.2.9 Odstranění neaktivních stanic p. 241
• 8 Režim FM p. 242
• 8.1 Zapnutí režimu rádia FM p. 242
• 8.2 Příjem FM s informacemi RDS p. 242
• 8.3 Automatické vyhledávání stanic p. 242
• 8.4 Manuální vyhledávání stanic p. 242
• 8.5 Nastavení vyhledávání p. 242
• 8.6 Nastavení audio p. 243
• 2288.7 Uložení vysílací stanice FM do paměti p. 243
• 8.8 Vyvolání vysílací stanice FM z paměti p. 243

8.9 Přepsání/smazání uloženého místa v paměti ..........................................................243

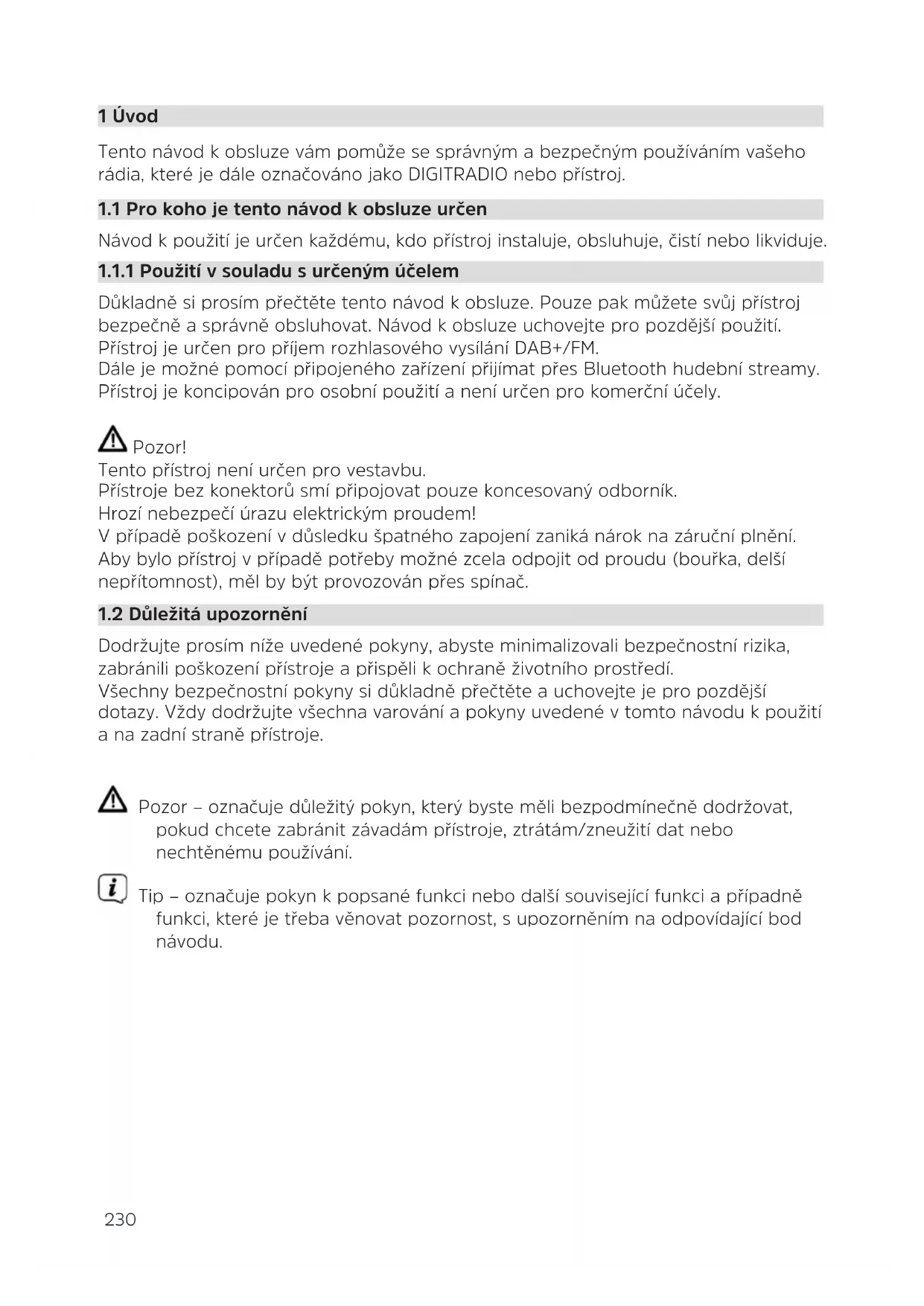

SK1 Úvod Tento návod k obsluze vám pomůže se správným a bezpečným používáním vašeho rádia, které je dále označováno jako DIGITRADIO nebo přístroj.

1.1 Pro koho je tento návod k obsluze určen

Návod k použití je určen každému, kdo přístroj instaluje, obsluhuje, čistí nebo likviduje.

1.1.1 Použití v souladu s určeným účelem

Důkladně si prosím přečtěte tento návod k obsluze. Pouze pak můžete svůj přístroj bezpečně a správně obsluhovat. Návod k obsluze uchovejte pro pozdější použití. Přístroj je určen pro příjem rozhlasového vysílání DAB+/FM. Dále je možné pomocí připojeného zařízení přijímat přes Bluetooth hudební streamy. Přístroj je koncipován pro osobní použití a není určen pro komerční účely. Pozor! Tento přístroj není určen pro vestavbu. Přístroje bez konektorů smí připojovat pouze koncesovaný odborník. Hrozí nebezpečí úrazu elektrickým proudem! V případě poškození v důsledku špatného zapojení zaniká nárok na záruční plnění. Aby bylo přístroj v případě potřeby možné zcela odpojit od proudu (bouřka, delší nepřítomnost), měl by být provozován přes spínač.

1.2 Důležitá upozornění

Dodržujte prosím níže uvedené pokyny, abyste minimalizovali bezpečnostní rizika, zabránili poškození přístroje a přispěli k ochraně životního prostředí. Všechny bezpečnostní pokyny si důkladně přečtěte a uchovejte je pro pozdější dotazy. Vždy dodržujte všechna varování a pokyny uvedené v tomto návodu k použití a na zadní straně přístroje. Pozor – označuje důležitý pokyn, který byste měli bezpodmínečně dodržovat, pokud chcete zabránit závadám přístroje, ztrátám/zneužití dat nebo nechtěnému používání. Tip – označuje pokyn k popsané funkci nebo další související funkci a případně funkci, které je třeba věnovat pozornost, s upozorněním na odpovídající bod návodu. 2301.2.1 Bezpečnost Pro svou ochranu byste si měli důkladně přečíst bezpečnostní opatření předtím, než DIGITRADIO UP1 zapnete. Výrobce nepřebírá žádnou záruku za škody vzniklé v důsledku používání v rozporu s určeným účelem přístroje nebo v důsledku nedodržování bezpečnostních opatření. Tento přístroj není určen pro vestavbu. Přístroje bez konektorů smí připojovat pouze koncesovaný odborník. Hrozí nebezpečí úrazu elektrickým proudem! V případě poškození v důsledku špatného zapojení zaniká nárok na záruční plnění. Přístroj nikdy neotvírejte! Kontakt se součástmi, které jsou pod napětím, je životu nebezpečný! Případný nutný zásah smí provádět pouze vyškolený personál. Přístroj se smí používat pouze v mírném klimatu. Přístroj nevystavujte kapající nebo stříkající vodě. Pokud se přístroj dostane do vody, vypněte jej a kontaktujte servis. Přístroj nevystavujte zdrojům tepla, které by přístroj zahřály nad rámec běžného používání. Při zřejmé poruše přístroje, vzniku zápachu nebo kouře, podstatném chybném fungování či poškození krytu přístroj vypněte a obraťte se na servis. Přístroj se smí připojit pouze k síťovému napětí 100–240 V~, 50/60 Hz. Nikdy se nepokoušejte přístroj provozovat s jiným napětím. Pokud přístroj vykazuje jakákoli poškození, nesmí se zapnout.

SKPřístroj nezapínejte v blízkosti vany, bazénu nebo stříkající vody. Nikdy se nepokoušejte vadný přístroj opravovat vlastními silami. Vždy se obraťte na některé z našich zákaznických středisek. Cizí tělesa, jako jsou jehly, mince atd., nesmí spadnout do vnitřku přístroje. Nedotýkejte se připojovacích kontaktů kovovými předměty nebo prsty. Mohlo by dojít ke zkratu. Nikdy dětem nedovolte používat tento přístroj bez dozoru. Přístroj zůstává připojen k elektrické síti i ve vypnutém stavu / pohotovostním režimu (standby). Hudbu nebo rádio neposlouchejte při vysoké hlasitosti. Mohlo by tak dojít k trvalému poškození sluchu. Tento přístroj není určen k tomu, aby jej používaly osoby (včetně dětí) se sníženými tělesnými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a/nebo znalostmi, pokud nejsou pod dohledem osoby odpovědné za jejich bezpečnost nebo od takovéto osoby nebyly poučeny, jak se přístroj používá. Děti musí být pod dohledem, aby bylo jisté, že si s přístrojem nehrají. Je zakázáno provádět jakékoli úpravy přístroje. Poškozené přístroje, resp. poškozené součástí příslušenství se nesmí používat.

Obal přístroje je vyroben výhradně z recyklovatelných materiálů. Odevzdejte je prosím správně vytříděné do „duálního systému“. Po ukončení své životnosti se výrobek nesmí likvidovat do běžného domovního odpadu, ale musí se odevzdat na sběrném místě elektrických a elektronických přístrojů za účelem provedení recyklace. Upozorňuje na to symbol na výrobku, návodu k obsluze nebo na obalu. Materiály jsou recyklovatelné podle svého označení. Recyklací, zhodnocením materiálů nebo jinými formami využití starých přístrojů významně přispíváte k ochraně našeho životního prostředí. 232Na příslušné místo likvidace se informujte na místním/obecním úřadě. Dbejte na to, že vybité baterie/akumulátory, stejně jako elektronický odpad, nepatří do odpadu z domácnosti, ale musí se správně zlikvidovat (odevzdáním do specializovaného obchodu, tříděného odpadu). Pokyny k likvidaci: Likvidace obalu: Váš nový přístroj byl pro cestu k vám chráněn obalem. Všechny použité materiály jsou šetrné k životnímu prostředí a recyklovatelné. Zapojte se prosím i vy a zlikvidujte obal ekologicky. O aktuálních způsobech likvidace se prosím informujte u svého obchodníka nebo u společnosti svážející váš komunální odpad. Nebezpečí udušení! Obal a jeho součástí nedávejte dětem. Nebezpečí udušení fóliemi a dalšími obalovými materiály. Likvidace přístroje: Staré přístroje nejsou bezcenný odpad. Prostřednictvím ekologické likvidace je možné znovu získat cenné suroviny. Na možnosti ekologické a odborné likvidace přístroje se zeptejte na městském nebo obecním úřadu. Před likvidací přístroje je nutné vyjmout obsažené baterie/akumulátory. Tento přístroj je označen v souladu se směrnicí 2012/19/EU o použitých elektrických a elektronických zařízeních (WEEE). Po ukončení své životnosti se výrobek nesmí likvidovat do běžného domovního odpadu, ale musí se odevzdat na sběrném místě elektrických a elektronických přístrojů za účelem provedení recyklace. Na to poukazuje symbol na výrobku, v návodu k použití nebo na obalu. Materiály jsou recyklovatelné podle svého označení. Recyklací, zhodnocením materiálů nebo jinými formami využití starých přístrojů významně přispíváte k ochraně našeho životního prostředí.

SK1.2.3 Právní upozornění Společnost TechniSat tímto prohlašuje, že rádiové zařízení typu DIGITRADIO UP1 splňuje požadavky směrnice 2014/53/EU. Úplný text prohlášení o shodě EU je k dispozici na této internetové adrese: hp://konf.tsat.de/?ID=11471 Společnost TechniSat nenese odpovědnost za poškození výrobku způsobená vnějšími vlivy, opotřebením nebo nesprávnou manipulací, neoprávněnými opravami, změnami nebo nehodami. Změny a tiskové chyby vyhrazeny. Stav 02/18. Kopírování a rozmnožování pouze se souhlasem výrobce. Vždy aktuální verzi návodu ve formátu PDF získáte v sekci stahování na domovské stránce společnosti TechniSat na adrese www. technisat.de. DIGITRADIO UP1 a TechniSat jsou registrované ochranné známky společnosti: TechniSat Digital GmbH TechniPark Julius-Saxler-Straße 3 D-54550 Daun/Eifel, Německo www.technisat.de

1.2.4 Pokyny pro servis

Kvalita tohoto výrobku byla otestována a na výrobek se vztahuje zákonná záruční lhůta v délce 24 měsíců od data zakoupení. Účtenku prosím uchovejte jako doklad o nákupu. V případě reklamací se prosím obraťte na prodejce výrobku. Upozornění! Pro dotazy a informace nebo pro případ, že by došlo k problémům s přístrojem, je vám k dispozici naše technická horká linka: Po–Pá 8:00–20:00 na tel. čísle: 03925/9220 1800. 234V případě nutnosti odeslání přístroje prosím použijte výhradě tuto adresu: TechniSat Digital GmbH Service-Center Nordstr. 4a 39418 Staßfurt, Německo Názvy uvedených firem, institucí nebo značek jsou obchodní značky nebo registrované obchodní značky příslušných vlastníků. 2 Vyobrazení a tlačítka

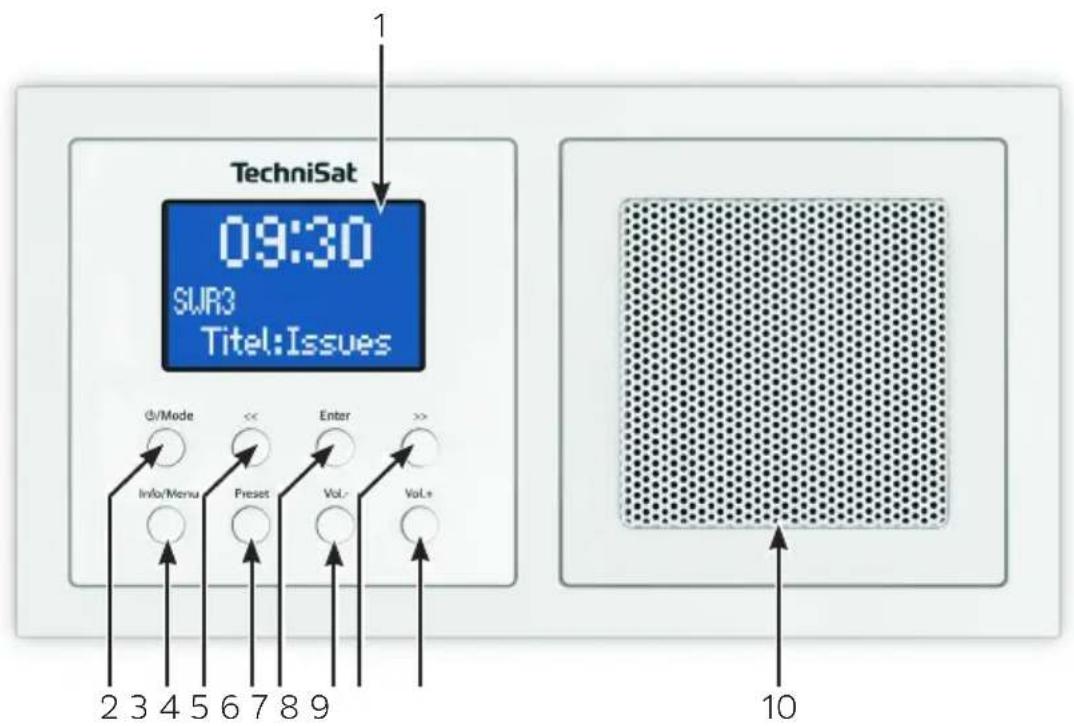

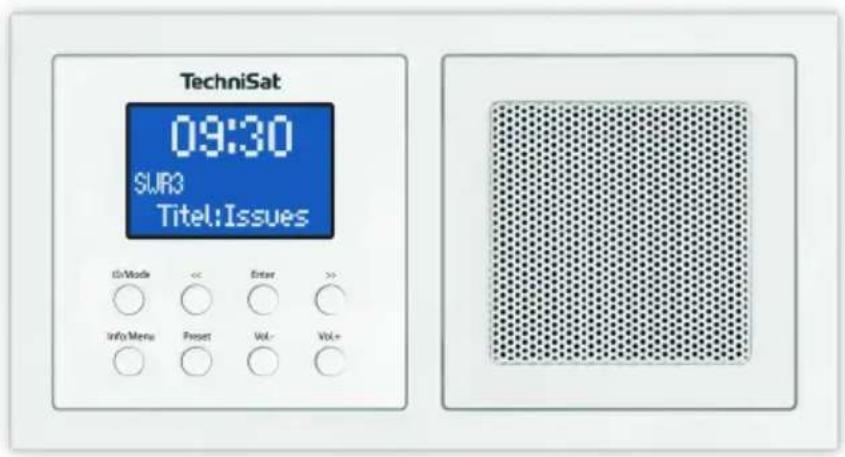

1 Displej 2 Zap / Standby / Přepínání režimu 3 Tlačítko Info / Vyvolání menu 4 Zmenšení výběru / Ovládání menu 5 Tlačítko Preset (Předvolba) 6 Tlačítko Enter / Potvrzení výběru / Uložit / Spánek 7 Snížení hlasitosti 8 Rozšíření výběru / Ovládání menu 9 Zvýšení hlasitosti 10 Reproduktor

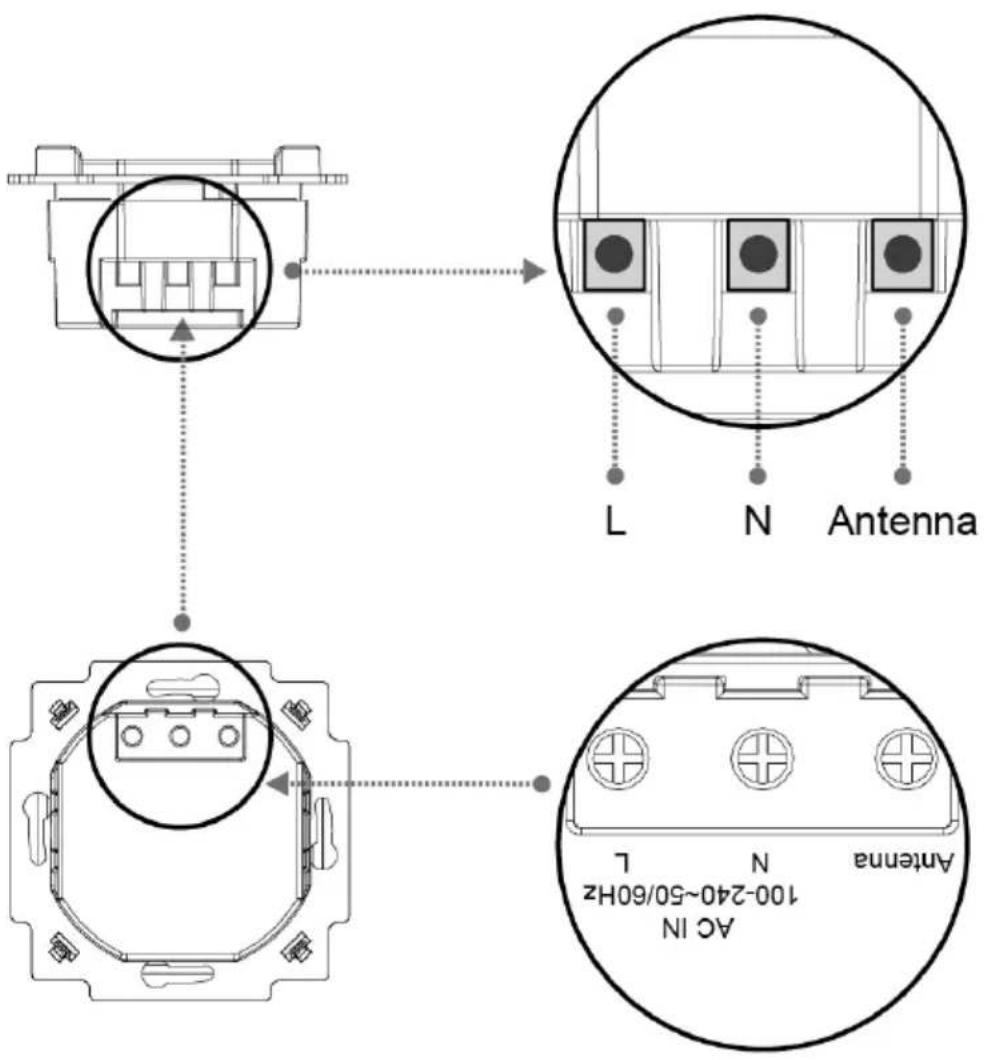

SK3 Připojení a montáž DIGITRADIA UP1 Pozor!: > Tento přístroj není určen pro vestavbu. Práce na síti 230V smí provádět pouze kvalifikovaní elektrikáři! Nebezpečí ohrožení života a nebezpečí požáru v důsledku elektrického napětí 230V. Před montáží/demontáží síťové napětí odpojte! V případě poškození v důsledku špatného zapojení zaniká záruka nebo odpovědnost. > Pro rádio a reproduktor jsou nutné 2x DIN podomítkové/omítkové instalační krabice. > Rádio a reproduktor můžete namontovat v horizontální nebo vertikální poloze. Při montáži rádia dbejte na umístění zásuvných konektorů A pro ovládací jednotku rádia s displejem. > Napájení probíhá přes svorky na zadní straně rádia označené písmeny L a N. > Anténa se připojuje na svorku s označením ANTENNA (ANTÉNA). > Reproduktor připojte ke svorce B. Dbejte na správné připojení pólů. Pokud je přístroj již namontován nebo sestaven, sejměte pomocí rámečku ovládací jednotku rádia s displejem z jednotky rádia. Pokud je přístroj ve stavu dodání, sejměte nástavec rukou z jednotky rádia. Nástavec sundávejte pouze rukou! V žádném případě pro odklápění nepoužívejte šroubovák nebo žádný jiný podobně tvrdý předmět. Při odnímání musíte nejprve překonat odpor pružinových západek v rozích.

> Ovládací jednotku s displejem připojujte až po úspěšné montáži, dodržte přitom orientaci lišty s kontakty (A). K tomu ovládací jednotku s displejem opatrně nasuňte na rádiovou jednotku, dokud nezapadne. Podrobný návod k instalaci a vyobrazení naleznete v bodě „15 Installation“ auf Seite 251. 2364 Popis přístroje DIGITRADIO UP1

Před uvedením do provozu zkontrolujte, zda je obsah dodávky kompletní: 1x DIGITRADIO UP1 1x návod k obsluze 1x dvojitý montážní rámeček 1x anténa Upevňovací materiál

4.2 Zvláštní vlastnosti přístroje DIGITRADIO UP1

Součástí přístroje DIGITRADIO UP1 je přijímač DAB+/FM s dále uvedenými funkcemi: - Můžete uložit až 10 stanic DAB+ a 10 stanic FM. - Rádio přijímá na frekvencích FM 87,5–108 MHz (analogově) a DAB+ 174,9–239,2 MHz (digitálně). - Přístroj zobrazuje datum a čas. - Funkce budíku a časovače vypnutí (sleeptimer) - Přehrávání hudby přes Bluetooth 5 Obecné funkce zařízení

5.1 Zapnutí přístroje

> Stisknutím tlačítka /Mode (Režim) DIGITRADIO UP1 zapnete. Po prvotním zapnutí přístroj automaticky provede kompletní hledání v režimu DAB. Během prohledávání se na displeji zobrazuje průběh hledání a počet nalezených digitálních stanic. Po skončení vyhledávání stanic se spustí přehrávání prvního programu DAB+.

5.2 Vypnutí přístroje

> Krátkým stisknutím tlačítka /Mode můžete přístroj přepnout do pohotovostního režimu (standby). Na displeji se krátce zobrazí upozornění [Standby]. Na displeji se zobrazí datum a čas. Jas displeje v pohotovostním režimu můžete nastavit podle popisu v bodu 11.2.

5.3 Přepínání režimu DAB+/FM/Bluetooth

> Krátkým stisknutím tlačítka /Mode (Režim) je možné přepínat mezi DAB+ (Digital Radio), FM a Bluetooth.

5.4 Nastavení hlasitosti

> Hlasitost nastavte pomocí tlačítek Vol +/-. Nastavená hlasitost se zobrazí na displeji prostřednictvím sloupkového diagramu.

SK5.5 Vyvolání zobrazení na displeji > Opakovaným stisknutím tlačítka Info/Menu můžete přepínat mezi informacemi, které jsou k dispozici. Máte možnost nechat si zobrazit tyto informace: V režimu DAB+ (zvolená funkce je označena „*“): [Lauext] (Průběžný text) (souvislý text s doplňujícími informacemi, které poskytuje m.j. rozhlasová stanice), [Signalstärke] (Síla signálu), [Programmtyp] (Typ programu), [Ensemble], [Frequenz] (Frekvence), [Signalqualität] (Kvalita signálu), [Bitrate und Codec] (Přenosová rychlost a kodek), [Zeit] (Čas) a [Datum]. V režimu FM (zvolená funkce je označena „*“): [Radiotext] (Text stanice) (pokud je vysílán), [Programmtyp] (Typ programu) (PTY), [Ps] (název programové služby nebo název stanice nebo frekvence), [Audioinformationen] (Audio informace), [Zeit] (Čas) a [Datum]. 6 Obsluha pomocí menu Přes menu se dostanete ke všem funkcím a nastavením přístroje DIGITRADIO UP1. Navigace v menu se provádí tlačítky Info/Menu, <<, >> a Enter. Menu je rozděleno do vnořených nabídek a podle typu režimu (DAB+ nebo FM) obsahuje různé položky nabídky, resp. funkce, které je možné aktivovat. Pro otevření menu stačí přidržet stisknuté tlačítko Info/Menu. Pokud chcete přejít do vnořených nabídek, stiskněte nejprve tlačítka << nebo >> pro zobrazení vnořené nabídky a pak stiskněte tlačítko Enter pro otevření vnořené nabídky. Hvězdička (*) označuje aktuální výběr. Zavření nabídky: několikrát stiskněte tlačítko Info/Menu (v závislosti na tom, ve které vnořené nabídce se nacházíte), nebo vyčkejte, dokud nebude znovu zobrazeno aktuální rozhlasové vysílání. Nastavení se uloží až po stisknutí tlačítka Enter. Pokud namísto toho stisknete tlačítko Info/Menu, nebudou nastavení převzata a uložena (tlačítko Info/Menu zde přebírá funkci tlačítka „Zpět“). Funkce a tlačítka, která je nutné stisknout, jsou v tomto návodu k obsluze zobrazena tučně. Informace na displeji v [hranatých závorkách]. Některé texty (např. položky nabídek, informace o stanici) mohou být pro zobrazení na displeji příliš dlouhé. Tyto se pak po nějaké době zobrazí jako probíhající text. 2387 Funkce DAB+ (digitální rádio)

DAB+ je nový digitální formát, díky kterému můžete poslouchat křišťálově čistý zvuk bez šumu. Na rozdíl od běžných analogových rozhlasových stanic je u DAB+ vysíláno několik stanic na stejné frekvenci. Ty jsou označovány jako ensemble nebo multiplex. Multiplex tvoří několik rozhlasových stanic a několik servisních komponent nebo datových služeb, které rozhlasové stanice vysílají individuálně. Informace například na stránkách www.digitalradio.de nebo www.digitalradio.ch.

7.1.1 Komprimace dat

Digitální rádio přitom využívá efektů lidského sluchu. Lidské ucho nevnímá tóny, které jsou pod určitou minimální hlasitostí. Data, která se nacházejí pod tzv. absolutním prahem sluchu, tak lze odfiltrovat. Umožňuje to skutečnost, že v digitálním datovém toku je ke každé jednotce informace uložena také příslušná relativní hlasitost vůči ostatním jednotkám. Ve zvukovém signálu jsou navíc při určité mezní hodnotě tišší podíly překrývány těmi hlasitějšími. Veškeré zvukové informace v hudebním díle, které spadají pod tzv. maskovací práh slyšitelnosti, je možné z přenášeného signálu vyfiltrovat. To vede ke snížení objemu přenášeného datového toku, aniž aby posluchač zaznamenal nějaký zvukový rozdíl (proces HE AAC v2 jako doplňující způsob kódování pro DAB+).

Audio streamy jsou u digitálního rádia nepřetržité datové toky, které obsahují rámce MPEG 1 Audio Layer 2 a představují tak akustické informace. Díky tomu je možné obvyklé rozhlasové pořady přenášet a poslouchat na straně příjemce. Digitální rádio vám přináší nejen rozhlas ve vynikající kvalitě zvuku, ale také doplňující informace. Tyto se mohou týkat přehrávaného programu nebo být na něm nezávislé (např. zprávy, počasí, doprava, tipy).

7.2 Příjem DAB+ (Digital Radio)

> Krátce opakovaně stiskněte tlačítko /Mode, dokud se na displeji nezobrazí [Digitalradio]. Pokud spouštíte DAB+ poprvé, bude provedeno kompletní vyhledávání stanic. Po skončení vyhledávání se spustí přehrávání první stanice v pořadí podle abecedy.

7.2.1 Spuštění úplného vyhledávání

Automatické vyhledávání [Vollständiger Suchlauf] (Kompletní vyhledávání) skenuje všechny kanály v pásmu III DAB+ a najde tak všechny rozhlasové stanice, které jsou vysílány v oblasti příjmu. Po skončení vyhledávání se spustí přehrávání první stanice v pořadí podle abecedy.

SK> Pokud chcete spustit úplné prohledávání, otevřete nabídku stisknutím a přidržením tlačítka Info/Menu a pomocí tlačítek <<, >> a Enter vyberte položku nabídky [Vollständiger Suchlauf] (Kompletní vyhledávání). > Na displeji se zobrazí [Suchlauf...] (Vyhledávání). Během vyhledávání se zobrazí ukazatel průběhu a počet nalezených stanic.

> Pokud chcete vybrat stanici DAB+, otevřete seznam stanic stisknutím tlačítek << nebo >>. Výběr potvrďte tlačítkem Enter. Zvolená stanice se začne přehrávat.

7.2.3 Uložení vysílací stanice DAB+ do paměti

Do programové paměti je možné uložit až 10 stanic DAB+. > Nejprve si vyberte požadovanou stanici (viz bod 7.2.2). > Pokud chcete tuto stanici uložit do místa v paměti, přidržte během přehrávání stisknuté tlačítko Preset. Pak si pomocí tlačítek<<, >> zvolte místo pro uložení stanice (1...10). Stiskněte tlačítko Enter pro uložení. Na displeji se zobrazí [Programm gesp] (Program uložen). > Pro uložení dalších stanic tento postup opakujte.

7.2.4 Vyvolání stanice DAB+ z paměti

> Pokud chcete spustit rozhlasovou stanici, kterou jste předtím uložili do paměti FAV, stiskněte krátce tlačítko Preset a pomocí tlačítek << nebo >> vyberte v předvolbě stanici (1...10). Pro přehrávání stanice stiskněte tlačítko Enter. Pokud není na zvoleném místě v paměti uložena žádná stanice, na displeji se zobrazí [(leer)] (prázdné).

7.2.5 Přepsání/smazání uloženého místa v paměti

> Novou stanici jednoduše uložte podle popisu do paměti (předvolby) oblíbených stanic. Při obnovení výrobního nastavení budou všechna místa v paměti vymazána. 2407.2.6 Síla signálu > Opakovaně krátce stiskněte tlačítko Info/Menu, dokud se na displeji nezobrazí síla signálu v podobě sloupkového diagramu. Minimální síla signálu Aktuální síla signálu Stanice, jejichž síla signálu je pod požadovanou minimální sílou signálu, nevysílají dostatečný signál.

7.2.7 Manuální nastavení

Tento bod nabídky se používá ke kontrole kanálů pro příjem a je možné jej použít k nasměrování antény. > Přidržte stisknuté tlačítko Info/Menu a pomocí tlačítek << nebo >> zvolte položku [Manuell einstellen] (Manuální nastavení) a stiskněte tlačítko Enter. > Pomocí tlačítek << nebo >> a Enter vyberte kanál (5A až 13F). Nyní se na displeji zobrazí síla jeho signálu. Pokud na nějakém kanálu přijímáte stanici přesDAB+, zobrazí se ensemble této stanice. Stanice, jejichž síla signálu je pod požadovanou minimální sílou signálu, nevysílají dostatečný signál.

7.2.8 Upravení hlasitosti (DRC)

V položce nabídky Lautstärkeanpassung (Upravení hlasitosti) se nastavuje kompresní poměr, který vyrovnává kolísání dynamiky a s tím spojené odchylky hlasitosti. > Přidržte tlačítko Info/Menu stisknuté a pomocí tlačítek<< nebo >> zvolte položku [Lautstärkeanpassung] (Upravení hlasitosti). > Stiskněte tlačítko Enter. > Pomocí tlačítek << zvolte >> míru komprese dat: DRC vysoká – Vysoká komprese DRC nízká – Nízká komprese DRC vyp – Komprese vypnuta. > Potvrďte stisknutím tlačítka Enter.

7.2.9 Odstranění neaktivních stanic

Tato položka nabídky se používá k odstranění starých a již nevysílaných stanic ze seznamu. > Přidržte tlačítko Info/Menu stisknuté a pomocí tlačítek<< nebo >> zvolte položku [inaktive Sender löschen] (Smazat neaktivní stanice). > Stiskněte tlačítko Enter. Zobrazí se dotaz [löschen OK?] (Smazat OK?), zda se mají neaktivní stanice odstranit. > Pomocí << nebo >> zvolte položku [Ja] (Ano) a potvrďte stisknutím tlačítka Enter.

8.1 Zapnutí režimu rádia FM

> Krátce stiskněte tlačítko /Mode tolikrát, dokud se na displeji nezobrazí [FM]. Při prvotním zapnutí je nastavena frekvence 87,50 MHz. Pokud jste již nějakou stanici nastavili nebo uložili, bude rádio přehrávat naposledy nastavenou stanici. U stanic s RDS se zobrazí název stanice.

8.2 Příjem FM s informacemi RDS

RDS je způsob přenosu dodatečných informací prostřednictvím FM stanic. Rozhlasové stanice pomocí RDS vysílají například název stanice nebo typ programu. Toto se zobrazí na displeji. Přístroj může zobrazovat informace z RDS: RT (text), PS (název stanice), PTY (typ programu).

8.3 Automatické vyhledávání stanic

> Pro automatické spuštění vyhledávání následující stanice s dostatečným signálem přidržte déle (2 až 3 sekundy) stisknuté tlačítko<< nebo >>. > Alternativně můžete také stisknout tlačítko Enter. Bude-li nalezena stanice s dostatečně silným signálem, vyhledávání se zastaví a stanice se začne přehrávat. Při příjmu stanice s RDS se zobrazí název stanice a případně i text rozhlasové stanice. Pro nastavení slabších stanic použijte prosím manuální vyhledávání stanic.

8.4 Manuální vyhledávání stanic

> Pokud chcete nastavit požadovanou stanici nebo frekvenci, opakovaně krátce stiskněte tlačítka << nebo >>. Na displeji se zobrazuje frekvence po stupních 0,05 MHz.

8.5 Nastavení vyhledávání

V tomto bodě nabídky je možné nastavit citlivost vyhledávání. > Přidržte stisknuté tlačítko Info/Menu a pomocí tlačítek << nebo >> zvolte položku [Suchlauf-Einstellung] (Nastavení vyhledávání) a stiskněte tlačítko Enter. > Zvolte, zda se má vyhledávání zastavit pouze u stanic se silným signálem [Nur starke Sender] (Pouze silné stanice), nebo u všech stanic (také u stanic se slabým signálem) [Alle Sender] (Všechny stanice). Při nastavení Alle Sender (Všechny stanice) se automatické vyhledávání zastaví u každé dostupné vysílací stanice. To může vést k tomu, že stanice se slabým signálem budou přehrávány se šuměním. 2428.6 Nastavení audio > Přidržte tlačítko Info/Menu stisknuté a pomocí tlačítek<< nebo >> zvolte položku [Audio-Einstellung] (Nastavení zvuku). > Stiskněte tlačítko Enter. > Pomocí tlačítek << nebo >> zvolte položku [Stereo möglich] (Stereo možné) nebo [Nur Mono] (Pouze mono). > Potvrďte stisknutím tlačítka Enter. Protože se v případě DIGITRADIA UP1 Um jedná o přístroj mono, má toto nastavení vliv pouze na sílu příjmu rozhlasové stanice.

8.7 Uložení vysílací stanice FM do paměti

Do programové paměti je možné uložit až 10 stanic z rozsahu FM. > Nejprve nastavte požadovanou vysílací frekvenci. > Pokud chcete tuto stanici uložit do místa v paměti, přidržte během přehrávání stisknuté tlačítko Preset. Pak si pomocí tlačítek <<, >> zvolte místo pro uložení stanice (1...10). Stiskněte tlačítko Enter pro uložení. > Pro uložení dalších stanic tento postup opakujte.

8.8 Vyvolání vysílací stanice FM z paměti

> Pokud chcete spustit rozhlasovou stanici, kterou jste uložili do paměti FAV, stiskněte krátce tlačítko Preset a pomocí tlačítek <<, >> vyberte stanici z předvolby (1...10). Stiskněte tlačítko Enter pro přehrávání stanice. Pokud jste do zvoleného místa v paměti neuložili žádnou stanici, na displeji se zobrazí [(leer)] (prázdné).

8.9 Přepsání/smazání uloženého místa v paměti

> Jednoduše uložte novou stanici podle popisu do příslušného místa v paměti. Při obnovení výrobního nastavení budou všechna místa v paměti vymazána. 9 Bluetooth > Krátce stiskněte tlačítko /Mode tolikrát, dokud se na displeji nezobrazí [Bluetooth]. Pokud spouštíte režim Bluetooth poprvé, musí se DIGITRADIO UP1 nejprve spojit s přehrávacím zařízením, např. chytrým telefonem nebo tabletem. Pokud již bylo někdy přehrávací zařízení připojeno a toto se nachází v dosahu příjmu, bude připojeno automaticky.

SK9.1 Připojení zařízení > Na DIGITRADIU UP1 zvolte režim Bluetooth. Na displeji se zobrazí [Bluetooth Sichtbar] (Bluetooth viditelné). > Otevřete nastavení Bluetooth na svém chytrém telefonu/tabletu, který chcete s DIGITRADIEM UP1 spojit. > Spusťte hledání dostupných Bluetooth zařízení. > Ze seznamu nalezených zařízení s Bluetooth zvolte položku DIGITRADIO UP 1. > Po úspěšném spojení se na displeji zobrazí [Bluetooth Verbunden] (Bluetooth připojeno). Informace o tom, jak se funkce Bluetooth na vašem chytrém telefonu/tabletu používá, naleznete v návodu k obsluze svého chytrého telefonu/tabletu.

9.2 Přehrávání přes Bluetooth

Po úspěšném spojení svého chytrého telefonu/tabletu s DIGITRADIEM UP1 můžete spustit přehrávání. Na vašem chytrém telefonu/tabletu otevřete hudební aplikaci a spusťte přehrávání. V závislosti na chytrém telefonu/tabletu bude zvuk přehráván buď přímo přes DIGITRADIO UP1, nebo musíte nejprve DIGITRADIO UP1 zvolit jako zařízení pro přehrávání. Informace o tom, jak se na vašem chytrém telefonu/tabletu zvolí zařízení pro přehrávání přes Bluetooth, naleznete v návodu k obsluze svého chytrého telefonu/tabletu. > Pokud chcete přehrávání pozastavit (pauza), stiskněte tlačítko Enter nebo pozastavte přehrávání přes hudební aplikaci na svém chytrém telefonu/ tabletu. Tlačítko stiskněte znovu a přehrávání bude pokračovat. > Pokud chcete přeskočit na následující skladbu, stiskněte tlačítko >> nebo v hudební aplikaci na svém chytrém telefonu/tabletu zvolte další skladbu. > Pokud chcete aktuálně přehrávanou skladbu přehrávat od začátku, stiskněte jednou tlačítko <<. Pokud chcete přeskočit na předchozí skladbu, stiskněte dvakrát tlačítko <<. Případně můžete použít hudební aplikaci na svém chytrém telefonu/tabletu. > Hlasitost je možné upravit pomocí tlačítek Vol+/- nebo ovládáním hlasitosti na svém chytrém telefonu/tabletu. Ovládání chytrého telefonu/tabletu přes DIGITRADIO UP1 funguje pouze s podporovanými zařízeními. V závislosti na chytrém telefonu/tabletu jsou přenášeny také tóny vyzvánění nebo systémové zvuky. 24410 Rozšířené funkce

10.1 Časovač vypnutí (sleeptimer)

Pokud si přejete, aby se DIGITRADIO UP1 po určité době automaticky přepnulo do pohotovostního režimu (standby), můžete aktivovat časovač vypnutí (sleeptimer). > Přidržte tlačítko Info/Menu stisknuté a pomocí tlačítek<< nebo >> zvolte položku [Sleep] (Spánek). > Pomocí tlačítek << nebo >> můžete v krocích Aus (Vyp), 15, 30, 45, 60 a 90 minut nastavit dobu, po jejímž uplynutí se přístroj z každého režimu přepne do pohotovostního režimu (standby). > Po nastavení času stiskněte tlačítko Enter. V levém horním rohu displeje se zobrazí symbol hodin, který signalizuje aktivní časovač vypnutí. Pokud znovu otevřete nabídku Sleeptimer (Časovač vypnutí), zobrazí se zbývající doba chodu.

> Přidržte tlačítko Info/Menu stisknuté a pomocí tlačítek<< nebo >> zvolte položku [Wecker] (Budík).

10.2.1 Nastavení doby buzení

Funkci budíku můžete používat až tehdy, když je nastaven správný čas. V závislosti na konfiguraci se čas nastaví buď automaticky, nebo se musí nastavit manuálně. Čas je možné aktualizovat manuálně, nebo automaticky přes DAB/ FM. Další informace naleznete v bodu 11.1. > Pomocí tlačítek << nebo >> vyberte paměť buzení Wecker 1 nebo Wecker 2 (Budík 1 nebo Budík 2) a potvrďte tlačítkem Enter. > Postupně projděte všemi body. Každé zadání potvrďte tlačítkem Enter: [Weckzeit] (Doba buzení) > pomocí tlačítek << nebo>> nastavte čas, kdy chcete být vzbuzeni, a stiskněte tlačítko Enter. [Dauer] (Délka) > Pomocí tlačítek << nebo >> nastavte délku buzení a stiskněte tlačítko Enter. [Quelle] (Zdroj) > Pomocí tlačítek << nebo >> vyberte tón buzení (bzučák nebo rozhlasový zdroj) a stiskněte Enter. Pokud jste jako zdroj tónu buzení zvolili digitální rádio (DAB) nebo FM, můžete pak jako zdroj přehrávání zvolit rozhlasovou stanici ze seznamu stanic nebo naposledy zvolený program. Pak stiskněte tlačítko Enter.

SK[Wiederholung] (Opakování) > Zde vybíráte, ve kterých dnech má být budík aktivní. Na výběr máte mezi: Täglich (každý den), Einmal (jednou), Wochenende (Sa u. So.) (víkend, So a Ne), Werktage (Mo. - Fr.) (pracovní dny, Po–Pá). Pak stiskněte tlačítko Enter. Pokud jste zvolili možnost Einmal (jednou), musíte pak zadat datum, kdy má být budík aktivní. [Lautstärke] (Hlasitost) > Pomocí tlačítek << nebo >> zvolte hlasitost, se kterou chcete být vzbuzeni. Pak stiskněte tlačítko Enter. > Pokud chcete budík nyní aktivovat, zvolte pomocí tlačítek << nebo >> možnost „Ein“ (Zap) a stiskněte znovu Enter. Budík je nyní aktivován. Toto signalizuje symbol v pravém horním rohu displeje.

10.2.2 Vypnutí budíku po buzení

> Pro vypnutí budíku přidržte tlačítko /Mode stisknuté. > Pro zapnutí funkce snooze (odložení buzení) stiskněte tlačítko Enter. Opakovaným stisknutím tlačítka Enter můžete zvolit délku pauzy mezi 5 nebo 10 minutami. Po uplynutí doby odložení se znovu spustí tón buzení.

10.2.3 Vypnutí budíku

Pokud byste chtěli budík vypnout, upravte budík tak, jak je popsáno v bodu 10.2.1, a po nastavení hlasitosti zvolte Wecker (Budík) > Aus (Vyp). Pro uložení nastavení stiskněte tlačítko Enter. Budík je nyní vypnutý.

Pokud chcete tón upravit podle svých potřeb, máte možnost odděleně upravovat výšky a basy. > Přidržte tlačítko Info/Menu stisknuté a pomocí tlačítek<< nebo >> zvolte položku [Equalizer] (Ekvalizér). > Pomocí tlačítek << nebo >> zvolte buď [Höhen] (Výšky), nebo [Bass] (Basy) a stiskněte Enter. > Pomocí tlačítek << nebo >> můžete nastavit hodnoty v rozsahu od -5 do +5. Pro uložení stiskněte tlačítko Enter. 24611 Systémová nastavení Všechna nastavení popsaná v tomto bodu platí jak pro režim DAB+/FM, tak i pro Bluetooth.

11.1 Nastavení data a času

11.1.1 Manuální nastavení času/data

Podle toho, jak je nastavena aktualizace času (bod 11.1.2), musíte čas a datum nastavit manuálně. > Přidržte tlačítko Info/Menu stisknuté a pomocí tlačítek<< nebo >> zvolte položku [Uhrzeit] (Čas). > Stiskněte tlačítko Enter. > Pomocí tlačítek << nebo >> zvolte položku [Zeit/Datumseinstellung] (Nastavení času/data) a stiskněte tlačítko Enter. > První číslice (hodiny) času blikají a pomocí tlačítek << nebo >> je můžete změnit. Tlačítkem >> se hodnota zvyšuje, tlačítkem << se hodnota snižuje. > Pro převzetí nastavení stiskněte tlačítko Enter. > Poté začnou blikat další číslice (minuty) zobrazení času a ty můžete také změnit výše popsaným způsobem. > Po každém dalším nastavení stiskněte tlačítko Enter, abyste přešli k dalšímu nastavení. > Výše popsaným způsobem pokračujte s nastavením data. > Po skončení všech nastavení a posledním stisknutí tlačítka Enter se na displeji zobrazí [Uhrzeit Gespeichert] (Čas uložen).

11.1.2 Aktualizace času

V této vnořené nabídce můžete nastavit, zda se má aktualizace času provádět automaticky přes DAB+ nebo FM, nebo zda jej chcete zadávat manuálně (bod 11.1.1). > Přidržte tlačítko Info/Menu stisknuté a pomocí tlačítek<< nebo >> zvolte položku [Uhrzeit] (Čas). > Stiskněte tlačítko Enter. > Pomocí tlačítek << nebo >> zvolte položku [Aktualisierungseinstellungen] (Nastavení aktualizace) a stiskněte tlačítko Enter. > Pomocí tlačítek << nebo >> a Enter zvolte tyto možnosti: [Aktualisieren von Allen] (aktualizace přes DAB+ a FM) [von Digitalradio] (aktualizace pouze přes DAB+) [von FM] (aktualizace pouze přes FM) [Keine Aktualisierung] (žádná aktualizace, čas/datum se musí zadat manuálně, viz bod 11.1.1).

SK11.1.3 Nastavení formátu času Ve vnořené nabídce Format einstellen (Nastavení formátu) můžete aktivovat 12- nebo 24hodinový formát. > Přidržte tlačítko Info/Menu stisknuté a pomocí tlačítek<< nebo >> zvolte položku [Uhrzeit] (Čas). > Stiskněte tlačítko Enter. > Pomocí tlačítek << nebo >> zvolte položku [Format einstellen] (Nastavení formátu) a stiskněte Enter. > Pomocí tlačítek << nebo >> zvolte jednu z následujících možností: [24 Stunden] (24 hodin) [12 Stunden] (12 hodin) > Pro uložení stiskněte tlačítko Enter.

11.1.4 Nastavení formátu data

Ve vnořené nabídce Datumsformat einst. (Nast. formátu data) můžete stanovit formát zobrazení data. > Přidržte tlačítko Info/Menu stisknuté a pomocí tlačítek<< nebo >> zvolte položku [Uhrzeit] (Čas). > Stiskněte tlačítko Enter. > Pomocí tlačítek << nebo >> zvolte položku [Datumsformat einst.] (Nastavení formátu data) a stiskněte tlačítko Enter. > Pomocí tlačítek << nebo >> zvolte jednu z následujících možností: [TT-MM-JJJJ] (den, měsíc, rok) [MM-TT-JJJJ] (měsíc, den, rok) > Pro převzetí stiskněte tlačítko Enter.

Jas displeje můžete nastavit jak pro provoz, tak i pro pohotovostní režim (standby). > Přidržte tlačítko Info/Menu stisknuté a pomocí tlačítek<< nebo >> zvolte položku [Beleuchtung] (Osvětlení). > Stiskněte tlačítko Enter. > Pomocí tlačítek << nebo >> a následným stisknutím tlačítka Enter vyberte jednu z následujících funkcí: [Betrieb] (Provoz) reguluje jas v normálním, zapnutém stavu. Můžete zde vybírat ze stupňů jasu [Hoch] (Vysoký), [Miel] (Střední) a [Niedrig] (Nízký). Pomocí tlačítek << nebo >> zvolte stupeň jasu a pro uložení stiskněte tlačítko Enter. 248[Standby] (Pohotovostní režim) reguluje jas v pohotovostním režimu. Zde můžete vybírat ze stupňů jasu [Hoch] (Vysoký), [Miel] (Střední), [Niedrig] (Nízký) a [Aus] (Vyp). Pomocí tlačítek << nebo >> zvolte stupeň jasu a pro uložení stiskněte tlačítko Enter. Pokud zvolíte možnost [Aus] (Vyp), osvětlení displeje v pohotovostním režimu (standby) se kompletně vypne asi po 10 sekundách.

> Přidržte tlačítko Info/Menu stisknuté a pomocí tlačítek<< nebo >> zvolte položku [Sprache] (Jazyk). > Stiskněte tlačítko Enter. > Pomocí tlačítek << nebo >> zvolte některý z dostupných jazyků. Volbu potvrďte stisknutím tlačítka Enter.

11.4 Tovární nastavení

Pokud změníte umístění přístroje, například při stěhování, může dojít k tomu, že uložené stanice již nebude možné přijímat. Obnovením na výrobní nastavení můžete v takovém případě všechny uložené stanice odstranit a pak spustit nové vyhledávání stanic. > Přidržte tlačítko Info/Menu stisknuté a pomocí tlačítek<< nebo >> zvolte položku [Werkseinstellung] (Tovární nastavení). Stiskněte tlačítko Enter. > Pomocí tlačítek << nebo >> zvolte pro obnovení výrobních nastavení položku [Ja] (Ano) a stiskněte tlačítko Enter. Všechny dříve uložené stanice a nastavení budou odstraněny. Přístroj se nyní nachází ve stavu při dodání. > Na displeji se objeví [Neustart...] (Restart) a přístroj se spustí. Přístroj následně automaticky provede kompletní hledání v režimu DAB. Během prohledávání se na displeji zobrazuje průběh hledání a počet nalezených digitálních stanic. Po skončení vyhledávání stanic se spustí přehrávání prvního programu DAB+.

V části Verze SW můžete zjistit aktuálně nainstalovanou verzi sowaru. > Přidržte stisknuté tlačítko Info/Menu a pomocí tlačítek << nebo >> zvolte položku [SW-Version] (Verze SW). > Stiskněte tlačítko Enter. Zobrazí se aktuální verze sowaru.

SK12 Čištění Abyste se vyvarovali nebezpečí úrazu elektrickým proudem, nesmíte přístroj čistit mokrým hadříkem nebo pod tekoucí vodou. Není povoleno používat žádné drátěnky, abrazivní prostředky nebo rozpouštědla, jako je alkohol nebo benzín. Nepoužívejte žádné z těchto látek: slaná voda, prostředek na hubení hmyzu, rozpouštědla s obsahem chlóru nebo kyselin (salmiak). Tělo přístroje čistěte měkkým, suchým hadříkem. Nepoužívejte alkohol, ředidla a jiné, mohlo by dojít k poškození povrchu přístroje. Displej čistěte pouze měkkým bavlněným hadříkem. V případě potřeby použijte bavlněný hadřík s malým množství nealkalického, zředěného mýdlového roztoku na bázi vody nebo alkoholu. Bavlněným hadříkem jemně otřete povrch přístroje. 13 Řešení problémů Příznaky Možná příčina / odstranění Přístroj nelze zapnout. Ujistěte se, že je přístroj správně připojený. Není slyšet žádný zvuk. Zvyšte hlasitost. Zapněte přístroj pro přehrávání, příp. jej nastavte hlasitěji. Příp. byl zvolen nesprávný zdroj. Příjem přes DAB/FM je špatný. Zkontrolujte polohu antény a změňte ji, pokud je to možné. Přístroj není možné připojit přes Bluetooth. Ujistěte se, že není překročen maximální dosah 10 metrů pro připojení přes Bluetooth. Výpadek spojení přes Bluetooth. Zmenšete vzdálenost mezi oběma zařízeními. Optimální dosah leží mezi 0 a 5 metry. 25014 Technické údaje Napájení elektrickým proudem AC 100–240V, 50~60Hz Spotřeba proudu při provozu: max. 5W Spotřeba proudu pohotovostní režim (standby): < 1W Přijímací frekvence: DAB/DAB+ 174,928–239,200 MHz FM: 87,5–108 MHz Hudební výkon 2W RMS Podmínky okolního prostředí: Relativní vlhkost vzduchu: 5% ~ 90% Teplota: 0–40°C Rozměry: 152mm x 81mm x 48mm 15 Instalace Digitradio UP1 se skládá z těchto komponent: 1 Podomítkové instalační krabice (nejsou součástí dodávky) 2 Jednotka rádia 3 Reproduktor 4 Rámeček 5 Kryt reproduktoru 6 Ovládací jednotka rádia

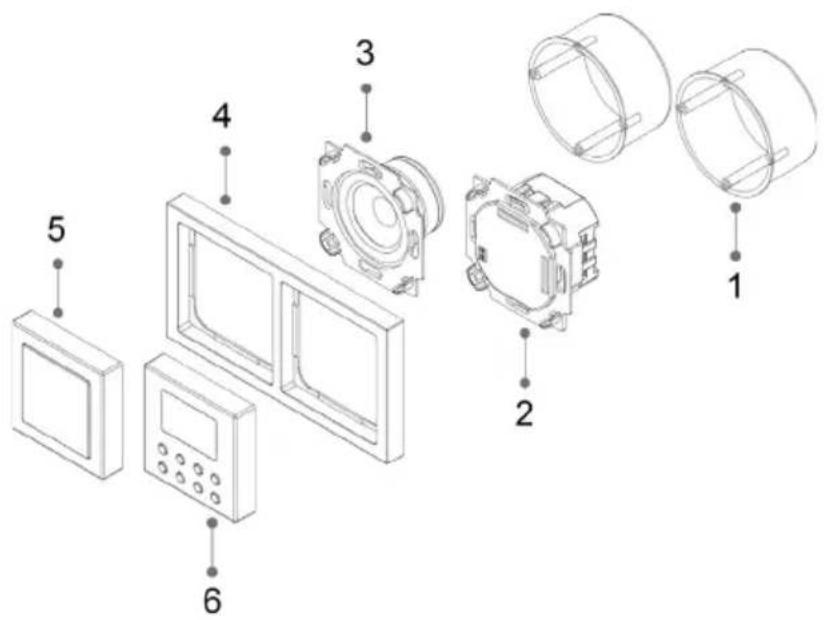

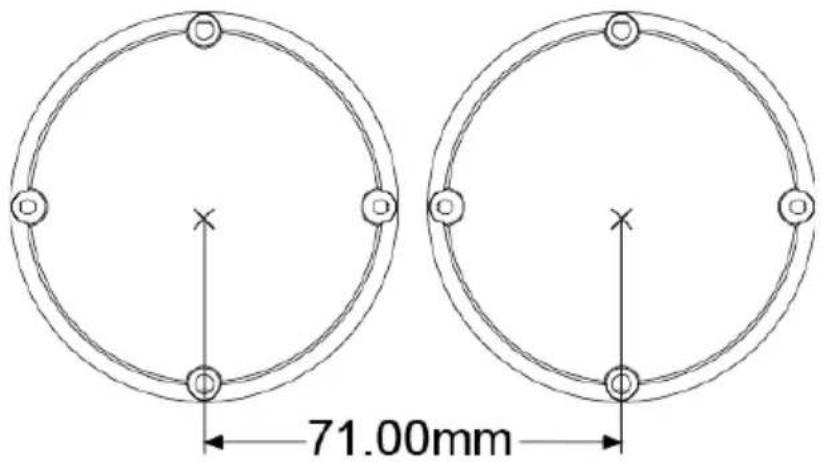

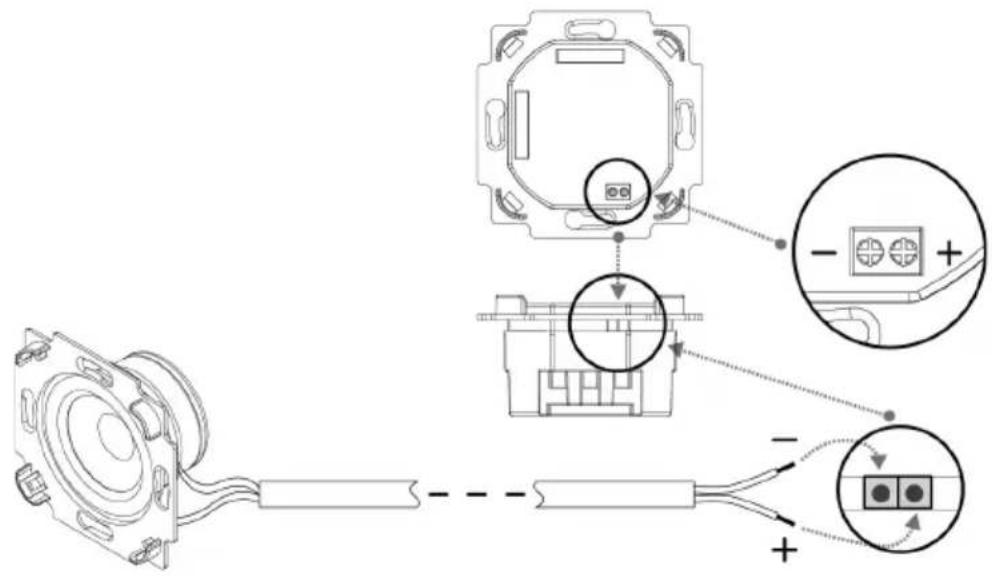

SKDIGITRADIO UP1 je možné namontovat horizontálně i vertikálně. U podomítkových instalačních krabic dbejte na správnou vzdálenost tak, jak je uvedeno na následujícím obrázku: Připojení kabelů k reproduktoru: Připojte modrý kabel (+) od reproduktoru ke svorce pro reproduktor na jednotce rádia označené symbolem (+) a dotáhněte jej vhodným křížovým šroubovákem. Hnědý kabel (-) od reproduktoru připojte ke svorce pro reproduktor na jednotce rádia označené symbolem (-) a dotáhněte jej vhodným křížovým šroubovákem. Přívod elektrického proudu: Fázi domovní instalace (AC 100–240V, 50/60Hz) připojte na svorku na jednotce rádia označenou písmenem (L) a dotáhněte vhodným šroubovákem. Nulový vodič připojte na svorku na jednotce rádia označenou písmenem (N) a dotáhněte vhodným šroubovákem. Anténa se spojuje se svorkou na jednotce rádia označenou jako (Antenna). 252Místo dodávané antény je možné jako anténu použít také zemnící kabel (je-li k dispozici). Pamatujte na to, že připojení k elektrickému proudu smí provádět pouze personál kvalifikovaný na domácí instalace a rozvody. Společnost TechniSat nepřebírá žádné záruky v případě poškození nebo úrazů v důsledku nesprávné instalace. Dbejte na to, že před připojením jednotky rádia do elektrické sítě, resp. k domovní instalaci, musí být vedení bez elektrického proudu a zajištěno proti připojení. Aby bylo možné v případě potřeby rádio kompletně vypnout, resp. odpojit od elektrické sítě, mělo by se provozovat přes další spínač. Fázi by také mělo být možné odpojovat (spínat).

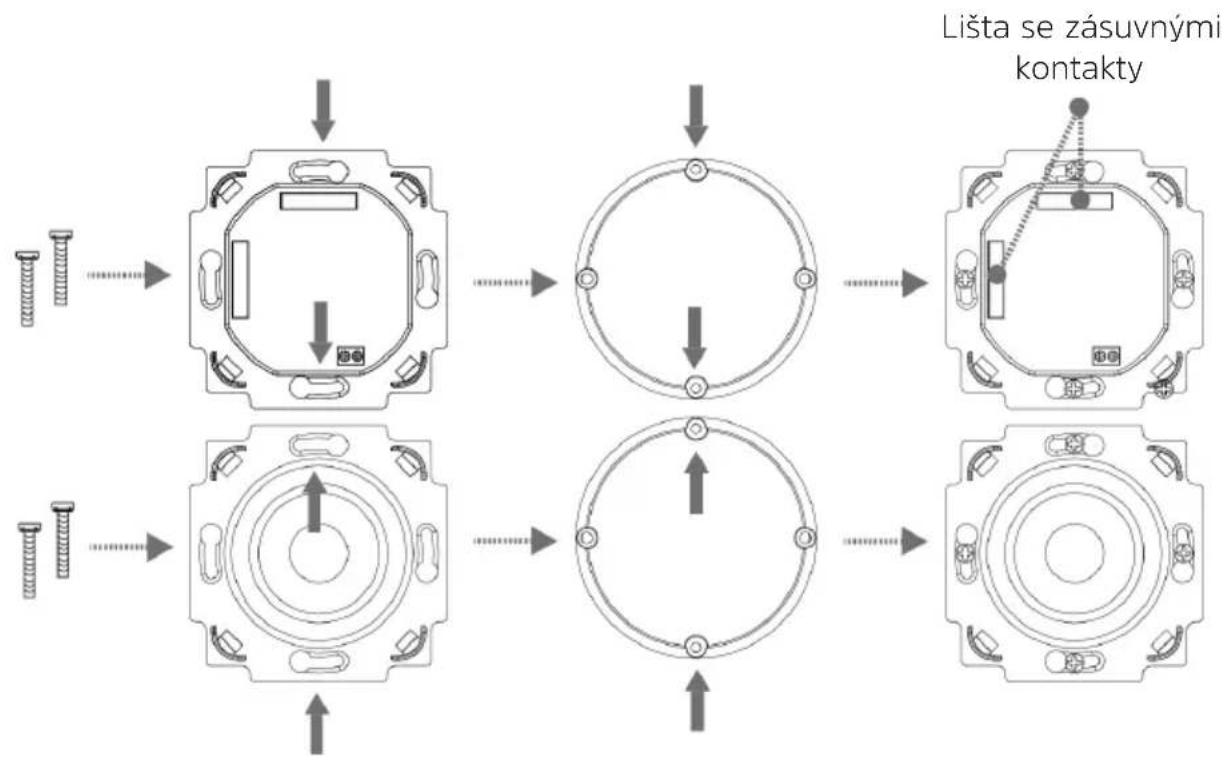

SKNásledně se obě jednotky (reproduktor a jednotka rádia) zasunou do připravených instalačních krabic a zašroubují. Přitom nezapomeňte na polohu lišty se zásuvnými kontakty jednotky rádia pro jednotku displeje podle toho, zda jsou jednotky zabudovány horizontálně nebo vertikálně. Horizontální uspořádání: Lišta se zásuvnými kontakty 254Vertikální uspořádání: Lišta se zásuvnými kontakty

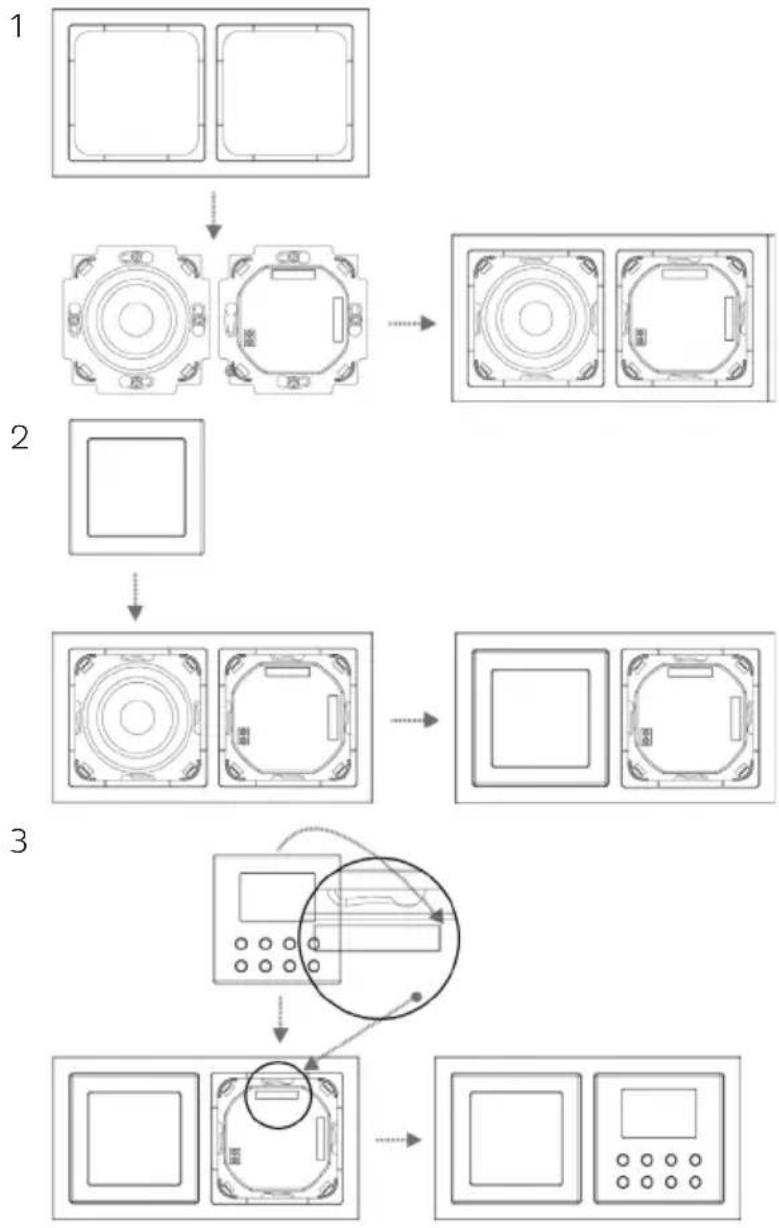

SKPo dokončení instalace jednotky rádia a reproduktoru se pomocí krytu reproduktoru připevňuje rámeček (obrázek 1 - 2). Kryt reproduktoru nasouvejte opatrně lehkým tlakem na reproduktor, dokud nezacvakne. Poté opatrně zatlačte jednotku displeje na jednotku rádia, dokud nezacvakne (obrázek 3), a dbejte přitom na umístění lišty se zásuvnými kontakty. Horizontální uspořádání:

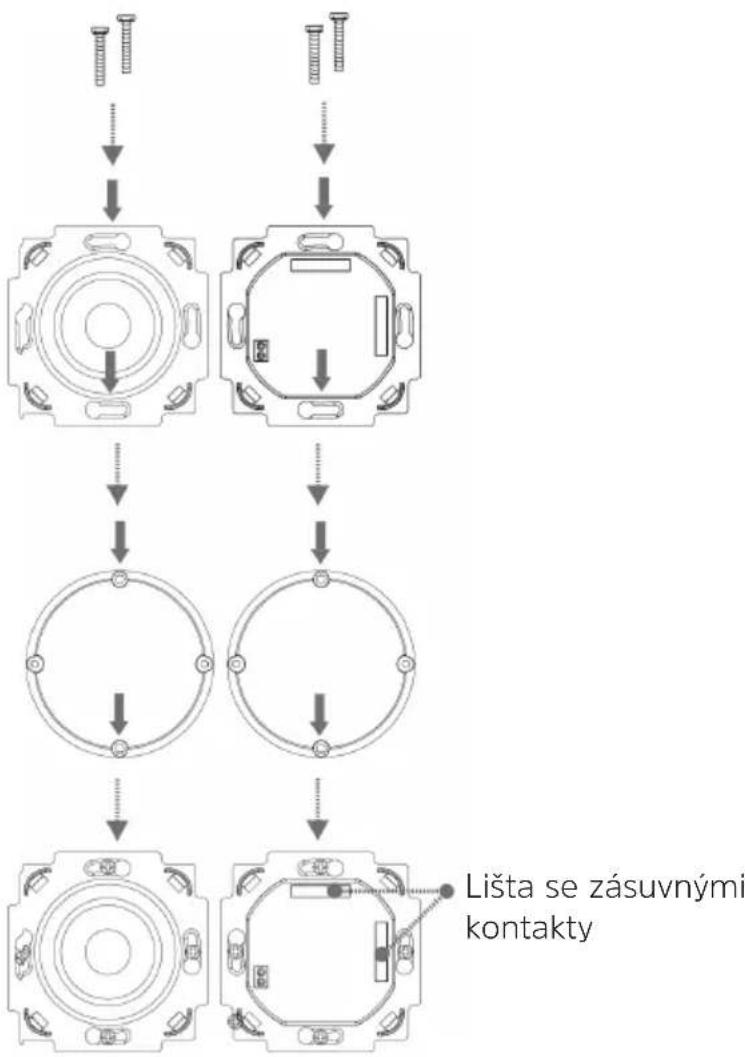

256Vertikální uspořádání
