BRUGSANVISNING DigitRadio UP 1 TECHNISAT

5.1 Slå på apparatet....141

Hvis apparatet er skadet, skal det ikke tas i bruk.

TechniSat erklærer herved at radioutstyrstypen DIGITRADIO UP1 er i samsvar med direktiv 2014/53/EU. Den fullstendige teksten til EU-samsvarserklæringen finner du på følgende nettadresse:

Juster volumet med Vol +/-knappene. Det aktuelle volumet vises i et stolpediagram på displayet.

7.2.9 Slette ikke-aktive kanaler

Dette menypunktet sletter gamle kanaler som ikke lenger kan mottas, fra kanallisten.

Trykk lenge på Info/Menu og velg menypunkt [Slett ikke-aktive kanaler] med knappene << eller >>.

Trykk på Enter.

i Når du slår på radioen for første gang, er frekvensen stilt inn på 87,50 MHz.
Hvis du allerede har innstilt eller lagret en kanal, spiller radioen den sist valgte kanalen.
i Hos RDS-kanaler vises også kanalnavnet.

8.3 Velge kanaler automatisk

Hvis du har startet Bluetooth-modus for første gang, må du først pare en avspillingsenhet, f.eks. en smarttelefon eller nettbrett, med DIGITRADIO UP1.

I øvre venstre hjørnet på displayet dukker det opp et klokke-symbol med den aktuelle innsovningstiden.

Hvis du velger menypunktet Innsovning på nytt, vises tiden som er igjen.

10.2 Vekkerklokke

Trykk lenge på Info/Menu og velg menypunkt [Vekkerklokke] med knappene << eller >>.

Hvis du har valgt En gang, må du etterpå oppgi datoen der vekkerklokken skal ringe.

[Volum] > Velg volumet du vil bli vekket med, med knappene << eller >> . Trykk deretter på Enter.

Du kan få vist den aktuelle programvareversjonen.

DIGITRADIO UP1 kan monteres både horisontalt og vertikalt.

Betjeningsvejledning

DIGITRADIO UP 1

DAB+/FM-underindbygnings radio med Bluetooth

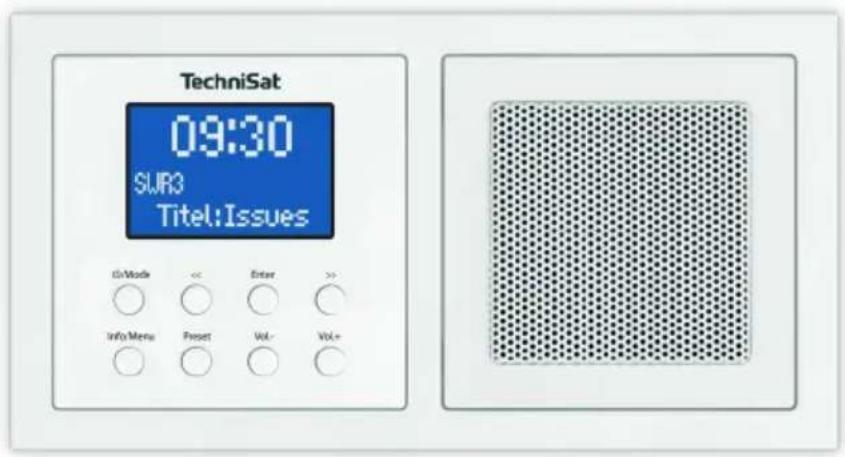

TechniSat 09:30 SWR3 Titel:Issues On Mode << Enter >> Info Menu Reset Vol- VIX+

Indholdsfortegnelse

1 Forord....166

1.1 Målgruppen for denne betjeningsvejledning 166

1.1.1 Hensigtsmæssig brug 166

1.2 Vigtige henvisninger....166

1.2.1 Sikkerhed....167

1.2.2 Bortskaffelse 168

1.2.3 Juridiske oplysninger....170

1.2.4 Service-henvisninger....170

3 Tilslutning og montering af DIGITRADIO UP1 172

4 Beskrivelse af DIGITRADIO UP1.... 173

4.1 Leveringen....173

4.2 Særlige egenskaber med DIGITRADIO UP1 173

5 Generelle enheds-funktioner 173

5.1 Tænd for enheden....173

5.2 Sluk for enheden....173

5.3 Skift DAB+/FM/Bluetooth-mode....173

5.4 Indstilling af lydstyrke 173

5.5 Vælg display-visning....174

6 Menubetjening....174

7 DAB+ (digital radio)-funktion 175

7.1 Hvader DAB+ 175

7.1.1 Datakomprimering....175

7.2.1 Udfør fuldstændig kanalsøgning 175

7.2.2 Vælg station 176

7.2.3 DAB+ -kanaler skal gemmes på en lagerplads....176

7.2.4 Hent DAB+ kanal fra en lagerplads....176

7.2.5 Overskriv/slet et programplads-lager 176

7.2.6 Signalstyrke....177

7.2.7 Indstil manuelt....177

7.2.8 Lydstyrke tilpasning (DRC)....177

7.2.9 Slette inaktiv kanal....177

8 FM-drift....178

8.1 Tænd for FM-radiodrift 178

8.2 FM-modtagelse med RDS oplysninger 178

8.3 Automatisk stationssøgning....178

8.4 Manuel stationssøgning....178

8.5 Søgnings-indstilling....178

8.6 Lyd-indstilling....179

8.7 Lægge en FM-station på en hukommelsesplads....179
8.8 Hent FM-station fra en hukommelsesplacering....179
8.9 Overskriv/slet et programplads-lager....179

9 Bluetooth....179

9.1 Tilkoble enheden....180

9.2 Bluetooth-afspilning....180

10 Yderligere funktioner....181

10.1 Sleeptimer 181

10.2 Vækkeur....181

10.2.1 Indstille alarmtidspunkt....181

10.2.2 Sluk vækkeur efter alarm....182

10.2.3 Deaktivere vækkeuret....182

10.3 Equalizer....182

11 Systemmindstillinger....183

11.1 Klokkeslæt- og datoindstillinger....183

11.1.1 Indstil tid/dato manuelt....183

11.1.2 Tidsopdatering....183

11.1.3 Indstil tidsformat....184

11.1.4 Indstil datoformat....184

11.2 Display-lysstyrke....184

11.3 Sprog....185

11.4 Fabriksindstilling....185

11.5 SW-version....185

12 Rengøring....186

13 Fejlsøgning....186

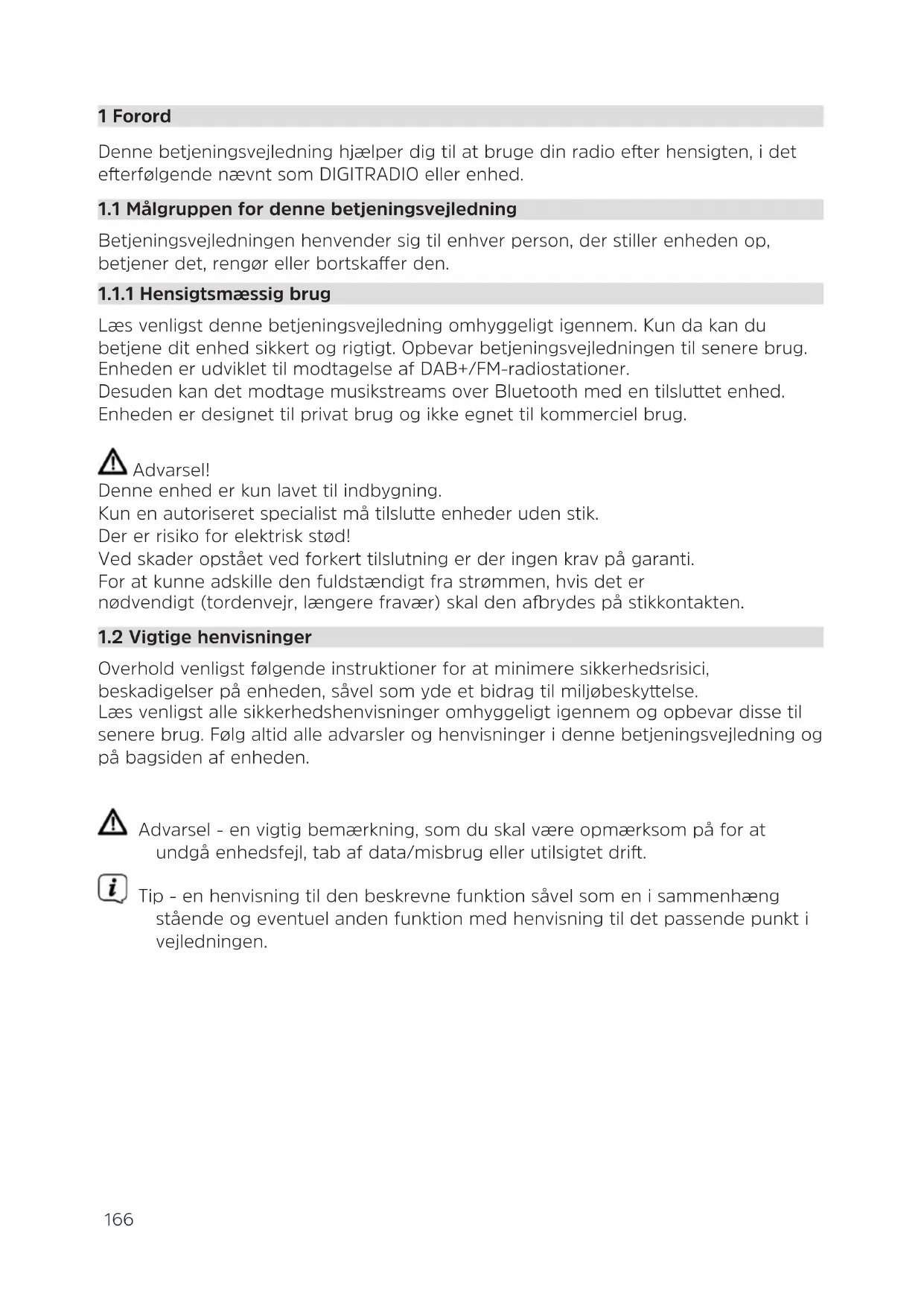

Denne betjeningsvejledning hjælper dig til at bruge din radio efter hensigten, i det efterfølgende nævnt som DIGITRADIO eller enhed.

1.1 Målgruppen for denne betjeningsvejledning

Betjeningsvejledningen henvender sig til enhver person, der stiller enheden op, betjener det, rengør eller bortskaffer den.

1.1.1 Hensigtsmæssig brug

Læs venligst denne betjeningsvejledning omhyggeligt igennem. Kun da kan du betjene dit enhed sikkert og rigtigt. Opbevar betjeningsvejledningen til senere brug.

Enheden er udviklet til modtagelse af DAB+/FM-radiostationer.

Desuden kan det modtage musikstreams over Bluetooth med en tilsluttet enhed.

Enheden er designet til privat brug og ikke egnet til kommerciel brug.

Advarsel!

Denne enhed er kun lavet til indbygning.

Kun en autoriseret specialist må tilslutte enheder uden stik.

Der er risiko for elektrisk stød!

Ved skader opstået ved forkert tilslutning er der ingen krav på garanti.

For at kunne adskille den fuldstændigt fra strømmen, hvis det er nødvendigt (tordenvejr, længere fravær) skal den afbrydes på stikkontakten.

1.2 Vigtige henvisninger

Overhold venligst følgende instruktioner for at minimere sikkerhedsrisici, beskadigelser på enheden, såvel som yde et bidrag til miljøbeskyttelse.

Læs venligst alle sikkerhedshenvisninger omhyggeligt igennem og opbevar disse til senere brug. Følg altid alle advarsler og henvisninger i denne betjeningsvejledning og på bagsiden af enheden.

Advarsel - en vigtig bemærkning, som du skal være opmærksom på for at undgå enhedsfejl, tab af data/misbrug eller utilsigtet drift.

Tip - en henvisning til den beskrevne funktion såvel som en i sammenhæng stående og eventuel anden funktion med henvisning til det passende punkt i vejledningen.

1.2.1 Sikkerhed

For din egen sikkerhed bør du læse sikkerhedsforanstaltningerne omhyggeligt igennem, inden du tager din DIGITRADIO UP1 i drift. Producenten fraskriver sig ethvert ansvar for skader, der måtte opstå som følge af forkert håndtering eller tilsidesættelse af sikkerhedsanvisningerne.

Denne enhed er kun lavet til indbygning. Kun en autoriseret specialist må tilslutte enheder uden stik. Der er risiko for elektrisk stød! Ved skader opstået ved forkert tilslutning er der ingen krav på garanti.

Åbn aldrig enheden!

Det er livsfarligt at røre ved spændingsførende dele!

Et eventuelt nødvendigt indgreb må kun udføres af faglærte personer.

Enheden må kun betjenes i tempereret klima.

Udsæt ikke enheden for dråbe- eller sprøjtevand. Hvis vand er trængt ind i enheden, skal du slukke for den og kontakte service

Udsæt ikke enheden for varmekilder, der varmer enheden mere end ved normal brug.

Ved synlige enhedsfejl, lugt- eller røgudvikling, fejlfunktioner eller beskadigelser på kabinettet, så skal du slukke for enheden og kontakte service.

Enheden må kun sluttes til en netspænding på 100V-240V\~, 50/60Hz.

Prøv aldrig at bruge enheden med en anden spænding.

Hvis enheden udviser skader, må den ikke tages i brug.

Tag ikke enheden i brug i nærheden af badekar, svømmebassiner eller sprøjtende vand.
⚠ Forsøg aldrig selv at reparere en defekt enhed. Kontakt altid en fra vores kundeservice.
Fremmedlegemer, f.eks. nåle, mønter osv. må ikke falde ind i enheden. Berør ikke tilslutningskontakterne med metalliske genstande eller med fingrene. Resultatet kan være kortslutninger.
⚠ Lad aldrig børn bruge denne enhed uden opsyn.
⚠️ Enheden er også i slukket tilstand/standby tilsluttet til strømnettet.
Lyt ikke til musik eller radio med høj lydstyrke. Dette kan resultere i varige høreskader.
Denne enhed er ikke beregnet til at blive brugt af personer (herunder børn) med begrænsede fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller manglende viden, medmindre de for deres egen sikkerhed overvåges af en kompetent person eller har modtaget instruktioner om hvordan enheden bruges.
⚠ Børn skal holdes under opsyn for at sikre, at de ikke leger med enheden.
⚠ Det er forbudt at foretage ændringer på enheden.
⚠️ Beskadigede enheder hhv. beskadigede tilbehørsdele må ikke anvendes.

1.2.2 Bortskaffelse

Enhedens emballage består udelukkende af genanvendelige materialer. Bring dette passende sorteret til det "bimodale system". Når produktet har nået enden af dets levetid, må det ikke smides ud som almindeligt husholdningsaffald, men skal indleveres på et opsamlingssted for genanvendelse af udtjent elektrisk og elektronisk udstyr.

-symbolet på produktet, i brugsvejledningen eller på emballagen henviser dertil. Materialerne kan genbruges i henhold til deres mærkning.

Ved genanvendelse, genbrug eller andre former for genbrug af gammelt udstyr yder du et vigtigt bidrag til beskyttelse af miljøet.

Spørg kommunen om hvor det ansvarlige affaldsanlæg befinder sig. Pas på at de tomme batterier såvel som elektronisk affald ikke kommer i husholdningsaffaldet, men bliver bortskaffet korrekt (tilbagelevering til forhandleren, særligt affald).

i Henvisninger til bortskaffelse:

Bortskaffelse af emballagen:

Dit nye enhed blev beskyttet af emballagen under transporten til dig. Alle indbyggede materialer er miljøvenlige og genanvendelige. Hjælp venligst til og bortskaf emballagen på miljøvenlig vis. Indhent oplysninger hos din forhandler eller via det kommunale affaldshåndterings-anlæg om eksisterende bortskaffelses muligheder.

⚠️ Fare for kvælning! Overlad ikke emballage og dele deraf til børn. Fare for kvælning på grund af film og andre emballerings-materialer.

Bortskaffelse af enheden:

Gamle enheder er ikke værdiløst affald. Ved miljøvenlig bortskaffelse kan værdifulde råstoffer genanvendes. Informer dig hos din by- eller kommuneforvaltning om muligheder for miljøvenlig- og korrekt bortskaffelse af enheden. Inden bortskaffelse af enheden bør batterier fjernes.

Dette enhed er mærket i henhold til direktivet 2012/19/EU under elektro- og elektroniske gamle enheder (WEEE).

Når produktet har nået enden af dets levetid, må det ikke smides ud som almindeligt husholdningsaffald, men skal indleveres på et opsamlingssted for genanvendelse af udtjent elektrisk og elektronisk udstyr. Symbolet på produktet, betjeningsvejledningen eller emballagen henviser dertil. Materialerne kan genbruges i henhold til deres mærkning. Ved genanvendelse, genbrug eller andre former for genbrug af gammelt udstyr yder du et vigtigt bidrag til beskyttelse af miljøet.

1.2.3 Juridiske oplysninger

Hermed erklærer TechniSat, at radiotype DIGITRADIO UP1 opfylder direktiv 2014/53/EU. Den komplette tekst af EU-overensstemmelseserklæringen er tilgængelig under følgende internetadresse:

TechniSat er ikke ansvarlig for produktskader på grund af andre indvirkninger, slid eller forkert håndtering, uautoriseret istandsættelse, ændringer eller uheld.

Forbeholdt ændringer og trykfejl. Fra den 02/18. Duplikering og kopiering kun med udgiverens tilladelse. Den aktuelle version af betjeningsvejledningen får du i PDF-format i downloadområdet på TechniSats hjemmeside under www.technisat.de.

DIGITRADIO UP1 og TechniSat er registrerede varemærker tilhørende:

1.2.4 Service-henvisninger

Dette produkt er kvalitetstestet og leveres med den lovlige garantiperiode på 24 måneder fra købsdatoen. Opbevar venligst fakturaen som købsbevis. Ved garantikrav henvend dig venligst til forhandleren af produktet.

Henvisning!

Vores tekniske hotline er til tjeneste ved spørgsmål eller med oplysninger, hvis der er problemer med denne enhed:

For en eventuel nødvendig indsending af enheden, henvend dig udelukkende til følgende adresse:

Navne på de nævnte firmaer, institutioner eller mærker er varemærker eller indregistrerede varemærker fra de respektive indehavere.

4 Reduktion af valg/menu muligheder

5 Preset tast

6 Enter/valg/bekræft/gemme/slumre-tast

7 Sænke lydstyrke

8 ∅ge udvalg/menubetjening

9 ∅ge lydstyrke

10

Højttaler

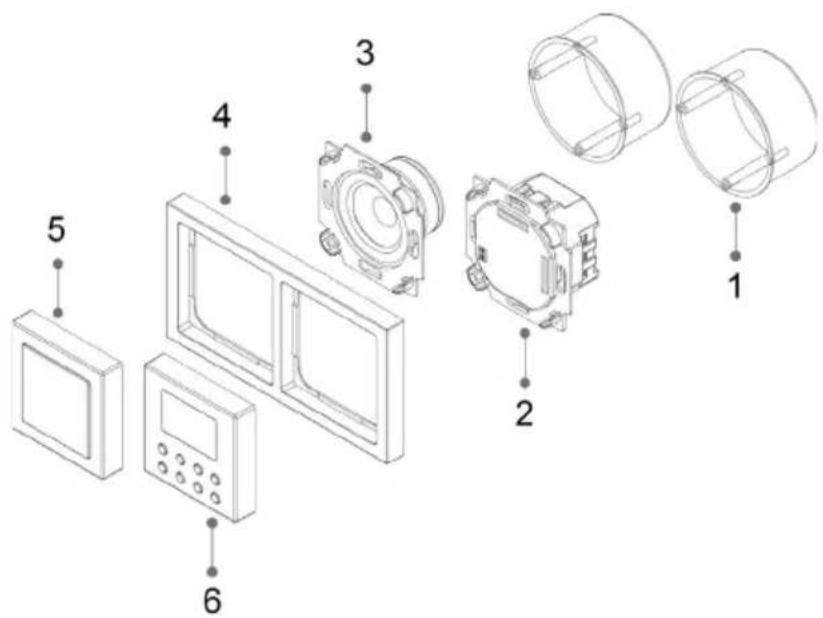

3 Tilslutning og montering af DIGITRADIO UP1

Advarsel!

Denne enhed er kun lavet til indbygning. Arbejde på et 230 V net må kun udføres af autoriserede elektrikere! Livsfare og brandfare ved elektrisk spænding på 230 V. Inden montering/-afmontering skal netspændingen afbrydes! Ved skader ved forkert tilslutning er der ingen krav på garanti eller ansvar.

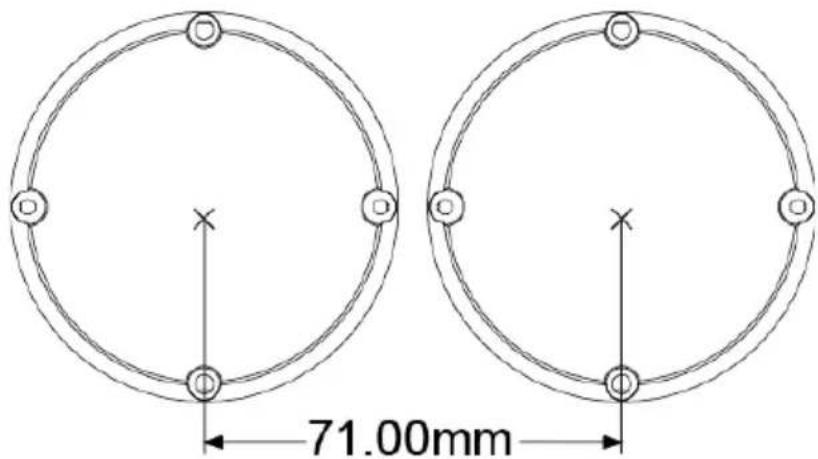

Til radio og højttaler er det nødvendigt med 2x DIN under/skjulte dåser.
Du kan montere radioen og højttaleren horisontalt eller lodret. Under radiomontering skal du passe på justering af stikkontakterne A til display-betjeningsenheden på radioen.

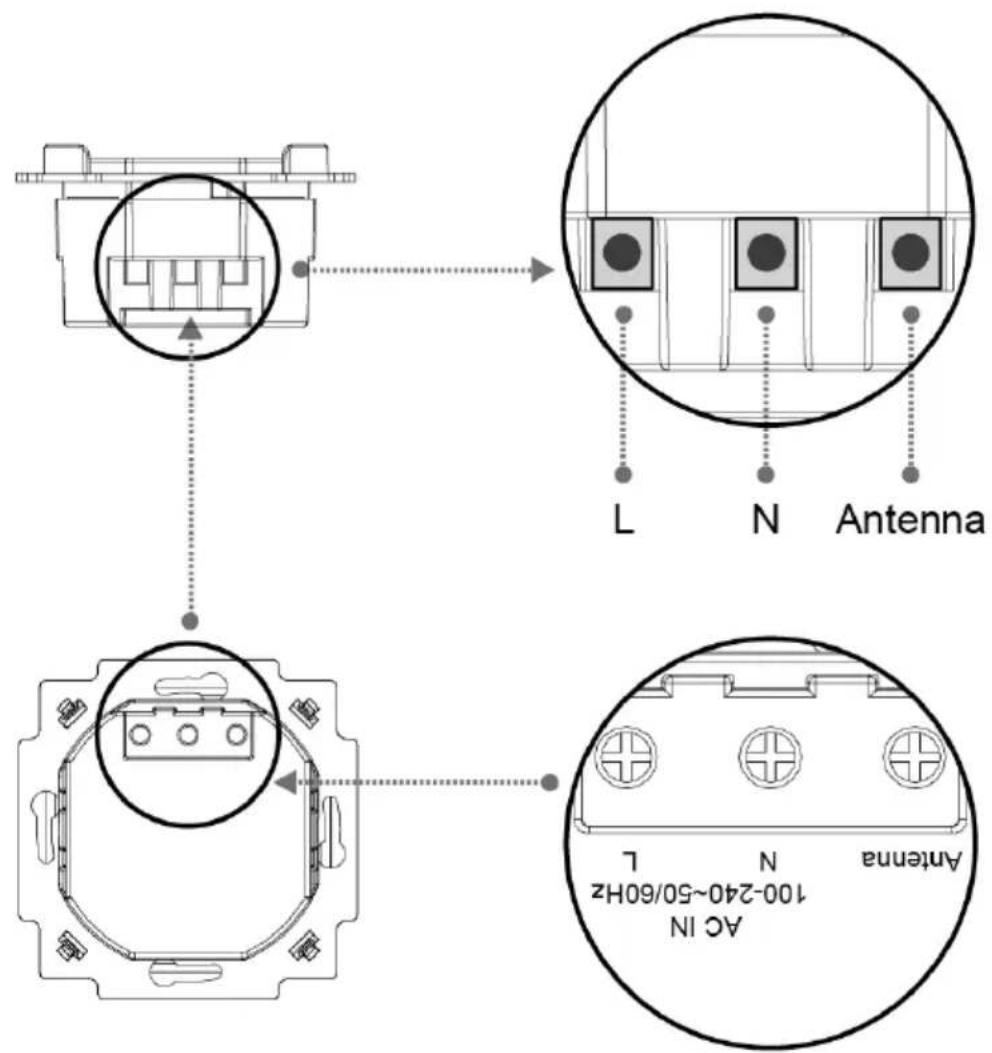

Strømforsyningen sker over de med L og N markerede klemtilslutninger på bagsiden af radioen.
Antennen skal tilsluttes til klemforbindelsen med skriften ANTENNE.

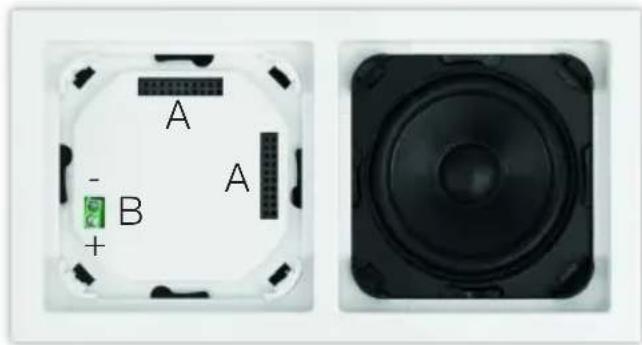

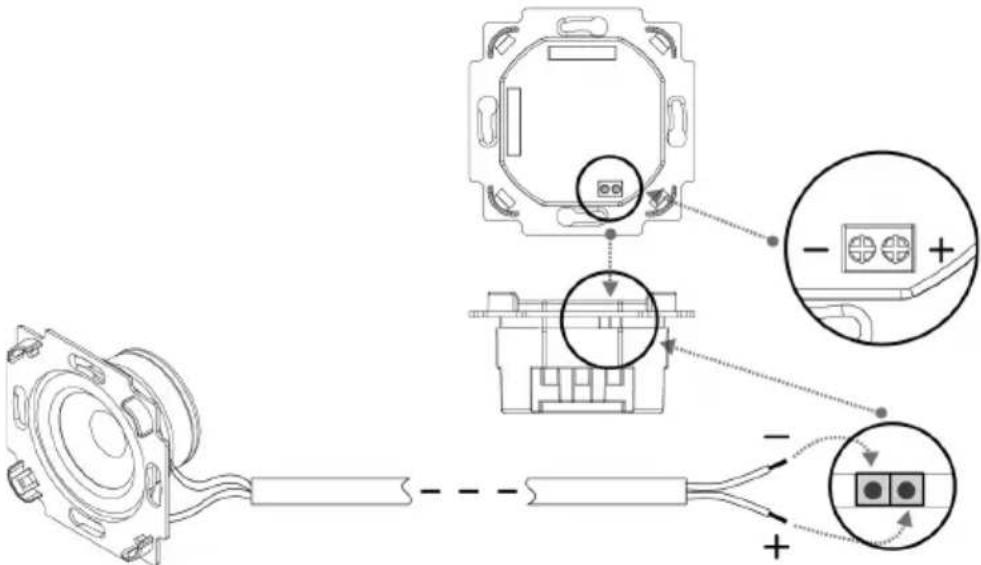

Højttaleren skal forbindes med klemforbindelsen B. Læg mærke til den rigtige polaritet.

Hvis enheden allerede er monteret eller sat sammen skal du trække display-betjeningsenheden af ved hjælp af radioenhedens ramme. Hvis enheden er i leveringstilstand skal du trække påsætningen af radioenheden med hænderne. Træk kun overbygningen af med hænderne! Brug under ingen omstændigheder en skruetrækker eller lignende hård genstand til at skubbe den af. Ved aftagning skal du først overvinde modstanden fra fjederophængsklemmerne ved hjørnerne

Først efter en vellykket montering skal du tilslutte display-betjeningsenheden under hensyntagen til justering af kontakt listen (A). Skub hertil forsigtigt display-betjeningsenheden lige på radioenheden, indtil den falder på plads.

4 Beskrivelse af DIGITRADIO UP1

4.1 Leveringen

Kontroller venligst inden idrifttagelse om leveringen er komplet:

1x DIGITRADIO UP1

1x betjeningsvejledning

1x dobbelt-indbygningsramme

1x antenne

Monteringsmateriale

4.2 Særlige egenskaber med DIGITRADIO UP1

DIGITRADIO UP1 består af en DAB+/FM-modtager med følgende medfølgende funktioner:

• Du kan lagre op til 10 DAB+ og 10 FM-kanaler.
• Radioen modtager på frekvenserne FM 87,5-108 MHz (analog) og DAB+ 174,9-239,2 MHz (digital).
• Enheden har en tid og datovisning.
• Alarmfunktion og sleeptimer
• Musikafspilning over Bluetooth

5 Generelle enheds-funktioner

5.1 Tænd for enheden

Ved at trykke på tast /mode tænder du for DIGITRADIO UP1.

Efter første gangs tænding udfører enheden automatisk en fuldstændig søgning i DAB-mode. Under søgningen viser display oplysningen fremskridtet såvel som antallet af fundne digitalradio-kanaler. Efter endt søgning bliver det første DAB+ program afspillet.

5.2 Sluk for enheden

Ved at holde tasten /mode kan du sætte enheden i standby-mode. På skærmes vises kort henvisningen [standby]. Dato og klokkeslæt vises på displayet. Displayets lysstyrke i standby-mode kan du ændre som beskrevet under punkt 11.2.

5.3 Skift DAB+/FM/Bluetooth-mode

Med tasten ⏻/mode kan der skiftes ved et kort tryk mellem DAB+ (Digital Radio), FM og Bluetooth.

5.4 Indstilling af lydstyrke

Indstil lydstyrken med tasterne vol +/-. Den indstillede lydstyrke bliver vist på displayet ved hjælp af et bjælkediagram.

5.5 Vælg display-visning

Tryk på tasten info/menu flere gange for at løbe igennem de tilgængelige informationer. Du kan vælge at se følgende oplysninger:

I DAB+ -drift (bliver valgte funktioner mærket med "*"):

IFM-drift (er den valgte funktion kendetegnet med et "*"):

Over menuerne når du til alle funktioner og indstillinger i DIGITRADIO UP1. Menunavigation sker med tasterne info/menu ,<<, >> og Enter.

Menuen er opdelt i undermenuer og indeholder alt efter mode type (DAB+ eller FM) forskellige menupunkter hhv. aktiverbare funktioner. For at åbne menuen, hold tasten info/menu trykket. For at skifte i undermenuer skal du først trykke på tasterne << eller >>, for at vise en undermenu og derefter på tasten Enter, for at genkalde undermenuen. En stjerne (*) markerer det nuværende valg.

Luk menu: Tryk tasten info/menu flere gange (alt efter i hvilken undermenu du befinder dig), eller vent til det aktuelle radioprogram vises igen.
i Indstillinger bliver først gem ved at trykke på tast Enter. Hvis tasten info/menu trykkes, bliver indstillingerne ikke taget over og gemt (tasten info/menu overtager her funktionen af en "tilbage"-tast).
i Funktioner og taster der skal trykkes bliver i denne betjeningsvejledning vist i fed skrift. Displayvisninger i [kantede parenteser].
i Nogle tekstvisninger (f.eks. menupunkter og kanal informationer) er eventuelt for lange til at kunne vises på displayet. Disse vises efter kort tid som kontinuerlig tekst.

7 DAB+ (digital radio)-funktion

7.1 Hvad er DAB+

DAB+ er et nyt digitalt format, der gør det muligt for dig at høre krystalklar lyd uden støj. Anderledes end hos oprindelige analog-radiosendere bliver der ved DAB+ fra flere sendere sendt på en og samme frekvens. Dette kalder man Ensemble eller multipleks. Et Ensemble sammensættes af radiostationer såvel som af flere servicekomponenter eller datatjenester, der individuelt sendes fra radiostationerne. Oplysninger f.eks. under www.digitalradio.de eller www.digitalradio.ch.

7.1.1 Datakomprimering

Digital radio gør brug af egenskaberne fra den menneskelige hørelse. Det menneskelige øre opfatter ikke lyde, der ligger under en bestemt minimums-lydstyrke. Data, der befinder sig under det såkaldte trin for hørelse kan altså filtreres fra. Dette kan lade sig gøre, da i en digital datastrøm til enhver informationsenhed også den dertilhørende relative lydstyrke til andre enheder er gemt. I et lydsignal overdøves ydermere de svagere dele af de højere lyde ved en bestemt grænseværdi. Alle lydinformationer i et musikstykke der falder under den såkaldte høretærskel, kan filtres fra det signal der skal overføres. Dette fører til en datareduktion af den datastrøm der skal overføres uden en mærkbar lydforskel for lytteren (HE AAC v2 - metode som supplerende kodningsmetode for DAB+).

7.1.2 Audio stream

Audio-Stream er kontinuerlige datastrømme på Digital Radio, der indeholder MPEG 1 audio layer 2 rammer og repræsenterer dermed akustiske oplysninger. Således kan almindelige radioprogrammer overføres og lyttes til på modtagerens side. Digital Radio giver dig ikke kun radio i udmærket lydkvalitet men yderligere informationer. Disse kan henvise til det løbende program eller være uafhængige deraf (f.eks. nyheder, vejr, trafik, tips).

7.2 DAB+ (digital radio) modtagelse

Tryk kort på tasten ⏻/mode til [digitalradio] vises på skærmen.

i Når DAB+ startes første gang fuldføres en fuldstændig kanalsøgning. Efter endt søgning bliver stationerne vist i alfanumerisk rækkefølge.

7.2.1 Udfør fuldstændig kanalsøgning

Den automatiske søgning [komplet søgning] scanner alle DAB+ Bånd III - kanaler og finder således alle sendere, der sender i modtagerområdet.

i Efter endt søgning bliver stationerne vist i alfanumerisk rækkefølge.

For at gennemføre en komplet søgning skal du åbne menuen og holde tasten info/menu trykket og vælge menupunktet med tasterne <<, >> og Enter menupunkt [komplet søgning].

På displayet dukker [søgning] op.

Under søgningen bliver en fremskridtsbjælke og antallet af fundne sendere vist.

7.2.2 Vælg station

For at vælge DAB+ -kanal skal du åbne kanallisten ved at trykke på tasterne << eller >>. Bekræft kanal valg med Enter. Den valgte sender spilles.

7.2.3 DAB+ -kanaler skal gemmes på en lagerplads

Program-lageret kan gemme op til 10 stationer i DAB+ -området.

Vælg først den ønskede station (se punkt 7.2.2).

For at lægge denne kanal på en lagerplads, skal du holde tasten preset trykket under afspilning. Vælg derefter med tasterne <<, >> et kanallager (1...10). Tryk på tasten Enter for at gemme. På displayet dukker [program gemt.] op

For at gemme yderligere kanaler gentag denne procedure.

7.2.4 Hent DAB+ kanal fra en lagerplads

For at hente en kanal, som du før har gemt i FAV-lager, tryk kort på tasten preset og vælg med tasterne <<, >> et kanallager (1...10). Tryk på tasten Enter, for at spille kanalen.

Hvis der ikke er valgt en kanal på den gemte programplads, dukker [tom] op på displayet.

7.2.5 Overskriv/slet et programplads-lager

Gem bare som beskrevet en ny kanal på en favorit-hukommelsesplads.

Ved genkald af fabriksindstillinger bliver alle hukommelsespladser slettet.

7.2.6 Signalstyrke

Tryk kort flere gange på tasten info/menu, indtil signalstyrken på displayet vises ved hjælp af et bjælkediagram.

Nuværende signalstyrke

Mindste signalstyrke

Stationer, hvis signalstyrke ligger under den nødvendige mindste signalstyrke, sender den ikke tilstrækkeligt signal.

7.2.7 Indstil manuelt

Dette menupunkt er til kontrol af modtagelseskanaler og kan bruges til justering af antennen.

Hold tasten info/menu trykket og vælg med tasterne << eller >> punktet [indstil manuelt] og tryk på tasten Enter.

Vælg med tasterne << eller >> og Enter en kanal (5A til 13F). På displayet vises nu dennes signalstyrke. Hvis en kanal modtager et DAB+ signal, vises ensemble-navnet på stationen.

Stationer, hvis signalstyrke ligger under den nødvendige mindste signalstyrke, sender den ikke tilstrækkeligt signal.

7.2.8 Lydstyrke tilpasning (DRC)

Med menupunkt lydstyrke tilpasning bliver kompressionshastigheden, som kompenserer for dynamiske lydstyrke svingninger og fluktuationer indstilles.

Hold tasten info/menu trykket og vælg med tasterne << eller >> punktet [lydstyrke-tilpasning].

Tryk på tasten Enter.

Vælg med tasterne «eller» kompressionshastigheden:

DRC høj - Høj kompression

DRC lav - Lav kompression

DRC fra - Kompression slukket.

Dette menupunkt tjener til at fjerne gamle kanaler og kanaler der ikke længere kan opfanges fra kanallisten.

Hold tasten info/menu trykket og vælg med tasterne << eller >> punktet [slet inaktive kanaler].

Tryk på tasten Enter.

Forespørgsel [slette OK?], om de inaktive kanaler skal slettes.

Vælg med << eller >> punktet [Ja] og bekræft ved at trykke på tasten Enter.

8 FM-drift

8.1 Tænd for FM-radiodrift

i Efter at have tændt første gang er frekvensen 87,50 MHz indstillet.
Hvis du allerede har indstillet en kanal eller gemt den, spiller radioen den sidst indstillede kanal.
i Ved RDS-stationer vises stationsnavnet.

8.2 FM-modtagelse med RDS oplysninger

RDS er en procedure til overførsel af ekstra informationer over FM-senderen. Radiostationer med RDS sender f.eks. deres stationsnavn eller programtype. Dette vises på displayet. Enheden kan vise RDS-informationer RT (radiotekst), PS (stationsnavn), PTY (programtype).

8.3 Automatisk stationssøgning

Hold tasterne << eller >> trykket længere (2 til 3 sek.) for automatisk at søge den næste kanal med tilstrækkeligt signal.
Alternativt kan du også trykke på tasten Enter.

Hvis der findes en FM-station med tilstrækkeligt stærkt signal, standser søgningen og stationen spilles. Hvis en RDS-sender modtages dukker stationsnavnet og i givet fald radioteksten op.

i Til indstilling af svagere stationer skal du venligst anvende den manuelle stationssøgning.

8.4 Manuel stationssøgning

Tryk flere gange kort på tasten << eller >>, for at indstille den ønskede station, hhv. frekvensen.
i Displayet viser frekvensen i skridt fra 0,05 MHz.

8.5 Søgnings-indstilling

I dette menupunkt kan søgnings-følsomheden indstilles.

Hold tasten info/menu trykket og vælg med tasterne << eller>> punktet [søgnings-indstilling] og tryk på tasten Enter.
Vælg om søgningen kun skal standse ved stærke stationer [kun stærke stationer] eller ved alle stationer (også ved svage stationer) [alle stationer].

i Ved indstillingen alle stationer standser den automatiske søgning ved enhver tilgængelig station. Det kan medføre at svage stationer afspilles med støj.

8.6 Lyd-indstilling

Hold tasten info/menu trykket og vælg med tasterne << eller >> punktet [lyd-indstilling].
Tryk på tasten Enter.
Vælg med << eller >> punktet [stereo mulig] eller [kun mono].
Bekræft ved at trykke på tasten Enter.

Da der ved DIGITRADIO UP1 drejer som en mono-enhed, har denne indstilling kun indflydelse på stations modtagelsesstyrke.

8.7 Lægge en FM-station på en hukommelsesplads

Program-lageret kan gemme op til 10 stationer i FM-området.

Indstil først den ønskede stationsfrekvens.
For at lægge denne kanal på en lagerplads, skal du holde tasten preset trykket under afspilning. Vælg derefter med tasterne <<, >> et kanallager (1...10). Tryk på tasten Enter for at gemme.
For at gemme yderligere kanaler gentag denne procedure.

8.8 Hent FM-station fra en hukommelsesplacering.

For at hente en station igen, som du før har lagt i FAV-hukommelsen, skal du trykke kort på tasten preset og vælge en kanal med tasterne << , >> (1...10). Tryk på tasten Enter, for at spille kanalen.

Hvis du ikke har gemt en station på den valgte programplads, dukker [(tom)] op på displayet.

8.9 Overskriv/slet et programplads-lager

Gem bare som beskrevet en ny station på den respektive hukommelsesplads.

Ved genkald af fabriksindstillinger bliver alle hukommelsespladser slettet.

9 Bluetooth

Tryk kort på tasten /mode til [Bluetooth] vises på displayet.

Hvis Bluetooth-mode startes første gang, skal en Afspilningsenhed, f.eks. en smartphone eller tablet kobles til DIGITRADIO UP1.

Hvis en afspilningsenhed allerede er koblet til og befinder denne sig i modtagelsesområdet bliver den automatisk tilsluttet.

9.1 Tilkoble enheden

Vælg Bluetooth-mode på DIGITRADIO UP1. På displayet dukker [Bluetooth synlig] op.
Åbn Bluetooth-indstillingerne på din smartphone/tablet, som du vil koble til din DIGITRADIO UP1.
Start søgning efter tilgængelige Bluetooth-enheder.
Vælg i listen over fundne Bluetooth-enheder teksten DIGITRADIO UP 1.
Efter vellykket parring viser displayet [Bluetooth sluttet til].

Hvordan man bruger Bluetooth-funktionen på din smartphone/tablet, kan du læse om i betjeningsvejledningen på din smartphone/tablet.

9.2 Bluetooth-afspilning

Når du har lavet en vellykket parring mellem din smartphone/tablet og DIGITRADIO UP1 kan du starte afspilning. Åbn en musikapp og sæt den til at spille på din smartphone/tablet. Hvis lyden fra din smartphone/tablet skal spilles direkte over DIGITRADIO UP1 så skal du først vælge DIGITRADIO UP1 som afspilningsenhed. Hvordan man vælger afspilningsenheder over Bluetooth på smartphone/tablet kan du læse om i betjeningsvejledningen til din smartphone/tablet.

For at sætte afspilning på pause, skal du trykke på tasterne Enter eller sæt på pause over musik-app'en på din smartphone/tablet. Tryk igen på tasten for at fortsætte afspilningen.
For at springe til næste titel, tryk tasten >> eller vælg den næste titel i musik-app'en på din smartphone/tablet.
Hvis du vil høre den samme titel forfra, tryk en gang på tasten<<. For at springe til forrige titel skal du trykke to gange på tasten <<. Alternativt kan du bruge musik-app'en på din smartphone/tablet.
Lydstyrken kan tilpasses med tasterne vol+/- eller med volumenkontrollen på din smartphone/tablet.

Styring af smartphone/tablet over DIGITRADIO UP1 fungerer kun med understøttede enheder.

Alt efter hvilken smartphone/tablet bliver også ringetoner eller systemlyde overført.

10 Yderligere funktioner

10.1 Sleeptimer

Hvis du ønsker, at DIGITRADIO UP1 efter en bestemt tid automatisk går i standby kan du aktivere sleeptimeren.

Hold tasten Info/Menu trykket og vælg med tasterne << eller >> punktet [Sleep] (sove).
Med tasterne << eller >> kan du indstille tidsrummet i skridt fra, 15, 30, 45, 60 og 90 minutter, hvorefter at enheden i hver driftsart skifter til standby.

Tryk efter valgt tid tasten Enter.

I det øverste venstre hjørne på displayet dukker et ur-symbol op med hvilket den aktive sleeptimer signaleres.

i Hvis du henter menuen sleeptimer igen, vises den resterende tid.

10.2 Vækkeur

Hold tasten info/menu trykket og vælg med tasterne << eller >> punktet [Alarm].

10.2.1 Indstille alarmtidspunkt

i Vække funktionen kan du først betjene, når det korrekte klokkeslæt er indstillet. Alt efter konfiguration sker dette automatisk, ellers skal det indstilles manuelt. Klokkeslæt kan enten opdateres manuelt eller over DAB/FM. Flere oplysninger hertil under punkt 11.1.

Vælg en af alarmerne vækkeur 1 eller vækkeur 2 med tasterne << eller >> og bekræft med Enter.

Gå derefter alle punkter igennem i rækkefølge. Bekræft hver indgivelse med tasten Enter:

[Alarm] > indstil klokkeslættet, du vil vækkes på med tasterne << eller>> og tryk Enter.

[Varighed] > Indstil alarmvarigheden med tasterne<< eller >> og tryk på Enter.

Hvis du har valgt en vække lydkilde fra Digitalradio (DAB) eller FM kan du derefter vælge en station fra stationslisten eller det sidst valgte program som blev spillet. Tryk derefter Enter.

[Gentagelse] > Vælg her, på hvilke dage alarmen skal være aktiv. Du har valget mellem dagligt, én gang, weekend (sa. og sø.-), hverdage (ma. - fr.). Tryk derefter tasten Enter.

Hvis du har valgt en gang skal du derefter indgive datoen på hvilken alarmen skal være aktiv.

[Lydstyrke] > Vælg med tasterne << eller >> den lydstyrke du vil vækkes med. Tryk derefter Enter.

Hvis du nu vil aktivere alarmen vælg med tasterne << eller >> On og tryk igen på Enter. Alarmen er nu aktiveret. Dette signaleres ved et symbol i det øverste højre hjørne.

10.2.2 Sluk vækkeur efter alarm

Hold tasten /mode trykket for at slukke for alarmen.

Tryk på tasten Enter, for at aktivere snooze-funktionen. Du kan ved at trykke gentagne gange på Enter vælge længden af pausen mellem 5 eller 10 minutter. Efter udløb af snooze-tiden starter vække lyden igen.

10.2.3 Deaktivere vækkeuret

Hvis du vil deaktivere vækkeuret, skal du stille vækkeuret som beskrevet under punkt 10.2.1 og vælge vækkeuret > efter lydstyrke punktet. Tryk på tasten Enter for at gemme indstillingen. Nu er der slukket for vækkeuret.

10.3 Equalizer

For at tilpasse lyden til dine behov er der mulighed for at regulere diskant og bas adskilt fra hinanden.

Hold tasten info/menu trykket og vælg med tasterne << eller >> punktet [equalizer].

Vælg med tasterne << eller >> enten [diskant] eller [bas] og tryk på Enter.

Du kan indstille værdier i området mellem -5 og +5 med tasterne << eller >> . Tryk på tasten Enter for at gemme.

11 Systemindstillinger

Alle under dette punkt forklarede indstillinger gælder såvel i DAB+/FM men også i Bluetooth.

11.1 Klokkeslæt- og datoindstillinger

11.1.1 Indstil tid/dato manuelt

Alt efter indstilling af tidsopdatering (punkt 11.1.2), skal klokkeslæt og dato indstilles manuelt.

Hold tasten info/menu trykket og vælg med tasterne << eller >> punktet [klokkeslæt].

Tryk på tasten Enter.

Vælg med tasterne << eller >> punktet [tid/datoindstilling] og tryk på Enter.

De første tal (timer) på klokkeslættet blinker og kan ændres med tasterne «>.

Tasten >> forhøjer værdien, tasten << sænker værdien.

Tryk for at overtage indstillingen tasten Enter.
Derefter blinker de næste tal (minutter) på klokkeslættet og kan ligeledes ændres som før beskrevet.
Tryk efter hver indstilling tasten Enter, for at springe til næste indstilling.
Gå frem som beskrevet før ved datoindstilling.
Efter at alle indstillinger er foretaget og tasten Enter blev trykket sidste gang, dukker [klokkeslæt gemt] op på displayet.

11.1.2 Tidsopdatering

I denne undermenu kan du lægge fast, om tidsopdatering automatisk skal ske over DAB+ eller FM eller om du vil indgive den manuelt (punkt 11.1.1).

Hold tasten info/menu trykket og vælg med tasterne << eller >> punktet [klokkeslæt].
Tryk på tasten Enter.
Vælg med tasterne << eller >> punktet [opdateringsindstillinger] og tryk Enter.
Vælg med tasterne << eller >> og Enter følgende muligheder:

opdatering af alle [fra digitalradio]

(opdatering kun over DAB+) [fra FM] (opdatering kun over FM)

[ingen opdatering] (klokkeslæt/dato skal indgives manuelt, se punkt 11.1.1).

11.1.3 Indstil tidsformat

I undermenuen indstil format kan du aktivere 12 eller 24 timers format.

Hold tasten info/menu trykket og vælg med tasterne << eller >> punktet [klokkeslæt].
Tryk på tasten Enter.
Vælg med tasterne << eller >> punktet [indstil format] og tryk Enter.
Vælg med tasterne << eller >> en af følgende muligheder:

[24 timer]

[12 timer]

Tryk på tasten Enter for at gemme.

11.1.4 Indstil datoformat

I undermenuen datoformat kan du fastlægge format til visning af dato.

Hold tasten info/menu trykket og vælg med tasterne << eller >> punktet [klokkeslæt].
Tryk på tasten Enter.
Vælg med tasterne << eller >> punktet [indstil datoformat] og tryk Enter.
Vælg med tasterne << eller >> en af følgende muligheder:
[DD-MM-ÅÅÅÅ] (dag, måned, år)
[MM-DD-ÅÅÅÅ] (måned, dag, år)
Tryk for at overtage tasten Enter.

11.2 Display-lysstyrke

Du kan indstille display-lysstyrken såvel for drift som også for standby.

Hold tasten info/menu trykket og vælg med tasterne << eller >> punktet [belysning].
Tryk på tasten Enter.
Vælg med tasterne << eller >> og derefter ved at trykke på tasten Enter, en af følgende funktioner:

[Drift] regulerer lysstyrken i normal tændt tilstand. Du kan her vælge mellem lysstyrke-niveau [høj], [mellem] og [lav]. Vælg med tasterne << eller >> et lysstyrke-niveau og tryk for at gemme det tasten Enter.

[Standby] regulerer lysstyrken i standby-mode. Her kan du vælge mellem lysstyrke-niveauerne [høj], [mellem], [lav] og [Off]. Vælg med tasterne << eller >> et lysstyrke-niveau og tryk for at gemme det tasten Enter.

Hvis optionen [Off] vælges, slukkes display-belysningen i standby efter ca. 10 sekunder fuldstændigt.

11.3 Sprog

Hold tasten info/menu trykket og vælg med tasterne << eller >> punktet [sprog].
Tryk på tasten Enter.
Vælg med tasterne << eller >> et af de tilgængelige sprog og bekræft valget ved at trykke på tasten Enter.

11.4 Fabriksindstilling

Hvis du skifter placering af enheden, f.eks. ved flytning kan de gemte stationer muligvis ikke længere modtages. Med nulstilling til fabriksindstillinger kan du i dette tilfælde slette alle gemte stationer, for derefter at starte en ny stationssøgning.

Hold tasten info/menu trykket og vælg med tasterne << eller >> punktet [fabriksindstilling]. Tryk på tasten Enter.
Vælg med tasterne << eller >> for at udføre fabriksindstilling [Ja] og tryk på tasten Enter.

Alle før gemte stationer og indstillinger bliver slettet. Enheden er nu i leveringstilstand.

På displayet dukker [nystart...] op og enheden starter. Derefter udfører enheden automatisk en komplet søgning i DAB-mode. Under søgningen viser display oplysningen fremskridtet såvel som antallet af fundne digitalradiokanaler. Efter endt søgning bliver det første DAB+ program afspillet.

11.5 SW-version

Under SW-version kan du se den installerede SW-version.

Hold tasten info/menu trykket og vælg med tasterne << eller >> punktet [SW-version].

Tryk på tasten Enter. Den installerede SW-version vises.

12 Rengøring

For at undgå risiko for elektrisk stød må du ikke rengøre enheden med en våd klud eller gøre den ren under rindende vand.

Du må ikke anvende skuresvampe, skurepulver og opløsningsmidler som alkohol eller benzin.

Ingen af følgende substanser må anvendes: saltvand, insekticider, klor- eller syreholdige opløsningsmidler (salmiak).

Rens kabinettet med en blød, tør klud. Brug ikke alkohol, fortynder osv, de kan beskadige enhedens overflade.

Rengør kun displayet med en blød bomuldsklud. Anvend i givet fald en bomuldsklud med lidt ikke-alkalisk, fortyndet sæbevand på vand- eller alkoholbasis.

Gnid blødt over overfladen med bomuldskluden.

13 Fejlsøgning

Symptom Mulig årsag/afhjælpning
Enheden kan ikke tændes. Sørg for at enheden er tilsluttet korrekt.
Man kan ikke høre en lyd. Skru op for lydstyrken. SkruFor afspilningsenhed gælder hhv.højere op. I givet fald. er den forkerte kilde valgt.
Modtagelse over DAB/FM er dårlig. Kontroller antennens position og skift hvis det er muligt.
Enheden kan ikke sluttes til/parres over Bluetooth.	Kontroller at den maksimale rækkevidde for Bluetooth-forbindelsen ikke overskrider 10 meter.
Sætter ud ved forbindelse til Bluetooth. Gør rækkevidden mellem de to enheder mindre. Den optimale rækkevidde ligger mellem 0 og 5 meter.

14 Tekniske data

Strømforsyning AC 100-240V, 50\~60Hz

Strømforbrug i drift: maks. 5W

Strømforbrug i standby: < 1W

Modtagelsesfrekvenser: DAB/DAB+ 174.928-239.200 MHz

FM: 87.5-108 MHz

Musikkapacitet

2W RMS

Omgivelsesbetingelser:

Relativ luftfugtighed: 5% \~ 90%

Temperatur: 0 - 40°C

Mål: 152mm x 81mm x 48mm

15 Installation

Digitradio UP1 består af følgende komponenter:

1 Underbygnings holder (medfølger ikke)
2 Radioenhed
3 Højttaler
4 Ramme
5 Højttalerafskærmning
6 Radio styreenhed

DIGITRADIO UP1 kan monteres såvel horisontalt som vertikalt.

Pas på at underbygnings holderne har den rigtige afstand efter efterfølgende illustration:

71.00mm

Tilslutning af højttaler Ledning:

Slut det blå kabel (+) fra højttaleren til den med (+) mærkede højttalerstik på radioenheden og skru den fast med en passende kryds-skruetrækker.

Slut det brune kabel (-) på højttaleren til den med (-) mærkede højttalerstik på radioenheden og skru den fast med en passende kryds-skruetrækker.

Tilslut fasen (AC 100-240V, 50/60Hz) til radioenhedens (L) terminal og stram med en skruetrækker.

Tilslut den neutrale ledning til den (N) markerede klemme på radioenheden og stram denne med en skruetrækker.

Antenne bliver tilsluttet til den (antenne) markerede klemme på radioenheden.

I stedet for den medleverede antenne kan også jordkablet (hvis tilstede) bruges som antenne.
Bemærk at kun udlært fagpersonale må foretage strømtilslutning på husinstallationer. TechniSat overtager intet ansvar ved skader eller kvæstelser på grund af forkert installation.
Før du slutter radioenheden til strømnettet, hhv. husinstallationen, skal du sørge for at strømmen er slået fra og sikret mod at tænde.
For at kunne slukke fuldstændigt for radioen hvis det er nødvendigt hhv. frakoble den fra strømnettet bør den betjenes over en anden kontakt. Fasen skal altså kunne slås fra.

L N Antenna AC IN 100-240~50/60Hz Antenna N L

Derefter bliver begge enheder (højttaler og radioenhed) sat i de forhåndenværende underbygnings beslag og skruet fast. Afhængigt om enhederne indbygges horisontalt eller vertikalt skal du være opmærksom på radioenhedens kontaktliste til display enheden.

Efter vellykket installation af radioenheden og højttaleren, bliver rammen ved hjælp af højttalerafskærmningen fastgjort (illustration 1 - 2). Sæt dertil højttalerafskærmningen forsigtigt på med let tryk på højttaleren indtil den falder på plads.

Derefter bliver display enheden, under hensyntagen til kontaktlisten forsigtigt trykket på radioenheden, indtil den falder på plads (illustration 3).
