MANUALE UTENTE DigitRadio UP 1 TECHNISAT

Istruzioni per l'uso

DIGITRADIO UP 1

Radio da incasso DAB+/FM con Bluetooth

TechniSat 09:30 SWR3 Titel:Issues On/Mode << Enter >> Info/Menu Reset Vol- Vol+

Indice

1 Introduzione....70

1.1 A chi si rivolgono le presenti istruzioni per l'uso....70

1.1.1 Uso conforme alle disposizioni....70

1.2 Note importanti 70

1.2.1 Sicurezza....71

1.2.2 Smaltimento....72

1.2.3 Avvertenze legali 74

1.2.4 Note per l'assistenza....74

2 Illustrazione e tasti 75

3 Collegamento e montaggio della DIGITRADIO UP1....76

4 Descrizione della DIGITRADIO UP1....77

4.1 Entità della fornitura....77

4.2 Le funzionalità speciali di DIGITRADIO UP1....77

5 Funzioni generali dell'apparecchio....77

5.1 Accendere l'apparecchio 77

5.2 Spegnere l'apparecchio....77

5.3 Cambio modalità DAB+/FM/Bluetooth....77

5.4 Impostazione del volume....77

5.5 Aprire le visualizzazioni del display....78

6 Uso del menu 78

7 La funzione DAB+ (Digital Radio)....79

7.1 Cos'è DAB+....79

7.1.1 Compressione dei dati....79

7.2.1 Procedura di ricerca completa 79

7.2.2 Selezionare emittente....80

7.2.3 Salvataggio dell'emittente DAB+ su uno slot di memoria....80

7.2.4 Apertura dell'emittente DAB+ da uno slot di memoria....80

7.2.5 Sovrascrittura/Cancellazione di uno slot di memoria 80

7.2.6 Intensità del segnale 81

7.2.7 Impostazione manuale 81

7.2.8 Adattamento del volume (DRC) 81

7.2.9 Cancellazione emittenti non attive....81

8 Modalità FM 82

8.1 Attivare la modalità radio FM 82

8.2 Ricezione FM con informazioni RDS....82

8.3 Ricerca automatica emittenti....82

8.4 Ricerca manuale emittenti....82

8.5 Impostazione di ricerca automatica....82

8.6 Impostazione audio....83

8.7 Salvare l'emittente FM su uno slot di memoria....83
8.8 Apertura dell'emittente FM da uno slot di memoria....83
8.9 Sovrascrittura/Cancellazione di uno slot di memoria 83

9 Bluetooth....83

9.1 Collegare l'apparecchio 84

9.2 Riproduzione Bluetooth....84

10 Funzioni avanzate....85

10.1 Sleep timer....85

10.2 Sveglia 85

10.2.1 Impostare la sveglia....85

10.2.2 Spegnere la sveglia dopo l'allarme....86

10.2.3 Disattivare la sveglia....86

10.3 Equalizzatore....86

11 Impostazioni di sistema 87

11.1 Impostazione di data e ora....87

11.1.1 Impostare manualmente data/ora 87

11.1.2 Aggiornare l'ora 87

11.1.3 Impostazione del formato dell'ora 88

11.1.4 Impostare il formato della data 88

11.2 Luminosità del display....88

11.3 Lingua....89

11.4 Impostazione di fabbrica 89

11.5 Versione SW 89

12 Pulizia....90

13 Ricerca guasti....90

14 Dati tecnici 91

15 Installazione....91

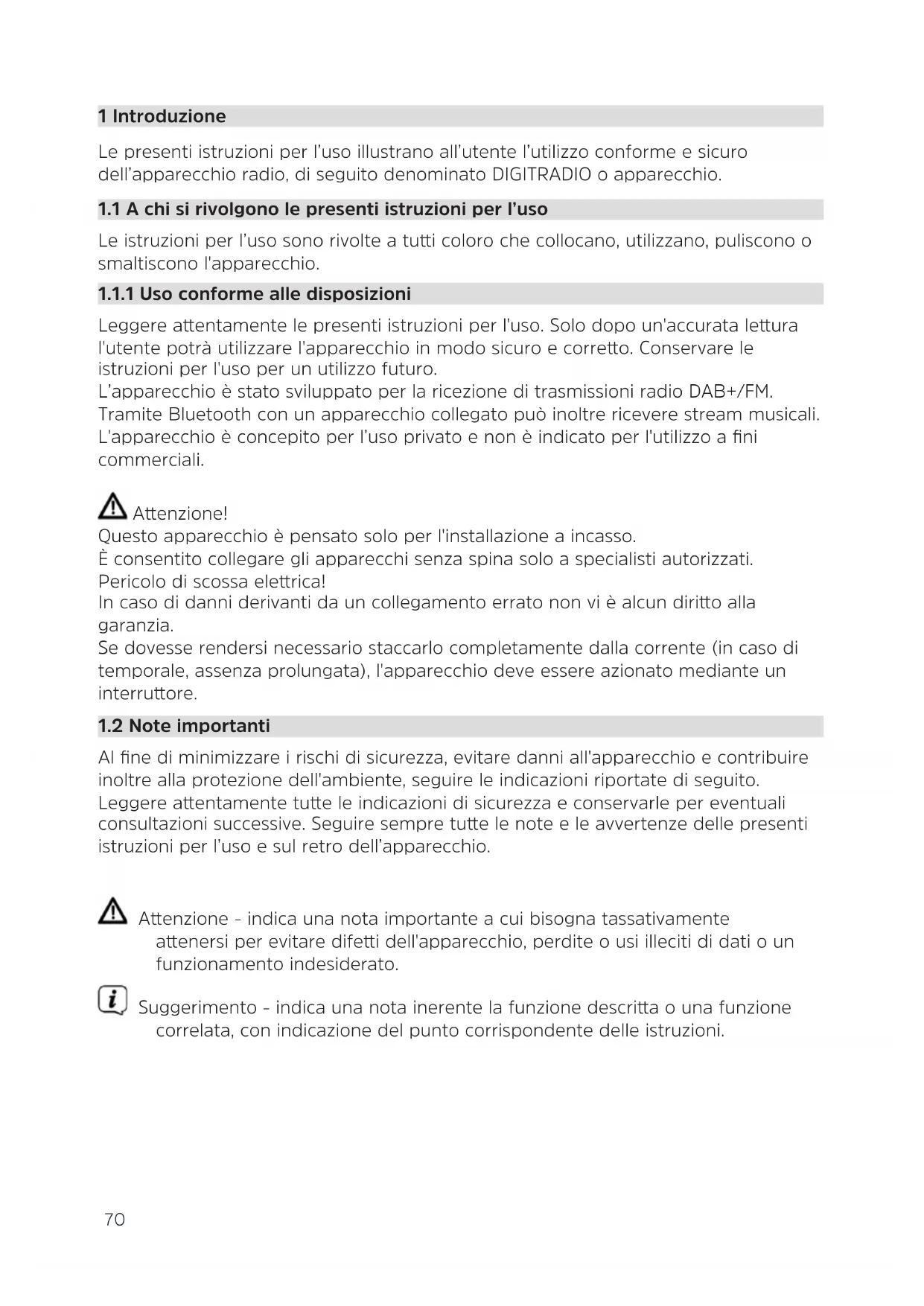

1 Introduzione

Le presenti istruzioni per l'uso illustrano all'utente l'utilizzo conforme e sicuro dell'apparecchio radio, di seguito denominato DIGITRADIO o apparecchio.

1.1 A chi si rivolgono le presenti istruzioni per l'uso

Le istruzioni per l'uso sono rivolte a tutti coloro che collocano, utilizzano, puliscono o smaltiscono l'apparecchio.

1.1.1 Uso conforme alle disposizioni

Leggere attentamente le presenti istruzioni per l'uso. Solo dopo un'accurata lettura l'utente potrà utilizzare l'apparecchio in modo sicuro e corretto. Conservare le istruzioni per l'uso per un utilizzo futuro.

L'apparecchio è stato sviluppato per la ricezione di trasmissioni radio DAB+/FM.

Tramite Bluetooth con un apparecchio collegato può inoltre ricevere stream musicali.

L'apparecchio è concepito per l'uso privato e non è indicato per l'utilizzo a fini commerciali.

Attenzione!

Questo apparecchio è pensato solo per l'installazione a incasso.

È consentito collegare gli apparecchi senza spina solo a specialisti autorizzati.

Pericolo di scossa elettrica!

In caso di danni derivanti da un collegamento errato non vi è alcun diritto alla garanzia.

Se dovesse rendersi necessario staccarlo completamente dalla corrente (in caso di temporale, assenza prolungata), l'apparecchio deve essere azionato mediante un interruttore.

1.2 Note importanti

Al fine di minimizzare i rischi di sicurezza, evitare danni all'apparecchio e contribuire inoltre alla protezione dell'ambiente, seguire le indicazioni riportate di seguito.

Leggere attentamente tutte le indicazioni di sicurezza e conservarle per eventuali consultazioni successive. Seguire sempre tutte le note e le avvertenze delle presenti istruzioni per l'uso e sul retro dell'apparecchio.

Attenzione - indica una nota importante a cui bisogna tassativamente attenersi per evitare difetti dell'apparecchio, perdite o usi illeciti di dati o un funzionamento indesiderato.

Suggerimento - indica una nota inerente la funzione descritta o una funzione correlata, con indicazione del punto corrispondente delle istruzioni.

1.2.1 Sicurezza

Per la propria sicurezza, leggere attentamente le norme di sicurezza prima di mettere in funzione DIGITRADIO UP1. Il produttore declina ogni responsabilità per danni derivanti da un uso non conforme e dalla mancata osservanza delle misure di sicurezza.

Questo apparecchio è pensato solo per l'installazione a incasso. È consentito collegare gli apparecchi senza spina solo a specialisti autorizzati. Pericolo di scossa elettrica! In caso di danni derivanti da un collegamento errato non vi è alcun diritto alla garanzia.

Non aprire mai l'apparecchio! Il contatto con parti sotto tensione può causare lesioni mortali!

Un intervento resosi eventualmente necessario potrà essere effettuato solo da personale qualificato.

L'apparecchio può essere azionato solo in un clima temperato.

Non esporre l'apparecchio a gocce o spruzzi d'acqua. Se l'acqua penetra nell'apparecchio, spegnerlo e avvertire il servizio di assistenza

Non esporre l'apparecchio a fonti di calore che possono riscaldare l'apparecchio oltre il normale utilizzo.

In caso di evidenti difetti all'apparecchio, produzione di odori o fumo, malfunzionamenti gravi, danneggiamenti all'alloggiamento, spegnere l'apparecchio e contattare il servizio di assistenza.

È consentito collegare l'apparecchio solo a una tensione di rete di 100 V - 240 V\~, 50/60 Hz.

Non provare mai ad azionare l'apparecchio con una tensione diversa.

Se l'apparecchio presenta danni, non è consentito metterlo in funzione.

Non mettere in funzione l'apparecchio in prossimità di vasche, piscine o spruzzi d'acqua.
Non provare mai a riparare da soli un apparecchio difettoso. Rivolgersi sempre a uno dei nostri centri di assistenza clienti.
Corpi estranei, come ad es. spilli, monete, ecc., non devono cadere all'interno dell'apparecchio. Non toccare i contatti di collegamento con oggetti metallici o con le dita. Ne possono derivare dei cortocircuiti.
Non permettere mai ai bambini di utilizzare questo apparecchio in assenza di supervisione.
⚠️ L'apparecchio resta collegato alla rete elettrica anche in stato spento/standby.
Non ascoltare la musica o la radio a volume elevato, può causare danni permanenti all'udito.
Questo apparecchio non è progettato per essere utilizzato da persone (ivi compresi i bambini) con capacità fisiche, sensoriali o intellettuali limitate o carenti di esperienza e/o di conoscenze, a meno che non siano sorvegliate da una persona responsabile della loro sicurezza o abbiano ricevuto da quest'ultima indicazioni sul corretto utilizzo dell'apparecchio.
⚠️ I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
⚠️ È vietato apportare modifiche all'apparecchio.
⚠️ Gli apparecchi danneggiati e i componenti accessori danneggiati non si possono più utilizzare.

1.2.2 Smaltimento

L'imballaggio dell'apparecchio è composto esclusivamente da materiali riciclabili. Si prega di consegnarli al sistema di raccolta differenziata "Sistema duale" separandoli correttamente. Al termine del ciclo di vita questo prodotto non può essere smaltito con i normali rifiuti domestici, deve invece essere depositato in un centro di raccolta per il riciclaggio di apparecchi elettrici ed elettronici.

Viene segnalato con il simbolo presente sul prodotto, nelle istruzioni per l'uso e sull'imballaggio.

I materiali sono riciclabili conformemente alla marcatura.

Con il riciclo, il riutilizzo dei materiali o con altre forme di riutilizzo dei vecchi apparecchi l'utente dà un importante contributo alla protezione dell'ambiente.

Si prega di informarsi sul centro di smaltimento competente presso l'amministrazione comunale. Evitare che le batterie e le pile scariche e i rottami elettronici vengano gettati tra i rifiuti domestici, provvedere invece a smaltirli correttamente (ritiro a cura di un'azienda specializzata, rifiuti speciali).

Note per lo smaltimento:

Smaltimento dell'imballaggio:

Nel trasporto verso l'utente, il nuovo apparecchio è stato protetto con l'imballaggio. Tutti i materiali impiegati sono rispettosi dell'ambiente e riciclabili. Chiediamo cortesemente all'utente di collaborare e di smaltire l'imballaggio nel rispetto dell'ambiente. Informarsi sulle modalità di smaltimento attualmente utilizzate presso il rivenditore o gli enti comunali di smaltimento.

Pericolo di soffocamento! Non lasciare ai bambini l'imballaggio e i suoi componenti. Pericolo di soffocamento dovuto a pellicole e altri materiali di imballaggio.

Smaltimento dell'apparecchio:

i vecchi apparecchi non sono rifiuti privi di valore. Uno smaltimento rispettoso dell'ambiente consente di riutilizzate materie prime preziose. Informarsi presso la propria amministrazione comunale sulle possibilità di smaltimento ecologico e conforme dell'apparecchio. Prima di procedere allo smaltimento vanno rimosse dall'apparecchio le batterie e le pile.

Il presente apparecchio è contrassegnato in conformità alla direttiva 2012/19/

UE sulle apparecchiature elettriche ed elettroniche (RAEE).

Al termine del ciclo di vita questo prodotto non può essere smaltito con i normali rifiuti domestici, deve invece essere depositato in un centro di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Il simbolo sul prodotto, sulle istruzioni per l'uso o sulla confezione ne indica le modalità di smaltimento. I materiali sono riciclabili conformemente alla marcatura. Con il riciclo, il riutilizzo dei materiali o con altre forme di riutilizzo dei vecchi apparecchi l'utente dà un importante contributo alla protezione dell'ambiente.

1.2.3 Avvertenze legali

Con la presente TechniSat dichiara che il modello di impianto radio DIGITRADIO UP1 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

TechniSat non è responsabile dei danni del prodotto causati da azioni esterne, usura o utilizzo inappropriato, riparazioni non autorizzate, modifiche o incidenti.

Con riserva di modifiche ed errori di stampa. Ultimo aggiornamento 02/18. La copia e la riproduzione sono consentite solo con il permesso dell'editore. La versione aggiornata delle istruzioni è disponibile in formato PDF nell'area di download del sito Internet TechniSat www.technisat.de.

DIGITRADIO UP1 e TechniSat sono marchi registrati di:

1.2.4 Note per l'assistenza

Questo prodotto è di qualità controllata e ha un periodo di garanzia di 24 mesi a decorrere dalla data di acquisto. Conservare lo scontrino come prova di acquisto. Per avvalersi dei diritti di garanzia rivolgersi al rivenditore del prodotto.

Avviso!

Per domande e informazioni o in caso di problemi con l'apparecchio è disponibile la nostra linea tecnica diretta:

Lun. - Ven. ore 8.00 - 20.00 al tel.:

03925/9220 1800.

Per un'eventuale spedizione dell'apparecchio utilizzare esclusivamente il seguente indirizzo:

I nomi delle aziende, delle istituzioni o dei marchi menzionati sono marchi di fabbrica o marchi registrati appartenenti ai rispettivi proprietari.

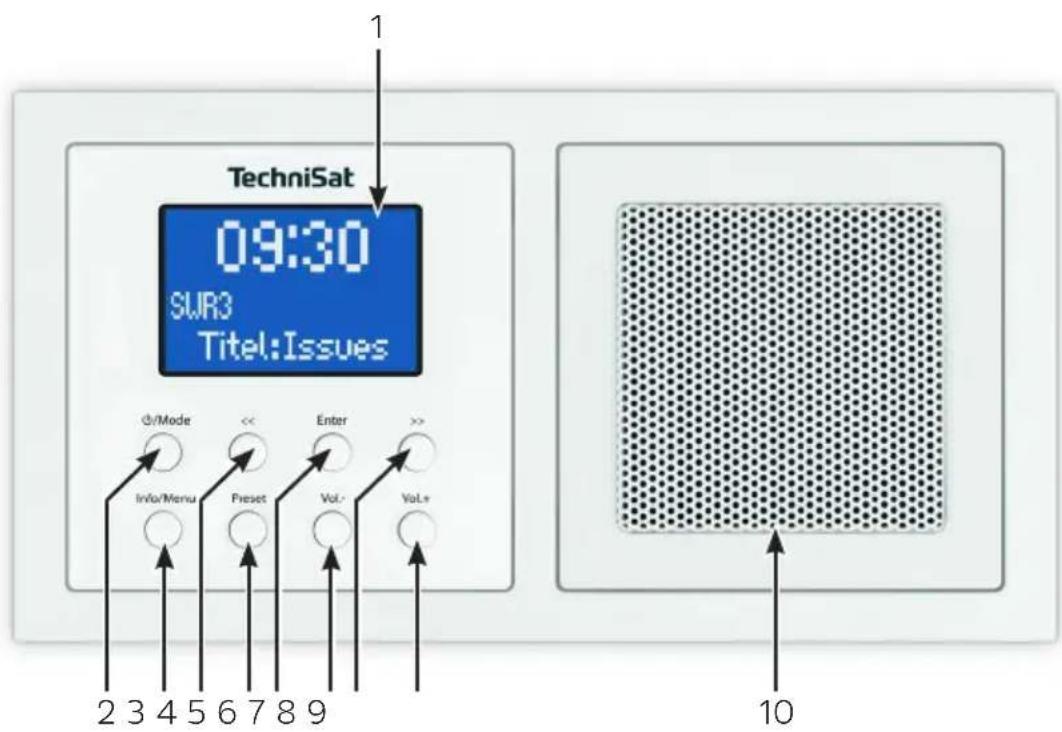

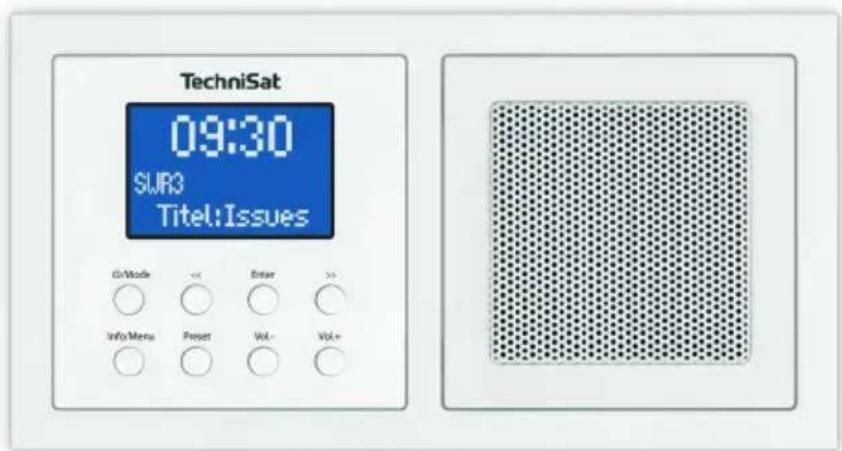

2 Illustrazione e tasti

TechniSat 09:30 SWR3 Titel:Issues Q/Mode << Enter >> Info/Menu Preset Vol- Vol+ 2 3 4 5 6 7 8 9 10

1 Display
2 Commutazione di modalità/On/Standby
3 Tasto Info/Apertura del menu
4 Riduzione della selezione/Comandi menu
5 Tasto Preset
6 Tasto Invio/Confermare selezione/Memorizzare/Snooze
7 Ridurre il volume
8 Ampliare la selezione/Comandi menu
9 Aumentare il volume

10

Altoparlanti

3 Collegamento e montaggio della DIGITRADIO UP1

Attenzione!

Questo apparecchio è pensato solo per l'installazione a incasso. I lavori alla rete 230 V possono essere eseguiti solo da personale elettricista specializzato. Pericolo di morte e di incendio a causa di tensione elettrica di 230 V. Prima del montaggio / dello smontaggio, disinserire la tensione di rete! In caso di danni derivanti da un collegamento errato non vi è alcun diritto alla garanzia.

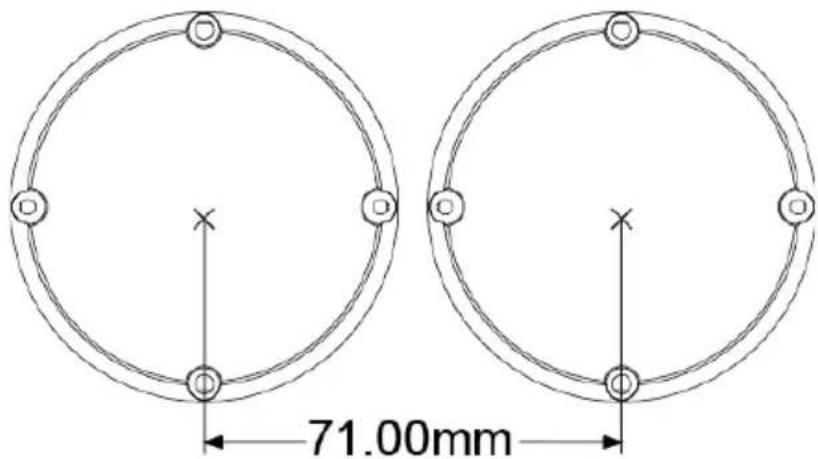

Per la radio e gli altoparlanti sono necessarie 2 prese DIN da incasso/esterne.
È possibile montare la radio e gli altoparlanti in posizione orizzontale o verticale. Nell'operazione di montaggio della radio prestare particolare attenzione all'allineamento dei contatti di presa A per l'unità di comando di display della radio.

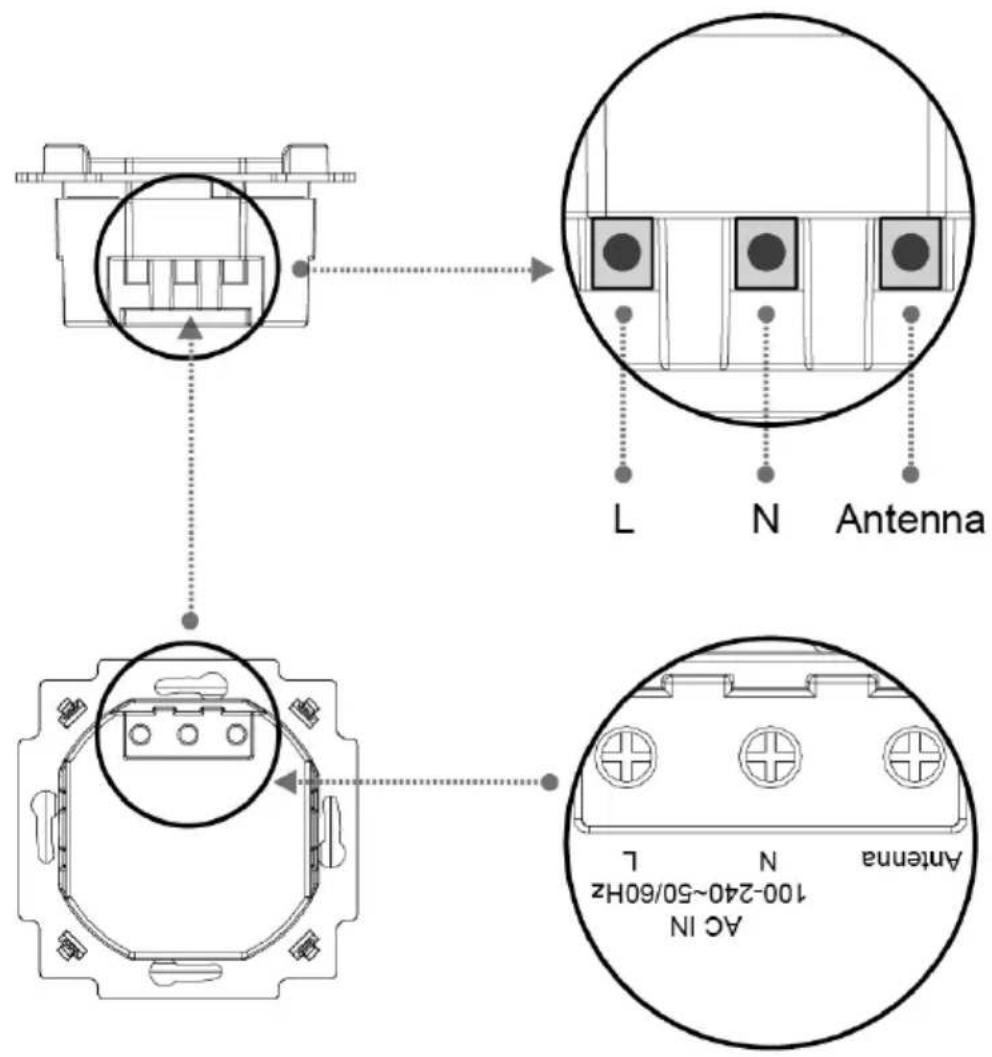

L'alimentazione di corrente avviene mediante i collegamenti a morsetto indicati con L e N sulla parte posteriore dell'unità radio.

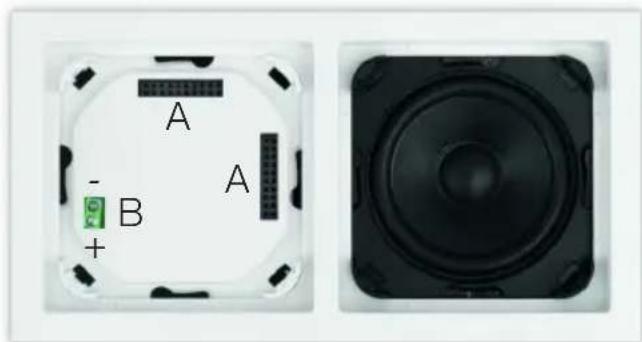

L'antenna viene collegata al collegamento a morsetto con la dicitura ANTENNA.

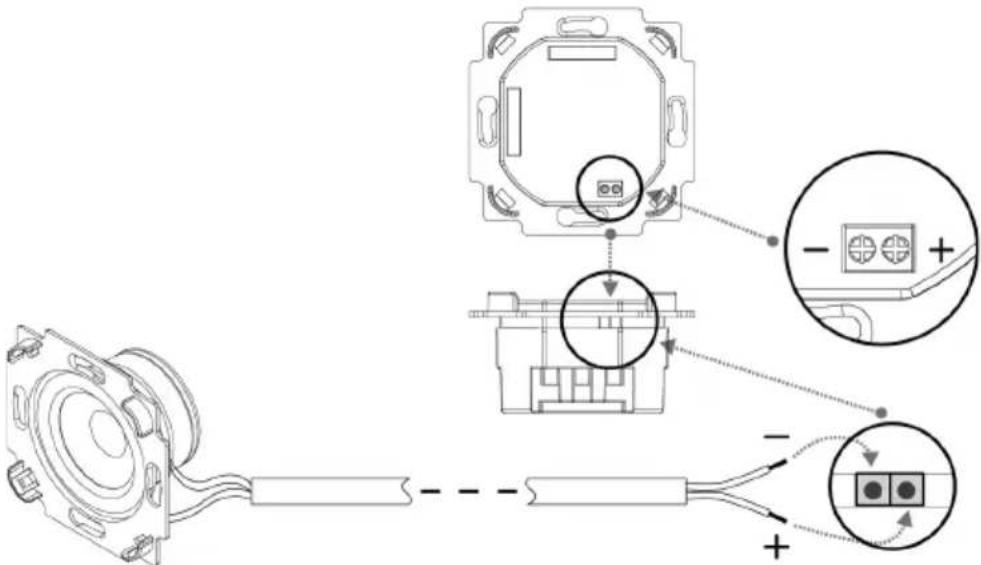

Collegare gli altoparlanti al collegamento B. Rispettare la polarità corretta.

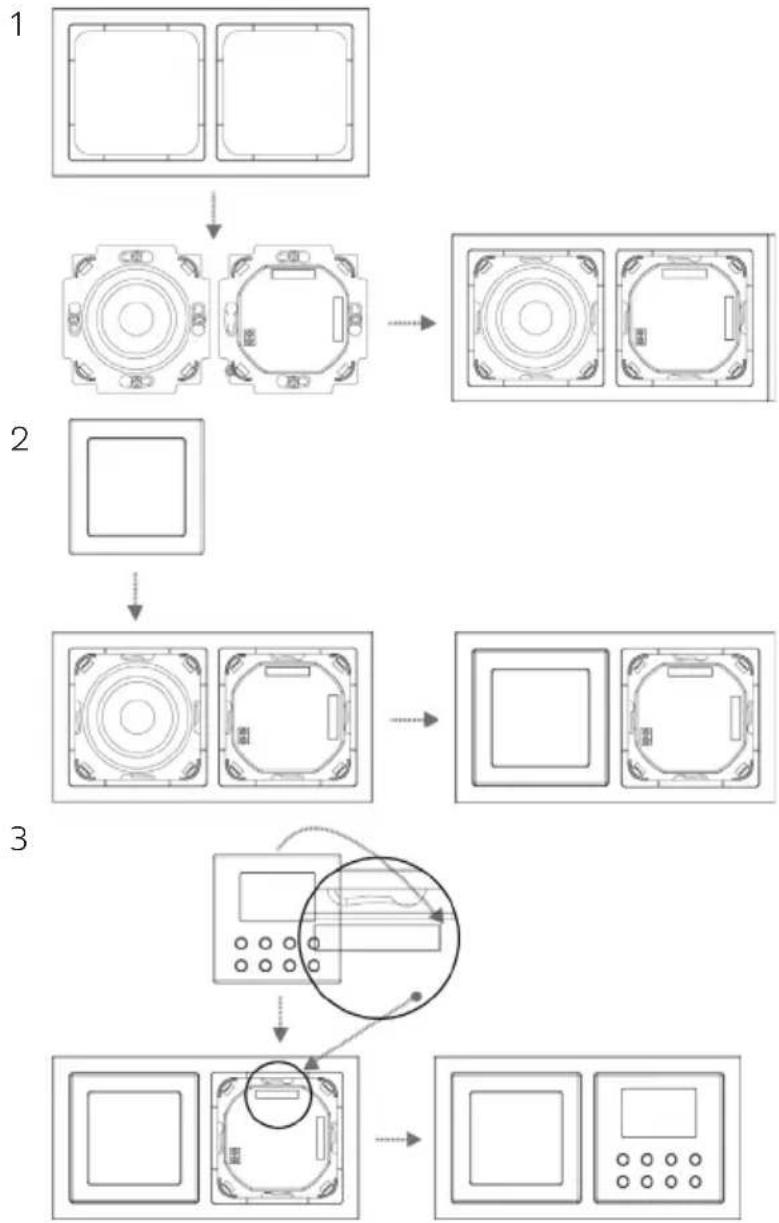

Se l'apparecchio è già montato o assemblato, estrarre l'unità di comando di display con l'aiuto del telaio dall'unità radio. Se l'apparecchio è allo stato di fornitura, estrarre con le mani la copertura dall'unità radio. Estrarre la copertura solo con le mani! Non utilizzare in alcun caso un cacciavite od oggetti duri simili per fare leva. Nell'ESTRARRE, l'utente deve superare innanzitutto la resistenza dei morsetti di arresto in pelle che si trovano negli angoli.

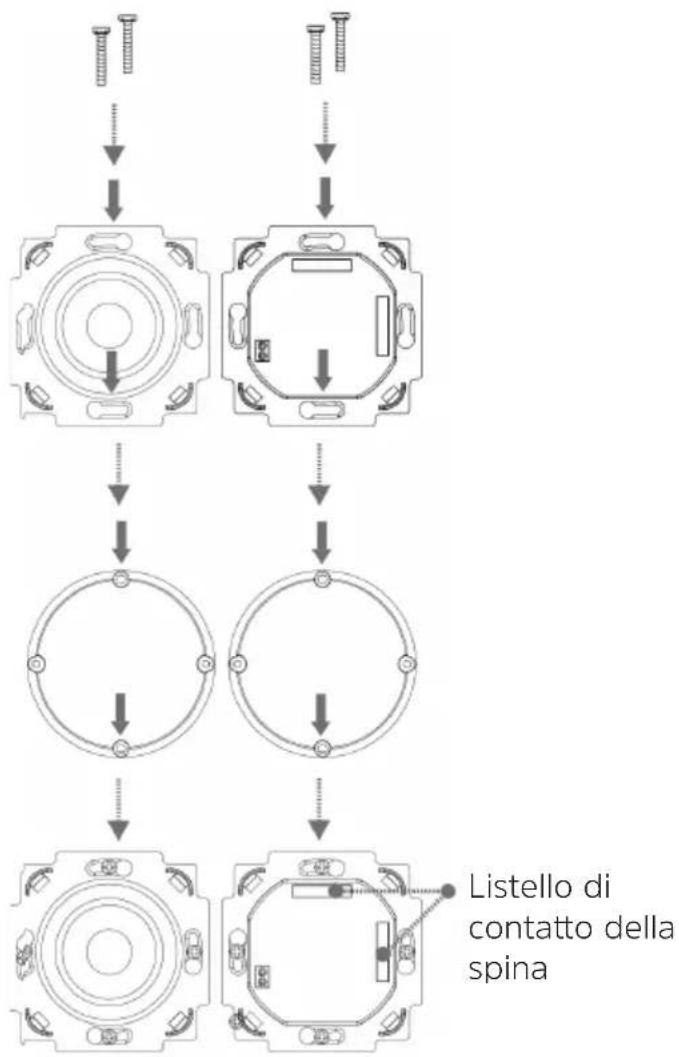

Solo a montaggio avvenuto collegare l'unità di comando display facendo attenzione all'allineamento del listello di contatto (A). A tal fine, spostare con cautela l'unità di comando display sull'unità radio in posizione diritta fin quando si innesta.

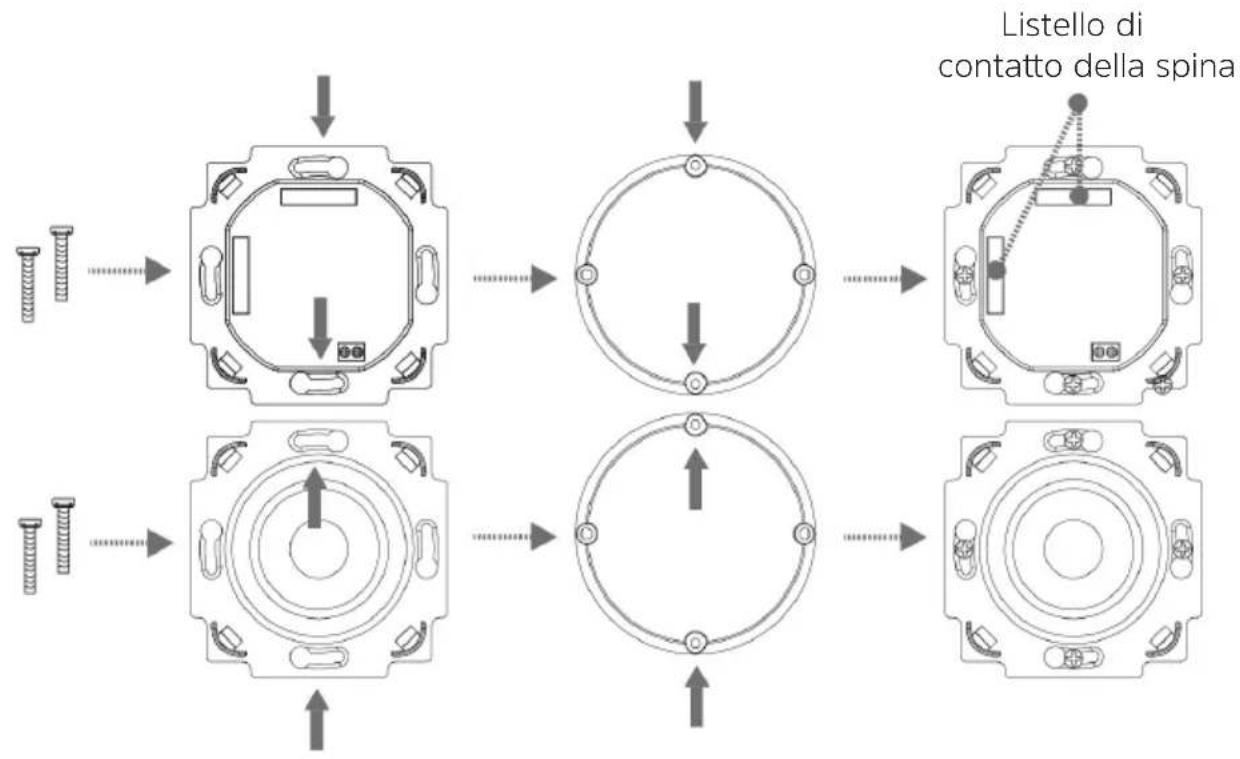

Ulteriori istruzioni di installazione e illustrazioni al punto „15 Installation“ auf Seite 91.

4 Descrizione della DIGITRADIO UP1

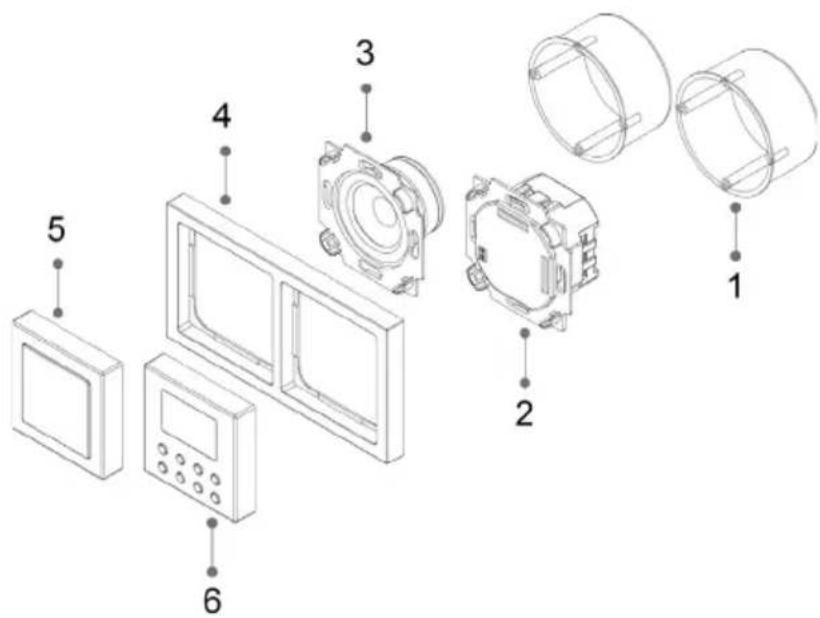

4.1 Entità della fornitura

Prima della messa in funzione verificare se la confezione è completa in tutte le sue parti:

1 DIGITRADIO UP1
1 manuale di istruzioni per l'uso
1 telaio di incasso doppio
1 antenna

Materiale di fissaggio

4.2 Le funzionalità speciali di DIGITRADIO UP1

La DIGITRADIO UP1 è costituita da un ricevitore DAB+/FM con le seguenti funzioni:

• È possibile memorizzare fino a 10 emittenti DAB+ e 10 FM.
• La radio riceve alle frequenze FM 87,5–108 MHz (analogiche) e DAB+ 174,9–239,2 MHz (digitali).
• L'apparecchio dispone di un'indicazione di data e ora.
• Funzione sveglia e sleep timer
• Riproduzione di musica mediante Bluetooth

5 Funzioni generali dell'apparecchio

5.1 Accendere l'apparecchio

Accedere la DIGITRADIO UP1 premendo il tasto /Mode.

Dopo la prima accensione l'apparecchio svolge automaticamente una ricerca completa in modalità DAB. Durante la ricerca il display mostra il progresso nonché il numero di stazioni di radio digitale trovate. Al termine della ricerca delle emittenti viene riprodotto il primo canale DAB+.

5.2 Spegnere l'apparecchio

Tenendo premuto il tasto /Mode è possibile commutare l'apparecchio in modalità di standby. Sul display compare brevemente l'indicazione [Standby]. Sul display vengono visualizzate la data e l'ora. È possibile modificare la luminosità del display in modalità di standby seguendo quanto indicato al punto 11.2.

5.3 Cambio modalità DAB+/FM/Bluetooth

Con una breve pressione del tasto ⏻/Mode è possibile commutare tra DAB+ (Digital Radio), FM e Bluetooth.

5.4 Impostazione del volume

Impostare il volume con i tasti Vol +/-. Il volume impostato compare sul display in forma di diagramma a barre.

5.5 Aprire le visualizzazioni del display

Premere più volte il tasto Info/Menu per selezionare le informazioni disponibili. È possibile selezionare la visualizzazione delle seguenti informazioni:

In modalità DAB+ (la funzione selezionata viene contrassegnata con “*”):

[Testo scorrevole] (testo di scorrimento con informazioni fornite in determinati casi dalle emittenti), [Potenza segnale], [Tipo di canale], [Ensemble], [Frequenza], [Qualità segnale], [Bitrate e Codec], [Ora] e [Data].

In modalità FM (la funzione selezionata viene contrassegnata con “*”):

[Testo radio] (se trasmesso), [Tipo di canale] (PTY), [Ps] (Nome Programm Service o nome emittente o frequenza), [Informazioni audio], [Ora] e [Data].

6 Uso del menu

Mediante il menu si accede a tutte le funzioni e impostazioni della DIGITRADIO UP1. Per navigare nel menu si utilizzano i tasti Info/Menu, <<, >> e Invio.

Il menu è suddiviso in sottomenu e contiene diverse voci e funzioni attivabili che possono cambiare in base alla modalità (DAB+ o FM). Per aprire il menu basta tenere premuto il tasto Info/Menu. Per cambiare sottomenu, premere prima i tasti << o >> per visualizzare un sottomenu e successivamente il tasto Invio per aprire il sottomenu. Un asterisco (*) contrassegna l'attuale selezione.

i Chiudere il menu: premere più volte il tasto Info/Menu (a seconda del sottomenu in cui ci si trova) o attendere fino alla nuova visualizzazione dell'attuale canale radio.
Le impostazioni vengono salvate solo mediante pressione del tasto Invio. Se invece si preme il tasto Info/Menu, le impostazioni non vengono acquisite e salvate (il tasto Info/Menu svolge qui la funzione di tasto “Indietro”).
In queste istruzioni, le funzioni e i tasti da premere sono riportati in grassetto. Indicazioni del display in [parentesi quadre].
i Alcune visualizzazioni di testo (ad es. voci del menu, informazioni emittenti) sono in certi casi troppo lunghe per la visualizzazione sul display. Dopo breve lasso di tempo vengono quindi visualizzate come testo scorrevole.

7 La funzione DAB+ (Digital Radio)

7.1 Cos'è DAB+

DAB+ è un nuovo formato digitale che consente di ascoltare suoni cristallini senza alcun rumore di fondo. A differenza delle emittenti radio analogiche tradizionali, con il DAB+ più emittenti trasmettono ad un'unica frequenza che non cambia. Questo sistema è detto ensemble o multiplex. L'ensemble è composto dalla stazione radio e da diversi componenti di servizio o servizi di dati, che vengono trasmessi singolarmente dalle stazioni radio. Maggiori informazioni sono disponibili ad es. su www.digitalradio.de o www.digitalradio.ch.

7.1.1 Compressione dei dati

La radio digitale trae vantaggio dagli effetti dell'udito umano. L'orecchio umano non percepisce i suoni che sono al di sotto di un determinato limite di volume. I dati che si trovano al di sotto delle cosiddetta soglia uditiva in condizioni di riposo acustico si possono così filtrare. Ecco cosa lo rende possibile: in un flusso di dati digitale per ogni unità di informazione viene memorizzato anche il volume relativo corrispondente ad altre unità. Inoltre, ad un determinato valore limite, in un segnale sonoro le parti più silenziose vengono sovrapposte da quelle più alte. Tutte le informazioni audio di un brano musicale, che rientrano nella cosiddetta soglia di volume, possono essere filtrate dal segnale trasmesso. Ne deriva una riduzione di dati del flusso di dati trasmesso senza che per l'ascoltatore vi sia una differenza sonora percettibile (processo HE AAC v2 che funge da codifica integrata per il DAB+).

7.1.2 Stream audio

Nelle Digital Radio gli stream audio sono flussi continui di dati che contengono frame MPEG 1 Audio Layer 2 e che rappresentano quindi informazioni sonore. In tal modo è possibile trasmettere i normali canali e ascoltarli dal ricevitore. La Digital Radio non è solo una radio con una qualità di suono eccellente, fornisce infatti anche informazioni aggiuntive. Queste possono riferirsi al canale in riproduzione o essere indipendenti da esso (ad es. notizie, meteo, traffico, consigli).

7.2 Ricezione DAB+ (Digital Radio)

Premere il tasto ⏻/Mode fin quando sul display viene visualizzato [Digital Radio].

Se DAB+ viene avviato per la prima volta, viene eseguita una ricerca automatica completa delle emittenti. A ricerca automatica avvenuta, viene riprodotta la prima emittente in ordine alfanumerico.

7.2.1 Procedura di ricerca completa

La ricerca automatica [Ricerca completa] scansiona tutti i canali DAB+ della banda III e trova tutte le emittenti che trasmettono in quell'area di ricezione.

i A ricerca automatica avvenuta, viene riprodotta la prima emittente in ordine alfanumerico.

Per svolgere una ricerca completa, aprire il menu tenendo premuto il tasto Info/Menu e selezionare con i tasti <<, >> e Invio la voce di menu [Ricerca completa].

Sul display compare [Ricerca...].

i Durante la ricerca compariranno una barra di progresso e il numero di emittenti trovate.

7.2.2 Selezionare emittente

Per selezionare un'emittente DAB+ aprire la lista delle emittenti premendo i tasti << o >>. Confermare la scelta dell'emittente con Invio. L'emittente selezionata viene riprodotta.

7.2.3 Salvataggio dell'emittente DAB+ su uno slot di memoria

i La memoria dei canali può contenere fino a 10 stazioni per l'area DAB+.

Selezionare prima l'emittente desiderata (vedere punto 7.2.2).

Per salvare questa emittente su uno slot di memoria, tenere premuto il tasto Preset durante la riproduzione. Quindi selezionare con i tasti <<, >> una memoria emittenti (1...10). Premere il tasto Invio per la memorizzazione. Sul display compare [Programma memorizz].

Per memorizzare altre emittenti ripetere questa procedura.

7.2.4 Apertura dell'emittente DAB+ da uno slot di memoria

Per aprire un'emittente precedentemente salvata nella memoria FAV, premere brevemente il tasto Preset e selezionare una memoria emittenti (1...10) con i tasti <<, >>. Premere il tasto Invio per riprodurre l'emittente.

Se sul numero di canale selezionato non è stata memorizzata alcuna emittente, sul display compare [(vuoto)].

7.2.5 Sovrascrittura/Cancellazione di uno slot di memoria

Memorizzare una nuova emittente su uno slot di memoria dei preferiti seguendo semplicemente la procedura sopra descritta.

All'apertura delle impostazioni di fabbrica vengono cancellati tutti gli slot di memoria.

7.2.6 Intensità del segnale

Premere brevemente più volte il tasto Info/Menu fin quando sul display viene rappresentata l'intensità del segnale mediante un diagramma a barre.

Attuale intensità del segnale

Intensità minima del segnale

Le emittenti con un'intensità di segnale inferiore all'intensità minima richiesta non inviano un segnale sufficiente.

7.2.7 Impostazione manuale

Questa voce del menu consente di verificare la ricezione dei canali e può essere utilizzata per impostare l'antenna.

Tenere premuto il tasto Info/Menu e selezionare con i tasti << o >> la voce [Impostazione manuale] e premere il tasto Invio.
Selezionare un canale (da 5A a 13F) con i tasti << o >> e Invio. Sul display viene visualizzata la relativa intensità del segnale. Se su un canale viene ricevuta un'emittente DAB+, viene visualizzato il nome ensemble dell'emittente.

Le emittenti con un'intensità di segnale inferiore all'intensità minima richiesta non inviano un segnale sufficiente.

7.2.8 Adattamento del volume (DRC)

Con la voce del menu Adattamento del volume viene impostato il tasso di compressione, il quale compensa le oscillazioni dinamiche e quindi le variazioni di volume.

Tenere premuto il tasto Info/Menu e selezionare con i tasti << o >> la voce [Adattamento del volume].
Premere il tasto Invio.
Selezionare con i tasti << o >> il tasso di compressione:

DRC alto - Alta compressione

DRC basso - Bassa compressione

DRC off - Compressione disattivata.

Confermare premendo il tasto Invio.

7.2.9 Cancellazione emittenti non attive

Questa voce del menu consente la rimozione dall'elenco emittenti delle emittenti vecchie e non più ricevute.

Tenere premuto il tasto Info/Menu e selezionare con i tasti << o >> la voce [Cancellazione emittenti non attive].
Premere il tasto Invio.

A quel punto viene chiesto [Cancellare OK?] se si intendono cancellare le emittenti non attive.

Con << o >> selezionare la voce [Si] e confermare premendo il tasto Invio.

8 Modalità FM

8.1 Attivare la modalità radio FM

Premere brevemente il tasto ⏻/Mode fin quando sul display viene visualizzato [FM].

i Al momento della prima accensione la frequenza è impostata su 87,50 MHz.
Se si è già impostata o memorizzata un'emittente, la radio riproduce l'ultima emittente impostata.
i Nel caso di emittenti RDS compare il nome dell'emittente.

8.2 Ricezione FM con informazioni RDS

RDS è un processo utilizzato per la trasmissione di informazioni aggiuntive mediante emittenti FM. Con RDS le emittenti inviano ad esempio il proprio nome o il tipo di canale. Queste informazioni vengono visualizzate sul display. L'apparecchio può riportare le informazioni RDS RT (testo radio), PS (nome emittente), PTY (tipo di canale).

8.3 Ricerca automatica emittenti

Tenere premuti i tasti << o >> per qualche secondo (da 2 a 3) per ricercare automaticamente l'emittente successiva con segnale sufficiente.
In alternativa è possibile premere anche il tasto Invio.
Nel caso in cui venga trovata un'emittente FM con un segnale di intensità sufficiente, la ricerca automatica si interrompe e l'emittente viene riprodotta. Se l'emittente ricevuta è RDS, compare il nome dell'emittente ed eventualmente il testo radio.
Per l'impostazione di emittenti più deboli, utilizzare la ricerca manuale delle emittenti.

8.4 Ricerca manuale emittenti

Premere più volte brevemente i tasti << o >> per impostare l'emittente o la frequenza desiderate.

i Il display mostra la frequenza ad intervalli di 0,05 MHz.

8.5 Impostazione di ricerca automatica

Da questa voce del menu è possibile impostare la sensibilità della ricerca.

Tenere premuto il tasto Info/Menu e selezionare con i tasti << o >> la voce [Impostazione ricerca automatica] e premere il tasto Invio.
Selezionare se la ricerca automatica si debba fermare solo alle emittenti forti [Solo emittenti forti] o a tutte le emittenti (anche a emittenti deboli) [Tutte le emittenti].
i Impostando Tutte le emittenti la ricerca automatica si interrompe ad ogni emittente disponibile. Con questa impostazione è possibile che vengano riprodotte emittenti deboli con fruscio.

8.6 Impostazione audio

Tenere premuto il tasto Info/Menu e selezionare con i tasti << o >> la voce [Impostazione audio].
Premere il tasto Invio.
Selezionare con << o >> la voce [Stereo possibile] o [Solo mono].
Confermare premendo il tasto Invio.

Poiché la DIGITRADIO UP1 è un apparecchio mono, questa impostazione interessa solo l'intensità di ricezione dell'emittente.

8.7 Salvare l'emittente FM su uno slot di memoria

La memoria dei canali può contenere fino a 10 stazioni nell'area FM.

Impostare prima di tutto la frequenza dell'emittente desiderata.
Per salvare questa emittente su uno slot di memoria, tenere premuto il tasto Preset durante la riproduzione. Quindi selezionare con i tasti <<, >> una memoria emittenti (1...10). Premere il tasto Invio per la memorizzazione.
Per memorizzare altre emittenti ripetere questa procedura.

8.8 Apertura dell'emittente FM da uno slot di memoria

Per aprire un'emittente precedentemente salvata nella memoria FAV, premere brevemente il tasto Preset e selezionare una memoria emittenti (1... 10) con i tasti <<, >>. Premere il tasto Invio per riprodurre l'emittente.

Se sul numero di canale selezionato non è stata memorizzata alcuna emittente, sul display compare [(vuoto)].

8.9 Sovrascrittura/Cancellazione di uno slot di memoria

Memorizzare una nuova emittente su uno slot di memoria seguendo semplicemente la procedura sopra descritta.

All'apertura delle impostazioni di fabbrica vengono cancellati tutti gli slot di memoria.

9 Bluetooth

Premere il tasto ⏻/Mode fin quando sul display viene visualizzato [Bluetooth].

Se la modalità Bluetooth viene avviata per la prima volta, va innanzitutto collegato alla DIGITRADIO UP1 un apparecchio di riproduzione, ad es. uno smartphone o un tablet.

Se un apparecchio di riproduzione è già stato collegato in precedenza e questo si trova a portata di ricezione, verrà collegato automaticamente.

9.1 Collegare l'apparecchio

Selezionare sulla DIGITRADIO UP1 la modalità Bluetooth. Sul display compare [Bluetooth visibile].
Aprire le impostazioni Bluetooth dello smartphone/del tablet che si desidera collegare alla DIGITRADIO UP1.
Avviare la ricerca di apparecchi Bluetooth disponibili.
Nella lista degli apparecchi Bluetooth trovati selezionare la voce DIGITRADIO UP 1.
Una volta effettuato correttamente il collegamento, sul display compare [Bluetooth collegato].

L'utilizzo della funzione Bluetooth del proprio smartphone/tablet è indicato nelle istruzioni per l'uso dello smartphone/del tablet.

9.2 Riproduzione Bluetooth

Dopo aver collegato con successo il proprio smartphone/tablet alla DIGITRADIO UP1, è possibile avviare la riproduzione. Aprire una app musicale sul proprio smartphone/tablet e avviare la riproduzione. A seconda dello smartphone/tablet, l'audio viene riprodotto direttamente mediante la DIGITRADIO UP1 oppure si deve prima selezionare la DIGITRADIO UP1 come apparecchio di riproduzione. L'operazione di selezione degli apparecchi di riproduzione mediante Bluetooth sul proprio smartphone/tablet è descritta nelle istruzioni per l'uso dello smartphone/tablet.

Per sospendere la riproduzione premere i tasti Invio o sosponderla dall'app musicale del proprio smartphone/tablet. Premere nuovamente il tasto per proseguire la riproduzione.
Per passare al titolo successivo premere il tasto >> oppure selezionare nell'app musicale del proprio smartphone/tablet il titolo successivo.
Se si desidera tornare all'inizio del titolo in riproduzione premere una volta il tasto <<. Per passare al titolo precedente premere due volte il tasto <<. In alternativa utilizzare la app musicale sul proprio smartphone/tablet.
Il volume può essere modificato con i tasti Vol+/- o con la regolazione del volume del proprio smartphone/tablet.

Il controllo dello smartphone/tablet tramite DIGITRADIO UP1 funziona solo con apparecchi supportati.

A seconda dello smartphone/tablet vengono trasmessi anche suoni di sistema o suonerie.

10 Funzioni avanzate

10.1 Sleep timer

Se si desidera che la DIGITRADIO UP1 dopo un determinato periodo passi automaticamente in standby, è possibile attivare lo sleep timer.

Tenere premuto il tasto Info/Menu e selezionare con i tasti << o >> la voce [Sleep].
Con i tasti << o >> è possibile impostare su Off e a intervalli di 15, 30, 45, 60 e 90 minuti il tempo al termine del quale l'apparecchio passa da qualsiasi modalità a standby.
Dopo aver selezionato un periodo di tempo, premere il tasto Invio.

Nell'angolo in alto a sinistra del display compare un simbolo a forma di orologio con il quale viene segnalato lo sleep timer attivo.

Se si apre nuovamente il menu Sleep timer viene indicato il tempo rimanente.

10.2 Sveglia

Tenere premuto il tasto Info/Menu e selezionare con i tasti << o >> la voce [Sveglia].

10.2.1 Impostare la sveglia

La funzione di sveglia può essere utilizzata solo se è stata impostata l'ora corretta. A seconda della configurazione, l'impostazione può essere automatica oppure manuale. L'ora può essere aggiornata manualmente oppure mediante DAB/FM. Ulteriori informazioni al riguardo al punto 11.1.

Selezionare una delle memorie di sveglia Sveglia 1 o Sveglia 2 con i tasti << o >> e confermare con Invio.

Successivamente seguire tutti i punti nell'ordine riportato. Confermare ogni inserimento premendo il tasto Invio:

[Sveglia] > Impostare l'ora alla quale si desidera essere svegliati con i tasti << o >> e premere Invio.

[Durata] > Impostare la durata della sveglia con i tasti << o >> e premere Invio.

[Fonte] > Selezionare il suono della sveglia (summer o una fonte radio) con i tasti << o >> e premere Invio.

Se come fonte di sveglia è stata scelta la radio digitale (DAB) o FM, successivamente è possibile scegliere quale fonte di riproduzione un'emittente da una lista di emittenti o il programma scelto per ultimo. Premere quindi Invio.

[Ripetizione] > Scegliere qui i giorni di attivazione della sveglia. Si può scegliere tra Giornaliera, Una volta, Fine settimana (sab. e dom.), Giorni feriali (lun. - ven.). Premere quindi il tasto Invio.

Se si è scelto Una volta si deve successivamente inserire la data in cui dovrà attivarsi la sveglia.

[Volume] > Con i tasti << o >> selezionare il volume con cui si desidera essere svegliati. Premere successivamente Invio.

Se si desidera attivare ora la sveglia, selezionare con i tasti << o >> On e premere nuovamente Invio. A questo punto la sveglia è attiva. La presenza di un simbolo nell'angolo superiore destro del display segnala l'avvenuta attivazione.

10.2.2 Spegnere la sveglia dopo l'allarme

Tenere premuto il tasto /Mode per spegnere la sveglia.

Premere il tasto Invio per accendere la funzione Snooze. Premendo ripetutamente Invio è possibile selezionare la durata della pausa, di 5 o 10 minuti. Al termine del tempo di snooze la sveglia si riavvia.

10.2.3 Disattivare la sveglia

Se si desidera disattivare la sveglia, modificare la sveglia come descritto al punto 10.2.1 e dopo l'inserimento del volume selezionare Sveglia > Off. Premere il tasto Invio per memorizzare l'impostazione. A questo punto la sveglia è spenta.

10.3 Equalizzatore

Per adattare il suono alle proprie esigenze vi è la possibilità di regolare separatamente alti e bassi.

Tenere premuto il tasto Info/Menu e con i tasti << o >> selezionare la voce [Equalizzatore].
Con i tasti << o >> selezionare [Alti] oppure [Bassi] e premere Invio.
È possibile impostare i valori nell'intervallo compreso fra -5 e +5 con i tasti « o >>. Per memorizzare, premere il tasto Invio.

11 Impostazioni di sistema

Tutte le impostazioni spiegate in questo punto sono valide nelle modalità sia DAB+ che FM ed anche nella modalità Bluetooth.

11.1 Impostazione di data e ora

11.1.1 Impostare manualmente data/ora

A seconda dell'impostazione dell'aggiornamento dell'ora (punto 11.1.2), l'ora e la data devono essere impostate manualmente.

Tenere premuto il tasto Info/Menu e con i tasti << o >> selezionare la voce [Ora].
Premere il tasto Invio.
Con i tasti << o >> selezionare la voce [Impostazione data/ora] e premere Invio.
Le prime cifre (ore) dell'ora lampeggiano e si possono quindi modificare con i tasti << o >>.

Il tasto >> aumenta il valore, il tasto << lo riduce.

Per salvare l'impostazione premere il tasto Invio.

A lampeggiare sono adesso le cifre successive (minuti) dell'ora, che possono essere modificate come descritto in precedenza.

Dopo ogni impostazione premere il tasto Invio per passare all'impostazione successiva.

Per impostare la data procedere come descritto in precedenza.

Una volta salvate tutte le impostazioni e premuto per l'ultima volta il tasto Invio, sul display compare [Ora memorizzata].

11.1.2 Aggiornare l'ora

In questo sottomenu è possibile stabilire se l'aggiornamento dell'ora deve avvenire automaticamente tramite DAB+ o FM o se si desidera inserire l'ora aggiornata manualmente (punto 11.1.1).

Tenere premuto il tasto Info/Menu e con i tasti << o >> selezionare la voce [Ora].

Premere il tasto Invio.

Con i tasti << o >> selezionare la voce [Impostazioni dell' aggiornamento] e premere Invio.

Con i tasti << o >> e Invio selezionare le seguenti opzioni:

[Aggiorna tutto] (Aggiorna mediante DAB+ e FM)

[da Digitalradio] (Aggiornamento solo mediante DAB+)

[da FM] (Aggiornamento solo mediante FM)

[Nessun aggiornamento] (L'ora/la data devono essere inserite manualmente, vedere punto 11.1.1).

11.1.3 Impostazione del formato dell'ora

Nel sottomenu Impostare formato è possibile attivare il formato a 12 o 24 ore.

Tenere premuto il tasto Info/Menu e con i tasti << o >> selezionare la voce [Ora].
Premere il tasto Invio.
Con i tasti << o >> selezionare la voce [Impostare formato] e premere Invio.
Con i tasti << o >> selezionare una delle seguenti opzioni:

[24 ore]

[12 ore]

Per memorizzare, premere il tasto Invio.

11.1.4 Impostare il formato della data

Nel sottomenu Imposta formato data è possibile definire il formato di visualizzazione della data.

Tenere premuto il tasto Info/Menu e con i tasti << o >> selezionare la voce [Ora].
Premere il tasto Invio.
Con i tasti << o >> selezionare la voce [Imposta formato data] e premere Invio.
Con i tasti << o >> selezionare una delle seguenti opzioni:

[GG-MM-AAAA] (giorno, mese, anno)

[MM-GG-AAAA] (mese, giorno, anno)

Per salvare premere il tasto Invio.

11.2 Luminosità del display

È possibile impostare la luminosità del display sia per il funzionamento che per lo standby.

Tenere premuto il tasto Info/Menu e con i tasti << o >> selezionare la voce [Illuminazione].
Premere il tasto Invio.
Con i tasti << o >> e premendo in seguito il tasto Invio selezionare una delle seguenti funzioni:

[Funzionamento] regola la luminosità in stato normale, acceso. È possibile scegliere tra i livelli di luminosità [Alto], [Medio] e [Basso]. Con i tasti << o >> selezionare un livello di luminosità e premere il tasto Invio per salvare.

[Standby] regola la luminosità nella modalità di standby. È possibile scegliere tra i livelli di luminosità [Alto], [Medio], [Basso] e [Off]. Con i tasti << o >> selezionare un livello di luminosità e premere il tasto Invio per salvare.

Scegliendo l'opzione [Off], in modalità di standby l'illuminazione del display si spegne completamente dopo ca. 10 secondi.

11.3 Lingua

Tenere premuto il tasto Info/Menu e con i tasti << o >> selezionare la voce [Lingua].
Premere il tasto Invio.
Con i tasti << o >> selezionare una delle lingue a disposizione e confermare la selezione premendo il tasto Invio.

11.4 Impostazione di fabbrica

Se cambia il punto di collocazione dell'apparecchio, ad es. in seguito a trasloco, è possibile che alcune emittenti memorizzate non vengano più ricevute. In questo caso, ripristinando le Impostazioni di fabbrica è possibile cancellare tutte le emittenti memorizzate ed avviare quindi una nuova ricerca delle emittenti.

Tenere premuto il tasto Info/Menu e con i tasti << o >> selezionare la voce [Impostazioni di fabbrica]. Premere il tasto Invio.
Con i tasti << o >> selezionare la voce [Sì] per ripristinare le impostazioni di fabbrica e premere il tasto Invio.

Tutte le emittenti e le impostazioni precedentemente salvate vengono cancellate. L'apparecchio ritorna allo stato di consegna.

Sul display compare [Riavvio...] e l'apparecchio si avvia. L'apparecchio svolge quindi automaticamente una ricerca completa in modalità DAB. Durante la ricerca il display mostra il progresso nonché il numero di stazioni di radio digitale trovate. Al termine della ricerca delle emittenti viene riprodotto il primo canale DAB+.

11.5 Versione SW

In "Versione SW" è possibile consultare l'attuale versione SW installata.

Tenere premuto il tasto Info/Menu e con i tasti << o >> selezionare la voce [Versione SW].

Premere il tasto Invio. Viene visualizzata l'attuale versione SW.

12 Pulizia

Al fine di evitare il rischio di scossa elettrica, non è consentito pulire l'apparecchio con un panno bagnato o sotto l'acqua corrente.

Non utilizzare spugne abrasive, polveri abrasive e solventi come alcool o benzina.

Non utilizzare le seguenti sostanze: acqua salina, insetticidi, solventi in cloro o acidi (clorammonio).

Pulire l'alloggiamento con un panno morbido e asciutto. Non utilizzare spirito, diluenti ecc., poiché questi possono danneggiare la superficie dell'apparecchio.

Pulire il display solo con un panno di cotone morbido. Utilizzare un panno di cotone, eventualmente con piccole quantità di sapone non alcalino, diluito a base di acqua o alcool.

Strofinare la superficie delicatamente con un panno di cotone.

13 Ricerca guasti

Sintomo Possibile causa	/rimedio
L'apparecchio non si accende. Accertarsi che l'apparecchio sia stato collegato correttamente.
Non si sente alcun suono. Alzare il volume.	Accenderel'apparecchio di riproduzione oppure impostarlo ad un volume più alto. È possibile che sia stata scelta la fonte sbagliata.
La ricezione tramite DAB/FM non è di buona qualità.	Controllare la posizione dell'antenna e se possibile modificarla.
Non è possibile connettere/collegare l'apparecchio tramite Bluetooth.	Accertarsi che la distanza massima della connessione Bluetooth non superi i 10 metri.
Guasto nella connessione tramite Bluetooth.	Ridurre la distanza tra i due apparecchi. La distanza ottimale va da 0 a 5 metri.

14 Dati tecnici

Alimentazione di corrente AC 100-240 V, 50\~60 Hz

Consumo elettrico in funzionamento: max. 5W

Frequenze di ricezione: DAB/DAB+ 174.928-239.200 MHz

FM: 87.5-108 MHz

Qualità musicale RMS 2W

Condizioni ambientali:

Umidità relativa dell'aria: 5% \~ 90%

Temperatura: 0 - 40°C

Dimensioni: 152 mm x 81 mm x 48 mm

15 Installazione

La Digitradio UP1 è composta dai seguenti componenti:

1 Prese da incasso (non comprese nella fornitura)
2 Unità radio
3 Altoparlanti
4 Telaio
5 Copertura degli altoparlanti
6 Unità di comando radio

La DIGITRADIO UP1 può essere montata sia in orizzontale che in verticale. Nel caso di prese da incasso rispettare la giusta distanza in conformità con la seguente illustrazione:

71.00mm

Collegamento dei cavi degli altoparlanti:

collegare il cavo blu (+) dell'altoparlante al collegamento degli altoparlanti dell'unità radio contrassegnato con (+) e avvitarlo con un opportuno cacciavite a croce.

Collegare il cavo blu (-) dell'altoparlante al collegamento degli altoparlanti dell'unità radio contrassegnato con (-) e avvitarlo con un cacciavite a croce adatto.

Collegamento di corrente:

Collegare la fase dell'installazione domestica (AC 100-240 V, 50/60 Hz) al morsetto dell'unità radio contrassegnato con (L) e avvitarla con un cacciavite.

Collegare il conduttore di neutro al morsetto dell'unità radio contrassegnato con (N) e avvitarlo con un cacciavite.

L'antenna viene collegata al morsetto dell'unità radio indicato con (Antenna).

Al posto dell'antenna fornita è possibile utilizzare come antenna il cavo di messa a terra (se disponibile).

Tenere presente che solo al personale specializzato è consentito realizzare il collegamento di corrente agli impianti domestici. TechniSat non si assume alcuna responsabilità nel caso di danni o lesioni causati da installazioni errate.

Prima del collegamento dell'unità radio alla rete di corrente o dell'impianto domestico provvedere a staccare la corrente e ad assicurarsi che non si possa riaccendere.

Per poter spegnere completamente la radio in caso di necessità oppure per staccarla dalla rete di corrente, essa deve essere azionata mediante un altro interruttore. La fase deve dunque essere commutabile.

L N Antenna AC IN 100-240-50/60HZ Antenna N L

Successivamente entrambe le unità (altoparlanti e unità radio) vengono inserite nelle prese da incasso presenti e avvitate. A seconda del bloccaggio delle unità, che potrà essere orizzontale o verticale, badare alla posizione del listello di contatto della spina dell'unità radio per l'unità display.

Disposizione orizzontale:

Listello di contatto della spina

Disposizione verticale:

Listello di contatto della spina

Ad installazione dell'unità radio e degli altoparlanti avvenuta, viene fissato il telaio con l'aiuto della copertura degli altoparlanti (illustrazione 1 - 2). Inserire con cautela la copertura degli altoparlanti esercitando una leggera pressione sugli altoparlanti fin quando la copertura si innesta.

Successivamente, prestando attenzione all'allineamento del listello di contatto della spina, premere con cautela l'unità di display sull'unità radio fin quando si innesta (illustrazione 3).

Disposizione orizzontale:
