Produkttype	Industriell roterende slagboremaskin
Merke	DEWALT
Modell	D25113K
Nominell spenning	230 V
Opptatt effekt	800 W
Tomgangshastighet	0 - 1150 min⁻¹
Belastet hastighet	0 - 830 min⁻¹
Slagenergi (boring)	3,1 J
Slagenergi (meisling)	3,4 J
Maks. borekapasitet (stål/tre/betong)	13 / 30 / 26 mm
Kroneboringskapasitet (myk murstein)	65 mm
Verktøyholder	SDS Plus®
Vekt	2,6 kg
Lydtrykknivå (LpA)	85 dB(A)
Lydeffektnivå (LWA)	99 dB(A)
Vibrasjonsutslipp (boring i betong)	14,0 m/s² (K=1,6 m/s²)
Meiselposisjoner	51
Kobling	Momentbegrenser
Strømforsyning	Nett, 230 V, 10 A
Beskyttelsesklasse	Dobbel isolasjon (klasse II)
Pakningsinnhold	1 hammer, 1 sidehåndtak, 1 dybdejusteringsstang, 1 oppbevaringsboks, 1 bruksanvisning
Vedlikehold	Rengjøring med tørr luft; ingen løsemidler; smøring ikke nødvendig
Sikkerhet	Hørselvern, vernebriller, støvmaske; sidehåndtak obligatorisk
Reparerbarhet	Overlat til en autorisert DEWALT-reparatør; bruk originale deler
Garanti	1 helt år; 30 dagers tilfredshetsgaranti

Ofte stilte spørsmål - D25113K DEWALT

Hvordan endrer jeg bruksmodus (boring, slagboring, meisling)?

Trykk på låsen (e) og drei modusvelgeren (d) til ønsket symbol. Slipp låsen og kontroller at velgeren er låst. Ikke endre modus under drift.

Hvordan setter jeg inn et SDS Plus-tilbehør?

Rengjør og smør tilbehørets skaft. Sett det inn i verktøyholderen (f) ved å trykke det helt inn og vri litt til det låses. Trekk for å kontrollere. For å fjerne, skyv låsehylsen (l) tilbake og trekk ut tilbehøret.

Hvordan justerer jeg boredybden?

Sett inn boret. Trykk og hold dybdejusteringslåsen (k). Sett justeringsstangen (i) inn i hullet og juster til ønsket dybde. Slipp låsen.

Hvordan monterer jeg sidehåndtaket?

Løsne sidehåndtaket. Plasser festet på ringen bak verktøyholderen: håndtak til venstre for høyrehendte, til høyre for venstrehendte. Drei til ønsket posisjon og stram til.

Hva er effekten til denne hammeren?

Opptatt effekt er 800 W. Tomgangshastigheten er 1150 min⁻¹ og slagenergien er 3,1 J (boring) eller 3,4 J (meisling).

Hvordan rengjør jeg verktøyet?

Bruk tørrluft for å blåse støv ut av ventilasjonsåpningene. Bruk aldri løsemidler. Rengjør ikke-metalliske deler med en fuktig klut (vann og mild såpe). Ikke senk ned i vann.

Hva gjør jeg ved unormal støy eller overdreven vibrasjon?

Stopp verktøyet og trekk ut støpselet. Kontroller at tilbehøret er riktig satt inn og ikke slitt. Hvis problemet vedvarer, overlat verktøyet til en autorisert DEWALT-reparatør.

Kan jeg bruke tilbehør som ikke er DeWalt?

Det anbefales å kun bruke SDS Plus-tilbehør anbefalt av DEWALT. Bruk av ikke-testet tilbehør kan være farlig og ugyldiggjøre garantien.

Hva er garantien for dette produktet?

DEWALT tilbyr en 30-dagers tilfredshetsgaranti (bytte eller refusjon) og en full ettårs garanti mot material- eller produksjonsfeil. Kjøpsbevis kreves.

Hvordan velger jeg riktig bor for boring i betong?

Bruk karbidspissede bor av høy kvalitet, tilpasset SDS Plus. For betong, velg slagboring-modus og et bor med diameter ≤ 26 mm. For større hull, bruk et kjernebor.

BRUKSANVISNING D25113K DEWALT

Beskrivelse (fig. 1)

ADVARSEL: Modifier aldrig

el-veerktoget ellr dele deraf.Det kan medfare person- ellr materialeskade.

a. Variabel hastighedskontakt
b. Lasekontakti (D25112(C)/D25113/D25114)
c. Forlaens/baglaens-skyder
d. Funktionsvaalger
e. Sikkerhedslas
f. Vaerktojsholder

g. Stovdaeksel
h. Lasekrave (D25114)
i. Dybdejusteringsstift
j. Sidehandtag
k. Dybdestopklemme

TILSIGTET BRUG

Roterende boring: til iskruning og boring i stal, trae og plastik

Hammerboring: til boring i beton og murvaerk.

D25113/D25114/D25213 (FIG. 2B)

Roterende boring: til iskruning og boring i stal, trae og plastik

T

Hammerboring: til boring i beton og murvaerk.

Tende og slukke (fig. 1)

D25112(C)/D25113/D25114

1. Fortsaet som beskrevet for hammerboring.

ADVARSEL: Arvend aldrig standardpatroner i hammerboringstildanden.

Skrueboring (fig. 1)

Flishugning og mejsling (fig. 1)

D25113/D25114/D25213

ADVARSEL: Blaes stov og snavs

Du har valgt et verktoy fra DEWALT. Mangeaig erfaring, grundig produktutvikling og nyskaping gjor DEWALT til en svert palielig partner for profesjonelle brukere av elektriske verktoy.

Tekniske data

	D25112(C)	D25113	D25114	D25213
Spenning V 230 230 230 230
Type			2	2	2	2
Inngangseffekt	W		780	800	800	800
Ubelastet hastigkeit	min-1		0-1 150	0-1 150	0-1 150	0-1 150
Hastigkeit med belastning	min-1		0-830	0-830	0-830	0-830
Boreeffekt
Hammerboring	J		3,1	3,1	3,1	3,1
Meisling	J		-	3,4	3,4	3,4
Maksimum boreomräge i stältrebetong	mm		13/30/24	13/30/26	13/30/26	13/30/26
Meislingsposisjoner			-	51	51	51
Kjemeboreyelse i myk murstein	mm		65	65	65	65
Verktöyholder			SDS Plus®	SDS Plus®	SDS Plus®	SDS Plus®
Kragediameter	mm		54	54	54	54
Vekt	kg		2,6	2,6	2,6	2,8
L_a (lydtrykk)	dB(A)		85	85	85	86
K_a (lydtrykk usikkerhet)	dB(A)		3	3	3	3,2
L_m (lydeffekt)	dB(A)		99	99	99	99
K_m (usikkerhet hydeffekt)	dB(A)		3	3	3	3,2
Totalverdier vibrasjon (triax vector sum) bestem ith. EN 60745-1, EN 60745-2-6:
Verdi vibrasjonsstøy a_h
Boring i metall
h_D=a	m/s²		3,5	4,0	3,0	4,0
Usikkerhet K =	m/s²		1,5	1,5	1,5	1,5
Verdi vibrasjonsstøy a_h
Boring i betong
h_HD-a	m/s²		14,0	14,0	14,0	15,5
Usikkerhet K =	m/s²		1,6	1,6	1,6	1,5
Verdi vibrasjonsutslipp a_h
Møssing
h_Check=	m/s²		-	12,5	12,5	14,0
Usikkerhet K =	m/s²		-	1,5	1,5	1,6

NORSK

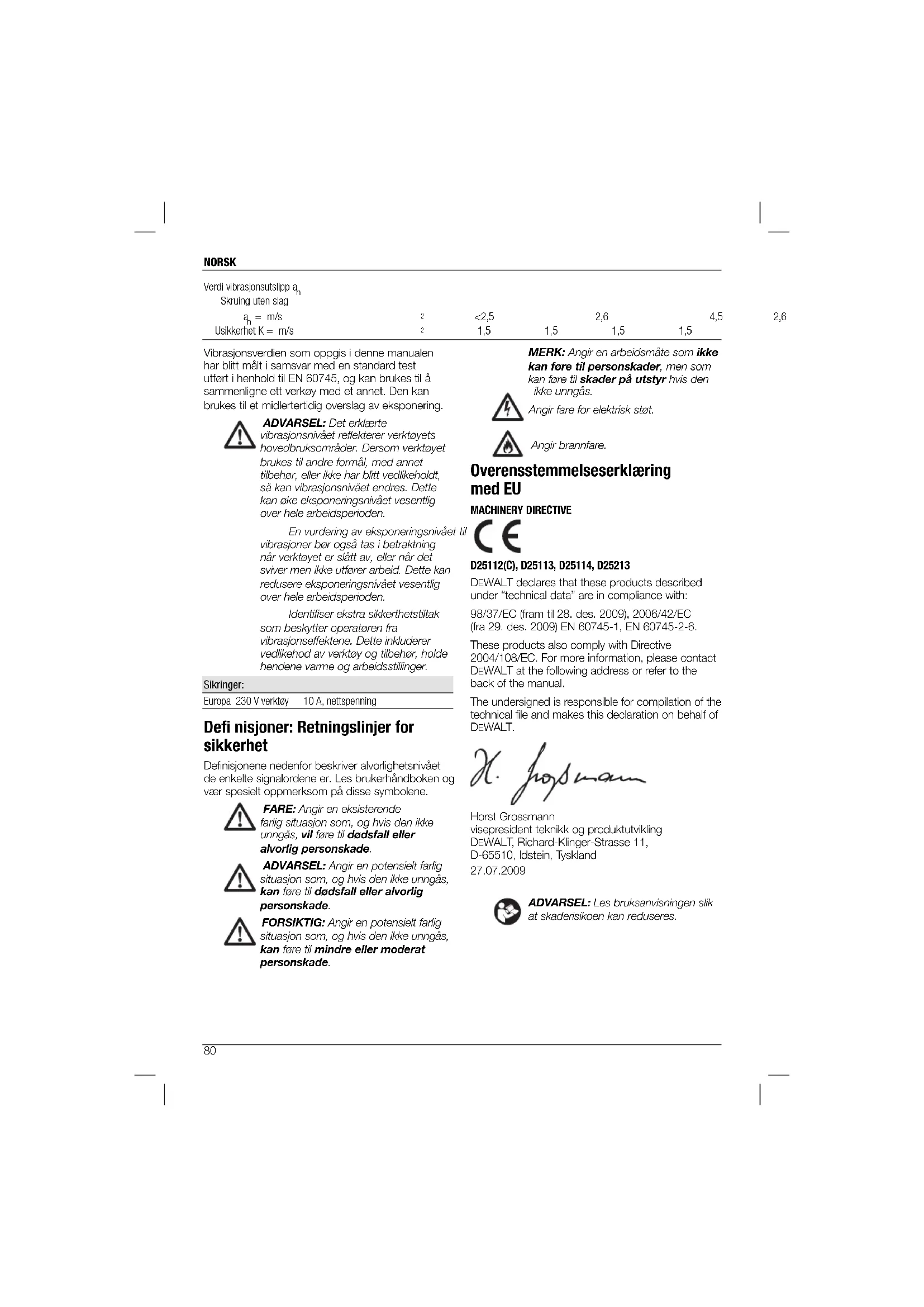

Verdi vibrasjonsutslipp \( {\mathrm{a}}_{\mathrm{h}} \) Skruing uten slag
\( {\mathrm{a}}_{\mathrm{h}} = \mathrm{m}/\mathrm{s} \)	2	<2,5		2,6		4,5
Usikkerhet K = m/s	2	1,5	1,5	1,5	1,5

Vibrasjonsverdien som oppgis i donne manualen har blitt mait i samsvar med en standard test utfort i henhold til EN 60745, og kan brukes til Å semenigne ett verkoy med et annet. Den kan brukes til et midlerterlidig overslag av eksponerering.

ADVARSEL: Det erklerte vibrasionsnivae reflektorer verktoyets hovedbruksomrader. Dersom verktoyet brukes til andre formal, med annet tilbehore,ller ilke har blitt vedlikeholdt, sa kan vibrasionsnivae etendres.Dette kan oke eksponeneringsnivae vesentig over hele arbeitsperioden.

Identifiser ekstra sikkerthetstiltak som beskyter operatoren fra vibrasjonseffektene. Dette inkluderer vedlikehod av verktoy og tilbehør, holde hendene varme og arbeitsstilinger.

Sikringer:

Europa 230 V verktoy 10 A, nettspenning

Defi nisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorighetsnivae t de enkelte signalordene er. Les brukerhandboken og vaer speielt oppmerksom pa disse symbolene.

FARE: Angir en eksisterende farlig situacion som, og hvis den ilke unngas, vil fore til dodsfall aller alvorlig personskade.

ADVARSEL: Angir en potensielt fertig situason som, og hvis den ici unngas, kan fore til dodsfall aller alvorlig personskade.

FORSIKTIG: Angir en potensielt fertig situasjon som, og hvis den ikke unngas, kan fore til mindre eller moderat persorskade.

MERK: Angir en arbeidsmate som ikke kan fore til personskader, men som kan fore til skader pa utstyr hvis den ikke unngas.

Angir fare for elektrisk stot.

Angir brannfare.

visepresident teknik og produktutvikling

DEWALT, Richard-Klinger-Strasse 11,

D-65510, ldstein, Tyskland

27.07.2009

ADVARSEL: Les bruksanvisingen sik at skaderisikoen kan reduseres.

Generelle sikkerhetsadvarsler ved bruk av elektriske verktøyer

ADVARSEL Les alle

sikkerhetsadvarsler og

bruksanvisninger. Unnlatelse av a folge advansler og bruksanvisninger kan resultere i elektrisk sjokk, brann og/ller alvorlige skader.

TA VARE PÁ ALLE ADVARSLER OG BRUKSANVISNINGER FOR FREMTIDIG REFERANSE

Begrepet "elektrisk verktoy" i advanslene nedenfor henviser til et stromirevet (med lening) elektrisk verktay aller batteridrevet (uten ledning) elektrisk verktoy.

a) Pass pa at arbeidsplassen er ren og godt belyst. Rotete eller merke omrader oker faren for uykkor.
b) Bruk参加会议的股东。
c) Barn og tilskuere skal holds pa god avstand ved bruk av elektriske verktayer. Forstyrelser kan forarsake at en mister oversikten.

2) SIKKERHET VED BRUK AV ELEKTRISITET

a) Stopsne pa elektriske verktoy ma passer i stikkontaktene. Endre aldri et stopsel. Bruk ici tilpasningsstopsler pa jordee elektriske verktoy. Uendrede stopsler og stikkontakter som passer kravene, reduserer risikoen for elektrisk stat.
b) Unnga berone jordede flater som ror, radiatorer, komfyrer og kjoleskap. Hvis kroppen er jordet, oker faren for elektrisk stot.
c) Utsett ici elektriske verktoy for regn ell fuktighet. Hvis vann kommer inn i et elektrisk verktoy, oker faren for elektrisk stot.
d) Vær ikke hardhendt med ledningen. Bruk ikke ledningen til á böre, dra eller frakople det elektriske verktøyet. Hold ledningen på god avstand fra varme, olje, skarpe kanter aller bevegelige deler. Skaddle aller sammenviklede ledninger øker faren for elektrisk støt.
e) Ved utendars bruk av det elektriske verktoyet skal du bruke en skjoteledning som er beregnet pa utendars bruk. Bruk av ledning som er beregnet pa utendars bruk reduserer faren for elektrisk stot.

f) Hvis du ma bruke et elektrisk verktoy i fuktige omgivelser, bruk en stromkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter reduserer faren for elektrisk stat.

3) PERSONSIKKERHET

a) Vær oppmerksom, folg med pa det du gjør, og bruk sunn fornuft när du bruker et elektrisk verktoy. Bruk ikke elektriske verktoy hvis du er trott eller sliten erher brukt narkotika, alkohol eller legemidler. Et oyebliks uppmerksomhet er nok til á forårsake alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som stovmasker, glidesikre sko, hjelm og horselsvem der det trengs, reduserer faren for personskade.
c) Unngà utilsiktet oppstarting. Pase at bryteren er i AV-posisjon for du kapler til strommen og/eller batterpakken, somt tar opp ell er bær verktoyet. Hvis du bærer elektriske verktoy med fingeren pa bryteren ell setter stopselet i stikkontakten mens bryteren er pa, oker du faren for uykker.
d) Fjern eventuelle justeringsnokler for du slar pa det elektriske verktoyet. En skrunokkel som er festet til en roterende del i det elektriske verktoyet, kan forarsake personskade.
e) Strekk deg ikke for langt. Behold fotfestet og god balanse til enhver tid. Dette gir bedre kontroll over det elektriske vertkont hem vis det skulle oppsta en uventet situacion.
f) Kle deg skikkelig. Bruk违法犯罪 klaer ell smykker. Hold här, klaer og hansker pa god avstand fra bevegelige deler. Lestsiltende klaer, smykker og langt här kan sette seg fast i bevegelige deler.
g) Hvis verktoyet har tilkopling for stovopsamler erller stovavug, skal du pase at disse er tilkoplet og brukes pa riktig mate. Bruk av stovopsamler kan redusere farer som er forbundet med stov.

4) BRUK OG BEHANDLING AV ELEKTRISKE VERKTÖY

a) Forsér ikke det elektriske verktøyet. Bruk riktig elektrisk verktøy til jobben. Det riktige verktøyet gjor jobben bedire og tryggere og med den hastigheten som er det konstruert for.
b) Bruk违法犯罪 verktoyeh hvis det ikke gär an a sla bryteren av og pa. Verktoy som ilke kan styres med bryteren, er farlig og ma reparees.
c) Ta stopselet ut av kontakten og/eller ta batteripakken ut av det elektriske verktoyet, fur du foretar justering,

NORSK

bytter tilbehor eller legger det bort til oppbevarring. Silke forebyggende sikkerhetstiltak reduserer faren for at det elektriske verktoyet startes utiliskitet.

d) Oppbevar elektriske verktoy utilgengelig for barn, og la ikke personer som nikke er kjent med verktoyet aller disse anvisningene, bruke verktoyet. Elektriske verktoy er farlige i hendene pa ukyndige brukere.
e) Vedlikehold av elektriske verktoy. Se erter feiljusteringer erer binding i bevegelige deler, skadde deler erler andre ting som kan pavirke det elektriske verktoyets funksjonalitet. Hvis det elektriske verktoyet er skadet, skal det repareres for bruk. Mange ulykker forarsakes av daring vedlikeholdte elektriske verktoy.
f) Sorg for at skjaereverktoy alltid er skarpe og rene. Med riktig veglikholdte skjaereverktoy med skarpe skjaerekanter oppostar det sjeldnere bindinger. Slike verktoy er dessuten lettera handtere.
g) Bruk det elektriske verktoyet, tilbehor, bits osv. i samsvar med disse anvisinngene. Ta ogsa hensyn til arbeidsforholdene og jobben som kal utfores.Det kan vaere farig a bruke det elektriske verktoyet til andre oppgaver enn det som er tiltenkt.

5) SERVICE

a) Service pa det elektriske verktoyet skal utfores av en kvalifisert servicetekniker som utelukkende braker originalereservedeler. Silk sarger du for á ivarota det elektriske verktoyets sikkerhet.

Ekstra spesifi kke sikkerhetsregler for roterende borhammere

• Bruk horselsvern. Eksponering mot stoy kan fore til tap av horsel.
  Bruk hijelpehandtakene som folger med maskinen. Tap av kontroll kan fore til personskade.
• Hold det elektriske verktoyet i isolerte gripeoverflater nár du utfører operasjoner hvør kutverktoyet kankommen i kontakt med skjulte ledninger erller egem ledning. Kontakt med en stromforende ledning vil fare til at eksponerte metalldolor til verktoyet ogsa blir stromforende, og kan gi operatoren stat.

• Bruk klemmer erer en annen practisk metode for a feste og stotte arbeidsstykket til en stabil platfom. Det er ikke stabitt nok é holde arbeidsstykket med händen ellert mot kroppen din. Dette kan fore til at du mister styringen.

• Bruk vernebriller erer annen oyebeskyttelse. Hamring forr til at spon kan fly av garde. Flygende spon kan fore til permanent oyeskade. Bruk stovmaske erer andledrettsvem under bruk som genererer stov. Horselver er nocvendig for de feste bruksomrader.
  Ha hele tiden et godt grep pa verktoyet. Ikke forsak brauke dette verktayet uten ad hoide det med begge hender. Vi anbefaler a bruke sidehandotaket hele tiden. Dersom dette verktoyet brukes med bare en hand, vil det fore til at du mister kontrollen. Det kan ogsa vaere farlig a bryte giennom ell state pa harde materialer, som feks. armeringsjern. Fest sidehandotaket godt for bruik.

• Ikke bruk dette verktoyet over lengre tid.
  Vibrasjoner forarsaket av hammeren kan vare skadelig for hender og armer. Bruk hansker for á fä ekstra demping, og begrens eksponderingen ved á ta javnlige hvilepauser.
• Ikke overhal bits selv. Overhaling av meisler ma utfores av en autorisert specialist. En feil overhalt meisel kan fore til persorskader.
• Bruk arbeidshansker nár du bruker verktoy erller skifter bits. Tilgiengelige metalliderer pa verktoy og pa bits kan bil sveert varme under bruk. Sma biter med brukket materiale kan skade hendene dine.
• Ikke legg verktoyet ned for bitsen har stanset welt. Bits i bevegelse kan fore til personskader.
• Ikke sla bits som har kjort seg fast med en hammer for a losne den. Metalbiter aller materialspon kan losne og fore til persorskader.
• Lett slitt meinel kan slips opp.
• Hold stromkabelen bort fra den roterende bitsen. Ikke VKle kabelen rundt kroppsdeler. En elektrisk kabel viklet rundt en roterende bits kan fore til personskader og tap av kontroll.

Øvridge farer

Folgene farer er ulosalig knyttet til bruken av roterende hammere:

Til tross for at man folger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som icike kan unngas. Disse er:

Horselskader.
- Fare for á klemme fingre nár man bytter tilbehoret.
- Helsefarer som skyldes innanding av stov som oppstar ved arbeid i betong og/eller murverk.

NORSK

Merking pa verktoyet

• Kontroller skader pa verktoyet, deler ellertilbehor som kan ha inntruffet under transport.
  Ta deg tid til a lese grundig giennom og forsta donne handboken for bruk.

Beskrivelse (fig. 1)

ADVARSEL: Verktoyet aller delene ma aldi endres. Dette kan medfore materielle skader aller personskader.

a. Bryter for variabel hastighet
b. Laseknapp (D25112(C)/D25113/D25114)
c. Glidebryter forover/revers
d. Modusvelger
e. Sikkerhetslas

f. Verktayholder
g. Stovdeksel
h. Lasekrage (D25114)

i. Dybdejusteringsstang
j. Sidehandtak
k. Dybdestoppklemme

TILTENKT BRUK

Disse kraltige roterende borhamme er konstruert for profesjonell boring og hammerboring, skrutrekking og lett oppflisig

IKKE bruk i vate forhold erler i naeheten av antennelige vasker ell gasser.
Denne borhammeren er elektrisk verktoy for profesjonelle.
IKKE la barnkommenikontaktmedverktoyet. Ettersyn er nodvendig narruerafame operatorer bruker detteverktoyet.

Momentklotsj

Alle roterende borhammere er utstyr med en momentklotsj som reduserer den maksimale momtreaksjonen som overeres til operatoren i tilfelle en et bor kjores fast. Denne funksjonen forhinder og sa giringen og den elektriske motoren stanser. Momentgrenseklatsjen er fabrikinnstift og kan ikke justeres.

Sikkerhet ved bruk av elektrisitet

Den elektriske motoren er blit konstruert for kun en spening. Kontroller alltid at stromforsyninger samsvarer med speningen pa merkeskittet.

Denne DEWALT-laderen er dobbeltisolert i samsvar med EN 60745.Det er derfor Ikke paktebruke jordledning.

Hvis ledningen er skadet ma den skiftes ut med en spezialledning som kun er tilgengelig giennom DEWALTS serviceorganisasjon.

Bruk av skjeteledning

Skjeteledning bor ilke brukes his det ilkke er absolut nadvendig. Bruk en godkjent skjeteledning som egner seg for kraftforsyninger til din lader (se tekniske data). Minimum storrelse pa lederen er 1mm^3 ; maximum lengde er 30 m.

Alltid vide ut kabelen fullstendig nár du bruker en kabeltrommel.

NORSK

MONTERING OG JUSTERING

ADVARSEL: Reduser risikoen for personskade: Sla av verktoyet og trekk ut stromledningen for du monterer eller demonterer tilbehar, justerer eller endrer konfigurasjoner eller skal utfore reparasjoner. Pase at ultoserknappen star pa AV. Utliskjet start kan forarsake personskade.

Velge driftsmodus (fig. 2A, 2B)

D25112(C) (FIG. 2A)

Verktoyet kan brukes i folgende driftsmodus:

a

Rotasjonsboring: For skrutrekkingsanvendelser og for boring i stal, tre og plast

Hammerboring: For boring i betong- og murverk.

D25113/D25114/D25213 (FIG. 2B)

Verktoyet kan brukes i folgende driftsmodus:

a

Rotasjonsboring: For skrutrekkingsanvendelser og for boring i stal, tre og plast

Hammerboring: For boring i betong- og murverk.

T

Kun hamring: For lelt oppfising, meisling og rivearbeider. I donne modusen kan verkloyel ogsa brukes som en brekkstang for a frigjore et fastkjort bor.

Bitrotasjon: Ikke-virksom posisjon som kun brukes for a rotere en flat meisel i onsket posisjon.

1. For avelge driftsmodus,trykker du pa sikkerhetslasen (e) og roterer modusvelgerbryeten (d) til den peker pa symbolet til onsket modus.
2. Frigjør sikkerhetslåsen og kontroller at modusvelgerbryteren er låst på plass.

ADVARSEL: Velg违法犯罪 nár verktoyet er i gang.

Stille inn meislingsposisjon (fig. 2A, 2B)

Meiselen kan stilles inn og Iases i 51 ulike posisjoner.

1. Roter modusvelgerbryteren (d) til den peker pa "bitrotasjon"-posisjonen.

2. Roter meiselen i onsket posisjon.

3. Still modusvelgerbryteren (d) til "kun hamring"- posisjonen.
4. Drei meiselen til den lases i posisjon.

Innsetting og fjerning av SDS Plus® tilbehør (fig. 3)

Dette verktoyet bruker SDS Plus®-tilbehor (se innsettingen i fig. 3 for et tversnitt av en SDS Plus®-bitkjeften). Vi anbefaler á kun bruke profesjönelt tilbehör.

1. Rengjor og smor bitkjetten.
2. For bitkjetten inn i chicken (f).
3. Skyy bitsen ned og vri den litt til den sitter i sporene.
4. Trekki bitsen for a kontrollere at den er heit Last. Hamre-funksjorden krever at bitsen kan bevege seg aktial flere centimetre nar den er Last i verktoyholderen.
5. For a fjeme bitsen, trekker du tilbake lasekragen til verktoyholderen (I) og trekker ut bitsen.

ADVARSEL: Bruk altid hansker nár du skifter tilbehor. De eksponerte metalldelene pa verktayet og tilbehoret kan bil ekstremt varmt under drift.

Feste sidehandtaket (fig. 4)

Sidehandtaket (j) kan festes bade for venstre- og hoyrehendte brukere.

ADVARSEL: Ikke bruk verktoyet uten at sidehandatak er skikkelig montert.

1. Løsne sidehandtaket.
2. For hoyrehendte brukere: Skv sidehandtaksklemmen over kragen bak verktoyholderen, med handtaket mot venstre.

For venstrehendte brukere: Skv sidehandtaksklemmen over kragen bak verktoyholderen, med handtaket mot hoyre.

1. Roter sidehandtaket til onsket posisjon, og stram handlaket.

Stille boreydbe (fig. 5)

1. Settinn onset bor som beskrevet over.
2. Press inn dybdestroppklemmen (k) og holde den innate.
3. For dybdejusteringsstangen (i) giennom hullet i dybdestoppklemmen.
4. Juster boredyden som vist.
5. Frigjor dybdestoppklemmen.

Glidebryter forover/revers (fi g. 6A, 6B)

D25112(C)/D25113/D25114 (FIG. 6A)

1. Skwy glidebryteren forover/revers (c) til hoyre for forover (hoyrerotasjon). Se piler pa verktoyet.
2. Skyy glidebryteren forover/revers (c) til venstre for revers (venstrarotasjon).

D25213 (FIG. 6B)

1. Skyv glidebryteren forover/revers (c) til venstre for forover (hoyrerotasjon). Se piler pa verktayet.
2. Skyw glidebryteren forover/revers (c) til hoyre for revers (venstrerotasjon).

ADVARSEL: Vent alltid til motoren
har stoppet welt for du skifter
rotasjonsretning.

Innsetting av chuckadapter og chuck

D25112(C)/D25113/D25213

1. Skru chucken pa den gjengede enden av chuckadapteren.
2. For inn de sammenkoblede chucken og adaptereren i verktoyet, som om det var en standard SDS Plus®-bits.
3. For à fjerne chucken, gár du fram som om du skal fjerne en standard SDS Plus®-bits.

ADVARSEL: Bruk aldri standardchucker i hammerboringsmodus.

Bytte verktoyholderen med chucken (fig. 7)

D25114K

1. Drei lasekragen (h) i opplasingsposisjonen og trekk av verktayholderen (f).
2. Skvchucken (m) pa spindelen og drei lasekragen i laseposisjonen.
3. For à skiffe ut chucken med verktoyholderen, ma du forst fjeme chucken pa samme mæte som verktoyholderen ble fjemet. Sett pa verktoyholderen pa samme mæte som chucken ble plassert.

ADVARSEL: Bruk aldri standardchucker i hammerboringsmodus.

Skifte stovdeksel (fig. 3)

Stovdekselet (g) forbinder at det trenger stov inn i mekanismen. Dersom stavdekselet er slit, ma det skifles umiddelbart.

1. Trekkiibake lasekragen til verktayholderen (og trekk av stovdekselet (g).

2. Monter det nye stovdekselet.

3. Frigjör lasekragen til verktöyholderen.

BRUK

Bruksanvisning

ADVARSEL:

Ta alltid hensyn til sikherhetsinstruksjonene og gieldende forskrifter.
Veer oppmerksom pa plassering av roopplegg og ledningsnett.
- Bruk bare leit trykk pa verktoyet (ca. 5 kg). Overdreven makt gjor违法犯罪, men reduserer ytelsen til verktoyet, og kan fore til at det fär kortere jevidic.
- Ikke bor erler kjor for dypt, eilers kan stovdekselet skades.
- Hold alltid verktøyet godt fast med bege hender og sikre en sikker slagstilling (fig. 8). Bruk alltid verktøyet med sidehandtaket skikkeig monter.

Korrekt plassering av hendene (fi g. 1, 8)

ADVARSEL: For a redusere faren for personskade, skal man ALLTID ha hendene i korrekt posisjon, som vist.

ADVARSEL: For a redusere faren for personskade, skal man ALLTID holde godt fast, for a vare forberedt pa en plutselig reaksjon.

Korrekt plassering av hendene krever en hand pa sidehandtaket (j), med den andre handen pa hovehdhandtaket (o).

Slå pa og av (fi g. 1)

D25112(C)/D25113/D25114

1. For a bruke verktoyet, trykk bryteren for variabel hastighet (a). Trykket som utoves pa bryteren for variabel hastighet avgjor hastigheten til verktoyet.
2. For kontinuierig bruk, trykk og holdinne bryteren for variabel hastighet,trykk laseknappen (b) og slipp bryteren.
3. For a stoppe verktoyet, slipp bryteren.
4. For a stanse verktoyet i kontinuierlig drift trykker du kort pa bryteren og slipper den opp igjen. Sla alltid av verktoyet nár du er Ferdig med arbeidet og for du trekker ut strommen.

NORSK

D25213

1. For a bruke verktoyet, trykk bryteren for variabel hastiget (a). Trykket som utoves pa bryteren for variabel hastiget avgjor hastigheten til verktoyet.
2. For a sloppe verktoyet, slipp bryteren.
3. For à lase verktoyet i av-posijon, ma du skyve glidebryteren forover/revers (c) til midtstilling.

Hammerboring (fig. 1)

BORING MED EN SOLID BITS

1. Still modusvelgerbryteren (d) til hammerboringsposisjonen.
2. Sett inn det egnede boret.
   MERK: For Beste risultat, ma du bruke hóykvalitetsbits med karbid-tupp.
3. Juster sidehandtaket (j) etter behov.
4. Still boreedybde om nodsvendig.
5. Marker punctet der hullet skal bores.
6. Plasser boret på korrekt sted, og slå på verktøyet.
7. Sla alltid av verktoyet nar du er fertig med arbeidet og for du trekker ut strommen.

1. Still modusvelgeren (d) til hammerboringsposisjonen.
2. Juster sidehandtaket (j) etter behov.
3. Sett inn det egnede kjerneboret.
4. Monter senterdrillen i kjerneboret.
5. Plasser senterdrillen pa korrekt sted og trykk bryteren for variabel hastiget (a). Bor til kjernen trenger giennom betongen ca. 1 cm.
6. Stopp boringen og fjern senterdrillen. Sett kjemeboret tilbake i hullet og fortsett boringen.
7. Nár du borer gjennom en struktur som er tykkere enn dybden til kjerneboret, ma du regelmessig rive los den runde cylinderten med betong eller kjernen innate i boret. For a unnga uønsket losring av betong rundt hullet, ma du forst bolet and hull med diameteren til senterdrillen helt gjennom strukturen. Bor deretter kjemehullet halveis fra hvre side.
8. Sla alltid av verktoyet nar du er fertig med arbeidet og for du trekker ut strommen.

Rotasjonsboring (fig. 1)

1. Fortsett som beskrevet for hammerboring.

ADVARSEL: Bruk aldri standardchucker i hammerboringsmodus.

Skrutrekking (fig. 1)

Oppf ising og meisling (fig. 1)

D25113/D25114/D25213

1. Still modusvelgerbryteren (d) til "kun hamring"- posisjonen.
2. Sett inn egnet meisel og roter det for hand for a Iase det i en av de 51 posisjonene.
3. Juster sidehandtaket (j) etter behov.
4. Slá på verktóyet og begynn arbeidet.
5. Sla alltid av verktoyet nar du er fertig med arbeidet og for du trekker ut strommen.

• Ikke bruk dette verktoyet til a blande erller pumpe leitantenneige effer eksplovi vaesker (lettbensin, alkohol etc.).
  Ilke bland erler ror brennbare vaesker merket tilsvarende.

NORSK

VEDLIKEHOLD

Ditt DEWALT elektriske verktoy er designet for avirke over en lang tidsporiode med et minimum av vecllikehold. Kontinuerig tilfredsstillende drift avhenger av tilfredsstillende stell av verktoyet og regelmessig renhold.

ADVARSEL: For a redusere faren for personskader, sla av enheten og koble verktoyet fra stromforsyninger for du installerer erler tar av utstyr, for justering erller skiffe av oppsett, erler nar du foretar reparasjoner. Forsikre deg om at utlasberbrender er stillingen AV. En utilsiktet oppstart kanicare til personskader.

• Brukeren kan/DDF service pa donne maskinen. Bring verktoyet til en autorisert DEWALT-reparator etter ca. 40 timers bruk. Hvis det oppstar problemer for dette, ta kontakt med en autorisert DEWALT-reparator.
• Verktoyet vil automatisk sla seg av när karbonborstene er slitt.

Motorbørster

DEWALT bruker et avansert borstesystem som stanser drillen automatisk nár borstene er urslit. Dette forhindrer alvorig skade pa motoren. Nye borster er tilgiengeling hos godkjente DEWALT-servicesentre. Bruk alltid identiske reservereder.

Smoring

Ditt elektriske verktoy trenger违法犯罪 smoring. Tilbehör og tilleggsutstyr违法犯罪 smores rundt SDS Plus® utstyret.

Rengjoring

ADVARSEL: Blas smuss og stov ut av verktoyhuset med torr luft sa ofte som du ser at smuss legger seg i og rundt lufteapningene. Bruk godkjent oyebeskytfse og godkjent stovmaske nar du utforer donne prosedyren.

ADVARSEL: Aldri bruk

opplonsningsmider ellere andre sterke kjemikalier for renjering av ikkemetaliske dele av vertayet. Disse

kjemikaliene kan svekke materialene brukt i disse delene. Bruk en klut fuktet kun med vann og mild sape. Pass pa at det aldri kommer vaske inn i verktoyet. Legg aldri noen av verktoydelene i vann.

Ekstrautstyr

Ulike typer SDS Plus®-bor og meisler leveres som tilleggsutstyr.

Ta kontakt med en forhandler for informasjon om ekstrautstyr.

Miljövern

Separat innsamling. Dette Produktet skal ilke kastes sammen med vanlig husholdningsavfall.

Separat innsamling av bruke produit og pakkematerialier gjor det mulig a gjenvinne materialer og bruke dem pa nytt. Gjenbru k av gjenvunne materialer reduserer forurensng og ettersporselen etter raverer.

Lokale forskritter kan inneholde bestemmelter om separat innsampling av elektriskeprodukter fra hjemmet, ved soppelfyllinger erler hos forhandleren när du kjeper et nytt produkt.

DEWALT har et anlegg for innsamling og gjenvinning av DEWALT-produkter somkke kan brukes lenger. Send produktet til et autorisert servicesenter som kan samle inn produktor på dine vegne og anvende denen tjenesten.

Finn naemeste autoriserte servicersenter ved Å ta
kontakt med naemste DeWALT-kontor på adressen
som er oppfør i/DDne brukerhandboken. Du
finner ogå en liste over autoriserte serviceentre
for DEWALT og ulforlig informasjon om service og
kontaktpersoner på Intemett på www.2helpU.com.

GARANTI

DEWALT er overbevist om kvaliteten pa Produktene sine og tlibyr en estaende garanti for profesjonne brukere av produit. Denne garantierklaeringenkommen i tillegg til, og har pa ingen mate negativ innvirking pa, cine kontraktsmessige rettigheter som profesjonell bruker ellpine lovestede rettigheter som privat, ikke-profesjonnel bruker. Garantien er gyldig innemoradene tilhorende medemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsomradet (EFTA).

30-DAGERS RISIKOFRI TILFREDSHETSGARANTI

Dersom du ici er helt tilfreds med ytelsen til ditt DeWALT-verktoy, kan du ganske enkelt returnere det innen 30 dagter, komplettd alle de originale componentene sik du kjapte det, dil innkjopsstedet for a full refusjon ellr bytte. Produktet ma ha blitt utsatt for rimelig slitasje og kvittering ma fremvises.

- ET ARS Gratis SERVICEKONTRAKT

Huis du trenger vedlidgehold erer service pa ditt DEWALT-verktoy i lopet av de forste 12 manedene etter innkjop, vil dette bli utfort vederlagsfratt av an autorisert DEWALT-reparator. Kvittering ma fremvises. Inkluderer arbeitd. Ekskludeler tilbehor og resvedeler safremt disse itke sviktet under garantien. ET ARS FULL GARANTI Dersom ditt DEWALT-product bil defekt pagr grunn av material- eller produksjonsfeil innen 12 maneder fra kjoapsdato, garanterer DEwALT a bytte ut alle defekt derler vederagsfrritt erer -etter vart skjenn - erstatte encheten vederagsfritt, forutsatt at:

• Produktet likke har blitt feilaktig anvendt;
• Produktet har blitt utsatt for rimelig slitasje;
• Reparasjoner违法犯罪
• Reparasjoner is a criminal, who has been convicted for a crime involving the use of drugs.
  Kvittering fremvises.
• Produktet returneres komplett med alle originale componenter.

Dersom du onsker à fremme et krav, ta
kontakt med selgeren aller finn naerneste
Autorisierte DeWALT-reparator i DeWALTkatalogen aller ta kontakt med ditt DeWALT-kontor pa den adressen som du finner i donne brukerhandboken. Alternativ er eniste over autorisierte DeWALT-reparatorer og alle detailier om service etter saig tilgiengeling p Alntemett pa: www.2helpU.com.

MARTELO PERFURADOR ROTATIVO PROFISSIONAL D25112(C), D25113, D25114, D25213

Parabéns!
