Produkttyp	Industrie-Bohrhammer
Marke	DEWALT
Modell	D25113K
Nennspannung	230 V
Aufnahmeleistung	800 W
Leerlaufdrehzahl	0 - 1150 min⁻¹
Lastdrehzahl	0 - 830 min⁻¹
Schlagenergie (Bohren)	3,1 J
Schlagenergie (Meißeln)	3,4 J
Max. Bohrdurchmesser (Stahl/Holz/Beton)	13 / 30 / 26 mm
Durchmesser für Kernbohrungen (weicher Ziegel)	65 mm
Werkzeugaufnahme	SDS Plus®
Gewicht	2,6 kg
Schalldruckpegel (LpA)	85 dB(A)
Schallleistungspegel (LWA)	99 dB(A)
Vibrationsemission (Bohren in Beton)	14,0 m/s² (K=1,6 m/s²)
Meißelpositionen	51
Kupplung	Drehmomentbegrenzer
Stromversorgung	Netz, 230 V, 10 A
Schutzklasse	Doppelte Isolierung (Klasse II)
Lieferumfang	1 Hammer, 1 Seitenhandgriff, 1 Tiefenanschlag, 1 Koffer, 1 Anleitung
Wartung	Reinigung mit Druckluft; keine Lösungsmittel; keine Schmierung erforderlich
Sicherheit	Gehörschutz, Schutzbrille, Staubmaske; Seitenhandgriff obligatorisch
Reparierbarkeit	Von einem autorisierten DEWALT-Kundendienst reparieren lassen; Originalteile verwenden
Garantie	1 Jahr Vollgarantie; 30 Tage Zufriedenheitsgarantie

Häufig gestellte Fragen - D25113K DEWALT

Wie ändere ich den Betriebsmodus (Bohren, Hammer, Meißeln)?

Drücken Sie die Verriegelung (e) und drehen Sie den Moduswahlschalter (d) auf das gewünschte Symbol. Lassen Sie die Verriegelung los und prüfen Sie, ob der Schalter eingerastet ist. Wechseln Sie den Modus nicht während des Betriebs.

Wie setze ich ein SDS Plus-Zubehör ein?

Reinigen und fetten Sie den Schaft des Zubehörs. Setzen Sie ihn in die Werkzeugaufnahme (f) ein, drücken Sie ihn bis zum Anschlag und drehen Sie ihn leicht, bis er einrastet. Ziehen Sie daran, um zu prüfen. Zum Entfernen schieben Sie die Verriegelungshülse (l) zurück und ziehen das Zubehör heraus.

Wie stelle ich die Bohrtiefe ein?

Setzen Sie den Bohrer ein. Drücken und halten Sie die Tiefenanschlagverriegelung (k). Setzen Sie die Einstellstange (i) in die Öffnung ein und stellen Sie die gewünschte Tiefe ein. Lassen Sie die Verriegelung los.

Wie montiere ich den Seitenhandgriff?

Lösen Sie den Seitenhandgriff. Setzen Sie die Befestigungsvorrichtung auf den Ring hinter der Werkzeugaufnahme: Griff links für Rechtshänder, rechts für Linkshänder. Drehen Sie ihn in die gewünschte Position und ziehen Sie ihn fest.

Welche Leistung hat dieser Hammer?

Die Aufnahmeleistung beträgt 800 W. Die Leerlaufdrehzahl erreicht 1150 min⁻¹ und die Schlagenergie beträgt 3,1 J (Bohren) oder 3,4 J (Meißeln).

Wie reinige ich das Werkzeug?

Verwenden Sie trockene Druckluft, um Staub aus den Belüftungsöffnungen zu blasen. Niemals Lösungsmittel verwenden. Reinigen Sie nichtmetallische Teile mit einem feuchten Tuch (Wasser und milde Seife). Nicht eintauchen.

Was tun bei abnormalem Geräusch oder übermäßiger Vibration?

Stoppen Sie das Werkzeug und ziehen Sie den Netzstecker. Überprüfen Sie, ob das Zubehör richtig eingesetzt und nicht abgenutzt ist. Wenn das Problem weiterhin besteht, geben Sie das Werkzeug zu einem autorisierten DEWALT-Kundendienst.

Kann ich Zubehör verwenden, das nicht von DeWalt ist?

Es wird empfohlen, nur von DEWALT empfohlenes SDS Plus-Zubehör zu verwenden. Die Verwendung nicht geprüften Zubehörs kann gefährlich sein und die Garantie ungültig machen.

Welche Garantie hat dieses Produkt?

DEWALT bietet eine 30-tägige Zufriedenheitsgarantie (Austausch oder Rückerstattung) und eine einjährige Vollgarantie gegen Material- oder Verarbeitungsfehler. Ein Kaufbeleg ist erforderlich.

Wie wähle ich den passenden Bohrer für Beton aus?

Verwenden Sie hochwertige Bohrer mit Hartmetallspitze, geeignet für SDS Plus. Wählen Sie für Beton den Modus Hammer und einen Bohrer mit ≤ 26 mm Durchmesser. Für größere Löcher verwenden Sie einen Kernbohrer.

BEDIENUNGSANLEITUNG D25113K DEWALT

Folgende Piktogramme sind auf dem Werkzeug abgebildet:

Das Werkzeug kann in den folgenden Funktionszuständen verwendet werden:

a

Das Werkzeug kann in den folgenden Funktionszuständen verwendet werden:

2

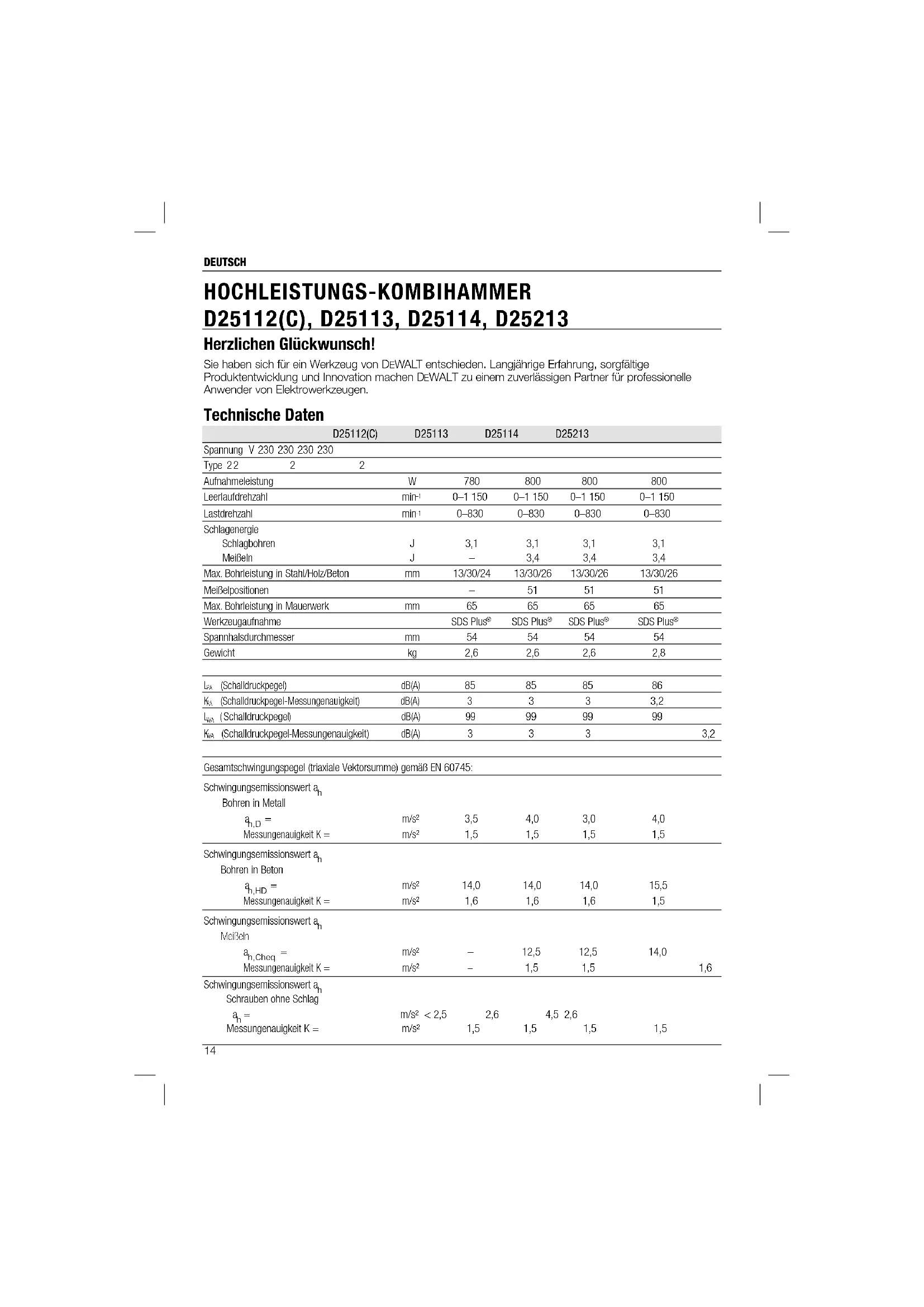

Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

	D25112(C)	D25113	D25114	D25213
Spannung V 230 230 230 230
Type 22	2	2
Aufnahmleistung		W	780	800	800
Leerlaufdrehzahl		min-1	0-1 150	0-1 150	0-1 150
Lastrehzahl		min-1	0-830	0-830	0-830
Schlagenergie
Schlagbohren		J	3,1	3,1	3,1
MeiBeln		J	-	3,4	3,4
Max. Bohrleitung in Stahl/Holz/Beton		mm	13/30/24	13/30/26	13/30/26
MeiBelpositionen			-	51	51
Max. Bohrleitung in Mauenwerk		mm	65	65	65
Werkzeugaufnahme			SDS Plus®	SDS Plus®	SDS Plus®
Spannhalsdurchmesser		mm	54	54	54
Gewicht		kg	2,6	2,6	2,6
La (Schaldruckpegel)		dB(A)	85	85	86
Kw (Schaldruckpegel-Messungenaugkeit)		dB(A)	3	3	3,2
Lw (Schaldruckpegel)		dB(A)	99	99	99
Kw (Schaldruckpegel-Messungenaugkeit)		dB(A)	3	3	3,2

Gesamtschwungsgesegel (triaxiale Vektorsumme) gemäß EN 60745:
Schwungsemissionswert anBohren in Metall
an,HD=	m/s2	3,5	4,0	3,0	4,0
Messungenauligkeit K =	m/s2	1,5	1,5	1,5	1,5
Schwingungsemissionswert anBohren in Botoe
an,HD=	m/s2	14,0	14,0	14,0	15,5
Messungenauligkeit K =	m/s2	1,6	1,6	1,6	1,5
Schwingungsemissionswert anMeßeln
an,Cheq =	m/s2	-	12,5	12,5	14,0
Messungenauligkeit K =	m/s2	-	1,5	1,5		1,6
Schwingungsemissionswert anSchrauben ohne Schlag
an=	m/s2<2,5	2,6	4,5	2,6
Messungenauligkeit K =	m/s2	1,5	1,5	1,5	1,5

DEUTSCH

Der in diesem Informationsblatt angegebene Vibrationsemissionsgrad wurde nach Maßgabe eines standardisierten Tests, wie in EN 60745 vorgegeben, gemessen und kann zum Vergleich von Werkzeugen verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene Vibrationsemissionswert steht für die Hauptanwendungen des Werkzeugs. Falls das Werkzeug jedoch für andere Anwendungen oder mit anderem Zubehör benutzt oder schlecht instand gehalten wird, kann die Vibrationsemission verschieden sein. Dies kann den Expositionsgrad über die gesamte Arbeitsdauer erheblich steigern.

Eine Schätzung des

Vibrationsaussetzungsgrades sollte ebenfalls berücksichtigen, ob das Werkzeug abgeschaltet ist, oder ob es einfach nur eingeschaltet ist, ohne für Arbeiten benutzt zu werden. Dies kann den Expositionsgrad über die gesamte Arbeitsdauer erheblich verringern.

Bestimmen Sie zusätzliche Sicherheitsmaßnahmen, um den Benutzer vor den Auswirkungen der Vibrationen zu schützen, wie etwa: Instandhaltung des Werkzeugs und Zubehörs, die Hände warm halten, Aufbau von Arbeitsmethoden.

Sicherungen:

Europa 230 V Werkzeuge 10 A Stromversorgung

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine

möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Zeigt ein Verhalten an, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu

Sachschaden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

EG-Konformitätserklärung

MASCHINENRICHTLINIE

D25112(C), D25113, D25114, D25213

DEWALT erklärt hiermit, dass diese unter „Technische Daten" beschriebenen Produkte folgenden Vorschriften erfüllen:

98/37/EG (bis 28. Dez. 2009), 2006/42/EG (ab 29. Dez. 2009) EN 60745-1, EN 60745-2-6.

Diese Produkte erfüllen auch die Richtlinie 2004/108/EG. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichner ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

Horst Großmann Vizepräsident für Konstruktion und Produktentwicklung DEWALT, Richard-Klinger-Straße 1 D-65510, Idstein, Germany 27.07.2009

JNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung lesen.

Allgemeine Warnhinweise für Elektrowerkzeuge

WARNUNG! Alle Sicherheits-/ Warnhinweise und alle

Nichteinhaltung der nachstehend aufgeführten Anweisungen kann elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

DEUTSCH

ALLE WARNHINWEISE UND ANWEISUNGEN ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN

Der nachfolgend verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Werkzeuge (mit Netzkabel) und auf akkubetriebene Werkzeuge (ohne Netzkabel).

1) SICHERHEIT IM ARBEITSBEREICH

a) Halten Sie Ihren Arbeitsbereich sauber und gut ausgeleuchtet. Unordentliche oder dunkle Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit Elektrowerkzeugen nicht in explosionsgefährdeten Umgebungen, in denen sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie mit geerdeten Elektrowerkzeugen keine Adapterstecker. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines Stromschlags. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Stromschlagrisiko, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Werkzeug erhöht das Stromschlagrisiko. d) Zweckentfremden Sie das Kabel nicht. Verwenden Sie es niemals, um das Elektrowerkzeug zu tragen oder zu ziehen bzw. um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Stromschlagrisiko. e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie nur Verlängerungskabel, die für Außenbereiche geeignet sind. Die Verwendung eines für Außenbereiche geeigneten Verlängerungskabels verringert das Stromschlagrisiko.

f) Beim Betrieb eines Elektrowerkzeugs an einem feuchten Ort muss eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung verwendet werden. Die Verwendung einer Fehlerstrom-Schutzeinrichtung verringert das Stromschlagrisiko.

3) PERSÖNLICHE SICHERHEIT

a) Bleiben Sie stets aufmerksam, achten Sie darauf, was Sie tun, und setzen Sie beim Umgang mit Elektrowerkzeugen gesunden Menschenverstand ein. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Elektrowerkzeugen kann zu ernsthaften Verletzungen führen. b) Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstungen (wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz) für die entsprechenden Einsatzbedingungen mindern das Verletzungsrisiko. c) Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass das Werkzeug ausgeschaltet ist, bevor Sie es an die Stromquelle und/oder den Akku anschließen, es hochheben oder tragen. Das Tragen des Elektrowerkzeugs mit dem Finger am Schalter oder der Anschluss eingeschalteter Werkzeuge führt unnötig Unfälle herbei. d) Nehmen Sie vor dem Einsatz des Elektrowerkzeugs Einstellwerkzeuge oder Schraubenschlüssel ab. Ein Schraubenschlüssel oder Einstellwerkzeug, der/das sich in einem drehenden Teil befindet, kann zu Verletzungen führen. e) Nicht zu weit vorbeugen! Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Werkzeug in unerwarteten Situationen besser unter Kontrolle halten. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen. g) Falls Vorrichtungen zur Staubabsaugung bzw. zum Staubfang vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig

verwendet werden. Durch die Verwendung eines Staubfangs können die mit Staub verbundenen Gefahren reduziert werden.

4) GEBRAUCH UND WARTUNG VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie das für Ihren Anwendungsbereich geeignete Elektrowerkzeug. Mit dem richtigen, zweckbestimmten Elektrowerkzeug können Sie besser und sicherer arbeiten. b) Benutzen Sie das Elektrowerkzeug nicht, wenn sich der Ein-Aus-Schalter nicht verstellen lässt. Ein Elektrowerkzeug mit defektem Schalter ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Stromquelle und/oder entfernen Sie den Akku vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge aufbewahren. Diese Vorsichtsmaßnahmen verhindern ein unbeabsichtigtes Einschalten des Elektrowerkzeugs. d) Bewahren Sie ungenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Elektrowerkzeuge nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind in den Händen unerfahrener Personen gefährlich. e) Halten Sie Elektrowerkzeuge stets in einem einwandfreien Zustand. Überprüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile Bruchstellen aufweisen oder so beschädigt sind, dass sie die Funktion des Elektrowerkzeugs beeinträchtigen. Lassen Sie beschädigte Werkzeuge vor dem Gebrauch reparieren. Viele Unfälle sind auf schlecht gewartete Elektrowerkzeuge zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verkleben weniger und sind leichter zu kontrollieren. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und in der für diesen speziellen Elektrowerkzeugtyp vorgeschriebenen Art und Weise. Der Gebrauch von Werkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) REPARATUREN

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit kann gewährleistet werden, dass der Betrieb des Elektrowerkzeugs sicher ist.

Zusätzliche besondere Sicherheitsvorschriften für Bohrhammer

Tragen Sie einen Gehörschutz. Einfluss von Lärm kann zum Gehörverlust führen. - Benutzen Sie die mit dem Werkzeug gelieferten zusätzlichen Griffe. Kontrollverlust kann zu Verletzungen führen. - Halten Sie Elektrowerkzeuge an isolierten Griffflächen, wenn Sie Arbeiten durchführen, bei denen das Schneidwerkzeug verborgene Stromleitungen oder das eigene Kabel berühren kann. Der Kontakt mit einer stromführenden Leitung setzt die exponierten Metallteile des Werkzeugs unter Strom, was zu einem Stromschlag beim Anwender führt. - Verwenden Sie Zwingen oder andere praktikable Methoden, um das Werkstück auf einer stabilen Basis zu fixieren und abzustützen. Wenn Sie das Werkstück mit der Hand oder gegen den Körper halten, ist es nicht stabil. Sie können die Kontrolle über das Werkstück verlieren. - Tragen Sie eine Schutzbrille oder sonstigen Augenschutz. Schlagbohrarbeiten verursachen, dass Splitter herumfliegen. Herumfliegende Teilchen können dauerhafte Augenverletzungen verursachen. Tragen Sie eine Staubmaske oder Atemschutzmaske bei Arbeiten, die Staub verursachen. Gehörschutz kann bei den beiden Anwendungen erforderlich sein. - Halten Sie das Werkzeug immer fest im Griff. Versuchen Sie nicht, dieses Werkzeug zu betreiben, ohne es mit beiden Händen zu halten. Es wird empfohlen, immer den seitlichen Griff zu verwenden. Einhandbetrieb dieses Werkzeugs führt zum Kontrollverlust. Das Durchtrennen von Hartmaterial wie z. B. Armierungsstahl oder das Treffen darauf kann ebenfalls gefährlich sein. Drehen Sie vor dem Betrieb den seitlichen Griff richtig fest. - Betreiben Sie dieses Werkzeug nicht über lange Zeiträume. Die vom Hammerbetrieb verursachten Schwingungen können zu Schäden an Ihren Händen und Armen führen. Verwenden Sie Handschuhe zur zusätzlichen

DEUTSCH

Dämpfung und begrenzen Sie die Exposition, indem Sie häufige Pausen einlegen.

• Bereiten Sie Einsätze (Bits) nicht selbst wieder auf. Die Wiederaufbereitung von Meißeln soll durch eine zugelassene Fachkraft erfolgen. Nicht fachgerecht wiederaufbereitete Meißel können Verletzungen verursachen. Tragen Sie Handschuhe beim Betrieb des Werkzeugs oder beim Wechseln der Einsätze. Zugängliche Metallteile am Werkzeug und die Einsätze können beim Betrieb extrem heiß werden. Kleine Stückchen von abgebrochenem Material können bloße Hände verletzen.
• Legen Sie das Werkzeug niemals ab, solange der Einsatz nicht vollständig zum Stillstand gekommen ist. Sich bewegende Einsätze können Verletzungen verursachen.
• Schlagen Sie nicht mit dem Hammer auf verklemmte Einsätze, um sie zu lösen. Es können sich Fragmente von Metall- oder Materialsplittern lösen und Verletzungen verursachen.
• Leicht abgenutzte Meißel können durch Schleifen wieder geschärft werden.
• Halten Sie das Stromkabel vom rotierenden Einsatz fern. Wickeln Sie das Kabel um keinen Teil Ihres Körpers. Ein um einen sich drehenden Einsatz gewickeltes Stromkabel kann Verletzungen und Kontrollverlust verursachen.

Restgefahren

Folgende Risiken sind mit der Verwendung von Bohrhämmern untrennbar verbunden:

• Verletzungen durch Berühren der sich drehenden Teile oder kleinerer Teile des Werkzeugs

Bestimmte Restgefahren lassen sich durch Einhaltung der Sicherheitsvorschriften und den Einsatz von Sicherheitsvorrichtungen nicht vermeiden. Diese sind:

Gehörschäden.

• Gefahr des Quetschens der Finger beim Austausch von Zubehörteilen. Gesundheitsgefahren durch Einatmen von bei Arbeiten in Beton und/oder Mauerwerk entwickeltem Staub.

Schilder am Werkzeug

Die folgenden Bildzeichen sind am Werkzeug angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Gehörschutz tragen.

Augenschutz tragen.

LAGE DES DATUMSCODES (ABB.1)

Der Datumcode (n) enthält das Herstelljahr und ist in das Gehäuse geprägt.

Beispiel:

2009 XX XX

Herstelljahr

Packungsinhalt

Die Packung enthält: 1 Hochleistungs-Bohrhammer, 1 seitlicher Griff, 1 Bohrtiefenanschlag, 1 Transportkoffer, 1 Schnellspannfutter (D25114K), 1 Schlüsselspannfutter + Spannfutteradapter (D25112CK), 1 Betriebsanleitung, 1 Explosionszeichnung

• Prüfen Sie das Werkzeug, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein können.
• Nehmen Sie sich Zeit, diese Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen und zu verstehen.

Beschreibung (Abb. [Fig.] 1)

WARNUNG: Nehmen Sie niemals Änderungen an dem Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Sach- und Personenschäden führen.

a. Verstellbarer Drehzahlregler b. Feststellknopf (D25112(C)/D25113/D25114) c. Drehrichtungs-Schiebeschalter d. Betriebsarten-Wahlschalter e. Sicherheitssperre

f. Werkzeugaufnahme g. Staubkappe h. Spannung (D25114) i. Bohrtiefenanschlag

DEUTSCH

j. seitlicher Griff

k. Tiefenanschlagklemme

BESTIMMUNGSGEMÄSSE VERWENDUNG

Diese Hochleistungs-Bohrhammer sind konstruiert für den professionellen Einsatz beim Bohren und Schlagbohren, Schraubendrehen und leichten Stemmarbeiten.

Nicht verwenden in nasser Umgebung oder in der Nähe von brennbaren Flüssigkeiten oder Gasen. Diese Bohrhammer sind Elektrowerkzeuge für den professionellen Einsatz.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Werkzeug kommen. Wenn unerfahrene Personen dieses Werkzeug verwenden, sind diese zu beaufsichtigen.

Sicherheitskupplung

Alle Bohrhammer sind mit einer Sicherheitskupplung ausgestattet. Sie begrenzt das maximale, auf den Anwender übertragene Gegendrehmoment, falls die Bohrspitze beim Betrieb blockiert. Dieses Ausstattungsmerkmal verhindert auch die Überlastung von Getriebe und Elektromotor. Die Sicherheitskupplung ist werkseitig eingestellt und kann nicht justiert werden.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie, dass die Netzspannung der auf dem Typenschild des Elektrowerkzeugs angegebenen Spannung entspricht.

Ihr DEWALT-Ladegerät ist gemäß EN 60745 doppelt isoliert und benötigt deshalb keinen Erdleiter.

Wenn das Netzkabel beschädigt ist, muss es durch ein speziell gefertigtes Kabel ersetzt werden, das über die DEWALT-Serviceorganisation erhältlich ist.

Bei Ersatz des Netzkabels achten Sie auf die Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II (Doppelisolierung) - Geräte

Typ 12 für Klasse I (Schutzleiter) - Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verwendung eines Verlängerungskabels

Ein Verlängerungskabel sollte nicht verwendet werden, außer es ist absolut notwendig. Verwenden

Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihrer Bohrmaschine geeignet ist (siehe technische Daten). Die minimale Leitungsdicke sollte 1 mm² betragen, die maximale Länge 30 m.

Bei Verwendung einer Kabeltrommel sollte diese immer komplett abgerollt werden.

MONTAGE UND EINSTELLUNGEN

WARNUNG: Zur Reduzierung der Verletzungsgefahr sollten Sie vor Anbringen oder Abnehmen von Zubehörteilen bzw. bevor Sie Einstellungen vornehmen/ändern oder Reparaturen durchführen, das Gerät abschalten und den Netzstecker ziehen. Vergewissern Sie sich, dass der Auslöser in der ausgeschalteten Stellung gesichert ist. Ein unbeabsichtigtes Einschalten des Geräts kann zu Verletzungen führen.

Wählen der Betriebsart (Abb. 2A, 2B)

D25112(C) (Abb. 2A)

Das Gerät kann in den folgenden Betriebsarten eingesetzt werden:

Rotationsbohren: Schrauben und Bohren in Stahl, Holz und Kunststoff. Schlagbohren: Bohrarbeiten in Beton und Mauerwerk.

D25113/D25114/D25213 (Abb. 2B)

Das Gerät kann in den folgenden Betriebsarten eingesetzt werden:

Rotationsbohren: Schrauben und Bohren in Stahl, Holz und Kunststoff.

Schlagbohren: Bohrarbeiten in Beton und Mauerwerk.

Nur Hammer: leichte Span-, Meißel- und Abbrucharbeiten. In dieser Betriebsart kann das Gerät auch als Hebel zum Entfernen einer blockierten Bohrspitze verwendet werden.

Bitdrehung: Keine echte Betriebsart. Sie wird nur verwendet, um einen Flachmeißel in die gewünschte Stellung zu drehen.

1. Zur Wahl der Betriebsart drücken Sie die Sicherheitssperre (e) und drehen Sie den Betriebsarten-Wahlschalter (d) auf das Symbol der gewünschten Betriebsart.

1. Lösen Sie die Sicherheitssperre und überprüfen Sie, dass der Betriebsarten-Wahlschalter eingerastet ist.

WARNUNG: Verstellen Sie nicht die Betriebsart, während das Werkzeug läuft.

Indexieren der Meißelposition (Abb. 2A, 2B)

Der Meißel kann indexiert und in 51 verschiedene Positionen festgestellt werden.

1. Drehen Sie den Betriebsartenschalter (d), bis er auf die „Bohrdrehung“-Position zeigt.
2. Drehen Sie den Meißel in die gewünschte Position.
3. Stellen Sie den Betriebsartenwahlschalter (d) auf die Position „nur Hammern“.
4. Drehen Sie den Meißel, bis er einrastet.

Einsetzen und Entfernen von SDS Plus® Zubehörteilen (Abb. 3)

Dieses Werkzeug ist für SDS Plus® Zubehörteile konstruiert (siehe den Querschnitt eines SDS Plus® Bitschaftes im Nebenbild in Abb. 3). Wir empfehlen, nur Zubehörteile für den professionellen Einsatz zu verwenden.

1. Reinigen und fetten Sie den Bitschaft.
2. Setzen Sie den Bitschaft in die Werkzeugaufnahme (f).
3. Drücken Sie den Bit ein und drehen Sie ihn leicht, bis er in die Schlitze passt.
4. Ziehen Sie am Bit, um zu prüfen, ob er richtig fest sitzt. Die Schlagfunktion erfordert, dass der Bit sich in der Achse mehrere Zentimeter bewegen kann, wenn er in der Werkzeugaufnahme fest sitzt.
5. Um einen Bit zu entfernen, ziehen Sie die Arretierhülse (I) der Werkzeugaufnahme zurück und ziehen Sie den Bit heraus.

WARNUNG: Tragen Sie beim

Auswechseln von Zubehörteilen immer Handschuhe. Die exponierten Metallteile am Werkzeug und an den Zubehörteilen können beim Betrieb extrem heiß werden.

Anbringen des seitlichen Griffs (Abb. 4)

Dieser seitliche Griff (j) kann für Rechts- und Linkshänder angepasst werden.

WARNUNG: Verwenden Sie das Werkzeug nicht ohne korrekt angebrachten seitlichen Griff.

1. Lösen Sie den seitlichen Griff.
2. Für Rechtshänder: Schieben Sie die Griffklemme über die Manschette hinter der Werkzeugaufnahme, Griff links.

Für Linkshänder: Schieben Sie die Griffklemme über die Manschette hinter der Werkzeugaufnahme, Griff rechts.

1. Drehen Sie den einzelnen Griff in die gewünschte Position und drehen Sie den Griff fest.

Einstellen der Bohrtiefe (Abb. 5)

1. Setzen Sie den gewünschten Bohrer wie oben beschrieben ein.
2. Drücken Sie die Tiefenanschlagsklemme (k) und halten Sie sie gedrückt.
3. Stecken Sie den Tiefenanschlagstab (i) durch das Loch in der Tiefenanschlagklemme.
4. Stellen Sie die Bohrtiefe wie dargestellt ein.
5. Lassen Sie die Tiefenanschlagklemme los.

Drehrichtungs-Schiebeschalter (Abb. 6A, 6B)

D25112(C)/D25113/D25114 (Abb. 6A)

1. Schieben Sie den Drehrichtungs-Schiebeschalter (c) nach rechts für Vorwärtslauf (RH). Siehe die Pfeile am Werkzeug.
2. Schieben Sie den Drehrichtungs-Schiebeschalter (c) nach links für Rückwärtslauf (LH).

D25213 (Abb. 6B)

1. Schieben Sie den Drehrichtungs-Schiebeschalter (c) nach links für Vorwärtslauf (RH). Siehe die Pfeile am Werkzeug.
2. Schieben Sie den Drehrichtungs-Schiebeschalter (c) nach rechts für Rückwärtslauf (LH).

Hinweis: Warten Sie immer, bis der Motor vollständig zum Stillstand gekommen ist, bevor Sie die Drehrichtung ändern.

Anbringen des Spannfutteradapters und des Spannfutters

D25112(C)/D25113/D25213

1. Schrauben Sie das Spannfutter auf das Gewindeende des Spannfutteradapters.

1. Setzen Sie das angeschraubte Spannfutter und den Adapter in das Werkzeug, als ob es ein Standard-SDS Plus® Bit wäre.
2. Um das Spannfutter zu entfernen, gehen Sie beim Entfernen eines Standard-SDS Plus® Bits vor.

WARNUNG: Verwenden Sie niemals Standard-Spannfutter in der Schlagbohr-Betriebsart.

Auswechseln der Werkzeugaufnahme mit dem Spannfutter (Abb. 7)

D25114K

1. Drehen Sie die Arretiermanschette (h) in die entsperrte Position und ziehen Sie die Werkzeugaufnahme (f) ab.
2. Drücken Sie das Spannfutter (m) auf die Spindel und drehen Sie die Arretiermanschette in die Arretierposition.
3. Um das Spannfutter mit der Werkzeugaufnahme auszuwechseln, entfernen Sie zuerst das Spannfutter auf die gleiche Weise, wie die Werkzeugaufnahme entfernt wurde. Setzen Sie dann die Werkzeugaufnahme auf die gleiche Weise ein, wie das Spannfutter eingesetzt wurde.

WARNUNG: Verwenden Sie niemals Standard-Spannfutter in der Schlagbohr-Betriebsart.

Auswechseln der Staubkappe (Abb. 3)

Die Staubkappe (g) schützt den Mechanismus vor dem Eindringen von Staub. Ersetzen Sie eine abgenutzte Staubkappe sofort.

1. Ziehen Sie die Arretiermanschette (l) an der Werkzeugaufnahme zurück und ziehen Sie die Staubkappe (g) ab.
2. Setzen Sie die neue Staubkappe ein.
3. Lassen Sie die Arretiermanschette an der Werkzeugaufnahme los.

BETRIEB

Betriebsanleitung

• Beachten Sie immer die Sicherheitsanweisungen und die geltenden Vorschriften.
• Achten Sie auf die Lage von Rohr- und Stromleitungen.
• Üben Sie nur sanften Druck auf das Werkzeug aus (ca. 5 kg). Zu starker Druck beschleunigt das Bohren nicht, mindert aber die Leistung des Werkzeugs und kann dessen Lebensdauer verkürzen.
• Bohren oder schrauben Sie nicht zu tief, um eine Beschädigung der Staubkappe zu vermeiden.
• Halten Sie das Werkzeug immer mit beiden Händen fest und prüfen Sie, ob Sie einen festen Stand haben (Abb. 8). Betreiben Sie das Werkzeug immer mit korrekt montiertem seitlichen Griff.

Richtige Haltung der Hände (Abb. 1, 8)

WARNUNG: Um die Gefahr schwerer Verletzungen zu vermindern, wenden Sie IMMER die gezeigte Handhaltung an.

WARNUNG: Um die Gefahr schwerer Verletzungen zu vermindern, achten Sie IMMER auf sicheren Halt und seien Sie auf eine plötzliche Reaktion vorbereitet.

Die richtige Haltung der Hände setzt voraus, dass eine Hand sich am seitlichen Griff (j) befindet, während die andere Hand den Hauptgriff (o) hält.

Ein- und Ausschalten (Abb. 1)

D25112(C)/D25113/D25114

1. Um das Werkzeug einzuschalten, drücken Sie den verstellbaren Drehzahlregler (a). Die Stärke des Drucks auf den verstellbaren Drehzahlregler regelt die Drehzahl des Werkzeugs.
2. Für Dauerbetrieb halten Sie den verstellbaren Drehzahlregler gedrückt, drücken den Feststellknopf (b) ein und lassen den Regler los.
3. Lassen Sie zum Stoppen des Werkzeugs den Regler los.
4. Um das Werkzeug bei Dauerbetrieb zu stoppen, drücken Sie kurz auf den Regler und halten ihn los. Schalten Sie das Werkzeug immer aus, wenn die Arbeit beendet ist und vor dem Ziehen des Steckers.

D25213

1. Um das Werkzeug einzuschalten, drücken Sie den verstellbaren Drehzahlregler (a). Die Stärke des Drucks auf den verstellbaren Drehzahlregler regelt die Drehzahl des Werkzeugs.
2. Lassen Sie zum Stoppen des Werkzeugs den Regler los.

1. Um das Werkzeug in der Aus-Position zu arretieren, schieben Sie den Drehrichtungs-Schiebeschalter (c) in die mittlere Position.

Schlagbohren (Abb. 1)

1. Stellen Sie den Betriebsartenwahlschalter (d) auf die Schlagbohr-Position.
2. Setzen Sie den passenden Bohreinsatz ein.

HINWEIS: Für optimale Ergebnisse verwenden Sie Qualitätsbits mit Karbidspitze.

1. Justieren Sie den seitlichen Griff (j) entsprechend den Anforderungen.
2. Stellen Sie, falls erforderlich, die Bohrtiefe ein.
3. Markieren Sie die Bohrstelle.
4. Setzen Sie den Bohrer auf die Bohrstelle und schalten Sie das Werkzeug ein.
5. Schalten Sie das Werkzeug immer aus, wenn die Arbeit beendet ist und vor dem Ziehen des Steckers.

Bohren mit einem Kernbohrbit

1. Stellen Sie den Betriebsartenwahlschalter (d) auf die Schlagbohr-Position.
2. Justieren Sie den seitlichen Griff (j) entsprechend den Anforderungen.
3. Setzen Sie den passenden Kernbohreinsatz ein.
4. Montieren Sie den Zentrierbohrer auf das Kernbohrbit.
5. Setzen Sie den Zentrierbohrer auf die Bohrstelle und drücken Sie den verstellbaren Drehzahlregler (a). Bohren Sie, bis der Kernbohrer ca. 1 cm in den Beton eindringt.
6. Beenden Sie den Bohrvorgang und entfernen Sie den Zentrierbohrer. Setzen Sie den Kernbohrer wieder auf das Bohrloch und setzen Sie den Bohrvorgang fort.
7. Wenn Sie durch eine Konstruktion bohren, die stärker ist als die Tiefe des Kernbohrbits, entfernen Sie in regelmäßigen Abständen den runden Betonzylinder aus dem Inneren des Kernbohrbits. Um unbeabsichtigtes Wegbrechen von Beton um das Bohrloch herum zu vermeiden, bohren Sie zuerst ein Loch mit dem Durchmesser des Zentrierbohrers vollständig durch die Konstruktion. Bohren Sie dann mit dem Kernbohrer jeweils bis zur Hälfte von jeder Seite.
8. Schalten Sie das Werkzeug immer aus, wenn die Arbeit beendet ist und vor dem Ziehen des Steckers.

Rotationsbohren (Abb. 1)

1. Stellen Sie den Betriebsartenwahlschalter (d) auf die Rotationsbohr-Position.
2. Je nach Werkzeugtyp folgen Sie der passenden folgenden Anweisung:

D25112(C)/D25113/D25213: Montieren Sie den Spannfutteradapter/Spannfuttersatz. D25114: Tauschen Sie die Werkzeugaufnahme gegen das Spannfutter aus.

1. Fahren Sie fort wie unter „Schlagbohren" beschrieben.

WARNUNG: Verwenden Sie niemals Standard-Spannfutter in der Schlagbohr-Betriebsart.

Schrauben (Abb. 1)

1. Stellen Sie den Betriebsartenwahlschalter (d) auf die Rotationsbohr-Position.
2. Wählen Sie die Drehrichtung.
3. Je nach Werkzeugtyp folgen Sie der passenden folgenden Anweisung:

D25112(C)/D25113/D25213: Setzen Sie den speziellen SDS Plus Schraubadapter für die Verwendung mit Sechskant-Schraubbits ein. D25114K: Tauschen Sie die Werkzeugaufnahme gegen das Spannfutter aus.

1. Setzen Sie das geeignete Schraubbit ein. Wenn Sie Schlitzkopfschrauben ein- oder ausdrehen, verwenden Sie immer Bits mit Führungshülse.
2. Drücken Sie sanft auf den verstellbaren Drehzahlregler (a), um eine Beschädigung des Schraubenkopfes zu vermeiden. Bei Rückwärtsdrehung (LH) ist die Drehzahl des Werkzeugs zum weiteren Ausschrauben automatisch verringert.
3. Wenn die Schraube mit dem Werkstück bündig ist, lassen Sie den verstellbaren Drehzahlregler los, um zu verhindern, dass der Schraubenkopf in das Werkstück eindringt.

Spanen und Meißeln (Abb. 1)

D25113/D25114/D25213

1. Stellen Sie den Betriebsartenwahlschalter (d) auf die Position „nur Hammer".
2. Setzen Sie den geeigneten Meißel ein und rasten Sie ihn durch Drehung per Hand in eine der 51 Positionen ein.
3. Justieren Sie den seitlichen Griff (j) entsprechend den Anforderungen.

DEUTSCH

1. Schalten Sie das Werkzeug ein und beginnen Sie mit der Arbeit.
2. Schalten Sie das Werkzeug immer aus, wenn die Arbeit beendet ist und vor dem Ziehen des Steckers.

WARNUNG:

• Verwenden Sie dieses Werkzeug nicht für das Mischen oder Pumpen von leicht entflammbaren oder explosiven Flüssigkeiten (Benzin, Alkohol usw.).
• Mischen oder Rühren Sie keine entsprechend gekennzeichneten brennbaren Flüssigkeiten.

WARTUNG

Ihr DEWALT Elektrowerkzeug wurde für langfristigen Betrieb bei minimalem Wartungsaufwand konstruiert. Ein zufriedenstellender Betrieb hängt von der geeigneten Pflege des Werkzeugs und seiner regelmäßigen Reinigung ab.

WARNUNG: Um die Verletzungsgefahr zu vermeiden, schalten Sie das Gerät aus und trennen Sie es vom Stromnetz, bevor Sie Zubehör anbringen oder entfernen, Einstellungen justieren oder ändern oder Reparaturen vornehmen. Stellen Sie sicher, dass der Auslöseschalter in AUS-Stellung ist. Ein unbeabsichtigter Start kann zu Verletzungen führen.

• Dieses Gerät kann nicht vom Nutzer gewartet werden. Bringen Sie das Werkzeug zu einer autorisierten DEWALT Kundendienstwerkstatt nach ca. 40 Betriebsstunden. Wenn vor Ablauf dieser Zeit Probleme auftreten, wenden Sie sich an eine autorisierte DEWALT Kundendienstwerkstatt.
• Das Werkzeug schaltet automatisch ab, wenn die Kohlebürsten abgenutzt sind.

Kohlebürsten

DEWALT verwendet ein fortschrittliches Bürstensystem, das die Bohrung automatisch stoppt, wenn die Bürsten abgenutzt sind. Dadurch wird ernsthafter Schaden am Motor verhindert. Neue Bürstensätze sind bei autorisierten DEWALT Kundendienststellen erhältlich. Verwenden Sie nur identische Ersatzteile.

Schmierung

Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung.

Zubehörteile und Ansätze müssen regelmäßig rund um den SDS Plus® Einsatz geschmiert werden.

Reinigung

WARNUNG: Immer wenn im Bereich der Luftungsschlitze Schmutzansammlungen zu sehen sind, blasen Sie Schmutz und Staub mit trockener Druckluft aus dem Gehäuse. Tragen Sie zugelassenen Augenschutz und eine zugelassene Staubmaske, wenn Sie diesen Vorgang durchführen.

WARNUNG: Verwenden Sie keine Lösungsmittel oder scharfen Chemikalien zum Reinigen der nichtmetallischen Teile des Werkzeugs. Durch diese Chemikalien kann der in diesen Teilen verwendete Werkstoff geschwächt werden. Verwenden Sie ein mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Werkzeug eindringt. Kein Teil des Werkzeuges darf in Flüssigkeit eingetaucht werden.

Sonderzubehör

WARNUNG: Da anderes Zubehör von Drittanbietern von DEWALT nicht mit diesem Produkt geprüft wurde, könnte die Verwendung von solchem Zubehör gefährlich sein. Zur Vermeidung einer Verletzungsgefahr sollten nur die von DEWALT empfohlenen Zubehörteile mit diesem Produkt verwendet werden.

Optional stehen verschiedene Typen von SDS Plus Bohrbits und Meißel zur Verfügung.

Nähere Informationen über passendes Zubehör erhalten Sie von Ihrem Fachhändler.

Umweltschutz

Getrennte Sammlung: Dieses Produkt darf nicht zusammen mit normalem Hausmüll entsorgt werden.

Wenn Sie Ihr DEWALT Produkt ersetzen möchten oder es ausgedient hat, entsorgen Sie es nicht mit dem normalen Hausmüll. Geben Sie diese Produkte an Sammelstellen zur getrennten Erfassung ab oder stellen Sie es zur Abholung bereit.

DEUTSCH

Durch getrennte Sammlung von gebrauchten Produkten und Verpackungen kann sichergestellt werden, dass sie dem Recycling zugeführt und wiederverwertet werden. Die Wiederverwendung von recyceltem Material trägt zur Verhinderung von Umweltverschmutzung und zur Reduzierung des Rohstoffbedarfs bei.

Nach Maßgabe örtlicher Vorschriften ist die getrennte Sammlung von elektrischen Geräten u. U. über Abholung, Sammelstellen oder den Fachhändler möglich, wo das Produkt ursprünglich bezogen wurde.

DEWALT betreibt eine Einrichtung zur Sammlung und zum Recycling von ausgedienten DEWALT-Produkten. Wenn Sie von diesem Service Gebrauch machen möchten, bringen Sie Ihr Produkt zur Kundendienstwerkstatt zurück, die es für Sie dem Recycling zuführen wird.

Für die Adresse einer Kundendienstwerkstatt in Ihrer Nähe setzen Sie sich bitte mit der örtlichen DEWALT-Niederlassung unter der in dieser Anleitung angegebenen Anschrift in Verbindung. Eine Übersicht der DEWALT-Kundendienstwerkstätten und weitere Informationen zu Servicerichtlinien und Kontaktadressen finden Sie auch im Internet:

www.2helpU.com.

GARANTIE

DEWALT vertraut in die Qualität seiner Produkte und bietet den professionellen Anwendern des Produkts eine herausragende Garantie. Diese Garantieerklärung gilt als Ergänzung und unbeschadet ihrer Rechte aus dem Vertrag als professioneller Anwender oder ihrer gesetzlichen Ansprüche als privater, nicht-professioneller Anwender. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone.

30 TAGE ZUFRIEDENHEITSGARANTIE OHNE RISIKO

Wenn Sie mit der Leistung Ihres DEWALT-Gerätes nicht vollständig zufrieden sind, geben Sie es einfach innerhalb von 30 Tagen komplett im Originallieferumfang, so wie gekauft, an den Händler zurück, um eine vollständige Erstattung oder ein Austauschgerät zu erhalten. Das Produkt darf normalem Verschleiß ausgesetzt sein. Der Kaufbeleg ist vorzulegen.

EIN JAHR KOSTENLOSE INSPEKTION

Innerhalb der ersten 12 Monate ab Kauf werden Wartungs- und Kundendienstleistungen für Ihr DEWALT-Gerät kostenlos durch eine autorisierte DEWALT-Kundendienstwerkstatt ausgeführt. Der Kaufbeleg muss vorgelegt werden. Gilt einschließlich Arbeitskosten. Gilt nicht für Zubehör und Ersatzteile, sofern es sich nicht um einen Garantiefall handelt.

EIN JAHR VOLLSTÄNDIGE GARANTIE

Wenn Ihr DEWALT-Produkt gegen Material- oder Produktionsmängel innerhalb von 12 Monaten ab Kauf einen Fehler aufweist, garantiert DEWALT den kostenlosen Austausch aller fehlerhaften Teile oder, nach unserer Wahl, die kostenlose Wandlung des Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß behandelt. Das Produkt war normalem Verschleiß ausgesetzt.
• Es wurden keine Reparaturversuche durch nicht autorisierte Personen vorgenommen.
• Der Kaufbeleg wird vorgelegt. Das Produkt wird vollständig im Originallieferumfang zurückgegeben.

Wenn Sie einen Anspruch geltend machen möchten, setzen Sie sich mit Ihrem Händler in Verbindung oder finden Sie die nächste DEWALT-Kundendienstwerkstatt im DEWALT-Katalog oder setzen Sie sich mit der DEWALT-Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse in Verbindung. Eine Liste der autorisierten DEWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst finden Sie im Internet unter: www.2helpU.com.

HEAVY-DUTY ROTARY HAMMERDRILL D25112(C), D25113, D25114, D25213

Herzlichen Glückwunsch!

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11

D-65510, Idstein, Deutschland

27.07.2009

DEWALT, Richard-Klinger-Straße 11,

2) ELEKTRISCHE SICHERHEIT

Elektrische Sicherheit

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Deutschland

27.07.2009

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Deutschland

18.05.2009

HINWEIS: Für den Arbeitsbereich

1) SICHERHEIT AM ARBEITSPLATZ

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
