Ürün Tipi	Endüstriyel Darbeli Matkap
Marka	DEWALT
Model	D25113K
Anma Gerilimi	230 V
Güç Tüketimi	800 W
Boşta Devir	0 - 1150 min⁻¹
Yükte Devir	0 - 830 min⁻¹
Darbe Enerjisi (Delme)	3,1 J
Darbe Enerjisi (Keski)	3,4 J
Maks. Delme Kapasitesi (Çelik/Ahşap/Beton)	13 / 30 / 26 mm
Karot Kapasitesi (Yumuşak Tuğla)	65 mm
Uç Tutucu	SDS Plus®
Ağırlık	2,6 kg
Ses Basıncı Seviyesi (LpA)	85 dB(A)
Ses Gücü Seviyesi (LWA)	99 dB(A)
Titreşim Emisyonu (Beton Delme)	14,0 m/s² (K=1,6 m/s²)
Keski Pozisyonları	51
Kavrama	Tork Sınırlayıcı
Güç Kaynağı	Şebeke, 230 V, 10 A
Koruma Sınıfı	Çift Yalıtım (Sınıf II)
Paket İçeriği	1 matkap, 1 yan tutamak, 1 derinlik ayar çubuğu, 1 kutu, 1 kullanım kılavuzu
Bakım	Kuru hava ile temizleme; solvent kullanmayın; yağlama gerekmez
Güvenlik	İşitme koruması, gözlük, toz maskesi; yan tutamak zorunlu
Onarılabilirlik	DEWALT yetkili servisine verin; orijinal yedek parça kullanın
Garanti	1 yıl tam; 30 gün memnuniyet

Sık sorulan sorular - D25113K DEWALT

Kullanım modu nasıl değiştirilir (delme, darbe, keski)?

Kilidi (e) basılı tutun ve mod seçiciyi (d) istenen sembole çevirin. Kilidi bırakın ve seçicinin kilitlendiğini kontrol edin. Çalışma sırasında modu değiştirmeyin.

SDS Plus ucu nasıl takılır?

Ucun sapını temizleyin ve yağlayın. Ucu, alet tutucuya (f) sonuna kadar iterek ve hafifçe çevirerek yerleştirin. Kilitlendiğini kontrol etmek için çekin. Çıkarmak için kilit manşonunu (l) geri itin ve ucu çıkarın.

Delme derinliği nasıl ayarlanır?

Matkap ucunu takın. Derinlik durdurma kilidine (k) basılı tutun. Ayar çubuğunu (i) deliğe yerleştirin ve istenen derinliği ayarlayın. Kilidi bırakın.

Yan tutamak nasıl takılır?

Yan tutamağı gevşetin. Sabitleme aparatını alet tutucunun arkasındaki halkaya yerleştirin: sağ elini kullananlar için tutamak solda, sol elini kullananlar için sağda. İstenen konuma döndürün ve sıkıştırın.

Bu matkabın gücü nedir?

Güç tüketimi 800 W'dır. Boşta devir 1150 min⁻¹'e ulaşır ve darbe enerjisi 3,1 J (delme) veya 3,4 J (keski)'dir.

Alet nasıl temizlenir?

Havalandırma deliklerindeki tozu kuru hava ile üfleyin. Asla solvent kullanmayın. Metal olmayan parçaları nemli bir bezle (su ve yumuşak sabun) temizleyin. Suya daldırmayın.

Anormal ses veya aşırı titreşim durumunda ne yapmalı?

Aleti durdurun ve fişini çekin. Ucun doğru takıldığını ve aşınmadığını kontrol edin. Sorun devam ederse, aleti DEWALT yetkili servisine verin.

DeWalt olmayan aksesuarlar kullanabilir miyim?

Yalnızca DEWALT tarafından önerilen SDS Plus aksesuarlarının kullanılması önerilir. Test edilmemiş aksesuarların kullanımı tehlikeli olabilir ve garantiyi geçersiz kılar.

Bu ürünün garantisi nedir?

DEWALT, 30 gün memnuniyet garantisi (değişim veya para iadesi) ve malzeme veya işçilik hatalarına karşı bir yıllık tam garanti sunar. Satın alma belgesi gereklidir.

Beton delmek için uygun matkap ucu nasıl seçilir?

SDS Plus'a uygun, yüksek kaliteli karbür uçlu matkap uçları kullanın. Beton için darbe modunu ve ≤ 26 mm çapında bir matkap ucu seçin. Daha büyük delikler için karot ucu kullanın.

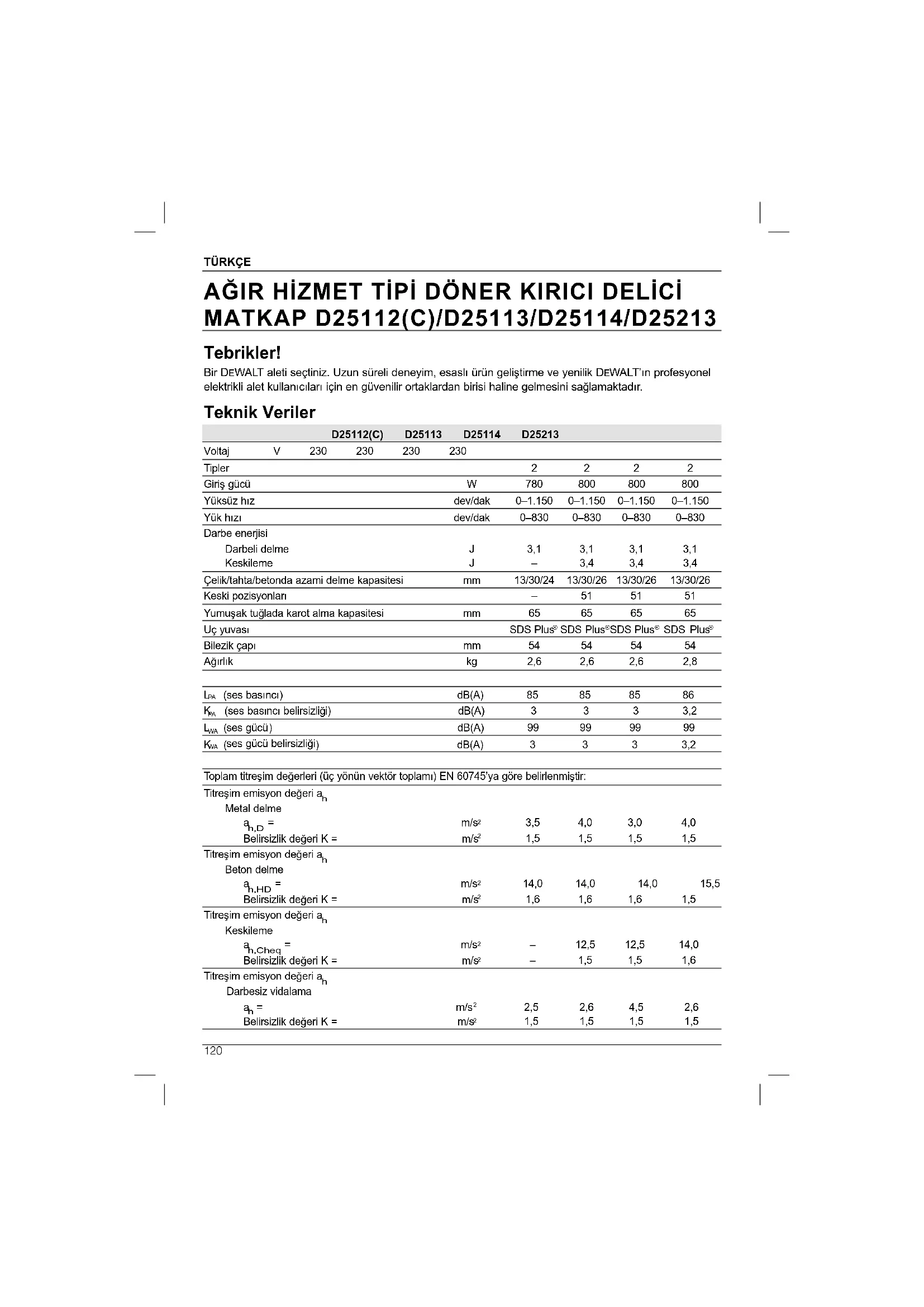

KULLANIM KILAVUZU D25113K DEWALT

Bir DEWALT aleti setiniz. Uzun sureli deneyim, esasi urun gelistme ve yenlik DEWALT in profesyonel elektrki ale t kullanicari icn en guvenilir ortaklardan birisi haline gelmesini saglamaktadir.

Teknik Veriler

	D25112(C)		D25113	D25114	D25213
Voltaj	V	230	230	230	230
Tipler					2	2	2	2
Girgis Güncü				W	780	800	800	800
Yüksüz hits				dev/dak	0-1.150	0-1.150	0-1.150	0-1.150
Yük hits				dev/dak	0-830	0-830	0-830	0-830
Darbe ernejisi
Darbeli delme				J	3,1	3,1	3,1	3,1
Kesikileme				J	-	3,4	3,4	3,4
Çelik/tahta/betonda azami delme kapasitesi				mm	13/30/24	13/30/26	13/30/26	13/30/26
Keski pozisyonlari					-	51	51	51
Yumusak tuğlada karot alma kapasitesi				mm	65	65	65	65
Uç yuvası					SDS Plus®	SDS Plus®	SDS Plus®	SDS Plus®
Bilezik capi				mm	54	54	54	54
Ağırlik				kg	2,6	2,6	2,6	2,8
LPA (ses basinci)				dB(A)	85	85	85	86
KPA (ses basinci belirsisiligi)				dB(A)	3	3	3	3,2
LwA (ses güüü)				dB(A)	99	99	99	99
KwA (ses güüü belirsisiligi)				dB(A)	3	3	3	3,2

Toplam titresimdehyerileri(üç)yönün vektör toplamı)EN 60745'ya,göre belirlenmişir:
Titresim emisyondehyeri a h Metal delme\(a_{h,D} =\)Belirsiszikdehyeri K=	m/s2	3,5	4,0	3,0	4,0
	m/s2	1,5	1,5	1,5	1,5
Titresim emisyondehyeri a hBeton delme\(a_{h,HD} =\)Belirsiszikdehyeri K=	m/s2	14,0	14,0	14,0	15,5
	m/s2	1,6	1,6	1,6	1,5
Titresim emisyondehyeri a hKeskileme\(a_{h,Cheq} =\)Belirsiszikdehyeri K=	m/s2	-	12,5	12,5	14,0
	m/s2	-	1,5	1,5	1,6
Titresim emisyondehyeri a hDarbesiz vidalama\(a_{h} =\)Belirsiszikdehyeri K=	m/s2	2,5	2,6	4,5	2,6
	m/s2	1,5	1,5	1,5	1,5

Bu bilgi sayfasinda verilen titresim emisyon duzyei, EN 60745'ete saqlanan standart teste uygun olarak olgulmustur ve alelere birbiryle karsilastummak icin kullanlabilir. On maruziyet degerlendirmesi icin kullanlabilir.

UYARI: Began edilen titresim emisyon duzeyi, aletin ana uygulamalarini yansitur. Ancak alet farkl aksesuarlarfa farkl uygulamalar icin kullanilrsa veya bakimi kotu yapilrsa, titresim emisyonu degisebilir. Bu, toplam calisma suresindeki maruziyet duzeyini onemli olcude artrabilir.

Tahmini titreşim maruziyeti, aletin kapali kaldigi veya calismasina karsin is gormedişi zamanlan da dikkate almalir. Bu, toplam calisma suresindeki maruziyet duzeyini onemli olçüde azaltabilir.

Operatörü titresim etkilerinden korumak

icin su turde ek guvenlik onlemleri aln: Aletin ve aksesuararin bakimini yapin, elleri sicak tutun, calisma modellerini duzenleyin.

Sigortalar:

Avrupa 230 V aletler

10 Amper,

ana

sebeke

Tanimlar: Güvenlik Talimatlari

Asagidaki tanimlar her isaret sozcuigciddiyet derecesini gosterir. Luften kilavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLIKE: Engellenmemesi halinde olum veya ciddi yaralanma ile sonuclanabilecek cok yukin bir tehlikel durumu gostirir.

UYARI: Engellenmemesi halinde olum veya clddi yaralanma ile sonuclanabilecek potansiyel bir tehlikeli durumu gosterir.

DIIKKAT: Engellenmemesi halinde onemsis veya orta dereceli yaralanma ile sonuclanabilecek potansiyel bir tehlikeli durumu gosterir.

IKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile iliskisi olmayan durumlari gosterir.

Elektrik carpmasi riskini belirr.

skini belirtir.

EC-Uygunluk bildirimi

MAKINE DIREKTIFI

D25112(C), D25113, D25114, D25213

DEWALT, "teknik veriler" böllumunde açıklanan bu ürünlerin 98/37/EC (28 Aralik 2009'a kadar), 2006/42/EC (29 Aralik 2009'dan itibaren), EN 60745-1, EN 60745-2-6 normlarina uygun olarak tasarlandi gini benan eder.

Bu urnler ayrica 2004/108/EC Direktifile uyumludur. Daha fazla bilgi icin, lufen asagidaki adresten DEWALT ile irtbata gecin veya kilavuzun arkasinabakin.

Bu belge alto imzasi bulunan yetkili, teknik dosyanin derlenmesinden sorumludur ve bu beyani DEWALT adina vermistir.

Horst Grossmann

Baskan Yardimci, Muhendislik ve Ürün Gelistime

UYARI: Yaralanma riskini azaltmak icin, kullanim kilavuzunu okuyun.

Genel Elektrikli Alet Güvenlik Uyarilari

UYARI! Tum guvenlik uyarilarni ve tum talimatlari okuyun. Uyar ve talimatlara uyulmaması elektrik carpması, yangin ve/veya ciddi yaralanmaya yol acabilir.

TUM UYARI VE TALIMATLARI ILERIDE BAŞVURU AMACIYLSA KALAYIN

Uyarilarda gecen "elektrikl aleit terimi, ana sebekeden guc alan (kablolu) elektrikl aletinizi veya pil ile calisan (kablosuz) elektrikl aletinizi ifade etmektedir.

1) CALISMA ALANININ GUVENLIGI

a) Calisma alanini temiz tutun ve iyi Isiklandinn. Karisik veya karanlik bolgeler kazalara yol acabilir.

TÜRKGE

b) Elektrikl aletleri yanici sivilar, gazlar veya toz gibi patlayi cllarin bulundugu ortamlarda kullanmayin. Elektrikl aleler toz veya dumani atesleyebilecek kivilcimlar cikarmaktadir.
c) Bir elektrikli aleti kullanirken;cocuklar ve etraftaki insanlan uzakta tutun. Dikkat dagitici seyler kontrolü kaybetmenize sebep olabilir.

a) Elektrikl aletin fisleri prize uygun olmaldir. Fisi hicbir sekilde degistirmeyin. Topraklanmig elektrikl aletler ile birlikte adaptor fislerini kullanmayin. Degistirilmemis fisler ve uygun prizler elektrik carpmasi riskini azaltacaktur.
b) Borular, radyatorler, mutfak ocaklar ve buzdolaplan gibi topraklanmis yüzeylerle vucudunuzun temas etmesini engelleyin. Vucudunuzun topraklanmasi halinde elektrik carpmasi riski artmaktadir.
c) Elektrikli aleteri yagmura vya Islak kosullara maruz birakmayin. Bir elektrikli aletin icine giren su, elektrik carpmasi riskini artiracaktir.
d) Kabloyu baska amaclarla kullanmayin. Kabloyu hicbir zaman elektrikli aleti tasimak, sürklemek veya prizden cekmek üzere kullanmayin. Kabloyu isi, yag, keskin koser veya hareketli parcalardan uzak tutun. Hasarli vya dolasmis kabolar elektrik carpmasi riskini artirmaktadir.
e) Bir elektrikli aleti dis mekanda kullanirken, dis mekan kullanimina uygun bir uzatma kablosu kullanin. Dis mekan kullanimina uygun bir kablonun kullanilmasi elektrik carpmasi riskini azaltmaktadir.
f) Elektrikli aletin nemil ortamda calismasi kacinilmazsa, bir artic akim cihazi (RCD) korumali besleme kullanin. RCD kullanimi elektrik carpma riskini azaltir.

3) KISESEL GUVENLIK

a) Bir elektrikli aleti kullanirken tetikte olun, ne yaptiginiza dikkat edin ve sagduyunuzu kullanin. Yorgun oldugunuz zaman veya ilac, alkol ya

da baska tedavi etkisi aktnda iken elektrikli aleti kullanmayin. Elektrikli aletleri kullanirken bir anluk dikkatsizlik ciddi kisel yaralanmaya yol acabilir.

b) Kisisel koruyucu ekipman kullanin. Her zaman goz korumasi kullanin. Uygun kosullarda kullanilan toz maskesi, kaymaz emniyet ayakkabilar, kask veya duyma korumasi gibi koruyucu ekipman kisel yaralanmalar azaltacaktir.

c) Istemeyerek calistirmaktan kaçınin. Güç kayınalık ve/veya pil takimi baglamadan, aleti yerden kalırmadan ya da taşmadan oludugundan emin olun. Elektrikl alelere parmeginiz anahart üzerindeyken taşmak veya anahtri acık konumdaki elektrikl alelere prize takmak kazalara yol acacaktir.

d) Elektrikli aleti aci k konuma getirmeden once varsa ayar anahtarini veya ayarli penseyi cikarin. Elektrikli aletin donen blr parcasina bagl kalan bir ayar1 pense veya anahtar kisi sel yaralanmaya yol acabilir.

e) Yetisemeyeciginiz noktalara uzanmayin. Her zaman icin uygun ayak basacak yer bulun ve dengenizi saglayin. Böylece beklenmeyen durumlarda elektrikli alet daß iyi kontrol edilebilecekbir.

f) Uygun giysiler giyin. Bol giysiler veya taki kullanmayin. Saçıniz, ghisileriniz ve eldivenlerinizi hareketlī parçalardan uzak tutun. Bol giysiler, takilar veya uzun saç hareketlī parçalara takilabilir.

9) Toz cekme ve toplama araç-gereçlerinin baglanmasi icin cihazlar verilmesi halinde, bunlarin uygun bicomde baglanmasi ve kullanilmasini saglayin. Toz toplama kullanimi toza ilgili tehlikeleri azaltabilir.

ELEKTRIKLI ALETIN KULLANIMI VE BAKIMI

a) Elektrikli aleti zorlamayin. Uygulamaniz icinogr dogr elektrikli aleti kulanin. Doogr elektrikli ale, tasarlandir hizda isi daha iy ve daha guvenli yapacaktir.
b) Acma/kapama anahtari calismazsa elektriki aleti kullanmayin. Anahtar ile kontrl edilemeyen herhangi bir elektrkii alet tehlikelidir ve tamir edilmidelir.

TÜRKÇE

c) Herhangi bir ayarlama yapmadan, aksesuvarlan degistirmeden vya elektrikl aleleri saklamadan once fsi guc kaynagindan cekin ve/ veya pilleri cikarin. Bu turlu koruyucu guvenlik onlemler elektrikl aletin yanilslikla calismasi riskini azaltir.
d) Bostaki elektrikli aleleri;cocuklarin erisemeyecegi yerderde muhafaza edin ve elektrikli aleti veya bu talimatlan bilmeyen kisilerin elektrikli aleti kullanmasina izin vermeyin. Elektrikli alelter egitimsiz kullanicilarin elinde cok tehlilikdir.
e) Elektrikl aleferin bakimini yapin. Hareketli parçalarin hizalanmasini vya baglantilarini, parçalarin kirk olup olmadigün ve elektrikl aleferin calismasini etkileyebilecek baska kosullari kontrol edin. Hasarli ise, kullanmadan once elektrikl aletin tamirini yaptinn. Kazalarin pekçoğu, bakimi yapilmayan elektrikl aleferden kaynaklanmaktadir.
f) Kesme alelterini keskin ve temiz tutun. Bakimi gerektigi sekilde yapilmis keskin uclu kesme alelterinin rahatszik yaratma olasili daha az, kontrolü daha kolaydir.
g) Elektrikli el aletini, aksesuvarlari ve uclari vb. calisma sartarini ve gerceklestirilecek ici goz onune alarak bu talatmlara gore kullan. Elektrikli aletin amaci disindaki islemlerde kullanilmast tehlikeli durumlara yol acabilir.

5) SERVIS

a) Elektrikl aletinizin egitimli bir tamir gorevli sarafindan sadece ayni yedek parçalar kullanilarak tamir edilmesini saglayin. Bu sekilde elektrikl aletin guvenligi saglanmis olacaktir.

Doner Kirici Deliciler icin ilave Özel Güvenlik Kurallari

Koruyucukulaklik kullanin.Guruttye maruz kalinmasi,isitme kaybina yol aqabilir.
- Ürün paketinde bulunan yardimci tutma kollarimi kullanin. Kontrolü kaybetmeniz, yaralanmanıza neden olabilir.
Aletin, gomuli elektrik kabolarina veya kendi kablosuna temas etmesine yol açabilecek durumlarda aleti izole edilmis saplarindan tutun. Alet elektrik

akimi bulunan kabolarla temas ettiginde, akim iletken metal parcalari uzerinden operatore iletilerek elektrik carpmasina yol acabilir.

Kesilecek parçayı saglam bir yere sabitlemek icin iskence veya baska araclar kullanin. Parçanin elinizle veya VLCudunuzu kullanarak tutulması güvenilmazdir ve kontrol kaybina neden olabilir.
- Koruyucu gozluk veya gozü koruyacak baska araçlar kullanin. Kırma delme islemleri uzşan talaslara neden olur. Üçan parçacıklar kalı gez添加剂 neden olabilir. Toz ureten uygulamalarda toz maskesi vya solunum aygün tiakin. Uygulamalarin goğu icin koruyucu kulaklik gerekebilir.
- Aleti her zaman sikica tutun. Bu aleti her iki elinizle kavramadan kullanmaya calismayin. Yan tutamagin daima kullanlmasi taviye edilir. Bu aletin tek elle kullanlmasi kontrk kaybina neden olabilir. Nervurtu celik gibi sert malzemelerin kurlmasi veya bu tur malzemelerle karsilasilmasi da tehlikeli olabilir. Kullanmadan once yan tutamagi sikin.
- Bu aleti uzun sure calistirmayin.
Çekıç etkisinden kaynaklanan titresim el ve kollariniza zarar verebilir. İlave tampon saglamak ilen eldiven kullanin ve sik sik ara vererek maruz kalınan titresimi sinirlayin.
UcIar kendi basiniza yenilemeye calismayin. Keskilerin yenilenmesi yetkili bir uzman tarafindan yapilmaldir. Uygun olmayan sekilde yenilenmis keskiler yaralanmaya neden olabilir.
Aleti kullanirken veya uclari degistirken edlven glyin. Alet izerindeki acikta olan metal parcalar ve uclar calisma sirasinda oldukca sicak olabilirer. Parcalanan malzemenin kucuk parcaciklar ciplak ellere zarar verebilir.
- Uç tam.olarak durmadan aleti asia yere koymayin. Dōnen uçlar yaralanmaya neden olabilir.
- Sikisan uclari sikarmak icin uclara减免cle vurmayin. Metal veya malzeme parcaciclari firlayar yaralanmaya neden olabilir.
Haficce asinmis keskiler taqlama yontemlye yeniden keskincelestirilebbllr.
- Elektrik kablosunu donen uçtan uzakta tutun. Kabloyu vucudunuzun hiçbir uzvuna

TÜRKÇE

sarmayin. Donen uca dolagan bir elektrik kablosu yaralanmaya ve kontrl kaybina neden olabilir.

Kalan Riskler

Asagidaki riskler kiri ci - delici kullanmanin ozunde mevcuttur.

Aletin donen veya sicak parcalarina dokunma sonucu yaralanma

Igili güvenlik kurallarinin uygulanmasina ve güvenlik donanımarın kullanilmasina ragmen kalici bazı risklerin onüne geleilememektedir. Bunlararasinda:

• Isitme kaybi.
  -Aksesuar degistirken parmaklarin ezilme tehlikesi.
• Beton ve/veya cimento bazizi malzemeler üzerinde calisirken meydana gelen tozun yutulmasi sonucu olusan sajik sorunlar bulunmaktadir.

Alet üzerindeki etiketler

Alet üzerinde asagidaki etiketler bulunmaktadir:

Kullanmadan once kullanim kilavuzunu okuyun.

Kulak koruması kullanin.

Göz korumasi kullanin.

TARIH KODU KONUMU (SEKIL 1)

imalat yilini da iceren Tarih Kodu (n) govdeye baslidir.

Ornek:

2009 XX XX

Imalat Yili

Paket iceriigi

Paket iceriiginde sunlar bulunmaktadir:

1 Aigr hizmet tipi doner kiri ci delici
1 Yan tutamak
1 Derinlik ayarlama cubugu
1 Alet kutusu
1 Anahtarsiz mandren (D25114K)

1 Anahtarli mandren + mandren adaptor (D25112CK)
1 Kullanim kilavuzu
1 Parca semasi

Alet, parçalar ve aksesuartarda naktiye sirasinda hasar olusup olusmadiğini kontrol edin.
- Calistimadan once bu kilavuzu iyice okuyup anlamak icin zaman ayirin.

Tanimlama [sek. (fig.) 1]

! UYARI: Hicbir zaman elektrifik aleti veya herhangi bir parcasini degistirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

a. Değisken hiz Düğmesi
b. Kilitleme duğmesi (D25112(C)/D25113/D25114)
c. Ileri/geri dugmesi
d. Mod sejmdeugmesi

e. Emniyet kilidi

f. Uc yuvasi
g.Toz kappa
h. Kilitleme bileziigi (D25114)

i. Derinlik ayarlama cubugu
j. Yan tutamak
k. Derinlik sabitlme kelepcesi

KULLANIM ALANI

Bu aigir hizmet tipi doner kurici deliciler profesyonel delme ve darbeli delme, vidalama ve havif yontma maksadiyla tasarlanmistir.

Islak kosullarda veya yanici sivi ya da gazlarin mevcut oldugu ortamlarda KULLANMAYIN.

Bu kiri ci deliciler profesyonel elektrkli aleterdir.

Cocuklarin alete elmesine izIN VERMEYIN. Bu alet deneyimsiz kullanicilar tarafindan kullanirken nezaret edilmelir.

Tork sinirlama kavramasi

Tüm dōner kirici deliciler matkap uçunun sikismasi durumunda operatore iletilen(Maximumtork tepkisi ažaltmak icin bir tork sinirama kavramasi ile donatilmşildır. Bu Özellik ayrica disli ve elektrik motorunun teklemesini de engeller. Tork sinirama kavramasi fabrikada ayarlanmş olarak gelir ve sonradan ayarlanamaz.

TÜRKÇE

Elektrik emniyeti

Elektrik motoru sadece tek bir voltaj icin tasarlanmistr. Her zaman guc kaynaginin, etiket plakasindaki voltajla ayin olup olmadigi n kontrl edin.

DEWALT sarj cihaziniz EN 60745
standarina uygun olarak Çift yalıtmildir, bu nedenle, topraklama kablosuna gerek yokitur.

Güç kablosu hasarlysa, DEWALT servis kurulusundan temin edilbilen özel olarak hazirlanmı bir kabloyladehyi.

Uzatma Kablosu Kullanma

Gerekli olmadiğı surece uzatma kablosu kullanilmamaldir. Şar cihazinizin Güç girisine uygun onayl bir uzatma kablosu kullanin (teknik verilere bakın). Minimum iletken ebadi 1 mm²;(Maximum uzunluk 30 m'dir.

Bir kablo makarasi kullanirken, her zaman kabloyu tamamen makaradan cikarin.

MONTAJ VE AYARLAMALAR

UYARI: Yaralanma riskini
azaltmak icin, aksesuarlari
takip cikarmadan once, ayarlama
yapmadan veva ayarlari degistirmeden
once veva tamir etmeye baslamadan
once uniteyi kapatin ve makinenin
guc kaynagiblantisini kesin.
Tetikleme anahtarinin KAPALI
konumda oldugundan emin olun. Aletin
yanliskla calismasi yaralanmaya
sebep olabilir.

Calisma Modunun Seçilmesi (sek. 2A, 2B)

D25112(C) (SEK. 2A)

Bu alet asagidaki calisma modaliranda kullanlabilir:

Doner delme: vidalama ve celik, ahsap ve plastikleri delmek icin

Darbeli delme: beton ve cimento bazl malzemeleri delmek icin.

D25113/D25114/D25213 (SEK. 2B)

Bu alet asagidaki calisma modalirinda kullanlabilir:

Doner delme: vidalama ve celik, ahsap ve plastikleri delmek icin

Darbeli delme: beton ve cimento bazl malzemeleri delmek icin.

Sadece darbe: haffif yontma, keskileme ye yikim uygulamalar icin. Bu modda alet ayrica sikisan bir matkap ucunu kurtermak icin bir levye gibi de kullanilabilir.

Uc donusu: sadece duz keshiyi istenen pozisyona dondurmek icin kullanlan calismayan pozisyon.

1. Calisma modun segmek icin emniyet kildine (e) basin ve istene modun simgesini gosterene dek mod seme duugmesini (d) dondurun.
2. Emniyet kildini birakin ve mod sejmdeugmesinin yerine sabitlenigini kontrl edin.

UYARI: Calisma modunu, alet calisirken segmeyin.

Keski Pozisyonunun Belirlenmesi (sek. 2A, 2B)

Keski belirlenerek 51 farkl pozisyona sabitlenebilir.

1. "Dönen uç" pozisyonunu österene dék mod seçme duğmesini (d) cevirin.
2. Keskiyi istenilen pozisyona dondurun.
3. Mod sejm duğmesini (d) "sadece cekiç" pozisyonuna cevirin.
4. Keskiyi pozisyona sabitlenene dek dondürn.

SDS Plus® Aksesuarlarinin Takilip Çikarilmasi (sek. 3)

Bu alet SDS Plus aksesuarlarini kullanir (SDS Plus uç sapin nin kesti icin sekil 3'deki küçuk resme bakin). Sadece profesyonel aksesuarlar kullanmani zi tavsiye ederiz.

1. Uc sapini temizleyerek gresleyin.
2. Uc sapini uc yuvasa (f) sukun.
3. Ucu asagbi bastirarak oluklara oturana dek haffiffe cevirin.
4. Düzgün oturup oturmadigi nkitrol etmek icin ucu cekin. Kima delme fonksiyonu, uç yuvasina oturduğunda ucun eksenel olarak birkac santimetre oynayablimesini gerektirir.
5. Ucu cikarmak icin u yuvasi sabitlemebilezigini (I) gericekin ve ucu cekerek cikarin.

TÜRKÇE

UYARI: Aksesuar degistirken daima eldiven giyin. Alet ve aksesuar uzerindeki acikta olan metal parcalar calisma sirasinda oldukca sicak olabilirler.

Yan tutamak (j) sag elini ya da sol elini kullanan kullanicilarin kullanabilecekleri sekilde takilabilir.

UYARI: Yan tutamak dizgün takilmadan aleti kullanmayin.

1. Yan tutamagi gevsetin.
2. Sag elini kullanan kullaniclar icin: tutamak solda kalacak sekilde yan tutamak kelepcesini uç yuasin inarika kisminda bulunan manşonun üzerindenGPCirin.

Sol elini kullanan kullaniciar icin: tutamak sagda kalacak sekilde yan tutamak kelepcesini uc yuvasinin arka kisminda bulunan mansonun uzerindenGPCirin.

1. Yan tutamağı istenilen pozisyona dondürün ve tutamağı sikin.

Delme Derinliginin Ayarlanmasi (sek. 5)

1. Gereken matkap ucunu yukarida anlatildigi sekilde takin.
2. Derinlik sabitleme kelepcesine (k) bastirin ve basili tutun.
3. Derinlik ayarlama cubugunu (i) derinlik sabitlemte kelepcesinin icindenGPCirin.
4. Delme derinligini sekilde gosterildigi gibi ayarlayin.
5. Derinlik sabitleme kelepçesini serbest birakin.

Ileri/geri Düğmesi (sek. 6A, 6B)

D25112(C)/D25113/D25114 (SEK.6A)

1. Ileri yönlü (sag) donus icin ileri/geri Düğmesini (c) sag tarafa aln. Aletin üzerindeki ok isaretlerine bakin.
2. Ger yonlu (sol) donus icin ileri/geri duugmesini (c) sol tarafa alin.

D25213 (SEK.6B)

1. Ileri yönlü (sag) donus icin ileri/geri Düğmesini (c) sol tarafa alin. Aletin üzerindeki ok isaretlerine bakin.
2. Ger yonlu (sol) donus icin ileri/geri duugmesini (c) sag tarafa alin.

UYARI: Donus yonunu degistirmeden once daima motorun tamamen durmasini bekleyin.

Mandren Adaptörü ve Mandrenin Takilmasi

D25112(C)/D25113/D25213

1. Mandreni mandren adaptorün disli ucuna vidalayin.
2. Bagl mandren ve adaptoru, standart SDS Plus uçmugs gibi alete takin.
3. Mandren, standart SDS Plus® uça ayni sékilde Çikanilir.

! UYARI: Standart mandrenleri asla darbeli delme modunda kullanmayin.

Uc Yuvasinin Mandrenle Degistirilmesi (sek. 7)

D25114K

1. Kilitleme bilezigi (h) aça m pozisyonuna dondürn ve uç yuvasimi (f) sekserek cikarin.
2. Mandreni (m) mile sukun ve kilitleme bilezigini kilitleme pozisyonuna dondurun.
3. Mandreni uç yuvasiya değistirmek icin.Once uç yuvasiniçikardiginiz giblmandreniçkarin. Ardindan uç yuvasini, mandreni taktiginiz gibi takin.

! UYARI: Standart mandrenleri asla darbeli delme modunda kullanmayin.

Toz Kapaginin Değistirilmesi (sek. 3)

Toz kapaigi (g) mekanizmaya toz girmesini engeller. Eskimi toz kapaigi derhal degistirin.

1. Uç yuvasi sabitleme bilezigini (I) gerı cekin ve toz kapaşimi (g) cekerek Çiakin.
2. Yeni toz kapağıni takın.
3. Uç yuvasi sabitleme bilezigjini birakin.

KULLANMA

Kullanna Talimatlari

Güvenlik talimatlarna veGPCeri duzenlemelere her zaman uyun.

Boru ve kablo tesisatlanin yerlerine dokkat edin.
Alete sadece hatif bir baski (yaklasik 5 kg) uygulayin. Asiri guc uygulamak delme islemini hizlandirmadigi gibi aletin performansini duuserekok omrunu ksaltir.
Toz kapağina zarar vermemek icin cok derin delmeyin veva ilerlemeyin.
Daima aleti iki elinizle sikica tutun ve durusunuzun guvenli olmasina dikkat edin (sek. 8). Aleti daima yan tutamak dizgün takili vaziyette kullanin.

Uygun El Pozisyonu (sekil 1,8)

UYARI: Ciddi yaralanma riskini azaltmak icin, DAIMA sekilde gosterilen uygun el pozisyonunu kullanin.

UYARI: Ciddi yaralanma riskini
azaltmak icin, ani tepki ihimaline karshi
aleti DAIMA sikica tutun.

Uygun el pozisyonu bir elin yan tutamakta (j) ve diger elin ana tutamakta (o) olmasini gerektirir.

AÇma Kapama (şek. 1)

D25112(C)/D25113/D25114

1. Aleti calistirmak icin degisken hiz dugmesine (a) basin. Degisken hiz dugmesine uygulanan basing, aletin hizini belirler.

2. Kesintisiz calisma icin degisken hizl dugmeyi basili tutun, kilitleme duğmesine (b) basin, ardindan degisken hizl dugmeyi birakin.

3. Aleti durdumak icin duğmeyi birakin.

4. Aletin kesintisiz calismasini durdurmak icin duğmeye kisa sureli basin ve birakin. Is bittikten sonra ve fişi prisden seksarmadan oncedaima aleti kapatin.

D25213

1. Aleti calistirmak icin degisken hiz dugmesine (a) basin. Degisken hiz dugmesine uygulanan basing, aletin hizini belirer.

2. Aleti durdurmak icin duğmeyi birakin.

3. Aleti kapali konumda sabitlemek icin ileri/geri duğmesini (c) ortaya alin.

Darbelidelme(sek.1)

SERT UCLA DELME

1. Mod secrete dugmesini (d) darbeli delme pozisyonuna cevirin.
2. Uygun matkap ucu takin.
   NOT: En iyi sonuclar icin yuksek kalitede karbür uclar kullanin.
3. Gerektiginde yan tutamaigi (j) ayarlayin.
4. Gerekirse delme derinligini ayarlayin.
5. Delik delinecek yeri isaretleyin.
6. Matkap ucunu delinecek yere yerleştin ve aletiagine.
7. Is bittikten sonra ve fisi prisiden cikarmadan once daima aleti kapatin.

Karot Ucla Delme

1. Mod seçme dugmesini (d) darbeli delme pozisyonuna cevirin.
2. Gerektiginde yan tutamaigi (j) ayarlayin.
3. Uygun karot uç takın.
4. Punta matkabini karot uca takin.
5. Punta matkabini delinecek yere yerlestitin ve degisken hiz duğmesine (a) basin. Karot betona yaklasik 1 cm girene delin.
6. Delmeyi durdurun ve punta matkabini seksarin. Karot ucu deligi tekarr yerleşirerek delmeye devam edin.
7. Delinecek yapinin kalinligi karot ucunund derinliginden daha fazla ise duzenli araliklarla ucun icindeki yuvarlak beton veya ozu kirarak cikarin. Deligi etrafindaki betonun istenmeden kinilmasin engellemek icin oncelikle yapı boyunca capi punta matkabinin capiyla ayni olan bir delik acin. Ardindan bu deligi her iki tarfantan yariya kadar delerek genisletin.
8. Is bittikten sonra ve fişi prizdensciousmanan once daima aleti kapatin.

TÜRKÇE

Doner Delme (sek. 1)

1. Mod seme duğmesini (d) "doner delme" pozisyonuna cevirin.
2. Aletinize情况进行分析，以确定是否适合进行操作。

D25112(C)/D25113/D25213: Mandren adaptor/mandren duzenegini takin.

D25114: Uc yuvasin mandrenle degistirin.

1. Darbeli delme ile ayni sekilde devam edin. UYARI: Standart mandrenleri asla darbeli delme modunda kullanmayin.

Vidalama (sek. 1)

1. Mod segeme dugmesini (d) doner delme pozisyonuna cevirin.
2. Donus yonunu segin.
3. Aletinize情况进行分析，以确定是否适合进行拔毛操作。

D25112(C)/D25113/D25213: Altö Korea tomavida uçlarıyla kullanmak icin özel SDS Plus® vidalama adaptörün採取.
-25114K: Uç yuvasıni mandrenle degiştin.

1. Uygun tornavida ucu takin. Düz yankli vidalari vidalarken daima yarik bulma aparati uzlar kullanin.
2. Vida basinin hasar gormesini engellemek icin deigisken hiz duğmesine (a) haffce basin. Ters (sol) donuste, vidayi kolayca cikarmaniz icin aletin hizi otomatik olarak duser.
3. Vidanin basi is parcasina gomuli durumdaysa vida basinin is parcasina girmesini engellemek icin degisken hiz dugmesini birakin.

Yontma ve Keskileme (sek. 1)

D25113/D25114/D25213

1. Mod seçme dügmesini (d) "sadece Çekig" pozisyonuna cevirin.
2. Uygun bir keski takin ve 51 pozisyondan birine sabitlemek icin elinizle keshi yi cevirin.
3. Gerektiginde yan tutamaqi (j) ayarlayin.
4. Aleti aqin ve calismaya baslayin.
5. Is bittikten sonra ve fisi prizden qikarmadan once daima aleti kapatin.

UYARI:

• Bu aleti kolay tutusur veya patlayici sivilari (benzin, alkol, vs.) karistirmak veya pompalamak icin kullanmayin.
• Etiketinde yanici oldugu belirtilen sivilari karstirmayin.

BAKIM

DEWALT elektrikli aletiniz minimum bakim gerektirecek sekilde uzun yllar calismak uzere tasarlanmistir. Surekli tatkinar calisma duzgün aletbakimi ve duzenli temizlige baglidir.

UYARI: Yaralanma riskini

azaltmak icin aksesuarlari takip cikarmadan once, ayarlarla oynamadan veya degistirmeden once ya da tamir yaparken alei kapatin ve makineyi guc kaynagindan ayirin. Agma/kapama duqmesinin kapali konumda oldu gunu kontrl edin. Aletin yanliglika calistirlmasi yaralanmaya neden olabilir.

• Bu makineye kullanı tarafindan servisi yapilamaz. Yaklaşık 40 staat kullanim sonunda aleti yetkili DEWALT servisiç Gütürn. Bu süreden.Once sorunla kargaşırsaniz yetkili DEWALT servisi basvurun.
• Karbon fircalar eskidiginde alet otomatik olarak kapanir.

Motor Firçalari

DEWALT, fircalar asindiginda matkabi otomatik olarak durduran bir ileri firca systemi kullanir. Bu sayede motorun ciddi hasar gormesi engellenir. Yeni firca kompleleri yetkili DEWALT servis merkezlerinden temin edilebilir. Daima originalyedek parca kullanin.

Yaglama

Elektrikl aletiniz ilave yağlama gerektimez.
Kullananan aksesuarlar ve takımlarin, SDS Plus donanimin etrafina gelen kisimleri duzenli olarak yağlanmaldir.

TÜRKÇE

Temizleme

UYARI: Havalandirma deliklerinde ve etrafinda toz toplanmasi halinde bu tozu ve kiri kuru hava kullanarak ana govdeden uzaklastirn. Bu islemi gereklestirirken onayl bir goz korumasi ve onayl toz maskesi takin.

! UYARI: Aletin metalik olmayan parçalarini temizlemek icin aslaçozücuyeva baska seri kimyasal kullanmayin. Bu kimyasallur parçalarda kullanilamalzemelerigusuzleşirir.Yalnizca su ve yumusak sabunla nemlendirilmis bir bez kullanin.Aletin icine herhangi bir sivinin girmesine izin vermeyin; aletin herhangi bir parcasini bir svi icine daldirmayin.

Opsiyonel aksesuarlar

UYARI: DEWALT tarafindan
verilenlerin disindaki aksesuarlar bu
urun uzerinde test edilmediginden, szo
konusu aksesuarlarin bu alette birlke
kullanilmasi tehlikeli olabilir. Yaralanma
riskini azaltmak icin, bu alette birlke
sadece DEWALT tarafindan tavsiye
edilen aksesuarlar kullanilmaldir.

Opsiyonel olarak ceşitli tiplerde SDS Plus® matkap uclari ve keskiler mevcuttur.

Uygun aksesuarlarla ilgili daha fazla bilgi almak icin saticinizla gorusun.

Cevrenin korunmasi

Ayri toplama. Bu urun normal evsel atiklarla birlikte imha edilmemelidir.

Herhangi bir zamanda DEWALT urununuzu deigiistirmek isterseniz ya da artik isinize yaramiyorsa, normal evsel atklarla birlkte atmayin. Bu urun ayri toplama icin ayirn.

Kullanilmis urunlerin ayri toplanmasi ve pakketlenmesi malzemelerin geri kazanim yoluyla tekrar kullanlmasini saglamaktadir. Geri kazananl malzemelerin tekrar kullanlmasi cvekre kiriligin dinlenmesine yardimci olur ve ham madte talebini azaltir.

Yerel duzenlemeler kapsaminda elektrkli urunlerin evsel atiklardan ayir olarak belediyenat ik sahalarinda toplanmasi veya yenbir urn aldiginizda satici tarafindan geril alinmasi ongorulebilir.

DEWALT, kullanma sureleri bona eren DEWALT urunlerinin toplanmasi ve geri kazanimi icin bir imkan sunmaktadir. Bu hizmetten yararlanmak icin, luffen urununuzb dizim admiza toplama islemi yapan bir yetkili servise goturun.

Bu kilavuzda belirtlen adresteki yereI DEWALT ofisi ile itibata gecek size en yakin yetkili servisin yerini ogrenebillirsiniz. Alternatif olarak, yetkili DEWALT tamir acentelerinin listesi ve sati sonrasi servisi beqlantilarin tam ayntintlari Internet www.2helpU.com adesinde mevcuttur.

TÜRKGE

GARANTI

DEWALT urunlerinin kalitesinden emindir ve bu yuzden profesyonel kullaniclar icin kanunlarda belirtilen taleplerin ustunde bir garanti sunmaktadir. Bu garanti metni bir ilave nitelliginde olup profesyonel bir kullanici olarak sahip oldugunuz sozlesmedenocumented haklara veya profesyonel olmayan, ozelbir kullanici olarak sahip oldugunuz yasal haklara hisbir sekilde zarar vermez. Isbu garanti Avrupa Birigi'ine üye ükeler ile Avrupa Serbest Ticaret Bolgesinirlan dahilinde geleerlidir.

30 GUNLUK RISKSIZ MÜSTERI MEMNUNIYETI GARANTIŞİ

Satin almiš Oldugunuz DEWALT ürünü, satin alma tarihinden itibaren 30gün icerisinde, ilk denemizide, performansisi zizi tam olarak tatmin etmediyse, yetkilisi servicegotürülup; DEWALT Merkez Servis onayil iledehyşirilebilir veya gerekirse tamir edilir. Bu haklan yaralanmak ici:

Urunun satin alindiigi sekliyle, original tum parcalari ile birlikte satin alindiigi yere teslimi;

• Fatura ve garanti kartinin ibrazi;
• Uygulamanin satin alim tarihi itibariyle ilk 30 -: gun icerisinde gerceklesmesi;
• Ürün performansin ilk uygulamadan sonra memnuniyetsizlik yaratması gerekmektedir.

Aksesuarlar ve garanti kosullar haricinde yedek parçalar dahil degildir.

- UCRETSIZ BIR YILLIK SERVIS KONTRATI

Yasal garanti suresi dahilinde tum DEWALT urunleri satin alma tarihinden itibaren bir yul sureyle ucretsis servis destegine sahtir. Sadece bir defaya mahsus olmak uzere urununuz DEWALT Yetkili Servisinde iscilik bedelai alinmadan tamir edilr veya bakimi yapilr. Fatura ve garanti kartı ibrazi gerekmektedir.

Akesesarla ve garanti kosullar haricinde yedek parcalar dahil degildir.

BIR YIL TAM GARANTI

Sahip oldugunuz DEWALT urunu satin almatarihinden itibaren 12 ay icinde hatali

malzeme veya iscilik nedeniyle bozulursa, DEWALT asagidaki sartlara uyulmasi kosuluyla icretisz olarak tum kusurlu parcalarin yenilenmesini veya -kendi insiyatifine bagli olarak- satin alinan urunun degistirilmesini garanti eder:

• Ürın hatali kullanilmamışın;
• Urun yipranmamis, hirpalanmamis ve asinmmistir;
• Yetkili olmayan kisilerce tamire calisilmamistr;
• Satin alma belgesi (fatura) ibraz edilmistir.
• Ürün, Tür original parçaları ile birkıfte iade edilm,stir.

Sikayet veya talepleriniz ici saticiniza, DEWALT katalogunda yer alan size en yakin yetkili DEWALT servisine veya bu kullanma kilavuzunda belirtilen adresten DEWALT ofsine basvurun. Yetkili DEWALT servislerinin listede ve sati sonasi hizmetelerimize ilgili tum bilgiler Internette www.2helpU.com adresinde mevcuttur.

Sanayi ve Ticaret Bakanligi tebligince kullanim omru 10 yildir.
