GEBRUIKSAANWIJZING D25113K DEWALT

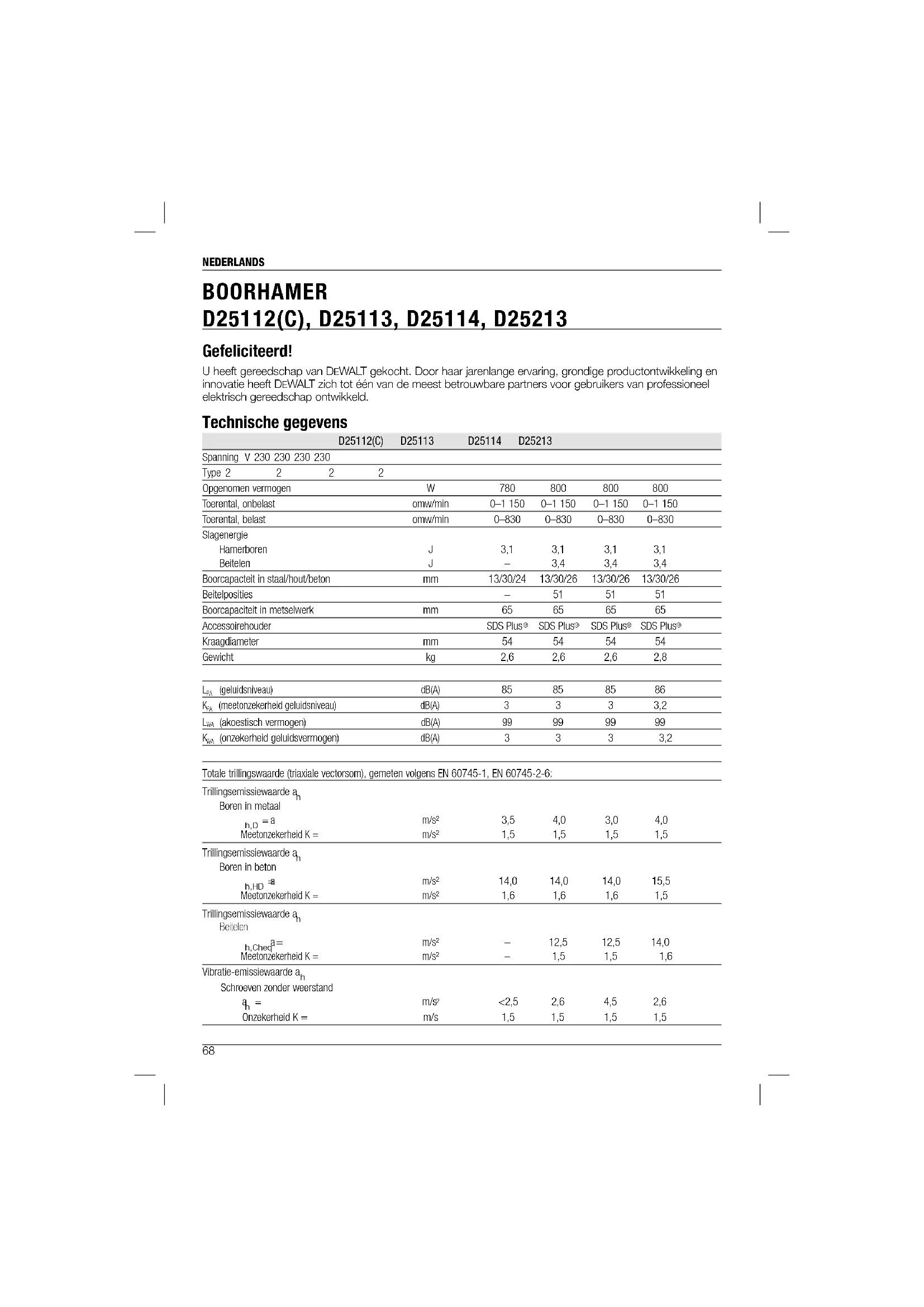

BOORHAMER D25112(C), D25113, D25114, D25213 Gefeliciteerd! U heeft gereedschap van DEWALT gekocht. Door haar jarenlange ervaring, grondige productontwikkeling en innovatie heeft DEWALT zich tot één van de meest betrouwbare partners voor gebruikers van professioneel elektrisch gereedschap ontwikkeld. Technische gegevens D25112(C) D25113 D25114 D25213 Spanning V 230 230 230 230 Type 2 2 2 2 Opgenomen vermogen W 780 800 800 800 Toerental, onbelast omw/min 0–1 150 0–1 150 0–1 150 0–1 150 Toerental, belast omw/min 0–830 0–830 0–830 0–830 Slagenergie Hamerboren J 3,1 3,1 3,1 3,1 Beitelen J – 3,4 3,4 3,4 Boorcapacteit in staal/hout/beton mm 13/30/24 13/30/26 13/30/26 13/30/26 Beitelposities – 51 51 51 Boorcapaciteit in metselwerk mm 65 65 65 65 Accessoirehouder SDS Plus

(geluidsniveau) dB(A)

(akoestisch vermogen) dB(A) 99

Schroeven zonder weerstand

Het in dit informatieblad gegeven trillingsuitstootniveau werd gemeten in overeenstemming met een in EN 60745 gegeven gestandaardiseerde test en kan worden gebruikt om een stuk gereedschap met een ander te vergelijken. Het kan worden gebruikt voor een voorlopige beoordeling van blootstelling. WAARSCHUWING: Het aangegeven trillingsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Maar als het gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoires of als het niet goed wordt onderhouden, dan kan de trillingsemissie verschillend zijn. Dit kan het blootstellingsniveau aanzienlijk verhogen over de hele werkperiode. Een schatting van het blootstellingsniveau voor trilling moet ook rekening houden met hoe vaak het gereedschap uitgeschakeld is of wanneer het gereedschap wel aan staat maar niet daadwerkelijk gebruikt wordt. Dit kan het blootstellingsniveau aanzienlijk verlagen over de hele werkperiode. Bepaal extra veiligheidsmaatregelen om de gebruiker te beschermen tegen trillingseffecten zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen. Zekeringen: Europa 230 V-gereedschap 10 ampère, stroomnet Defi nities: Veiligheidsrichtlijnen De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten. GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen. WAARSCHUWING: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels. VOORZICHTIG: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot kleine of matige letsels. OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken. Wijst op risico van een elektrische schok. Wijst op brandgevaar. EG-conformiteitsverklaring

RICHTLIJN VOOR MACHINES

D25112(C), D25113, D25114, D25213 DEWALT verklaart dat deze producten zoals beschreven onder “technische gegevens” in overeenstemming zijn met: 98/37/EG (tot en met 28 dec. 2009), 2006/42/EG (vanaf 29 dec. 2009) EN 60745-1, EN 60745-2-6. Deze producten voldoen ook aan Richtlijn 2004/108/ EG. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing. De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT. Horst Grossmann Vice President Engineering and Product Development DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Duitsland

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen. Algemene veiligheidswaarschuwingen elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidswaarschuwingen en instructies. Indien geen gevolg aan deze aanwijzingen wordt gegeven, kan dit leiden tot elektrische schok, brand of ernstig letsel.NEDERLANDS

De term ‘elektrisch gereedschap’ in alle onderstaande waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of accugedreven (draadloos) elektrisch gereedschap.

1) VEILIGHEID VAN HET WERKGEBIED

a) Houd het werkgebied schoon en zorg voor goede verlichting. Rommelige of donkere plekken vragen om ongevallen. b) Gebruik geen elektrisch gereedschap in een explosief-gevoelige omgeving, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken waardoor stof of dampen vlam kunnen vatten. c) Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Verstrooidheid kan leiden tot verlies van controle over het gereedschap.

2) ELEKTRISCHE VEILIGHEID

a) Stekkers van elektrische werktuigen mogen alleen worden gebruikt in een geschikt stopcontact. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekkers met een geaard elektrisch werktuig. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico van elektrische schokken. b) Vermijd lichaamscontact met geaarde oppervlakten zoals leidingen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken als uw lichaam geaard is. c) Stel elektrische werktuigen niet bloot aan regen of water. Als er water in elektrische werktuigen terechtkomt, neemt het risico van een elektrische schok toe. d) Gebruik het snoer niet verkeerd. Gebruik het snoer nooit om een elektrisch werktuig te verplaatsen, te slepen of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe kanten of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico van een elektrische schok. e) Als u een elektrisch werktuig buiten bedient, gebruik dan een verlengsnoer dat geschikt is voor gebruik in de open lucht. Het gebruik van een snoer dat geschikt is voor gebruik in de open lucht, vermindert het risico van een elektrische schok. f) Indien het bedienen van een elektrisch gereedschap in een vochtige plaats niet kan worden vermeden, gebruik dan een voeding beschermd door een RCD (residustroomapparaat). Het gebruik van een RCD verlaagt het risico van elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk naar wat u doet en gebruik uw gezond verstand als u elektrische werktuigen gebruikt. Gebruik geen elektrische werktuigen als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheid tijdens het gebruik van een elektrisch werktuig kan leiden tot ernstig letsel. b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Het gebruik van veiligheidsuitrustingen zoals een stofmasker, antislip-veiligheidsschoenen, een helm of gehoorbescherming, vermindert de kans op letsels. c) Vermijd dat het werktuig onopzettelijk start. Zorg ervoor dat de schakelaar in de stand ‘uit’ is voordat u aansluit op de stroombron en/of accu bij het opnemen of verdragen van het gereedschap. Als u elektrische werktuigen met uw vinger op de schakelaar verplaatst, of een elektrisch werktuig aansluit met de schakelaar al aan, kan dit ongevallen tot gevolg hebben. d) Verwijder alle afstelsleutels of moersleutels voordat u het elektrische werktuig aanzet. Een moersleutel of afstelsleutel die nog vastzit aan een draaiend onderdeel van het elektrische werktuig, kan tot letsels leiden. e) Reik niet te ver. Sta stevig op de grond en behoud voortdurend uw evenwicht. Hierdoor hebt u in onverwachte omstandigheden een betere controle over het elektrische werktuig. f) Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vastraken in bewegende onderdelen. g) Als er hulpmiddelen zijn geleverd voor de verbinding van voorzieningen voor stofafvoer en stofverzameling, zorg dan ervoor dat ze aangesloten zijn en op de juiste manier worden gebruikt. Stofverzameling kan aan stof gerelateerde gevaren beperken.

4) HET GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE

WERKTUIGEN a) Forceer het elektrische werktuig niet. Gebruik het juiste elektrische werktuigNEDERLANDS

voor uw toepassing. Het gereedschap zal zijn werk beter en veiliger doen tegen de snelheid waarvoor het is bedoeld. b) Gebruik het elektrische werktuig niet als de schakelaar het niet in- en uitschakelt. Elk werktuig dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd. c) Koppel de stekker los van de stroombron en/of accu van het elektrische gereedschap voordat u aanpassingen aanbrengt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische werktuig toevallig wordt geactiveerd. d) Bewaar elektrische werktuigen die niet worden gebruikt buiten het bereik van kinderen en laat mensen die niet vertrouwd zijn met het elektrische werktuig of met deze instructies het elektrische werktuig niet gebruiken. Elektrische werktuigen zijn gevaarlijk in de handen van onervaren gebruikers. e) Onderhoud elektrische werktuigen. Controleer op foutieve uitlijning of vastlopen van beweegbare delen, gebroken onderdelen of een andere omstandigheid die de werking van het elektrische werktuig kan beïnvloeden. Als het elektrische werktuig beschadigd is, laat dit dan repareren voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische werktuigen. f) Houd zaagwerktuigen scherp en schoon. Goed onderhouden zaagwerktuigen met scherpe zaagkanten zullen minder snel vastlopen en zijn makkelijker te gebruiken. g) Gebruik het elektrische werktuig, hulpstukken e.d. overeenkomstig deze instructies en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische werktuig voor handelingen die afwijken van die waarvoor het werktuig bedoeld is, zou een gevaarlijke situatie tot gevolg kunnen hebben.

a) Laat uw elektrische werktuig onderhouden door een erkende onderhoudsmonteur die alleen identieke vervangingsonderdelen gebruikt. Hiermee wordt de veiligheid van het elektrische werktuig gewaarborgd. Aanvullende specifi eke veiligheidsrichtlijnen voor roterende klopboren

• Draag gehoorbescherming. Blootstelling aan geluid kan leiden tot gehoorverlies.

• Gebruik aanvullende handgrepen die bij het gereedschap zijn meegeleverd. Als u de controle over het apparaat verliest, kan dit tot persoonlijk letsel leiden.

• Houd gereedschap vast aan geïsoleerde handgrepen als u een handeling uitvoert waarbij het gereedschap in contact kan komen met verborgen bedrading of het eigen stroomsnoer. Contact met bedrading die onder stroom staat, kan metalen onderdelen van het gereedschap onder stroom zetten en de operator een elektrische schok geven.

• Gebruik klemmen of een andere praktische oplossing om het werkstuk vast te zetten en het op een stabiele plaats te ondersteunen. Als u het werkstuk tegen uw lichaam houdt, is dat onstabiel en kan het leiden tot het verlies van de controle.

• Draag een veiligheidsbril of een andere oogbescherming. Boorhandelingen zorgen ervoor dat splinters rondvliegen. Rondvliegende deeltjes kunnen leiden tot permanente beschadiging van uw ogen. Draag een stofmasker of gasmasker bij toepassingen waarbij stof wordt gegenereerd. Gehoorbescherming kan noodzakelijk zijn bij de meeste toepassingen.

• Houd het gereedschap te allen tijde stevig vast. Probeer dit gereedschap niet te gebruiken zonder dat u het met beide handen vasthoudt. Het wordt aanbevolen dat u de zijhandgreep te alleen tijde gebruikt. Als u dit gereedschap met één hand vasthoudt, verliest u er de controle over. Het breken door of tegenkomen van harde materialen zoals gewapend beton kan ook gevaarlijk zijn. Maak de zijhandgreep voor gebruik stevig vast.

• Gebruik dit gereedschap niet gedurende lange tijd. De trilling die door de hamerbeweging wordt veroorzaakt kan schadelijk voor uw handen en armen zijn. Gebruik handschoenen voor extra bescherming en beperk blootstelling door regelmatig pauzes in te lassen.

• Herstel zelf geen boorstukken. Het herstellen van een beitel dient door een erkend vakman te worden gedaan. Onjuist herstelde beitels kunnen tot letsel leiden.NEDERLANDS

• Draag handschoenen als u het gereedschap bedient of boorstukken verwisselt. De metalen delen waartoe u toegang hebt op het gereedschap en de boorstukken kunnen tijdens de bediening extreem heet worden. Kleine delen gebroken materiaal kunnen blote handen beschadigen.

• Leg het gereedschap nooit neer voordat het boorstuk volledig tot stilstand is gekomen. Bewegende boorstukken kunnen letsel veroorzaken.

• Sla niet op vast zittende boorstukken met een hamer om ze los te krijgen. Metaalfragmenten of materiaalsplinters kunnen loskomen en letsel veroorzaken.

• Licht versleten beitels kunnen worden scherpgeslepen.

• Houd het stroomsnoer uit de buurt van het ronddraaiende boorstuk. Wikkel het snoer niet om enig lichaamsdeel. Een elektrisch stroomsnoer dat rond een draaiend boorstuk is gewikkeld kan persoonlijk letsel en het verlies van controle veroorzaken. Overige gevaren De volgende gevaren zijn inherent aan het gebruik van klopboren: – Verwonding door het aanraken van roterende delen of hete delen van de machine. Ondanks toepassing van de geldende veiligheidsvoorschriften en het aanbrengen van beveiligingen blijven bepaalde restrisico’s bestaan. Dit zijn: – Gevaar voor gehoorbeschadiging. – Gevaar voor beklemming van vingers bij het verwisselen van accessoires. – Gezondheidsrisico’s door het inademen van stof, met name bij het werken met beton en/of metselwerk. Labels op de machine De volgende pictogrammen zijn op de machine aangebracht: Lees voor gebruik de handleiding. Draag gehoorbescherming. Draag oogbescherming. POSITIE DATUMCODE (FIG. 1) De datumcode (n), die ook het jaar van fabricage bevat, is binnen in de behuizing geprint. Voorbeeld: 2009 XX XX Jaar van fabricage Inhoud van de verpakking De verpakking bevat: 1 Boorhamer voor zware toepassingen 1 Zijhandgreep 1 Diepteaanslag 1 Transportkoffer 1 Snelspanboorhouder (D25114K) 1 Tandkransboorhouder + boorhouderadapter (D25112CK) 1 Handleiding 1 Onderdelentekening

• Controleer de machine, losse onderdelen en accessoires op transportschade.

• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken. Beschrijving (fi g. 1)

WAARSCHUWING: Breng nooit veranderingen aan het elektrisch gereedschap of enig onderdeel daarvan aan. Dit kan schade of lichamelijk letsel tot gevolg hebben. a. Schakelaar voor regelbaar toerental b. Blokkeerknop (D25112(C)/D25113/D25114) c. L/R-schakelaar d. Keuzeschakelaar boren/klopboren e. Vergrendeling f. Accessoirehouder g. Stofkap h. Borgkraag (D25114)

j. Zijhandgreep k. Diepteaanslagklem GEBRUIKSDOEL Deze roterende klopboren voor zwaar gebruik zijn ontworpen voor professioneel boren en klopboren, schroeven draaien, en lichte bikwerkzaamheden.NEDERLANDS

Gebruik de machine NOOIT in vochtige omstandigheden of in aanwezigheid van ontvlambare vloeistoffen of gassen. Deze boorhamers zijn professionele machines. Laat NOOIT kinderen bij de machine toe. Als de machine door onervaren gebruikers wordt bediend, is toezicht vereist. Koppelbegrenzing Deze boorhamers zijn uitgerust met een koppelbegrenzing waardoor de maximum koppelreactie naar de gebruiker in geval van vastlopen van de boor wordt beperkt. Hierdoor wordt tevens vastlopen van motor en overbrenging voorkomen. De koppelbegrenzing is vast ingesteld in de fabriek. Elektrische veiligheid De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd of de stroomvoorziening overeenkomt met de voltage op het typeplaatje. Uw DEWALT-lader is dubbel geïsoleerd in overeenstemming met EN 60745; er is daarom geen aardingsdraad nodig. Indien het voedingssnoer beschadigd is, moet het worden vervangen door een speciaal vervaardigd snoer dat verkrijgbaar is via de onderhoudsafdeling van DEWALT. Een verlengsnoer gebruiken U dient geen verlengsnoer te gebruiken, tenzij dit absoluut noodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor de stroominvoer van uw acculader (zie technische gegevens). De minimale geleidergrootte is 1 mm

; de maximale lengte is 30 m. Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Om het risico van letsel te verminderen, moet u de unit uitzetten en de stekker van de machine uit het stopcontact halen vóór de installatie en verwijdering van toebehoren, vóór het aanpassen of veranderingen van instellingen of als u reparaties uitvoert. Controleer of de triggerschakelaar in de UIT-positie staat. Een toevallige activering kan verwondingen veroorzaken. Bedieningsfunctie kiezen (fig. 2A, 2B) D25112(C) (FIG. 2A) De machine kan worden gebruikt in de volgende functies: Boren: voor schroeven en voor boren in staal, hout en kunststof. Hamerboren: voor boren in beton en metselwerk. D25113/D25114/D25213 (FIG. 2B) De machine kan worden gebruikt in de volgende functies: Boren: voor schroeven en voor boren in staal, hout en kunststof. Hamerboren: voor boren in beton en metselwerk. Hameren: voor licht beitel-, hak- en sloopwerk. In deze stand kunt u de machine ook gebruiken als hefboom om een vastgelopen boor los te wrikken. Beiteloriëntatie: een stand niet om in te boren, maar om een platte beitel in de gewenste positie te draaien.

1. Om de functie te selecteren, drukt u

de vergrendeling (e) in en draait u de keuzeschakelaar (d) naar het symbool van de gewenste functie.

2. Laat de vergrendeling los en controleer of de

keuzeschakelaar vergrendeld is. WAARSCHUWING: Kies geen andere bedieningsfunctie terwijl de machine in werking is. Stand van de beitel bepalen (fig. 2A, 2B) De beitel kan in 51 verschillende standen worden vergrendeld.

1. Draai de keuzeschakelaar (d) naar de

4. Draai de beitel iets totdat hij op zijn plaats

-accessoires plaatsen en verwijderen (fig. 3) Uw machine werkt met SDS Plus

accessoires (zie inzet in fig. 3 voor een doorsnede van een SDS Plus

boorschacht). Wij adviseren om uitsluitend professionele accessoires te gebruiken.

1. Reinig de boorschacht en vet deze in.

3. Druk de boor naar binnen en verdraai de boor

totdat de borgkraag terugspringt.

4. Trek aan de boor om te controleren of deze

goed vastzit. In de hamerfunctie moet de boor enkele centimeters naar binnen en naar buiten kunnen bewegen als deze in de accessoirehouder is geplaatst.

5. Voor het verwijderen de borgkraag van de

accessoirehouder (l) naar achteren trekken en de boor uitnemen. WAARSCHUWING: Draag altijd handschoenen als u accessoires verwisselt. De blootliggende metalen delen van de machine en het accessoire kunnen tijdens gebruik heel erg heet worden. Zijhandgreep monteren (fi g. 4) De zijhandgreep (j) kan worden gemonteerd voor linkshandige of rechtshandige gebruikers. WAARSCHUWING: Gebruik de machine niet zonder dat de zijhandgreep op juiste wijze is gemonteerd.

1. Draai de zijhandgreep los.

2. Voor rechtshandige gebruikers: houd de

zijhandgreep aan de linkerkant van de machine en schuif de klem over de kraag achter de accessoirehouder. Voor linkshandige gebruikers: houd de zijhandgreep aan de rechterkant van de machine en schuif de klem over de kraag achter de accessoirehouder.

3. Draai de zijhandgreep in de gewenste stand en

zet hem vast. Boordiepte instellen (fig. 5)

1. Plaats de juiste boor in de houder, zoals

hierboven beschreven.

2. Druk de diepteaanslagklem (k) in en houd hem

3. Steek de diepteaanslag (i) door het gat in de

4. Stel de gewenste boordiepte in zoals afgebeeld.

5. Laat de diepteaanslagklem los.

L/R-schakelaar (fig. 6A, 6B) D25112(C)/D25113/D25114 (FIG. 6A)

1. Schuif de L/R-schakelaar (c) naar rechts voor

draairichting rechtsom. Zie de pijlen op de machine.

2. Schuif de L/R-schakelaar (c) naar links voor

draairichting linksom. D25213 (FIG. 6B)

1. Schuif de L/R-schakelaar (c) naar links voor

draairichting rechtsom. Zie de pijlen op de machine.

2. Schuif de L/R-schakelaar (c) naar rechts voor

draairichting linksom. WAARSCHUWING: Wijzig de draairichting uitsluitend als de machine volledig stilstaat. Boorhouderadapter en boorhouder monteren D25112(C)/D25113/D25213

1. Schroef de boorhouder op het draadeind van

de boorhouderadapter.

2. Steek de boorhouder en adapter op dezelfde

wijze in de machine als een standaard SDS Plus

3. Verwijder de boorhouder op dezelfde wijze als

een standaard SDS Plus

bit. WAARSCHUWING: Gebruik nooit standaard-boorhouders voor hamerboren. Accessoirehouder door de boorhouder vervangen (fi g. 7) D25114K

2. Duw de boorhouder (m) op de spindel en draai

de borgkraag in de vergrendelingspositie.

3. Om de boorhouder te vervangen door

de accessoirehouder, verwijdert u eerst de boorhouder op dezelfde wijze als de accessoirehouder werd verwijderd. Vervolgens plaatst u de accessoirehouder op dezelfde wijze als de boorhouder werd geplaatst. WAARSCHUWING: Gebruik nooit standaard-boorhouders voor hamerboren.NEDERLANDS

Stofkap vervangen (fi g. 3) De stofkap (g) voorkomt dat stof in het mechanisme binnendringt. Een versleten stofkap moet direct worden vervangen.

1. Trek de borgkraag (l) van de accessoirehouder

naar voren en neem de stofkap (g) van de machine.

2. Breng de nieuwe stofkap aan.

3. Laat de borgkraag van de accessoirehouder

los. BEDIENING Instructies voor gebruik WAARSCHUWING:

• Neem altijd de veiligheidsinstructies in acht en houd u aan de geldende voorschriften.

• Let op de eventueel aanwezige gas-, water- en elektriciteitsleidingen.

• Forceer de machine niet. Overmatige druk op de machine versnelt het boren niet maar resulteert juist in slechtere prestaties en voortijdige slijtage van de machine.

• Voorkom beschadiging van de stofkap; boor en schroef niet te diep.

• Houd de machine steeds met beide handen vast en neem een veilige werkhouding (fig. 8) aan. Zorg altijd voor een juiste bevestiging van de zijhandgreep. Juiste positie van de handen (fi g. 1, 8) WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, dient u ALTIJD de handen in de juiste positie te hebben, zoals afgebeeld. WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, houdt u het ALTIJD stevig vast, anticiperend op een plotseling reactie. De juiste positie van de handen betekent één hand aan de zijgreep (j), terwijl u met de andere hand de hoofdgreep (o) vasthoudt. In- en uitschakelen (fi g. 1) D25112(C)/D25113/D25114

1. Druk op de schakelaar (a) om de machine te

starten. Het toerental van de machine wordt bepaald door de druk die op de schakelaar wordt uitgeoefend.

2. Houd voor continubedrijf de schakelaar

ingedrukt, druk de blokkeerknop (b) in en laat de schakelaar los.

3. Stop de machine door de schakelaar los te

4. Schakel het continubedrijf uit door de

schakelaar kort in te drukken en deze meteen weer los te laten. Schakel altijd de machine uit wanneer het werk is beëindigd en voordat u de stekker uit het stopcontact haalt. D25213

1. Druk op de schakelaar (a) om de machine te

starten. Het toerental van de machine wordt bepaald door de druk die op de schakelaar wordt uitgeoefend.

2. Stop de machine door de schakelaar los te

om de machine in de uit-stand te blokkeren. Hamerboren (fi g. 1)

2. Plaats de juiste boor.

OPMERKING: Gebruik voor optimale resultaten kwaliteitsboren met hardmetalen punt.

3. Stel de zijhandgreep (j) in.

4. Stel, indien noodzakelijk, de boordiepte in.

5. Markeer de plek waar het gat moet worden

6. Plaats de boor op de gemarkeerde plek en

schakel de machine in.

7. Schakel altijd de machine uit wanneer het werk

is beëindigd en voordat u de stekker uit het stopcontact haalt. Boren met een kroonboor

3. Plaats de juiste kroonboor.

4. Plaats het centreerboortje in de kroonboor.

5. Plaats het centreerboortje op de plek waar

het gat geboord moet worden en druk de schakelaar (a) in. Boor totdat de kroonboor ongeveer 1 cm in het beton vreet.

6. Stop de machine en verwijder het

centreerboortje. Plaats de kroonboor weer in het gat en ga verder met boren.

7. Wanneer het te boren gat dieper is dan

de diepte van de kroonboor, verwijder dan regelmatig de ronde betoncilinder die zichNEDERLANDS

in de kroonboor vormt. Om beschadiging van het beton rondom het geboorde gat te voorkomen, eerst voorboren. Gebruik hiertoe een boor met dezelfde diameter als die van het centreerboortje en boor hiermee helemaal door het beton heen. Vervolgens het gat vanaf beide zijden naar het midden toe boren.

8. Schakel altijd de machine uit wanneer het werk

is beëindigd en voordat u de stekker uit het stopcontact haalt. Boren (fi g. 1)

1. Zet de keuzeschakelaar (d) op boren.

2. Volg afhankelijk van de machine de

onderstaande instructies: – D25112(C)/D25113/D25213: Breng de boorhouderadapter/boorhouder aan. – D25114: Vervang de accessoirehouder door de boorhouder.

3. Ga verder zoals beschreven voor hamerboren.

WAARSCHUWING: Gebruik nooit standaard-boorhouders voor hamerboren. In- en uitdraaien van schroeven (fi g. 1)

1. Zet de keuzeschakelaar (d) op boren.

2. Kies de gewenste draairichting.

3. Volg afhankelijk van de machine de

schroefadapter voor zeskant-schroefbits aan. – D25114K: Vervang de accessoirehouder door de boorhouder.

4. Plaats de juiste schroevendraaierstift. Gebruik

voor sleufschroeven speciale schroefbits met geleidehuls.

5. Druk de schakelaar (a) langzaam in om

beschadiging van de schroefkop te voorkomen. In de draairichting linksom wordt het toerental automatisch verminderd om het uitdraaien van schroeven te vergemakkelijken.

6. Als de schroef gelijk is met het werkstuk, laat

u de schakelaar los om te voorkomen dat de schroefkop in het werkstuk dringt. Beitelen en hakken (fi g. 1) D25113/D25114/D25213

1. Zet de keuzeschakelaar (d) op hameren.

2. Plaats de juiste beitel en draai hem met de hand

in een van de 51 posities vast.

3. Stel de zijhandgreep (j) in.

4. Schakel de machine in en begin met werken.

5. Schakel altijd de machine uit wanneer het werk

is beëindigd en voordat u de stekker uit het stopcontact haalt. WAARSCHUWING:

• Gebruik de machine nooit voor het mengen of pompen van licht ontvlambare of explosieve vloeistoffen (benzine, alcohol, enz.).

• Gebruik de machine nooit voor het mengen of roeren van vloeistoffen die als licht ontvlambaar zijn aangemerkt. ONDERHOUD Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur. WAARSCHUWING: Om het risico op letsel te verminderen, moet u de machine uitschakelen en de stekker uit het stopcontact halen voordat u accessoires monteert of verwijdert, voordat u instellingen wijzigt, of wanneer u reparaties uitvoert. Zorg ervoor dat de aan/uit-schakelaar in de UIT-stand staat. Het onbedoeld inschakelen kan letsel veroorzaken.

• De machine kan niet door de gebruiker worden gerepareerd. Breng de machine na ongeveer 40 gebruiksuren naar een erkend DEWALT Service- center. Mochten er zich eerder problemen voordoen, neem dan contact op met een erkend DEWALT Service-center.

• De machine wordt automatisch uitgeschakeld als de koolborstels versleten zijn. Koolborstels Door een ingenieus systeem van DEWALT wordt de machine automatisch uitgeschakeld als de koolborstels versleten zijn. Hiermee wordt ernstige schade aan de motor voorkomen. Nieuwe koolborstelsets zijn leverbaar bij een erkend DEWALT Service-center. Gebruik altijd identieke vervangingsonderdelen.NEDERLANDS

Smering Uw machine heeft geen extra smering nodig. Accessoires en hulpstukken moeten regelmatig rond de SDS Plus

adapter worden gesmeerd. Reinigen WAARSCHUWING: Blaas vuil en stof met droge lucht uit de behuizing als vuil zich zichtbaar opstapelt in en rond de ventilatieopeningen. Draag goedgekeurde oogbescherming en goedgekeurd stofmasker bij het uitvoeren van deze procedure. WAARSCHUWING: Gebruik nooit oplosmiddelen of andere ruwe chemicaliën voor het reinigen van de niet-metalen onderdelen van het werktuig. Deze chemicaliën kunnen de materialen die in deze onderdelen gebruikt worden, verzwakken. Gebruik een doek enkel bevochtigd met water en zachte zeep. Laat nooit vloeistof in het gereedschap lopen en dompel nooit enig deel van het gereedschap onder in vloeistof. Optionele hulpstukken WAARSCHUWING: Omdat hulpstukken, behalve die van DEWALT, niet zijn getest in combinatie met dit product, kan het gebruik van dergelijke hulpstukken gevaarlijk zijn. Om het risico van letsel te beperken, mogen bij dit product uitsluitend accessoires worden gebruikt die zijn aanbevolen door DEWALT. Diverse typen SDS Plus

boren en beitels zijn als optie leverbaar. Raadpleeg uw dealer voor nadere informatie over de geschikte hulpstukken en accessoires. Milieubescherming Aparte inzameling. Dit product mag niet bij het normale huishoudafval worden gegooid. Als u op een dag merkt dat uw D EWALT product vervangen moet worden of dat u het verder niet kunt gebruiken, gooi het dan niet bij het huishoudafval. Dit product moet afzonderlijk ingezameld worden. Aparte inzameling van gebruikte producten en verpakkingen maakt recycling en hergebruik van materialen mogelijk. Hergebruik van gerecycleerde materialen helpt milieuvervuiling te voorkomen en vermindert de vraag naar grondstoffen. Plaatselijke voorschriften bepalen mogelijk een aparte inzameling voor elektrische producten, in containerparken of bij de verkoper wanneer u een nieuw product koopt.

EWALT beschikt over een gebouw voor de verzameling en recyclage van DEWALT producten die het einde van hun levensduur hebben bereikt. Om van deze dienst gebruik te maken, kunt u uw product terugbrengen naar elke erkende reparateur die hem voor ons zal inzamelen. U kunt de dichtstbijzijnde erkende reparateur vinden door contact op te nemen met uw plaatselijke DEWALT kantoor op het adres dat in deze handleiding staat. Of u kunt een lijst met erkende DEWALT reparateurs en alle gegevens over onze herstellingsdienst en contactinformatie vinden op www.2helpU.com.NEDERLANDS

GARANTIE DEWALT vertrouwt op de kwaliteit van zijn producten en biedt een uitstekende garantie aan voor professionele gebruikers van het product. Deze garantieverklaring komt in aanvulling op, en beïnvloedt op geen enkele wijze uw contractuele rechten als een professioneel gebruiker of uw wettelijke rechten als een privé, niet-professioneel gebruiker. De garantie is geldig binnen het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

• 30 DAGEN NIET GOED GELD TERUG GARANTIE • Als u niet volkomen tevreden bent over de prestaties van uw D EWALT gereedschap, kunt u dit gewoon binnen 30 dagen terugbrengen, compleet met de originele onderdelen zoals u het aankocht, bij het verkooppunt. U krijgt uw geld volledig vergoed. Het product moet blootgesteld zijn geweest aan redelijke slijtage en u dient een aankoopbewijs te overleggen.

• EEN JAAR GRATIS ONDERHOUDSCONTRACT • Als u onderhoud aan uw D EWALT gereedschap nodig hebt gedurende de 12 maanden volgend op uw aankoop, wordt dit gratis uitgevoerd door een erkende D EWALT reparateur. U dient een aankoopbewijs te overleggen. Inclusief arbeidskosten. Exclusief accessoires en reserveonderdelen, tenzij deze defect raakten en onder de garantie vielen.

• EEN JAAR VOLLEDIGE GARANTIE • Als uw D EWALT product defect raakt als gevolg van verkeerd materiaal of onjuiste constructie binnen 12 maanden na de datum van aankoop, garandeert D EWALT alle defecte onderdelen gratis te vervangen of – naar onze beoordeling – het apparaat gratis te vervangen, op voorwaarde dat:

• Het product niet verkeerd gebruikt is;

• Het product is blootgesteld aan redelijke slijtage;

• Er geen reparaties zijn ondernomen door niet-geautoriseerde personen;

• U een aankoopbewijs kunt overleggen;

• Het product compleet met alle originele onderdelen wordt geretourneerd. Als u een schadeclaim wilt indienen, neem dan contact op met uw verkoper of zoek de locatie op van de dichtstbijzijnde erkende D EWALT reparateur in de D EWALT catalogus, of neem contact op met uw D EWALT kantoor via het adres dat in deze handleiding staat vermeld. Een lijst van erkende D EWALT reparateurs en volledige details over onze after sales service zijn ook te vinden op internet via: www.2helpU. com.NORSK
