Produkttype	Høytrykksrenser
Bruk	Ikke-profesjonell, privat bruk
Merke og modell	Lavor Prime R 180
Strømforsyning	Tilkobling til stikkontakt beskyttet med jordfeilbryter (≤0,03 A - 30 ms)
Motorvern	Motorvernutstyr med automatisk omstart
Automatisk stoppsystem	A.S.S. (Automatic Stop System) for automatisk stopp i bypass-fase
Nødvendig minimum vannmengde	15 l/min
Maksimal inngangsvannstemperatur	40 °C
Maksimalt vanntrykk inn	1 MPa (10 bar)
Diameter på tilløpsslange	≥ 13 mm, forsterket
System for oppsuging av rengjøringsmiddel	Integrert, for nøytralt biologisk nedbrytbart sjampo
Sikkerhetsinnretninger	Sikkerhetslås på pistol, bypass-ventil, beskyttelse mot elektrisk overbelastning
Vedlikehold	Utvendig rengjøring med tørr klut, rengjøring av vanninntaksfilter, rengjøring av dyse med nål
Reservedeler	Bruk kun originale eller produsentgodkjente deler
Garanti	Dekker produksjonsfeil, unntatt normal slitasje og feil bruk
Oppbevaring	På et tørt og sikkert sted, utilgjengelig for barn

Ofte stilte spørsmål - Prime R 180 Lavor

Hvordan starter jeg høytrykksrenseren?

Sørg for at tilløpsslangen er tilkoblet og at vannet er åpent. Koble til apparatet, sett bryteren på ON (I), trykk deretter på pistolavtrekkeren for å starte. Hvis apparatet er utstyrt med A.S.S.-systemet, vil det stoppe automatisk når avtrekkeren slippes.

Hva gjør jeg hvis apparatet ikke fungerer?

Sjekk først strømtilkoblingen og at kabelen ikke er skadet. Hvis apparatet fortsatt ikke starter, kan motorvernet ha slått inn. Vent noen minutter eller koble fra og til apparatet igjen. Hvis problemet vedvarer, kontakt kundeservice.

Hvorfor er trykket lavt?

Dette kan skyldes luft i pumpen (luft ut apparatet ved å kjøre uten høytrykksslange til vannet kommer uten bobler), et tett filter (rengjør vanninntaksfilteret), utilstrekkelig vannmengde (sjekk at kranen er åpen og at slangen har diameter på minst 13 mm), eller en tett dyse (rengjør den med en nål).

Hvordan rengjør jeg dysen?

Koble fra apparatet. Ta av dysen fra pistolen. Bruk en nål eller binders for å åpne dysehullet. Skyll den med rent vann foran før du setter den på igjen.

Hvilken type rengjøringsmiddel skal jeg bruke?

Bruk kun en nøytral sjampo basert på ikke-ioniske biologisk nedbrytbare overflateaktive stoffer, som anbefalt av produsenten. Ikke bruk andre kjemikalier som kan kompromittere apparatets sikkerhet.

Hvordan suger jeg inn rengjøringsmiddelet?

Koble slangen for oppsuging av rengjøringsmiddel til pistolen eller lansen i henhold til instruksjonene. Dypp enden i produktet. Pumpen suger inn rengjøringsmiddelet når du trykker på avtrekkeren. Se bruksanvisningen for spesifikt monteringsskjema.

Hvordan oppbevarer jeg apparatet etter bruk?

Slå av apparatet (bryter på OFF (0)) og koble fra. Koble fra vann- og høytrykksslanger. Tøm gjenværende vann ved å trykke kort på avtrekkeren. Rengjør utsiden med en tørr klut. Oppbevar apparatet og tilbehøret på et tørt sted, frostfritt og utilgjengelig for barn.

Hva gjør jeg hvis pumpen lekker vann?

En lekkasje på 10 dråper per minutt er normalt. Hvis lekkasjen er større, kontakt autorisert service. Ikke prøv å reparere selv, bruk kun originale reservedeler.

Kan jeg bruke skjøteledning?

Ja, men den må ha riktig tverrsnitt: opptil 20 m: 1,5 mm² (14 AWG), fra 20 til 50 m: 2,5 mm² (12 AWG). Støpselet og kontakten må være vanntette. Sørg for at skjøteledningen er i god stand og helt utrullet for å unngå overoppheting.

Er apparatet egnet for profesjonell bruk?

Nei, dette apparatet er designet for ikke-profesjonell (privat) bruk. Garantien dekker ikke profesjonell bruk. For intensiv bruk, velg en egnet modell.

BRUKSANVISNING Prime R 180 Lavor

• PAS PÅ: Maskinen skal holds på en vandret base, sikker og stabil.

ANVENDELS

BESKRIVELSE AF APPARATET
Se "instruktionshandbogen", der leveres.
MONTERING AF APPARATET
Se "instruktionshandbogen", der leveres.
INSTALLERING
Se fig. A
IDRIFTTAGNING
Se fig. B
LANSE
Se fig. D
STØVSUGER VASKEMIDDEL
Se fig. E F G
HØJTRYKSSLANGE
Se fig. H

> VANDFORSYNING

Vand-tilslutning

PAS PÅ: Apparatet er/DDke egnet til drikveand forbindelse.

Apparatet har icke behov for vedligeholdelse.

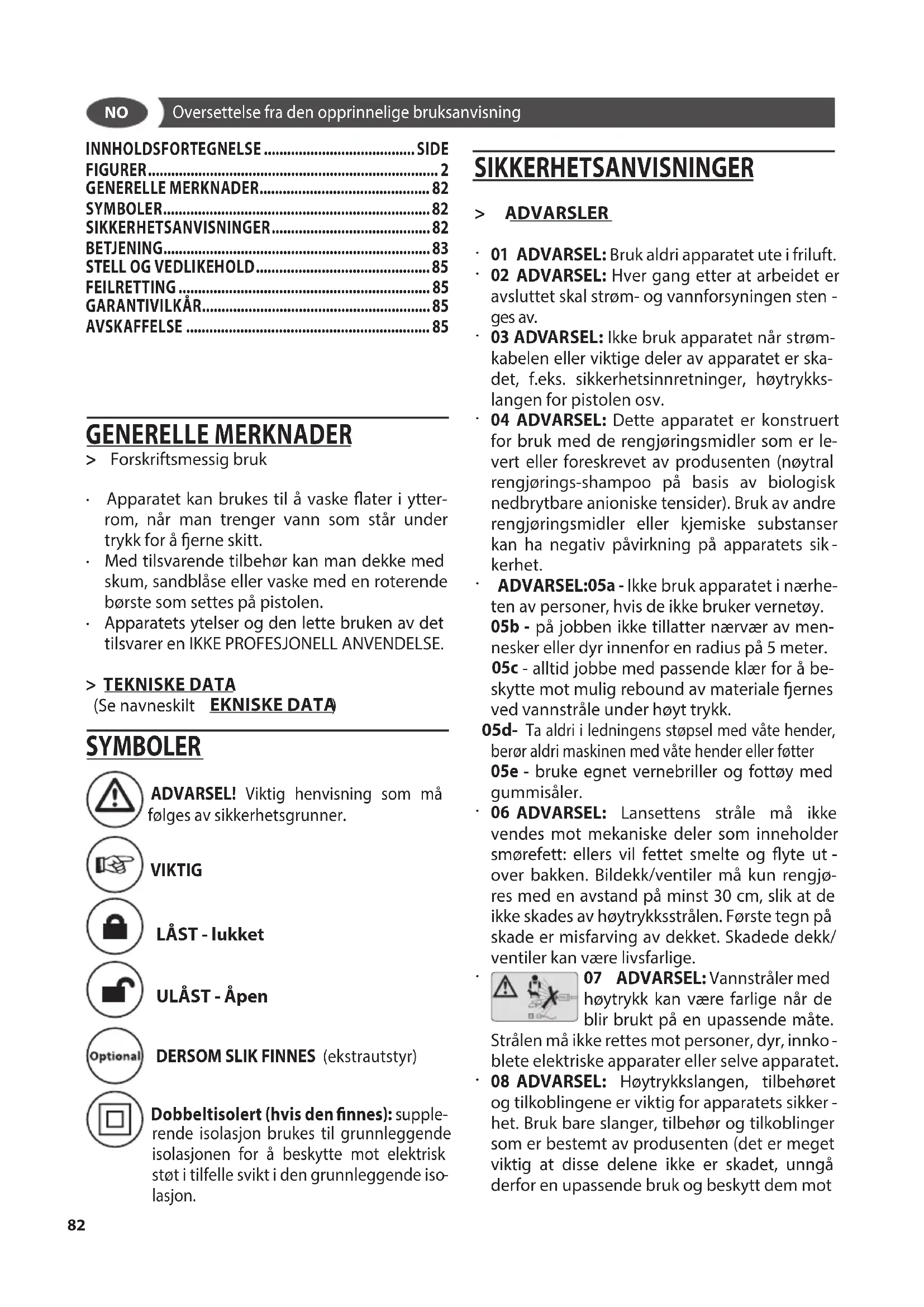

Forskriftsmessig bruk

• Apparatet kan brukes til Å vaske flater iytterrom, narr man trenger vann som star under trykk for a fjerne skitt.
• Med tilsvarende tilbehør kan man dekke med skum, sandblase eller Vaske med en roterende børste som settes på pistolen.
• Apparatets ytelser og den lette bruken av det tilsvarer en IKKE PROFESJONELL ANVENDELSE.

TEKNISKE DATA

(Se navneskilt EKNISKE DATA

SYMBOLER

ADVARSEL! Viktig henvisning som ma følges av sikkerhetsgrunner.

VIKTIG

LÄST-lukket

ULAST-Apen

DERSOM SLIK FINNES (ekstrautstyr)

Dobbeltisolert (hvis den finnes): supple-rende isolasjon brukes til grunnleggende isolasjonen for a beskytte mot elektrisk stot i tilfelle svikt i den grunnleggende isolasjon.

SIKKERHETSANVISNINGER

> ADVARSLER

01 ADVARSEL: Bruk aldri apparatet ute i friluft.
02 ADVARSEL: Hver gang erter at arbeidet er avsluttet skal strom- og vannforsyninger sten - ges av.
03 ADVAREL: Ikke bruk apparatet nár strømkabelen eller viktige deler av apparatet er skadet, feks. sikkerhetsinnretninger, høytrykslangen for pistolen osv.
04 ADVARSEL: Dette apparatet er konstruert for bruk med de rengjøringsmidler som er levert aller foreskrevet av produsenten (noytral rengjørings-shampoo pa basis av biologisk nedbrytbare anioniske tensider). Bruk av andre rengjøringsmidler eller kjemiske substanser kan ha negativ pavirkning pa apparatets sikkerhet.
ADVARSEL:05a - Ikke bruk apparatet i nærheiten av personer, hvis de/DDKE bruker vernetoy.

05b - på jobben ikke tillatter nærveer av mennesker eller dyr innenfor en radius på 5 meter.
05c - alltid jobbe med passende klær for a beskytte mot mulig rebound av materiale fjernes ved vannstråle under høyt trykk.

05d-Ta aldri i ledningens stopsel med vate hender, beror aldri maskinen med vate hender eller foter

05e - bruke egnet vernebriller og fottoy med gummisäler.

06 ADVARSEL: Lansettens stråle ma ikke vendes mot mekaniske deler som ineholder smørefett: ellers vil fettet smelte og flyte ut over bakken. Bildekk/ventiler ma kun rengjøres med en avstand på minst 30 cm, slick at de ikke skades av høytrykssstrålen. Forste tegn på skade er misfarving av dekker. Skadede dekk/ventiler kan+vare livsfarlige.

07 ADVARSEL: Vannstraler med hoytrykk kan vare farlige nr de blir brukt pa en upassende mate.

Stralen må ikke rettes mot personer, dyr, innkoblete elektriske apparater eller delve apparatet.

08 ADVARSEL: Høytrykslangen, tilbehøret og tilkoblingene er viktig for apparatets sikker - het. Bruk bare slanger, tilbehør og tilkoblinger som er bestemt av produsenten (det er meget viktig at disse delene ikke er skadet, unngå derfor en upassende bruk og beskytt dem mot

09ADVARSEL: Apparater uten A.S.S. - Automatic Stop System: de ma ikke gå i mer enn 2 minutes med frigitt pistol. Temperaturen på det vannet som gå tilbake til kretsløpet øker detraktelig og forårsaker alvorlige skader på pumpen.
10 A: ANOMATiC rA-termed-A.S.S.

tomatic Stop System: Man bør ikke la dem stå i stand-by i mer enn 5 minutter.

11 ADVARSEL: Sla apparatet helt av (hovedbryter i stilling (0)OFF) hver gang du/DDke holder oye med det.
12 ADVARSEL: Hver maskin gjennomgår en sluttkontroll under bruksbetingelser, derfor er det normalt at det finnes noen vanndraper innate i maskinen.
13 ADVARSEL: Pass på at strømkabelen ikke blir skadet. Hvis strømledningen er skadet, på den erstattes, av produsenten, av kundeservice eller av kvalifisert personell, forå unngå Farer.
13b ADVARSEL: Apparatet mä aldri loftes ellertrekkes etter ledningen elektriker.
14 ADVARSEL: Maskinen inneholder væsker som star under trykk. Hold sprøytepistolen godt fast for á virke mot reaksjonskreftene. Bruk kun den høytrykksdysen som hører til maskinen.
16ADVARSEL: Produktet må ikke brukes av barn eller av personer med nedsatt fysisk, sensorisk eller mental kapasitet,ller som mangler tilstrekkelig erfaring og kjennskap tilproduk-tet,for disse har fätt tilstrekkelig opplæring.
17 ADVARSEL: Barn mä参加会议 medproduk-tet, selv under overvåking.
18 ADVAREL: Man mä aldri starte opp høytrykkspyleren uten Å ha rullet ut hele høytrykksslangen.
19 ADVARSEL: När man ruller ut, eller ruller på plass igjen slangen, vær forsiktig sa høytrykk-spyleren ikke velter.
20 ADVARESL: Før man ruller ut eller ruller på plass igjen slangen, slå av maskinen og slipp ut trykket i delve slangen (av).
21 ADVARSEL: Fare for eksplosjon. Ikke spray brennbare væsker.
22 ADVARSEL: For Å ivareta sikkerheten for maskinen, bruk bare originale resvedeler fra produsenten eller godkjent av produsenten
23Ikke rett stralen mot deg selv erler andre personer for a rengjore smo ell ker.

24 Du mä ikke tillate at apparatet blir brukt av barn eller uopplæte personer.
XZADVARSEL: Vann som har passert gjen-nom en systemskiller regnes ikke som drik-kbart vann.
- XXADVARSEL: Koble apparatet fra strøm-nettet før du foretar noe som helst vedlikehold eller rengjøring.
XY ADVARSEL: Uegnete forlengelser kan vaere farlige.
XJ Nár du bruker en skjøtekabel ma stikkontakt og stopsel vare vanntette,

SIKKERHETSINNNRETNINGER:

ADVARSEL: Pistol er utstyrt med en sikkerhetslås. Det er viktig at du bruker dette lassen hver gang du avbryter arbeidet, for a forhindre at apparatet apnes tilfeldig.
- Sikkerhetsinnretninger: Sprøytepistol med sikkerhetslås, maskin med beskyttelse mot elektrisk overbelastning (kl. 1), pumpe med bypass-ventil eller stopp-innretning.
- Sikkerhetstasten på pistolen tjener ikke til Å sperre spaken under arbeidet, men til Å forhin - dre at den blir tilfeldig Åpnet.
ADVARSEL: For beskytelse av motoren er maskinen er utsyrt med motorvern: dersom det er behov for intervensjon av encheten mä en vente noen minutter aller alternativ koble fra og koble maskinen til stromnettet igjen. Ved gjentatte problemer ull at maskinen feiler a starte skal en bringe maskinen til den næmeste service senter.

FORUTSETNING FOR AT DEN STAR STO - DING

Se " spesifikke manuelle instruksjoner" som følger med.

> MONTERINGSVEILEDNING

Se " spesifikke manuelle instruksjoner" som følger med.

>INSTALLLASJON

Se fig. A

OPPSTART

Se fig. B

HØYTRYKKS SPYLELANSE (HT)

Se fig. D

BRUKAVVASKEMIDDEL

Se fig. E F G

HØYTRYKKSSLANGE

Se fig. H

VANNFORSYNING

Vanntilkobling

ADVARSEL: encheten er/DDke egnet for tlikobling til drikkevann.

Hoytrykksvaskeren kan kobles direkte til det offentlige vannettet kun dersom det i tilforsrøret er installmenten stengeventil som forhindrer tilbakestrøm, som tommas i samsvar med gjeldende normer. Forsikre deg om at slangen er forsterket, og at den har en diameter på minst Ø 13mm.

ADVARSEL:Vann som har passert gjennom en systemskiller regnes ikke som drikkbart vann.

Sug opp bare filtrert aller rent vann. Vann kranen ma garantere en væskestrom som tilsvarer det dobbelte av pumpens maksimale ytelse.

• Minimumsytelse: 15 l/min.
• Maksimal temperatur på inngangsvann: 40^
• Maksimalt trykk på inngangsvann: 1Mpa

Sett hoytrykksvaskeren sa nær vannettet som mulig.

Manglende overholdelse av instruksjonene ovenfor forarsaker alvorlige, mekaniske skader pa pumpen og frafallese av garantien.

Forsyning fra vannettet

Vannforsyning fra Åpen tank

• Skru av tikkoblingen for vannforsyning.
• Skru sugeslangen med filteret (ikke medlevert) til apparatets vanntilkobling.

• Legg filteret ned i tanken.
  La luften slippe ut av apparatet før bruk.

• Skru av den fleksible høytrykksslangen på apparatets høytrykkskobling.
  -Sla pa apparatet, og la det sta pa til vannet fly - ter ut av hoytrykkskoblingen uten luftbobler.

• Slå av apparatet, og skru den fleksible høy -trykksslangen på igjen.

STRØMFORSYNING

• Apparatets elektriske tilkobling ma stemme overens med standard IEC 60364-1.
  För du kobler til apparatet mä du forsikre deg om at angivelsene på typeskiltet stemmer overens med strømnettet og at stikkontakten er sikret med en jordfeilbryter med en reaksjonsfølsomhet på under 0,03 A - 30ms.
• Hvis stikkontakten og stopselet på apparatet ikke passer sammen, skal du la en elektriker skiffe ut stikkontakten med en annen som passer.
• Ikke bruk apparatet ved temperaturer under 0^ nár det er utstyrt med en slange av PVC (H W-F).
• XY ADVARSEL: Uegnete forlengelser kan vare farlige.
  XJ Nár du bruker en skjøtekabel ma stikkontakt og stopsel vare vanntette, og kabelen ma ha de dimensjonene som er oppført i tabellen nedenfor.

	<16 A	<25 A
<20 m	ø 1,5 mm² 14 AWG	ø 2,5 mm² 12 AWG
20 m - 50 m	ø 2,5 mm² 12 AWG	ø 4,0 mm² 10 AWG

A.S.S. AUTOMATIC STOP SYSTEM (dersom sik finnes)

ANMERKNING: Denne høytrykksvaskeren er utstyrt med A.S.S. (Automatic Stop System), som stanser maskinen under bypass-fasen. For Å starte maskinen setter du bryteren på (I)"ON"; deretter trykker du pistolavtrekkeren: A.S.S. setter maskinen i drift og stanser den automatisk nar du slipper avtrekkeren. Det anbefales derfor Å sikre pistolen med den innretningen som er plassert på avtrekkeren hvr gang maskinen blir stanset, for Å unngå utilsiktet start.

• Maskinen kan starte av seg selvuten at

• Kontroller at forbindelsen mellom høytrykslangen og apparatet og den pistolen som er bestemt som utstyr er riktig tilkoblet.

Etter bruk

Se fig. C

STELLOGVEDLIKEHOLD

Se fig. 1

Apparatet krever-ilke vedlikehold.

× X ADVARSEL:Koble apparatet fra stromnet- tet for du foretar noe som helst vedlikehold ell er renjoring.

• ADVAREL: Sprøyt ikke encheten med vann, og ikke bruk vaskemidler eller løsemidler. Denne encheten kan=vare skadet.
• Rengjør utvendig med en tør klut.

> OPPBEVARING

Se fig.

• Trekk maskinen i transporthändtaket.
• Oppbevar apparat med alt utstyri et frostsikkert rom,utilgengelig for barn.

FEILRETTING

Apparatet virker/DD

• Kontroller strømspenningen.
• Kontroller eventuelle feil på stromledningen. Apparatet setter seg/DDHoytrykk
  La luften slippe ut av apparatet: la pumpen virke uten hoytrykksslangen, helt til vannet flyter ut av hoytrykkskoblingen uten luftbobler. Sett deretter hoytrykksslangen pa igjen.
• Rengjør filteret i vanntilkoblingen.
• Rengjør filteret ved tilkobling av høytrykkslangen (hvis filteret finnes).
• Kontroller hvor stor vannforsyningen er.
• Kontroller tetningsringene aller eventuelle tilstopninger i alle pumpens tilforselsr.

Sterke trykkvariasjoner

• Rengjør høytrykksdysen. Fjern skitten fra dysehullet med en nål, og vask den med vann forfra.

Lekkasje fra pumpen

• Inntil 10 dräper i minutet er tillatt. Ved större lekkasje mā man henvende seg til autorisert service-senter.

Reservedeler

• For Å garantere apparatets sikkerhet ma kun originale resedeler brukes; disse leveres hos fabrikanten eller blir tilradet der.

GARANTIVILKÄR

Alle vare apparater har vert gjennom strenge godkjenningstester, og er dekker av garanti mot fabrikasjonsceil i henhold til gjeldende normer. Garantien gjelder fra kjopsdato.

Utelukket fra garantien er: - Deler som beveger seg og er utsatt for slitasje -gummi tilbehør, biter av kull, filter og tilbehør, valgfritt tilleggsutstyr. - Garantien omfatter ikke en ev. nodvendig rengjø-ring av funksjonsdyktige deler: defekter som filter tilstoppe dyser, mekanismer som er tilstoppet på grunn av kalkstein, skadd tilbehørsutstyr (f.eks. slange)

Apparatet skal kun brukes for hjemme- og hobbybruk og er IKKE TIL PROFESJONELT BRUK: GARANTIEN DEKKER IKKE BRUK UTENFOR DET PRIVATEOMRADET.

AVSKAFFALSE

I den hensikt Å bevare vare omgivelser og verne folkehelsen, skal avfall av elektrisk og elektronisk materiell tas hand om i samsvar med spesifikke regler UE 202/96/CE 27-01-2003 og i samvirke mellom leverandorer og brukere. Av den grunn, som angitt med symbolet pa merkelappen erller utenpa emballasje, skal du ikke kvitte deg med apparatet ditt pa en kommunal soppelfylling for usortert avfall. Forbrukeren har rett til a falevere apparatet til en kommunal samlestasjon som forestar gjenvinning med sikte pa gjenbruik, resirkulasjon erler for andre anvendelser i samsvar med dette direktivet. Det er ogsa mulig a deponereproduktedirekte til forhandler ved kjop av nyeprodukter, tilsvarende som for deponering.
