Prime R 180 - Kõrgsurvepesur Lavor - Tasuta kasutusjuhend

Toote tüüp	Kõrgsurvepesur
Kasutusala	Mitteprofessionaalne, eraotstarbeline kasutamine
Mark ja mudel	Lavor Prime R 180
Toiteallikas	Ühendus diferentsiaalkaitselülitiga kaitstud pistikupessa (≤0,03 A - 30 ms)
Mootori kaitse	Mootori kaitse seade automaatse taaskäivitusega
Automaatne seiskamissüsteem	A.S.S. (Automatic Stop System) automaatseks seiskamiseks by-pass režiimis
Nõutav minimaalne veevoolukiirus	15 l/min
Sisselaskevee maksimaalne temperatuur	40 °C
Sisselaskevee maksimaalne rõhk	1 MPa (10 bar)
Toitevooliku läbimõõt	≥ 13 mm, tugevdatud
Pesuaine imemissüsteem	Integreeritud, neutraalse biolaguneva šampooni jaoks
Ohutusseadised	Ohutuslukk püstolil, möödavooluklapp, kaitse elektrilise ülekoormuse eest
Hooldus	Välispinna puhastamine kuiva lapiga, sisselaskevee filtri puhastamine, düüsi puhastamine nõelaga
Varuosad	Kasutada ainult originaal- või tootja poolt heaks kiidetud varuosi
Garantii	Katab tootmisdefektid, v.a normaalne kulumine ja vale kasutus
Ladustamine	Kuivas ja turvalises kohas, lastele kättesaamatus kohas

Korduma kippuvad küsimused - Prime R 180 Lavor

Kuidas käivitada kõrgsurvepesur?

Veenduge, et toitevoolik on ühendatud ja vesi on avatud. Ühendage seade, lülitage lüliti asendisse ON (I), seejärel vajutage püstoli päästikule käivitamiseks. Kui seade on varustatud A.S.S. süsteemiga, seiskub see automaatselt, kui päästik vabastatakse.

Mida teha, kui seade ei tööta?

Kontrollige esmalt elektriühendust ja et kaabel pole kahjustatud. Kui seade ikka ei käivitu, võib mootori kaitse seade olla rakendunud. Oodake mõni minut või ühendage seade lahti ja uuesti sisse. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Miks on rõhk nõrk?

See võib olla tingitud õhust pumbas (õhutage seadet, lastes seda töötada ilma kõrgsurvevoolikuta, kuni vesi tuleb mullideta), ummistunud filtrist (puhastage sisselaskevee filter), ebapiisavast veevoolust (kontrollige, et kraan on avatud ja vooliku läbimõõt on vähemalt 13 mm) või ummistunud düüsist (puhastage see nõelaga).

Kuidas puhastada düüsi?

Ühendage seade vooluvõrgust lahti. Eemaldage düüs püstolilt. Kasutage nõela või kirjaklambrit düüsi augu ummistuse eemaldamiseks. Loputage seda puhta veega eestpoolt enne tagasipanekut.

Millist tüüpi pesuainet kasutada?

Kasutage ainult neutraalset šampooni, mis põhineb mitteioonsetel biolagunevatel pindaktiivsetel ainetel, nagu tootja soovitab. Ärge kasutage muid kemikaale, mis võivad kahjustada seadme ohutust.

Kuidas imeda pesuainet?

Ühendage pesuaine imemisvoolik püstoli või voolikuga vastavalt juhistele. Kastke ots tootesse. Pump imeb pesuainet, kui vajutate päästikule. Vaadake spetsiifilise montaažiskeemi jaoks kasutusjuhendit.

Kuidas seadet pärast kasutamist hoiustada?

Lülitage seade välja (lüliti asendis OFF (0)) ja ühendage see lahti. Ühendage lahti vee- ja kõrgsurvevoolikud. Tühjendage järelejäänud vesi, vajutades lühidalt päästikule. Puhastage välispind kuiva lapiga. Hoidke seadet ja tarvikuid kuivas, külmumiskindlas kohas, lastele kättesaamatus kohas.

Mida teha pumba veelekke korral?

10 tilka minutis on normaalne. Kui leke on suurem, võtke ühendust volitatud hooldusteenindusega. Ärge proovige ise parandada, kasutage ainult originaalvaruosi.

Kas ma võin kasutada pikendusjuhet?

Jah, kuid see peab olema sobiva ristlõikega: kuni 20 m: 1,5 mm² (14 AWG), 20 kuni 50 m: 2,5 mm² (12 AWG). Pistikupesa ja pistik peavad olema veekindlad. Veenduge, et pikendusjuhe on heas seisukorras ja täielikult lahti keritud, et vältida ülekuumenemist.

Kas seade sobib professionaalseks kasutuseks?

Ei, see seade on mõeldud mitteprofessionaalseks (eraotstarbeliseks) kasutamiseks. Garantii ei hõlma professionaalset kasutust. Intensiivseks kasutamiseks valige sobiv mudel.

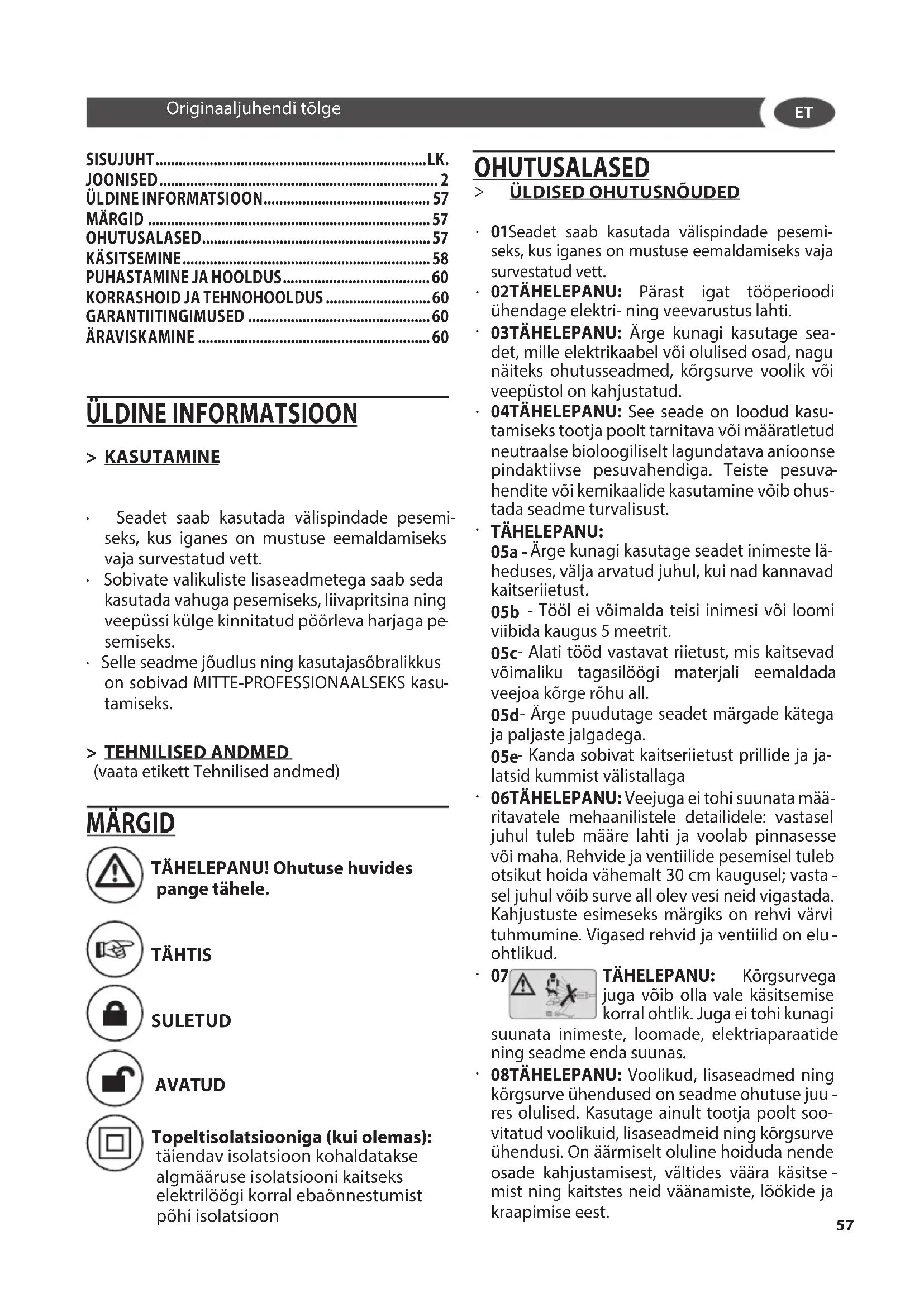

KASUTUSJUHEND Prime R 180 Lavor

Seadet saab kasutada välispindade pesemiseks, kus iganes on mustuse eemaldamiseks vaja survestatud vett.
- Sobivate valikuliste lisaseadmetega saab seda kasutada vahuga pesemiseks, liivapritsina ning veepussi kulge kinnitatud poorleva harjaga pesemiseks.
- Selle seadme joudlus ning kasutajasobralikkus on sobivad MITTE-PROFESSIONAALSEKS kasutamiseks.

> TEHNILISED ANDMED

(vaata etikett Tehnilised andmed)

MARGID

TAHELEPANU! Ohutuse huvides pange tāhele.

TAHTIS

SULETUD

AVATUD

taiendav isolatsoon kohaldatakse algmaaruse isolatsiooni kaitseks elektrilooigi korral ebaonnestumist pohi isolatsoon

OHUTUSALASED

> ULDISED OHUTUSNOUDED

- TÄHELEPANU:

• 01Seadet saab kasutada välispindade pesemiseks, kus iganes on mustuse eemaldamiseks vaja survestatud vett.
  02TÄHELEPANU: Pärast igat toöperioodi ühendage elektr- ning veevarustus lahti.
  03TAHELEPANU: Arge kunagi kasutage sea-det, mille elektrikaabel voi olulised osad, nagu naiteks ohutusseedmed, korgsurve voolik voi veepustol on kahjustatud.
  04TAHELEPANU: See seade on loodud kasutamiseks tootja poolt tarnitava voi maaratletud neutraalse bioloogiliselt lagundatava anioonse pindaktiyse pesuvahendiga. Teiste pesuahendite voi kemikaalide kasutamine voib ohustada seadme turvalisust.
  05a - Arge kunagi kasutage seadet inimesto laheduses, valja arvatud juhul, kui nad kannavad kaitseriietust.
  05b - Tööl ei voimalda teisi inimesi voi loomi viibida kaugus 5 meetrit.
  05c-Alati tood vastavat riietust, mis kaitsevad voimaliku tagasilooigi materjali eemaldada veejoa korge rohu all.
  05d- Arge puudutage seadet margade katega ja paljaste jalgadega.
  05e- Kanda sobivat kaitseriietust prillide ja jalatsid kummist välistallaga
  06TÄHELEPANU: Veejuga ei tohi suunata määritavatele mehaanilistele detailidele: vastasel juhul tuleb maäre lahti ja voolab pinnasesse voi maha. Rehvide ja ventilide pesemisel tuleb otsikut hoida vahemalt 30 cm kaugusel; vastasel juhul voib surve all olev vesi neid vigastada. Kahjustuste esimeseks margiks on rehvi varvi tuhumumine. Vigased rehvid ja ventiilid on elu-ohtlikud.
  07 TÄHELEPANU: Körgsurveya juga voib olla vale käsitsemise korral ohtlik. Juga ei tohi kunagi suunata inimeste, loomade, elektraparaatiding seadme enda suunas.
  08TAHELEPANU: Voolikud, lisaseadmed ning korgsurve uhendused on seadme ohutuse juures olulised. Kasutage ainult tootja poolt soo-vitatud voolikuid, lisaseadmeid ning korgsurve uhendusi. On aarmiselt olunine hoiduda nende osade kahjustamisest, valtides vaara kasitse-mist ning kaitstes neid vaanamiste, lookide ja kraapimise eest.

09TAHELEPANU: Seadmeid, millel puudub A.S.S - Automaatne stopp-susteem, ei tohi kasutada aktiivse veepustoliga mitte kauem kui 2 minutit. Ringlev vesi tostab oluliselt temperatuuri, tekitades pumbale tosist kahju.
10 A.S.S. AUTOMATIC TAHHELEPANU: Seadmeid, mis on varustatud A.S.S - Automaatse stopp-susteemiga ei tohiks jatta ootereziimile kauemaks kui 5 minutit.
11TÄHELEPANU: Alati, kui seade jäetakse järelvalveta, lulitage see valja (pealuliti asendis (0)"OFF").
12TAHELEPANU: lga masinat on tooolukorras testitud ning seetottu on tavaline, et see voib sisaldada veepiisku.
13TÄHELEPANU: Välttige elektrikaablite kahjustamist. Kui toitekaabel on kahjustatud, tuleb LASTA see ohu vältimiseks valja vahetadavalmistajal voi teeninduses voi kvaliftseeritudtootajal.
13b TÄHELEPANU: Toitejuhe ei tohi kasutada vedama vöi seadme tõstmisel.
14TÄHELEPANU: Survestatud vedelikuga sea- de. Hoidke pustolit tugevalt, et vältna tagasi- lööki. Kasutage ainult seadmega kaasasolevat körgsurvepihustit.
16 TÄHELEPANU: Seadet ei tohi kasutada lapsed voi isikud, kelle fuusilised ja vaimsed voimed ning meeled on piiratud voi isikud,kes seda ei oska voi ei tea, kuidas seade toimib, kui neile pole selle toopohimotteid ja kasutamist selgitatud voi opetatud.
17 TÄHELEPANU: Lapsed ei tohi seadmega mangida, ka mitte juhul, kui nad on taiskasvanjärevalve all.
18 TÄHELEPANU: Arge kunagi käivitage survepesurit ilma eelnevalt survevooolikult täielikult lahti kerimata.
19 TÄHELEPANU: Voolikut lahti ja kokku kerides olge ettevaatlik, et te survepesurit ümber ei aja.
20TAHELEPANU: Enne vooliku lahti-voi kokukerimist lulitage masin valja ning vabastage surve ka voolikus endas (off).
21TÄHELEPANU: Plahvatusohtlik. Mitte pihustada tuleohtlikke vedelikke.
22TAHELEPANU: ohutuse tagamiseks masina, kasutada ainult originaalvaruosi tootja voi volitatud tootja poolt.
23TAHELEPANU: Arge kunagi suunake jugaa.
enda poole riiete voi jalanoude puhastamiseks.
24TAHELEPANU: Arge kunagi lubage lastel voi

vilumatet inimestel seadet kasutada.

XZ TÄHELEPANU: vesi juhitakse läbi tagasivoo lu seadmesse ei peeta joogiveega.
- XX TÄHELEPANUEnne mistahes hooldus- voi puhastustöo sooritamist ühendage seade voo -luvörgust lahti.
XY TÄHELEPANU: Mittesobiva pikenduskaabli kasutamine voib olla ohtlik.
XJ TÄHELEPANU: Kui kasutatakse pikenduskaabit, siis pistik ja pistikupesa peavad olea veekindlad ning kaabel peab vastama all tablis olevatele suurustele.

OHUTUSSEADMED:

• TÄHELEPANU: Veepustol on varustatud kaitseriiviga. Millal iganes Te lopetate masina kasutamise, tuleb alati juhusliku joa tekkimise vältimiseks kaitseriiv peale panna.
• Ohutuseadmed: veepustol kaitseriiviga; seade I klassi ulekoormuse valjalulitusega; pump umbervoolu klapiga voi valjalulitamise sead mega.
• Ohutusnupp veepustolil on moeldud kasutamise ajal hoova lukustamiseks, kuid mitte juhusliku kaivitumise valtimiseks.
  TAHELEPANU: Aparaat on varustatud mootori kaitseadeldisega. kui seadeldis on toole hakanud, oodake paar minutit voi lulitage aparaat elektrivorgust valja ja ning seejarel sisse tagasi. Kui probleem kordub voi kui taaskavitamine ei onnestu, viige aparaat lahimasse teenindusse.

>STABIILSEASENDIEELDUSED

• TÄHELEPANU: Seadme stabiilne asend on tagatud, kui seade asetatakse tasasele pinnale.

KÄSITSEMINE

> SEADME OSAD

Selles kasutusjuhendis kirjeldatakse maksi - maalset varustust. Olenevalt mudelist on tarnekomplektis erinevusi.

> KOKKUPANEK

Selles kasutusjuhendis kirjeldatakse maksi - maalset varustust. Olenevalt mudelist on tarnekomplektis erinevusi

> PAIGALDAMINE

järgima Joonised

A

KÄIVITAMINE

järgima Joonised

B

KÖRGSURVEOTSIK

järgima Joonised D

PESUVAHENDI IMEMINE

järgima Joonised

E F G

SURVEVOOLIK

järgima Joonised

VEETOIDE

Uhendusedveevärgiga

TAHELEPANU: seadmete ei sobi tuleb seotud Joogivee vorgustiku

Survepesuri tohib üldise veevärgiga ühendada ainult tingimusel, et toitetorule on paigaldatud kehtivale seadusandlusele vastav ja aravoooluga tagasivooluklapp. Lödvik peab olea vahemalt 013mm - 1/2 inch labimöoduga ja tugevdatud materjalist.

TAHELEPANU:vesi juhitakse labi tagasivoolu seadmesse ei peeta joogiveega.

TÄHELEPANU: Kasutada tohib ainult filtreeri-tud voi puhast vett. Veevotukraan peab tagama veehulga, mis vordub kahekordse pumba maksimumvoimsusega.

• Minimumvöimsus: 15 l/min.
• Sissetuleva vee maksimumtemperatuur: 40^
• Sissetuleva vee maksimumsurve: 1Mpa

Paigutage survepesur veevotuuhendustele voi malikult lahedale.

Kui kaesolevaid noueid eirata, saab pump tosiseid mehaanilisi vigastusi ja garantii kaotab kehtivuse.

Veevarustus üldisest veevärgist

Veevarustus avatud veemahutist

Keerake maha veetoite liitmik.
Keerake sissevotutoru ja filter (ei kuulu komplekti) seadme veeliitmiku peale.
Pange filter mahutisse.
- Enne kasutamist tuhjendage susteem ohust.

• Keerake körgsurvelödvik seadme körgsurve - liitmiku pealt maha.

• Lülitage seade sisse ja laske sellel toötada seni, kuni körgsurveliitmikust tulevas vees pole öhumulle.

• Lülitage seade välja ja keerake körgsurvelöd-vik uuesti peale.

> ELEKTRITOIDE

• Elektrühendus peab olema vastavuses IEC 60364-1'ga.
  Enne seadme ühendamist veenduge, et andmed andmeplaadil vastavad elektrijuhtmetes oleva vooluga ning et pistikupesad on kaitstud differentsiaalsolenoid valjalulitamise lulitiga, mille valjalulitamise tundlikkus oleks vahem kui 0.03 A - 30 ms.
  Kui seadme pistik ei ole ühilduv pistikupesaga, siis laske kvalitseeritud elektrikul pistikupesa sobiva tuübi vastu välja vahetada.
• Arge kasutage seadet kunagi välistemperatuurridel alla 0^ , kui see on varustatud PVC (H VVF) kaabliga.
  XY TÄHELEPANU: Mittesobiva pikenduskaabli kasutamine voib olla ohtlik.
  XJ TAELEPANU:Kui kasutatakse pikenduskaablit, siis pistik ja pistikupesa peavad olemavearkindlad ning kaabel peab vastama all tabelis olevatele suurustele.

	<16 A	<25 A
<20 m	ø 1,5 mm²14 AWG	ø 2,5 mm²12 AWG
20 m - 50 m	ø 2,5 mm²12 AWG	ø 4,0 mm²10 AWG

A.S.S.

AUTOMATIC STOP SYSTEM

(kui olemas)

> AUTOMAATNE STOPP-SÜSTEEM

TÄHELEPANU: See veepuhastaja on varustatud A.S.S. Automaatse stopp-susteemiga, mis lulitab masina moedavoolu faasis valja. Vee puhastaja käivamiseks peate Te asetama luliti (l)ON" asendisse ning seejarel vajutama veepustoli hooba. Automaatne stoppsüsteem käivitab masina ning lulitab salle automaatselt valja, kui hoob on lahti lastud. Seega on soovitatav masina seiskamisel kasutada veepustoli kaitseriivi, et valtida selle kogemata käivitamist.

Kui masin käivitub automaatelt ilma, et veepüstoli hooba oleks kasutatud, vöib see tekitada vees mulle ning teisi sarnaseid nahtusi ja need ei ole defektid.

• Arge jatke ootereziimil olevat masinat jarevalveta kauemaks kui 5 minutit. Kui seade jacetake kauemaks kui see periood, siis ohutuse huvides tuleks luliti keerata asendisse (0)OFF".
• Kontrollige, et körgsurvey voolik oleks korralikult seadme ja veepüstoliga ühendatud ning ei esineks lekkimist.

PARASTTOOD

järgima Joonised C

PUHASTAMINE JA HOOLDUS

jargima Joonised

Seade ei vaja hooldust.

× × TAHLEPANU: Enne mistakes hooldus- voi puhastustoo soritamist uhendage seade voolvulvorgust lahti.

• TÄHELEPANU: NMitte pihustada ühiku veega. Arge kunagi kasutage detergente ega lahusteid. Teiste pesuvahendite vöi kemikaalide kasutamine voib ohustada seadme turvalisust
• Puhas väljast seadmed kuiva lapiga.

SEADME LADUSTAMINE

järgima Joonised

Tostke seade kandesangast üles ja kandke.
- Hoidke toitekaablit ja tarvikuid seadme juures.
Hoidke seadet kuivas ruumis. Ladustada seda eemale lapsed.

KORRASHOID JA TEHNOHOOLDUS

Seade ei toöta

Kontrollige toite olesasolu.
Veenduge, et toitejuhe pole viga saanud.

Seadmes pole survet

Tuhjendage susteem ohust: laske seadmel korgsurvevoolikuta tootada, kuni korgsurvelitmikust tulevas vees pole ohumulle. Seejarel pange korgsurvevoolik tagasi.
- Puhastage vee sissevotul olev filter.
- Hoolitsege selle eest, et korgrohutoru ühen-duskoha filter (kui see on olemas) oleks puhas.
- Kontrollige sissetuleva vee kogust.
Veenduge, et üheski pumba toitevooolikutest poleks lekkeid ega ummistusi.

Survey kõigub tugevasti

• Puhastage körgsurveotsiku duus. Eemaldagenõelaga selle avast mustus ja peske duus veega puhtaks.

Pump lekib

Lubatud on kuni 10 tilka minutis. Kui vett tuleb rohkem, poorduge volitatud muugijargse tee-ninduse poole.

Varuosad

Koiki meie seadmeid on hoolikalt kontrollitud ning neile antakse garantii tootmisvigade suhtes, mille kestus vastab kehtivale seadusandlusele.

Jargnev ei ole garantiiga kaetud: - osade normalne kolumine; - Korgsurvevoolik ja li-satarvikud. - juhuslikud kahjustused, mis on tekitatud transports, hoolimatul voi vaaral kasitsemisel voi vaaral, kasutamisjuhendi hoiatustega vastuolus olev kalasutamisel.

Probleomid nagu ummistunud duusid, seadme tooseisakud katlakivi kogunemise tottu, tarvikute vigastused (naiteks kokkumurdunud voolik) ja/voi harilikult torgeteta tootavad masinad EI KUULU GARANTII ALLA.

Seade on ette nachtud ainult kodus JA MITTE PROFESSIONAALSEKS KASUTAMISEKS: MUUD KASUTUSVIISID EI KUULU GARANTII ALLA.

ÄRAVISKAMINE

Teil kui elektri- voi elektronikaseadme omanikul on seadusega keelatud (vastavlt ELi 27. jaanuari 2003. aasta direktivile 2002/96/EU kohta elektri- ja elektroo

nikaseadmete jäätmete) körvaldada seda toodet vöi selle elektr-/elektroonilisi lisaseadmeid tahkete olmejäätmetena, vaid seadus nōuab, et te körvaldaksite need vastavates kogumispunkttdes. Toote vöib LASTA körvaldada vahetult turustajal, OSTES UUE TOOTE, MIS ON Körvaldatavaga samavaärne.
