MANUALE UTENTE Prime R 180 Lavor

ATTENZIONE: leggere le istruzioni prima dell'utilizzo. pag.8

getto spillo/ventaglio pread pattern/pencil jet

variable DE vario Duese chorro regulable dune straal/

waaiervormige straal jato variavel cijirova/prima tryska

DA nalesprjt/viftesprjT 1iδaKac Kαρφισα/βεντλια ET

CURA E MANUTENZIONE 11

RIMEDI IN CASO DI MALFUNZIONAMENTO. 11

CONDIZIONI DI GARANZIA 12

SMALTIMENTO 12

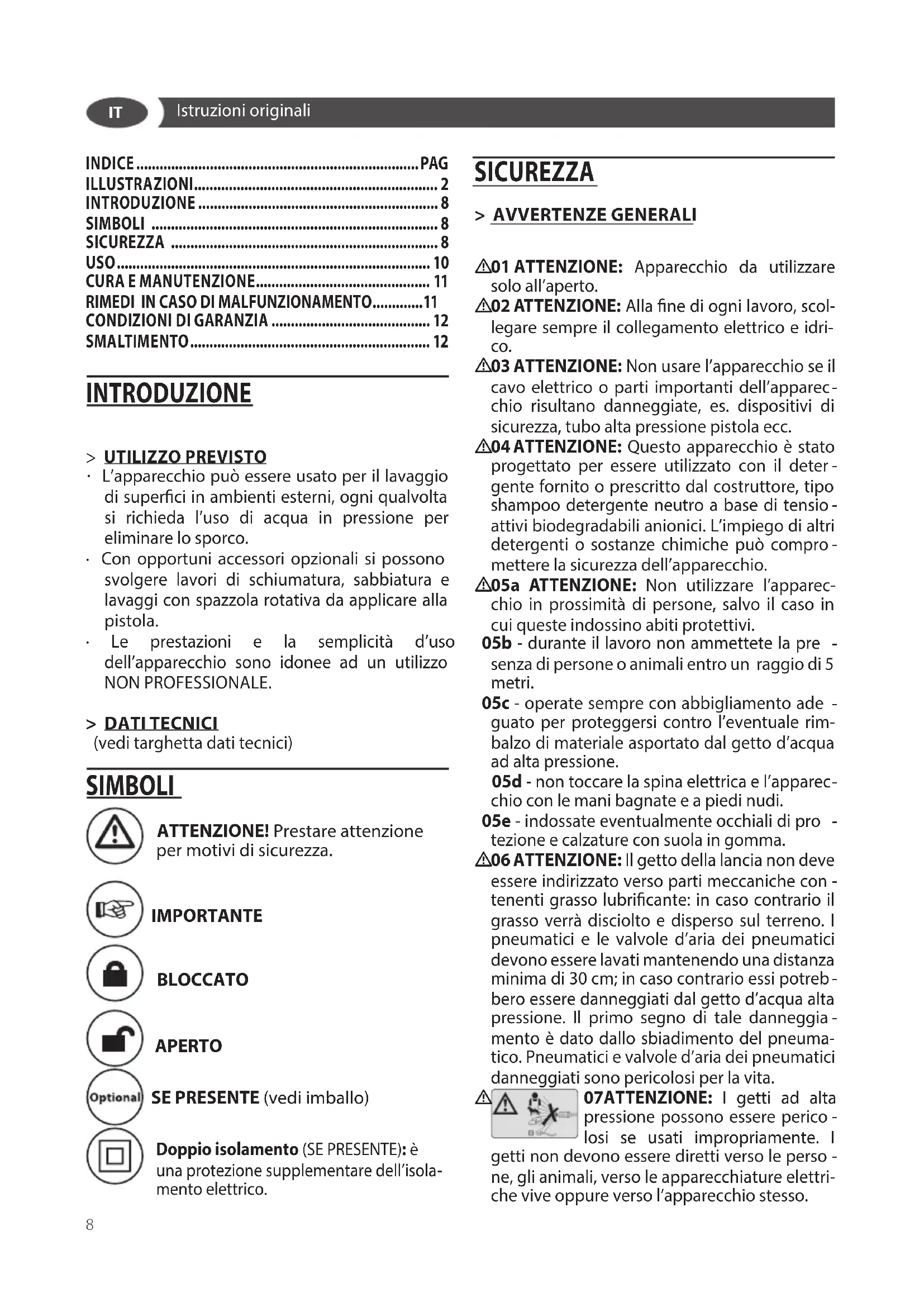

INTRODUZIONE

>UTILIZZOPREVISTO

L'apparecchio può essere usato per il lavaggio di superfici in ambienti esterni, agli qualvolta si richieda l'uso di acqua in pressione per eliminare lo sporco.
- Con opportuni accessori opzionali si possono svolgere lavori di schiumatura, sabbiatura e lavaggi con spazzola rotativa da applicare alla pistola.
Le prestazioni e la semplicità d'uso dell'apparecchio sono idonee ad un utilizzo NON PROFESSIONALE.

> DATITECNICI

(vedi targhetta dati tecnici)

SIBBOLI

ATTENZIONE! Prestare attenzione per motivi di sicurezza.

IMPORTANT

BLOCCATO

APERTO

SE PRESENTE (vedi imballo)

Doppio isolamento (SE PRESENTE): è una protezione supplementare dell'isolamento elettrico.

SICUREZZA

> AVVERTENZE GENERALI

01 ATTENZIONE: Apparecchio da utilizzato solo all'aperto.

02 ATTENZIONE: Alla fine di agli lavoro, scollegare sempre il collegamento elettrico e idrico.

03 ATTENZIONE: Non usare l'apparecchio se il cavo elettrico o parti importanti dell'apparecchio risultano danneggiate, es. dispositivi di sicurezza, tubo alta pressione pistola ecc.

04 ATTENZIONE: Questo appearecchio è stato progettato per essere utilizzato con il detergente fornito o prescritto dal costruttore, tipo shampoo detergente neutro a base di tensio -attivi biodegradabili anionici. L'impiego di altri detergenti o sostanze chimiche cui compromettere la sicurezza dell'apparecchio.

05a ATTENZIONE: Non utilizzato l'apparecchio in prossimità di persona, salvo il caso in cui queste indossino abiti protettivi.

05b - durante il lavoro non ammettete la pre-enza di persona o animali entro un raggio di 5 metri.

05c - operate sempre con abbigliamento ade -guato per proteggersi contro l'eventuale rimbalzo di materiale asportato dal getto d'acqua ad alta pressione.

05d - non toccare la spina elettrica e l'apparecchio con le mani bagnate e a piedi nudi.

05e - indossate eventually occhiali di pro - tezione e calzature con suola in gomma.

06 ATTENZIONE: Il getto della lancia non deve essere indirizzato verso parti meccaniche con- tenenti grasso lubrificante: in caso contrario il grasso verra disciolto e disperso sul terreno. I pneumatici e le valvole d'aria dei pneumatici devono essere lavati mantenendo una distanza minima di 30~cm ; in caso contrario essi potrebbero essere danneggiati dal getto d'acqua alla pressione. Il primo segno di tale danneggia-mentation è dato dallo sbiadimento del pneumatico. Pneumatici e valvole d'aria dei pneumatici danneggiati sono pericolosi per la vita.

07ATTENZIONE: I getti ad alta pressione possono essere pericolosi se usati impripriamente. I

getti non devono essere diretti verso le persone, gli animali, verso le apparecchiature elettriche vivere oppure verso l'apparecchio stesso.

08 ATTENZIONE: I tubi flessibili, gli accessori e i raccordi per l'alta pressione, sono importanti per la sicurezza dell'apparecchio. Utilizzato solamente tubi flessibili, accessori e raccordi prescritti dal costruttore (è estremamente importante preservare l'integrità di questi componenti evitandone un uso improprio e prevenendoli da pieghe, urti, abrasioni).
09ATTENZIONE: Apparecchi non dotati di A.S.S. - Automatic Stop System: non devono ri manere in funzione per più di 2 minuti a pistola rilasciata. L'acqua riciclata aumento notevolmente di temperature provocando gravi danni alla pompa.

A.S.S. AUTOMATIC 10ATTENZIONE: Apparecchi dotati di A.S.S - Automatic Stop System: è buona norma non lasciarli in stand-by per più di 5 minuti.
11 ATTENZIONE: Spagnere completeness l'apparecchio (interruptore generale in posizione (0)OFF) agli qualvolta lo si lascia incustodito.
12 ATTENZIONE: Ogni macchina viene collaudata nelle sue condizioni d'uso, per cui è normale che alcune gocce d'acqua rimangano presenti al suo interno.
13 ATTENZIONE: Fare attenzione a non danneggiare il cavo elettrico. Se il cavo di alimentazione è danneggiato deve essere sostituito dal costruttore oppure dal servizio assistenza, oppure da personale qualificato al fine di evita re situazioni di pericolo.
13b ATTENZIONE: Non tirare mai o alzare l'apparecchio utilizzato il cavo elettrico.
14 ATTENZIONE: Macchina con fluido in pressione. Impugnare la pistola saldamente per prevenir la forza di reazione. Utilizzare solo l'uglio di alta pressione in dotazione alla macchina.
16 ATTENZIONE: Questo appearecchio non è destinato all'utilizzo da parte di persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali o mancanza di espertienza e conoscenza, a meno che non abbianno avuto istruzioni per l'uso o la supervisione dell'apparecchio da parte di una persona responsabile della loro sicurezza.
17 ATTENZIONE I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
18 ATTENZIONE: Non mettere in funzione l'idropulitrice prima di aver srotolato il tubo ad alta pressione.
19 ATTENZIONE: Avvolgere e svolgere il tubo

avendo cura di non causare il ribaltamento dell'idropulitrice.

20 ATTENZIONE: Quando si svolge o avvolge il tubo, la macchina deve essere spenta ed il tubo scarico alla pressione (fuori servizio).
21 ATTENZIONE: Rischio di esplosione. Non spruzzare liquidi inflammabili.
22ATTENZIONE: Per garantire la sicurezza della macchina, usare solo pezzi di ricambio originali presso il produttore o approvati dal fabbricante.
23 ATTENZIONE: Non dirigere il getto verso stessi oppure verso altre persone per pulire abiti o scarpe.
24 ATTENZIONE: Non permettere che l'apparecchio venga usato da bambini o da personale non addestrato.
ATTENZIONE: L'acqua che è passata attraverso i dispositivi antiriflusso è considerata non potabile.
XXATTENZIONE: Scollegare l'apparecchio alla rete elettrica, staccando la spina alla presa elettrica, prima di effettuare qualsiasi intervento di manutenzione e pulizia.
- XY ATTENZIONE: Prolunghe non adequate possono essere pericolose.
XJ ATTENZIONE: Se viene utilizzata una prolonga, la spina e la presa dovranno essere impermeabili all'acqua

> DISPOSITIVI DI SICUREZZA

ATTENZIONE: La pistola è dotata di un fermo di sicurezza. Ogni qualvolta si interrompe l'uso della macchina è importante azionare il fermo di sicurezza per evitare aperture accidentali.
- Dispositivi di sicurezza: pistola dotata di fermo di sicurezza, macchina dotata di protezione da sovraccarichi elettrici (CL. I), pompa dotata di valvola di by-pass o dispositivo di arresto.
- Il pulsante di sicurezza della pistola non serve al bloccaggio della leva durante il funzionamento, ma per evitarne aperture accidentali.
ATTENZIONE: L'apparecchio è dotato di un dispositivo di protezione motore: in caso di intervento del dispositivo attendere quale minuto o in alternatively scollegare e ricollegare l'apparecchio alla rete elettrica. In caso del ripetersi del problema o della mancata riaccensione, portare l'apparecchio presso il più vicino Centro Assistenza,

>STABILITA

ATTENZIONE: La macchina deve essere sempre mantenuta su una base orizzontale, in modo sicuro e stabile.

USO

> DESCRIZIONE DELL'APPARECCHIO

Vedere il "manuale delle istruzioni specifiche" fornito in dotazione.

> MONTAGGIO DELL'APPARECCHIO

Vedere il "manuale delle istruzioni specifiche" fornito in dotazione.

> INSTALLAZIONE

Vedere fig. A

>AVVIAMENTO

Vedere fig. B

> LANCE ALTA PRESSIONE

Vedere fig. D

> ASPIRAZIONE DETERGENTE

Vedere sequenza fig. E F G

> TUBO ALTA PRESSIONE

Vedere fig. H

> ALIMENTAZIONE IDRICA

Collegamento idrico

ATTENZIONE (simpolo): appearecchio non adatto al collegamento alla rete dell'acqua potabile.

L'idropulitrice può essere collegata direttamente alla rete di distribuzione dell'acqua PO-TABILE solamente se nella tubazione di alimentazione è installato un dispositivo antiriflusso con svuotamento conforme alle normative vigenti.

Assicurarsi che il tubo sia almeno 0 13mm - 1/2 inch e che sia rinforzato.

ATTENZIONE: L'acqua che è passata atraverso i dispositivi antiriflusso è considerata non potabile.

IMPORTANT: Aspirare solamente acqua filtrata o pulita. Il rubinetto di prelievo acqua deve garantire una erogazione pari al doppio della portata massima della pompa.

• Portata minima: 15 l/min.
• Temperatura massima dell'acqua in ingresso: 40^
• Pressione massima dell'acqua in ingresso: 1Mpa

Collocare l'idropulitrice il più vicino possibile alla rete idrica di approvvigionamento.

La non osservanza delle suddette condizioni provoca gravi danni meccanici alla pompa nonché il decadimento della garanzia.

Alimentazione alla conduttura dell'acqua

• Collegare un tubo flessibile di alimentazione (non compreso nella fornitura) al raccordo per l'acqua dell'apparecchio ed all'alimentazione dell'acqua.
• Aprire il rubinetto.

Alimentazione dell'acqua da un serbatoio aperto

• Svitare il raccordo per l'alimentazione dell'acqua.
• Avvitare il tubo di aspirazione conhetto (non compreso nella fornitura) al raccordo per l'aque qua dell'apparecchio.
• Immergere il filtrone nel serbatoio.
• Sfiatar l'apparecchio prima dell'uso.
• Svitare il tubo flessibile ad alta pressione dal raccordo dell'alta pressione dell'apparecchio.
• Accendere l'apparecchio e farlo funzionare fin -ché l'acqua esce priva di bolle dal raccordo ad alta pressione.
• Spagnere l'apparecchio e riavvitare il tubo fles -sibile ad alta pressione.

> ALIMENTAZIONE ELETTRICA

• Il collegamento elettrico dell'apparecchio deve essere conforme alla norma IEC 60364-1.
  IMPORTANT Prima di collegare l'apprecchio, accertarsi che i dati di targa siano corrispondenti a quelli della rete elettrica e che la presa sia protetta con un interruptore magne -

totermico differenziale "SALVAVITA" con sensibilità di intervento inferiore a 0,03 A - 30ms.

• In casi di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la presa con altra di tipo adatto da personale professionlmente qualificato.
  Nonutilizzare l'apparecchio in caso di tempe ratura ambiente inferiore a 0^, seesso e equipaggiato con cavo in PVC (H W-F).
• XY ATTENZIONE: Prolunghe non adequate posso no essere pericolose.
  XJ ATTENZIONE: Se viene utilizzata una prolunga, la spina e la presa dovranno essere impermeabili all'acqua e il cavo delve avere le dimensioni indicate nella tabella sottostante.

	<16 A <25 A
<20 m ø 1,5 m	mm²	ø 2,5 mm²
	14 AWG	12 AWG
20 m - 50 m ø	2,5 mm²	ø 4,0 mm²
	12 AWG	10 AWG

A.S.S. AUTOMATIC STOP SYSTEM

(se presente)

IMPORTANT: (Automatic Stop System), il quale provvede a spegnere l'idropulitrice durante la fase di by-pass. Per avviare l'idropulitrice è perché necessario posizionare l'interruttore su (I)"ON" quando premere la leva della pistola, I'A.S.S. provvedera ad avviare l'apparecchio rispegnendolo automaticamente qualora venga rilasciata la leva. Si consiglia perché di insere la sicura posta sulla leva della pistola agli qualolta si fermi la macchina, per evitare accensioni accidentali.
- Spontanei avviamenti della macchina sono intervenire sulla pistola sono imputabili a fenomeni quali bolle d'aria nell'acqua o altri e non a difettosità del prodotto.
Non lasciare la macchina in stand-byenza sorveglianza per più di 5 minuti. In caso contrario è necessario, per la protezione della macchina, riportare l'interruttore in posizione (0) "OFF".
- Verificare che l'accoppiamento del tubo alla pressione con la macchina e con la pistola in

dotazione sia correttamente eseguito, vale a direenza perdita d'acqua.

> FINE LAVORO

Vedere fig. C

CURA E MANUTENZIONE

Vedere fig.

L'apparecchio non richiede manutenzione.

• XX ATTENZIONE: Scollegare l'apparecchio alla rete elettrica, staccando la spina alla presa elettrica, prima di effettuare qualsiasi intervento di manutenzione e pulizia.
  ATTENZIONE Non spruzzare la macchina con acqua e non usare detergenti o solventi aggressivi. La macchina si potrebbe danneggiare.
• Pulire la parte esterna della macchina con uno straccio asciutto.

>STOCCAGGIO

Vedere fig.

• Spostare l'apparecchio solo afferrando la maniglia di trasporto
• Conservare l'apparecchio e gli accessori in un luogo asciutto e sicuro, fuori alla portata dei bambini.

RIMEDI IN CASO DI MALFUNZIONAMENTO

L'apparecchio non funziona
- Controllare la tensione di rete.
- Accertare eventuali danni al cavo di alimentazione.
L'apparecchio non va in pressione
- Sfiataré l'apparecchio: fare funzionare la pompa除去 il tubo ad alla pressione, finché l'acqua esce除去 bolle dall'uscita dell'alta pressione. Riattaccare poi il tubo ad alla pressione.
- Pulire il filtro nell'attacco dell'acqua.

IT

• Pulire il filtro nell'attacco del tubo alla pressione (se presente).
• Controllare la quantità di alimentazione dell'acqua.
• Accertare la tenuta o eventuali intasamenti in tutti i tubi di alimentazione della pompa.

Forti oscillazioni di pressione

• Pulite l'ugello ad alta pressione. Con uno spillo, togliete la sporcizia dal foro dell'ugello e lavatelo alla parte anteriore con acqua.
  La pompa perde
• Sono amesse fino a 10 gocce al minuto. In caso di perdita maggiore rivolgersi al servizio assistenza autorizzato.
  Ricambi
  Utilizzare esclusivamente ricambi originali oppure ricambi approvati dal costruttore.

CONDIZIONI DI GARANZIA

Tutti i nostri appearecchi sono stati sottoposti ad accurati collaudi e sono coperti da garanzia da difetti di fabbricazione in conformità alle normative vigenti applicabili nei vari Paesi.

La garanzia decorre alla data di acquisito.

Sono escludi alla garanzia: le parti soggette a non male usura, le parti in gomma, spazzole di carbone, i filtri, gli accessori e gli optionali; i danni accidentali, per trasporto, per incuria o inadguato trattamento, per uso ed INSTALLazione errati o impropri.

La garanzia non contempla la pulizia degli organi funzionanti, delle incrostazioni, dei filtri e ugelli in genere.

La macchina è destinata esclusivamente ad un uso hobbystico e NON PROFESSIONALE:

La garanzia non copre l'uso diverso da quello privato.

SMALTIMENTO

Quale proprietario di un apparecchio elettrico o elettronico, la legge (conformmente alla direttiva UE

2002/96/CE del 27 gennaio 2003) le vieta di smaltire quello prodotto o i loro accessori elettrici / elettronici come rifiuto domestico solido urbano e le impone invece di smaltirlo negli apposti centri di

raccola.

E' possibl e smaltire il prodotto direttamente dal di distributore mediante I'acquisto di un prodotto nuovo, equivalente a quello da smaltire

INDEX PAG.
PICTURES 2
GENERAL INFORMATION. 13
SYMBOLS 13
SAFETY PRECAUTIONS 13
USAGE 15
CARE AND MAINTENANCE 16
TROUBLESHOOTING 17
WARRANTY CONDITIONS. 17
DISPOSAL (WEEE) 17

GENERAL INFORMATION

>INTENDEDUSE

Vedere sequenza fig.

EFG

> MANGUERA ALTA PRESION

Vedere fig. H

> ALIMENTACION HÍDRICA

Enlace hidrico
