Produkttype	Senkepumpe
Merke	PowerPlus
Modell	POWXG9513
Spenning	230 V / 50 Hz
Opptatt effekt	550 W
Maks. vannmengde	10 500 l/h
Maks. løftehøyde	7 m
Maks. nedsenkingsdybde	7 m
Maks. vanntemperatur	35 °C
Vanntype	Rent eller skittent vann
Husmateriale	Plast
Inntaksmateriale	Plast
Kabellengde	10 m
Kabeltype	Med sikkerhetsplugg (RNF)
Bryter	Justerbar flottørbryter
Transportbærehåndtak	Ja
Anbefalt bruk	Pumping av kjeller, drenering, vanning, husholdningsavløpsvann
Tørrløpsbeskyttelse	Må ikke kjøres tørr (risiko for skade)
Frostbeskyttelse	Beskytt mot frost
Regelmessig vedlikehold	Rengjøring med rent vann, kontroll av flottørbryter hver 3. måned
Garanti	36 måneder
Samsvar	Europeiske direktiver 2014/35/EU, 2014/30/EU, 2011/65/EU

Ofte stilte spørsmål - POWXG9513 PowerPlus

Hva er anbefalt bruk for pumpen POWXG9513?

Denne senkepumpen er designet for pumping av rent eller skittent vann, spesielt for tømming av oversvømte kjellere, drenering, hagevanning, og husholdningsvannforsyning. Den er ikke egnet for profesjonell bruk.

Hva er maksimal nedsenkingsdybde?

Maksimal nedsenkingsdybde er 7 meter. Pass på at pumpen ikke senkes dypere enn denne grensen.

Hvordan installere pumpen riktig?

Installer pumpen i en brønn på minst 40×40×50 cm for å tillate fri bevegelse av flottøren. Heng den i håndtaket eller sett den på bunnen. Heng den aldri i kabelen eller utløpsrøret. Sørg for at brønnbunnen er fri for gjørme.

Hva gjør jeg hvis pumpen ikke starter?

Kontroller først nettspenningen. Sørg for at flottørbryteren er i høy posisjon (den må løftes for å aktivere pumpen). Hvis problemet vedvarer, se feilsøkingstabellen i håndboken.

Hvordan lufte pumpen før bruk?

Vipp pumpen flere ganger frem og tilbake for å fjerne luft, vent deretter minst 15 sekunder før du starter den. Dette forhindrer tørrkjøring.

Hvilken type vann kan pumpes?

Pumpen kan pumpe rent eller skittent vann med en maksimal temperatur på 35°C. Skal ikke brukes til aggressive væsker, drivstoff eller kjemikalier.

Hvordan vedlikeholde pumpen?

Etter hver bruk, rengjør pumpen med rent vann. Hver tredje måned, kontroller at flottørbryteren fungerer, rengjør inntaksfilteret og fjern gjørme fra brønnbunnen. For å rengjøre løpehjulet, demonter sugekurven og skyll med rent vann.

Hva er viktige sikkerhetstiltak?

Les håndboken før bruk. Bruk en jordfeilbryter ≤30 mA hvis pumpen brukes nær et basseng. Ikke la barn leke med apparatet. Ikke kjør pumpen tørr og beskytt den mot frost.

Hva gjør jeg hvis pumpen stopper etter noen minutters drift?

Dette kan skyldes for skittent vann eller for høy temperatur. Koble pumpen fra, rengjør den og brønnen. Kontroller at vanntemperaturen ikke overstiger 35°C.

Hvordan oppbevare pumpen når den ikke er i bruk?

Rengjør pumpen og tilbehøret grundig. Oppbevar den på et tørt, temperert sted, beskyttet mot direkte sollys. Unngå ekstreme temperaturer. Ikke legg den i en nylonpose for å unngå fuktighet.

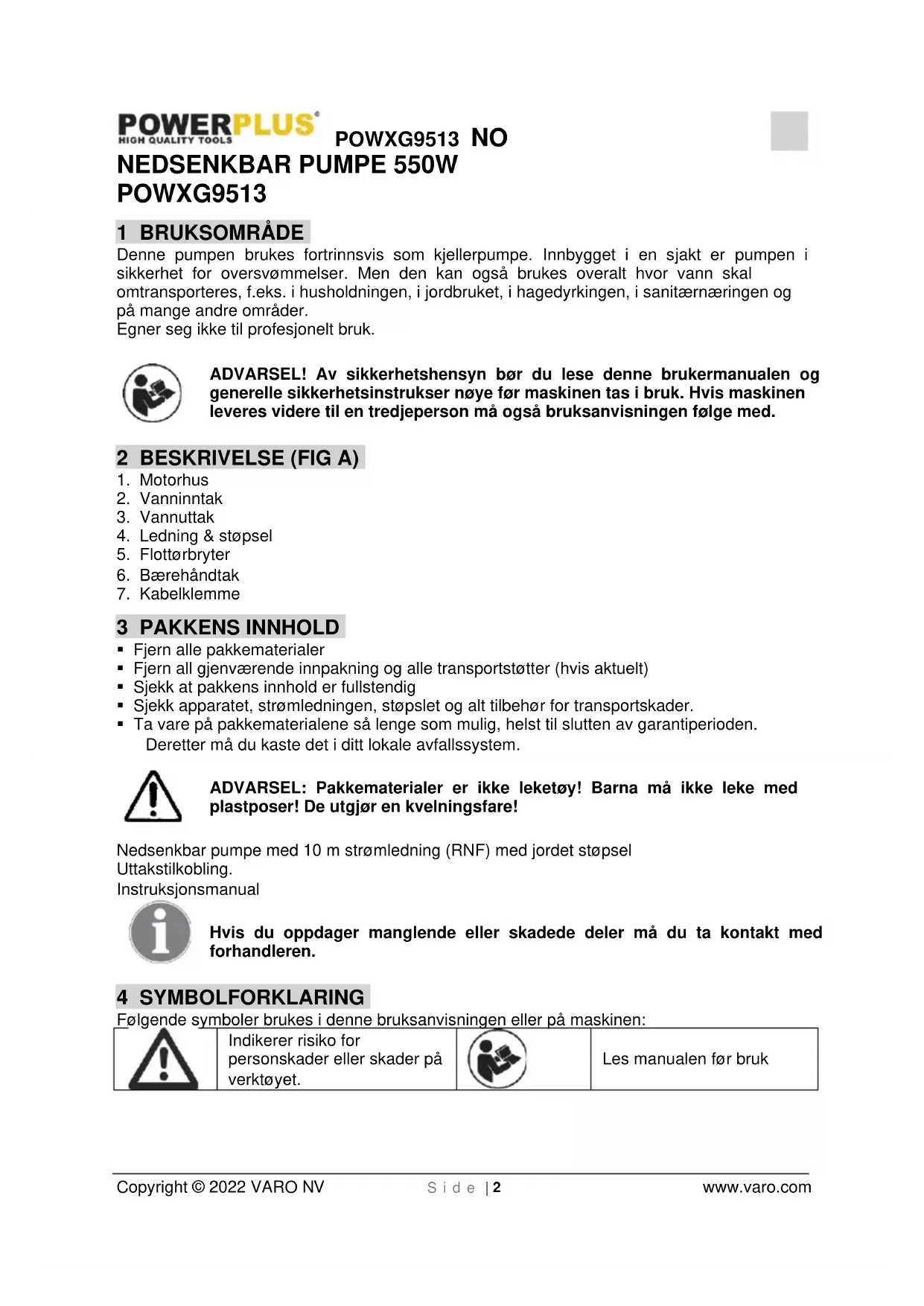

BRUKSANVISNING POWXG9513 PowerPlus

Denne pumpen brukes fortrinnsvis som kjellerpumpe. Innbygget i en sjakt er pumpen i sikkerhet for oversvommelser. Men den kan ochs brakes overalt hvor vann skal omtransporteres, f.eks. i husholdningen, i jordbruket, i hagedyrkingen, i sanitaernaeringen og pa mange andre omrader.

Egner seg-il profesjonelt bruk.

ADVARSEL! Av sikkerhetshensyn bør du lese davon brukermanualen og generelle sikkerhetsinstrukser nøye for maskinen tas iBruk. Hvis maskinen leveres videre til en tredjeperson ma øgsa bruksanvisingen følge med.

2 BESKRIVELSE (FIG A)

1. Motorhus
2. Vanninntak
3. Vannuttak
4. Ledning & stopsel
5. Flottorbryter
6. Bærehändtak
7. Kabelklemme

3 PAKKENS INNHOld

Fjern alle pakkematerialer
- Fjern all gjenværende innpakning og alle transportstøtter (hvis aktuelt)
- Sjekk at pakkens innhold er fullstendig
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene sä lenge som mulig, helst til slutten av garantiperioden. Deretter mä du kaste det i ditt lokale avfallssystem.

ADVARSEL: Pakkematerialer er/DDle leketoy! Barna ma/DDleke med plastposer! De utgjor en kvelningsfare!

Nedsenkbar pumpe med 10 m strømledning (RNF) med jordet stopsel Uttakstilkobling.

Instruksjonsmanual

Hvis du oppdager manglende eller skadede deler ma du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Falgende symboler brukes i donne bruksanvisingen aller pa maskinen:

Indikerer risiko for personskader aller skader pa verktoyet.

Les manualen f#r bruk

5 GENERELLE SIKKERHETSADVARSLER

Merk! Samtige sikkerhetsregler og instruksjoner må leses. Hvis du ikke følger sikkerhetsreglene kan det fjre til elektrisk støt, brann og/eller alvorlige persorskader. Begrepet "elektroverktøy" som er brukt i advarslene henvisser til elektroverktøy som drives fra stromnettet (med kabel) eller med batteri (uten kabel).

6 VIKTIG INFORMASJON FØR BRUK!

• Elektrisk tlikopling skjer med en jordingskontakt med nettspanning 230 V - 50 Hz, sikringer minst 6 Ampere.

OBS!

Innenfor sikker avstand fra svommbasseng og hagedammer er pumpen bare tillatt a benyttes med feilstrøm jordingskontakt med utløsende nominell strøm inntil 30mA (ifolge VDE 0100 del 702,738). Dersom personer oppholder seg i svommbassenge tter hagedammen ma ikke pumpen vare i drift.

(For din egen sikkerhet) Før den nedsenkBare motorpumpen settes i drift bør en elektriker sjekke

• jordingen
• nullinstilling
• at feilström jordningskontakten fungerer som den skal og er i overensstemmelse med sikkerhetsforskriftene til energiverket på stedet.
• at elektriske kontakter er beskyttet mot fuktighet.
• at kontaktene er på et sikkert sted i tilfelle oversvömmelse.
• at aggressive væsker holds fjernt sá vel som slipende stoff (smergelvirkende).
• at den nedsenkbare motorpumpen beskyttes mot kulde.
• at pumpen er beskyttet mot torgang.
• at barn畸形
• at barn畸形
• at barn畸形
• at barn畸形

Bestandighet

Den nedsenkbare motorpumpen De nettopp har kjopt er bestemt for transport av vann med maksimal temperatur 35^ . Pumpen kan/DDke brukes til andre vaesker, spesielt/DDke motordrivstoff, rengjoringsmiddel eller andre kjemiske produit!

7 INSTALLASJON

Under installationsjonen ma det sorges for at pumpen aldri henger fritt fra trykkledningen aller monteres pa stromkabelen. Den nedsenkbare motorpumpen ma henges etter barehandtaket som folver med, ell er legges i bunnen af sjakten. For at pumpen skal sikres en god funksjon ma sjaktbunnen holdes fri for slam og andre forurensninger. Ved for lav vannstand kan slammet i sjaktbunnen tørke inn og pumpen ma hindres fra a starte. Derfor er det ndvendigt at den nedsenkbare motorpumpene sjekkes regelmessig (foreta startforsok). Flottorbryteren ma stilles inn sik at en igangkjaring til enhver tid er mulig.

Råd

Pumpesjakten bør minst ha dimensjonen 40 × 40 × 50 cm, sik at flottørbryteren kan bevege seg fritt.

Nettilkopling

Den nye dykkermotorpumpen har allerede et jordingskontaktstopsel. Pumpen er bestemt for tilkopling til en jordingsstikkontakt 230 V - 50 Hz. Vær sikker på at stikkkontakten er sterk nok (minst 6 A), og i perfekt stand. Før pumpestøpselet i stikkkontakten og pumpen er klar til start. Råd!

Etter Å ha lest installasjons- og bruksanvisningen nøye, kan pumpen settes i drift under følgende betingelser:

• Sjekk at pumpen ligger på bunnen av sjakten.
• Sjekk at trykkledningen ligger sik den skal.
  Vær sikker pa at den elektriske tilkoplingen er 230 V - 50 Hz.
• SJEKK at den elektriske stikkontakten er i ordin.
  Vær sikker på at det ikke kan trenge inn fuktighet eller vann til nettilkoplingen.
  Unnga at pumpen garr torr.

8.1 Lufte ut pumpen for bruk

• Pase alltid at pumpen luftes riktig før den settes i drift. Om nødvendig ma du vippe pumpen frem og tilbake flere ganger til det ikke vises flere luftbobler. Vent deretter minst 15 sekunder for du starter pumpen.

8.2 Innstilling av koblingspunktene

Inn- og utkobling i flottorbryteren kan justeres ved a flytte pa flottorbryteren i flottorastreringen.

• Flottorbryteren skal vare plassert sik at koblingspunktet for innkobling og koblingspunktet for utkobling nas lett og med lite bruk av kraft. Kontroller dette ved a stille pumpen i et fat med vann og lofte flottorbryteren forsiktig for hand og derpa senke den igjen. Du kan da observere om pumpen starter og stopper.
  Pass ogsa pa at avstanden mellom flottorkroppen og flottorastreringen ici er for snau. Er avstanden for liters, kan virkematen blh hindret.
  Pass pa nár du innstiller flottorbryteren at dette不克 berer bunnen for pumpen kobles ut. Obs.: Risiko for at pumpen gär tarr.

Dette apparatet kan ikke brukes av barn eller personer med fysiske, mentale eller utviklingsmessige svekkelser, eller av personer som mangler kunnskap eller erfaring, bortsett fra hjvisppeasse personene blir instruert av en person som har ansvar for deres sikkerhet, en arbeidsleder ullVED a studere ovenstaende instrukser for apparatet brukes.

OBS! Trekk stopslet ut av stikkontakten før du utfører noe arbeid pa maskinen.

Bruk ikke løsemidler som bensin, alcohols, ammoniaksk osv. Slike stofferskader kunststoffdelene.

Dykkermotorpumpen er et vedlikeholdsfritt og gjennomprøvet produkt, som er utsatt for streng sluttkontroll.

For at den skal få lang levetid og ubrutt drift anbefales likevel en regelmessig kontroll og vedlikehold.

Adversel! Viktig!

Før ethvert vedlikeholdsarbeid pabegynnes ma stikkontakten dras ut.

• Nár pumpen Transporteres bør den hetter haver bruk vaskes med rent vann.
• Ved stasjonær installasjon anbefales det Å sjekke flottørbryteren hver 3. maned.
• Fiberpartikler som eventuelt har festet seg i pumpehuset fjernes med vannstråle.
• Hver 3. maned msjaktbunnen fjernes for slam og sjaktveggene rengjores.
• Flottorbryteren rengjores for beegg med klart vann.

Rengjoring av skovlhjulet

Ved for sterk avleiring i pumpedekselet, ma den underste delen av pumpen demonteres pa ffolgende mate:

1. Løsne innsugningskurven fra pumpedekselet.
2. Rengjør skovlhjulet med rent vann.

• Skadede brytere ma byttes ut av vart serviceverksted.
• Hvis det oppstår skade på strømkabelen (eller stoppslet), på denne byttes i en ny spesialkabel som fås kjøpt hos kundeservice. Strømkabelen på bare skiftes av vind kundeservice (se siste side) eller av en kvalifisert person (elektriker).

12 FEILSØKING

Feil	Årsaker	Løsninger
Pumpen starter ikke	Ingen nettspenningflottørbryteren kopler ikke	sjekk nettspenningensett flottørbryfteren longer opp
Pumpentrporter er ikke	innlpssilen er tetttrykkslangen har en sprekk	rens innlpssilen med rennende vannreparer sprekken
Pumpen stopperikke	flottørbryteren synker ikke	sett pumpen i riktig stillning på sjaktbunnen
Ikke tilstrekkeligtransportmengde	innlpssilen er tettpumpeeffekten er svakere, pga, sterkforurensning og slipende vanniblanding	rens innlpssilenrengjør pumpen og skift utlåsedeler
Pumpenkopler ut	motorvernet kopler ut pumpen pga. for	dra ut kontakten og rengjør
eller kort tid	sterk vannforuersnning vanntemperaturen er for hoy, motorvernet kopier ut.	pumpen og sjakten Sørg for, at den maksimale vanntemperatur ikke oversti- ger 35° C!

13 OPPBEVARING

Gjør maskinen og tilbehoret grundig rent.
- Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, pa et kjolig og tort sted. Unnga for hove erer lave temperaturer.
- Beskytt maskinen mot direkte sollys. Oppbevar den om mulig i mørke.
- Ikke oppbevar maskinen under plast, dette skaper fuktighet.

14 GARANTI

• Dette Produktet garanteres i samsvar med lovens bestemmelier for en periode pa 36 maneder fra datoen Produktet ble kjopt av forste bruker.
• Denne garantien omfatter alle defekter på materialer eller produksjon. Den omfatter ikke deler med defekter som skyldes normal slitasje, som lagre, bxrster, ledninger, plugger ell er tilbehør som bor, borebits, sagblader osv, skade aller defekter som er resultat av misbruk, uhell erderinger, og heller ikke kostnader med forsendelse.
  Denne garantien dekker alle defekter pa materialer erller produksjon, bortsett fra batterier, ladere og deler med defekter som skyldes normal slitasje, spesielt deler som lagre, borster, kabler, plugger osv. Tilbehør som bor, borebits, sagblader osv. dekker heller ikke av denne garantien.
• Skader og/eller defekter som skyldes ukorrekt bruk dekker heller ikke av garantien.
  Vi fraskriver oss ogsa alt ansvar for personskader som skyldes ukorrekt bruk av verktoyet.
• Reparasjoner ma utfores ved et autorisert kundeservicesenter for Powerplus verktoy.
  Du kan alltid fá flere opplysninger ved a ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, medindre noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i handboken ignoreres), feilaktig montering, lynnedslag eller feil nettspanning. Denne listen er ikke begrensende.
• Garantikrav som aksepteres vil aldri före til en forlengelse av garantiperioden. Heller icke vil en ny garantperiode starte dersomproduktet erstattes.
• Produktter aller deler som erstattes under garantien, tilfaller Varo NV.
  Vi forbeholder oss retten til a avwise ethvert krav der kjopet违法犯罪es, aller nardet er apenbart atprodukter icke har blitt correkt vedlikeholdt (rene ventilasjonsapninger, kullborster skiftet regelmessig, osv).
  Du ma ta vare pa kvitteringen som bevis pa datoen for kjopet.
• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

15 MILJØ

Hvis det skulle vare ndvendig Å skifte ut maskinen etter lang tids bruk, ma den icke kastes i husholdningsavfallet. Kast den pa en miljomessig forsvarlig mate. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for Å resirkulere der hvor spezialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angænde tømming og resirkulering.

16 SAMSVARSERKLÄERING

VARO N.V. - Vic. Van Rompuy N.V Joseph Van Instraat 9 - BE2500 Lier - Belgia, erkleer at.

Produkt: NEDSENKBAR PUMPE 550W

Merke: POWERplus

Model:POWXG9513

oppfyller de vesentlige kravene og andre relevante bestemmelse i gjeldende EU-direktiver, basert påBruken av europeiske, harmoniserte standarder. Enhver u autorisert endring av apparatet vil annullere delle erklageringen.

Eu-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2014/35/EU

2014/30/EU

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):

EN60335-1:2012

EN60335-2-41: 2003

ENIEC55014-1:2021

EN IEC55014-2:2021

ENIEC61000-3-2:2019

EN61000-3-3:2013

Oppbevarer av tekniisk dokumentasjon: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Ludo Mertens

Regulatoriske saker - Samsvarsleder
