Produkttype	Dykpumpe
Mærke	PowerPlus
Model	POWXG9513
Forsyningsspænding	230 V / 50 Hz
Optagen effekt	550 W
Maksimal flow	10 500 l/h
Maksimal løftehøjde	7 m
Maksimal nedsænkningsdybde	7 m
Maksimal vandtemperatur	35 °C
Vandtype	Rent eller snavset vand
Husmateriale	Plast
Vandindtagsmateriale	Plast
Elledningslængde	10 m
Kabeltype	Med sikkerhedsstik (RNF)
Afbryder	Justerbar flødkontakt
Transportgreb	Ja
Anbefalede anvendelser	Kælderpumpning, dræning, vanding, husspildevand
Beskyttelse mod tørløb	Må ikke køres tør (risiko for beskadigelse)
Frostbeskyttelse	Beskyt mod frost
Regelmæssig vedligeholdelse	Rengøring med rent vand, kontrol af flødkontakt hver 3. måned
Garanti	36 måneder
Overensstemmelse	Europæiske direktiver 2014/35/EU, 2014/30/EU, 2011/65/EU

Ofte stillede spørgsmål - POWXG9513 PowerPlus

Hvad er de anbefalede anvendelser for pumpen POWXG9513?

Denne dykpumpe er designet til pumpning af rent eller snavset vand, især til bortledning af oversvømmede kældre, dræning, havevanding og husholdningsvandforsyning. Den er ikke egnet til professionel brug.

Hvad er den maksimale nedsænkningsdybde?

Den maksimale nedsænkningsdybde er 7 meter. Sørg for ikke at nedsænke pumpen dybere end denne grænse.

Hvordan installeres pumpen korrekt?

Installer pumpen i en brønd på mindst 40×40×50 cm for at give frit bevægeligt flødet. Hæng den op i håndtaget eller placer den på bunden. Hæng den aldrig i ledningen eller afgangsslangen. Sørg for, at brøndbunden er fri for mudder.

Hvad gør jeg, hvis pumpen ikke starter?

Kontroller først netspændingen. Sørg for, at flødkontakten er i øverste position (den skal løftes for at aktivere pumpen). Hvis problemet fortsætter, se fejlfindingstabellen i manualen.

Hvordan udluftes pumpen før brug?

Hæld pumpen flere gange frem og tilbage for at fjerne luft, og vent derefter mindst 15 sekunder før start. Dette forhindrer tørløb.

Hvilken type vand kan pumpes?

Pumpen kan pumpe rent eller snavset vand (beskidt vand) med en maksimal temperatur på 35°C. Må ikke bruges til aggressive væsker, brændstoffer eller kemikalier.

Hvordan vedligeholdes pumpen?

Efter hver brug rengøres pumpen med rent vand. Hver tredje måned kontrolleres flødkontaktens funktion, rengøres indløbsfilteret, og mudder fjernes fra brøndbunden. For at rengøre pumpehjulet skal sugekurven afmonteres og skylles med rent vand.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Læs manualen før brug. Brug et fejlstrømsrelæ ≤30 mA, hvis pumpen anvendes nær en swimmingpool. Lad ikke børn lege med enheden. Kør ikke pumpen tør og beskyt den mod frost.

Hvad gør jeg, hvis pumpen stopper efter få minutters drift?

Dette kan skyldes for snavset vand eller for høj temperatur. Tag pumpens stik ud, rengør pumpen og brønden. Kontrollér, at vandtemperaturen ikke overstiger 35°C.

Hvordan opbevares pumpen, når den ikke er i brug?

Rengør pumpen og tilbehøret grundigt. Opbevar den på et tørt, tempereret sted beskyttet mod direkte lys. Undgå ekstreme temperaturer. Læg den ikke i en nylonpose for at undgå fugt.

BRUGSANVISNING POWXG9513 PowerPlus

Spør autorisert elektriker om råd!

Forsiktig!

Dersom nettledningen aller stopselet er kommet til skade pga. ytre pavirkning, kan kabelen ikke repareres! Kabelen på skiftes ut.

8 IGANGKJORING

Vedlikeholdsanvisninger!

OBS! Still aller stegt nicht pumpen på skovlhjulet!

1. Sammenbyggingen skjer I omvendt rekkefolge.

10 TEKNISKE DATA

Modell	POWXG9513
Nettikobling	230V / 50Hz
Merkeeffekt	550W
Pumpekapasitet maks.	10.500 l/h
Pumpehøyde maks.	7 m
Nedsenkning maks.	max.7 m
Vanntemperatur maks.	35°C
Til rent/skittent vann	Rittent
Hus (plast (P) / rustfritt stål (SS))	P
Vanninntak (plast (P) / rustfritt stål (SS))	P

11 SERVICEAVDELING

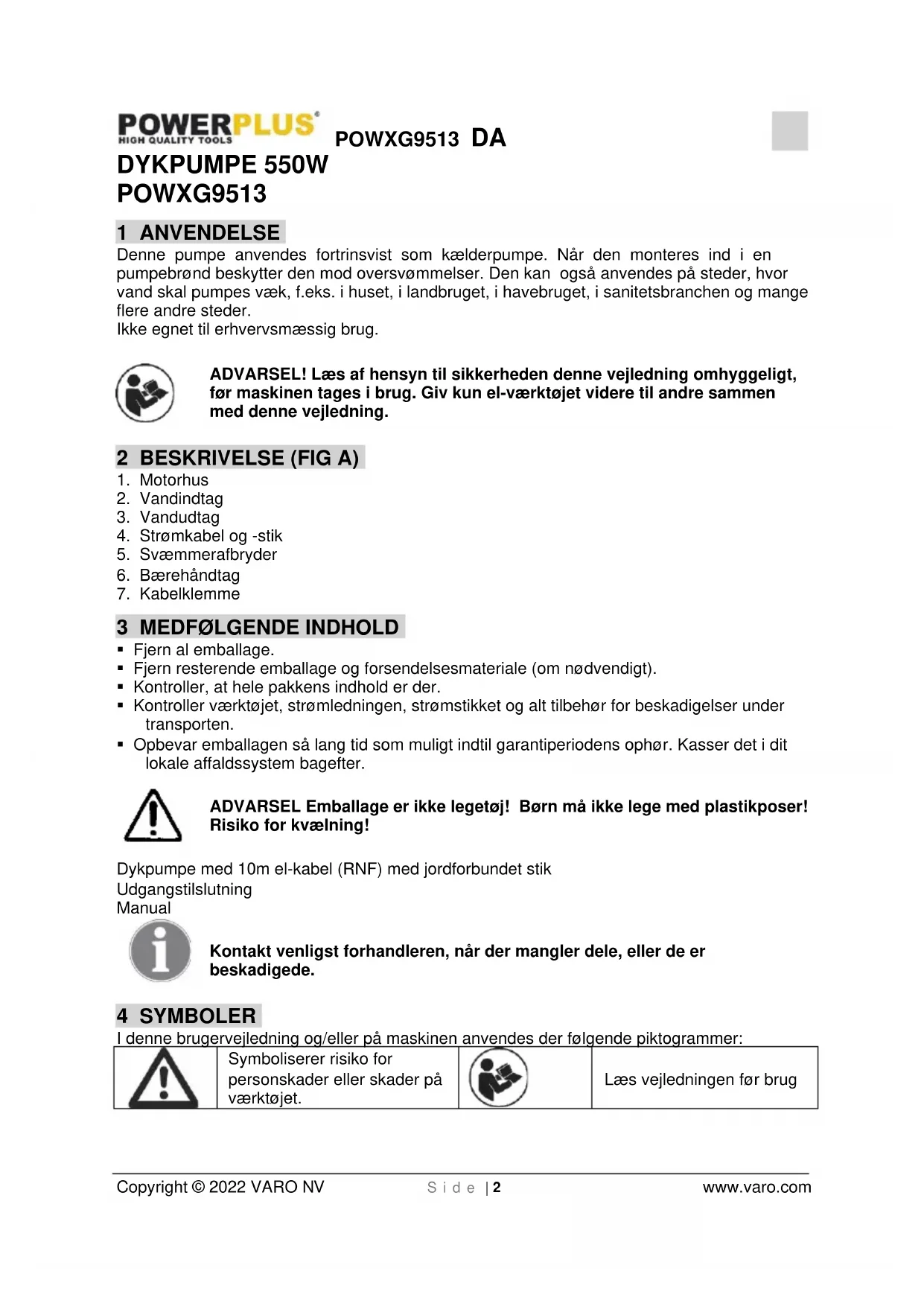

Denne pumpe anwendes fortrinsvist som kælderpumpe. Nár den monteres ind i en pumpebrønd beskytter den mod oversvömmelser. Den kan øgså anwendes på steder, hvor vand skal pumps væk, f.ecs. i huset, i landbruget, i havebruget, i sanitetsbranchen og mange flere andre steder.

Ikke egnet til erhvervsmaessig brug.

ADVARSEL! Læs af hensyn til sikkerhedenijkevejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktoget videre til andreammen medijkevejledning.

2 BESKRIVELSE (FIG A)

1. Motorhus
2. Vandindtag
3. Vandudtag
4. Strömkabel og -stik
5. Svæmmerafbyder
6. Bærehändtag
7. Kabelklemme

3 MEDFØLGENDE INDHOLD

Fjern al emballage.
- Fjern resterende emballage og forsendelsesmaterialie (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
Opbevar emballagen sa lang tid som muligt indtil garantiperiodens ophr. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL Emballage er/DDle legeto! Born ma icke lege med plastikposer! Risiko for kvaelning!

Dykpumpemed 10m el-kabel (RNF) med jord forbundet stik Udgangstilslutning
Manual

Kontakt venligst forhandleren, nár der mangler dele, uller de er beskadigede.

4 SYMBOLER

I donne brugervejledning og/eller pa maskinen anvendes der folgende piktogrammer:

!

Symboliserer risiko for personskader eller skader på��ktøjet.

Læs vegledningen før brug

5 GENERELLE SIKKERHEDSFORSKRIFTER

OBS! Samtige anvisninger bør Iæses. Fejl pga. manglende overholdelse at anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begreb „Elværktøj" i det følgende refererer til netdrevne el-værktøjer (med netkabel).

6 BEMAERK INDEN IDRIFTTAGNINGEN!

Den elektriske tilstutng skal foretages til en netstik med en netspanding pa 230 V - 50 Hz. Sikring mindst 6 ampere.

OBS! A

Ved svommebassiner og havebassiner og i deres sikkerhedsomrade er det kun tilladt at anvende pumpen med en reststromsafbryder med en udløsende mærkestrom indtil 30mA (iht. VDE 0100 del 702, 738).

Pumpen má ikke arbejde, mens der befinder sig personer i svømmebassinet aller i havebassinet. Sporg Deres elektriker!

OBS!

(Af hensyn til Deres sikkerhed) Inden De tager Deres nye dykpumpe i brug, skal De lade en fagmand kontrollere, om :

• Jordforbindelsen
  Nulleder
• Fejstrømsafbryderen opfylder sikkerhedsforskrifterne fra energia-forsyningssselskabet og fungerer fejlfrit.
• De elektriske stikforbindelser skal beskytttes mod regn og fugrt.
• Ved risiko for oversvommelse skal stikforbindelsene placeres i et omrade, der er oversvommelsessikkert.
• De skal under alle omstændigheder undgå at pumpe aggressive væsker somt sibende stoffer.
• Dykpumpen skal beskyttes mod frost.
• Pumpen skal beskyttes mod at kore tør.
• Der skal udfores egnede foranstaltninger sa det undgas, at borns har adgang til pumpen.

Holdbarhed

Den dykpumper, De nu har kobt, er beregnet til at pumpe vand med en maksimal temperatur pa 35C. Denne pumpe ma ikke anvendes til andre væsker, især ikke til motorbrændstoffer, rengøringsmidler eller andre kemiskeprodukter!

7 INSTALLATION

Dykg pumpen installeres enten:

stationert med en fast rroleding nller

stationiert med en fleksibel slangeledning

Vae opmaerkso pa!

Ved installeringen skal De vare opmaerkoms pa, at pumpen aldrig ma monteres frit haengende pa trykledningen ell er pa stromkablet. Dykpumpen skal hanges op i det dertil indrette baregreb eller ligge pa bunden af pumpebronden. For at kinne sikre pumpens fejlfrie Funktion, skal bunden af bronden altid vare fri for slam og anden forurening.

Er vandspejlet for lavt kan den slam, der befinder sig i bronden, hurtigt tøre ind og hindre pumpen i at starte. Derfor er det nødvendigt at kontrollere dykpumpen (udfør startforsøg) regelmæssigt. Svømmeafbryderen er indstillet på en sãdan måde, at det er muligt straks at tage dykpumpen i brug.

Henvisning!

Pumpebronden bør opfylde minimumsmålene på 40 × 40 × 50 cm, for at svømmeafbryderen kan bevæge sig frit.

Nettilsutningen

Den dykpumpe, De har kobt, er allerede forsynet med et stodsikret netstik. Pumpen er beregnet til at blive sluttet til et netstik med 230 V 50 Hz. Sorg for at kontrollere, at stikdansen er tilstraekkelig sikret (mind. 6 A) og helt intakt. Sæt pumpestikket i stikdansen og pumpen er klar til brug.

Henvisning!

Hvis netledningen eller stikket skulle blive beskadiget på grund af ydre pavirkning, er det ikke tilladt at reparere kablet! Kablet skal skiftes ud med et nyt.

8 IBRUGTAGNINGEN

After at De har læst installations- og driftsvejledningerne grundigt igennem, kan De tage Deres nye pumpe i brug, safremt De samtidig overholder følgende punkter:

• Kontroller, at pumpen ligger på bunden af bronden.
• Kontroller, at trykledningen er placeret forskriftsmaessigt korrekt.
• Kontroller, at den elektriske tilstnuting er på 230 V 50 Hz.
• Kontroller, at den elektriske stikdase er i en forskriftsmaesig korrekt tilstand.
• Kontroller, at der aldrig kankommen fugt ell er vand ind i nettilsutningen.
• Undgå at pumpen kører tør.

8.1 Udluftning af pumpen for drug

• Sørg altid for, at pumpen er korrekt udluftet, inden den tages i brug. Vip om nødvendigt pumpen frem og tilbage adskillige gange, indtil der/DDke længere forekomer luftbobler, og vent mindst 15 sekunder, før pumpen startes.

8.2 Indstilling at TIL/FRA -kontaktpunktet

Svømmerafbyderens TIL- og FRA kontaktpunkt kan indstilles ved atændresvømmerafbyderen i svømmerafbyderindstillingen. Folgende punkter skal kontrolleres indenibrugtagning:

• Svømmerafbyderen skal placeres således, at kontaktpunkthøjden:TIL og kontaktpunkthøj-den: FRA er lette at nám med minimal kraftanvendelse. Kontrolér dette, idet De stiller pumpen i en beholder fyldt med vand og forsigtigt hæver og sænker svømmerafbyderen med händen. Derved kan De se, om pumpen hhv. kobler til og fra.
• Sorg for, at afstanden mellem svommerafbryderhovedet og svommerafbryderindstillingen...,\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)\ (...)
• Ved indstilling af svommerafbryderen skal De sorge for, at svommerafbryderen ikke berorer gulvet, nár pumpen kobles fra. Vigtigt! Fare for torkoring.

Dette apparat må ikke anvendes af børn eller personer, som er fysisik, mentalt eller udviklingsmaæssigt hæmmet, eller af personer som ikke har den fornødne erfaring uller viden, med undtagelse af de tilfælde, hvor disse personer modtager instrukser fra en person, som er ansvarlig for deres sikkerhed - en vegleder - eller ved at læse de foregående instruktioner vedrørende brug af dette apparat grundigt

9 RENGØRING OG VEDLIGEHOLDELS

Bemærk! Tag strømstikket ud at stikkontakten før der udfores nogen form for arbejde pa maskinen.

Brug aldrig oplosningsmidler som benzin, alcohol, ammoniakvand osv. Disse oplosningsmidler kan skade plasticdelene.

9.1 Vedligheholdelseshenvisninger!

Dykgumpen er et vedligeholdesesfrit og afprovet kvalitetsprodukt, som er underlagt en meget streng slutkontrol.

For at opnå en lang levetid og en fejlfri drift anbefaler vi dog, at de regelmaessigt efterser og plejer pumpen.

OBS! VIGTIGT!

Trak netstikket ud inden der udfores vedligeholdelses arbejder.

• Ved transportabel anvendelse bør pumpen rengøres med rent vand after hver brug.
• Ved stationær installation kan det anbefales at kontrollere svømmeafbryderens Funktion for hver 3 maneder.
• Trævler og andre fnugpartikler, som eventuelt har sat sig fast i pumpehuset, skal fjernes med en vandstråle.
• For hv er 3 maneder skal slammet fjernes fra brondbunden og brondveggene gres rene.
  Fjern aflejringer fra svommeafbryderen ved hjaelp af rent vand.

9.2 Rensning af skovlhjulet

Er aflejringerne i pumpehuset for stærke, skal pumpens nedre del adskilles som folger:

1. Løs indsugningskurven fra pumpehuset.
2. Rens skovlhjulet med rent vand.

OBS! Pumpen ma ikke stilles eller støttes på skovlhjulet!

1. Monteringen foretages I omvendt rækkefolge.

10 TEKNISKE DATA

type	POWXG9513
Nettilslutning	230V / 50Hz
Effekt	550W
Maks. strømning	10.500 l/h
Løfthøjde max.	7 m
Neddykning max.	max.7 m
Vandtemperatur max.	35°C
Til rent/snavset vand:	Snavset
Kabinet (plastik(P) / Rustfrit stål (RS))	P
Vandindtag (plastik(P) / Rustfrit stål (RS))	P
Vægt	5.16 kg

11 SERVICEAFDELING

• Beskadigede afbrydere skal skiftes ud af vores kundeservicevarksted.
• Hvis tilslutningsledningen (eller netstikket) beskadiges, skal de skiftes ud med en saerlig tilslutningsledning, som fas hos vores kundeservice (serviceafdeling). Udskiftningen af tilslutningsledningen på kun udføres af vores kundeservice (serviceafdeling - se sidste side) eller en kvalificeret person (el-installator).

12 FEJLFINDING

Fejl	Ärsager	Afhjælpning
Pumpen starter ikke	- Netspændingen ikke sat til - Svømmeafbryderen skifter ikke	- Kontrollér netspændingen - Placér svømmeafbryderen i en hjere stilling
Pumpen pumper ikke	- Indløbssien er stoppet - Trykslangen har et knæk	- Rens indløbssien med en vandstråle - Fjern knækket
Pumpen kobler ikke fra	- Svømmeafbryderen kan ikke synke ned	- Læg pumpen korrekt på brøndbunden
Pumpemaengden er utilstrækkelig	- Indløbssien er stoppet - Pumpeeffekten er reduceretPGA. tilførsel af stærk forurenet eller slibende vand	- Rens indløbssien - Rens pumpen og udskift lasedele
Pumpen kobler fra after kort tid	- Motorværnet frakobler pumpenPGA. for stor vandforurening - Vandtemperaturen for hij motorværnet kobler fra	- Træk netstikket ud og rens pumpen og brønden - Sørg for at den maksimale vandtemperatur ikke overstiger 35°C!

13 OPBEVARING

• Rengør hele maskinen og dens ekstraudstyr grundigt.
  Opbevar maskinen uten for boRs rækkevidde, i en stabil og sikker position, pa et koligt og tort sted, undgfor hoe og for lave temperaturer.
• Maskinen má ikke udsættes for direkte sollys. Opbevar den om muligt i ørke.
• Maskinen mä ikke opbevares i plastikposer, da dette vil opbygge fugtighed.

14 GARANTI

• Produktet dækkes af garanti i henhold til geldende retlige bestemmelsei en periode pa 36 maneder fra den forste købers købsdato.
• Garantien dækker alle materiale-ller Produktionsfejl. Den omfatter不解: defekt som ffolge af dele, der udsættes for normal slitage, sasom lejer, børster, ledninger, stik erler tilbehør sasom bor, borebits, saveklinger, osv., beskadigelseller defekt som folge af misbrug, ulykke erlerændring eller transportomkostninger.
• Garantien dækker alle materiale-ller Produktionsfejl. Den dækker ikke: batterier, opladere, defekte dele som folge af normal slitage, sasom lejer, børster, ledninger, stik ... Tilbehør sasom bor, borebits, savklinger osv. er heller ikke omfattet af nærveende garanti.
• Beskadigelse og/eller defekter som ffolge af misbrug er heller ikke omfattet af nærveerende garanti.
• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplusværktøier.
  Du kan altid fã mere information pa tlf. 00 32 3 292 92 90.
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
• Ligeledes kan der ikke forlanges erstatning under nærveende garanti, hvis skaden pa apparatet er opstæt som fjge af uagtsom vedligeholdelse eller overbelastning.
• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt aller ved grov uagtsomhed), upassende anvendelse (brug til formal som apparatet ikke er egnet til), ukompétent brug (såsom ikke at respekttere instrukserne i dette vegledning), inkompétent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændiq.
• Accept af krav under garantien kan/DD fre til forlengelse af garantiperioden ellertpabegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
  Apparater ellde, som udskiftes under garantien, bliver Varo NV's eiendom.
  Vi forbeholder os retten til at afvise alle krav, his kobet ici kan bekraftes, ellher hvis det er tydeligt, at produktet ici har vaeret behoigt vedligeholdt. (rene udluftningsabninger, regelmessig service af kulborster....)
  Köbskyitteringen skal opbevares som bevis på købsdatoen.
• Det samle de værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseforme dæske (hvis relevant for enheden) sammen med købsdokumentation.

15 MILJØ

Hvis maskinen skal skiftes ud after lang tids brug, ma den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig næde. Affald produceret af de elektriske maskiner má ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlag til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

16 KONFORMITETSERKLÄERING

VARO N.V. - Vic. Van Rompuy N.V
erklærer hermed, at

Joseph Van Instraat 9 - BE2500 Lier - Belgien,

Apparatbeskrivelse: Dykpumpe 550W

Varemaerke: POWERplus

Varenummer:POWXG9513

er i overensstemmelse med de vaesentlige krav og andre relevante bestemmelse i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver u autoriseret modifikation af apparatet uyldiggør dette erklæring.

EU-direktiver (herunder eventuelle tillaeg frem til datoen for undertegtnelsen):

2011/65/EU

2014/35/EU

2014/30/EU

Harmoniserede europaeiske standarder (herunder eventuelle tillag frem til datoen for undertegtelsen):

EN60335-1:2012

EN60335-2-41: 2003

ENIEC55014-1:2021

EN IEC55014-2:2021

ENIEC61000-3-2:2019

EN61000-3-3:2013

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler pa vegne af selskabets administrerende direktor,

Ludo Mertens

Regulatory Affairs (afdelingen for juridiske anliggender) - Compliance Manager 27/01/2022, Lier - Belgium

1 ANVÄNDNINGSOMRÄDE 2
2 BESKRIVNING (FIG A) 2
3 FÖRPACKNINGSINNEHÄLL 2
4 SYMBOLER 2
5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG 3
6 OBSERVERA FÖLJANDE INNAN PUMPEN TAS I DRIFT! 3
7 INSTALLATION 3
8 IDRIFTSTAGANDE 4
8.1 Avluftning av pumpen fore anvandning 4
8.2 Installingn av PAA/AV-brytpunkt 4
9 RENGORING OCH UNDERHALL 4
9.1 Underhalspapekande 5
9.2 Rengoring av skovelhjulet.. 5
10 TEKNISKA DATA 5
11 SERVICEVERKSTAD 5
12 FELSÖKNING 6
13 FOrVARING 6
14 GARANTI. 7
15 MILJOHANSYN 7
16 KONFORMITETSDEKLARATION 8

DRÄNKBAR PUMP 550W

POWXG9513

1 ANVÄNDNINGSOMRADE

Dränkbar pump med 10 m nätkabel (RNF) med jordad stickkontakt.

Avloopsanslutnig.

Bruksanvisning.
