POWXG9513 - Pomp PowerPlus - Gratis gebruiksaanwijzing en handleiding

Producttype	Dompelpomp
Merk	PowerPlus
Model	POWXG9513
Voedingsspanning	230 V / 50 Hz
Opgenomen vermogen	550 W
Maximaal debiet	10 500 l/u
Maximale opvoerhoogte	7 m
Maximale onderdompeldiepte	7 m
Maximale watertemperatuur	35 °C
Watertype	Helder of vuil water
Materiaal behuizing	Kunststof
Materiaal waterinlaat	Kunststof
Lengte elektrische kabel	10 m
Kabeltype	Met veiligheidsstekker (RNF)
Schakelaar	Instelbare vlotter schakelaar
Transporthendel	Ja
Aanbevolen toepassingen	Kelderpompen, drainage, irrigatie, huishoudelijk afvalwater
Bescherming tegen droogloop	Niet droog laten draaien (risico op schade)
Vorstbescherming	Beschermen tegen vorst
Regelmatig onderhoud	Reinigen met schoon water, controle van de vlotter schakelaar elke 3 maanden
Garantie	36 maanden
Conformiteit	Europese richtlijnen 2014/35/EU, 2014/30/EU, 2011/65/EU

Veelgestelde vragen - POWXG9513 PowerPlus

Wat zijn de aanbevolen toepassingen voor de pomp POWXG9513 ?

Deze dompelpomp is ontworpen voor het pompen van helder of vuil water, met name voor het leegpompen van ondergelopen kelders, drainage, besproeiing van de tuin en huishoudelijke watervoorziening. Het is niet geschikt voor professioneel gebruik.

Wat is de maximale onderdompeldiepte ?

De maximale onderdompeldiepte is 7 meter. Zorg ervoor dat u de pomp niet dieper onderdompelt dan deze limiet.

Hoe installeer ik de pomp correct?

Installeer de pomp in een put van minimaal 40×40×50 cm om de vrije beweging van de vlotter mogelijk te maken. Hang hem op aan de handgreep of plaats hem op de bodem. Hang hem nooit aan de kabel of de persleiding. Zorg ervoor dat de bodem van de put vrij is van modder.

Wat te doen als de pomp niet start?

Controleer eerst de netspanning. Zorg ervoor dat de vlotter schakelaar in de hoge stand staat (hij moet worden opgetild om de pomp te activeren). Als het probleem aanhoudt, raadpleeg dan de problemenoplossingstabel in de handleiding.

Hoe ontlucht ik de pomp voor gebruik?

Kantel de pomp meerdere keren naar voren en achteren om de lucht te laten ontsnappen, wacht dan ten minste 15 seconden voordat u hem start. Dit voorkomt droogloop.

Welk type water kan worden gepompt?

De pomp kan helder of vuil water verpompen met een maximale temperatuur van 35°C. Niet gebruiken voor agressieve vloeistoffen, brandstoffen of chemicaliën.

Hoe onderhoud ik de pomp?

Reinig de pomp na elk gebruik met schoon water. Controleer elke drie maanden de goede werking van de vlotter schakelaar, reinig het inlaatfilter en verwijder modder van de putbodem. Om het waaierwiel te reinigen, demonteer het aanzuigmandje en spoel het met schoon water.

Wat zijn de belangrijke veiligheidsmaatregelen?

Lees de handleiding voor gebruik. Gebruik een aardlekschakelaar ≤30 mA als de pomp in de buurt van een zwembad wordt gebruikt. Laat kinderen niet met het apparaat spelen. Laat de pomp niet drooglopen en bescherm hem tegen vorst.

Wat te doen als de pomp na enkele minuten gebruik stopt?

Dit kan worden veroorzaakt door te vuil water of een te hoge temperatuur. Koppel de pomp los, reinig de pomp en de put. Controleer of de watertemperatuur niet hoger is dan 35°C.

Hoe bewaar ik de pomp wanneer deze niet wordt gebruikt?

Reinig de pomp en accessoires grondig. Berg hem op in een droge, gematigde ruimte, uit de buurt van direct zonlicht. Vermijd extreme temperaturen. Plaats hem niet in een nylon zak om vocht te voorkomen.

GEBRUIKSAANWIJZING POWXG9513 PowerPlus

1 TOEPASSING 2
2 BESCHRIJVING (FIG A) 2
3 INHOUD VAN DE VERPAKKING 2
4 TOELICHTING VAN DE SYMBOLEN 2
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 3
6 IN ACHT TE NEMEN VOOR DE INBEDRIJFSTELLING! 3
7 DE INSTALLATIE 3
8 INBEDRIJFSTELLING 4
8.1 Ontluchten pomp voor ingebruikname 4
8.2 Afstellen van het In/Uit-schakelpunt 4
9 REINIGING EN ONDERHOUD 4
9.1 Onderhoudsvoorschriften 5
9.2 Schoonmaken van het schoopenwiel 5
10 TECHNISCHE GEGEVENS 5
11 SERVICEDIENST 5
12 STORINGEN VERHELPEN 6
13 OPSLAG 6
14 GARANTIE 7
15 MILIEU 7
16 CONFORMITEITSVERKLARING 8

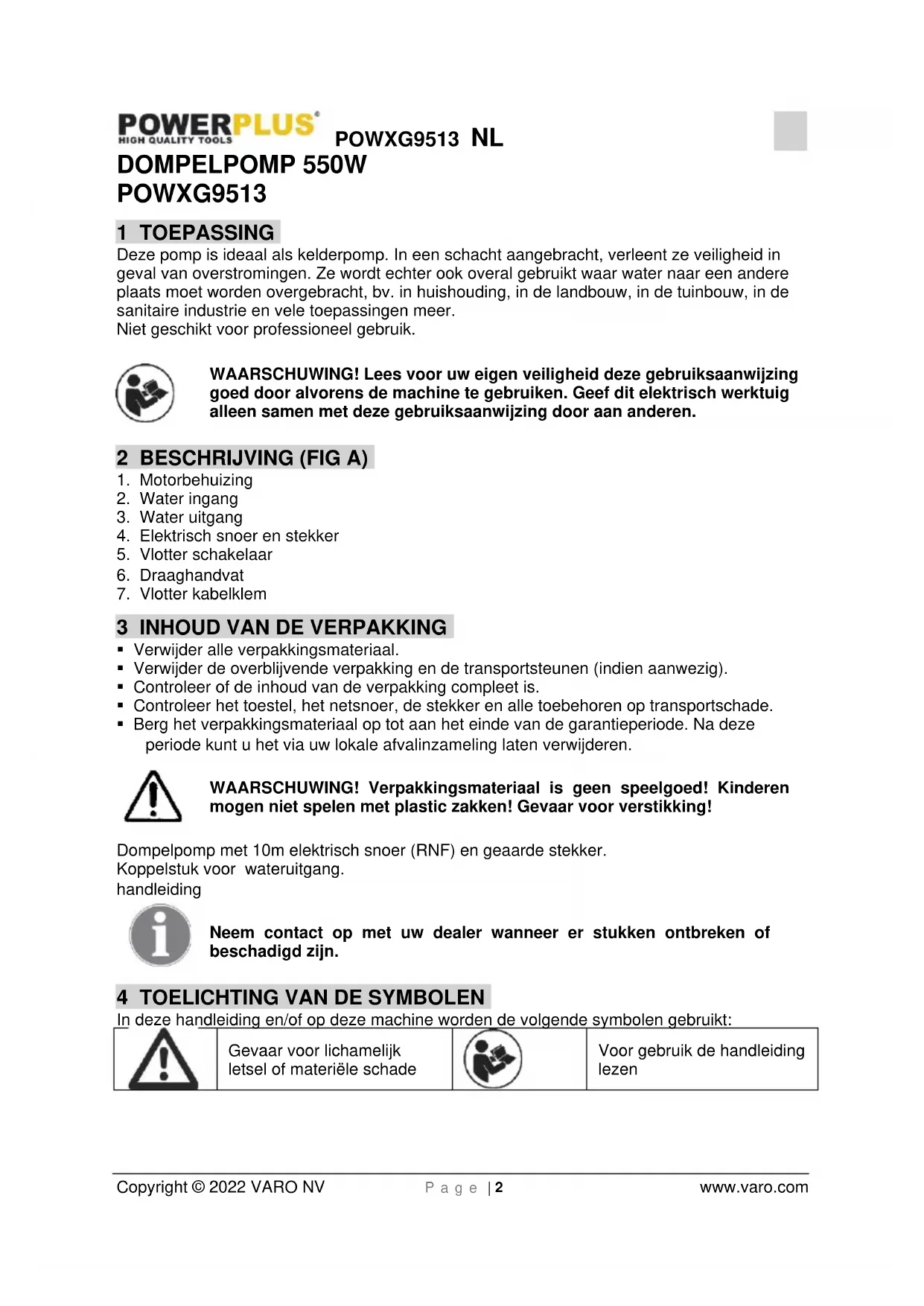

DOMPELPOMP 550W POWXG9513

1 TOEPASSING

Deze pomp is ideaal als kelderpomp. In een schacht aangebracht, verleent ze veiligheid in geval van overstromingen. Ze worden echter ook overal gebruikt waar water maar een andereplaats moet worden overgebracht, bv. in huishouding, in de landbouw, in de tuinbouw, in de sanitaire industriie en vele toepassingenmeer.

Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan andereen.

1. Motorbehuizing
2. Water ingang
3. Wateruitgang
4. Elektrisch snoer en stekker
5. Vlotter schakelaar
6. Draaghandvat
7. Vlotter kabelklem

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmaterialiaal.
• Verwieder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterial op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwiederen.

WAARSCHUWING! Verpakkingsmaterial is geen spelegoed! Kinderen mogen Niet spelelen met plastic zakken! Gevaar voor verstikking!

Dompelpomp met 10m elektrisch snoer (RNF) en geaarde stekker.

Koppelstuk voor wateruitgang.

handleiding

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd zich.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materiele schade

Voor gebruik de handleiding lezen

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het nicht naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

6 IN ACHT TE NEMEN VOOR DE INBEDRIJFSTELLING!

• De elektrische aansluiting gebeurt via een reglementair aangesloten geaard stopcontact, met een netspanning van 230 Volt/50 Hz. Zekering van minstens 6 Ampère.

Voorlichtig!

Aan zwembassins en tuinvijvers en in hun veiligheidsbereik is het gebruik van de pomp enkel toelaatbaar mits zij beveiligd is door een verliesstroomschakelaar met een uitschakelende nominale stroom tot 30mA (overeenkomstig VDE 0100 deel 702, 738).

De pomp mag Niet in werkig+zijn of gezet worden als zich personen in het zwembassin of in de tuinvijver bevinden. Raadpleeg Uw elektricien!

Attentie!

(oor uw veiligheid) Laat alvorens uw neue dompelpomp in gebruik te nemen een vakkundige controleren of

• De aarding
• De geaarde nulleider
• De verliesstroomschakelaar beantwoorden aan de voorschriften van de elektriciteitsmaatschappij en correct functioneren.
• De elektrische stekkerverbindungen要去en gegen vocht beschermd worden.
• Bij overstromingsgevaar要去en de stekkerverbindingenaar een tegen overstroming beschermde zone overgebracht worden.
• Het transport van agressieve vloeistoffen en op corrosie berustende (als smeergelwerkende) stoffen moet in ieder geval vermeden worden.
• De dompelpomp要去 gegen vorst beschermd worden.
• De pomp mag niedrooglopen.
• Maatregelen treffen opdat de pomp Niet in de handen van kinderen kan geraken.

Duurzaamheid

De door u aangeschaffe dompelpomp is geschikt voor het transport van water met een temperatuur van maximum 35^ .

Deze pomp mag Niet voor andere vloeistoffen gebruikt worden en met name nooit voor motorbrandstof, schoonmaakmiddelen en andere chemische producten!

7 DE INSTALLATIE

Het installeren van de dompelpomp kan op de volgende manieren gebeuren:

• Stationair met een vaste buisleiding
  of
• Stationair met een flexibele slang.

Attentie!

Bij de installmentie opletten dat de pomp nooit vrij hangend aan de drukleiding of aan de stroomkabel gemonteerd mag worden. De dompelpomp moet aan de draaggreep, die waaroor voorzien is, worden opgehangen of moet op de bodem van de schacht staan. Ten einde een perfecte werkig van de pomp te verzekeren, moet de bodem van de schacht.altijd vrij zijn van slick of van andere verontreinigungen.

Bij een te laag waterpeil kan het slijk aanwezig in de schacht snel uitdrogen en de pomp verhinderen aan te slaan. Daarom is hetoodzakelijk om de dompelmotorpomp regelmatig te controlleren (aanlooptest uitvoeren).

De vloitterschakelaar is dusdanig ingesteld dat een onmiddellijke inbedrijfstelling möglichk is.

Opmerking!

De pompschacht moet minstens 40 × 40 × 50 cm groot়, zodate de vlotterschakelaar zich vrij kan bewegen.

De netaansluiting

De door u aangeschaffe dompelpomp is al met een geaarde stekker uitgerust. De pomp moet worden aangesloten op een geaarde stopcontactdoos met 220/230 Volt/ 50Hz

Controller of het stopcontact voldoende beveiligid is (minstens 6 A) en of het volledig in orde is. Steek de pompstekker in het stopcontact en de pomp is nu startklaar.

Opmerking

Moest de stroomkabel of de stekker door uitwendige oorzaken beschadigd worden, mag de kabel of stekker uitsluitend door gekwalificierde vaklui en met het juiste materiaal hersteld worden.

8 INBEDRIJFSTELLING

Nadat u deze installment- en gebruiksaanwijzing aandachtig heeft gelezen, kurz u met inachtneming van de hierna volgende punten de(APpep in bedrijf stellen:

• Controller of de pomp op de schachtbodem rust.
• Ga na of de drukleiding reglementair aangebracht worden.
• Controller of de elektrische aansluiting 230Volt/50 Hz bedraagt.
• Controller of het elektrisch stopcontact aan de reglementaire voorschriften voldoet.
• Ga na of er geen vocht of water aan de netaansluiting kan komen.
  Zorg ervoor dat de pomp(nooit droogloopt.

8.1 Ontluchten pomp voor ingebruikname

• Zorg er steeds voor dat de pomp voor ingebruikname goed ontlucht is, eventueel de pomp enkele malen heb en weer kantelen tot er geen luchtbellen meer verschijnen, minstens 15 seconden wachtend vooraleer de pomp te starten.

8.2 Afstellen van het In/Uit-schakelpunt

Het IN resp. UIT-schakelpunt van de vlotterschakelaar kan afgesteld worden door de vlotterschakelaar in de kabelklem te veranderen. Gelieve de volgende punten te controeren voor U de pomp in gebruik neemt:

• De vlotterschakelaar要去 aangebrachte因其 dat de schakelpunthoogte IN en de schakelpunthoogte UIT gemakkelijk en met weinig kracht kan bereikt worden. Controleer dit door de pomp in een met water bevuld vat teplaatsen en de vlotterschakelaar met de hand voorzichtig op te heffen en daarna wee terlaten zakken. Daarbij kunt U zien of de pomp zich in- en uitschakelt.
• Let er wel op dat de afstand tussen de kop van de vlotterschakelaar en kabelklem nicht te Klein is. Als de afstand te Klein is, is de perfecte functie Niet gewaarborgd.
• Let bij het afstellen van de vlotterschakelaar erop dat de vlotterschakelaar Niet de grond raakt voor de pompuitgeschakeld worden. Opgelet! Gevaar van drooglopen.

Dit toestel is nicht geschickt om gebruikt te worden door kinderen en door Personen waarvan de lichamelijke, de zintuiglijke of de psychische capaciteiten verminderd zijn of door Personen onthouden van ervaring of kennis, behalte als deze Personen genieten door middel van een persoon verantwoordelijk voor hun verilgheid, een toezicht of door voorafgaande voorschriften betreffende het gebruik van het toestel

9 REINIGING EN ONDERHOUD

Opgelet! Trek de netstekkeruit de contactdoos alvorens werkzaamheden aan het apparaat te verrichten.

Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen können de plastic onderdelen beschadigen.

9.1 Onderhoudsvoorschriften

De dompelpomp hoeft geen bijzonder onderhoud en is een beproefd kwaliteitsartikel dat aan strenge eindcontroles onderworpen is. Met het oog op een lange levensduur en een permanent gebruik raden wij u nochtans aan, de pomp aan regelmatige controles en onderhoud te onderwerpen.

Opgelet! Belangrijk!

Voor begin van om het even welke onderhoudswerkzaamheden steeds de stekker uit het stopcontact trekken.
- Wordt de pomp wel eens vaker getransporteerd, is het raadzaam ze na ieder gebruik met zuiver water te reinigen.
- Bij stationaire installmentie is een driemaandelijkse controle van de werking van de vlotterschakelaar aan te bevelen.
- Vezeltjes en vaste deeltjes die zich eventuele in het pomphuis vastgezet hebben, met een waterstraal verwijderen.
- Alle 3 maanden de schachtbodem van slick bevrijden en ook de schachtwanden reinigen.
- Afzetting op de vlotterschakelaar met zuiver water schoonmaken.

9.2 Schoonmaken van het schoepenwiel

Bij een bovenmatige afzetting in het pomphuis dient het onderste gedeelte van de pomp als volgt te worden ontmanteld:

1. Verwijder de aanzuigkorf van het pomphuis.
2. Maak het schoepenwiel met helder water schoon.

Let op! Laat de pomp nicht rusten op het schoepenwie!

1. Voor de assemblage gaat u in omgekeerde volgorde te werk.

type	POWXG9513
Netaansluiting	230V / 50Hz
Opgenomen vermogen	550W
Capaciteit max.	10.500 l/h
Opvoerhoogte max.	7 m
Dompeldiepte max.	max.7 m
Watertemperatuur max.	35°C
Bestemd voor zuiver/vuil water	Vuil
behuizing (plastiek (P) / Roestvrijstaal (SS))	P
Water ingang (plastiek (P) / Roestvrijstaal (SS))	P

11 SERVICEDIENST

• Beschadigde schakelaars要去 in de werkplaats van onske klantendienst hersteld worden.

• Wonneer de voedingskabel (of de stekker) beschadigd is,要去h worden verrangen door een specifieke voedingskabel, die bij once klantendienst (serviceafdeling-zie)[-staepagina]verkrijgbaar is. Het verwangen van de voedingskabel mag uitsluitend wordenuitgevoerd door once klantendienst (serviceafdeling-zie)[-staepagina] of een gekwalificeerde persoon (eenvakman op hetvlak van elektriciteit).

12 STORINGEN VERHELPEN

Storingen	Oorzaken	Verhelen
Pomp start nicht	-geen net spanning-vlotterschakelaar schakelt nicht	-netspanning controleren-vlotterschakelaar in hogere positie brengen
Pomp transporteert nicht	-inloopzeef verstopt-drukslang geknikt	-Inloopzeef met water reinigen-De knik eruit halen
Pomp schakelt nicht uit	- vlotterschakelaar kan nicht afzicken	- pomp correct op schachtbodemplaatsen
Debiet ontoreiekend	-inloopzeef verstopt-dalend pompvermogen, door sterke verruiling en corrosie water aan toevoegen	-inloopzeef reinigen-pomp reinigen en versleten stukken vernieuwen
Pomp schakelt na korte looptijd uit	-motorbeveiliging schakelt de ponp uit, te sterke watervuiling-watertemperatuur te hoog, motorbeveiliging schakelt uit	-netstekker uittrekken pomp en schacht schoonmaken-Op max. watertemperatuur van 35°C achten!

13 OPSLAG

• Reinig zorgvuldig de gehele machine en het toebehoren.
• Berg de machine op buiten het bereik van kinderen, in een stabiele en veilige positie en op een drogeplaats met een gematigde temperatuur. Vermijd te hove en te lage temperaturen.
• Bescherm de machine gegen direct invallend Licht. Bewaar ze, indien möglichk, op een donkere plaats.
• Bewaar de machine nicht in plastic of Nylon zakken om te vermijden dat er zich vocht ophoopt.

14 GARANTIE

• Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materialial- of productiefouten met uitsluiting van: defekte onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onuiist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
  Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handeiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.
  Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We behouden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden geverifieerd of waar bij hetduidelijk is dat het product Niet correct werden onderhoven (propere ventilatiesleuven, regelmatig vervangen koelborstels,...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
  Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichen van uw bewijs van aankoop.

15 MILIEU

Indien u, na zekere tijd, beslist uw machine te verrangen,werp deze dan nicht weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijk wijze. Het elektrische afval mag Niet opdezelfde manier behandeld worden dan het gewone huishoudelijk afval. Breng het�n een recyclagecentrum opplaatsen waar zulke gespaste installaties bestaan. Raadpleeg deplaatselijk instanties of de verkoper voor adviezen over inzameling en verwerking.

16 CONFORMITEITSVERKLARING

VARO N.V. - Vic. Van Rompuy N.V
verklaart dat,

Joseph Van Instraat 9 - BE2500 Lier - BELGIUM,

Product:DOMPELPOMP550W

Handelsmerk: POWERplus

Model:POWXG9513

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU

2014/35/EU

2014/30/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN60335-1:2012

EN60335-2-41: 2003

EN IEC55014-1:2021

ENIEC55014-2:2021

ENIEC61000-3-2:2019

EN61000-3-3:2013

Beheerder van de technische documentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Ludo Mertens

Regelgevings- en compliancemanager
