Produkttype	Trådløs vinkelsliper
Merke	Worx
Modell	WX800.9 (WX800-serien)
Merkespenning	20 V maks (18 V nominell)
Tomgangshastighet	8600 o/min
Skivediameter	115 mm
Skiveboring	22 mm
Akselgjenger	M14
Vekt (kun verktøy)	1,54 kg
Lydtrykknivå (LpA)	86,8 dB(A)
Lydeffektnivå (LwA)	97,8 dB(A)
Vibrasjon (overflatesliping)	4,3 m/s² (usikkerhet K=1,5 m/s²)
Strømforsyning	Litium-ion-batteri 20 V
Kompatibelt batteri	Worx WA3-serie (1,5 Ah, 2,0 Ah, 4,0 Ah)
Kompatibel lader	WA3760 (0,4 A), WA3869 (2,0 A), WA3880 (2,0 A)
Hovedfunksjoner	Sliping, kapping, børsting
Bryter	På/av med låseknapp
Beskyttelse	Justerbart beskyttelsesdeksel (sliping og kapping)
Medfølgende tilbehør	Justerbart sidehåndtak, universellnøkkel, indre/ytre flens, låsemutter
Vedlikehold	Rengjør med en tørr klut; hold ventilasjonsåpningene rene
Sikkerhet	Sikkerhetsstart, stopp ved blokkering av tilbehør (krafttilbakeslag)
Garanti	Se bruksanvisningen for vilkår

Ofte stilte spørsmål - WX800.9 WORX

Hvordan installere slipeskive eller kutteskive?

Fjern først batteriet. Plasser den indre flensen på akselen, deretter skiven, den ytre flensen og skru på låsemutteren. Bruk universellnøkkelen til å stramme mutteren mens du låser akselen med låseknappen. Pass på å overholde rotasjonsretningen.

Hvordan justere beskyttelsesdekselet?

Åpne klemskruen (13), drei beskyttelsesdekselet til ønsket posisjon, og lukk deretter klemskruen. Den lukkede siden av dekselet skal alltid være rettet mot brukeren for optimal beskyttelse.

Hvilket batteri skal brukes med WX800.9?

Bruk utelukkende Worx-batterier fra WA3-serien, som modellene WA3550 (1,5 Ah), WA3551 (2,0 Ah) eller WA3553 (4,0 Ah). Bruk aldri andre batterier.

Hvordan lade batteriet?

Sett batteriet i en kompatibel lader (WA3760, WA3869 eller WA3880). Ladingen varer vanligvis 1 til 2 timer avhengig av kapasitet. Ta batteriet ut av laderen når det er fulladet.

Hva gjør jeg hvis vinkelsliperen vibrerer unormalt?

Kontroller at den ytre flensen er godt strammet og at skiven er riktig installert på den indre flensen. Hvis skiven er skadet eller fliset, erstatt den umiddelbart.

Kan man bruke vinkelsliperen til kapping?

Ja, men du må bruke et spesielt beskyttelsesdeksel for kapping (medfølger) og en egnet kutteskive. Bruk aldri en slipeskive for kapping.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid vernebriller, støvmaske, hansker og hørselsvern. Sørg for at arbeidsstykket er godt festet. Hold verktøyet i de isolerte gripeflatene for å unngå elektrisk støt ved kontakt med en skjult ledning.

Hvordan rengjøre verktøyet?

Bruk en tørr klut til å tørke av verktøyet. Bruk aldri vann eller kjemikalier. Rengjør ventilasjonsåpningene regelmessig for å unngå støvoppbygging.

Hva gjør jeg hvis skiven setter seg fast under kapping?

Slå umiddelbart av verktøyet og hold det stille til skiven har stoppet helt. Ikke prøv å fjerne skiven mens den roterer. Identifiser og rett årsaken til blokkeringen før du starter på nytt.

Hvordan oppbevare verktøyet og batteriet?

Fjern batteriet fra verktøyet før lagring. Oppbevar verktøyet og batteriet på et tørt og kjølig sted, beskyttet mot direkte sollys og utilgjengelig for barn. Ikke oppbevar batteriet helt utladet.

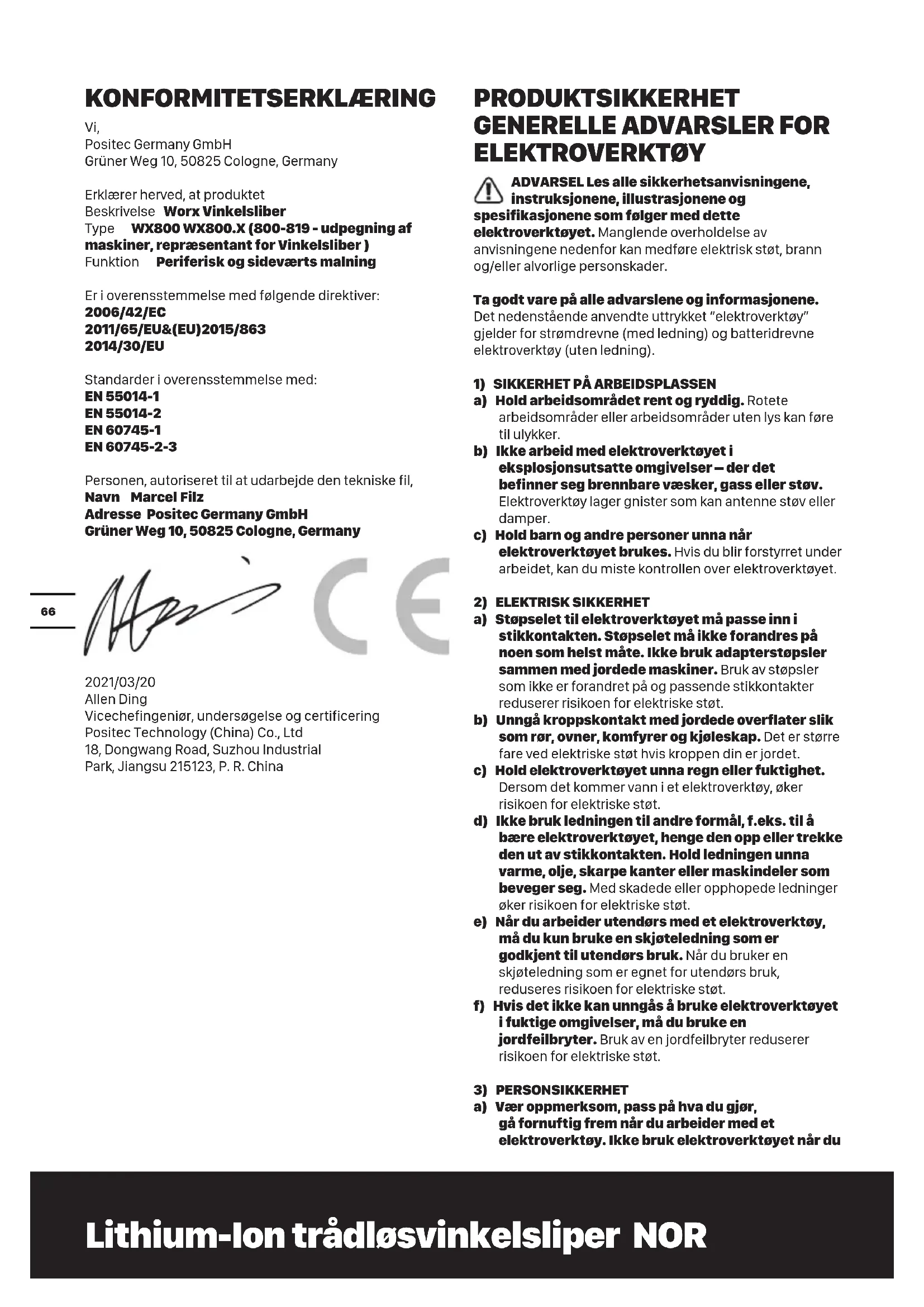

BRUKSANVISNING WX800.9 WORX

Gem alle advarsler og instruktioner til senere brug.

konstrueret til, kan medføre fare og persorskade.

ADVARSEL Les alle sikkerhetsanvisingene, instruksjonene, illustrasjonene og

spesifikasjonene som følger med dette

elektroverktøyet. Manglende overholdelse av

anvisingene nedenfor kan medfore elektrisk stot,brann

og/eller alvorlige personskader.

Ta godt vare pà alle advarslene og informasonene.

Det nedenstaende anvendte uttrykket "eletroverktoy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan fere til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser - der det befinner seg brenbare væsker, gass erler støv.

Elektrovertýlagergnister somkanantennestveller damper.

c) Hold barn og andre personer unna nár elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.
2) ELEKTRISK SIKKERHET
a) Stöpselet til elektroverktøyet på passerinn i stikkontakten. Stöpselet pågressive forandres på noen som helst på. Ikke bruk adapterstöpsler zusammen med jordede maskiner. Bruk av stöpsler som ikke er forandret på passende stikkontakter reduserer risikoen for elektriske/Stt.
b) Unngå kroppskontakt med jorde overflater sik som rør, ovner, komfyrer og kjoleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
c) Hold elektroverktøyet unna regn eller fuktighet.

Dersom detkommen vann i et elektroverktoy, oker risikoen for elektriske stot.

d) Ikke bruk ledningen til andre formål, f.eks. til Å bære elektroverktøyet, henge den opp eller trenkde den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.
e) Nár du arbeider utendørs med et elektroverktøy, ma du kun bruke en skjøteledning som er godkjent til utendørs bruk. Nár du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.
f) Hvis det ikke kan unngås Å bruke elektroverktøyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) PERSONSIKKERHET
a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem när du arbeider med et elektroverktøy. IkkeBrukeleketroverktyetnärdu

er trett ell er pavirket av narkotika, alkohol ell medikamente. Et oyeblikks uoppmerksomhet ved bruk av elektroverktoyet kan fore til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid Å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som stovmaske, skilasta arbeidssko, hjelm ell er horselvern- avhengig av type og bruk av elektroverktøyet-reduserer risikoen for skader.
c) Unngå Å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slätt av før du kobler det til strømmen og/eller batteriet, lfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen iinnkoblet tilstand, kan dette före til uhell.
d) Fjern innstillingsverktøy aller skrunokler før du slar på elektroverktoyet. Et verktøy aller en nøkkel som befinner seg i en roterende maskindel, kan føre til skader.
e) Ikke overvurder deg selv. Sorg for a stå stødig og i balanse. Dermenkan du kontrollere elektroverktøyet bedre i uventede situasjoner.
f) Bruk alltid egnede klær. IkkeBruk vide klær eller smykker.Hold h\r og klær unna deler som beveger seg.Lostsittende toy, smykker erler langt hare kan komme inn i deler som beveger seg.
g) Hvis det kan monteres stovavsug- og oppsamlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt mate. Bruk av et stovavsug reduserer farer pa grunn av stv.
4) AKTSOM HändTERING OG BRUK AV ELEKTROVERKTÖY
a) Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
b) Ikke bruk elektronverktøy med defekt pa-/ avbryter. Et elektronverktøy som ikke lenger kan slås av eller pa, er farlig og ma repareres.
c) Trekk stopselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) for du utfører innstillinger på elektroverktøyet, skifter tilbehorsdeler eller legger elektroverktøyet bort. Disse tiltakene forbinderen en utilisiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk på oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisingene. Elektroverktøy er farligeningar de brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehørt. Kontroller om bevegelige maskindeler fungerer feilfritt og/DDke klemmes fast, og om deler er brukket eller skadet, slick at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres for elektroverktøyet brukes. Dárlig vedlikeholdte elektroverktøy er ársaken til mange uhell.
f) Hold skjaereverktoyene skarpe og rene. Godt stelte skjaereverktoy med skarpe skjaer setter seg ikke sa ofte

fast og er lettere a fere.

g) Bruk elektroverktoy, tilbehør, verktoy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktoy til andre formal enn det som er angitt kan.fore til farlige situasjoner.
5) AKTSOM HändTERING OG BRUK AV BATTERIDREVNE VERKTØY
a) Lad batteriet kun opp i ladeapparaker som er anbefalt av produsenten. Det oppstár brannfare hvis et ladeapparat som er egnet til en bestem type batterier, brukes med andre batterier.
b) Bruk derfor kun riktig type batterier for elektroverktoyene. Bruk av andre batterier kan medfore skader og brannfare.
c) Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer aller andreindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
d) Ved gal bruk kan det lekke vaeske ut av batteriet. Unngå kontakt med denen væsken. Ved tilfeldig kontakt mä det skylles med vann. Hvis det kommer væske i øynene, mä du i tillegg oppsoke en lege. Batterivæske som renner ut kan fore til irritasjoner paHUDEN erlor forbrenninger.

6) Service
a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reserverdeler. Slik opprettholdes elektroverktoyets sikkerhet.

Sikkerhetsadvarsler som er vanlige for slope-ller kappefunksjoner:

a) Dette kraftverktøyet er tiltenkt for á fungere som en polerings- eller kappingsverktøy.Les alle sikkerhetsadvorslene, instruksjonene, illustrasjonene og spesifikasjonene gitt med dette kraftverktøyet. Hvis du ikke følger alle instruksjoner som står listet under kan dette före til elektrisk sjokk, brann og/eller alvorlig skade.
b) Operasjoner som stalbørsting, polering, aller pissing er ikke anbefalt med dette verktøyet. Operasjoner som verkøyet ikke ble designet for kan utgjore en fare og forårsake alvorlig personskade.
c) Ikke bruk tilbehør som ikke er spesielt designet og anbefalt av verktøyfabrikanten. Bare forditilbehoret kan festes til verktøyet ditt, forsikrer det ikketrygg operasjon.
d) Den rangerte hastigheten på tilbehøret på vare minst lik maksimal hastighet som er markert på verktøyet. Tilbehør som kjører fortere enn deres rangerte hastighet kan gå fra haverandre.
e) Utvendige mal og tykkelse på tilbehoret må vare innenfor kapasiteten som er rangert på verktøyet. Tilbehør av ukorrekt storrelse kan ikke tilstrekkelig voktes eller kontrolleres.

f) Gjenger på montert tilbehör på stemme med gjengene på slipemaskinens spindle. For tilbehör montert med flenser på dorhullet på tilbehoret passé til styrediameteren på flensen. Tilbehör som ikke passer til verktøyet vil före ute av balance og vibrere kraftig, og kan före til tap av kontroll.
g) Ikke bruk et skadet tilbehør. Før haver bruk bør du inspisere verktøyet som slipende hjul for hakk og sprekker, støtteputer for sprekker, slitasje eller overdreven slitasje. Hvis verktøyet eller tilbehøret blir sluppet i bakken, sjekk for skade eller monter et uskadet tilbehør. Etter inspeksjon og montering av et tilbehør, ma du og tilskuere/Sta unna det roterende verktøyet og kjo're verktøyet på maksimal ingen belastning for att minutt. Skadet tilbehør vil naturlig bryte av under denne testperioden.
h) Bruk verneutstyr. Avhengig av bruksområdet, Bruk ansiktsskjold, vernebriller erler sikkerhetsbriller. Etter behov, Bruk støvmaske, hørsvsvern, hansker og butikkforkle som kan stoppe små splice- eller arbeidsstykkedeler.
i) Hold tilskuere på trygg avstand fra arbeidsområdet. Enhver person som gär inn i arbeidsområdet på bruke personlig verneutstyr. Deler av arbeidsstykket eller et ødelagt tilbehör kan fly vekk og forårsake skade utenfor det umiddelbare operjsonsområdet.
j) Hold verktøyet kun etter isolerte gripeoverflater, nár du utfærer en operasjon hvor kuttetilbehoret kankommen i kontakt med skjulte ledninger. Kuttetilbehør somkommen ikontakt med en strømforende ledning kan gjøre eksponerte metalldeler av verktøyet strømforende, og gi operatoren et elektrisk støt.
k) Aldri legg verktøyet ned for tilbehoret har fullstendig stoppet. Det spinnende verktøyet kan gripe overflaten og trekke verktøyet ut av din kontroll.
I) Ikke kjør verktøyet mens du holder det ved sider av deg. Utilsiktet kontakt med det spinnende tilbehøret kan huke seg fast i klærne dine og trekke tilbehøret mot kroppen din.
m) Foreta regelmessig rengjöring av luftventilene på verktøyet. Motorens vîte kan trekke støvet inn i verktøyet og overdreven oppsamling av støvmetall kan forårsake elektriske farer.
n) Ikke bruk verktøyet nær lettantennelige farer.
Gnister kan tenne disse materialene.
o) Ikke bruk tilbehør som krever kjølevæske. Bruk av vann eller annen kjølevæske kan fore til dødelig elektrosjokk erler elektrisk sjokk.
p) Du ma holde händen på handtaket mens du jobber. Bruk alltid ekstrahandtaket som ble levert med verktøyet. Hvis du mister kontrollen kan det före til persorskader.

VIDERE SIKKERHETSINSTRUKSJONER FOR ALT ARBEID

TILBAKESLAG OG TILKNYTTDE ADVARSLER

Tilbakeslag er en plutselig reaksjon pa et sammentrykt

eller roterende hjul som setter seg fast, støtteputer, børste ell er annet tilbehør. Sammentrykking erler fastsetting forarsaker hurtig stopp på grunn av overbelastning av det roterende tilbehøret som til slutt forarsaker at det ukontrollerte verktøyet blir tvunget i motsatt retningen av tilbehørets rotasjon ved sammentrykkingspunktet. For eksempel, hvis et slipende hjul blir sammentrykt ull kjørf fast av arbeidsstykket, kan kanten på hjulet som gär inn i sammentrykkingspunktet grave seg inn i overflaten på materialet som forarsaker at hjuletkommen ut ell slar ut. Hjulet kan enten hoppe fremover erler bort fra brukeren, avhengig av retningen hjulets bevegelse ved sammentrykkingspunktet. Slipende hjul kan ogsa gä i stykker ved disse forholdene.
Tilbakeslag er resultatet av at verktøyet blir feil brukt og/ eller ukorrekte operasjonsfremgangsmater erlor hold og kan unngås ved a ta korrekte forholdsregler som gitt over.
a) Hold et godt grep på verktøyet og plasser kroppen og armen din sik at du kan ta imot kraften til et tilbakeslag. Bruk alltid hjelpehändtak, hvis tilgengelig, for maksimal kontroll over tilbakeslag eller dreiekraftreaksjon under oppstart. Brukeren kan kontrollere dreiekraftreaksjoner eller tilbakeslagkrefter, hvis korrekte forholdsregler blir+tatt.
b) Aldri plasser handen naer det roterende tilbehoret. Tilbehør kan gi tilbakeslag over handen din.
c) Ikke stå i det området hvor verktøyet vil flytte seg hvis det oppstår et tilbakeslag. Tilbakeslag vil drive verktøyet i motsatt retning til den retningen hjulet beveger seg ved sammentrykkingspunktet.
d) Vær spesielt forsiktig nr du arbeider på hjørner, skarpe kanter, osv., unngå hopping og sammentrykking av tilbehoret. Hjørner, skarpe kanter eller hopping har en tendens til Å sammentrykke det roterende tilbehoret og kan forårsake tap av kontroll eller tilbakeslag.
e) Kobl参加会议时，kjedesagblad for trearbeid ellertblad for tannsag.Slike blad skaper ofte tilbakeslag og tap av kontroll

TILLEGGS SIKKERHETSINSTRUKSJONER FOR SLIPING OG KAPPINGS FUNKSJONER

SIKKERHETSADVARSLER SPESIFIKKE FOR SLIPING OG GROV AVKUTTING:

a) Bruk kun hjultyper som er anbefalt for verktøyet ditt og spesifikke verneinnretninger som er designet for det valgte hjulet. Hjul som verktøyet ikke var designet for kan/DD ke tilstrekkelig vernes og er utrygge.
b) Slipskiver med forskenet senter/nav ma monteres sik at splineften ikke rager ut over planet til vernendekselets kant. En usakyndig montert slipskive som rager ut over vernendekselets kant, kan ikke skjermes tilstrekkelig.
c) Verneinnretningen mä vare sikkert festet til verktøyet og plassert for maksimal sikkerhet,

sà minst mulig av hjulet er eksponert mot brukeren. Vernedekslelet beskytter betjeningspersonen mot bruddstykker, tilfeldig kontakt med slipskiven og gnister som kan anteenne klar.

d) Hjul mä kun brukes for anbefalteBruksområder. For eksempel: icke slip med siden av avkuttingshjulet. Grove avkuttingshjul er ment for ytre sliping, hvis du bruker kraft pa siden av disse hjulene kan det fere til at de bryter i stykker.
e) Alltid bruk uskadde hjulflenser som er av korrekt størrelse og form for det valgte hjulet. Korrekte hjulflenser stotter hjulet og reduserer dermed muligheten for hjulskade. Flenser for avkuttingshjul kan vare forskjellig fra splicehjulflenser.
f) Ikke bruk slitte hjul fra større verktoy. Hjul som er ment for større verktoy egner seg ilke for hoyere hastighet for et mindre verktoy og kan bryte i stykker.

YTTERLIGERE SIKKERHETSADVARSLER SPESIFIKKE FOR GROV AVKUTTING:

a) Ikke "kjør fast" avkuttingshjulet eller bruk overdreven makt. Ikke prøvå lage et overdrevent dypt kutt. Overstressing av hjulet øker belastningen og suscepibiliteten til á tviste eller kinde hjulet i kuttet og muligheten for tilbakeslag eller hjulskade.
b) Ikke stå på linje med og bak det roterende hjulet. När hjulet, vedbrukspunktet, beveger seg bort fra kroppen din, kan mulige tilbakeslag drive det spinnende hjulet fremover og verktøyet rett mot deg.
c) När hjulet slurer eller när du avbryter en kutting av hvilken som helst ársak, slå av verktøyet og hold verktøyet uten bevegelse til hjulet stopper fullstendig. Aldri prov Å fjerne avkuttingshjulet fra kuttet mens hjulet er i bevegelse da dette kan forársake tilbakeslag. Undersøk og ta korrigerende handling for Å utelukke forársaken for binding av hjulet.
d) Ikke start kutteoperasjonen på nytt i arbeidsstykket. La hjulet oppnà fullstendig hastigkeit og gå forsiktig inn i kuttet på nytt. Hjulet kan kinde, gå opp eller få tilbakeslag hvis verktøyet startes på nytt i arbeidsstykket.
e) Stott paneler aller andre store arbeidsstykker for a minimere faren for sammentrykking av hjul og tilbakeslag. Store arbeidsstykker har en tendens til a synke ned under sin egen vekt. Du ma plassere stotter under arbeidsstykker nær kuttelinjen og nær kanten av arbeidsstykker pa begge sider av hjulet.
f) Vær ekstra forsiktig nár du lager et "lommekutt" i eksisterende vegger eller andre blinde omrader. Hjulet kan kutte gass erler vannrør, elektriske ledninger erler objektor som kan forarsake tilbakeslag.

SIKKERHETSANVISNINGER FOR BATTERIPAKKE

a) Ikke demonter, âpne eller riv opp sekundaere celerller batteripakker.
b) Ikke kortslutt en celle aller en batteripakke. Ikke oppbevar celler aller batteripakke Iost i en boks eller skuff hvor de kan kortslutte hverandre eller blkortsluttet av andre metallgjenstander. Nar batteripakken icke er i bruk kal den holdes adskilt fra andre metallgjenstander som binders, mynter, nokler, spiker, skruer uller andre sma metallobjekter. Kortslutting av batteriet kan forarsake skader ell er brann.
c) Ikke utsett celerller batteripakke for varme ellerrld.Unngoppbevaring idirekte sollys.
d) Ikke utsett celerller batteripakke for mekanisk stot.
e) Hvis du opplever cellelelekkasje, seks la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstätt, vask området med rikelige(OPM) mengder vann og oppssk medisinsk hjelp.
f) Hold batteripakken ren og tarr.
g) Tørk batteripakkekontaktene med en ren, tørr klut hvis de blir skitne.
h) Batteripakken ma lades for bruk. Bruk denne instruksjonen og korrekt ladeprosedyre.
i) Ikke ha batteripakken til ladning när den/DD er i bruk.
j) Etter en lang lagringsperiode kan det vare nodvendig Å lade og utlade batteripakken flere ganger for Å oppnå maksimal ytelse.
k) Bruk kun batterilader spesifisert av Worx. Bruk\ ikke andre ladere enn de som er levert for Bruk\ med utstyret.
I) Tikke bruk batteripakker som/DDke er beregnet for bruk sammen med utstyret.
m) Hold batteripakken utenfor barns rekkevidde.
n) Ta varé på den originale bruksanvisningen for fremtidig bruk
o) Taut batteriene fra utstyret nardet ikke er i bruk
p) Kvitt deg med produitet pa forsvarlig mate.
q) Ikke bland batterier av forskjelligproduksjon, kapasitet, storrelse eller type i encheten.
r) Hold batteriet unna mikrobolger og hyst trykk.

SYMBOLER

For Å redusere risikoen for persanskade, på brukeren lese instruksjonsveiledningen

Advarsel

	Bruk hørselsvern
	Bruk vernebriller
	Bruk støvmaske
	Bruk vernehansker
	Batterier kanende opp i vann hij de/DD kastes på riktig mæte, som kanær farlig for økosystemet. Ikke kast brukte batterier som usortert husholdningsavfall.
	Ikke brenn
	Ta ut batteriene fra utstyret.nar det ikke er iBruk.
Li-lon	Lithiumionbatteri Som er merket med symbolene knyttet til "separat samling" av alle batteripakker og batteripakker. Det blir deretter resirkulert eller fjernet for á redusere miljøbelastningen. Batteripakken kanær skadelig for miljøet og menneskers helse fordit det inneholder skadelige stoffer.
	Avfall erfter elektriskeprodukter.må ikke leggesammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersok hos de lokale myndigheteneEller en detaljist for resirkuleringsränd.

APPEARLEMENTER

1. HJELPEHÄNDTAK
2. SPINDELLÅSKNAPP
3. PÁ-AV BRYTER
4. LÁS FOR BATTERIPAKKE
5. BATTERIPAKKE*

6. HJULVERN FOR SLIPING

7. SKIVE*

8. SKIFTENØKKEL
9. INDRE KRAVE
10. YTRE KRAVE
11. JUSTERINGSMUTTER FOR SPENNARM
12. SPINDEL
13. SPENNARM FOR VERN
14. VERNEDEKSEL TIL KAPPING*

*Ilustrert aller beskrevet tilbehør inngård delvis\ ikke i leveransen.

TEKNISKE DATA

Type WX800 WX800.X (800—819 - betegner maskin, anger Vinkelslipestol)

	WX800	WX800.X***
Merkespenning	20V=Max**
Hastighet uten belastning 8600/min
Skivestørrelse 115mm
Sylinder diameter skive 22mm
Spindelgenge	M14
Paino (Bare verktøy)	1.54kg

Totale vibrasjonsverdier satt i henhold til EN 60745:

Overflateslip-ing eller slipende avskjaering	Vibrasjonutsendingsverdi\( a_{h,AG} \) = 4,300m/s2
	Usikkerhet K = 1.5m/s2

Den oppgitte verdien for samlet vibrasjon kan brukes til Å samaŋligne verktøy og til Å foreta en forelopig vurdering av ekspondering.

ADVARSEL: Vibrasjonsutslipsverdien under faktisk bruk av kraftverktøyet kan avvike fra op

verdi, avhengig av matene verktøyet brukes og følgende eksemplene og andre variasjoner i hvordan verktøyet brukes:

Hvordan verktøyet brukes og materialene som blir kuttet.
Verktøyet er i god stand og godt veldlikeholdt.

Bruk av riktig tilbehør for verktøyet, og sorge for at det er skarpt og i god stand.

Hvor stramt grepet pahandtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake händ-arm vibrasjonssyndrom, hvis det ikkeBruken er forvaltes på en god mæte.

ADVARSEL: For a vare noyaktig, bør ogsa et overslag over eksponderingsniva under faktisk

bruksforhold ogsa tas med i betraktning i alle deler av driftssyklusen, sik som nar verktoyet er skrudd av og narn det gär pa tomgang, men/DDke faktisk gjor jobben. Dette kan redusere eksponderingsnivaet betraktelig over hele arbeidsperioden.

For a hjelpe til a minimere risikoen for vibrasjonsekspondering.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sorg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktoyet skal brukes regelmessig, inveteri antivibrasjonstilbehør.

Planlegg arbeidstimeplanen din sik at du spreer bruk av hoyvibrasjonsverktoy utover flere dager.

Kategori Typen Klapasitet
20V batteri WA35	50 1.5Ah
	WA3550.1 1.5Ah
	WA3551 2.0Ah
	WA3551.1 2.0Ah
	WA3553 4.0Ah
20V lader WA3760	0.4A
	WA3869 2.0A
	WA3880 2.0A

Vi anbefaler at du kjøper tilbehør fra butikken der verktøyet selges. Se tilbehørspakken for mer informasjon. Butikkpersonalet kan hjelpe og gi deg råd.

FREMGANGSMÄTE FOR LADNING

Merk: Les noye gjennom instruksjonsboka f#r du bruker verktoyet.

FORMÁLSMESSIG BRUK

Maskinen er beregnet til kapping, sliping og børsting av metall- og steinmaterialer uten bruk av vann. Til kapping av metall ma det brukes et spesielt vernedeksel til kapping (tilbehør).

MONTERING OG BRUK

Handling Figur
FØR BRUK
Fjerning av batteriet SE A1
LADING AV BATTERIPAKKEN SE A2
Innsetting av batterietADVARSEL: När batteripakkenskiftes ut, pågressive den nyebatteripakken settes inn før slime/skjærereskiven har stoppet halt!	SE A3
MONTERING
INSTALLERING AV HJELPEHÄNDTAK SE B
Montering av slime/skjærereskive SE C1, C2, C3
justERING AV HJULVERN Merk: Ta ut batteriene fra utstyret när det ikke er iBruk. Til arbeid med slipe- eller kutteskiver på vernedeksel��e montert. Bruk riktg type skive forBruken din. Hvis elektroverktøyet er beregnet til à utføre skjæereperasjoner, på en spesiell beskyttense for cette operasjonen monteres. Kodeplugg på vernedekselørger for at det kun kan monteres et vernedeksel som passer til这部分 maskintypen. Apne spentarnen (13). Sett vernedeksel med kodeplugginn i kodenoten på spindelhalsen til maskinhodet og drei til nadvendig stilling (arbeidsposisjon). Forå klemme fast vernedekselet skal spennarmen (13) lukkes. Den lukkede sider av vernedeksel må alltid peke motBruken.	SE D
BRUK
På-av bryter SE E
Hand Grip Areas SE F
GROVSLIPING ADVARSEL! Bruk aldri en skjæréskive for grovsliping.
KAPPING SE G

ARBEIDSTIPS FOR VINKELSLIPEREND DIN

1. Start alltid ved tomgang og gà til(Maximum fart f#r du starter arbeidet.
2. Ikke tving skiven til a arbeide fortere, ved a redusere skivens forflytningsfait betyr lenger arbeidstid.
3. När du sliper, arbeid alltid med en 15-30° vinkel mellom skiven og arbeidsstykket. Større vinkler vil lage furer i arbeidsstykket og pärke overflatefinshen. Beveg vinkelsliperen tvers over og fram og tilbake over arbeidsstykket.
4. När du bruker en kuttskive mä du aldri forandre kuttvinkelen, ellers vil du kinne stoppe skiven og vinkelsliperens motor, erler brekke skiven. När du kutter, mä du bare kutte i motsatt retning av skiverotasjonen. Hvis du kutter i samme retning som skiverotasjonen, kan skiven skyve seg selv ut av kuttesporet.
5. Nár du kutter veldig harde materialer, fár du det beste resultatet med en diamantskive.
6. När du bruker en diamantskive, blir det veldig varmt.
   Hvis dette skjer, vil du se en ring av gnister rundt den roterende skiven. Stopp kuttingen og kjör avkjøling ved tomgang i 2-3 minutter.
7. Forsikre deg alltid om at arbeidsstykket er skikkelig festet aller fastklemt for a hindre bevegelse.

VEDLIKEHOLD

Etter bruk, koble fra batteriet pa verktoyet og sjekk for skade. Det elektriske verktoyet trenger ikke ytterligere smaring eller vedlikehold.

Det er ingen brukernyttgde deler i det elektriske verktoyet. Bruk aldri vann eller kjemiske rensemidler for a rense verktoyet. Tork av med en torr klut. Du ma alltid lagre verktoyet pa en torr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for stov.

Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet.

FEILSØKING

Avfall perpet elektriskeprodukter må ikke legges.
sammen med husholdningsavfall. Vennligst

resirkuler avfallet der dette finnes. Undersk hos de lokale myndighetene aller en detaljist for resirkuleringsrad.

SAMSVARSERKLAERING

Vi,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Erklaerer at Produktet

Beskrivelse Worx Vinkelslipestol

Type WX800WX800.X (800—819 - betegner maskin, anger Vinkelslipestol)

Funksjon Perifer og lateral kverning

Stedfortredende sjefingeniør, testing & Sertifisering

Positec Technology (China) Co., Ltd
