Producttype	Draadloze haakse slijper
Merk	Worx
Model	WX800.9 (serie WX800)
Nominale spanning	20 V max (18 V nominaal)
Onbelast toerental	8600 omw/min
Schijfdiameter	115 mm
Schijf boring	22 mm
Asdraad	M14
Gewicht (zonder accu)	1,54 kg
Geluidsdrukniveau (LpA)	86,8 dB(A)
Geluidsvermogensniveau (LwA)	97,8 dB(A)
Trilling (oppervlakteslijpen)	4,3 m/s² (onzekerheid K=1,5 m/s²)
Voeding	Lithium-ion accu 20 V
Compatibele accu	Worx WA3 serie (1,5 Ah, 2,0 Ah, 4,0 Ah)
Compatibele lader	WA3760 (0,4 A), WA3869 (2,0 A), WA3880 (2,0 A)
Hoofdfuncties	Slijpen, doorslijpen, borstelen
Schakelaar	Aan/uit met vergrendelknop
Bescherming	Verstelbare beschermkap (slijpen en doorslijpen)
Inbegrepen accessoires	Verstelbare hulphendel, universele sleutel, binnen-/buitenflens, borgmoer
Onderhoud	Reinigen met een droge doek; ventilatiesleuven schoon houden
Veiligheid	Veiligheidsstart, stop bij blokkering van accessoire (terugslag)
Garantie	Raadpleeg de handleiding voor de voorwaarden

Veelgestelde vragen - WX800.9 WORX

Hoe installeer ik de slijp- of doorslijpschijf?

Verwijder eerst de accu. Plaats de binnensste flens op de as, dan de schijf, de buitensste flens en schroef de borgmoer erop. Gebruik de universele sleutel om de moer vast te draaien terwijl u de as blokkeert met de vergrendelknop. Let op de draairichting.

Hoe stel ik de beschermkap af?

Open de klemhendel (13), draai de beschermkap naar de gewenste positie en sluit de hendel. De gesloten kant van de kap moet altijd naar de gebruiker wijzen voor optimale bescherming.

Welke accu gebruiken met de WX800.9?

Gebruik uitsluitend Worx accu's uit de WA3-serie, zoals de WA3550 (1,5 Ah), WA3551 (2,0 Ah) of WA3553 (4,0 Ah). Gebruik nooit andere accu's.

Hoe laad ik de accu op?

Plaats de accu in de compatibele lader (WA3760, WA3869 of WA3880). Het laden duurt meestal 1 tot 2 uur, afhankelijk van de capaciteit. Verwijder de accu uit de lader wanneer deze is opgeladen.

Wat te doen als de slijper abnormaal trilt?

Controleer of de buitensste flens goed vastzit en of de schijf correct op de binnensste flens is geïnstalleerd. Als de schijf beschadigd of gebroken is, vervang deze dan onmiddellijk.

Kan ik de slijper gebruiken om door te slijpen?

Ja, maar u moet een specifieke beschermkap voor doorslijpen gebruiken (inbegrepen) en een geschikte doorslijpschijf. Gebruik nooit een slijpschijf om door te slijpen.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril, stofmasker, handschoenen en gehoorbescherming. Zorg dat het werkstuk goed is vastgezet. Houd de machine bij de geïsoleerde greepvlakken om elektrische schokken te voorkomen bij contact met verborgen bedrading.

Hoe reinig ik de machine?

Gebruik een droge doek om de machine af te vegen. Gebruik nooit water of chemicaliën. Reinig regelmatig de ventilatiesleuven om stofophoping te voorkomen.

Wat te doen als de schijf blokkeert tijdens het zagen?

Schakel de machine onmiddellijk uit en houd deze stil tot de schijf volledig stopt. Probeer de schijf niet te verwijderen terwijl deze draait. Identificeer en verhelp de oorzaak van de blokkering voordat u opnieuw start.

Hoe bewaar ik de machine en accu?

Verwijder de accu uit de machine voordat u deze opbergt. Bewaar de machine en accu op een droge, koele plaats, uit de buurt van direct zonlicht en buiten bereik van kinderen. Bewaar de accu niet volledig ontladen.

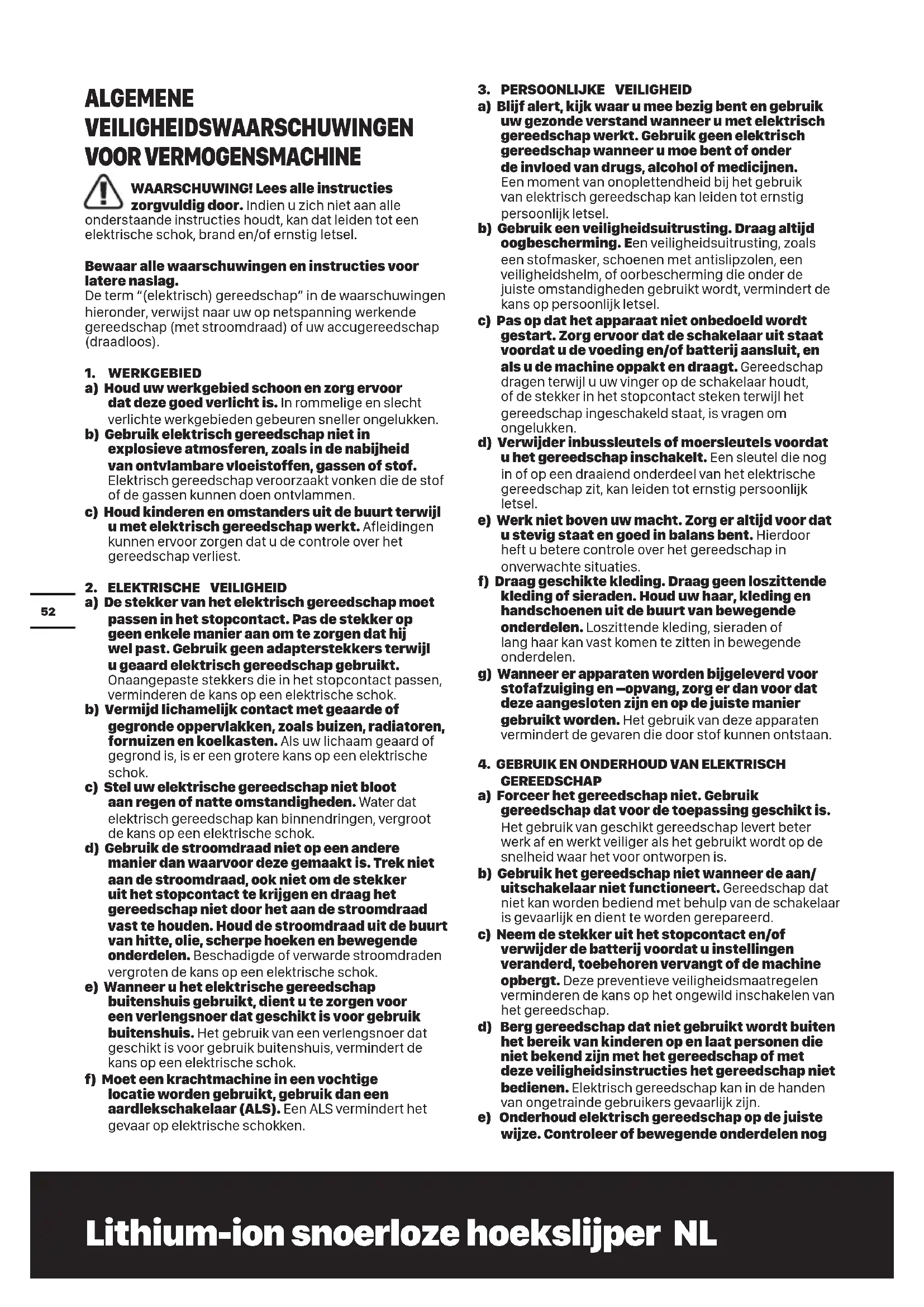

GEBRUIKSAANWIJZING WX800.9 WORX

zorgvuldig door. Indien u zich nicht aan alle

onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor latere naslag.

De term "(elektrisch) gereedschap" in de waarschuwingen hieronder, verwijst maar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

1. WERKGEBIED

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.
b) Gebruik elektrisch gereedschap nicht in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen können doen ontvlammen.
c) Houd kinderen en omstanders uit de buurt verwijl u met elektrisch gereedschap werkt. Afleidingen können ervoor zorgen dat u de controle over het gereedschap verliest.
a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geoard of gegrond is, is er een grotere kans op een elektrische schok.
c) Stel uw elektrische gereedschap Niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok.
d) Gebruik de stroomdraad Niet op een andere manier dan waarvoordeze gemaaakt is. Trek Niet aan de stroomdraad, ook Niet om de stekker uit het stopcontact te krijgen en draag het gereedschap Niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok.
e) Wonneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok.
f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3. PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanner u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanner u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt worden, vermindert de kans opersonlijk letsel.
c) Pas op dat het apparaat Niet onbedoeld worden gestart. Zorg ervoor dat de schakelaaruit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppaktendraagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken.
d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel.
e) Werk nicht boven uw macht. Zorg er.altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachtete situatuies.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenenuit de buurt van bewegende onderdelen.Loszittende kleding, sieraden of langhaar kan vast komente zitten in bewegende onderdelen.
g) Wonneer er apparaten worden bijgeleverd voor stofafzuiigeng en-opvang, zorg er dan voor dat deze aangesloten zich en op de juiste manier gebruikt worden. Het gebruik van deze apparaten verminder de bevaren die door stof hunnen ontstaan.

4. GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

a) Forceer het gereedschap Niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert better werk af en werkt veiliger als het gebruikt worden op de snugheid waar het voor ontworpen is.
b) Gebruik het gereedschap Niet wanneer de aan/ uitschakelaar Niet functioneert. Gereedschap dat Niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd.
c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellen gen veranderd, toebehoren verrangt of de machine opbergt. Dezepreventieveeiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap.
d) Berg gereedschap dat Niet gebruikt worden buiten het bereik van kinderen op en LAST personen die Niet bekend zichn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedieren. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zichn.
e) Onderhoud elektrisch gereedschap op de juiste wijze. Controller of bewegende onderdelen nog

goed uitgelijnd staan, of ze Niet ergens vastzitten en controllerer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap Niet goed functioneert. Wanner het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden peroorzaakt door slecht onderhoden elektrisch gereedschap.

f) Houd snijdend gereedschap schoon en scherp. Goed onderhonden snijdend gereedschap met scherpe zaagbladen/messen zal minder nsel vastlopen en is makkelijker te bedieren.
g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier Zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situatuies opleveren.

5. GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

a) Laad het.accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brandveroorzaken wanner die gebruikt worden voor een ander type accupack.
b) Gebruik het gereedschap uitsluitend met het aangegeven accupack. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand.
c) Wanner het.Accupak Niet gebruikt worden, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, Munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding kuren make. tussen de contactpunter van de terminal.Het kortsluiten van de accuterinals kan zorgen voor brandwonden of brand.
d) Onder extreme omstandigheden kan er vloeistofuit de accu lopen; raak deze vloeistof Niet aan. Wanner u toch onverhoopt met de vloeistof inaanraking komt, dient u dit onmiddelijk af tespoelen met water. Wanner de vloeistof in deogenkomt, dient u zo snel möglichk een arts teraedplegen.Vloeistof die akomstig is uit de accu kan irritatie of brandwonden veroorzaken.

6. SERVICE

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gelebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft.

VEILIGHEIDSINSTRUCTIES VOOR ALLE BEWERKINGEN

DEZE VEILIGHEIDSWAARSCHUWINGEN GELDEN VOOR SLIJP-EN SNIJBewERKINGEN:

a) Deze machine is bedoeld om gekruikt te worden als slijpmachine, en doorslijpmachine. Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die met deze machine geleverd zich. Worden de instructies hieronder nicht opgevolgd, dank an dat resulteren in elektrische schok, branden of ernstig letsel.

b) Bewerkingen zoals slijpen, staalborstelen, polijsten worden met deze machine Niet aanbevolen. Bewerkingen waarvoorde machine Niet bedoeld is, hunnen gevaarlijk+zijn en persoonlijk letselveroorzaken.
c) Gebruik geen accessoires die nicht spezial ontworpen en aanbevolen zijn door de fabrikant van de machine. Het feit dat een accessoire op de machine past, betekent nicht dat de veilige werkung gegarandeerd is.
d) De nominale能力和 een accessoire moet minstens zo groot zijn als de maximale能力和 de machine. Accessoires die op een te hove能力和 worden gezruikt, können uit elkaar vliegen.
e) De buitendiameter en de dikte van een accessoire moeten binnen de capacité van de machine passen. Accessoires van de verkeerde grootte können nicht goed beschermd en bediend worden.
f) Inzetgereedschappen met schroefdraadinzetstuk要去en nauwkeurig op de schroefdraad van de uitgaande as passen. De Gat diameter van met een flens gemonteerde inzetgereedschappen moet passen bij de opnamediameter van de flens. Inzetgereedschappen die nicht nauwkeurig op het elektrische gereedschap bevestigd worden, draaien ongelijkmatig, trillen sterk en kunnen tot verlies van de controle leiden.
g) Gebruik geen beschadigde accessoires. Controleer de accessories voor gebruik: schuurschijven op spaanders en barsten, scheuren en bovenmatige slijtage. Mocht de machine of een accesoire vallen, inspecteer hem dan op schade of gebruik een/Newe accesoire. Zorg er na inspectie en montage van een accesoire voor dat u en omstandersuit het vlak van het draaiende accesoire staan en laat de machine een minuut op maximale onbelaste能力和raien. Een beschadigd accessoires za meestalijdens een dergelijkte test uit elkaar breken.
h) Draag persoonlijke beschemmingsmiddelen. Afhankelijk van de werkzaamheden draagt u hoofdbescheming of een veiligheidsbril. Draag zonodig een stofmasker, gehoorbescheming, handschoenen en een schort waarmee afgeslepen materiaal en delen van het werkstuk mee+kunnen worden opgevangen. De oogbescheming moet geschikt+zijn om rondvliegende deeltjes op te vangen die bij de werkzaamheden ontstaan. Het stofmasker要去 geschikt+zijn om deeltjesuit de lucht te filteren. Langdurige blootstelling aan lawaai kan tot gehoorschade leiden.
i) Houd omstanders op een veilige afstand van het werkgebied. Ledereen die zich in het werkgebied bevindt要去 persoonlijke beschermingsmiddelen dragen. Brokstukken van het werkstuk en een gebroken accessoire+kennen wegvliegen en letsel veroorzaken, ook buiten de onmiddelijkke omgeving van de werkzaamheden.
j) Houd de machine alleen vast bij de geisoleerde handgrepen, waneer uw werkzaamheden tot gevolg+kunnen hebben dat het accessoire in contact komt met b\verborgen bedrading.Contact met een onder spanning staande leiding kan ook metalen

delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

k) Leg de machine nooit neer als het accessoire nog in beweging is. Het draaiende accessoire kan gegen de oppervlakte komen waardoor u de macht over de machine verliest.
I) Laat de machine Niet draaien terwijl u hem opzij draagt. Door onbedoeld contact met het draaiende accessoire kan uw kleding worden gegren, waardoor de machine in aanraking met uw lichaam komt.
m) Maak de ventilatieopeningen van de machine geregeld schoon. De ventilator van de motor brengt stof binnen de behuizing en door ophoping van metalen deeltjes kan ere en elektrisch gevaar ontstaan
n) Gebruik de machine nicht bij ontbrandbare materialen. Ze zouden door vonken in brand kuren raken.
o) Gebruik geen accessoires die een vloeibaar koelmiddel nodig hebben. Het gebruik van water of andere vloeibare koelmiddelen kan elektrucitie of elektrische schokken tot gevolg hebben
p) Houd het handvat vast als u werkkt. Gebruik aktijd de hulphandvatten die met de machine geleverd zich. Als u de machine Niet beheerst kan dat in personlijk letsel resulteren.

VERDERE VEILIGHEIDSINSTRUCTIES VOOR ALLE BEWERKINGEN

TERUGSLAG EN DAARMEE VERWANTE WAARSCHUWINGEN

Terugslag is een plotselinge reactie van een draaiend wiel of ander accessoire als het plotseling bekneld raakt. Het accessoire blijdt daardoor ineens stilstaan waardoor de machine onbeheerst gedwongen worden in een richting die tegengesteld is aan de draairichting van het accessoire. Bijvoorbeeld, als een slijpwiel in het werkstuk blijft klemzitten, dan za de rand van het wil zich in de oppervlakte van het materiaal graven waarna het wil maar buiten schiet. Het wil kan in de richting van de gebruiker schieten of in de andere richting, afhankelijk van de bewegingsrichting van het wil op het moment dat het vast bleef zitten. Een schuurwiel kan onder die omstandigheden ook breken.

Terugslag is het gevolg van verkeerd gebruik van een machine en/of onjuiste bedrijfsprocedures en omstandigheden. Met de juiste maatregelen kan het vermeden worden, zoals hieronder is beschreven.

a) Houd de machine stevig vast en zorg ervoor dat lichaam en armen in een zodanige positie staan dat u de terugslagkrachtenkestweerstaan. Maak steeds gebruik van het hulphandvat, als het aanwezig is, zodate u tijdens het opstarten maximale beheersing hebont erugslag en koppelreacties.De gebruiker kan koppelreacties en terugslagkrachtenbeheersen met de juiste voorzorgsmaatregelen.
b) Houd uw hand nooit bij het draaiende accessoire. Het accessoire kan over uw hand terugslaan.
c) Houd uw lichaam Niet op een plaats waar de machine komt als er terugslag opttreedt.Bij

terugslag schiet de machine in een richting die tegengesteld is aan de beweging van het wiel, op het moment dat het wiel vastklemt.

d) Wees voorzichtig bij het werkken langs hoeken, scherpe randen e.d. zodate vermeden worden dat de machine terugstuiert en het accessoire blijft vastzitten. Hoeken, scherpe randen en stuiteren+kennen het draaiende accessoire vastgrijpen waardoor u de machtover de machine verliest of er terugslag optreedt.
e) Monteer geen kettingzaag, houtsnijmes of zaagblad met tanden. Dergelijkke gereedschappen geen vaak terugslag en het gevaar dat u de macht over de machine verliest.

EXTRA VEILIGHEIDSINSTRUCTIES VOOR SLIJPEN EN AFKORTEN

a) Gebruik alleen een wieltpde dat is aanbevolen voor de machine en de specifieke beschemmkap die voor dat wil bedoeld is. Wielen die nicht geschikt zichn voor de machine hunen Niet goed beschermd worden en zichn onveilig.
b) Gebogen slijpschijven moeten zodanig gemonteerd worden dat hun slijpoppervlak nicht boven de rand van de beschemkap uit steekt.

Een onjuist gemonteerde slijpschijf die over de rand van de slijpschijf uitsteekt, kan onvoldoende afgeschermd worden.

c) De kap要去 stevig aan de machine bevestigd zichen en gespositioneerd zichen voor maximale veiligheid, zDat een minimale oppervlakte van het wiein de richting van de gebruiker is blootgesteld. De beschermkap helpt de bediener te beschermen gegen brostkukken en toevallig contact met het slijptoebehorens alsmede gegen vonden die de kleding hunnen doen ontbranden.
d) Wielen mogen alleen worden gebruikt voor aanbevolen toepassingen. Probeer bijvoorbeeld Niet te slijpen met de kant van een snijwiel.

Een schurend snijwiel is bedoeld voor het slijpen van de oppervlakte - door kracht op de zijkantuit te oefenen zou het wielenuit elkaar+kunnen liegen.

e) Gebruik steeds onbeschadigde wielflenzen die de juiste grotte en vorm hebben voor het gebruikte wie! De juiste wielflenzen ondersteunen het wie en verminderen de kans dat het wie breekt. Flenzen voor snijwielen zich anders dan flenzen voor slijpwielen.
f) Gebruik geen afgeslepen WIelen van een machine die werkt met een groter vermogen. Een viel dat geschikt is voor een groter vermogen, is Niet geschikt voor de hogere snugheid van een Kleinere machine en zou konnen breken.

a) Laat het snijwijel Niet "vastlopen" en gebruik geen overmatige druk. Probeer Niet extra diep te snijden. Door overbelasting van het wiel vergroot u de kans dat het wiel verbuigt of in de snede blijft vastzitten, waardoor het wiel terugslaat of brekt.
b) Zorg ervoor dat uw lichaam zich nicht in de lijn van het draaiende wiei befindt en Niet erachter. Beweegt het wiei, op het moment van gebruik, van uw lichaam af, dan zullen de machine en het wiei door een eventuele terugslag in uwrichting komen.
c) Blijft het wiel vastzetten of moeten de werkzaamheden onderbroken worden, schakel de machine dan uit en houd hem stil tot het wiel volledig tot stilstand is gekomen. Probeer het snijwiel Niet uit de snede te verwijderen verwijl het wiel in beweging is, want er kan terugslag optreden. Onderzoek deoorzaak van het vastzittende wieI en neem maatregelen om het probleem te verhelpen.
d) Herstart de machine Niet in het werkstuk. Laat het wieit tot volle snelheid komen en breng het weer terug in de snede. Het wieit kan vastklemmen, weglopen en terugslaan als de machine wordt gestart met het wieit in het werkstuk.
e) Ondersteun panelen en grote werkstukken om het gevaar van vastklemmen en terugslag te vermijden. Een groot werkstuk kan onder eigengewicht doorzakken. Ondersteun het werkstuk in de buurt van de snijlijn en aan de rand van het werkstuk, aan weerszijden van het wie1.
f) Wees extra voorzichtig bij het makeen van een "zaksnede" tussen bestaande muren of in een ander blind gebied. Het uitstekende wiei kan in contact komen met gas- en waterbuizen, met elektrische bedrading of andere voorwerpen waardoor er terugslag ontstaat.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en.Accupacks mogen nicht gedemonteerd, geopend of vernietigd worden.
b) Sluit.Accupacks nicht kort.Bewaar accurpacks nicht willekeurig in een doos of lade waar ze elkaar kuren kortsluiten of door geleidende voorwerpen kortgesloten kuren worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en anderekleine metalen voorwerpen die de contacten van de accupack kuren verbinden. Kortgesloten contacten van accurpacks kuren brandwonden of brandveroorzaken.
c) Stel accupacks nicht bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks nicht bloot aan mechanische schokken.

e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch geleurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Houd batterijcellen en accupacks schoon en droog.
g) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.
h) Accupacks要去en voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
i) Laat.Accupacks nicht langdurig opladen als ze nicht worden gebruikt.
j) Na een lange opslagperiode kan het nodig+zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
k) Laad alleen op met een lader met de technische gegevens van Worx. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd.
I) Gebruikt geen accupack dat Niet bedoeld is voor gebruik met deze apparatuur.
m) Houd accupacks buiten het bereik van kinderen.
n) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
o) Verwijder het batterijpakket uit de apparatuur als het Niet in gebruik is.
p) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparatus.
q) Gebruik geen cellen van verschillende fabrikanten, capacitit, afmetingen of typen binnen een apparaat.
r) Houd de accuuit de buurt van microgolven en hoge druk.

SYMBOL

	Om het risico op letsels te beperken,要去 de gebruikershandleiding lezen
	Waarschuwing
	Draag oorbescherming
	Draag oogbescherming
	Draag een stofmasker
	Draag beschemende handschoenen
	Als de batterij Niet correct worden gezrukt, kanDEXe de waterkringloop binnendringen en schade aan het ecosysteme veroorzaken. Gooi gezruikte batterijen Niet weg als ongesorteerd gemeentelijk afval.
	Niet verbranden
	Zorg ervoor dat de batterij voorafgaand aan het verwisselen van de accessoires worden verwijderd.
Li-lon	Lithium-ionbatterij, die is gelabeld met de symbolen die horen bij "gescheden inzameling" van alle batterijpakketten en batterijpakketten. Het worden verrolgens gerecycled of verwijderd om de milieu-impact te verminderen. Batterijpakketten konnen schadelijkশn voor het milieu en de volksgezondheid onderstde ze schadelijkste stoffen bevatten.
	Afgedankte elektrische producten mogen Niet bij het normale huisafval terechtkomen. BrengDEXe producten waar möglichnestaar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

ONDERDELENLIJST

1. EXTRA HANDGREEP
   2.ASSTOPVERGRENDELING
   3.AAN/UIT-SCHAKELAAR
2. ONTGRENDELKNOP ACCUPACK*
3. ACCUPACK*
4. WIELKAP VOOR HET SLIJPEN
5. SLIJPSCHIJF
6. STELSLEUTEL
7. BINNENSTE FLENS
8. BUITENSTE FLENS
9. MOER OM KLEM IN TE STELLLEN
10. UITGAANDE AS
11. BESCHERMING VAN KLEMHENDEL
12. BESCHERMKAP VOOR DOORSLIJPEN*

*Niet alle aufgebeelde of beschreiben toebehoren worden standardm meegeleverd.

TECHNISCHE GEGEVENS

Type WX800 WX800.X (800—819 - aanduiding van machines, kenmerkend voor Haakse slijpmachine)

	WX800	WX800.X***
Nominaal Spanning 20V	--- Max**
Toerental onbelast 8600/min
Slijpschijfdiameter 115mm
Binnendiameter schijf	22mm
Schroefdraad as M14
Gewicht (Kaal gereedschap)	1.54kg

**Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

*** X = 1-999, A-Z, M1-M9 zijn alleen voor verschillende klanten, er zich geen verilgheidsgerelateerde wijzigingen:tussen deze modellen.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	pA: 86,8dB(A)
A-gewogen geluidsvermogen	LwA: 97,8dB(A)
KpA & KwA	3 dB(A)
Draag oorbescherming.

TRILLINGSGEGEVENS

Totale trillingswaarden (som triaxvector) bepaald volgens EN 60745:

Schuren van oppervlakte of schuren en slijpen	Trillingswaarde \( {\mathrm{a}}_{\mathrm{h},\mathrm{{AG}}} = {4.300}\mathrm{\;m}/{\mathrm{s}}^{2} \)
	Onzekerheid \( \mathrm{K} = {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \)

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijkken en kan ook dieren als een voorlopige beordeling van de blootstelling.

WAARSCHUWING: De mate van trillingijdens gebruik van deze vermogensmachine kan verzillen van de nominale waarde, afhankelijk van de wijze waarop de machine worden gebruikt, zoals in de volgende voorbeelden: Hoe de machine gebruikt worden en hoe het materiaal gesneden of geboard worden.

De conditie en de onderhoudstoestand van de machine. Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.

De wijze waarop de handvatten worden vastgehonden en het gebruik van toebehoren die trillingen verminderen. De machine moet gezruikt worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij Niet op de juiste wijze gehanteerd worden.

WAARSCHUWING! Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in o

feitelijke gebruiksomstandigheden rekening worden gehonden met alle delen van de bewerking, zoals het moment dat de machine wordtuitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

De bloatstelling aan trillingen verminderen.

Gebruik ALTiJD scherpe beitels, boren en zaagbladen Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing)

Wordt de machine geregeld gebruikt, schaf dan toebehoren gegen trillingen aan.

Plan de werkzaamheden zodate taken met veel trillingen over een aantal dagen verspreid worden.

Categorie Typ Hoedanigheid
20V Accu WA3550	1.5Ah
	WA3550.1 1.5Ah
	WA3551 2.0Ah
	WA3551.1 2.0Ah
	WA3553 4.0Ah
20V Lader WA3760	0.4A
	WA3869 2.0A
	WA3880 2.0A

We raden u aan om accessoires te kopen in de winkel waar het gereedschap worden verkocht. Zie het accessoirepakket voor meer informatie. Winkelpersoneel kan u helpen en adviseren.

BEDIENINGSINSTRUCTIES

OPMERKING: Lees het instructieboekje aandachtig voor gebruik van het gereedschap.

GEBRUK VOLGENS BESTEMMING:

De machine is bestemd voor het doorslijpen, afbramen en borstelen van metaaal en steen zonder gebruik van water. Voor het doorslijpen van metaaal moet een speciale beschemkap voor doorslijpen (toebehoren) worden gebruikt.

ASSEMBLAGE EN BEDIENING

ACTIE FIGUUR
VOOR GEBRUIK
De accu verwijderen Zie Fig. A1
De batterij opladen Zie Fig. A2
De accu installererenWAARSCHUWING: Als u deaccu verrangt,plaats dande accu Niet eerder dan wanneerde slijp-/zaagschijf geheelstilstaat.	Zie Fig. A3
MONTAGE
Instelbare Voorste Handgreep Zie Fig. B
Montage Slijp-/snijdschijf	Zie Fig. C1, C2, C3
Aanpassen Van De Beschermkap OPMERKING: Verwijder het accu uit het gereedschap voor werkzaamheden aan de machine. Voor werkzaamheden met afbraam-of doorslijpschijven moet de beschermkap gemonteerd+zijn. Gebruik algtd het juiste typeschijf voor uw toepassing. Als de machine worden gezruikt voor doorslijptoepassingen,要去en specifieke beschermkap voordeze toepassing wordengemonteerd.De codeernok op de beschermkap zorgtervoordat alleen een bij dit type machine passende beschermkap gemonteerd kan worden.Open de spanhendel (13). Plaats de beschermkap met de codeernok in de codeergroef op de ashals aan de voorzijde van de machine en draai de beschermkap in degewenste stand (werkstand).Sluit de spanhendel (13) voor het vastklemmen van de beschermkap.De gesloten zijde van de beschermkap moet algtdaar de bediener wijzen.	Zie Fig. D
BEDIENING
Aan/Uit-schakelaar Zie Fig. E
Handgrepen Zie Fig. F
Ruw slijpenWAARSCHUWING! Nooit een snijdschijf gebruiken of te ruwen.
Doorslijpen Zie Fig. G

AANWIJZINGEN VOOR HET GEBRUIK VAN DE HAAKSE SLIJPMACHINE

1. Begin aktijd onbelast totdat de maximale snelheid is bereikt en begin dan pas met werken.
2. Forceer de schijf Niet om sneller te wilten werken, het verminderen van de bewegingssnelheid van de schijf leidt tot langere werktijd.
3. Houd.altijd een hoek van 15-30 graden tussen de schijf en het werkobject. Grotere hoeken veroorzaken groeven in het werkobject en tasten de afwerking van het oppervlak aan.Beweeg de slijpmachine overdwars of heen en weer over het werkobject.
4. Verander bij het gebruik van een doorslijpschijf nooit de slijphoek, hierdoor kan de schijf namelijk

stoppen of breken, of de motor afslaan. Slijp bij het dooursijpen alleen gegen de slijprichting van de schijf in, anders kan de schijf zich uit de groef duwen. Bij het dooursijpen van zeer hard materiaal, verkrijgt u het Beste resultaat met een diamantschijf.

1. Bij het gebruik van een diamantschijf worden deze heel heet.
2. U zult dan een vonkenring zich rondon de draaiende schijf. Stop dan met snijden en LAST de snijmachine gedurende 2-3 minuten afkoelen door deze onbelast te latent draaien.
3. Zorg er.altijd voor dat het werkobject goed vastzit met behulp van klemmen of anderszins zodate zich Niet kan bewegen.

ONDERHOUD

Verwijder het accuuit het gereedschap voordat u aanpassingen of onderhoudswerkzaamhedenuitvoert.

Dit gereedschap bevat geen onderdelen die door de gebruiker dieren te worden onderhonden. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap.altijd op een droge plaats. Houd de ventilatieoppeningen van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonden in de ventilatiegleuven. Dit is normalaal en za uw gereedschap Niet beschadigen.

PROBLEMEN OPLOSSEN

De haakse slijpmachine is gemakkelijk te bedieren.
Mochtener problemen zijn, controlleren dan het volgende:

1. Trilt of zwabbert het slijpwiel, controlleren dan of de buitenste flens goed vastzit en dat het wiei zich goed op de flensplaat bevindt.
2. Toont het wiel enig teken van beschadiging, gebruik het dan Niet. Het beschadigde wiel kan uit elkaar vallen. Verwijder het en gebruik een/Neww wie! Gooi eenoud slijpwiel verstandigweg.
3. Werkt u met aluminium of een dergelijkze zachte legering, dan za het wiei spoedig verstopt raken zodate het Niet meer efectief kan sijpen.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen nicht bij het normale huisafvalterechtkomen. Breng.Deze producten waar maybeijk的那一en recyclecentrum

bij u in de buurt. Vraag de verkoper of de gemeente informatatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Wij,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Verklaren dat het product

Beschrijving WORX Haakse slijpmachine

Type WX800 WX800.X (800-819 - aanduiding van machines, kenmerkend voor Haakse slijpmachine )

Beschrijving Sijjen langs de rand en lijwaarts

Overeenkomt met de volgende richtlijnen:

2006/42/EC

2011/65/EU&(EU)2015/863

2014/30/EU

Normen voldoen aan,

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-3

De person die bevoegd is om het technische bestand te compileren,

Naam Marcel Filz

Adres Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

2021/03/20

Allen Ding

Plaatsvervangend Chief Ingenieur, Testen en Certificering

Positec Technology (China) Co., Ltd
