Produkttyp	Batteridriven vinkelslip
Märke	Worx
Modell	WX800.9 (serie WX800)
Märkspänning	20 V max (18 V nominell)
Tomgångshastighet	8600 varv/min
Skivdiameter	115 mm
Skivhål	22 mm
Spindelgänga	M14
Vikt (utan batteri)	1,54 kg
Ljudtrycksnivå (LpA)	86,8 dB(A)
Ljudeffektnivå (LwA)	97,8 dB(A)
Vibration (ytbearbetning)	4,3 m/s² (osäkerhet K=1,5 m/s²)
Strömförsörjning	Litiumjonbatteri 20 V
Kompatibelt batteri	Worx WA3-serie (1,5 Ah, 2,0 Ah, 4,0 Ah)
Kompatibel laddare	WA3760 (0,4 A), WA3869 (2,0 A), WA3880 (2,0 A)
Huvudfunktioner	Slipning, kapning, borstning
Strömbrytare	På/av med spärrbrytare
Skydd	Justerbart skydd (för slipning och kapning)
Medföljande tillbehör	Justerbart sidhandtag, universalskruvnyckel, invändig/utvändig fläns, låsmutter
Underhåll	Rengör med torr trasa; håll ventilationsöppningarna rena
Säkerhet	Säkerhetsstart, stopp vid blockering av tillbehör (rekylskydd)
Garanti	Se bruksanvisningen för villkor

Vanliga frågor - WX800.9 WORX

Hur installerar jag slip- eller kapsskivan?

Ta först bort batteriet. Sätt den invändiga flänsen på spindeln, sedan skivan, den utvändiga flänsen och skruva fast låsmuttern. Använd universalskruvnyckeln för att dra åt muttern samtidigt som du låser spindeln med spärrbrytaren. Se till att rotationsriktningen stämmer.

Hur justerar jag skyddet?

Öppna spännspaken (13), vrid skyddet till önskad position, stäng sedan spaken. Den stängda sidan av skyddet ska alltid vara riktad mot användaren för optimalt skydd.

Vilket batteri ska jag använda med WX800.9?

Använd endast Worx-batterier från WA3-serien, såsom modellerna WA3550 (1,5 Ah), WA3551 (2,0 Ah) eller WA3553 (4,0 Ah). Använd aldrig andra batterier.

Hur laddar jag batteriet?

Sätt i batteriet i en kompatibel laddare (WA3760, WA3869 eller WA3880). Laddningen tar vanligtvis 1–2 timmar beroende på kapacitet. Ta bort batteriet från laddaren när det är laddat.

Vad gör jag om slippen vibrerar onormalt?

Kontrollera att den utvändiga flänsen är ordentligt åtdragen och att skivan är korrekt installerad på den invändiga flänsen. Om skivan är skadad eller flisig, byt ut den omedelbart.

Kan jag använda slippen för kapning?

Ja, men du måste använda ett speciellt skydd för kapning (medföljer) och en lämplig kapsskiva. Använd aldrig en slipskiva för kapning.

Vilka säkerhetsåtgärder är viktiga?

Bär alltid skyddsglasögon, dammmask, handskar och hörselskydd. Se till att arbetsstycket är ordentligt fastsatt. Håll verktyget i de isolerade ytorna för att undvika elektriska stötar vid kontakt med dolda kablar.

Hur rengör jag verktyget?

Använd en torr trasa för att torka av verktyget. Använd aldrig vatten eller kemikalier. Rengör ventilationsöppningarna regelbundet för att förhindra dammansamling.

Vad gör jag om skivan fastnar under kapning?

Stäng genast av verktyget och håll det stilla tills skivan har stannat helt. Försök inte ta bort skivan medan den roterar. Identifiera och åtgärda orsaken till blockeringen innan du startar igen.

Hur förvarar jag verktyget och batteriet?

Ta bort batteriet från verktyget innan förvaring. Förvara verktyget och batteriet på en torr och sval plats, skyddad från direkt solljus och utom räckhåll för barn. Förvara inte batteriet helt urladdat.

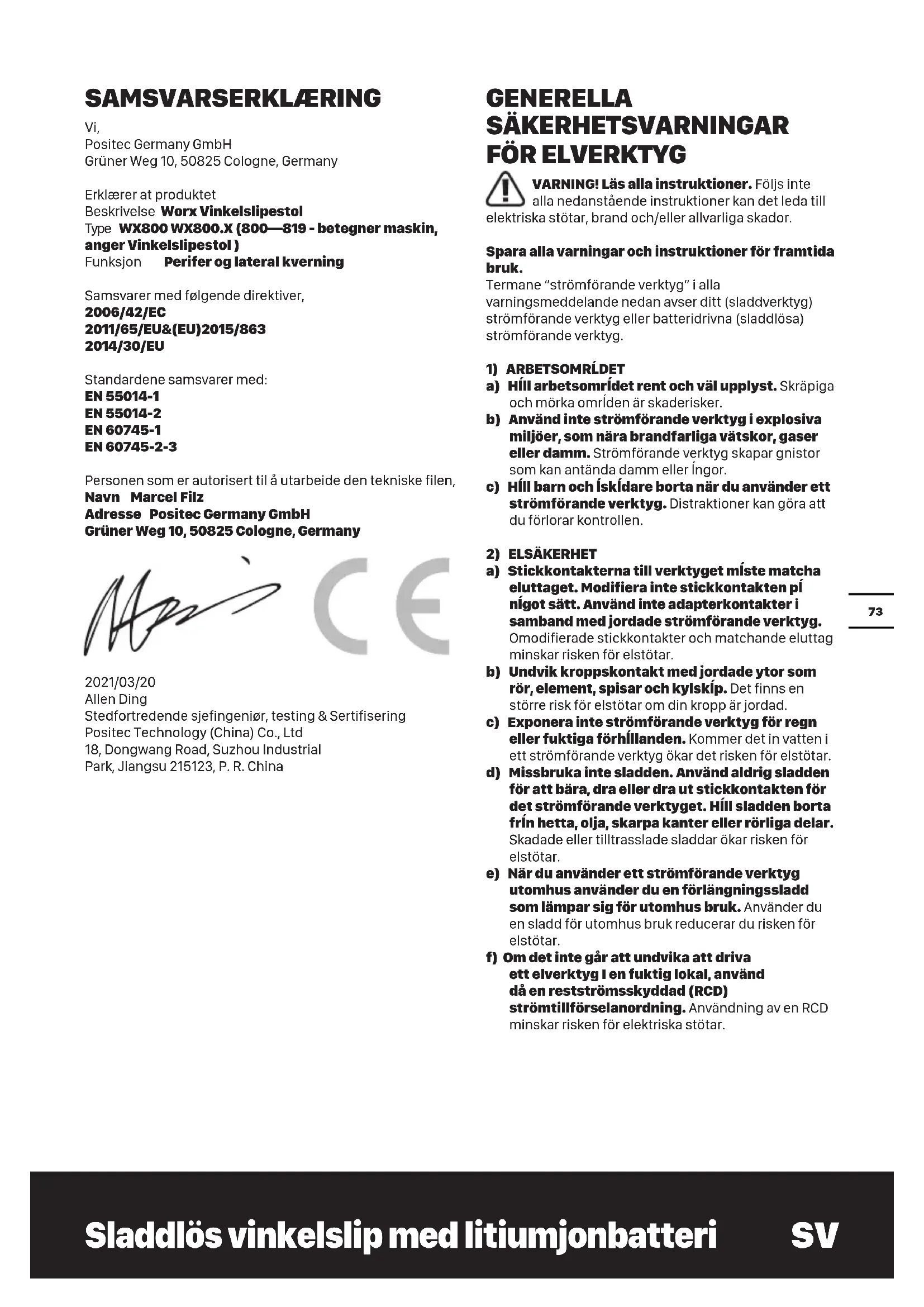

BRUKSANVISNING WX800.9 WORX

WARNING! Lös alla instruktioner. Foljs inte alla nedanstående instruktioner kan det leda till

elektriska stötar, brand och/eller allvarlga skador.

Spara alla varninger och instruktioner for framtida bruk.

Termane "strömforande verktyg" i alla
varningsmeddelande nedan avser ditt (sladdverktyg)
strömforande verktyg eller batteridrivna (sladdlosa)
strömforande verktyg.

1) ARBETSOMRlDET

a) Hillarbetsomridet rent och väl upplyst. Skräpiga och mörka omriden ar skaderisker.

b) Använd inte strömforande verktyg i explosiva miljoer, som nara brandfarliga vätskor, gaser ell er damm. Strömforande verktyg skapar gnistor som kan anteanda damm eller ingor.

c) Hill barn och Iskidare borta när du använder att strömforande verktyg. Distractioner kan göra att du forlorar kontrollen.

2) ELSÄKERHET

a) Stickkontakterna till verktyget miste matcha eluttaget. Modificera inte stickkontakten pi nigot satt. Använd inte adapterkontakteri i samband med jordade strömforande verktyg.

Omodifierade stickkontakter och matchande eluttag minskar risken for elstotar.

b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskip. Det finns en större risik for elstötar om din kropp ar jordad.

c) Exponerainte stromforande verktyg for regn eller fuktiga forhllanden. Kommer det in vatten i ett stromforande verktyg okar det risken for elstotar.

d) Missbruka inte sladden. Använd aldrig sladden für att bara, dra aller dra ut stickkontakten für det stromforande verktyget. Hill sladden borta frin hetta, olja, skarpa kanter eller rörliga delar.

Skadade aller tilltrasslade sladdar okar risken for elstotar.

e) När du använder att stromforande verktyg utomhus använder du en förlängningssladd som lämpar sig für utomhus bruk. Använder du en sladd für utomhus bruk reducerar du risiken for elstötar.

f) Om det inte går att undvika att driva ett elverktyg I en faktig local, använd dä en restströmsskyddad (RCD)

strömtillförselanordning. Användning av en RCD minskar risiken für elektriska stötar.

3) PERSONLIG SÄKERHET
a) Var uppmärksam, hill ögonen pi vad du gör och använd sunt fornuft när du använderett strömforande verktyg. Använd inte ett strömforande verktyg när du ar trött eller piverkad av droger, alkohol eller lakemedel. En kort stund av ouppmärksamhet med strömforande verktyg kan resultera i allvarliga personskador.
b) Använd saker utrustning. Använd alltid skyddsglasogon. Sakerhetsutrustning som munskydd, halkfria skor, skyddshjalm aller horselskydd som används nar det behövskommen att reducera personskador.
c) Forhindra ofrivillig start. Se till att kontakten ar i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp erler bär med dig verktyget. Bär du strömforande verktyg med fingret pI kontakten ell sätter i stickkkkontakten i elluttaget nar kontakten ar i PL-läge utgor det en skaderisk.
d) Ta bort alla skiftnycklar eller skruvnycklar innan du satteri det stromforande verktyget. En skifterller skruvnyckel som lamnas kvar pi en roterande del pi ett stromforande verktyg kan orsaka persorskador.
e) Sträck dig inte für lIngt. Bibehill alltid fotfästet och balansen.Detta gör att du kan kontrollera verktyget bättre i ovängtade situationer.
f) Klä dig rätt. Använd inte lost sittande kläder aller smycken. Hill ditt hír, dina kläder och handskar borta frín rörliga delar. Lõsa kläder, smycket aller lingt hír kan snárjas in i rörliga delar.
g) Om det pienheterna finns anslutning for dammutsug och dammuppsamling ser du till att de ar anslutna och anvands korrekt. Anvander du dessa anordninger reducerar det dammrelaterade faror.
4) ANVÄNDNING OCH UNDERHÄLL AV STRÖMFÖRANDE VERKTYG
a) Forcera inte det stromforande verktyget. Anvand korrekt verktyg for arbetet. Det korrekta verktygetkommen att gora jobbet bättre och säkrare med den hastigkeit den tillverkats for.
b) Använd inte verktyget om kontakten inte sätter pi erller stänger av det. Alla strömforande verktyg som inte kan kontrolleras med kontakten ar farliga och miste repareras.
c) Koppla frän stickkontakten fran strömköllan och/ eller batterienheten fran elverktyget innan du utfor nagra justeringar, andrar I tillbehören eller magasinerel leverktygen. Sidana forebyggande sakerhetsitgärder reducerar risken for att du startar verktyget oavsiktligt.
d) Förvara verktyget som inte används utom räckhill for barn och lít inte nigon person använda verktyget som inte känner till verktyget aller dessa anvisningar. Strömforande verktyg ar farliga i handerna pi outbildade användare.
e) Utför unterhäll pl verktygen. Kontrollera inriktingen eller fästet für rörliga delar, defekta delar och alla andra saker som kan plverka användningen av elverktyget. Om den skadats miste elverktyget repareras fore användning. Mnga olyckor orsakas av felaktigt unterhällna elverktyg.

f) Hll sigverktyget skarpa och rena. Korrekt underhilna skarverktyg med skarpa eggkommen inte att kora fast lka ofta och ar enklare att kontrollera.
g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och pi det sätt som avsets for varje typ av elverktyg. Ha ocksi i Itanke arbetsforhillandena och arbetet som skall utforas. Använder du elverktyg for Itgarder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer.

5) ANVÄNDNING OCH SKÖTSEL AV SLADDLOSA VERKTYG

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medfora en risk for brand nar den anvands till ett annat batteripaket.
b) Använd elverktyg bara tillsammans med det särskilt konstruera batteripaketet. Användning av andra batteripaket kan medföra en risk for personskador och brand.
c) När batteripaketet inte används skdet hällas borta frän metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.
d) Under olyckliga omstandigheter kan vatska kommat ur batteriet. Undvik kontakt. Om den kammer ikontakt medHUDen, skolj med vatten. Om den kammer ikontakt med ogonen, skolj rikligt med vatten och sik lakarhjalp. Vatska som kammer ut ur batteriet kan orsaka irritation ellbrannskador.

6) UNDERHILL
a) Låt ditt elverktyg underhállas av en kvalificerad reparator som bara använder ákta reservdilar. Det kommer att garantera att elverktygets sakerhet bibehills.

SÄKERHETSANVISNINGAR FÜR VINKELSLIPAR

VANLIGHT FÖREKOMMANDE SÄKERHETSVARNINGAR FÜR PLANSLIPNING ELLER VINKELSLIPNING:

a) Detta elverktyg kan användas som slipmaskin och kapslipskiva. Läs alla sakerhetsvarningar, instruktioner, illustrationer och specifikationer som medfoljer elverktyget. Om du inte foljer anvisiningarna som står listade nedan kan det resultera i elektrisk stöt, brand och/eller allvarlig skada.
b) Bruk som tex slip, trådborstning, eller polering rekommenderas inte att utforas med det här verktyget. Använding som det här verktyget inte utformades for kan vara farligt och orsaka personskador.
c) Avstå frän att använda tillbehör som inte särskilt har utformats och rekommenderats av

verktygstillverkaren, Baradfor att tillbehoret kan fasstapa verktyget innebär inte det att det gär att ancenda pa ett sakert satt.

d) Hastigheten på tillbehöret måste vara minst lika med den maximala hastigheten som star angivet på verktyget, Tillbehör som gär fortare ¬n dess uppskattade hastighet kan gå sönder.,
e) Utesidesdiametern och tjockleken på tillbehöret maste hällas inom kapaciteten for ditt verktyg. Inkorrekt storlek på tillbehör kan inte övervakas eller kontrolleras på att riktigt satt.
f) Den omkringliggande storleken på hjul, lister, packningar och andra tillbehör måste passa till verktygets spindel. Tillbehör med omgivande hal som inte matchar monteringshårdvaran till verktygetkommen att tappa balansen, vibrera oerhört och kan orsaka att du tappar kontrollen.
g) Använd inte att skadat tillbehör. Innan varje användning skä du kontrollera tillbehöret, som slipjul after flisor och sprickor, packningar after sprickor, slitage eller hög användning. Om verktyget aller nagot tillbehör tappas skä du kontrollera om det har skadats aller byta ut mot oskadat tillbehör. Efter kontroll och utbyte av tillbehör skä du placera dig själv och andra deltagare borta från planet med det roterande tillbehöret, och köra verktyget på maximal hastighetutan belastning under en minut. Skadade tillbehör gär vanligtvis sönder after den här testtiden.
h) Bär skyddsutrustning. Beroende på tillbehör skä du använda ansiktsskydd, sakerhetsglas eller skyddsglasögon. Om det lämpar sig sca du bäradammask, hörskelskydd, handskar och förkläde som stoppar små fragment frän slip erlerarbetsdel. Ögonskydd måste kunna stoppa flygande flisor somkommen frän olika sorters användning. Dammasken erller andningsmasken måste kunna filtrera partiklar somkommen frän användningen. Längvarig utsättning for högt, intensivt ljud kan orsaka hörselnedsätting.
i) Hall betraktare på sakert avständ frän arbetsområdet. Alla somkommen in på arbetsområdet maste bär skyddsutrustning. Fragment frän arbetsdilar erler trasiga tillbehör kan flyga bort och orsaka skada utanfor arbetsområdet.
j) Håll endast verktyget i de isolerade greppytorna. När du utför en handling dä det foreligger risk För att skärtilbehör kan komma i kontakt med tradar. Skärtilbehör somkommen i kontakt med en "levande" sladda kan orsaka att exponerade metalldelar till verktyghet ger användaren en stöt.
k) Lagg aldrig nervenktyget forrän tillbehoreh har stannat helt och hallet. Det snurrande tillbehoret kan ta tag iytan och dra ivag med verktyget, bortom din kontroll.
I) Ha inte verktyget pa nar du bar det vid sidan. Kontakt som av en olyckshändelse med det snurrande tillbehoret kan riva tag i dina klader och dra in tillbehoret i din kropp.
m) Rengör regelbundet verktygets luftventiler.
Motorns fläktkommen att dra in damm inuti huset och Hög ansamling av metallpulver kan orsaka elektrisk fara.

n) Använd inte verktyget i narheten av brandfarliga material. Gnistor kan anteanda de materialen.
o) Använd inte tillbehör som kräver flytande kylvatska. Användning av vatten aller annan vatska kan resultera i dodlig elektrisk stöt eller kortslutning. p) Din hand maste hälla i handtaget nar du arbetar. Använd alltid hjälphandtaget som medfoljer verktyget. Tappad kontroll kan medfora personskado

EXTRA SÄKERHETSINSTRUKTIONER FÖR ALL DRIFT

KICKBACK OCH RELATERADE VARNINGAR

Kickback ar en plotslig reaction pa ett klamt eller rivet roterande hjul, packning, borste eller annat tillbehor. Nypning ell er rivning orsakar snabbt stopp av det roterande tillbehoret som i sin tur orsakar verktyget utom kontroll att tvingas i motsatt riktning fran tillbehorets rotation vid bindingspunkten. Tex, om ett sliphjul rivs eller nyps fast av arbetsdelen kommer kanten pa hjulet som gar in i tillnypningspunkten att grava ner u materialets yta och gora sa att hjulet klattr ut eller kickar ut. Hjulet kan antingen hoppa mot eller bort ifran anvandaren, beroende pa riktningen pa hjulets rorelse vid npppunktten. Sliphjul kan ocksa g sonder under sadana forhallanden.

Kickback rä resultatet nar verktyget inte används som det ska och/eller under inkorrektan användningsforhällanden, och kan undvikas genom att verktyget tas omhand enligt riktlinjerna oven.

a) Behçll att fast grepp om verktyget och placera din kropp och din arm sö att du kan hälla emot kickbackkrafter. Använd alltid hjälphandtag om det medfoljer for maximal kontroll over kickback eller vridmomentsreaktioner under uppstart. Användaren kan kontrollera vridmomentsreaktioner erler kickbackkrafter om ordentliga sakerhetsätgärder tas.
b) Placera aldrig din hand i narheten av det roterande tillbehoret. Tillbehoret kan kicka tillbaka over din hand.
c) Placerainte din kropp i omradyet darr verktyget kan flyttas om kickback intraffar Kickback kan snurra verktyget i motsatt riktning mot hjulets roelse vid rivpunkten.
d) Vidta särskild fösiktigkeit när du arbetar med hörn, vassa kanter etc, och undvik att studsa på och riva i tillbehöret. Hörn, vassa kanter eller studsr har en tendens att riva i det roterande tillbehöret och kan ge upphov till att kontrollen förloras eller att man fár en kickback.
e) Montera inte en sagkedja, sagblad forTRSningeri.
eller tandat sagblad. Sadana blad skapar ota bakslag
och kontrollforlust.

EXTRA

SÄKERHETSINSTRUKTIONER FÜR GROVSLIPNING OCH VINKELSLIPNING

SÄKERHETSFÖRESKRIFTER SÄRSKILT FÜR MALNINGS-OCH SLIPAVSÄGNINGSHANDLINGAR:

a) Använd bara hjultyper som rekommenderas for ditt verktyg och det särskilda skydd som ar utformat for det utvalda hjulet. Hjul som inte verktyget ar utformat for kan inte skyddas på ett lampligt satt och ar inte sakra.
b) Skalade slipskivor maste monteras sa att skivans slipyta inte skjuter ut over sprangskyddskantens plan. En felaktigt monterad slipskiva som skjuter ut over sprangskyddets plan kan inte smorjas i tillracklig grad.
c) Skyddet mäste vara ordentligt fastsatt i verktyget och placerat for maximal sakerhet sa att minsta möjiga del av hjulet exponeras mot användaren. Sprangskyddet ska skydda anvandaren mot brottstycken, tillfallig kontakt med slipkroppen somt gnistor som kan antanda kladerna.
d) Hjul fär endast användas for rekommenderade applickationer. Tex: slipa inte med sidan pa avsågningshjulet Slipande avsågningshjul ar avsedda for kringslipning, sidokrafter som tillampas pa de här hjulen kan orsaka att de gär sönder.
e) Använd alltid oskada hjulluster i korrekt storlek och form für det hjul du använder. Riktiga hjullister stödjer hjulet som minskar på sä vis risiken att hjulet går sönder Lister for avsagningshjul kan se annorlunda ut fränsliphjulslister.
f) Använd inte nedslitna hjul frän större verktyg. Hjul som ar avsedda for större verktyg passar inte for den högre hastigheten hos minde verktyg och kan brista.

YTTERLIGARE

SÄKERHETSFORESKRIFTER SÄRSKILT FÖR SLIPAVSÄGNINSHANTERING:

a) Kila inte fast avsågningshjulet eller tillämpa högt tryck. Forsök inte att utföra en överdrivet djupt jack. För högt tryck på hjulet ökar belastningen och risiken med att vrida eller surra hjulet i avsågningen och risiken for kickback eller att hjulet gär sönder.
b) Placerainte din kropp i linje med och bakom det roterande hjulet. Nar hjulet, i användningsogonblicket, flyttas bort fran din kropp kan risk for kickback rikta det snurrande hjulet och verktyget direkt mot dig.
c) När hjulet surras aller om en avsågning avbryts av nágon anledning skau du stänga av verktyget och hälla verktyget stilla tills dess att hjulet har stannat helt och hallet. Försök aldrig att ta bort avsågningshjulet frän sagjacket nar hjulet är i rörelse, daß kickback kan inträffa. Undersök och vidta atgärder for att minska orsaken till att hjulet surras.
d) Starta inte om avsågningsprocessen i arbetsdelen. Låt hjulet på full hastighet och placera tillbaka sagen försiktigt. hjulet kan surras,

gå upp eller kicka tillbaka om verktyget startas ominne i arbetsdelen.

e) Stödpaneler aller andra överdimensionerade arbetsdeler minskar risken for att hjulet skanynpas fast aller kickas tillbaka. Stora arbetsdeler tenderar att böja sig under sin egen vikt. Stöd maste placeras under arbetsdelen i narheten av skärlinjen och i narheten av kanten på arbetsdelen, på bända sider om hjulet.
f) Vidta största fösiktigkeit nar du gört "ficksågning" i existerande väggar aller andere blinda områden. Det utskjutande hjulet kan skärav gas- ell ervatteledninger, elektriska sladdar ull objekt som orsakar kickback.

SÄKERHETSFORESKRIFTER FÖR BATTERIET

a) Tainte isär batteriet, öppna inte heller batteriet aller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på att slarvigt satt i en lada där det kan kortslutas eller skadas av ledande material. När batteriet inte används, häll det borta frän metallobjekt, sösom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterimalerna kortsluter varandra kan de fororsaka brandrisk.
c) Exponera inte batteriet for eld ell ervarme. Undvik forvaring i direkt solljus.
d) Utsatt inte batteriet for mekanisk chock.
e) Om batteriet lacker, lát inte vätskan komma i kontakt med hud ell er ögon. Om säända skulle hända, skölj med mycket vatten och sök lækharhjalp.
f) Håll batteriet rent och torrt.
g) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
h) Batteriet mäste laddas fore användning. Använd den har bruksanvisningen for att ladda batteriet korrekt.
i) Låt inte batteriet stå på laddning när det inte används.
j) After lang tids användning kan det blödvändigt att ladda och ladda ur batterieet manga gänger für att nap maximal prestanda.
k) Ladda endast med laddare av varumarket Worx. Använd ingen annan laddare an den som specifikt ske anvandas med det har batteriet.
I) Använd inte ett batteri som inte är avsett für användning med det här verktyget.
m) Håll batteriet borta frän barn.
n) Behäll den ursprungliga bra克斯anvisningen für fremtida användning.
o) Plocka ur batteriet fran verktyget dà det inte används.
p) Kassera batteriet pa ratt satt.
q) Blanda inte celer frän olika tillverkning, kapacitet, storlek eller typ inom en entet.
r) Häll batteriet borta frän mikrovågor och högt tryck.

SYMBOLER

	Für att minska risiken für skador måste användarenLisa bruksanvisningen
	VARNING
	Använd hörskelskydd
	Använd skyddsglasögon
	Använd skyddsmask
	Använd skyddshandskar
	Om det inte hanteras ordentligt kan batteriet gå in i vattencykeln och kan skada ekosystemet. Kassera ej använda batterier som osorterat kommunalt avfall.
	Färe ej uppeldas
	Kontrolera att batteriet ar borttaget innan du byter tillbehör.
Li-lon	Lithiumjonbattery, som har blivit märkt med symbolerna i samband med “separate smling” av alla batteripack och batteripaket. Det ätervinns erler tas bort for att minska miljöpøverkan. Batterier kan vara skadiga für miljön och manniskors hälsa eftersom de innehäller skadiga ämnen.
	Uttjänade elektriska maskiner färe inte kasseras som hushållsavfall. Använd ätervinningsfaciliteter om det finns tillgangligt. Kontrolera med din äterförsäljare eller vilka lokala föreskrifter som foreligger.

KOMPONENTER

1. HJÄLPHANDTAG

2. SPINDELLÅSKNAPP

3. TILL/FRÄN-STRÖMBRYTAREN

4. BATTERIPAKETETS LÄSNING*

5. BATTERIPAKET*

6. SPRÄNGSKYDD FÜR PLANSLIPNING

7. SKIVA

8. SKRUVNYCKEL

9. INRE FLÄNS

10. YTTRE FLÄNS

11. JUSTERMUTTER FÜR FASTKLÄMNING

12. SPINDEL

13. SKYDDSSPAK FÜR FASTKLÄMNING

14. SPRÄNGSKYDD FÜR KAPNING*

*Alla tillbehör beskrivna eller avbildade nedan medfoljer inte standardprodukten.

TEKNISKA DATA
Typ WX800 WX800.X (800—819 - maskinbeteckning, anger Vinkelslip)

	WX800	WX800.X***
Spanning 20V Max**	---
Hastighetutan belastning	8600/min
Skivans storlek	115mm
Skivhål 22mm
Spindeltråd M14
Maskinens vikt (Naken verktyg)	1.54kg

Spanning uppmatt utan belastning. Initial batterispanning ar max. 20 V. Nominell spanning ar 18 V.
* X = 1 - 999, A - Z, M1 - M9 ar endast for olika kunder, det finns inga sakerhetsrelaterade forandringar mellan dessa modeller.

BULLERINFORMATION

Uppmatt Ijudtryck L

pA:86.8dB(A)

Uppmätt ljudstyrka L	97.8 dB(A)
K & K	3 dB(A)
Använd hörselskydd.

VIBRATIONSINFORMATION

Vibrationernas totalvarden (triax vektorsumma) ar faststälda enligt EN 60745:

Ytslipning eller slipkapning	Vibrationsutsändningsvärde ah,AG = 4,300m/s2
	Osäkerhet K = 1.5m/s2

Det angivna totala vibrationsvardet kan anvandas for att jamfora olica verktyg med varandra somt vid en preliminar exponeringsutvdarding.

VARNING: Vibrationsemissionsvardet vid

använding av maskinverktyg kan skilja sig at fran

det deklarerade vardet beroende pa hur verktyget anvands och beroende pa foljande exempel och andra variationer av hur verktyget anvands:

Hur verktyget anvands och materialet som verktyget anvands med.

Verktyget a bra skick och bra underhallet.

Använding av korrekt tillbehör till verktyget och sakerställandet att det ar vasst och i bra skick.

Beroende på hur tajt atdraget handtaget ar och om nagra antivibrationsillbehör används.

Verktyget anvands som avsett enigt konstruktionen och de har instruktionerna.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt

VARNING: For att det ska bli korrekt bör en beräkning av exponeringsniv'an under verkl

forhällanden vid användning ochs àt med for alla delar av hanteringscykeln sasom tiden nar verktyget ar avstängt och nar det körps tomgang utan att utföra nagot arbete. Detta kan betydligt minska exponeringsnivan over den totala arbetsperioden.

Hjälp for att minimera risken for vibrationsexponering.
Använd ALLTID skarpa mejslar, borrar och blad.

Underhäll verktyget i enlighet med dessa instruktioner och häll det välsmort (där sä behövs)

Om verktyget ska anvandas regelbundet, investera i antivibrationslthor.

Planera ditt arbetsschema for att sprida ut anvandning av kraftigt vibrerande verktyg over flera dagar.

Kategori Typ Kapacitet

20V Batteripaket WA3	550 1.5Ah
	WA3550.1 1.5Ah
	WA3551 2.0Ah
	WA3551.1 2.0Ah
	WA3553 4.0Ah
20V Laddning WA376	0 0.4A
	WA3869 2.0A
	WA3880 2.0A

Vi rekommenderar att du köper tillbehör frän butiken dar verktygen saljs. Se tillbehörspaketet for mer information. Butikspersonal kan hjälpa dig och ge dig rãd.

BRUKSANVISNING

OBS: Innan du anvander verktyget, las nogaigenom braupsanvisingen.

Maskinen ar avsedd for kapning, grovbearbetning och borstning av arbetsstycken i metall- och sten utan vattentillforsel. For kapning av metall shaett specielt sprängskydd (tillbehör) anvandas.

MONTERING OCH DRIFT

ÄTGÄRD FIGUR
INNAN ENHETEN TAS I BRUK
Ta bort batteripaket Se A1
Ladda batteriet Se A2
Sättä i batteripaketVARNING: När du byter ut batteripaketet, sätt inte i batteriet förän slip-/kapskivan har stannat helt.	Se A3
Montering
Installera Hjälphandtaget	Se B
Montering av slip/kapskiva	Se C1, C2, C3
STÄLLA IN SKIVSKYDDET OBS: Avlågsna batteripaketet från verktyget innan ätgärder utförs på maskinen. Vid arbeten med slip- eller kapskivor@måste sprängskyddet vara monterat. Använd alltid rätt typ av skiva für det aktuellaändamålet. Om verktyget är avsett för kapning,@måste ett speciellt skydd För detta monteras. Kodklacken på sprängskyddet sakerställer att endast det sprängskydd kan monteras som passar till maskinen. Öppna spännarmen (13). Placera sprängskyddet med kodklacken l kodspåret på maskinhuvudets spindelhals och vrid till önskatgressive (arbetsposition). Stång spännarmen (13) För fastklämning av sprängskyddet. Den slutna sidan på sprängskyddet@måste alltid vara riktad mot användaren.	Se D
DRIFT
Användning av Till/Från-strömbrytare Se E
Handgreppytor Se F
Grovslipning VARNING! Använd aldrig en kapskiva För slipning.
Skärande Se G

1. Starta alltid utan belastning och uppnå maximal hastighet innan du börjar arbeta.
2. Forcera inte skivan att gå snabbare, reducerar du skivans rörelse innebär det en langre livsländg.
3. Arbeta alltid med en 15-30 graders vinkel mellan skivan och arbetsstycket vid slipning. Större vinklarkommen att gröpa ur vallar i arbetsstycket och paverka ytan. Flytta vinkelslipen tvärsvöver och fram och tillbaka över arbetsstycket.
4. När du använden en kapskiva bör du aldrig äandra kapningsvinkeln, annars kan skivan och vinkelslipens motor stanna eller sä kan skivan gå sönder.
5. När du använden en diamantskivakommen den att bli mycket verm.
6. När det inträffarkommen du att se en hel ring med gnistor runt den roterande skivan. Sluta kapa och lát verktyget svalna genom att anecd det utan belastning i 2-3 minutes. Se alltid till att arbetsstycket halls fast ell er ar fastspän t sa att det inte forflyttar sig.
7. Se alltid till att arbetsstycket hàlls fast aller ár fastspän t sà att det inte forflyttar sig.

UNDERHÄLL

Avlagsna batteripaketet fran verktyget innand uftfor nagon typ av justering, service eller underhall.

Det finns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel for att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventilieringsöppninger rena. Håll alla arbetskontroller fria frän damm. Ser du gnistor i ventilieringsöppningarna, ar det normalt ochkommen inte att skada till verktyg.

FELSÖKNING

Även om din nya vinkelslip är vändigt enkel att hantera kan du fä problem, kontrollera foljande:

1. Om din slipmasks skiva kastar eller vibrerar, kontrollera att den yttre flänsen År atdragen och kontrollera att skivan År korrekt placerad paflansplattan.
2. Om det finns nagra synlga skador pa skivan ka den inte anvandas aftersom en skadad skiva kan g sonder, ta bort den och byt mot en ny skiva. Kasta gamla skivor pa ett vettigt satt.
3. Om du arbetar med aluminium ell liknande mjuka tegeringarkommen skivan snart att bli tilltapt pt och kommer inte att slipa effektivt.

MILJÖSKYDD

Uttjänade elektriska maskiner fär inte kasseras som hushållsavfall. Använd Återvinningsfaciliteter om det finns tillgangligt. Kontrolera med din interförsäljare eller vilka lokala foreskrifter som

foreligger.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Förklarar attennaprodukt,

Beskrivning Worx Vinkelslipmaskin

Typ WX800 WX800.X (800-819 - maskinbeteckning, anger Vinkelslip)

Funktion Yttre- och sidoslipining

Uppfyller foljande direktiv,

2006/42/EC

2011/65/EU&(EU)2015/863

2014/30/EU

Standarder overensstammer med

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-3

Personen som godkänts att sammanställa den tekniska filen.

Namn Marcel Filz

Adress Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

2021/03/20

Allen Ding

Vice chefsingenjör, tester och certificering

Positec Technology (China) Co., Ltd
