MANUAL DE UTILIZARE WX800.9 WORX

DICAS DE USO PARA A SUA

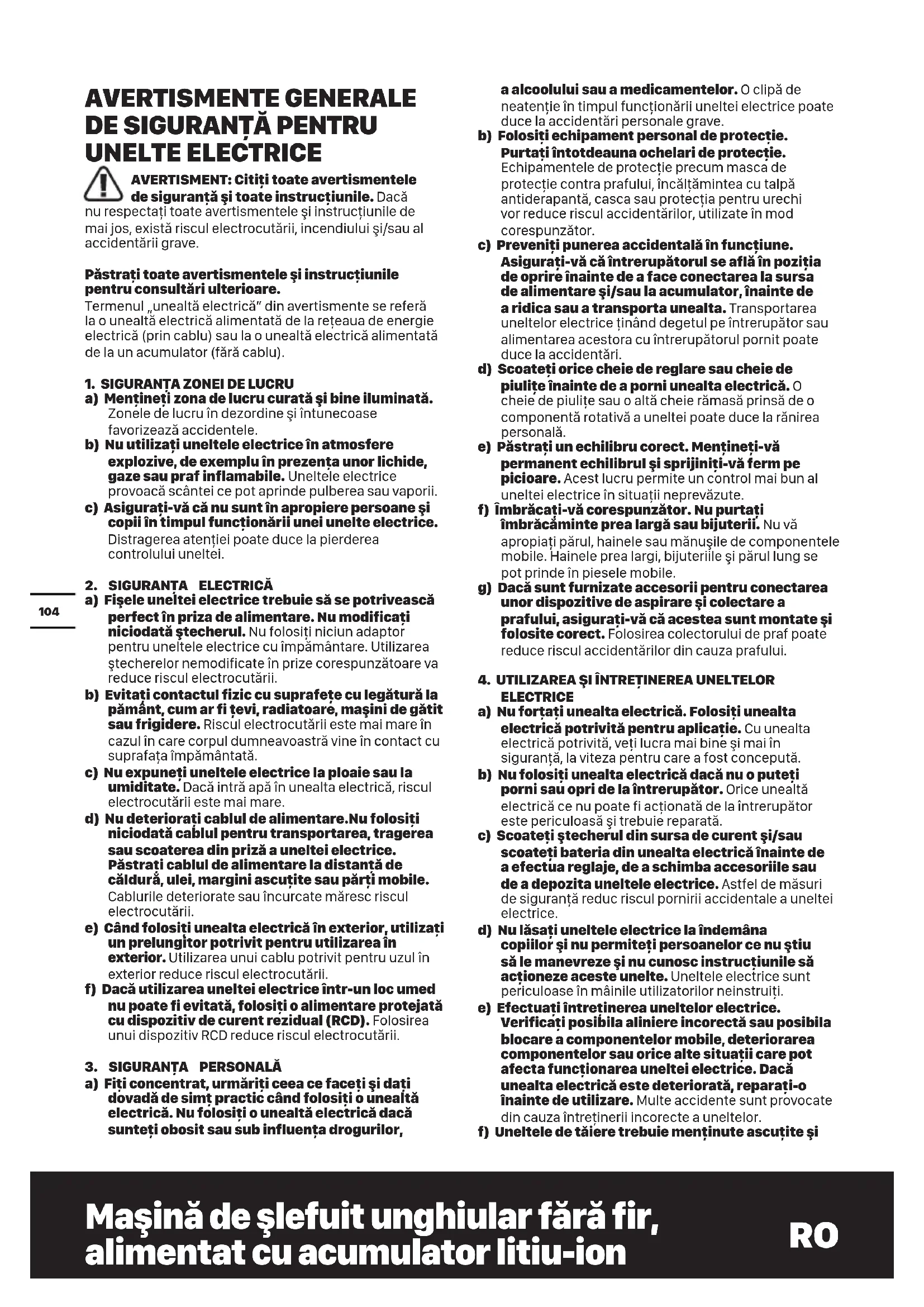

UNELTE ELECTRICE AVERTISMENT: Citiţi toate avertismentele de siguranţă şi toate instrucţiunile. Dacă nu respectaţi toate avertismentele şi instrucţiunile de mai jos, există riscul electrocutării, incendiului şi/sau al accidentării grave. Păstraţi toate avertismentele şi instrucţiunile pentru consultări ulterioare. Termenul „unealtă electrică” din avertismente se referă la o unealtă electrică alimentată de la reţeaua de energie electrică (prin cablu) sau la o unealtă electrică alimentată de la un acumulator (fără cablu).

1. SIGURANŢA ZONEI DE LUCRU

a) Menţineţi zona de lucru curată şi bine iluminată. Zonele de lucru în dezordine şi întunecoase favorizează accidentele. b) Nu utilizaţi uneltele electrice în atmosfere explozive, de exemplu în prezenţa unor lichide, gaze sau praf inflamabile. Uneltele electrice provoacă scântei ce pot aprinde pulberea sau vaporii. c) Asiguraţi-vă că nu sunt în apropiere persoane şi copii în timpul funcţionării unei unelte electrice. Distragerea atenţiei poate duce la pierderea controlului uneltei.

2. SIGURANŢA ELECTRICĂ

a) Fişele uneltei electrice trebuie să se potrivească perfect în priza de alimentare. Nu modificaţi niciodată ştecherul. Nu folosiţi niciun adaptor pentru uneltele electrice cu împământare. Utilizarea ştecherelor nemodificate în prize corespunzătoare va reduce riscul electrocutării. b) Evitaţi contactul fizic cu suprafeţe cu legătură la pământ, cum ar fi ţevi, radiatoare, maşini de gătit sau frigidere. Riscul electrocutării este mai mare în cazul în care corpul dumneavoastră vine în contact cu suprafaţa împământată. c) Nu expuneţi uneltele electrice la ploaie sau la umiditate. Dacă intră apă în unealta electrică, riscul electrocutării este mai mare. d) Nu deterioraţi cablul de alimentare.Nu folosiţi niciodată cablul pentru transportarea, tragerea sau scoaterea din priză a uneltei electrice. Păstraţi cablul de alimentare la distanţă de căldură, ulei, margini ascuţite sau părţi mobile. Cablurile deteriorate sau încurcate măresc riscul electrocutării. e) Când folosiţi unealta electrică în exterior, utilizaţi un prelungitor potrivit pentru utilizarea în exterior. Utilizarea unui cablu potrivit pentru uzul în exterior reduce riscul electrocutării. f) Dacă utilizarea uneltei electrice într-un loc umed nu poate fi evitată, folosiţi o alimentare protejată cu dispozitiv de curent rezidual (RCD). Folosirea unui dispozitiv RCD reduce riscul electrocutării.

3. SIGURANŢA PERSONALĂ

a) Fiţi concentrat, urmăriţi ceea ce faceţi şi daţi dovadă de simţ practic când folosiţi o unealtă electrică. Nu folosiţi o unealtă electrică dacă sunteţi obosit sau sub influenţa drogurilor, a alcoolului sau a medicamentelor. O clipă de neatenţie în timpul funcţionării uneltei electrice poate duce la accidentări personale grave. b) Folosiţi echipament personal de protecţie. Purtaţi întotdeauna ochelari de protecţie. Echipamentele de protecţie precum masca de protecţie contra prafului, încălţămintea cu talpă antiderapantă, casca sau protecţia pentru urechi vor reduce riscul accidentărilor, utilizate în mod corespunzător. c) Preveniţi punerea accidentală în funcţiune. Asiguraţi-vă că întrerupătorul se află în poziţia de oprire înainte de a face conectarea la sursa de alimentare şi/sau la acumulator, înainte de a ridica sau a transporta unealta. Transportarea uneltelor electrice ţinând degetul pe întrerupător sau alimentarea acestora cu întrerupătorul pornit poate duce la accidentări. d) Scoateţi orice cheie de reglare sau cheie de piuliţe înainte de a porni unealta electrică. O cheie de piuliţe sau o altă cheie rămasă prinsă de o componentă rotativă a uneltei poate duce la rănirea personală. e) Păstraţi un echilibru corect. Menţineţi-vă permanent echilibrul şi sprijiniţi-vă ferm pe picioare. Acest lucru permite un control mai bun al uneltei electrice în situaţii neprevăzute. f) Îmbrăcaţi-vă corespunzător. Nu purtaţi îmbrăcăminte prea largă sau bijuterii. Nu vă apropiaţi părul, hainele sau mănuşile de componentele mobile. Hainele prea largi, bijuteriile şi părul lung se pot prinde în piesele mobile. g) Dacă sunt furnizate accesorii pentru conectarea unor dispozitive de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt montate şi folosite corect. Folosirea colectorului de praf poate reduce riscul accidentărilor din cauza prafului.

4. UTILIZAREA ŞI ÎNTREŢINEREA UNELTELOR

ELECTRICE a) Nu forţaţi unealta electrică. Folosiţi unealta electrică potrivită pentru aplicaţie. Cu unealta electrică potrivită, veţi lucra mai bine şi mai în siguranţă, la viteza pentru care a fost concepută. b) Nu folosiţi unealta electrică dacă nu o puteţi porni sau opri de la întrerupător. Orice unealtă electrică ce nu poate fi acţionată de la întrerupător este periculoasă şi trebuie reparată. c) Scoateţi ştecherul din sursa de curent şi/sau scoateţi bateria din unealta electrică înainte de a efectua reglaje, de a schimba accesoriile sau de a depozita uneltele electrice. Astfel de măsuri de siguranţă reduc riscul pornirii accidentale a uneltei electrice. d) Nu lăsaţi uneltele electrice la îndemâna copiilor şi nu permiteţi persoanelor ce nu ştiu să le manevreze şi nu cunosc instrucţiunile să acţioneze aceste unelte. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi. e) Efectuaţi întreţinerea uneltelor electrice. Verificaţi posibila aliniere incorectă sau posibila blocare a componentelor mobile, deteriorarea componentelor sau orice alte situaţii care pot afecta funcţionarea uneltei electrice. Dacă unealta electrică este deteriorată, reparaţi-o înainte de utilizare. Multe accidente sunt provocate din cauza întreţinerii incorecte a uneltelor. f) Uneltele de tăiere trebuie menţinute ascuţite şi105 Maşină de şlefuit unghiular fără fir, alimentat cu acumulator litiu-ion

curate. Riscul blocării uneltelor de tăiere cu margini ascuţite întreţinute corect este mai mic şi acestea sunt mai uşor de controlat. g) Folosiţi unealta electrică, accesoriile, piesele etc. conform acestor instrucţiuni, luând în considerare condiţiile de lucru şi operaţia de efectuat. Folosirea uneltei electrice pentru operaţii diferite de cele pentru care a fost concepută poate duce la accidentare.

5. UTILIZAREA ŞI ÎNTREŢINEREA UNELTELOR CU

ACUMULATORI a) Efectuaţi reîncărcarea numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un anumit tip de acumulator poate prezenta risc de incendiu dacă este utilizat cu alt tip de acumulator. b) Folosiţi maşinile electrice numai cu acumulatorii special destinaţi acestora. Utilizarea oricăror altor acumulatori poate prezenta risc de rănire şi de incendiu. c) Când nu folosiţi acumulatorul, ţineţi-l la distanţă de obiecte metalice precum agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, ce pot constitui o legătură între cele două borne. Un scurtcircuit al bornelor acumulatorului poate duce la arsuri sau incendiu. d) În condiţii necorespunzătoare de utilizare, se poate prelinge lichid din acumulator; evitaţi contactul. În caz de producere accidentală a contactului, clătiţi bine cu apă. Dacă v-a intrat lichid în ochi, consultaţi imediat medicul. Lichidul expulzat din acumulator poate cauza iritaţii sau arsuri.

persoane calificate, folosind doar piese de schimb identice. Acest lucru va asigura folosirea în continuare a uneltei electrice în siguranţă.

OPERAŢIILE DE POLIZARE SAU RETEZARE CU DISC ABRAZIV: a) Această unealtă electrică este concepută să funcţioneze ca polizor sau unealtă pentru retezat. Citiţi toate avertismentele privind siguranţa, instrucţiunile, ilustraţiile şi specificaţiile furnizate cu această maşină electrică. Dacă nu respectaţi toate instrucţiunile de mai jos, există riscul electrocutării, incendiului şi/sau al accidentării grave. b) Nu este recomandată executarea operaţiilor cum ar fi polizarea, şlefuirea, curăţarea cu peria de sârmă cu această maşină electrică. Operaţiile pentru care această maşină electrică nu a fost concepută pot fi periculoase şi pot provoca vătămări corporale. c) Nu utilizaţi accesorii care nu sunt concepute special şi recomandate de către producătorul maşinii. Chiar dacă accesoriul poate fi ataşat uneltei electrice, operarea în siguranţă nu este garantată. d) Turaţia nominală a accesoriului trebuie să fie cel puţin egală cu turaţia maximă marcată pe maşina electrică. Accesoriile utilizate la o turaţie superioară celei nominale se pot sparge şi împrăştia. e) Diametrul exterior şi grosimea accesoriului trebuie să se încadreze în capacitatea nominală a uneltei electrice. Accesoriile de dimensiuni incorecte nu pot fi protejate sau controlate în mod corespunzător. f) Accesoriile prevăzute cu inserţie filetată trebuie trebuie să se potrivească exact pe filetul arborelui de polizat. La accesoriile montate prin flanşe, diametrul găurii accesoriului trebuie să se porivească cu diametrul de prindere al flanşei. Accesoriile care nu sunt fixate exact la scula electrică, se rotesc neuniform, vibrează foarte puternic şi pot duce la pierderea controlului. g) Nu utilizaţi un accesoriu deteriorat. Înainte de fiecare utilizare, inspectaţi accesoriul, precum discurile abrazive, în privinţa fisurilor şi crăpăturilor, talerele suport în privinţa crăpăturilor, rupturilor sau uzurii excesive. Dacă scăpaţi pe jos maşina sau accesoriul, inspectaţi- le cu privire la deteriorări sau instalaţi un accesoriu intact. După inspectarea şi instalarea unui accesoriu, îndepărtaţi-vă împreună cu persoanele din apropiere la depărtare de planul accesoriului rotativ şi porniţi maşina la turaţia maximă în gol timp de un minut. Accesoriile deteriorate se vor sparge în mod normal pe durata acestui test. h) Purtaţi echipament personal de protecţie. În funcţie de aplicaţie, folosiţi o mască de protecţie, ochelari de protecţie sau viziere de protecţie. Dacă este cazul, purtaţi o mască de protecţie contra prafului, dispozitive de protecţie a auzului, mănuşi şi un şorţ de lucru capabil să oprească fragmentele mici abrazive sau fragmentele din piesa de prelucrat. Echipamentul de protecţie pentru ochi trebuie să aibă capacitatea de a opri resturile proiectate în aer generate la diverse operaţii. Masca de protecţie contra prafului sau masca respiratoare trebuie să aibă capacitatea de a filtra particulele generate în timpul operaţiei respective. Expunerea prelungită la zgomot foarte puternic poate provoca pierderea auzului.

i) Ţineţi persoanele din jur la o distanţă sigură faţă

de zona de lucru. Orice persoană care pătrunde în zona de lucru trebuie să poarte echipament personal de protecţie. Fragmentele din piesa de prelucrat sau ale unui accesoriu spart pot fi proiectate în jur cauzând vătămări corporale în zona imediat adiacentă zonei de lucru. j) Ţineţi unealta electrică doar de suprafeţele de prindere izolate atunci când efectuaţi o operaţiune în care accesoriul de tăiere poate intra în contact cu fire ascunse. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutrare. k) Nu aşezaţi niciodată jos maşina electrică înainte de oprirea completă a discului. Accesoriul aflat în106 Maşină de şlefuit unghiular fără fir, alimentat cu acumulator litiu-ion

rotaţie ar putea apuca suprafaţa şi trage de maşina electrică fără a o putea controla. l) Nu lăsaţi maşina electrică în funcţiune în timp ce o transportaţi lângă corpul dumneavoastră. Contactul accidental cu accesoriul aflat în rotaţie vă poate agăţa îmbrăcămintea, trăgând accesoriul spre corpul dumneavoastră. m) Curăţaţi în mod regulat gurile de ventilaţie ale maşinii electrice. Ventilatorul motorului va atrage praf în interiorul carcasei, iar acumularea de pudră de metal în exces poate cauza pericole electrice. n) Nu operaţi maşina electrică în apropierea unor materiale inflamabile. Scânteile pot aprinde aceste materiale. o) Nu utilizaţi accesorii care necesită agenţi de răcire lichizi. Utilizarea apei sau a altor agenţi de răcire lichizi poate cauza electrocutarea sau şocuri electrice. p) Ţineţi de mânerul uneltei când lucraţi. Utilizaţi întotdeauna mânerele auxiliare furnizate cu unealta. Pierderea controlului poate duce la răniri. INSTRUCŢIUNI SUPLIMENTARE PRIVIND

Reculul este o reacţie bruscă la înţepenirea sau agăţarea unui disc, unui taler suport, unei perii sau unui alt accesoriu aflat în rotaţie. Agăţarea sau prinderea cauzează blocarea rapidă a accesoriului rotativ, iar acesta, la rândul său, va duce la pierderea controlului uneltei electrice şi forţarea acesteia în direcţia opusă rotaţiei accesoriului. De exemplu, dacă un disc abraziv este prins sau agăţat în piesa de lucru, marginea discului care intră în punctul de prindere poate săpa în suprafaţa materialului, cauzând ieşirea discului sau reculul acestuia. Discul poate sări spre utilizator sau în direcţie opusă acestuia, în funcţie de direcţia de mişcare a discului în punctul de blocare. În astfel de condiţii, discurile abrazive se pot de asemenea sparge. Reculul este rezultatul utilizării incorecte a scalei electrice şi/sau al procedeelor sau condiţiilor de lucru necorespunzătoare, putând fi evitat prin adoptarea unor măsuri de precauţie adecvate prezentate în continuare. a) Menţineţi o priză fermă pe maşina electrică şi poziţionaţi-vă corpul şi braţele astfel încât să contracaraţi forţele de recul. Folosiţi întotdeauna mânerul auxiliar, dacă există, pentru a contracara în mod optim reculurile sau momentul de torsiune reactiv din faza de pornire. Utilizatorul poate contracara momentele de torsiune reactive sau forţele de recul, dacă îşi ia măsuri de precauţie adecvate. b) Nu aşezaţi niciodată mâna în apropierea accesoriului rotativ. Reculul poate împinge accesoriul peste mâna dumneavoastră. c) Nu vă poziţionaţi corpul în zona în care se va deplasa maşina electrică, în cazul reculului. Reculul va proiecta unealta în direcţie opusă rotaţiei discului în punctul de agăţare. d) Procedaţi cu deosebită atenţie atunci când prelucraţi colţuri, muchii ascuţite etc. Evitaţi izbiturile şi salturile accesoriului. Colţurile, muchiile ascuţite sau salturile au tendinţa de a agăţa accesoriul aflat în rotaţie şi conduc la pierderea controlului sau apariţia reculurilor. e) Nu ataşaţi o pânză de ferăstrău cu lanţ pentru scobirea lemnului sau o pânză de ferăstrău dinţată. Astfel de pânze pot crea reculuri frecvente şi pierderea controlului. INSTRUCŢIUNI SUPLIMENTARE PRIVIND

PENTRU OPERAŢIILE DE POLIZARE ŞI RETEZARE CU DISC ABRAZIV a) Utilizaţi doar discuri recomandate pentru maşina dumneavoastră electrică şi apărătoarea specifică proiectată pentru discul selectat. Discurile pentru care nu a fost concepută maşina electrică nu pot fi protejate corespunzător şi nu sunt sigure. b) Discurile de şelfuire cu degajare trebuie astfel montate încât suprafaţa lor de şlefuire să nu depăşească planul marginii apărătoarei de protecţie. Un disc de şlefuire montat necorespunzător, care depăşeşte planul apărătoarei de protecţie, nu poate fi acoperit suficient. c) Apărătoarea trebuie ataşată ferm la scula electrică şi poziţionată pentru siguranţă maximă, astfel încât operatorul să fie expus la o porţiune cât mai mică a discului. Apărătoarea ajută la protejarea operatorului de fragmentele discului spart şi de contactul accidental cu discul, precum şi de scânteile care pot aprinde îmbrăcămintea. d) Discurile trebuie utilizate numai pentru aplicaţiile recomandate. De exemplu: nu polizaţi cu partea laterală a discului abraziv de retezat. Discurile abrazive de retezat sunt concepute pentru polizarea periferică, iar aplicarea unor forţe laterale asupra acestor discuri poate provoca spargerea lor. e) Folosiţi întotdeauna flanşe de disc intacte, cu diametru adecvat pentru discul folosit. Flanşele de disc adecvate fixează discul reducând astfel posibilitatea de rupere a acestuia. Flanşele pentru discuri abrazive de retezat pot fi diferite de flanşele pentru discuri de polizat. f) Nu utilizaţi discuri uzate de la maşini electrice mai mari. Discurile destinate unor maşini electrice mai mari nu sunt adecvate pentru turaţia mai ridicată a maşinii mai mici şi pot exploda.107 Maşină de şlefuit unghiular fără fir, alimentat cu acumulator litiu-ion

a) Nu „înţepeniţi” discul pentru retezat şi nici nu aplicaţi o presiune excesivă. Nu încercaţi să executaţi o adâncime excesivă a tăieturii. Supratensionarea discului măreşte sarcina şi susceptibilitatea de a torsiona sau a de a înţepeni discul în tăietură şi posibilitatea de recul sau spargere a discului. b) Nu vă poziţionaţi corpul în linie sau în spatele discului aflat în rotaţie. Când discul se îndepărtează de corpul dumneavoastră în timpul operării, reculul posibil poate împinge discul rotativ şi maşina electrică direct spre dumneavoastră. c) Atunci când discul este înţepenit sau când este întreruptă o tăiere din orice motiv, opriţi scula electrică şi ţineţi-o nemişcată până când discul se opreşte complet. Nu încercaţi niciodată să scoateţi discul din tăietură în timp ce discul este în mişcare, altfel poate apărea reculul. Investigaţi şi efectuaţi acţiunile corective pentru a elimina cauza înţepenirii discului. d) Nu reporniţi operaţia de retezare în piesa de prelucrat. Lăsaţi discul să ajungă la viteza maximă şi pătrundeţi din nou cu atenţie în tăietură. Discul poate înţepeni, se poate deplasa în sus sau provoca recul, dacă scula electrică este repornită în piesa de prelucrat. e) Sprijiniţi panourile sau orice piesă de prelucrat de dimensiuni mari pentru a minimiza riscul de ciupire şi recul al discului. Piesele de prelucrat mari tind să se încovoieze sub propria greutate. Sub piesa de prelucrat trebuie amplasate suporturi pe ambele laturi, lângă linia de tăiere şi lângă marginea piesei de prelucrat pe ambele părţi ale discului. f) Acordaţi o atenţie sporită atunci când executaţi o „decupare prin plonjare” în pereţii existenţi sau în alte zone mascate. Discul poate tăia conducte de gaz sau de apă, cabluri electrice sau obiecte care pot provoca un recul. AVERTISMENTE PRIVIND

ACUMULATOR a) Nu demontaţi, deschideţi sau rupeţi celulele sau acumulatorul. b) Nu scurtcircuitaţi un acumulator. Nu depozitaţi acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când acumulatorul nu este utilizat, ţineţi-l la distanţă de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor acumulatorului poate cauza arsuri sau incendii. c) Nu expuneţi acumulatorul la căldură sau foc. Evitaţi depozitarea în lumina directă a soarelui. d) Nu supuneţi acumulatorul la şocuri mecanice. e) În cazul scurgerii acumulatorului, aveţi grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălaţi zona afectată cu apă din belşug şi solicitaţi asistenţă medicală. f) Menţineţi acumulatorul curat şi uscat. g) Ştergeţi bornele acumulatorului cu o cârpă curată şi uscată dacă se murdăresc. h) Acumulatorul trebuie încărcat înainte de utilizare. Consultaţi întotdeauna aceste instrucţiuni şi utilizaţi procedura de încărcare corectă.

i) Nu lăsaţi acumulatorul la încărcat dacă nu îl

utilizaţi. j) După perioade extinse de depozitare, poate fi necesară încărcarea şi descărcarea acumulatorului de mai multe ori pentru a obţine performanţe maxime. k) Reîncărcaţi folosind doar încărcătorul specificat de Worx. Nu utilizaţi niciun alt încărcător în afară de cel conceput specific pentru utilizarea cu acest echipament. l) Nu utilizaţi acumulatoare care nu sunt concepute pentru utilizarea cu acest echipament. m)Nu lăsaţi acumulatorul la îndemâna copiilor. n) Păstraţi documentaţia originală a produsului pentru consultări ulterioare. o) Scoateţi acumulatorul din echipament dacă nu îl utilizaţi. p) Depuneţi acumulatorul la deşeuri în mod corespunzător. q) Nu introduceţi în aparat acumulatoare care provin de la producători diferiţi sau cu capacităţi, dimensiuni sau tipuri diferite. r) Ţineţi acumulatorul departe de microunde și presiune ridicată. SIMBOLURI Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucţiuni Avertisment Purtaţi echipament de protecţie pentru urechi108 Maşină de şlefuit unghiular fără fir, alimentat cu acumulator litiu-ion

Purtaţi echipament de protecţie pentru ochi Purtaţi mască de protecţie contra prafului Purtaţi mănuşi de protecţie Dacă nu este manipulată corect, bateria poate intra în ciclul de apă și poate provoca daune ecosistemului. Nu aruncaţi bateriile uzate ca deșeuri municipale nesortate. Nu ardeţi Asiguraţi-vă că acumulatorul este scos înaintea schimbării accesoriilor. Li-I on Acumulator litiu-ion, care a fost etichetat cu simbolurile asociate cu “colectarea separată” a tuturor acumulatorilor și acumulatorilor. Acesta este apoi reciclat sau eliminat pentru a reduce impactul asupra mediului. Bateriile pot fi dăunătoare mediului și sănătăţii umane deoarece conţin substanţe nocive. Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

*Nu toate accesoriile ilustrate sau descrise sunt incluse în livrarea standard. DATE TEHNICE Tip WX800 WX800.X (800—819 - denumirea maşinii, reprezentând polizorul unghiular) WX800 WX800.X Tensiune 20V Max** Turaţie nominală fără sarcină 8600/min Dimensiune disc 115mm Alezaj disc 22mm Filet arbore M14 Greutate unealtă ( Instrument scump) 1.54kg **Tensiune măsurată în gol. Tensiunea iniţială a bateriei atinge maximum 20 volţi. Tensiunea nominală este de 18 volţi. *** X = 1-999, A-Z, M1-M9 sunt destinate doar clienţilor diferiţi, nu există modificări legate de siguranţă între aceste modele.

ZGOMOTUL Presiune sonică ponderată L

: 86.8dB(A) Putere acustică ponderată L

3 dB(A) Purtaţi echipament de protecţie pentru urechi.109 Maşină de şlefuit unghiular fără fir, alimentat cu acumulator litiu-ion

VIBRAŢIILE Valori totale vibraţii (sumă vectorială triaxială) determinată conform EN 60745: Şlefuirea suprafeţelor sau decupare abrazivă Valoare emisii de vibraţii

Marjă de eroare K = 1.5m/s Valoarea totală declarată a vibraţiilor poate fi utilizată pentru compararea unei unelte cu o alta şi, de asemenea, poate fi utilizată în cazul unei evaluări preliminare a expunerii. AVERTISMENT Valoarea emisiilor de vibraţii în timpul utilizării efective a uneltei electrice poate diferi de valoarea nivelului declarat, în funcţie de modul în care unealta este utilizată, în funcţie de următoarele exemple şi alte variaţii privind utilizarea uneltei: Modul în care scula este folosită şi tipul de materiale tăiate sau sfredelite. Unealta să fie într-o stare bună şi întreţinută corespunzător. Utilizarea accesoriului corect pentru unealtă, fiind ascuţit şi în bună stare de funcţionare. Strângerea cu fermitate a mânerelor şi utilizarea oricăror accesorii anti-vibraţii. Iar unealta este utilizată conform destinaţiei de utilizare şi acestor instrucţiuni. Această unealtă poate cauza sindromul vibraţiei mâinii-braţului dacă nu este utilizată corespunzător. AVERTISMENT Pentru precizie, o estimare a nivelului de expunere în condiţiile de utilizare reale trebuie de asemenea să ţină cont de toate componentele ciclului de operare, precum momentele când unealta este oprită şi când merge în gol, dar nu efectuează operaţia propriu-zisă. Acest lucru ar putea reduce semnificativ nivelul de expunere pe durata totală de lucru. Ajută la reducerea riscului de expunere la vibraţii. Utilizaţi ÎNTOTDEAUNA dălţi, burghie şi lame ascuţite. Întreţineţi unealta în conformitate cu aceste instrucţiuni şi menţineţi-o bine lubrifiată (dacă este cazul). Dacă unealta va fi utilizată în mod regulat, investiţi în accesorii anti-vibraţii. Planificaţi-vă lucrul pentru a desfăşura utilizarea uneltelor cu nivel ridicat de vibraţii de-a lungul mai multor zile. Categorie Tip Capacitate 20V Acumulator WA3550 1.5Ah WA3550.1 1.5Ah WA3551 2.0Ah WA3551.1 2.0Ah WA3553 4.0Ah 20V Încărcător WA3760 0.4A WA3869 2.0A WA3880 2.0A Vă recomandăm să achiziţionaţi accesorii din magazinul în care sunt vândute instrumentele. Consultaţi pachetul accesoriu pentru mai multe detalii. Personalul magazinului vă poate ajuta și consilia.

INSTRUCŢIUNI DE UTILIZARE

NOTĂ: Înainte de a utiliza unealta, citiţi cu atenţie manualul de instrucţiuni.

DESTINAŢIA DE UTILIZARE

Maşina este destinată tăierii, şlefuirii şi perierii metalelor şi materialelor din piatră fără a folosi apă. Pentru tăierea pieselor din metal, trebuie utilizată o apărătoare specială de protecţie pentru tăiere (accesoriu).

Scoaterea acumulatorului Consultaţi Fig. A1 Încărcarea acumulatorului Consultaţi Fig. A2 Instalarea acumulatorului ATENŢIE Nu efectuaţi înlocuirea acumulatorului descărcat până când discul de şlefuire/ tăiere nu se opreşte complet! Consultaţi Fig. A3 Asamblare Instalarea Mânerului Auxiliar Consultaţi Fig. B Montajul discurilor abrazive/ de tăiere Consultaţi Fig.C1, C2, C3110110 Maşină de şlefuit unghiular fără fir, alimentat cu acumulator litiu-ion

Reglarea apărătorii discului NOTĂ: Înaintea oricăror lucrări cu maşina propriu- zisă, Scoateţi acumulatorul. Pentru operaţiile cu discuri de polizare sau retezare, trebuie montată apărătoarea pentru disc. Utilizaţi întotdeauna tipul corect de disc pentru aplicaţia dvs. Dacă unitatea trebuie să efectueze operaţii de debitare, trebuie să fi e echipată cu o apărătoarea specială pentru acest scop. Proiecţia codată de pe apărătoarea discului garantează faptul că poate fi montată doar o apărătoare care se potriveşte tipului de maşină. Deschideţi pârghia de strângere (13). Aşezaţi apărătoarea pentru disc cu proiecţia codată în canelura codată de pe arborele capului maşinii şi rotiţi în poziţia dorită (poziţia de lucru). Pentru a fixa apărătoarea pentru disc, închideţi pârghia destrângere (13). Partea închisă a apărătorii pentru disc trebuie să fie întotdeauna îndreptată spre operator. Consultaţi Fig. D OPERAŢIUNE Utilizarea întrerupătorului cuplat/decuplat Consultaţi Fig. E Locui pentru prindere Consultaţi Fig. F Rectificare brută AVERTIZARE! Nu utilizaţi discul de tăiere pentru rectificare brută. TĂIEREA Consultaţi Fig. G

1. Porniţi întotdeauna în gol pentru a atinge viteza

maximă şi apoi începe operaţia.

2. Nu forţaţi discul să lucreze la viteză mai mare,

reducerea vitezei de avans a discului înseamnă un timp de lucru mai mare.

3. Lucraţi întotdeauna la un unghi de 15-30° între disc şi

piesa de prelucrat. Unghiurile mai mari vor produce crestături pe piesa de prelucrat şi vor afecta finisajul de suprafaţă. Deplasaţi polizorul unghiular de-a lungul piesei prelucrate, înainte şi înapoi.

4. Când utilizaţi un disc de rezetare, nu modificaţi

niciodată unghiul de tăiere deoarece veţi încetini discul şi motorul polizorului unghiular sau veţi rupe discul. Când efectuaţi o operaţie de tăiere, tăiaţi doar în direcţia opusă rotaţiei discului. Dacă tăiaţi în aceeaşi direcţie ca direcţia de rotaţie a discului, discul poate ieşi din tăietura efectuată.

5. Când tăiaţi materiale foarte dure, cele mai bune

rezultate pot fi obţinute cu un disc de diamant.

6. Când utilizaţi un disc de diamant, acesta se va încinge

foarte tare. În acest caz, veţi observa un inel de scântei în jurul discului rotativ. Întrerupeţi tăierea şi lăsaţi discul să se răcească operând în gol timp de 2-3 minute.

7. Asiguraţi-vă întotdeauna că piesa de prelucrat este

ţinută sau fixată ferm pentru a împiedica mişcarea. ÎNTREŢINERE Scoateţi acumulatorul din unealtă înainte de a efectua orice ajustări, operaţiuni de service sau întreţinere. Interiorul uneltei electrice nu conţine piese care pot fi depanate de către utilizator. Nu utilizaţi niciodată apă sau agenţi chimici de curăţare pentru curăţarea uneltei electrice. Ştergeţi unealta cu o cârpă uscată. Depozitaţi întotdeauna unealta într-un loc uscat. Menţineţi fantele de aerisire a motorului curate. Feriţi de praf toate comenzile de lucru. Ocazional, puteţi observa scântei prin fantele de aerisire. Acest lucru este normal şi nu va defecta unealta electrică. DEPANAREA Deşi noul polizor unghiular este foarte simplu de operat, dacă întâmpinaţi probleme, verificaţi următoarele:

1. Dacă discul polizorului dumneavoastră oscilează sau

vibrează, verificaţi dacă flanşa exterioară este strânsă; verificaţi dacă discul este localizat corect pe placa flanşei.

2. Dacă există dovezi că discul este deteriorat, nu îl

utilizaţi deoarece se poate dezintegra, îndepărtaţi-l şi înlocuiţi cu un disc nou. Depuneţi la deşeuri discurile vechi în mod corespunzător.

3. Dacă lucraţi cu aluminiu sau un aliaj moale similar,

discul se va înţepeni rapid şi nu va poliza eficient.

Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.111 Akumulátorová Li-Ion úhlová bruska
