WX800.9 - Drvič WORX - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma WX800.9 WORX vo formáte PDF.
| Typ produktu | Bezdrôtová uhlová brúska |
| Značka | Worx |
| Model | WX800.9 (séria WX800) |
| Menovité napätie | 20 V max (18 V menovité) |
| Voľnobežné otáčky | 8600 ot/min |
| Priemer kotúča | 115 mm |
| Priemer otvoru kotúča | 22 mm |
| Závit vretena | M14 |
| Hmotnosť (samotný nástroj) | 1,54 kg |
| Hladina akustického tlaku (LpA) | 86,8 dB(A) |
| Hladina akustického výkonu (LwA) | 97,8 dB(A) |
| Vibrácie (brúsenie povrchu) | 4,3 m/s² (neistota K=1,5 m/s²) |
| Napájanie | Lítium-iónová batéria 20 V |
| Kompatibilná batéria | Worx séria WA3 (1,5 Ah, 2,0 Ah, 4,0 Ah) |
| Kompatibilná nabíjačka | WA3760 (0,4 A), WA3869 (2,0 A), WA3880 (2,0 A) |
| Hlavné funkcie | Brúsenie, rezanie, kefovanie |
| Vypínač | Zapnutie/vypnutie s tlačidlom blokovania |
| Ochrana | Nastaviteľný ochranný kryt (brúsenie a rezanie) |
| Obsah balenia | Nastaviteľná prídavná rukoväť, univerzálny kľúč, vnútorná/vonkajšia príruba, poistná matica |
| Údržba | Čistiť suchou handričkou; udržiavať vetracie štrbiny čisté |
| Bezpečnosť | Bezpečnostné štartovanie, zastavenie pri zaseknutí príslušenstva (spätný ráz) |
| Záruka | Pozri návod na podmienky |
Často kladené otázky - WX800.9 WORX
Otázky používateľov k WX800.9 WORX
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Drvič vo formáte PDF zadarmo! Nájdite svoj návod WX800.9 - WORX a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. WX800.9 značky WORX.

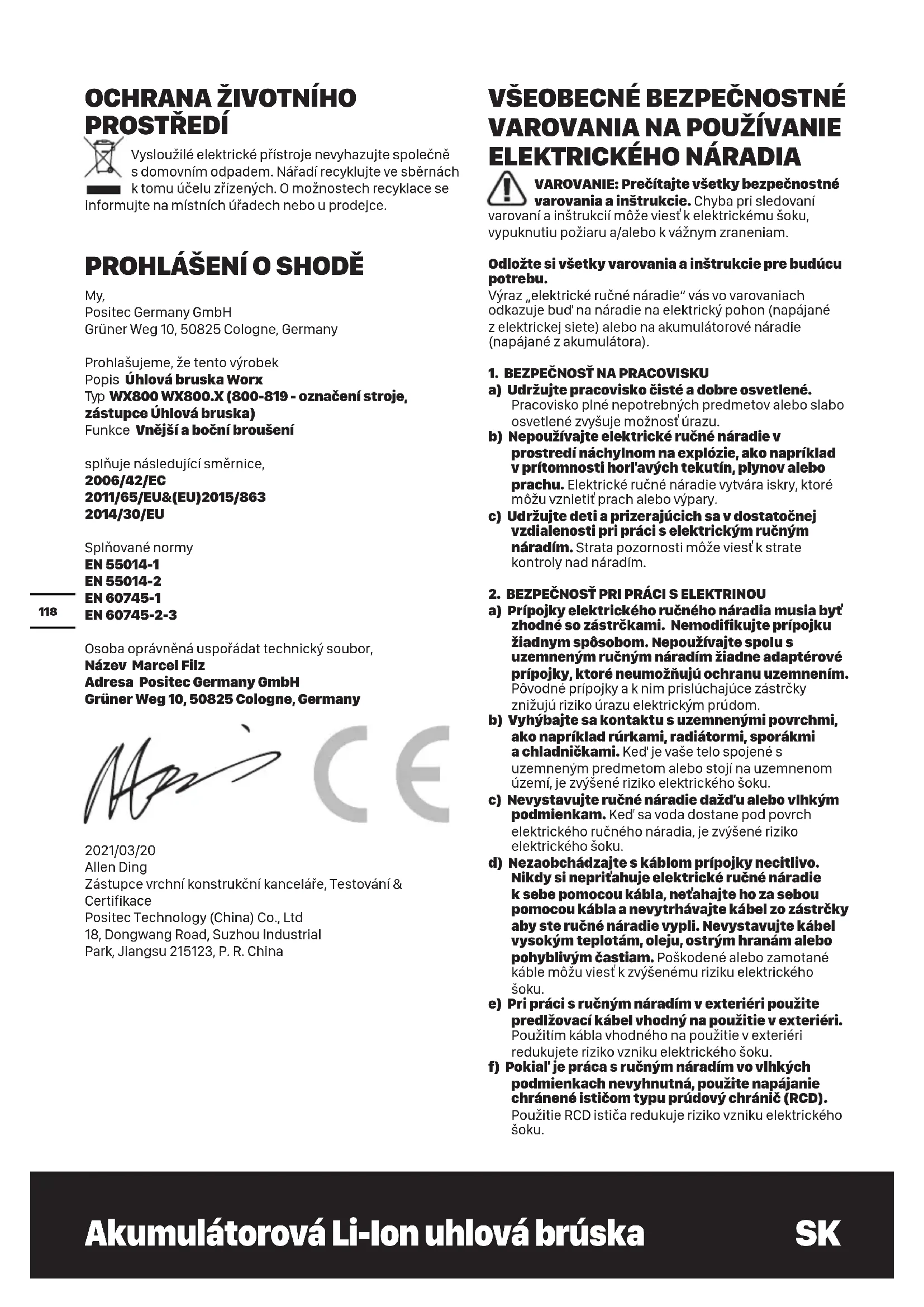

NÁVOD NA OBSLUHU WX800.9 WORX
elektrickým proudem.
vypuknutiu požiaru a/alebo k vázznym zraneniam.
Odložte si vsetky varovania a instrukcie pre budúcu potrebu.
Vyraz „elektrické ručné náradie“ vás vo varovaniach odkazuje bud' na náradie na elektricky pohon (napájané z elektrickej siete) alebo na akumulátorové náradie (napájané z akumuláctora).
1. BEZPECNOST NA PRACOVISKU
a) Udržujte pracovisko Čišć a dobre osvetlené.
Pracovisko plné nepotrebných predmetov alebo slabo osvetlené zvyšuje možnost urazu.
b) Nepoužívajte elektrické ručné náradie v prostredi nachylnom na explózie, ako například v pritomnosti horl'avych tekutín, plynov alebo prachu. Elektrické ručné náradie vytvára iskry, ktoré možu vznietit prac alebo výpary.
c) Udržujte deti a prizerajúcich sa v dostatočnej vzdialenosti pri práci s elektrickým ručným náradím. Strata pozornosti moze viest k strate kontroly nad náradím.
2. BEZPEČNOST PRI PRÁCİ SELEKTRINOU
a) Prípojky elektrického ručného náradia musia byt zhodné so zástrčkami. Némodifikujte prípojku ziadnám spósobom. Nepoužívajte spolu s uzemneným ručným náradim ziadne adapteróvo prípojky, ktoré neumožnju ochranu uzemnením. Povodné prípojky a k nim prisluchajuce zástrčky znižujú riziko urazu elektrickým prudom.
b) Vyhybajte sa kontaktu s uzemnenymi povrchmi, aka napriklad rurkami, radiatormi, sporakmi a chladnickami. Ked' je vase telo spojené s uzemnenym predmetom alebo stoj na uzemnenom uzemi, je zvyşene riziko elektrického šoku.
c) Nevystavujte ručné náradie dázd'u alebo vlhkým podmienkam. Ked'sa voda dostane pod povrch elektrického ručného náradia, je zvyšené riziko elektrického šoku.
d) Nezaobchádzajte s káblom prípojky necitlivo. Nikdy si nepritáhuje elektrické ručné náradie k sebe pomocou kábla, netahajte ho za sebou pomocou kábla a nevytrhávajte kábel zo zástrčky aby ste ručné náradie vypli. Nevystavujte kábel yvsokým teplotám, oleju, ostrým hranám alebo pohyblivým Častiam. Poškodené alebo zamotané káble možu viest'k zvyşénému riziku elektrického šoku.
e) Pri práci s ručnám náradím v exteriéri použite predlžovaci kabel vchodné na použitie v exteriéri. Použití mábla vchodného na použitie v exteriéri redukujete riziko vzniku elektrického šoku.
f) Pokial' je práca s ručnám náradím vo vlhých podmienkach nevyhnutné, použite napájanie chránene ističom typu prudový chranič (RCD). Použitie RCD ističa redukuje riziko vzniku elektrického šoku.
3. OSOBNÁ BEZPEÇNOST
a) Bud'te sustredeni, sledujte, co robite, a pri praci s ručnám náradím sa riad'te zdravým Rozumom. Nepoužívajte ručné náradie, ked' ste unavení alebo pod vplyvom omamnych latok, alkoholu alebo liekov. Moment nepozornosti pri praci s ručnám náradim moze viest' k važnemu osobnému zraneniu.
b) Použite osobné ochrannes pomôcky. Vždy noste ochranu oči. Ochranné pomôcky, ako napriklad protiprachová maska, topányk s protistmykovou podrážkou alebo chránice sluchu použité v prislušných podmienkach pomáhaju redukovat vázne osobné zranenia.
c) Predidte neumyselnému zapnutiu. Uistite sa, ze prepinač je vo vypnutej pozicii, pred tym, než zapojite náradie do elektriny a/alebo k akumulátoru, pri zdvihnutí alebo nosení náradia. Nosenie náradia s prstom na prepinači alebo aktívnelo náradia, ktoré je zapnute, zvyšuje možnost urazu.
d) Odstränte akékol'vek nastavovacie kl'uce alebo kl'uce na matice a skrutky pred tym, než zapnete ručné náradie. Nastavovaci alebo iný kl'uc ponechaný pripevný na rotujúcej Časti ručného náradia može spősobit osobný uraz.
e) Nepreceñujte sa. Udržujte si stabilitu a pevnú zem pod nohami za každych podmienok. Umožnjuje vám to lepsiu kontrlu nad ručnám náradím v neocakávanych situáciách.
f) Oblechte sa nalezite. Nenoste vol'ne oblecenie alebo sperky. Udrzujte svoje vlasy, oblecenie a rukavice vzdialene od pohyblivych casti. Vol'ne oblecenie, sperky alebo dlhe vlasy sa mozu do pohyblivych casti zachytit.
g) Pokial'su zariadenia nastavene na spojenie so zariadeniami na zachytávanie a extrakciu prachu, uistite sa, ze su nalezite vyuzite a priopojené. Pouzitim zberaça prachu redukujete riziká spojené s prachom.
4. POUZITIE A UDRZBA RUCNEHO NARADI
a) Nepretăžujte ručné náradie. Použite správné ručné náradie na danú Činost'. Správné ručné náradie spravi prácu lepsie a v medziach, na ktoré bolo navrhnuté.
b) Nepoužívajte ručné náradie,Pokial'sa prepíacneprepína medzi zapnutím a vypnutím. Akékol'vek ručné náradie, ktoré nie je kontrolovatel'né prepíacom,je nebezpecné a musí byt opravené.
c) Odpojte pripojku ručného náradia od zdroja energie a/alebo akumulátora pred tym, než začnete robit'akékol'vek upravy, vymieñat doplky alebo uskladnovat'ručné náradie. Takéto preventívne bezpečnostné opatrenia redukuju riziko nahodného zapnutia ručného náradia.
d) Ked' rucne náradie nepouzivate, skladujte ho mimo dosahu detf a nedovol'te osobam, ktoré nemajú skusenosti s pracou s rucnym náradim alebo neboli oboznámene s tymito instrukciami, dotykata sa náradia. Rucne náradie je nebezpečné v rukách netrénovanej osoby.
e) Udrzba ručného náradia. Skontrolujte chybné pripojenia alebo spojenia pohyblivych Častí, zlomené Časti alebo iné okolnosti, ktoré by mohli ovplyvnić funkčnost'ručného náradia.
f) Udržujte rezacie nastroje ostre a Čisté. Náležite udržiavané rezacie nastroje s ostrými rezacimi hranami su menej nachylné na „zaseknutie" a su l'ahsie ovladatel'né.
g) Používajte elektrické náradie v sulade týmitoPokynmi, berte pritom do uvahy pracovné podmienky a druh vykonávanej práce. Ak sa elektrické náradie použije na iné úcely, než na co je určené, moze dochodzat k nebezpečnám situáciam.
5. POUZIVANIE A STAROSTLIVOST O BATERIOVE ELEKTRICKE NARADIE
a) Nabijajte iba nabijačkou určenou vyrobcom.
Nabijačka, ktorá je vchodná na jedem typ bloku baterií, može pri použiti s iným typom baterií spôsobit požiar.
b) Elektrické náradie používajte iba s určenym typom bloku batérii. Použitie akéhokol'vek iného typu batérii moze zvyšit riziko zranenia a požiaru.
c) Ak sa blok batérii nepoužíva, neukladajte ho do blízkosti iných kovovych predmetov, akó sú sponky na papier, mince, kl'uce, kince, skrutky alebo inédrobné kovové predmetry, ktoré by mohl skratovat kontakty. Skratovanie kontaktov batérie moze viest'k popálenínám alebo vzniku požiaru.
d) Pri nespravnom použivaní moze z baterie vystreknúkvapalina; vyhýbajte sa styku s nou. Ak dojde k styku kvapaliny s pokožkou, oplachnitezasiahnute miestovodou. Ak sa kvapalina dostane do oci, ihned'vyhl'adajte lekársku pomoc. Kvapalina, ktoráunikla z baterie, moze sposobit podráždenie a poleptanie.
6. SERVIS
a) Servisné práce na náradi nechajte vykonat kvalifikovanych pracovnikov s použitím originálnych nahradných dielov. Vysledkom budet trvala bezpečnost pri práci s elektrickým náradím.
a. Toto náradie je určené na fungovanie akobrúska a tiež náradie na rezanie. Precítajte si vsetky výstrahy,Pokyny, prezrite si obrázky a technické parametre poskytované s toutobruskou. Neschopnost dodržiavat varovania apokyny moze viest k elektrickému šoku, vampkutiu požiaru a/alebo k váznym zraneniam.
b. Pomocou tohto elektrického náradia vám neodporúčame vykonávat'cinnosti, ako je brusenie, brusenie drotenou kefou ani lestenie. Cinnosti, pre ktoré nebolo elektrické náradie navrhnute, mozu byt'rizikové a dosledkom moze byt' osobné poranenie.
c. Používajte iba vyrobcom konštruované a odporúcané prisluşenstvo. Skutočnost,Že sa prisluşenstvo da namontovat na vašu brúsku,
d. Príslušenstvo musi byt'stavané majmenej pre menovite otáčky vyznačené na brúské, príslušenstvo použivané pri vysshích ako tychto menovitych otáčkach sa moze rozletiet' na kusy.
e. Vonkajś priemer a hrubka príslušenstva (brúsneho kotúča) musia vyhovovat parametrom brúsky. Brúsne kotúče nesprávnéj vel'koesti nemožno primerane chránit'ani ovládat'.
f. Pracovné nastroje, ktoré su vybavené vložkou so závitom, musia presne pasovat' na zavit brúsneho vretena. Pri takych pracovných nastrojoch, ktoré sa montujú pomocou príruby, treba priemer otvoru pracovného nastroja prisposobit' upinaciemu priemeru príruby. Pracovné nastroje, ktoré nie su presne upevneni do upinaceho mechanizmu ručného elektrického náradia, sa otáčaju nerovnomerne a intensivne vibruju, co moze mat' za následok stratu kontroly nad ručnám elektrickým náradím.
g. Poškodené príslušenstvo nepoužívajte. Pred použitim každučast, ako su brusne kotúce a podložné dosticky, prezrite, cis nemaju prasklyn alebo vystrbené okraje, nie su opotrebované. Pri drōtenych kefach kontrolujte zlomené alebo vypadnute drôty. Ak vám brúska spatne na zem, overte vzniknute poškodenie a pripadne namontujte nepoškodené príslušenstvo. Po tom, co ste prezreli a namontovali príslušenstvo, vzdial'te sa spolu s ostatnými pritomnými osobami mimo roviny otáčania príslušenstva a nechajte brúsku beža' asi minútu bez zátaze. Poškodené príslušenstvo sa obvykle v priebehu tohto testu Rozpadne na kusy.
h. Používajte osobné ochranné prostriedky. Podl’a druhu práce použite tvárový Štít, ochranné alebo bezpečnostné okuliare. Podl’a potreby použite protiprachovú masku, chrániče sluchu, rukavice a pracovnú zásteru, ktorá je schopné zastavit malé abrazivné predmety, alebo kusy bruseného materialu. Ochrana zraku musí byt’schopné zachytit odletujúce malé kúsky vznikajúce pri roznych pracach. Protiprachová maska alebo respirátor musia byt’schopné odfiltrovat’ castice vzniknuté počas práce. Dlhsia expoźicia silnému hlukuMZe poskodit sluch.
i. Nedovol'te tretim osobám prístup na pracovisko. Každá osoba na pracovisku musi používat osobné ochrannes prostriedky. Kusy materialu alebo pracovného nastroja moze odletovat' a spôsobit zranenie aj vo vácšich vzdialenostiach od samotného miesta brúsenia.
j. Tam, kde by sa elektrické náradie pri práci mohlo dostat'do kontaktu so zakrytymi vodičmi, náradie držte za izolované úchopové Časti.
Kontakt s elektrickym vedenim, ktore je pod napatim, moze dostat' pod napatie aj kovove suciastky naradia a sposobit'zasah elektrickym prudom.
k. Náradie neodkladajte, kym sa motor otáča.
Otáčajúci sa pracovný nastroj sa može zarezat do povrchu a vytrhnut náradie spod vasej kontroly.
I. Náradie pri prenášani opreté o bok nesmie byt'zapnuté. Náhodné kontakt s otáčajúcim sa
pracovnym nastrojom moze sposobit zachytenie odevu a pritiahnutie naradia k telu.
m. Pravidelne Čistite vetracie otvory motora. Vetrak motora nasáva dovnútra krytu brúsky prach a prilíné nahromadenie práskového kovu moze spósobit'skrat.
n. Brúsku nepoužívajte v blízkosti horl'avych materiálov. Odletujúce iskry možu spôsobit jeho vznietenie.
o. Nepoužívajte prisluşenstvo, ktorési vyžaduje chladenie kvapalinami. Použitie vody alebo iného kvapalného chladiva moze viest'k urazu elektrickým prudom alebo šoku.
p. Svoje náradie poças prace drzte za rukovat. Použivajte pridavné rukovate rukovati spelu s náradim. Strata kontroly moze viest'k urazu.
Vymrstenie náradia je nahla reakcia na zovrety alebo zachyteny brusny kotuc, podloznu dosticku, kefku alebo ine prisluensstvo. Priskripnutie alebo zovretie brusneho kotuca sposobi jeho nahle zastavenie, v dosledku coho vznikaju sily, ktoré sa náradie v bode zovretia snazia odchodit opacnym smerom ak omer smer otacania.
Ak je napriklad brusny kotuc zachyteny alebo priskripnuty opracovavnym kusom materialu, okraj kotuca vnikajuci do miesta priskripnutia sa mozezasaknut do materialu a sposobit, ze kotuc vylezie alebo je vyhodenv von. Kotuc moze poskocit dopre du alebo prec od pracovnika, v zavislosti od pohybu kotuca v mieste jeho zastavenia. Brusny kotuc sa moze za tychto podmienok Rozletiet na kusy.
Vyhodenie kotuca z dražky je vysledkom nesprávneho použivania naradia a/alebo neprávneho postupu rezania Či podmienok rezania a da sa mu zabránit, ak sa dodržia nižsie uvedenePokyny.
a) Náradie pavne držte a stojte tak, aby vase ramená a telo umoznovali vzdorovat vymrsteniu nárdia. Vždy používajte pridavnú rukovat, ak je k dispozicii, ziskate tým maximálnu kontrlu nad snahou nárdia vytrhnut sa z ruk, alebo silám pri zapnutí nárdia. Pracovnik je schopné zvladnut sily krutiaceho momentu uvol'nene pri priskripnutí kotúca alebo spusteni nárdia.
b) Ruky nikdy nedávajte do blízkosti rotujúcich
častí náradia. Príslušenstvo moze byt vymrstene cez
vaše ruky.
c) Postavte sa tak, aby ste nestali v smere, v ktorom bude náradie potenciáne vymrsteni, Smer vymrstenia náradia je opacný ako smer otácania kotuca v momente zastavenia.
d) Bud'te mimoriadne opatrní pri práci v rohoch, pri ostrych okrajoch a pod. tak, aby pracovný nastroj nenarazil ani nebol zachytený. Rohy, ostre uhly a poskakovanie nastroja zvyšuju riziko zastavenia nastroja a nasledné stratu kontroly nad naradím.
e) Nenasadzujte pilovy rezbársky list ani ozubený pilovy list. Takéto Čepele vyvtárajú Časté spātné nárazy a stratu ovládania.
DAL'SIE BEZPECNOSTNÉ POKYNY PRE CINNOSTI BRUSENIA A ROZBRUSOVANIA
BEZPECNOSTNE VYSTRAHY SPECIÁLNE PRE CINNOSTI BRUSENIA A ABRAZÍVNEHO REZANIA:
a) Vždy používajte ochranny kryt navrhnuty pre typ kotúča, ktorý používate. Kryt musí byt's náradím pevné spojený a umiestnený pre maximálnu bezpečnost'tak, aby voči pracovnikovi bola obnažená co najmenšia Čast' kotúča. Ochranny kryt pomáha chránit osoby pred kusmi prasknutého kotúča a náhodnám kontaktom s kotúčom.
b) Lomené brúsne kotúce treba montovat'tak, aby ich brúsna plocha neprečnievala czr rovinu okraja ochranného krytu. Neodborne namontovaný brúsny kotúc, ktorý prečnieva czr rovinu okraja ochranného krytu, sa nedá dostatočne odclonít.
c) Používajte iba také brúsne a rezné kotúče, ktoré su určěné pre văsě náradie a typ ochranného pren určěného. Rezacie kotúče su určěné na uberanie materiálu hranou kotúča. Pósobenie bočnej sily na tento kotúč moze spôsobit jeho zlomenie.
d) Kotuče treba používat'iba pre odporúcané cinnosti. Napriklad: nepoužívajte bočné stranu kotuča na obrusovanie, Abrazívine rezné kotuče su určené pre periférne brusenie, ak na nich pósobia bočné sily, možu sa Rozletiet na kusy.
e) Vždy používajte nepoškodené kotúčové príruby správnéj vel'kesti a tvaru pre vami zvoleny typ kotúça. Správné príruby kotúça sa opieraju o kotúc a znižuju tak riziko jeho prasknutia. Príruby pre rezné kotúce su iné ako príruby pre brúsne kotúce.
f) Nepoužívajte opotrebené kotúče z váčsieho typu elektrického náradia. Ak pochádza z váčsieho typu náradia, nie je kotúč vchodné pre váčsie otáčky malého náradia a može sa Rozletiet.
DODATOČNÉ BEZPEČNOSTNÉ VYSTRAHY šPECIÁLNE PRE CINNOSTI ABRAZÍVNEHO REZANIA:
a) Rezný kotúč sa nesmie zaseknút'ani nañ nesmie byt'vyvijany prilisny tlak. Nesnažte sa urobit' vel'mi hlboký rez. Prilisné namáhanie kotúca zvyšuje jeho zataž a nachylnost'ku skruteiu alebo zaseknutiu v reze s nasledným vymrstenín náradia a straty kontroly nad nim.
b) Nikdy nestojte priamo v linii rezu. Ak sa kotucv mieste operacia pohybuje smerom od vasho tela,所提供у vymrstenie kotuca naraadia bude smerovat priamo naVAS.
c) Ak sa kotuc zasekne alebo rezanie znejakého dovodu treba prerusit, uvolnite vypinač a držte
pílu nehybne v materiáli, kým sa kotúč nezastáv. Nikdy nevyberajte rezný kotúč z rezu, kým sa otáča, inak moze dojst'k vymrşteniu náradia. Preskúmajte priciny zovretia kotúča a nájdite spôsob, ak tomu zabrinit.
d) Ak náradie stojí v reze, nepokrăcujte v rezani tym, ze náradie zapnete. Pred začatím rezania nechajte kotúč nabehnú't do pracovných otáčok a potom ho vložte do rezu. Ak sa náradie spustí s kotúcom v reze, kotúc sa moze zaseknú't, vybehnú't z rezu alebo je celé náradie yvmrsteni z materiálu.
e) Vel'ke ploché kusy podlozte, aby ste znizili riziko zovretia kotuca a vymrstenia pily. Vel'ke kusy sa pri rezani vlastnou vahou ohybaju. Podlozka musi byt pod oboma koncami rezaného kusa, blizko linie rezu a pri okraji rezaného kusa.
f) Mimoriadne opatrní bud'te pri „zarezani“ do existujúcich stien alebo iných povrchov, za ktoré nie jevidiet. Precnievajúci kotúčmöze zarezata dovodovodných rúrok, elektrickych rozvodov alebo objektov, ktoré su schopné zastavit kotúča odmrstit náradie.
BEZPECNOSTNÉ VAROVANIA TYKAJUCE SA BATERIJI
a) Nepokusajte sa demontovat, rozoberat' alebo Rozrezavat' baturie alebo jej clanky.
b) Bateriu neskratujte. Neukladajte baterie nahodne v skatuliach alebo v zasuvkach, kde by mohlo dojst'k ich vzajomnemu skratovaniu alebo k skratovaniu sposobenemu inymi predmetmi. Ak sa bateria nepouziva, udrzujte ju v bezpecnej vzdialenosti od sponiek na papiere, minci, klucov, klincov, skrutiek alebo inych malych kovovych predmetov, ktoré mozu sposobit prepojenie kontaktov baterie. Skratovanie kontaktov baterie moze sposobit popaleniny alebo poziar.
c) Nevystavujte batériu põsobeni tepla alebo ohna. Vyvarujte sa skladovania batérii na otvorenom slnku.
d) Nevystavujte batériu mechanickým razom.
e) Ak dôjde k Úniku kvapaliny z baturie, zabrante tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhl'adajte lekar'ske osetrenie.
f) Udrzujte baterie cisté aSuché.
g) Ak su svorky batérié znečistene, utrite ich Čistou a suchou handrickou.
h)Bateria musi byt' pred pouzitim nabitá. Vždy postupujte podla uvedenych tokynov a používajte správy postup nabijania.
i) Nenechavajte bateriu nabijat, ak nebude bateria pouzita.
j) Po dlhodobom uloženi budete možno musiet vykonat'niekol'ko cyklov nabijania a vybijania, aby baturia dosiahla svoj maximány vykon.
k) Vykonávajte nabijanie iba v nabijačke, ktorá je špecifikovaná spolocnostou Worx. Nepoužívajte
I) Nepoužívajte Žiadnu bateriu, ktorá nie je určená na použitie s týmto zariadením.
m) Ukladajte batérié mimo dosahu detí.
n) Uschovajte originánu dokumentáciu k tomuto vyrobku na budúce odkazy.
o) Ak sa zariadenie nepoužíva, vyberte z neho bateriu.
p) Vykonávajte riadnu likvidáciu bataire.
q) V zariadenínekombinujte bateriove clanky rozneho datumu vyroby,kapacity,vel'kosti alebo typu.
r) Batoriu uchovávajte d'alej od mikrovlnnych rur a zariadení pod vysokým tlakom.
SYMBOL
| Kvôli zníženiu rizika poranenia je potrebné, aby si používatel' majpriv prečítal námod | |
| Výstraha | |
| Používajte ochranu sluchu | |
| Používajte ochranu očí | |
| Používajte protiprachovú masku | |
| Používajte ochranné rukavice | |
| Ak sa s ním nezaobchódzá správyne, batériya saMZe dostaf do vodného cyklu aMZe spôsobit' poškodenie ekosystemu. Použité batérié nevyhadzujte do netriedeného komunálneho odpadu. | |
| Nevystavujte ohnu |
| Pred výmenou príslušenstva zaistite, aby bola z náradia vybrató batoria. | |
| Li-lon | Lítium-iónová batoria, ktorá bola označená symbolmi spojenými so "separovaným zberom" věştkych batoríá batorí. Potom sa recykluje alebo odstráni, aby sa znižil vplyv naživotné prostredie. Akumulátory možu byt škodlivé preživotné prostredie a l'udské zdravie, pretoze obsahujú škodlivé látky. |
| Elektrické výroblу sa nesmú likvidovat spolu s domácim opadom. Recyklujte v zberných miestach na tento účel zriadeních. O možnosti recyklácie sa informujte na miestnych uradoch alebo u predajcu. |
ZOZNAM SUCASTI
| 1. PRÍDAVNÁ RUKOVÁT |
| 2. GOMBÍK BLOKOVANIA VRETENA |
| 3. VYPÍNAČ ON-OFF |
| 4. ZÁPADKA JEDNOTKY BATÉRIÍ* |
| 5. JEDNOTKA BATÉRIÍ* |
| 6. KRYT BRUSNEHO KOTUÇA |
| 7. PILOVÍ KOTÜČ |
| 8. PLOCHY KLÜČ |
| 9. VNUTORNÁ PRÍRUBA |
| 10. VONKAJŠIA PRÍRUBA |
| 11. UPÍNACIA NASTAVOVACIA MATICA |
| 12. VRETENO |
| 13. UPÍNACIA PÁČKA KRYTU |
| 14. KRYT PILOVÉHO KOTUÇA* |
Toto ručné elektrické náradie je určené na rezanie, na hrubovanie (obrusovanie) a na brusenie kefou kovovych a kamennych materialov bez použitia vody. Na rezanie kovu treba použivat špecialny ochranný kryt na rezanie (príslušenstvo).
MONTÁZ A OBSLUHA
| VYKONÁVANÉ UKON OBRÁZOK | |
| PRED ZAČATÍM PRACE | |
| Vybratie batérié Pozrite obr. A1 | |
| Nabíjanie batérié Pozrite obr. A2 | |
| Nasadenie batériéUPOZORNENIE: Akumulátorpri výmene nevkladajestspat', kým sa brúsny / reznýkotúč úplne nezastaví! | Pozrite obr. A3 |
| ZOSTAVENIE | |
| Inštalácia Prídavnej Rukovāti Pozrite | obr. B |
| Montáž brúsnych / rezníchokotúčov | Pozrite obr. C1,C2, C3 |
| Nastavenie ochranného krytuPOZNÁMKA: Pred akoukol'vekprácou na náradi samotnomvytiahnite batériu z náradia.Pri práci s reznými alebobrusnymi kotúčmi musí byt'použivaný ochranný kryt.Prekaždý typ operáići používajtevždy vchodný typ kotúča.Aksbude náradie používat'narezanie, musí byt'vybavenékrytom, ktorý je určený na tieto pracovné operáié.Kódovaný vystupok na ochrannomkryte zaručuje, ze na náradie saédamontovat' iba kryt, ktorý sa tam hod'uvol'nite upinaciu páčku (13).Ochrannykryt s kódovanymvystupkom vložte dozodpovedajúcej drážky na golierivretena v hlave náradia a otočteho do požadovanej (pracovnej)polohy.Kryt brúsneho kotúča upevnitzativorením upínacej páčky (13).Zavretá strana krytu musí vždysmerovat'k pracovnikovi. | Pozrite obr. D |
| OBSLUHA | |
| Použitie hlavného vypínača zap./vyp. | Pozrite obr. E |
| Miesto pre uchopenie Pozrite obr. F | |
| Hrubé brúsenieVAROVNIE! Nikdynipoužívajte rezný kotúčna hrubé brúsenie. | |
| REZANIE Pozrite obr. G |
DOBRE RADY NA PRÁCUS UHLOVOU BRUSKOU
- Brúsku vždy zapínajte na vol'nobeh, aby pred précoudosiahla maximálne otáčky.
- Nesnazte sa brusny vykon zvysitvacsim pritlakom na brusny kotuc, vysledkom su znizene otacky a dlhsie casy opracovania.
- Pri praci vždy dodržiavajte 15- až 30-stupnovy uhol medzi brusnym kotučom a povrchom materílu. Ak je uholvacši, kotuc vyrobi ryhy do povrchu a zhorsji jeho upravu. Brusku ved'te cz materialc cik-cak pohybmi.
- Ak používate rezný kotúč, nikdy nemeinte rezný uhol, inak sa zasekne kotúč a zastavi motor, pripadne praskne brúsny kotúč. Pri rezani režte v opacnom smere, ak je otácanie rezného kotúča. Ak by ste rezali v rovnakom smere, akým sa otáca rezný kotúč, kotúč sa moze sám vytahnutz reznajdražky.
- Pri rezani velmi tvrdych materialov sa najlepsey vysledky dosahuju diamantovym kotucom.
- Diamantov' kotuc sa pri rezani silno zahreje. Ak k tomu dojde a iskry bude vidiet po celom obvode kotuc, rezanie zastavte a nechajte naradie ochladit vol'nobehom poças 2-3 minut.
- Opracovávaný kus pevnu uchytté, aby sa počas práce nepohol.
UDRZBA
Pred prevádzanim akéhokol'vek nastavenia, opravou alebo udržbou vytiahnite batériu z náradia.
Vase náradie si nevyžaduje ziadny servisné zásah. Svoje náradie nikdy necistite vodou alebo chemickymi cistiacimi prostriedkami. Vytrite ho suchou handrou. Náradie ukladajte naSuchom mieste. Vetracie otvory motora udrziavaje cîsté. Ovladacie prky zbavujte prachu. Cez vetracie štrbiny obcas možno vidjet iskrenie komutatóra. Je to normáyny stav a neposkodzuje to vaše náradie.
ODSTRANOVANIE PROBLEM
Aj ked' je ovladanie vasej novej uhovej Rozbrusovačky skutočne vel'mi Jednoduché, ked'sa vám vyskytnú problémy, urobte nasledujúce kontrolné Činnosti:
- Ak sa brúsny kotúč chveje alebo vibruje, skontrolujte, Či je vonkajšia príruba utiahnutá; skontrolujte, Či je brúsne koleso správné umiestnene na prírube.
- Ak existuje nejaký dokaz,Že brusny kotuc je poskodeny, nepoužívajte ho, pretoze poskodeny kotuc sa moze rozpadnút. Vyberte ho a vymente za nový brusny kotuc. Staré brúsne kotuce likvidujte racionánlym sposobom.
- Ak pracuje s hlinikom alebo podobnou makkou zliatinou, brusny kotuc sa skoro zanesie a brusenie bude neucinné.
OCHRANA ZIVOTNÉHO PROSTREDA
Elektrické výrobký sa nesmú likvidovat spolu domácim odpadom. Recyklujte v zbernych miestach na tento učel zriadénych. O.czinsti
recyclácie sa informujte na miestnych uradoch alebo u predajcu.
VYHLÁSENIE O ZHODE
My,
Positec Germany GmbH
Gruner Weg 10, 50825 Cologne, Germany
Vyhlasujeme, ze tento vyrobok
Popis Uhlová brúska Worx
zariadenia, zastupca Uhlová brúska)
Funkcie Okrajová pozdlížne brusenie
Zodpovedá nasledujúcim smerniciam:
2006/42/EC
2011/65/EU&(EU)2015/863
2014/30/EU
Spina posudzované normy:
EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-3
Osoba oprávné na zestavenie technického súboru:
Názov Marcel Filz
Adresa Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
2021/03/20
Allen Ding
a) Nepokúšajte sa demontovat, rozoberat' alebo rozrezávat' bataire alebo jej clanky.
b) Bateriu neskratujte. Neukladajte baterie nahodne v skatuliach alebo v zasuvkach, kde by mohlo dojst'k ich vyajomnemu skratovaniu alebo skratovaniu sposobenemu inymi predmetmi. Ak sa bateria nepouziva, udrzujte ju v bezpecnej vzdialenosti od sponiek na papiere, minci, klucov, klincov, skrutiek alebo inych malych kovovych predmetov, ktoré mozu sposobit prepojenie kontaktov baterie. Skratovanie kontaktov baterie moze sposobit popaleniny alebo poziar.
c) Nevystavujte batériu pôsobeni tepla alebo ohna. Vyvarujte sa skladovania batérií na otvorenom slnku.
d) Nevystavujte batériu mechanickým razom.
e) Ak dôjde k Úniku kvapaliny z baturie, zabrante tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhl'adajte lekárske ošetrenie.
f) Udrzujte baterie cisté aSuché.
g) Ak su svorky baterie znečistene, utrite ich Čistou a suchou handrickou.
h) Bateria musí byt' pred použitím nabitá. Vždy postupujte podl'a uvedenych tokynov a používajte správny postup nabijania.
i) Nenechavajte batériu nabijat, ak nebude bateria pouzita.
j) Po dlhodobom uloženi budete možno musiet vykonat'niekol'ko cyklov nabijania a vybijania, aby bateria dosiahla svoj maximálny vykon.
k) Vykonávajte nabijanie iba v nabijačke, ktorá je špecifikovaná spoločnostou Worx. Nepoužívajte inú nabijačku, než je nabijačka špecialne dodaná na použitie s týmto zariadením
I) Nepoužívajte Žiadnu bateriu, ktorá nie je určená na použitie s týmto zariadením.
m) Ukladajte baterie mimo dosahu deti.
n) Uschovajte originálnu dokumentáciu k tomuto vyrobku na budúce odkazy.
o) Ak sa zariadenie nepoužíva, vyberte z neho bateriu.
p) Vykonávajte riadnu likvidáciu batarie.
q) V zariadenínekombinujte bateriove clanky rozneho dátumu vyroby,kapacity,vel'kosti alebo typu.
r) Bateriu uchovávajte d'alej od mikrovinnych rur a zariadení pod vysokým tlakom.
