| Typ výrobku | Bezdrátová úhlová bruska |
| Značka | Worx |
| Model | WX800.9 (řada WX800) |
| Jmenovité napětí | 20 V max (18 V jmenovité) |
| Volnoběžné otáčky | 8600 ot/min |
| Průměr kotouče | 115 mm |
| Otvor kotouče | 22 mm |
| Závit vřetena | M14 |
| Hmotnost (bez baterie) | 1,54 kg |
| Hladina akustického tlaku (LpA) | 86,8 dB(A) |
| Hladina akustického výkonu (LwA) | 97,8 dB(A) |
| Vibrace (broušení povrchu) | 4,3 m/s² (nejistota K=1,5 m/s²) |
| Napájení | Lithium-iontová baterie 20 V |
| Kompatibilní baterie | Worx řada WA3 (1,5 Ah, 2,0 Ah, 4,0 Ah) |
| Kompatibilní nabíječka | WA3760 (0,4 A), WA3869 (2,0 A), WA3880 (2,0 A) |
| Hlavní funkce | Broušení, řezání, kartáčování |
| Vypínač | Zapnutí/vypnutí s blokovacím tlačítkem |
| Ochrana | Nastavitelný ochranný kryt (broušení a řezání) |
| Součástí balení | Nastavitelná přídavná rukojeť, univerzální klíč, vnitřní/vnější příruba, blokovací matice |
| Údržba | Čistěte suchým hadříkem; udržujte větrací otvory čisté |
| Bezpečnost | Bezpečnostní start, zastavení při zablokování příslušenství (zpětný ráz) |
| Záruka | Pro podmínky viz návod |
Často kladené otázky - WX800.9 WORX
Dotazy uživatelů ohledně WX800.9 WORX
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Drtič ve formátu PDF zdarma! Najděte svůj návod WX800.9 - WORX a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. WX800.9 značky WORX.

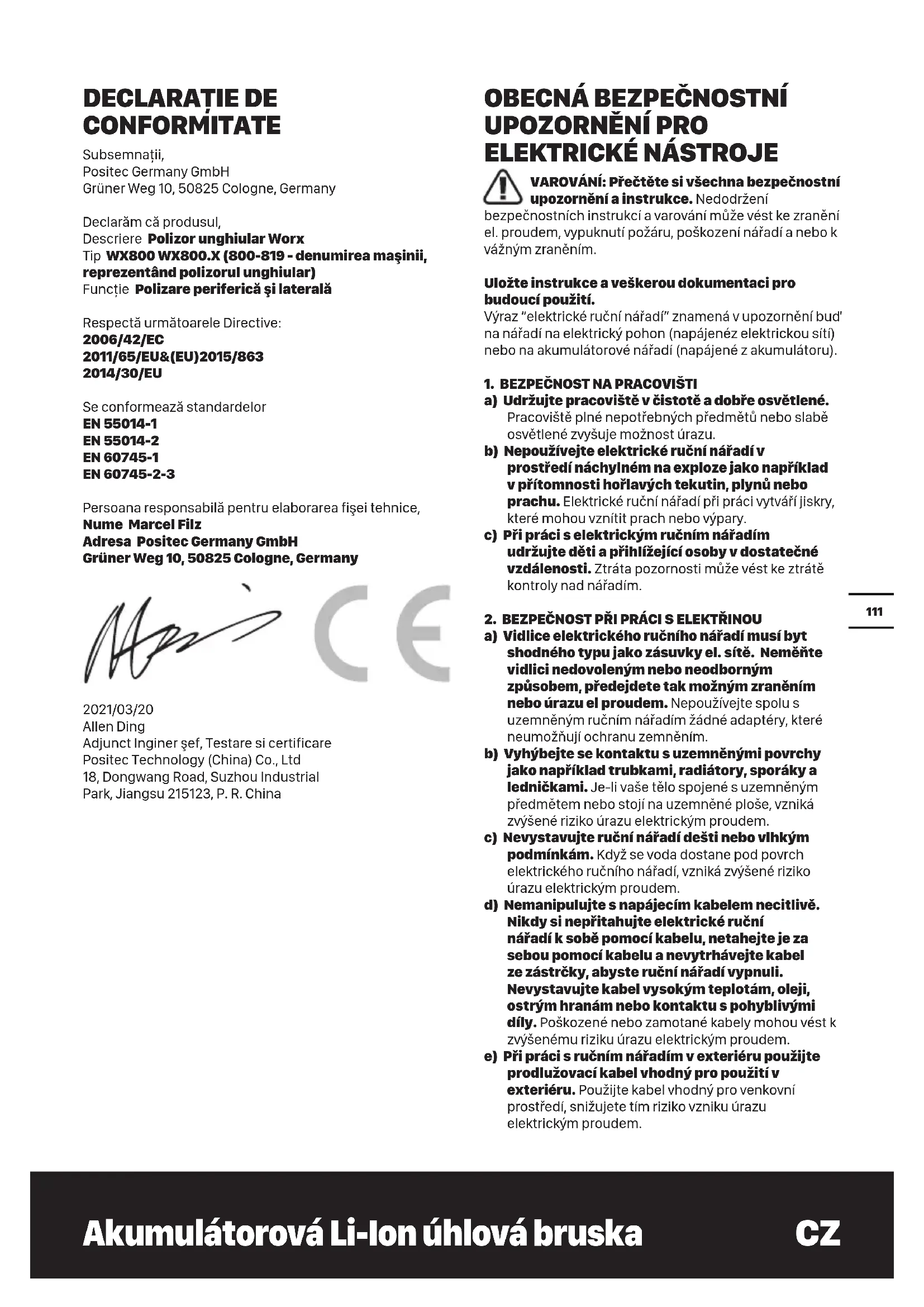

NÁVOD K OBSLUZE WX800.9 WORX
VAROVÁNÍ: Přečtěte si všechna bezpečnostní upozorněné i instrukce. Nedodržení
bezpečnostnich instrukci a varovani muže věst ke zraněni el. proudem, vypuknuti požáru, poskození náradí a nebo k važnám zraněním.
Uložte instrukce a veškerou dokumentaci pro budoucí použití.
Vyraz "elektrické ručni nářadi" znaměva upozorněni budna nářadi na elektrický pohon (napajenéz elektrickou sítí) nebo na akumulatorové nářadi (napajené z akumulatoru).
1. BEZPEČNOST NA PRACOVISTI
a) Udržujte pracovište v Čistote a dobře osvětlené.
Pracovište plné nepotřebnych predmétů nebo slabě osvětlené zvyšuje možnost urazu.
b) Nepoužívejte elektrické ručné nařadi v prostředí náchylém na exploze jako například v pritomnosti hořlavych tekutin, plynu nebo prachu. Elektrické ručné nařadi pri praci vytváři jiskry, které mohou vznítit pracne nebo výpary.
c) Pri(PCs elektrickym ručním nařadím udržujte děti a prihlížejíci osoby v dostatečné vzdálenosti. Ztráta pozornosti muže věst ke ztrátě kontroly nad nařadím.
2. BEZPEÇNOST PRIX PRÁCI S ELEKTRINOU
a) Vidlice elektrického ručniho náradí musí byt shodného typu jako zásuvky el. sítě. Neměnte vidlici nedovoleným nebo neodborným zpùsobem, predejdete tak možnám zraněním nebo urazu el proudem. Nepoužívejte spolu suzeměnámručním náradí zádné adaptéry, které neumоžnéunjí ochranu zemnéím.
b) Vyhybejte se kontaktu s uzemněnymi povrchy jako například trubkami, radiátry, sporáky a lednickami. Je-li vase tělo spojené s uzemněnym predmětem nebo stojí na uzemné ploše, vzníka zvyşene riziko urazu elektrický proudem.
c) Nevystavujte ručné náradí deesti nebo vlhkým podminkám. Když se voda dostane pod povrch elektrického ručného náradí, vzníka zvyšene riziko urazu elektrickým proudem.
d) Nemanipulujte s napajecim kabelem necitlive. Nikdy si nepritahujte elektricke ruční nářadi k sobě pomoci kabelu, netahejte je za sebou pomoci kabelu a nevytrhávejte kabel ze zástrčky, abyste ručné nářadi vypnuli. Nevystavujte kabel yvsokým teplotám, oleji, ostrým hranám nebo kontaktu s pohyblivymi dily. Poškozené nebo zamotanje kabely mohou věst k zvysenému riziku urazu elektrickým proudem.
e) Pri praci s ručnim náradim v exteriéru použijte prodlužovaci kabel vchodný pro použití v exteriéru. Použijte kabel vchodný pro venkovní prostředí, snizujete tím riziko vzniku Úrazu elektrickým proudem.
f) Pokud je prace s ručním náradím ve vlhkých podminkách nevyhnutelná, použijte napájení chráněné jistěcem typu proudový chranič (RCD). Použití RCD jističe redukuje riziko vzniku Úrazu elektrickým proudem.
3. OSOBNI BEZPECNOST
a) Bud'te soustredeni, sledujte co delate a pri praci s ručním náradím se rīd'te zdravým Rozumem. Nepoužívejte ruční náradí, jste-li unaveni nebo pod vliévem omamnych látek, alkoholu nebo lékú. Moment nepozornosti pri praci s ručním náradím muže věst k važnému osobínu zraněni.
b) Použijte osobní ochrannes pomůcky. Vždy nosto ochranu očí. Ochranné pomůcky jako například proti pracová maska, boty s protiskluzovou podrážkou nebo chránice sluchu použité v príslušných podminkák pomáhajiredukovat nebezpečí vázného osobního zraněné.
c) Predcházejte neumyslnému zapnuti. Ujistěte se, ze vypínač je ve vypnuté poloze prědetim, než zapojite náradí do elektrické sítě a nebo k akumulátoru, rovněž pri zvedáni nebo nošeni náradí. Nošeni náradí s prstem na vypínači nebo náradí pod napétím zvyšuje možnost urazu.
d) Odstrahte jakékoliv nastavovací nebo maticové klice a srouby pretdim, než zapnete ručná na radi. Nastavovací nebo jiny klic ponechaný na rotujícíchasti ručniho na radi muže zpúsobit osobni uraz.
e) Nepreceñujte se. Udržujte si stabilitu a pevnou zem pod nohama za každych podmínek. Umožnju vám to lepsí kontrlu nad ručním náradim v neocěkávaných situacích.
f) Pro préci se vchodne oblete. Nenoste volné oblecení nebo šperky. Udržujte své vlasy, oblecení a rukavice ve vzdálenosti od pohyblivych casti. Volné oblecení, šperky nebo dlouhé vlasy se mohou do pohyblivych castí zachytit.
g) Pokud jsou zařizení nastavená na spojení se zařizeními na zachytávní a extrakci prachu, ujistěte se,Že jsou tato zařizení správně pripojena a použita. Použitím sběrače prachu redukujete rizika vyvolaná prachem.
4. POUZITI A UDRZBA RUCNIHO NARADI
a) Na rucni nárdi netlačte. Použijte správné rucni nárdi pro danou cinnost. Správné rucni nárdi udělá práci lépe a takovou rychlostí, pro kterou bylo navrženo.
b) Nepoužívejte ručni nárádi,Pokud správně nefunguje vypínač on/off.Jakékoliv ručni nárádi, které se nedá ovládat vypínačem,je nebezpečné a musí byt opraveno.
c) Dříve než začnete delat jakékoliv upravy, vyměñovat doplýkny nebo ručné náradí odkládat, odpojte zástrčku od sítě a nebo akumulátoru. Takovápreventivní bezpečnostní opatřěné redukuji riziko náhodného zapnutí ručného nařadi.
d) Nepoužíváte-li ruční nářadi, skladujte je mimo dosah děti a nedovolte osobám, které nemají zkušenosti s prací s ručím nářadím nebo neznají tytoPokyny, s náradím pracovat. Ruční nářadi je nebezpečné v rukách neškolene a nezkušené osoby.
e) Udržba ručniho nářadi. Zkontrolujte chybné pripojeni nebo spojení pohyblivych cásti, zlomené cásti nebo jiné okolnosti, které by mohly ovlivnit funkčnost ručniho nářadi. Je-li nářadi poskozeno, nechte je prešed novým použitím opravit. Mnoho urazú vzníká proto, ze je elektrické ručné nářadi spatné udržovANO.
f) Udrzujte rezné nastroje ostré a cîsté. Správně udržované rezné nastroje s ostrymi rezacimi hranami jsou meně nachylné na zakousnutí a lépe se ovladají.
g) Používejte elektrické nářadi v souladu s těmitoPokyny, berte v uvahu pracovní podmínky a druh vykonávané práce. Je-li elektrické nářadi použito na jiné účely, než je určeno, můze docházet knebezpečnám situacím.
5. POUZIVÁNÍ A PEÇE O AKUMULÁTOROVÉ ELEKTRICKÉ NÁRADI
a) Nabijejte je nabijeeckou urcenou vyrobcem. Nabijeecka, ktera je vchodna pro jedem typ baterii, muze pri pouziti's jinym typem bateri zpusobit pozar.
b) Elektrické náradí používejte jen s určenou baterií. Použiti jakéhokoliv jiného typu baterií múze zvyšit riziko zraněni a požáru.
c) Neni-li baterie používána, neukládejte ji do blízkosti jin'ych kovovych predmětú, jak je sou sponky na papír, mince, kliče, hřebíky, šrouby nebo jiné drobné kovové predměty, které by mohli zkratovat kontakty. Zkratováni kontaktu baterie muže věst k popáleninám nebo vzniku požáru.
d) Prí nasprávném používaní můze z baterie vystříknout elektrólyt, vyhýbejte se styku sím, má Žiravé učinky. Dojde-li ke styku kapaliny s pokožkou, oplachněte zasažené mistrovodou. Dostane-li se kapalina do očí, použijte Čistou vodu k vyplachnutí a ihned vyhledjejtě lékarskou pomoc. Kapalina uniknutá z baterie můze způsobit podrážděni a poleptání.
6. SERVIS
a) Servisni prace na nara di nechte provest kvalifikovanymi pracovniky za pouziti originnich nahrdnich dilu. Vysledkem bude trvala bezpecnost pfi praci s elektrickym naradim.
BEZPECNOSTNI POKYNY PROVSECHNY CINNOSTI
BEZPEÇNOSTNI UPOZORNÉNI SPOLEÇNA PRO BROUSENI NEBO ABRAZIVNI REZÁNI:
a. Toto náradí je určeno pro broušeni a delíci bruska. Seznámte se věmi varováními,Pokyny, obrázky a parametry dodanými s tímtó elektrickým náradím. Pokud se nebudete ridit nasledujícími instrukcemi, muže dojit k vypuknutí požáru nebo k dalsím vázznám zraněné m zpúsobeným nejen elektrickým proudem.
b. S tímtó elektrickým nastrojem nedoporučujeme provadět například broušeni brusným papirem, broušeni dratěným kartáčem nebo lestěni. Zpúsoby použivani, pro které tento nastroj není určen, mohou zpúsobit nebezpećá a zraněné.
c. Nářadi používejte je ně pro určeny typ prací doporučeny vyrobcem. Možnost namontovat na nářadi príslušenství neznaméná, ze daná kombinace bude fungovat bezpečné.
d. Jmenovite otáčky príslušenstvi se musi rovnat nebo byt vyšínež jmenovite otáčky vyznacné na nářadi. Príslušenstvi použivané pri vyších než doporučených otáčkách můze způsobit zraněni osob nebo poskození nářadi.
e. Rozměry príslušenstvī musí vyhovovat parametrùn nárádi. Príslušenstvī nesprávnych rozmérú nelze priměrěné chránit ani ovládat.
f. Nasazovaci nastroje se zavitovou vlozkou museji presne licovat na zavit brusného vretene. U nasazovacich nastroju, jež jsou montované prostřednictvim príruby, musi prüměr otvoru nasazovaciho nastroje licovat na upinác prüměr príruby. Nasazovaci nastroje, které nejsou na elektronáradi upevně présně, se nerovnoměrně otáčejí, velmi silné vibruji a mohou věst ke ztráté kontroly.
g. Nepoužívejte poškozené príslušenství. Pred káždým použitím zkontrolujte príslušenství jako brusné kotouče, nejsou-li prasklé, vyстipané, nemají-li podložné desticky praskliny, nejsou-li príliš opotřebeny, nebo neztrácí-li drátěný kartáč drátky. Pokud Vám náradi upadne, zkontrolujte zpùsobené poškození nebo namontujte nepoškozené príslušenství. Po kontrole a montáži príslušenstvíse postavte vy i jiné príftomné osoby mimo rovinu rezu kotouče a nechte brusku bežet jegnu minutu bez záteže. Poškozené príslušenství se obvykle během tohoto testu Rozpadne.
h. Použijte osobní ochranné pomůcky. Podle typu práce používejte ochranny Štít, ochrné brylé (s bočné ochranou nebo bez ní). Podle potřeby použijte protiprachovou masku, chránice sluchu, rukavice a zastěru, schopnou zastavit malé kousky brusiva a materiálu. Ochrana očí musí byt schopna zadržet odletávajíćúromky. Protiprachová maska nebo respirátor musí zachytit cástice vzníklé pri práci s nařadím. Delší pobjt v hluku muže poškodit sluch.
i. Přihljejici osoby musí byt v bezpečné vzdálenosti. Osoby vstupujíci na pracoviště musí používat osobní ochranné prostředky. Ülomky kotoučne nebo materílu mohou odletávat i mimo bezprostřední pracovní prostor a způsobot zranění.
j. Drzte ručni elektrické náradí za odizolované pourchy pri práci v podminkách, kde je možné, ze se rezací nastroj dostane do kontaktu se skrytou elektrickou. Kontakt s elektrickým vedením pod napétím muže privěst napěti na kovové díly stroje a věst k Úderu elektrickým proudem.
k. Brusku odlozte až po upliném zastavení kotouče. Otačejíci se nastroj muže zachytit povrch materialu a vytrhnout vám nařadi z rukou.
I. Nespoustějte motor nářadi během prenášeni po straně těla. Náhodné kontakt s otáčejícím se prísluěnenstvímůze zachyti oděv a pritáhnout kotouč k tělu.
m. Pravidelné Čistěte větraci otvory nárádi. Větrák motoru vtahujé do plaste brusky prach a prilísné nahromaděné práskového kovu muže zpúsobit uraz
n. Brusku nepoužívejte v blízkosti hořlavych materiál. Odlétávají c jiskry mohou material zapálit.
o. Nepoužívejte príslušenstvý vyzadujíci kapalná chladící media. Použítí chlazenívodou nebo jinou kapalinou múze zpúsobit uraz elektrickým proudem.
p. Při práci musite držet nastroj za držadlo. Vždy používejte pomocné držadla dodaná s nastrojem. Ztráta kontroly muže zpúsobit zraněni.
DALŠI BEZPECNOSTNI POKYNY PRO VŠECHNY CINNOSTI
ZPÉTNY RAZ A JINÁ VAROVÁNÍ
Zpětny ráz je nahlá reakce nářadi na sevřéný, nebo zasekly rotujici kotouč, podložné desticku, kartáč nebo jiné príslušenstvi. Sevřeni nebo zaseknutí kotouče zpúsobi rychlé zastavení rotujicícholesti, které má za nasledek vznik nekontrolovaného vymrstěné nářadi opacnám směrem než je směr otáčeni v bodě zastavení kotouče. Je-li například kotouč zachycen v opracovávaném materialú, hrana kotouče v mistě zachycení se zaízne do materialú a zpúsobí uvolnéni nebo vyhození kotouče. Kotouč pak může bud vyskočit dopředu nebo směrem od uživatele, v závislosti na směru otáčeni kotouče v bodě zachycení. Brusné kotouče se za takovych okolnosti mohou Rozbít na kusy.
Zpětny ráz je vysledkem špatnych pracovnich postupu a podminek a mužete se mu vyhnout náležitymi preventivniimi kroky tak, jak se uvádi nice.
a. Nárdí pavné uchopte a postavte se tak, abyste
prípadnému vymrstěnín nastroje dokázali
vzdorovat. Vždy, když je k dispozici, namontujte
pridavnou rukojet. Ziskáte tím maximální
kontrolu nad vymrstěním nárdí nebo nad
reakci kroutího momentu pri započeti práce.
Je-li uzivatel pripraven, muže reagovat na dusledek
kroutího momentu nebo zpětný raz včas.
b. Nikdy nepriblizujte ruce k rotujcim caskem.
Nárdí múze být yvmrstěno prses vase ruce.
c. Postavte se tak, aby vás náradí pri vymrstění kotouče nezasáhlo. Zpětný raz vyhódi náradí směrem opacnám k otácení kotouče v bode jeho zachyceni.
d. Bud'te obzvlaste opatrniprpi rci vrozich,okolo ostrych hran apod., nafradi muze byt zachyceno nebo odhozeno.Prace vrozich a na hranach a poskoceni nafradi maji tendenci zastavit rotaci kotouce a zpusobit ztratu kontroly nad naadrim.
e. Nenasazujte retezovy kotouc pro dlabnif dvea ani ozubeny pilovy kotouc. Tyto kotouce zpu sobuji casté zpetne razy a ztratu kontroly.
DODATEČNÉ BEZPEČNOSTNI POKYNY PRO BROUŠENÍ A ABRAZIVNI REZÁNI
BEZPEČNOSTNI POKNY PRO BROUŠENÍ A ABRAZIVNI REZÁNI:
a) Používejte výhradné pro Vase elektrónářadi schvaléná brusná tělesa a pro tato brusná tělesa určeny ochranny kryt. Brusná tělesa, ktera nejsou určena pro toto elektrónářadi, nemohou být dostatečné stíněna a jsou nespolehlíva.
b) Zalomené brusné kotouče museji byt namontované tak, aby svou brusnou plochou nepřěcnívaly nad rovinou okraje ochranného krytu. Nesprávně namontovaný brusné kotouč, který vyčniva nad rovinu okraje ochranného krytu, nemůze byt dostatečné krytý.
c) Ochranny kryt musí byt spolehlivě namontovaný na elektrónárádi a pro nejvyší míru bezpečnosti nastavený tak, aby co možné nejmensí Čast brusného tělesa ukazovala nikrtyká k obsluhujici osobě. Ochranny kryt pomáhá chrnut obsluhu prěd ulomky, náhodným kontaktem s brusnémy tělesem a tež prěd jiskrami, jež mohou vznítit oděv.
d) Kotouče používejte Jen pro doporučené typy prací. Nepoužívejte bočné stranu šržného kotouče na broušeni. Kotouče pro abrazivné šsou určené pro zátež na hraně, bočné tlak muže zpúsobit jejich roztrhnuti.
e) Používejte Jen nepoškozené príruby správné velikosti a tvaru, vchodné pro vás kotouč. Správné príruby drží kotouč a snizují riziko jeho prasknutí. Príruby pro rezné kotouče jsou jiné než príruby pro brusné kotouče.
f) Nepoužívejte opotřebné kotouče z většiho nárádi. Kotouče určené pro větši typy nárádi se nehodi pro vyssí otáčky mensiho nárádi a mohou se Roztrhnout.
BEZPECNOSTNI POKNY PRO BROUŠENÍ A ABRAZIVNI REZÁNI:
a) Pri rezani nepouzivejte prilisnytlak,aby se kotouc nezastavil v rezu. Nepokousejte se provest prflihlubokyrez.Velka sila pusobici na kotouc a nachylnost na zkrouceni nebo zaseknuti v rezu zvyssuji moznost zpetneho razu nebo Roztrhnuti kotouce.
b) Nikdy nestujte v linii rezu a za rotujcim kotoucem. Pokud se kotouc pri praci pohybuje ve smeru od vašeho tela, zpětný raz jej vymrstí prímo na vás.
c) Zasekne-li se kotouč nebo je-li potřeba rezání z nějakého důvodu prěrušit, uvolněte vypínač a držte pilu nehybně v materiálu, dokud se kotouč nezastaví. Nikdy se nepokoušejte rezné kotouč vyndat z Žezu,Pokud se otáčí,jinak muže dojít k vymrstěné náradi. Rotujíci rezné kotouč nikdy nevytahujte z Žezu, mohlo by dojít k jeho odmrstěné vašim směrem. Prezkoumejte a uděleje tpe opravné kroky, abyste minimizovali důvod zaseknutí kotouč.
d) Vřezáni nepokrajte, je-li kotouc v rezu. Nechte kotouc Roztočit v pracovních otáčkákach a poté jej
opatrè opět vložte do ōzu. Kotouč se pri zapnutí motoru mûže v ōzu zaseknout vybehnout z ōzu, nebo být yvmrstěn ven.
e) Velké desky nebo jiné rozměrné kusy materialu podložte tak, abyste minimalizovali riziko sevřeni kotouče a jeho prípadné vymrstění. Velké kusy se mají tendenci prohýbat pod vlastní vahou. Podpěry musí byt umistěnény pod oběma stranami obrobku, blízkó linie Žezu a blízkó okraje materialu.
f) Bud'te zvlaste obezretni, kdyb budete rezat do stojicich zdine bojinyneznamych objektu. Prcnivajici kotouc se muze zafriznout do potrubi plynového nebo vodovodniho Rozvodu, do elektrickych rozvodu nebo muze byt pri nárazu na prekazky streichen z dražky vymrsten.
BEZPECNOSTNI VAROVÁNITYKAJÍCISE BATERI
a) Nepokoušejte se demontovat, rozebirat nebo Rozřezávat baterie nebo jeji clányk.
b) Neprovádejte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojt k jejich vázajemnému zkratování nebo k zkratování zpúsobenému jinyimi predměty. Neni-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, minci, kličú, hřebíků, šroubů nebo jiných malých kovovych predmětu, které mohou zpúsobit propojeni kontaktú baterie. Zkratování kontaktú baterie muže zpúsobit popáleniny nebo požár.
c) Nevystavujte baterii pusobení horka nebo ohne. Vyvarujte se skladování bateri na otevřeném slunci.
d) Nevystavujte baterii mechanickym rázüm.
e) Dojde-li k uniku kapaliny z baterie, zabrahte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo abyzasahla oci. Dojde-li k takovému kontaktu, zaaszené misto omyjte značným množstvím vody a vyhledejte lékarské osetřeni.
f) Udrzujte baterie Čišé a suché.
g) Jsou-li svorky baterie znečistěny, otrete je Čistým a suchým hadříkem.
h) Baterie musí byt préd použitím nabita. Vždy postupujte podle uvedenych tokynú a používejte správný postup nabijeni.
i) Nenechávejte baterii nabíjet, nebude-li baterie použita.
j) Po dlouhodobém uložéní budete mozná muset provest několik cyklù nabijeni a vybijeni, aby baterie dosáhlva svého maximálniho vykonu.
k) Provádejte nabijeni pouze v nabiječce, ktera je specifikovaná společností Worx. Nepoužívejte jinou nabiječku, než je nabiječka speziálné dodaná pro použítí s tímto zařizením.
I) Nepoužívejte Žádnou baterii, která není určena pro použítí s tímto zařazením.
m) Ukladeje baterie mimo dosah dětí.
n) Uschoveje originálí Dokumentaci k tomuto výrobku pro budouci odkazy.
o) Neni-li zafrzeni pouzivano, vyjmte z noj baterii.
p) Provádejte rádnou likvidaci baterie.
q) V zařizenínekombinujte bateriovečányký ruzného data vyroby, kapacity, velikosti nebo typu.
r) Baterii uchovávejte dál od mikrovlných trub a vysokého tlaku.
SYMBOL
| Pro snížení nebezpećí vzniku zraněné je třeba prěcíst si tuto príručku. | |
| Výstraha | |
| Použijte ochranu uší | |
| Použijte ochranu očí | |
| Použijte respirátor | |
| Používejte ochranné rukavice | |
| Pri nasprávném zacházení se baterie můze dostat do koloběhu vody a můze způsobit poškození ekosystému. Použité baterie nevyhazujte do netřiděného komunálniho opdado. | |
| Nevystavujte ohni | |
| Před výměnou príslušenstvi zajistěte, aby byla z nářadi vyjmuta baterie. |
| Li-lon | Lithium-ionová baterie, ktera byla označena symboly souvisejicimi s "oděleným sběrem" všech akumulátorů a akumulátorů. Poté se recykluje nebo odstrání, aby se snížil dopad naživotné prostředí. Akumulátrony mohou být škodlivé proživotné prostředí a lidské zdravi, protoze obsahuji škodlivé látky. |
| Vysloužilé elektrické prístroje nevyhazujte společné s domovním opadem. Náradí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místnéch úradech nebo u prodejce. |
SEZNAM KOMPONENTU
| 1. PRİDAVINÁ RUKOJET |
| 2. KNOFLÍK NA ZABLOKOVÁNÍ VREETENA |
| 3. VYPÍNAČ ON/OFF |
| 4. UVOLÑOVACÍ TLACKÍTKO BATERIE* |
| 5. BATERIE* |
| 6. CHRÁNIC KOTOUČE PRO BROUŠENÍ |
| 7. DISK |
| 8. PLOCHY KLÍČ |
| 9. VNITRNI PRÍRUBA |
| 10. VNÉJŠI PRÍRUBA |
| 11. NASTAVOVACÍ UPÍNACÍ MATICE |
| 12. VRETENO |
| 13. UPÍNACÍ PÁKA CHRÁNICE |
| 14. CHRÁNIC KOTOUČE PRO REZÁNÍ* |
*Standardní dodávka neobsahuje veskeré vyobrazné Č popsané príslušenstvi.
TECHNICKÁ DATA
Typ WX800 WX800.X (800-819 - označeni stroje, zastupce Ühlová bruska)
| WX800 | WX800.X*** | |
| Jmenovité napěti 20V | = Max** | |
| Otáčky na prázdno | 8600/min | |
| Prümér kotouče 115mm | ||
| Prümér otvoru kotouče | 22mm | |
| Závit vřetena M14 | ||
| Hmotnost prístroje (Holé nářadi) | 1.54kg | |
** Napétí méréné bez záteze. Pocátecní napétí baterie dosáhne maximalé 20voltú. Jmenovité napétí je 18 voltú.
***X = 1-999, A-Z, M1-M9 jsou pouze pro ruzné zákazniky, mezi těmito modely neexistují Žádné změny souvisejici s bezpečnosti.
UDAJE O HLUKA VIBRACICH
| Naměřená hladina akustického tlaku | LpA: 86.8dB(A) |
| Naměřený akustický vykon L | wA: 97.8 dB(A) |
| K &K pA wA | 3 dB(A) |
116
Používejte ochranu sluchu.
INFORMACE O VIBRACÍCH
Celkovi hodnoty vibraci (trojosne bovktorovou soudtovmeiren)stanovenevsouladus EN 60745:
| Broušeni povrchů nebo rozbrušovány | Hodnota viračních emisi a h,AG = 4,300m/s2 |
| Kolísány K = 1.5m/s2 |
Deklarovaná celková hodnota vibrací můze byt použita pro vázajemné srovnáni Jednotlivych náradí a rovněž můze byt použita k predběznému stanovení doby práce.
VYSTRAHA: Hodnota vibračnich emisi během
praktického používání tohoto elektrického nastroje
se muze lišit od deklarované hodnoty v závislosti na zpúsobech, jakymi je nastroj používan v závislosti na nasledujicich podminkách a dalsich moznostech použiti nastroje:
Zpusob, jakym je nastroj použivan, a povaha narushovanych nebo vrtanych materialu.
Dobrystav nastroje a radne provadeni jeho udrzby Pouzivani spravnego prislusenstvi s nastrojem,ostrosta dobrystav prislusenstvi.
Utazeni'uchopu na rukojetich a pouziti antivibračniho príslušenstvi.
Použiváni nastroje kúčelum určeným konstrukcí a v souladu s temito pokyny.
Pří nasprávněm použivání muže tento nastroj zpúsobit syndrom vibrací rukou a paží.
VYSTRAHA: Je tbreba upresnit, ze v pri odhadu vyse
rizika vibraci v praxi je nutno rovnéz zohlednit
vsechny faze pracovnihocyclu,napfiklad dobu, kdy je nastroj vypnuty a kdy beznaprozdno, ale nevykonavapraci.To muze podstatne snizit pusobeni vibraci v ramci celkoveho pracovnihocasu.
Zásady pro omezení rizika púsobéni vibrací:
VžDY používejte ostř trny, vrtáky a Čepele
Provadje udrzbu tohoto nastroje v souladu s temito.
pokyny a nastroj (prisluynm zpu sobem) dobre
promazavejte.
Ma-li byt tento nastroj pouzivan pravidelné, zakupte antivibračni prislušenstvi.
Naplánujte práci tak, aby bylo provaděni úkolú, které vyžadují silné vibrate nastroje, Rozloženo do několika dni.
| Kategorie Typ Kapacità | ||
| 20V Baterie WA3550 | .5Ah | |
| WA3550.1 1.5Ah | ||
| WA3551 2.0Ah | ||
| WA3551.1 2.0Ah | ||
| WA3553 4.0Ah | ||
| 20V Nabiječka WA376 | 0 0.4A | |
| WA3869 | 2.0A | |
| WA3880 2.0A |
Doporucjeme zakoupit prisluosenstv z obchodu, kde se naudi prodavá. Dalsi podrobnosti najdete v balicku prisluosenstvi. Zamestnanci obchodu vám mohou pomoci a poradit.
NAVOD NA POUZITI
POZNÁMKA: Predtim než začnete nářadi používat, prěctěte si pečílive manuál.
UCELPOUZITI
Elektrické náradí je urceno k délení, hrubováná a kartačovani kovovych a kamennych materialú bez použití vody. K délení kovu se musí použít speciálné ochranny kryt pro délení (příslušenstvi).
SESTAVENIAPOUZIVANI
| POSTUP | OBRÁZEK |
| PRÉD ZAHÁJENÍM PRÁCE | |
| Vvjmutí baterie Viz Obr. A1 | |
| Nabijeni baterie Viz Obr. A2 | |
| Nasazení baterieUPOZORNÉNÍ: Při výměnéakumulátor nevkládejtezpět, dokud se brusný / reznýkotouč zcela nezastaví! | Viz Obr. A3 |
| SESTAVENÍ | |
| Montáž Pomocné Rukojeti Viz Obr. B | |
| Montáž brusních/ rezních kotoučú Viz | Obr. C1, C2, C3 |
| Nastavení ochranného krytuPOZNÁMKA: Před údržbou nebo nastavováním brusky vyjmětez nářadi baterii. Při práci sbrusnými nebo reznými kotouči používejte ochranný kryt. Pro určitý typ operácí používejte vždy vchodný typ kotouče.Bude-li nářadi používáno proprovaděnérlézních pracovních operácimusi byt opatřeno krytem, který je určen pro tyto pracovníoperace.Kódovaný vystupek na ochranném krytu zaručuje, ze se na nářadi dajínamontovatjen takové kryty, kteréjsou pro něj určeny.Otevřete upírací páku (13).Ochranný kryt s kódovaným vystupkem vložte do kódované drážky na lámici větěna hlavybrusky a otočte jej do požadované(pracovní) polohy.Chcete-li zajistit chránic kotouče,zavřete upírací páku (13).Uzavřená strana ochranného krytu musí směrovat vždysměrem k obsluze. | Viz Obr. D |
| POUŽITÍ | |
| Použiti spínače zap./vyp. Viz Obr. E | |
| Místa pro Úchop Viz Obr. F | |
| Hrubé obroušeniVAROVÁNÍ Nikdynapoužívejte rezný kotoučpro hrubé obroušeni. | |
| REZÁNÍ Viz Obr. G |
TIPY PRO PRÁCIS UHLOVOU BRUSKOU
- Brusku vždy zapínejte na volnoběh, aby prěd prací dosáhlá maximálních otáček.
- Nesnazte se brusny vykon zvysit vetsim pritlakem na brusny kotouc, vysledkem jsou snizene otacky a delsicyasyopracovani.
- Pri praci vždy dodržujte 15-30 stupnový uhel mezi brusnám kotoučem a povrchem materialu. Je-li uhel větši, kotouč udělá rýhy do povrchu a zhorů jeho upravu. Brusku ved'te napřic materialem pohyby ze strany na stranu.
- Používáte-li Žezný kotouč, nikdy něměné Žezný úhel, jinak se zasekne kotouč a zastaví motor, prípadné praskne brusné kotouč. Pří Žežání Žežte v opacné směru než je otáčeni Žezeho kotouč. Pří Žežání ve stejném směru, jakým se otáčí Žezný kotouč, muže kotouč vypadnout z Žezné dražky.
- Pri rezani velmi tvrdych materialu dosahnete nejlepsich vysledku diamantovym kotoucem.
- Diamantovy kotouc se pri rezani silne zahreje. Nastane-li tento jev a jiskry budou videt po celém obvodé kotouce, rezani zastavte a nechte náradi ochladit volnoběhem po dobu 2-3 minut.
- Pokud mozno se ujistete, ze pracovni kus je dobre uchycen y a neuvolnju se.
UDRZBA
Před provádením nastavení, servisnéch prací nebo udržbě vyjměte z nářadi baterii.
Na vašem ručním nařadi nejsoužádné cásti, které potřebuji servisni zásah. Nikdy nepoužívejte vodu nebo chemické cistice na cistěnévašeho ručniho nařadi. Utírejte jej dočista suchým hadrem. Vždy jej skladujte naSuchém misté. Udržujte ventilacné otvory motoru cisté. Udržujte vsechny pracovní ovladace cisté bez prachu. Obcas múžete přes ventilacné otvory vidět jiskry. Je to normálné a neposkódi to vaše ručné nařadi.
ODSTRANOVI PROBLEM
Ackoliv je ovladani teto nové uhlov brusky skutečne velmi jegnoduché, setkáte-li se s problemy, proved'te nasledujici kontrolu:
- Pokud kotouč brusky kmitá nebo vibruje, zkontrolujte, zda je vnějsi príruba utažená; zkontrolujte, zda je kotouč správné nasazen na desce príruby.
- Pokud je kotouč viditelné poskozen, nepoužívejte jej, protoze poskozený kotouč se muže Roztrhnout; sejměte jej a nahrad'te novým kotoučem. Staré kotouče ekologicky zlikvidujte.
- Při práci na hliniku nebo podobné měkké slitné se kotouč brzy zanese a nebude dostatečné brousit.
OCHRANA ZIVOTNIHO PROSTREDA
Vysloužile elektrické pristroje nevyhazujte společné s domovním odpadem. Náradí recyklujte ve sběrnách k tomu účelu zřizených. O možnostech recyklace se
informujte na mistroh ufradech nebo u prodejce.
PROHLÁSENI O SHODE
My,
Positec Germany GmbH
Gruner Weg 10, 50825 Cologne, Germany
Prohlasujeme, ze tento vrobek
Popis Uhlová bruska Worx
Typ WX800 WX800.X (800-819 - označeni stroje, zastupce Ühlová bruska)
Funkce Vnojfs a bocnf brouseni
splnju následujíci smernice,
2006/42/EC
2011/65/EU&(EU)2015/863
2014/30/EU
Sphovane normy
EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-3
Osoba oprávněna usporádat technický soubor,
Název Marcel Filz
Adresa Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
2021/03/20
Allen Ding
Zastupce vrchni konstrukcni kancelare, Testovani & Certifikace
Positec Technology (China) Co., Ltd
VAROVANIE: Precftajte vsetky bezpečnostné
Pri poskodeni musi byt' pred pouzitim majprv elektrické ručné náradie opravené. Mnoho urazov vzníka preto, ze je elektrické ručné náradie zle udžriavané.
neznamená,Že bude aj bezpečne fungovat.
inú nabíjáčku, než je nabíjáčka špecialné dodaná na použitie s týmto zariadením
*Standardná dodávka neobsahuje vsetko zobrazené Či opisané prislušenstvo.
C
